stm32F1外部脉冲计数(库函数实现)

在仪器仪表计量、步进电机驱动等领域，有时需要控制电路输出固定数量的PWM，常规方法一般为中断计数法，即将单片机定时器配置成PWM输出模式，然以在PWM中断中对脉冲进行计数，当脉冲数量达到设定值时即关断PWM输出，这种方法程序上比较简单，但是当输出频率较高时，计数中断会频繁打断系统的正常运行，对系统运行效率会产生一定影响。

另一种输出方式是利用主从定时器的原理，本文就介绍下该种方式。

1输出原理介绍STM32单片机具有定时器同步功能，可以配置多个定时器在内部相连，当一个定时器配置为主模式时，可以对另一个配置成从模式的定时器进行复位、启动、停止或提供时钟的操作。

而主从定时器输出固定脉冲就是利用了一个定时器充当另一个定时器的预分频的原理实现的。

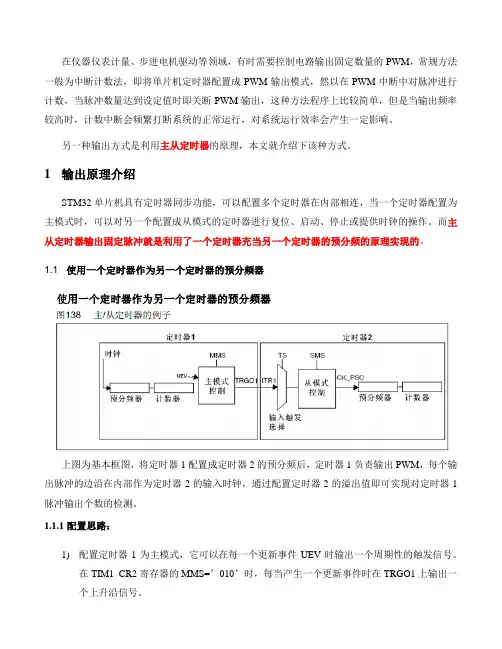

1.1 使用一个定时器作为另一个定时器的预分频器上图为基本框图，将定时器1配置成定时器2的预分频后，定时器1负责输出PWM，每个输出脉冲的边沿在内部作为定时器2的输入时钟，通过配置定时器2的溢出值即可实现对定时器1脉冲输出个数的检测。

1.1.1配置思路：1)配置定时器1为主模式，它可以在每一个更新事件UEV时输出一个周期性的触发信号。

在TIM1_CR2寄存器的MMS=’010’时，每当产生一个更新事件时在TRGO1上输出一个上升沿信号。

2)连接定时器1的TRGO1输出至定时器2，设置TIM2_SMCR寄存器的TS=’000’，配置定时器2为使用ITR1作为内部触发的从模式。

3)把从模式控制器置于外部时钟模式1(TIM2_SMCR寄存器的SMS=111)，这样定时器2即可由定时器1周期性的上升沿(即定时器1的计数器溢出)信号驱动。

4)设置相应(TIMx_CR1寄存器)的CEN位分别启动两个定时器。

摘录自手册P278。

1.1.2寄存器配置流程1)配置定时器1为主模式，送出它的更新事件UEV做为触发输出(TIM1_CR2寄存器的MMS=’010’)。

然后每次计数器溢出时输出一个周期信号。

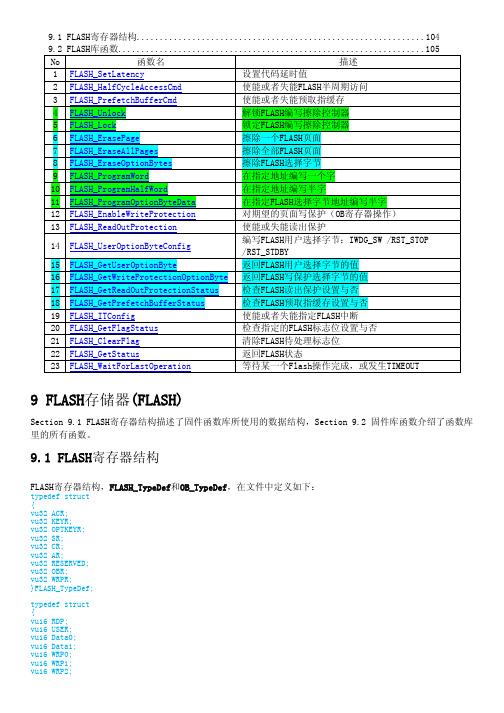

STM32库函数功能详解STM32是一款广泛应用于嵌入式系统中的微控制器系列，由意法半导体（STMicroelectronics）开发。

它具有高性能、低功耗和丰富的外设功能，广泛应用于各种应用领域。

为了方便开发者进行快速开发和简化编程流程，STM32提供了一系列库函数，本文将对其功能进行详细解析。

1.GPIO库函数：GPIO库函数用于配置STM32的通用输入输出口（GPIO）功能，包括输入、输出模式的配置和读写操作。

通过GPIO库函数，开发者可以方便地读取外部输入信号、控制外部设备的输出。

例如，使用GPIO库函数可以简单地配置一个引脚为输入模式，并读取其电平状态，或者配置一个引脚为输出模式，并设置其输出电平。

2.EXTI库函数：EXTI库函数用于配置STM32的外部中断（EXTI）功能，可以实现对外部事件的中断响应功能。

通过EXTI库函数，开发者可以方便地配置外部中断的触发方式和优先级，以及处理中断事件。

例如，使用EXTI库函数可以配置一个引脚为上升沿触发模式，并在引脚触发中断时执行相应的中断服务函数。

3.RCC库函数：RCC库函数用于配置和控制STM32的时钟系统（RCC），包括各个外设模块和系统时钟的配置。

通过RCC库函数，开发者可以方便地配置STM32的时钟源、时钟分频和时钟使能。

例如，使用RCC库函数可以配置系统时钟为指定频率，以及使能和配置外设时钟。

4.NVIC库函数：NVIC库函数用于配置和控制STM32的中断控制器（NVIC）功能，包括中断向量表和中断优先级的配置。

通过NVIC库函数，开发者可以方便地配置中断向量表和中断优先级，以及控制中断的使能和屏蔽。

例如，使用NVIC库函数可以配置一个外部中断的优先级和使能状态，以及控制中断的屏蔽和释放。

5.ADC库函数：ADC库函数用于配置和控制STM32的模数转换器（ADC）功能，可以实现模拟信号的数字化转换。

通过ADC库函数，开发者可以方便地配置ADC的转换通道、采样速率和转换模式。

stm32脉冲计数原理一、介绍在嵌入式系统开发中，我们经常需要对脉冲进行计数，以测量某种事件的频率或持续时间。

stm32是一系列基于Cortex-M内核的32位微控制器，具有强大的计数功能，可以轻松实现脉冲计数。

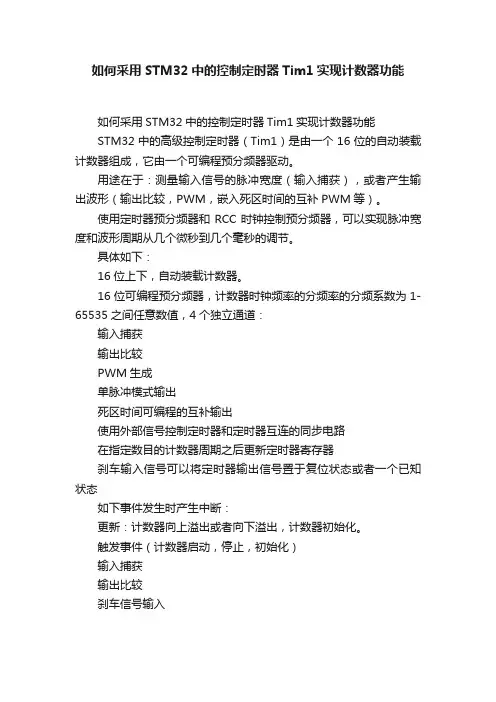

二、stm32计数器基础stm32微控制器通常具有多个计数器，这些计数器可以提供高精度和高速的计数能力。

stm32的计数器通常是由一个预分频器、一个计数器和一个自动装载寄存器组成。

2.1 预分频器预分频器可以将输入脉冲的频率降低到计数器的工作范围内。

它通常采用二进制计数器或16位定时器进行实现，可以根据需要设置不同的分频比。

2.2 计数器计数器用于计数输入脉冲的数量。

stm32的计数器通常是一个16位或32位的寄存器，可以根据需要进行设置。

2.3 自动装载寄存器自动装载寄存器用于设置计数器的上限值。

当计数器达到该值时，会自动重置计数器，并触发一个中断或其他事件。

三、stm32脉冲计数原理stm32的脉冲计数原理基于计数器的工作方式和外部脉冲的输入引脚。

通过配置计数器的工作模式和相关的寄存器，可以实现对输入脉冲的计数。

3.1 输入捕获模式输入捕获模式是常用的脉冲计数方式之一。

在该模式下，stm32可以捕获到外部脉冲的上升沿或下降沿，并将计数器的值保存在相关的寄存器中。

3.2 边沿对齐模式边沿对齐模式是另一种常用的脉冲计数方式。

在该模式下，stm32可以捕获到外部脉冲的上升沿和下降沿，并将计数器的值保存在两个相关的寄存器中。

3.3 测量脉冲频率通过对输入脉冲的计数和计时，可以测量脉冲的频率。

根据 stm32 提供的计数器的位数，可以计算出脉冲的高精度频率值。

3.4 测量脉冲持续时间除了测量脉冲频率，stm32还可以测量脉冲的持续时间。

通过记录脉冲的开始时间和结束时间，可以计算出脉冲的持续时间。

四、stm32脉冲计数的应用stm32脉冲计数广泛应用于各种需要对脉冲进行计数的场景，例如：4.1 频率测量通过 stm32 脉冲计数功能，可以测量各种信号源的频率，如电机转速、传感器输出等。

外部脉冲计数器设计的原理及实现随着科技的不断发展，单片机以其高效、可靠的特性被广泛应用于各种场合，如自动化控制、电子测量等领域。

在单片机应用中，计数器是常见的一种功能模块，其可用于计数输入的脉冲信号，从而实现各种功能。

本篇论文主要介绍如何设计一种基于单片机的外部脉冲计数器，包括其原理及实现过程。

同时，还将介绍各种技术要点如计数器的组成、计数器工作模式、计数器的特性以及计数器的应用场景等。

一、外部脉冲计数器的原理1.计数器的组成计数器是由多个触发器组成的。

触发器是基本单元，它能够改变状态。

在计数器中，触发器负责存储计数值，多个触发器串联构成计数器。

一般的，计数器可分为同步计数器和异步计数器。

同步计数器：所有的触发器同时改变状态，这样称为同步计数器Synchronous Counter／异步计数器：各个触发器改变状态的时刻不同步的计数器，称为异步计数器Asynchronous Counter。

2.计数器的工作模式计数器具有自动计数功能。

计数器可以在几种模式下工作：自动计数，手动计数，自动循环计数。

自动计数：只需输入一个计数信号，计数器便可以开始计数。

在计数到设定值之后，计数器会自动停止计数。

手动计数：需要通过用户手动操作来进行计数，这种计数方式使用较少。

自动循环计数：计数器会不停地计数，在计数到设定值之后会自动重新计数。

3.计数器的特性计数器的特性取决于计数器的触发器特性，常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。

以下是一些常见触发器类型的特性：RS触发器：RS触发器具有两个控制输入R和S，可以将输出强制设置为1或0。

当R、S同时为0时，输出保持不变，称为稳态。

当R为0、S为1时，输出为0；当R为1、S为0时，输出为1。

D触发器：D触发器只有一个输入D，当D的电平变化时，输出Q会跟着变化。

当D为0时，Q输出0，当D为1时，Q输出1。

JK触发器：JK触发器具有两个输入J和K。

当J、K、时钟信号分别被输入到JK 触发器时，输出状态会发生变化。

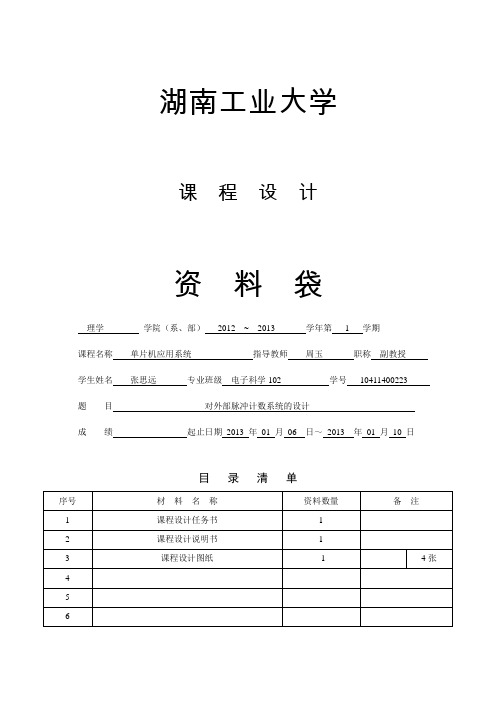

湖南工业大学课程设计资料袋理学学院（系、部）2012 ~ 2013 学年第 1 学期课程名称单片机应用系统指导教师周玉职称副教授学生姓名张思远专业班级电子科学102 学号10411400223 题目对外部脉冲计数系统的设计成绩起止日期2013 年01 月06 日～2013 年01 月10 日目录清单湖南工业大学课程设计任务书2012 —2013 学年第1 学期理学院学院（系、部）电子科学专业102 班级课程名称：单片机应用系统设计题目：对外部脉冲计数系统的设计完成期限：自2013 年01 月06 日至2013 年01 月10 日共 1 周指导教师（签字）：年月日系（教研室）主任（签字）：年月日附件三（单片机应用系统）设计说明书（题目）对外部脉冲计数系统的设计起止日期：2013 年01 月06 日至2013 年01 月10 日学生姓名张思远班级电子科学102学号10411400223成绩指导教师(签字)电气与信息工程学院2012年12 月10 日一、设计任务：1．1 外部脉冲自动计数，自动显示。
