第六章 磁共振呈现设备(第六节)

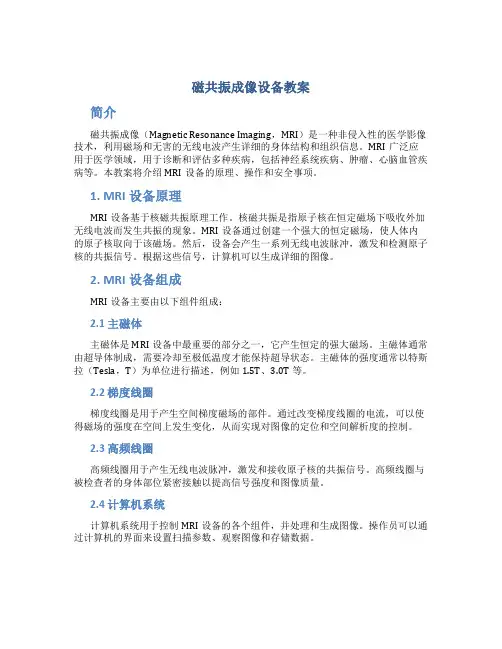

磁共振成像设备教案简介磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学影像技术，利用磁场和无害的无线电波产生详细的身体结构和组织信息。

MRI广泛应用于医学领域，用于诊断和评估多种疾病，包括神经系统疾病、肿瘤、心脑血管疾病等。

本教案将介绍MRI设备的原理、操作和安全事项。

1. MRI设备原理MRI设备基于核磁共振原理工作。

核磁共振是指原子核在恒定磁场下吸收外加无线电波而发生共振的现象。

MRI设备通过创建一个强大的恒定磁场，使人体内的原子核取向于该磁场。

然后，设备会产生一系列无线电波脉冲，激发和检测原子核的共振信号。

根据这些信号，计算机可以生成详细的图像。

2. MRI设备组成MRI设备主要由以下组件组成：2.1 主磁体主磁体是MRI设备中最重要的部分之一，它产生恒定的强大磁场。

主磁体通常由超导体制成，需要冷却至极低温度才能保持超导状态。

主磁体的强度通常以特斯拉（Tesla，T）为单位进行描述，例如1.5T、3.0T等。

2.2 梯度线圈梯度线圈是用于产生空间梯度磁场的部件。

通过改变梯度线圈的电流，可以使得磁场的强度在空间上发生变化，从而实现对图像的定位和空间解析度的控制。

2.3 高频线圈高频线圈用于产生无线电波脉冲，激发和接收原子核的共振信号。

高频线圈与被检查者的身体部位紧密接触以提高信号强度和图像质量。

2.4 计算机系统计算机系统用于控制MRI设备的各个组件，并处理和生成图像。

操作员可以通过计算机的界面来设置扫描参数、观察图像和存储数据。

3. MRI设备操作步骤下面是MRI设备的基本操作步骤：3.1 患者准备在进入扫描室前，患者需要脱掉所有金属物品，并更换为无金属材质的服装。

某些情况下，可能需要患者服用对比剂或注射针对性药物。

3.2 定位操作员根据患者需要和医生的要求，选择相应的扫描协议和扫描范围。

操作员将患者放置在扫描床上，并保证所要检查的部位在扫描范围内。

磁共振成像设备简介介绍汇报人：日期:CATALOGUE 目录•磁共振成像技术概述•磁共振成像设备组成及工作原理•磁共振成像设备的特点与优势•磁共振成像设备的市场与发展趋势•磁共振成像设备的维护与保养建议01磁共振成像技术概述磁场与射频脉冲在强磁场中，原子核发生能级分裂，射频脉冲激发后，原子核发生跃迁并发出共振信号。

空间编码与图像重建通过梯度磁场进行空间编码，获取共振信号后，利用计算机技术进行图像重建。

核磁共振现象利用射频脉冲激发原子核，通过观察共振信号进行成像。

磁共振成像技术的原理03技术进步与普及随着科技进步，磁共振成像技术不断优化，分辨率和速度大幅提升，逐渐成为临床重要检查手段。

01早期探索20世纪初，科学家发现原子核的磁性，奠定了核磁共振的理论基础。

02第一台磁共振成像仪1970年代，第一台磁共振成像仪问世，开启了医学影像学的新篇章。

磁共振成像技术的历史与发展用于检测病变、肿瘤、血管疾病等，对某些疾病具有早期发现和诊断价值。

医学诊断用于研究生物组织的功能和代谢过程，为疾病机制探索提供支持。

科研领域如工业检测、材料科学等，应用范围较广。

其他领域磁共振成像技术的应用范围02磁共振成像设备组成及工作原理磁体系统射频系统计算机系统冷却系统磁共振成像设备的组成01020304包括主磁场和梯度磁场，主磁场产生强大的磁场，梯度磁场则用于定位和导航。

产生并发送射频脉冲，同时接收并处理从组织中返回的射频信号。

进行数据处理和图像重建。

保持设备的稳定运行，防止过热。

人体内的氢原子核具有自旋磁矩，会在主磁场中产生不同的能级。

原子核的自旋磁矩射频脉冲信号采集通过射频脉冲将氢原子核激发到高能级，然后回到低能级释放能量。

设备接收这些能量信号，经过处理后得到图像。

030201患者需要在专业人员的指导下进入扫描室，并按照要求躺在扫描床上。

患者进入扫描室设备会根据预设的扫描序列对目标部位进行扫描，期间患者需要保持静止。

扫描过程扫描完成后，数据会被传输到计算机系统进行处理和图像重建。

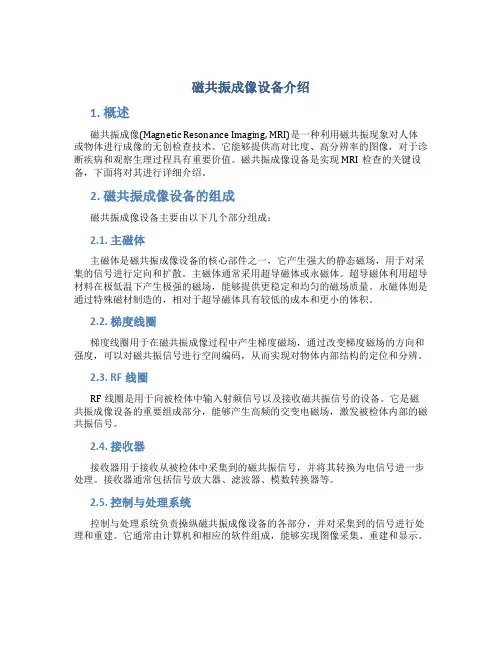

磁共振成像设备介绍1. 概述磁共振成像(Magnetic Resonance Imaging, MRI)是一种利用磁共振现象对人体或物体进行成像的无创检查技术。

它能够提供高对比度、高分辨率的图像，对于诊断疾病和观察生理过程具有重要价值。

磁共振成像设备是实现MRI检查的关键设备，下面将对其进行详细介绍。

2. 磁共振成像设备的组成磁共振成像设备主要由以下几个部分组成：2.1. 主磁体主磁体是磁共振成像设备的核心部件之一，它产生强大的静态磁场，用于对采集的信号进行定向和扩散。

主磁体通常采用超导磁体或永磁体。

超导磁体利用超导材料在极低温下产生极强的磁场，能够提供更稳定和均匀的磁场质量。

永磁体则是通过特殊磁材制造的，相对于超导磁体具有较低的成本和更小的体积。

2.2. 梯度线圈梯度线圈用于在磁共振成像过程中产生梯度磁场，通过改变梯度磁场的方向和强度，可以对磁共振信号进行空间编码，从而实现对物体内部结构的定位和分辨。

2.3. RF线圈RF线圈是用于向被检体中输入射频信号以及接收磁共振信号的设备。

它是磁共振成像设备的重要组成部分，能够产生高频的交变电磁场，激发被检体内部的磁共振信号。

2.4. 接收器接收器用于接收从被检体中采集到的磁共振信号，并将其转换为电信号进一步处理。

接收器通常包括信号放大器、滤波器、模数转换器等。

2.5. 控制与处理系统控制与处理系统负责操纵磁共振成像设备的各部分，并对采集到的信号进行处理和重建。

它通常由计算机和相应的软件组成，能够实现图像采集、重建和显示。

3. 磁共振成像设备的工作原理磁共振成像设备的工作原理是基于核磁共振现象。

当被检体置于强磁场中时，其中的原子核会受到磁场的影响，处于不同的能级。

通过向被检体中输入射频脉冲，可以使原子核从低能级跃迁至高能级。

当射频脉冲结束后，原子核会返回到低能级，并释放出能量。

这些能量以磁共振信号的形式被接收器采集，并由控制与处理系统转化为图像。

4. 磁共振成像设备的应用磁共振成像设备广泛应用于医学领域，主要用于以下方面：4.1. 诊断疾病磁共振成像设备能够提供高对比度和高分辨率的图像，可用于检测和诊断各种疾病，如脑卒中、肿瘤、心血管病等。

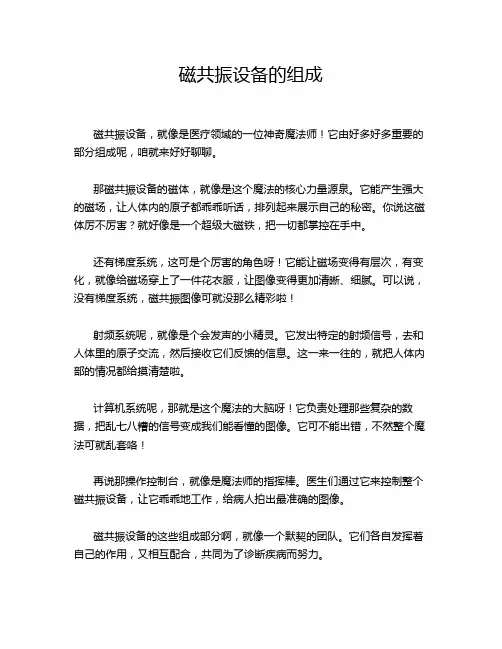

磁共振设备的组成磁共振设备，就像是医疗领域的一位神奇魔法师！它由好多好多重要的部分组成呢，咱就来好好聊聊。

那磁共振设备的磁体，就像是这个魔法的核心力量源泉。

它能产生强大的磁场，让人体内的原子都乖乖听话，排列起来展示自己的秘密。

你说这磁体厉不厉害？就好像是一个超级大磁铁，把一切都掌控在手中。

还有梯度系统，这可是个厉害的角色呀！它能让磁场变得有层次，有变化，就像给磁场穿上了一件花衣服，让图像变得更加清晰、细腻。

可以说，没有梯度系统，磁共振图像可就没那么精彩啦！射频系统呢，就像是个会发声的小精灵。

它发出特定的射频信号，去和人体里的原子交流，然后接收它们反馈的信息。

这一来一往的，就把人体内部的情况都给摸清楚啦。

计算机系统呢，那就是这个魔法的大脑呀！它负责处理那些复杂的数据，把乱七八糟的信号变成我们能看懂的图像。

它可不能出错，不然整个魔法可就乱套咯！再说那操作控制台，就像是魔法师的指挥棒。

医生们通过它来控制整个磁共振设备，让它乖乖地工作，给病人拍出最准确的图像。

磁共振设备的这些组成部分啊，就像一个默契的团队。

它们各自发挥着自己的作用，又相互配合，共同为了诊断疾病而努力。

你想想看，如果磁体不够强，那磁场就不厉害，图像能清楚吗？要是梯度系统不行，那图像就会模糊一片，医生怎么诊断呀？射频系统要是出问题，信息都收集不到，还谈什么看病呢？计算机系统要是算错了，那图像不就全乱啦？操作控制台要是不好用，医生怎么能得心应手地操作呢？所以说呀，磁共振设备的每个部分都至关重要，缺一不可呢！它们就像一个紧密合作的大家庭，共同为了我们的健康而努力着。

咱可得好好珍惜这个神奇的设备，让它为我们的健康保驾护航呀！这磁共振设备的组成，是不是特别有意思呢？它们共同创造了医学诊断的奇迹呀！。

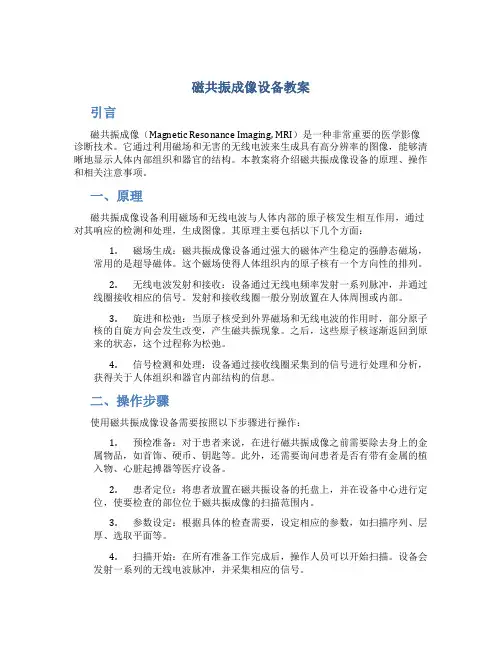

磁共振成像设备教案引言磁共振成像（Magnetic Resonance Imaging, MRI）是一种非常重要的医学影像诊断技术。

它通过利用磁场和无害的无线电波来生成具有高分辨率的图像，能够清晰地显示人体内部组织和器官的结构。

本教案将介绍磁共振成像设备的原理、操作和相关注意事项。

一、原理磁共振成像设备利用磁场和无线电波与人体内部的原子核发生相互作用，通过对其响应的检测和处理，生成图像。

其原理主要包括以下几个方面：1.磁场生成：磁共振成像设备通过强大的磁体产生稳定的强静态磁场，常用的是超导磁体。

这个磁场使得人体组织内的原子核有一个方向性的排列。

2.无线电波发射和接收：设备通过无线电频率发射一系列脉冲，并通过线圈接收相应的信号。

发射和接收线圈一般分别放置在人体周围或内部。

3.旋进和松弛：当原子核受到外界磁场和无线电波的作用时，部分原子核的自旋方向会发生改变，产生磁共振现象。

之后，这些原子核逐渐返回到原来的状态，这个过程称为松弛。

4.信号检测和处理：设备通过接收线圈采集到的信号进行处理和分析，获得关于人体组织和器官内部结构的信息。

二、操作步骤使用磁共振成像设备需要按照以下步骤进行操作：1.预检准备：对于患者来说，在进行磁共振成像之前需要除去身上的金属物品，如首饰、硬币、钥匙等。

此外，还需要询问患者是否有带有金属的植入物、心脏起搏器等医疗设备。

2.患者定位：将患者放置在磁共振设备的托盘上，并在设备中心进行定位，使要检查的部位位于磁共振成像的扫描范围内。

3.参数设定：根据具体的检查需要，设定相应的参数，如扫描序列、层厚、选取平面等。

4.扫描开始：在所有准备工作完成后，操作人员可以开始扫描。

设备会发射一系列的无线电波脉冲，并采集相应的信号。

5.扫描结束：扫描完成后，设备会生成一系列图像，操作人员可以对图像进行进一步处理和分析。

三、注意事项使用磁共振成像设备需要注意以下事项：1.安全性：磁共振成像设备产生的磁场非常强大，对患者和操作人员的安全有一定的影响。

磁共振成像设备培训教材1. 简介磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学影像技术，利用核磁共振现象对人体进行成像和诊断。

MRI技术相比于传统的X光、CT等成像技术拥有更高的分辨率和对软组织的更好表现能力，因此在临床上得到广泛应用。

本教材将介绍磁共振成像设备的基本原理、操作流程和常见故障处理方法，帮助使用者更好地理解和操作MRI设备。

2. 基本原理2.1 核磁共振现象核磁共振现象是磁共振成像技术的基础。

它是指在强磁场作用下，物质中的原子核会吸收电磁波并重新辐射出特定的信号。

这些信号可以被接收和分析，从而形成影像。

2.2 磁共振成像原理磁共振成像通过对被成像物体施加强磁场、射频脉冲和梯度磁场的组合作用，使得被成像物体的原子核发出特定频率的信号。

通过接收和分析这些信号，可以重构出被成像物体的内部结构。

3. 设备操作3.1 设备启动与关机在启动和关机MRI设备之前，需要进行一系列的准备工作，包括检查设备的供电、冷却系统、氮气和液氦的储存情况，并确保设备连接正常。

3.2 成像参数设置在进行成像之前，需要设置一系列的成像参数，包括扫描序列、扫描范围、扫描时间和分辨率等。

这些参数将直接影响到成像结果的质量和准确性。

3.3 患者准备在进行MRI扫描之前，需要对患者进行一系列的准备工作，包括询问患者病史、了解患者的身体情况、确保患者没有金属物品和植入物等。

3.4 图像采集在进行图像采集时，需要将患者放置在合适的位置，并根据设备要求调整患者的位置和姿势。

然后，操作者需要选择合适的扫描序列和参数，进行图像采集。

3.5 成像质量控制在进行图像采集之后，操作者需要对采集到的图像进行质量控制，包括检查图像的清晰度、对比度和几何畸变等。

如果发现图像质量不佳，需要调整成像参数或重新采集。

4. 常见故障处理4.1 设备故障在使用磁共振成像设备的过程中，可能会遇到各种设备故障，比如供电故障、冷却系统故障和扫描系统故障等。
