磁共振成像(MRI)设备

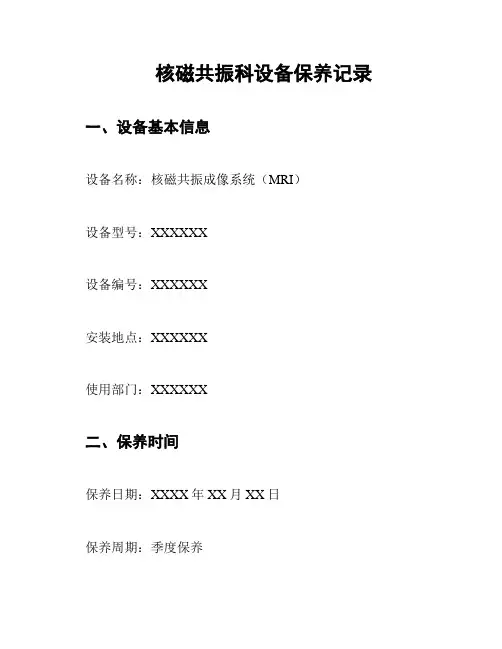

核磁共振科设备保养记录一、设备基本信息设备名称：核磁共振成像系统（MRI）设备型号：XXXXXX设备编号：XXXXXX安装地点：XXXXXX使用部门：XXXXXX二、保养时间保养日期：XXXX年XX月XX日保养周期：季度保养保养人员：XXXXXX三、保养内容1. 设备外观检查- 检查设备外部是否有损坏、裂缝或变形等情况。

- 检查设备表面是否有灰尘、污垢或其他杂物。

2. 设备清洁- 使用清洁布擦拭设备表面。

- 使用专用清洁剂清洁设备屏幕、键盘等部位。

3. 检查设备硬件- 检查设备主机、磁共振线圈、梯度线圈等硬件设备是否有异常。

- 检查设备内部连接线是否牢固、无损伤。

4. 软件及系统检查- 检查设备操作系统是否正常运行。

- 检查设备软件是否更新、有无异常。

5. 设备功能测试- 进行设备基本功能测试，如定位、成像等。

- 检查设备在成像过程中是否存在异常噪音、震动等情况。

6. 安全检查- 检查设备安全防护设施是否正常，如门锁、紧急停止按钮等。

- 检查设备工作环境是否符合安全要求，如通风、温度等。

四、保养结果1. 设备外观良好，无损坏、裂缝或变形等情况。

2. 设备表面清洁，无灰尘、污垢或其他杂物。

3. 设备硬件正常，无异常情况。

4. 软件及系统运行正常，无更新异常。

5. 设备功能测试通过，成像效果良好。

6. 设备安全检查合格，符合安全要求。

五、存在问题及改进措施1. 问题：设备键盘有轻微磨损。

改进措施：定期更换键盘保护膜，减少磨损。

2. 问题：设备内部连接线有轻微松动。

改进措施：检查并紧固连接线，确保牢固。

3. 问题：设备工作环境温度较高。

改进措施：增加通风设备，降低工作环境温度。

六、下次保养时间及计划下次保养日期：XXXX年XX月XX日保养计划：按照本次保养内容进行常规保养，并根据实际情况调整保养内容。

七、备注本次保养工作得到了相关部门的支持与配合，感谢各位同事的辛勤付出。

下次保养将继续加强设备保养工作，确保设备正常运行，为临床工作提供有力支持。

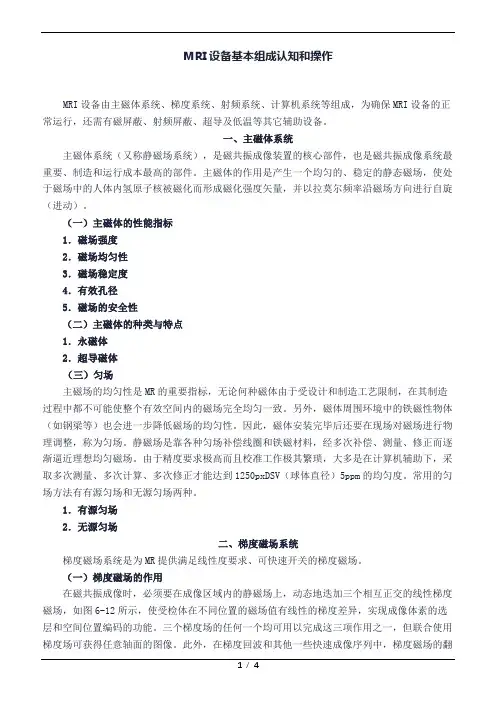

MRI设备基本组成认知和操作MRI设备由主磁体系统、梯度系统、射频系统、计算机系统等组成，为确保MRI设备的正常运行，还需有磁屏蔽、射频屏蔽、超导及低温等其它辅助设备。

一、主磁体系统主磁体系统（又称静磁场系统），是磁共振成像装置的核心部件，也是磁共振成像系统最重要、制造和运行成本最高的部件。

主磁体的作用是产生一个均匀的、稳定的静态磁场，使处于磁场中的人体内氢原子核被磁化而形成磁化强度矢量，并以拉莫尔频率沿磁场方向进行自旋（进动）。

（一）主磁体的性能指标1．磁场强度2．磁场均匀性3．磁场稳定度4．有效孔径5．磁场的安全性（二）主磁体的种类与特点1．永磁体2．超导磁体（三）匀场主磁场的均匀性是MR的重要指标，无论何种磁体由于受设计和制造工艺限制，在其制造过程中都不可能使整个有效空间内的磁场完全均匀一致。

另外，磁体周围环境中的铁磁性物体（如钢梁等）也会进一步降低磁场的均匀性。

因此，磁体安装完毕后还要在现场对磁场进行物理调整，称为匀场。

静磁场是靠各种匀场补偿线圈和铁磁材料，经多次补偿、测量、修正而逐渐逼近理想均匀磁场。

由于精度要求极高而且校准工作极其繁琐，大多是在计算机辅助下，采取多次测量、多次计算、多次修正才能达到1250pxDSV（球体直径）5ppm的均匀度。

常用的匀场方法有有源匀场和无源匀场两种。

1．有源匀场2．无源匀场二、梯度磁场系统梯度磁场系统是为MR提供满足线性度要求、可快速开关的梯度磁场。

（一）梯度磁场的作用在磁共振成像时，必须要在成像区域内的静磁场上，动态地迭加三个相互正交的线性梯度磁场，如图6-12所示，使受检体在不同位置的磁场值有线性的梯度差异，实现成像体素的选层和空间位置编码的功能。

三个梯度场的任何一个均可用以完成这三项作用之一，但联合使用梯度场可获得任意轴面的图像。

此外，在梯度回波和其他一些快速成像序列中，梯度磁场的翻转还起着射频激发后自旋系统的相位重聚，产生梯度回波信号的作用；在成像系统没有独立的匀场线圈的磁体系统的情况下，梯度线圈可兼用于对磁场的非均匀性校正，因此，梯度系统也是MRI设备的核心系统。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过利用核磁共振现象来获得人体组织图像的医学检查技术。

它可以提供高分辨率、无创伤的全身解剖图像，对病理性变化早期的发现和定量分析具有重要意义。

那么，磁共振成像设备是如何工作的呢？下面将详细介绍MRI设备的工作原理。

首先，磁共振成像设备包括主磁场系统、梯度磁场系统和射频系统。

主磁场系统是整个设备的核心，产生一个极强的定向磁场，通常为1到3特斯拉。

这个磁场可以将人体内的核磁共振信号分离出来。

在主磁场的作用下，人体内的水分子和其他核自旋（比如氢原子核）会产生一个差异很小的能级分裂。

然后，梯度磁场系统起到定位的作用，通过改变磁场的强度和方向，可以选择性地激发和感应特定区域的核磁共振信号。

接下来，利用射频系统，通过传送一系列射频脉冲激发患者体内的核自旋。

这些射频脉冲将导致核自旋从基态向激发态跃迁，并在脉冲结束后，核自旋会回到基态并释放出能量。

这些释放的能量即为核磁共振信号。

为了获得高质量的MRI图像，必须对核磁共振信号进行针对性的频率分析和空间编码。

频率分析是指将复杂的核磁共振信号转换为频率分量，以获得不同的核磁共振频率信息。

而空间编码则是指通过改变梯度磁场的强度和方向，对核磁共振信号在空间上进行编码。

最后，通过一系列计算和图像重建算法，将获得的核磁共振信号转换为高质量的图像。

这些算法包括傅里叶变换、滤波、插值和二维重建等步骤，以达到优化图像质量的目的。

综上所述，磁共振成像设备的工作原理主要包括主磁场系统、梯度磁场系统和射频系统的协同作用。

通过产生一个高强度的定向磁场、改变梯度磁场的强度和方向、利用射频脉冲激发和感应核磁共振信号，并通过频率分析和空间编码，最终获得高质量的MRI图像。

这种非侵入性的成像技术在临床上的广泛应用将进一步提高医学诊断的精确性和准确性。

磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过核磁共振现象来获得人体组织图像的非侵入性检查技术。

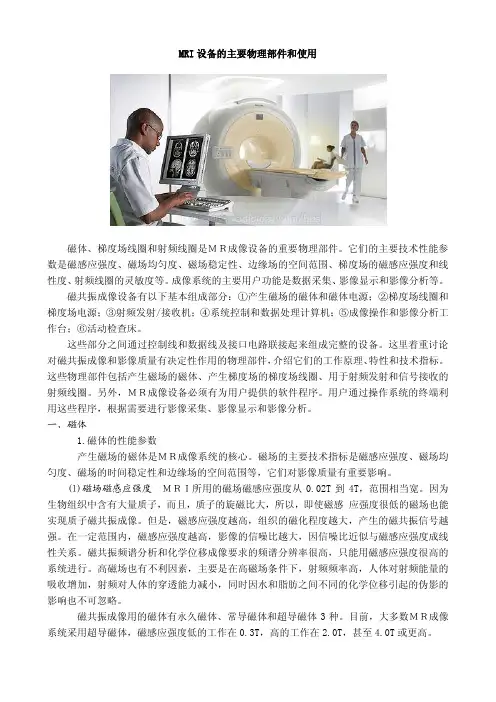

MRI设备的主要物理部件和使用磁体、梯度场线圈和射频线圈是ＭＲ成像设备的重要物理部件。

它们的主要技术性能参数是磁感应强度、磁场均匀度、磁场稳定性、边缘场的空间范围、梯度场的磁感应强度和线性度、射频线圈的灵敏度等。

成像系统的主要用户功能是数据采集、影像显示和影像分析等。

磁共振成像设备有以下基本组成部分：①产生磁场的磁体和磁体电源；②梯度场线圈和梯度场电源；③射频发射/接收机；④系统控制和数据处理计算机；⑤成像操作和影像分析工作台；⑥活动检查床。

这些部分之间通过控制线和数据线及接口电路联接起来组成完整的设备。

这里着重讨论对磁共振成像和影像质量有决定性作用的物理部件，介绍它们的工作原理、特性和技术指标。

这些物理部件包括产生磁场的磁体、产生梯度场的梯度场线圈、用于射频发射和信号接收的射频线圈。

另外，ＭＲ成像设备必须有为用户提供的软件程序。

用户通过操作系统的终端利用这些程序，根据需要进行影像采集、影像显示和影像分析。

一、磁体1.磁体的性能参数产生磁场的磁体是ＭＲ成像系统的核心。

磁场的主要技术指标是磁感应强度、磁场均匀度、磁场的时间稳定性和边缘场的空间范围等，它们对影像质量有重要影响。

(1)磁场磁感应强度ＭＲＩ所用的磁场磁感应强度从0.02T到4T，范围相当宽。

因为生物组织中含有大量质子，而且，质子的旋磁比大，所以，即使磁感应强度很低的磁场也能实现质子磁共振成像。

但是，磁感应强度越高，组织的磁化程度越大，产生的磁共振信号越强。

在一定范围内，磁感应强度越高，影像的信噪比越大，因信噪比近似与磁感应强度成线性关系。

磁共振频谱分析和化学位移成像要求的频谱分辨率很高，只能用磁感应强度很高的系统进行。

高磁场也有不利因素，主要是在高磁场条件下，射频频率高，人体对射频能量的吸收增加，射频对人体的穿透能力减小，同时因水和脂肪之间不同的化学位移引起的伪影的影响也不可忽略。

磁共振成像用的磁体有永久磁体、常导磁体和超导磁体3种。

目前，大多数ＭＲ成像系统采用超导磁体，磁感应强度低的工作在0.3T，高的工作在2.0T，甚至4.0T或更高。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种常用于医学诊断的非侵入性扫描技术，它利用磁共振原理，通过对人体组织的磁性物质的成像进行分析，得出病灶位置和病理变化的信息。

下面将详细介绍MRI设备的工作原理。

MRI设备主要由主磁场系统、梯度线圈系统、射频系统和计算机系统组成。

1. 主磁场系统主磁场系统是MRI设备的核心组成部分，它由一个超导磁体构成。

这个超导磁体能产生一个稳定的高强度磁场，通常是1.5T或3T。

这个磁场可以将人体内的水和脂肪等有机分子的原子核（如氢核、氧核等）原子核自旋取向，从而为后续成像提供必要的条件。

2. 梯度线圈系统梯度线圈系统由三个互相垂直的线圈组成，即横向、纵向和轴向梯度线圈。

这些线圈的作用是产生稳定强度和变化频率的梯度磁场，用于在空间上定位图像中不同的区域。

梯度线圈系统的变化频率决定了成像的分辨率，变化强度决定了成像的对比度。

3. 射频系统射频系统由发射线圈和接收线圈组成，它的作用是产生高频电磁场和接收返回的信号。

在成像过程中，射频系统会向人体内部提供一个高频脉冲电磁场，导致人体内的原子核自旋发生能级跃迁。

原子核回到基态时，会发送出一个特定的信号，通过接收线圈接收并传回计算机系统进行处理。

4. 计算机系统计算机系统是MRI设备的控制中心，它负责控制整个设备的运行、数据采集、图像重建和存储。

在成像过程中，计算机会通过梯度线圈和射频线圈产生的信号，对人体内部的原子核进行测量和记录。

然后利用这些数据，通过复杂的数学计算和图像处理算法，生成最终的MRI图像。

具体工作流程如下：1. 开始扫描前，患者需要去除身上的金属物品，因为磁场会对金属产生吸引力和磁化。

2. 患者躺在MRI设备的扫描床上，床会进入主磁场系统中央，电脑通过脚踏开关控制床的位置。

3. 当主磁场系统通电后，会产生一个均匀的磁场。

此时，射频系统会向人体内部发送射频脉冲，使原子核自旋发生能级跃迁。

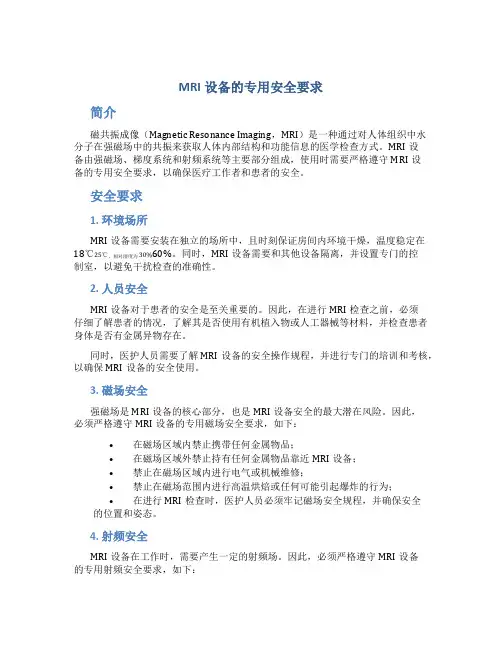

MRI设备的专用安全要求简介磁共振成像（Magnetic Resonance Imaging，MRI）是一种通过对人体组织中水分子在强磁场中的共振来获取人体内部结构和功能信息的医学检查方式。

MRI设备由强磁场、梯度系统和射频系统等主要部分组成，使用时需要严格遵守MRI设备的专用安全要求，以确保医疗工作者和患者的安全。

安全要求1. 环境场所MRI设备需要安装在独立的场所中，且时刻保证房间内环境干燥，温度稳定在18℃25℃，相对湿度为30%60%。

同时，MRI设备需要和其他设备隔离，并设置专门的控制室，以避免干扰检查的准确性。

2. 人员安全MRI设备对于患者的安全是至关重要的。

因此，在进行MRI检查之前，必须仔细了解患者的情况，了解其是否使用有机植入物或人工器械等材料，并检查患者身体是否有金属异物存在。

同时，医护人员需要了解MRI设备的安全操作规程，并进行专门的培训和考核，以确保MRI设备的安全使用。

3. 磁场安全强磁场是MRI设备的核心部分，也是MRI设备安全的最大潜在风险。

因此，必须严格遵守MRI设备的专用磁场安全要求，如下：•在磁场区域内禁止携带任何金属物品；•在磁场区域外禁止持有任何金属物品靠近MRI设备；•禁止在磁场区域内进行电气或机械维修；•禁止在磁场范围内进行高温烘焙或任何可能引起爆炸的行为；•在进行MRI检查时，医护人员必须牢记磁场安全规程，并确保安全的位置和姿态。

4. 射频安全MRI设备在工作时，需要产生一定的射频场。

因此，必须严格遵守MRI设备的专用射频安全要求，如下：•禁止穿戴异物；•禁止过度运动；•禁止靠近射频线圈。

同时，医护人员必须向患者提供安全操作的说明，并询问患者是否有任何感受异常或不适。

医护人员需要随时观察患者的状态，并确保MRI设备的安全操作。

结论MRI设备是现代医疗诊断的重要工具，但同时也存在一定的风险。

为了保证医疗诊断的准确性和患者的安全，必须严格遵守MRI设备的专用安全要求，并进行详细的安全培训和考核。

磁共振级别
磁共振（Magnetic resonance imaging, MRI）是一种医学成像技术，可以用来观察人体内部结构和功能。

它通过利用原子核的自旋磁矩，以及在磁场中的物理特性，来生成详细的影像。

磁共振成像设备的级别通常是根据磁场强度来划分的。

较常见的磁共振设备级别有以下几种：
1. 低场磁共振（Low-field MRI）：磁场强度在0.1 - 0.3特斯拉（Tesla）范围内。

低场磁共振设备相对便宜，适用于一些简
单的成像需求，例如关节成像。

2. 中场磁共振（Mid-field MRI）：磁场强度在0.5 - 1.0特斯拉
范围内。

中场磁共振设备相对较常见，广泛用于常规医学成像。

3. 高场磁共振（High-field MRI）：磁场强度在1.5 - 3.0特斯
拉范围内。

高场磁共振设备具有更高的分辨率和成像质量，可以显示更细微的解剖结构，适用于更精确的临床诊断和研究。

4. 超高场磁共振（Ultra-high-field MRI）：磁场强度超过3.0
特斯拉。

这种级别的设备相对较少，但正在越来越多地被用于研究和实验目的，可以提供更高的空间和时间分辨率。

需要注意的是，不同级别的磁共振设备在成像质量、分辨率、扫描时间等方面有所不同，选择合适的设备级别应根据临床需求和病人情况来决定。

同时，随着技术的不断进步，磁共振设备的级别也在不断提高。

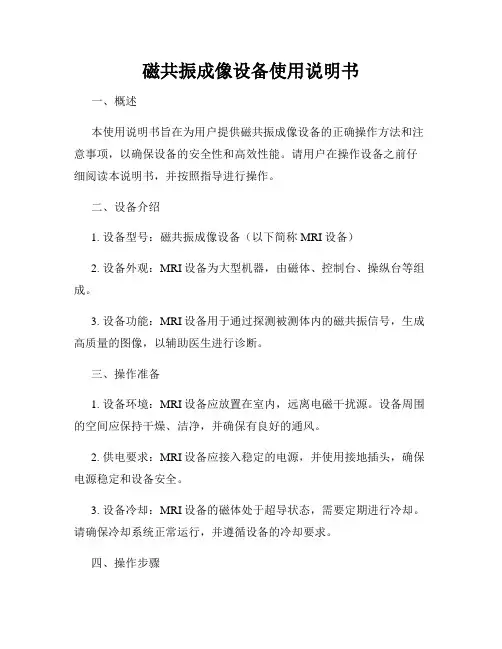

磁共振成像设备使用说明书一、概述本使用说明书旨在为用户提供磁共振成像设备的正确操作方法和注意事项，以确保设备的安全性和高效性能。

请用户在操作设备之前仔细阅读本说明书，并按照指导进行操作。

二、设备介绍1. 设备型号：磁共振成像设备（以下简称MRI设备）2. 设备外观：MRI设备为大型机器，由磁体、控制台、操纵台等组成。

3. 设备功能：MRI设备用于通过探测被测体内的磁共振信号，生成高质量的图像，以辅助医生进行诊断。

三、操作准备1. 设备环境：MRI设备应放置在室内，远离电磁干扰源。

设备周围的空间应保持干燥、洁净，并确保有良好的通风。

2. 供电要求：MRI设备应接入稳定的电源，并使用接地插头，确保电源稳定和设备安全。

3. 设备冷却：MRI设备的磁体处于超导状态，需要定期进行冷却。

请确保冷却系统正常运行，并遵循设备的冷却要求。

四、操作步骤1. 操作人员准备：操作人员应穿着适当的防护服，并佩戴无磁性物质制成的防护用具，以确保人员的安全和图像质量。

2. 患者准备：将患者放置在设备中心，遵循医疗流程，确认患者身体状况适合进行MRI扫描。

3. 设备打开：按照设备启动顺序，依次启动磁体、控制台和操纵台，并确保各部位正常工作。

4. 扫描参数设置：根据医生的指示和患者的需要，设置相应的扫描参数，如扫描区域、扫描层数、重建间隔等。

5. 执行扫描：确认扫描参数设置无误后，将患者送入设备中心，根据设备操作界面的指示，执行相应的扫描过程。

6. 图像保存和传输：扫描完成后，将图像保存至指定位置，并及时传输到工作站进行后续处理。

五、安全注意事项1. 磁性物体禁止进入：严禁将任何具有磁性的物体带入设备区域，包括钥匙、手表、手机、金属物品等。

这些物品可能对设备和人员造成严重危害。

2. 设备禁区标识：在设备周围应设置明显的禁止标识，以提醒他人注意设备的安全和操作要求。

3. 紧急情况处理：如果在操作过程中发生紧急情况，如患者出现不适、设备异常运行等，请立即停止操作，并寻求专业人员的帮助。

磁共振成像仪的基本硬件介绍医用MRI仪通常由主磁体、梯度线圈、射频线圈、计算机系统及其他辅助设备等五部分构成。

主磁体主磁体是MRI仪最基本的构件，是产生磁场的装置。

根据磁场产生的方式可将主磁体分为永磁型和电磁型。

永磁型主磁体实际上就是大块磁铁，磁场持续存在，目前绝大多数低场强开放式MRI仪采用永磁型主磁体。

电磁型主磁体是利用导线绕成的线圈，通电后即产生磁场，根据导线材料不同又可将电磁型主磁体分为常导磁体和超导磁体。

常导磁体的线圈导线采用普通导电性材料，需要持续通电，目前已经逐渐淘汰；超导磁体的线圈导线采用超导材料制成，置于液氦的超低温环境中，导线内的电阻抗几乎消失，一旦通电后在无需继续供电情况下导线内的电流一直存在，并产生稳定的磁场。

目前中高场强的MRI仪均采用超导磁体。

主磁体最重要的技术指标包括场强、梯度切换率、磁场均匀度及主磁体的长度。

主磁场的场强可采用高斯（Gauss，G）或特斯拉（Tesla，T）来表示，特斯拉是目前磁场强度的法定单位。

距离5安培电流通过的直导线25px处检测到的磁场强度被定义为1高斯。

特斯拉与高斯的换算关系为：1 T = 10,000G。

在过去的30年中，临床应用型MRI仪场强已由0.2 T以下提高到3.0 T以上，目前一般把0.5 T以下的MRI仪称为低场机，1.5 T到3.0T之间的称为高场机。

高场强MRI仪的主要优势表现为：（1）主磁场场强高提高质子的磁化率，增加图像的信噪比；（2）在保证信噪比的前提下，可缩短MRI信号采集时间；（3）增加化学位移使磁共振频谱（magnetic resonance spectroscopy，MRS）对代谢产物的分辨力得到提高；（4）增加化学位移使脂肪饱和技术更加容易实现；（5）磁敏感效应增强，从而增加血氧饱和度依赖（BOLD）效应，使脑功能成像的信号变化更为明显。

当然MRI仪场强增高也带来以下问题：（1）设备生产成本增加，价格提高。

magnetom mica 参数
Magnetom Mica 是一款用于医学成像的核磁共振设备。

它具有多项先进的参数和功能，包括：
1. 主磁场强度：1.5T - 3.0T
2. 磁共振成像 (MRI) 模式：T1加权、T2加权和灌注成像等。

3. 磁共振波谱 (MRS) 模式：获取特定区域的化学信息。

4. 快速成像模式：如快速螺旋扫描、并行成像等，用于加速成像过程。

5. 多通道接收线圈：增强信号强度和空间分辨率。

6. 自适应图像处理：用于优化图像质量和减少扫描时间。

7. 磁共振造影剂 (MRI contrast agent) 支持：用于增强异常区域的可视化。

这些参数和功能使 Magnetom Mica 成为一款强大的核磁共振设备，可用于各种医学应用，包括神经学、肿瘤学、心脏病学等。
