如何能看懂岩土工程地勘报告材料

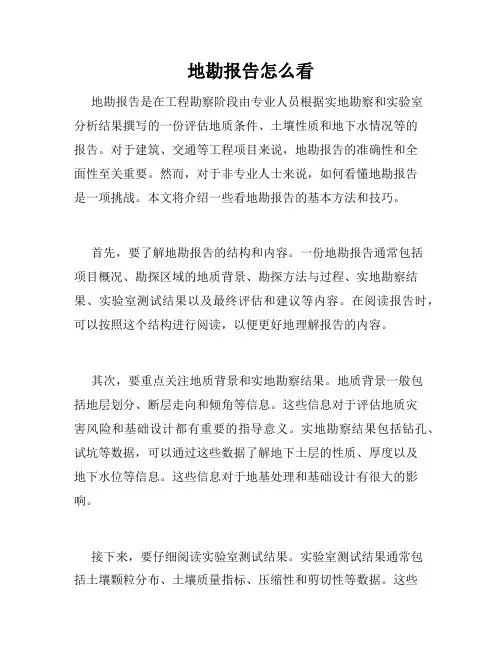

地勘报告怎么看地勘报告是在工程勘察阶段由专业人员根据实地勘察和实验室分析结果撰写的一份评估地质条件、土壤性质和地下水情况等的报告。

对于建筑、交通等工程项目来说，地勘报告的准确性和全面性至关重要。

然而，对于非专业人士来说，如何看懂地勘报告是一项挑战。

本文将介绍一些看地勘报告的基本方法和技巧。

首先，要了解地勘报告的结构和内容。

一份地勘报告通常包括项目概况、勘探区域的地质背景、勘探方法与过程、实地勘察结果、实验室测试结果以及最终评估和建议等内容。

在阅读报告时，可以按照这个结构进行阅读，以便更好地理解报告的内容。

其次，要重点关注地质背景和实地勘察结果。

地质背景一般包括地层划分、断层走向和倾角等信息。

这些信息对于评估地质灾害风险和基础设计都有重要的指导意义。

实地勘察结果包括钻孔、试坑等数据，可以通过这些数据了解地下土层的性质、厚度以及地下水位等信息。

这些信息对于地基处理和基础设计有很大的影响。

接下来，要仔细阅读实验室测试结果。

实验室测试结果通常包括土壤颗粒分布、土壤质量指标、压缩性和剪切性等数据。

这些数据可以帮助判断土壤的力学性质，从而为工程设计和施工提供依据。

此外，需要关注报告中是否提及了地下水的情况，包括地下水位、水质和渗透性等。

地下水是工程设计中重要的因素之一，对于地下结构和防水措施都有影响。

此外，还要关注报告的评估和建议部分。

地勘报告的最终目的是为项目提供地质勘察及工程建设方面的评估和建议。

评估部分通常包括地质灾害风险评估和地基处理方案评估等内容。

建议部分则提供了针对该工程项目的具体建议和措施。

这些评估和建议是地勘报告的重要部分，读者应该重点关注，并根据自己的需要进行理解和应用。

最后，要根据自身需求和条件对地勘报告进行全面、客观的评估。

地勘报告是根据实地勘察和实验室测试等数据得出的结论，但也存在一定的不确定性。

因此，在参考地勘报告时，需要结合其他信息进行分析和判断。

如果条件允许，最好咨询专业人士对报告进行解读和评估，以确保理解和应用的准确性。

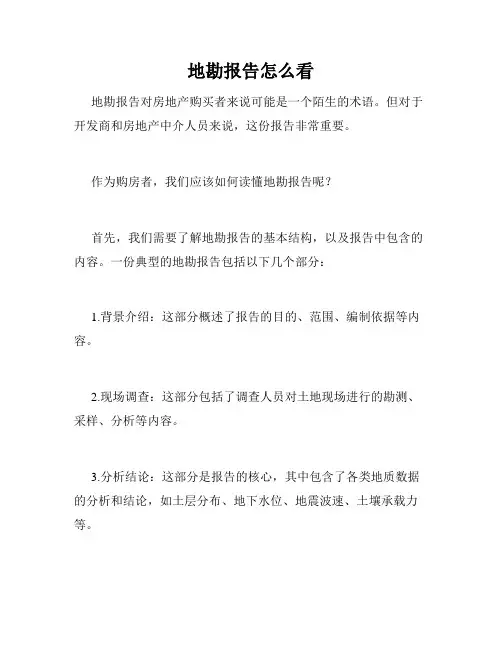

地勘报告怎么看地勘报告对房地产购买者来说可能是一个陌生的术语。

但对于开发商和房地产中介人员来说，这份报告非常重要。

作为购房者，我们应该如何读懂地勘报告呢？首先，我们需要了解地勘报告的基本结构，以及报告中包含的内容。

一份典型的地勘报告包括以下几个部分：1.背景介绍：这部分概述了报告的目的、范围、编制依据等内容。

2.现场调查：这部分包括了调查人员对土地现场进行的勘测、采样、分析等内容。

3.分析结论：这部分是报告的核心，其中包含了各类地质数据的分析和结论，如土层分布、地下水位、地震波速、土壤承载力等。

4.建议意见：这部分通常是报告的结论和建议，包括了对所调查土地的适宜性、建设条件、风险评估等内容。

读懂地勘报告需要能够理解和解读上述内容。

不过，如果我们不是土木工程专业人员，就需要借助一些工具和技巧来帮助我们更好地理解报告。

首先，我们可以关注报告中的图片和图表。

这些图表可以帮助我们更直观地了解报告中的数据和结论。

例如，一张地质剖面图可以显示土层的分布和厚度，一张钻孔等深示意图可以帮助我们了解不同层次的土壤特性。

其次，我们需要研究一些常用的地质术语和概念。

例如，如果我们想了解土壤的承载力，就需要熟悉一些与土壤物理力学、地下水力学相关的概念，如"土层合理性"、“松散层”、“密实层”、“混凝土强度”等。

最后，我们需要注意报告中的结论和建议。

在紧急的情况下，可以请专业的地质或建筑工程师对报告进行分析，以帮助我们更好地理解和应对报告中的结论和建议。

总之，地勘报告对于购房者非常重要。

通过理解报告中的结构和内容、借助图片和图表、学习地质术语和概念、留意报告中的结论和建议等方法，我们可以更好地应对报告，并为购买房产做出正确的决策。

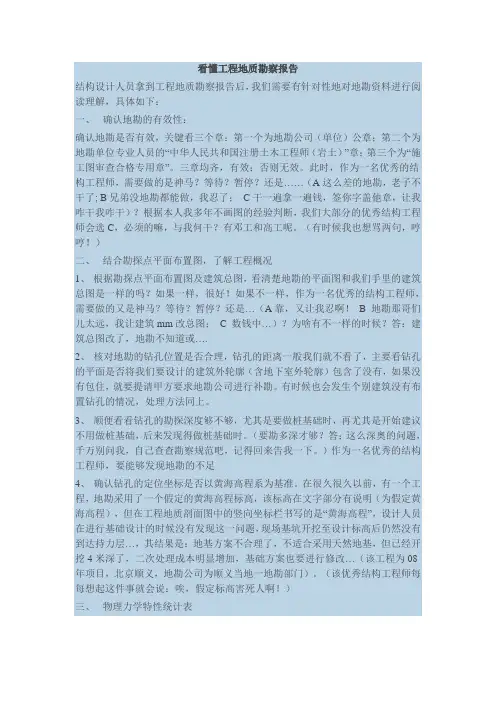

看懂工程地质勘察报告结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了；C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？根据本人我多年不画图的经验判断，我们大部分的优秀结构工程师会选C，必须的嘛，与我何干？有邓工和高工呢。

（有时候我也想骂两句，哼哼！）二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！B 地勘那哥们儿太远，我让建筑mm改总图；C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

）作为一名优秀的结构工程师，要能够发现地勘的不足4、确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该工程为08年项目，北京顺义，地勘公司为顺义当地一地勘部门）。

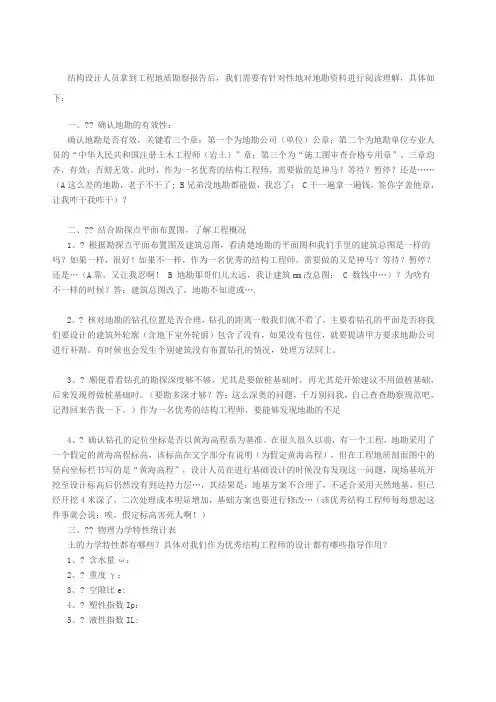

结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、?? 确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了； C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？二、?? 结合勘探点平面布置图，了解工程概况1、? 根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！ B 地勘那哥们儿太远，我让建筑mm改总图； C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、? 核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、? 顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

）作为一名优秀的结构工程师，要能够发现地勘的不足4、? 确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、?? 物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、? 含水量ω：2、? 重度γ：3、? 空隙比e:4、? 塑性指数Ip：5、? 液性指数IL:6、? 压缩系数а1-2：7、? 压缩模量Es1-2：8、? 内摩擦角φ：9、? 粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、?? 水文地质条件1、? 确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。

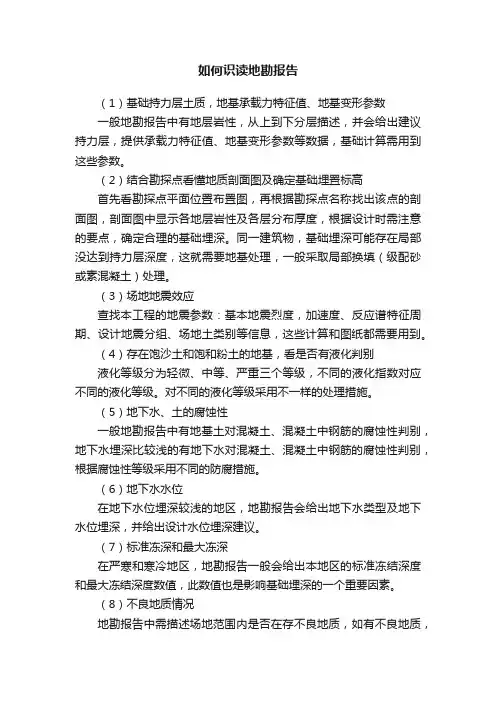

如何识读地勘报告（1）基础持力层土质，地基承载力特征值、地基变形参数一般地勘报告中有地层岩性，从上到下分层描述，并会给出建议持力层，提供承载力特征值、地基变形参数等数据，基础计算需用到这些参数。

（2）结合勘探点看懂地质剖面图及确定基础埋置标高首先看勘探点平面位置布置图，再根据勘探点名称找出该点的剖面图，剖面图中显示各地层岩性及各层分布厚度，根据设计时需注意的要点，确定合理的基础埋深。

同一建筑物，基础埋深可能存在局部没达到持力层深度，这就需要地基处理，一般采取局部换填（级配砂或素混凝土）处理。

（3）场地地震效应查找本工程的地震参数：基本地震烈度，加速度、反应谱特征周期、设计地震分组、场地土类别等信息，这些计算和图纸都需要用到。

（4）存在饱沙土和饱和粉土的地基，看是否有液化判别液化等级分为轻微、中等、严重三个等级，不同的液化指数对应不同的液化等级。

对不同的液化等级采用不一样的处理措施。

（5）地下水、土的腐蚀性一般地勘报告中有地基土对混凝土、混凝土中钢筋的腐蚀性判别，地下水埋深比较浅的有地下水对混凝土、混凝土中钢筋的腐蚀性判别，根据腐蚀性等级采用不同的防腐措施。

（6）地下水水位在地下水位埋深较浅的地区，地勘报告会给出地下水类型及地下水位埋深，并给出设计水位埋深建议。

（7）标准冻深和最大冻深在严寒和寒冷地区，地勘报告一般会给出本地区的标准冻结深度和最大冻结深度数值，此数值也是影响基础埋深的一个重要因素。

（8）不良地质情况地勘报告中需描述场地范围内是否在存不良地质，如有不良地质，需给出不良地质作的类型、成因、分布范围、发展趋势和危害程度，并提出整治方案的建议。

（9）基础方案建议根据地质情况，地勘报告中会提出基础方案建议：如什么基础适合做天然地基，其持力层在哪个土层等；如不适合采用天然地基，地勘报告也会给出建议的基础形式，设计人员根据地勘建议及当地实际情况，合理选取基础方案。

（10）其他有些地勘报告中会提出设计和施工时需要特别注意的警示语句，如“建议对基础沉降变形进行长期观测”“严禁扰动基地持力层土”等，设计人员根据情况进行设计或写入基础说明中。

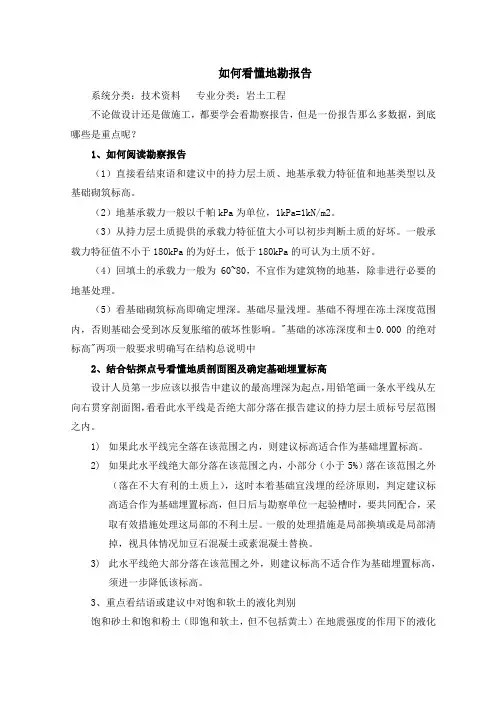

如何看懂地勘报告系统分类：技术资料专业分类：岩土工程不论做设计还是做施工，都要学会看勘察报告，但是一份报告那么多数据，到底哪些是重点呢？1、如何阅读勘察报告（1）直接看结束语和建议中的持力层土质、地基承载力特征值和地基类型以及基础砌筑标高。

（2）地基承载力一般以千帕kPa为单位，1kPa=1kN/m2。

（3）从持力层土质提供的承载力特征值大小可以初步判断土质的好坏。

一般承载力特征值不小于180kPa的为好土，低于180kPa的可认为土质不好。

（4）回填土的承载力一般为60~80，不宜作为建筑物的地基，除非进行必要的地基处理。

（5）看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不得埋在冻土深度范围内，否则基础会受到冰反复胀缩的破坏性影响。

"基础的冰冻深度和±0.000的绝对标高"两项一般要求明确写在结构总说明中2、结合钻探点号看懂地质剖面图及确定基础埋置标高设计人员第一步应该以报告中建议的最高埋深为起点，用铅笔画一条水平线从左向右贯穿剖面图，看看此水平线是否绝大部分落在报告建议的持力层土质标号层范围之内。

1)如果此水平线完全落在该范围之内，则建议标高适合作为基础埋置标高。

2)如果此水平线绝大部分落在该范围之内，小部分（小于5%）落在该范围之外（落在不大有利的土质上），这时本着基础宜浅埋的经济原则，判定建议标高适合作为基础埋置标高，但日后与勘察单位一起验槽时，要共同配合，采取有效措施处理这局部的不利土层。

一般的处理措施是局部换填或是局部清掉，视具体情况加豆石混凝土或素混凝土替换。

3)此水平线绝大部分落在该范围之外，则建议标高不适合作为基础埋置标高，须进一步降低该标高。

3、重点看结语或建议中对饱和软土的液化判别饱和砂土和饱和粉土（即饱和软土，但不包括黄土）在地震强度的作用下的液化判别其重要性已经上升为抗震规范中的强条。

一般来说，高层钢筋混凝土结构建筑在强震时不会发生整体倾覆，即使遇上罕遇地震，建筑一般也是坍塌而不是倾覆。

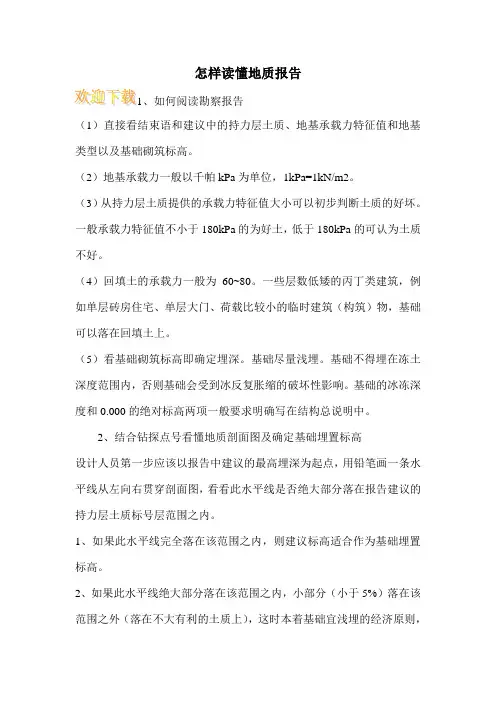

怎样读懂地质报告
、如何阅读勘察报告
（1）直接看结束语和建议中的持力层土质、地基承载力特征值和地基类型以及基础砌筑标高。

（2）地基承载力一般以千帕kPa为单位，1kPa=1kN/m2。

（3）从持力层土质提供的承载力特征值大小可以初步判断土质的好坏。

一般承载力特征值不小于180kPa的为好土，低于180kPa的可认为土质不好。

（4）回填土的承载力一般为60~80。

一些层数低矮的丙丁类建筑，例如单层砖房住宅、单层大门、荷载比较小的临时建筑（构筑）物，基础可以落在回填土上。

（5）看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不得埋在冻土深度范围内，否则基础会受到冰反复胀缩的破坏性影响。

基础的冰冻深度和0.000的绝对标高两项一般要求明确写在结构总说明中。

2、结合钻探点号看懂地质剖面图及确定基础埋置标高
设计人员第一步应该以报告中建议的最高埋深为起点，用铅笔画一条水平线从左向右贯穿剖面图，看看此水平线是否绝大部分落在报告建议的持力层土质标号层范围之内。

1、如果此水平线完全落在该范围之内，则建议标高适合作为基础埋置标高。

2、如果此水平线绝大部分落在该范围之内，小部分（小于5%）落在该范围之外（落在不大有利的土质上），这时本着基础宜浅埋的经济原则，。

地质勘察报告如何解读内容概述地质勘察报告是对地质条件、地下水、地震活动等相关因素进行详细描述和分析的文件。

它是进行土地开发和工程建设前必不可少的一项工作。

本文将指导读者如何正确解读地质勘察报告的内容，以便更好地理解地质情况和制定合理的工程计划。

报告结构地质勘察报告通常由以下几个部分组成：1. 项目概述：介绍该报告所涉及的项目背景和目的；2. 勘察方法和范围：描述用于勘察的方法、仪器和技术，以及勘察的范围；3. 地质背景：介绍勘察区域的地质情况，包括地质历史、构造特征和岩层组成等；4. 地下水情况：分析地下水的含量、流向和水质情况，以及与地质条件的关系；5. 地震活动：评估地震活动的频繁程度和可能带来的影响；6. 工程地质评价：根据勘察结果，对工程建设的可行性进行评估，包括地基承载能力和地质灾害潜在风险等；7. 建议和结论：根据评估结果，提出对项目建设的建议和结论。

解读方法解读地质勘察报告需要具备一定的地质知识和专业背景。

以下是一些解读报告的方法和技巧：1. 了解项目背景在阅读报告之前，需要先了解报告所涉及的项目背景和目的。

这有助于理解报告的重点和关注点，从而更好地找到你关心的内容。

2. 关注关键词和术语地质勘察报告中会使用许多专业术语和关键词，如岩层、地下水位、震级等。

关注并理解这些术语的含义，可以帮助你更准确地理解报告的描述和分析。

3. 重点关注地质背景和地下水情况地质背景和地下水情况是地质勘察报告的重要部分。

阅读这些部分时，要仔细观察地质剖面图和地下水位图，并结合文字描述进行理解。

重点关注地层的分布和性质，以及地下水的泉源、流动方向和数量等。

4. 注意工程地质评价工程地质评价是地质勘察报告中最关键的部分之一。

它会对勘察区域的地基承载能力、地质灾害潜在风险等进行评估。

认真阅读这部分内容，可以帮助你了解项目的可行性和可能面临的挑战。

5. 参考建议和结论在报告的结尾部分，通常会提出对项目建设的建议和结论。

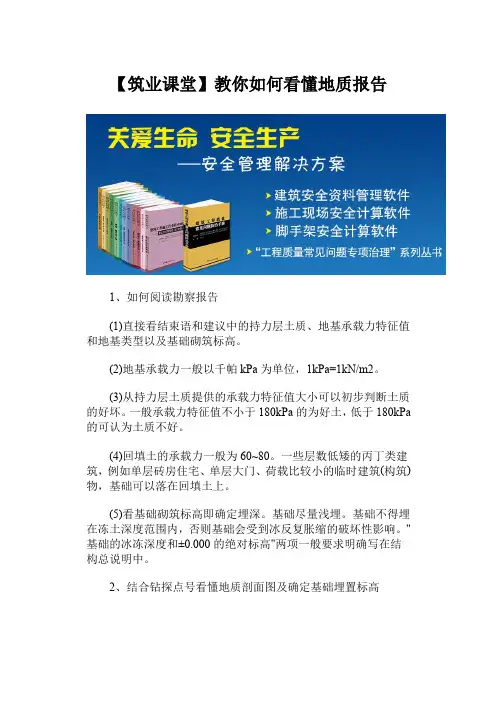

【筑业课堂】教你如何看懂地质报告1、如何阅读勘察报告(1)直接看结束语和建议中的持力层土质、地基承载力特征值和地基类型以及基础砌筑标高。

(2)地基承载力一般以千帕kPa为单位，1kPa=1kN/m2。

(3)从持力层土质提供的承载力特征值大小可以初步判断土质的好坏。

一般承载力特征值不小于180kPa的为好土，低于180kPa 的可认为土质不好。

(4)回填土的承载力一般为60~80。

一些层数低矮的丙丁类建筑，例如单层砖房住宅、单层大门、荷载比较小的临时建筑(构筑)物，基础可以落在回填土上。

(5)看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不得埋在冻土深度范围内，否则基础会受到冰反复胀缩的破坏性影响。

"基础的冰冻深度和±0.000的绝对标高"两项一般要求明确写在结构总说明中。

2、结合钻探点号看懂地质剖面图及确定基础埋置标高设计人员第一步应该以报告中建议的最高埋深为起点，用铅笔画一条水平线从左向右贯穿剖面图，看看此水平线是否绝大部分落在报告建议的持力层土质标号层范围之内。

1如果此水平线完全落在该范围之内，则建议标高适合作为基础埋置标高。

2如果此水平线绝大部分落在该范围之内，小部分(小于5%)落在该范围之外(落在不大有利的土质上)，这时本着基础宜浅埋的经济原则，判定建议标高适合作为基础埋置标高，但日后与勘察单位一起验槽时，要共同配合，采取有效措施处理这局部的不利土层。

一般的处理措施是局部换填或是局部清掉，视具体情况加豆石混凝土或素混凝土替换。

3此水平线绝大部分落在该范围之外，则建议标高不适合作为基础埋置标高，须进一步降低该标高。

3、重点看结语或建议中对饱和软土的液化判别饱和砂土和饱和粉土(即饱和软土，但不包括黄土)在地震强度的作用下的液化判别其重要性已经上升为抗震规范中的强条。

一般来说，高层钢筋混凝土结构建筑在强震时不会发生整体倾覆，即使遇上罕遇地震，建筑一般也是坍塌而不是倾覆。

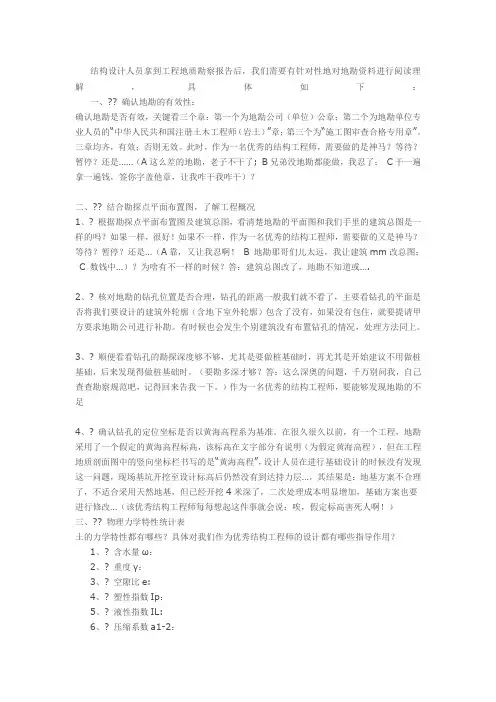

结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、?? 确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了；C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？二、?? 结合勘探点平面布置图，了解工程概况1、? 根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！B 地勘那哥们儿太远，我让建筑mm改总图；C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、? 核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、? 顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

）作为一名优秀的结构工程师，要能够发现地勘的不足4、? 确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、?? 物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、? 含水量ω：2、? 重度γ：3、? 空隙比e:4、? 塑性指数Ip：5、? 液性指数IL:6、? 压缩系数а1-2：7、? 压缩模量Es1-2：8、? 内摩擦角φ：9、? 粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、?? 水文地质条件1、? 确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。

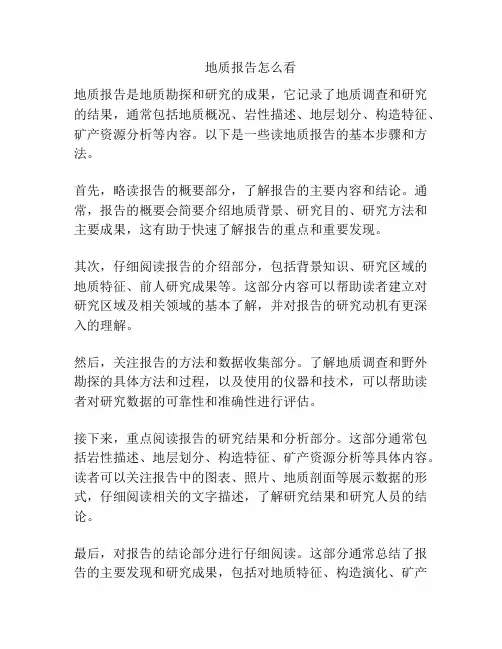

地质报告怎么看
地质报告是地质勘探和研究的成果，它记录了地质调查和研究的结果，通常包括地质概况、岩性描述、地层划分、构造特征、矿产资源分析等内容。

以下是一些读地质报告的基本步骤和方法。

首先，略读报告的概要部分，了解报告的主要内容和结论。

通常，报告的概要会简要介绍地质背景、研究目的、研究方法和主要成果，这有助于快速了解报告的重点和重要发现。

其次，仔细阅读报告的介绍部分，包括背景知识、研究区域的地质特征、前人研究成果等。

这部分内容可以帮助读者建立对研究区域及相关领域的基本了解，并对报告的研究动机有更深入的理解。

然后，关注报告的方法和数据收集部分。

了解地质调查和野外勘探的具体方法和过程，以及使用的仪器和技术，可以帮助读者对研究数据的可靠性和准确性进行评估。

接下来，重点阅读报告的研究结果和分析部分。

这部分通常包括岩性描述、地层划分、构造特征、矿产资源分析等具体内容。

读者可以关注报告中的图表、照片、地质剖面等展示数据的形式，仔细阅读相关的文字描述，了解研究结果和研究人员的结论。

最后，对报告的结论部分进行仔细阅读。

这部分通常总结了报告的主要发现和研究成果，包括对地质特征、构造演化、矿产
资源潜力等方面的评价和预测。

读者可以评估报告的结论是否合理，并思考对相关领域的研究和应用的影响。

同时，建议读地质报告时使用地质词典和相关学科资料进行查阅，以便更好地理解专业术语和概念。

总之，读地质报告需要综合运用略读、精读和重点阅读的方法，结合对地质学和相关领域的基础知识，全面理解和评估报告的内容和结论。

结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了；C 干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！B 地勘那哥们儿太远，我让建筑mm改总图；C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

）作为一名优秀的结构工程师，要能够发现地勘的不足4、确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、含水量ω：2、重度γ：3、空隙比e:4、塑性指数Ip：5、液性指数IL:6、压缩系数а1-2：7、压缩模量Es1-2：8、内摩擦角φ：9、粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、水文地质条件1、确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。

不论做设计还是做施工，都要学会看勘察报告，但是一份报告那么多数据，到底哪些是重点呢？真的很头大，有木有。

但是，你们有贴心的小编呀~是不是，这些都不是问题，哈哈哈1、如何阅读勘察报告（1）直接看结束语和建议中的持力层土质、地基承载力特征值和地基类型以及基础砌筑标高。

（2）地基承载力一般以千帕kPa为单位，1kPa=1kN/m2。

（3）从持力层土质提供的承载力特征值大小可以初步判断土质的好坏。

一般承载力特征值不小于180kPa的为好土，低于180kPa的可认为土质不好。

（4）回填土的承载力一般为60~80。

一些层数低矮的丙丁类建筑，例如单层砖房住宅、单层大门、荷载比较小的临时建筑（构筑）物，基础可以落在回填土上。

（5）看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不得埋在冻土深度范围内，否则基础会受到冰反复胀缩的破坏性影响。

"基础的冰冻深度和±0.000的绝对标高"两项一般要求明确写在结构总说明中。

2、结合钻探点号看懂地质剖面图及确定基础埋置标高设计人员第一步应该以报告中建议的最高埋深为起点，用铅笔画一条水平线从左向右贯穿剖面图，看看此水平线是否绝大部分落在报告建议的持力层土质标号层范围之内。

1如果此水平线完全落在该范围之内，则建议标高适合作为基础埋置标高。

2如果此水平线绝大部分落在该范围之内，小部分（小于5%）落在该范围之外（落在不大有利的土质上），这时本着基础宜浅埋的经济原则，判定建议标高适合作为基础埋置标高，但日后与勘察单位一起验槽时，要共同配合，采取有效措施处理这局部的不利土层。

一般的处理措施是局部换填或是局部清掉，视具体情况加豆石混凝土或素混凝土替换。

3此水平线绝大部分落在该范围之外，则建议标高不适合作为基础埋置标高，须进一步降低该标高。

3、重点看结语或建议中对饱和软土的液化判别饱和砂土和饱和粉土（即饱和软土，但不包括黄土）在地震强度的作用下的液化判别其重要性已经上升为抗震规范中的强条。

结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A 这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了；C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！ B 地勘那哥们儿太远，我让建筑mm改总图；C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

）作为一名优秀的结构工程师，要能够发现地勘的不足4、确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、含水量ω：2、重度γ：3、空隙比e:4、塑性指数Ip：5、液性指数IL:6、压缩系数а1-2：7、压缩模量Es1-2：8、内摩擦角φ：9、粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、水文地质条件1、确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。

如何看懂岩⼟⼯程地勘报告如何看懂岩⼟⼯程地勘报告？勘察设计（岩⼟⼯程）⼈员的主要⼯作通常是基坑⽀护设计、边坡设计、地基处理设计、降⽔⽌⽔设计等，所主要依据的就是该⼯程的《勘察报告》，那么拿到⼯程地质勘察报告后，我们需要从哪些⽅⾯进⾏有针对性地阅读理解，具体如下：⼀、确认地勘的有效性：1.第⼀个为地勘公司（单位）公章；2.第⼆个为地勘单位专业⼈员的“中华⼈民共和国注册⼟⽊⼯程师（岩⼟）”章；3.第三个为“施⼯图审查合格专⽤章”。

4.三章均齐，有效；否则⽆效，此时，作为⼀名优秀的⼯程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，⽼⼦不⼲了; B兄弟没地勘都能做，我忍了；C⼲⼀遍拿⼀遍钱，签你字盖他章，让我咋⼲我咋⼲）？根据本⼈我多年不画图的经验判断，我们⼤部分的优秀结构⼯程师会选C，必须的嘛，与我何⼲？⼆、结合勘探点平⾯布置图，了解⼯程概况1、根据勘探点平⾯布置图及建筑总图，看清楚地勘的平⾯图和我们⼿⾥的建筑总图是⼀样的吗？如果⼀样，很好！如果不⼀样，作为⼀名优秀的⼯程师，需要做的⼜是神马？等待？暂停？还是…（A靠，⼜让我忍啊！B 地勘那哥们⼉太远，我让建筑mm改总图；C 数钱中…）？为啥有不⼀样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离⼀般我们就不看了，主要看钻孔的平⾯是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲⽅要求地勘公司进⾏补勘。

有时候也会发⽣个别建筑没有布置钻孔的情况，处理⽅法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不⽤做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，⾃⼰查查勘察规范吧，记得回来告我⼀下。

）作为⼀名优秀的结构⼯程师，要能够发现地勘的不⾜4、确认钻孔的定位坐标是否以黄海⾼程系为基准。

在很久很久以前，有⼀个⼯程，地勘采⽤了⼀个假定的黄海⾼程标⾼，该标⾼在⽂字部分有说明（为假定黄海⾼程），但在⼯程地质剖⾯图中的竖向坐标栏书写的是“黄海⾼程”，设计⼈员在进⾏基础设计的时候没有发现这⼀问题，现场基坑开挖⾄设计标⾼后仍然没有到达持⼒层…，其结果是：地基⽅案不合理了，不适合采⽤天然地基，但已经开挖4⽶深了，⼆次处理成本明显增加，基础⽅案也要进⾏修改…（该⼯程为08年项⽬，北京顺义，地勘公司为顺义当地⼀地勘部门）。

【干货】岩土工程勘察报告解读攻略岩土工程勘查报告作为一个工程最基础的地质资料有着非常重要的作用，是设计单位、工程施工企业了解地质的重要手段，报告揭示了整个项目地质的工程概况，地质条件、土体物理力学性质指标、地下水、场地稳定性，岩土工程评价等。

原始地貌通俗的讲如果技术人员勘探现场类比称医生现场看病那研究岩土地勘报告就相当于医生拿到CT扫描片更加了解病人的基本情况了，可见其重要性，是技术人员了解工程地基最直接最有效的手段。

下面我教大家如何认识分析一个真实的岩土工程勘查报告案例；地勘报告基本组成首先打开由勘探单位给予的勘探报告，一般完整的勘探报告会有若干个项目组成，标贯试验、土工试验、断面图、静力触探分层统计、平面布置图、文字报告、钻孔柱状图等类似类别组成。

不同的勘探项目代表着地基若干个维度的数据，综合起来分析才能对地基地质有一个完整的了解。

地勘目录首先最直白的就是文字报告，一般文字报告是各项目数据的集合总结，通过文字报告可以最直接的了解一个项目的基本情况。

工程概况一般文字报告的第一章是项目的工程概况，叙述了一个项目最基本的情况，完成勘探的时间、项目的地址、主要建筑物构筑物的参数和特征，结构及建筑等级等基本参数，让我们对项目有了基本了解。

地质条件了解完工程概况后看场地工程地质条件这一章，一般介绍了项目的地理条件，水文气象，地形地貌及地基土构成等篇章。

不同的地域有着不同的地形地貌地理条件，在设计院设计图纸及施工单位开始施工之前需要准确了解，丘陵、山地、河滩是不一样的，会有着千差万别的设计思路。

项目的适用性会受到地质条件的很大影响，比如说河滩的地基处理方案和丘陵山地的处理方案是不一样的。

还有看水文、气象，南方降水量较大，北方降水量较小且集中，在设计方案时要考虑到气候所带来的影响。

一般地勘报告把地基按土质的不同分为若干个地质层组且进行描述，比如素填土一层，粘性土一层、粉性土一层、砂性土一层等等。

地质分层不同的土质评价不一，看过土质分层后对地基组成有个基本的了解，设计施工方案要充分考虑到方案的适用性，每层的填土厚度不一，地基评价也不一样，各层的地基承载力等各项物理性能都不一样。

如何看懂地勘报告系统分类：技术资料专业分类：岩土工程不论做设计还是做施工，都要学会看勘察报告，但是一份报告那么多数据，到底哪些是重点呢？1、如何阅读勘察报告（1）直接看结束语和建议中的持力层土质、地基承载力特征值和地基类型以及基础砌筑标高。

（2）地基承载力一般以千帕kPa为单位，1kPa=1kN/m2。

（3）从持力层土质提供的承载力特征值大小可以初步判断土质的好坏。

一般承载力特征值不小于180kPa的为好土，低于180kPa的可认为土质不好。

（4）回填土的承载力一般为60~80，不宜作为建筑物的地基，除非进行必要的地基处理。

（5）看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不得埋在冻土深度范围内，否则基础会受到冰反复胀缩的破坏性影响。

"基础的冰冻深度和±0.000的绝对标高"两项一般要求明确写在结构总说明中2、结合钻探点号看懂地质剖面图及确定基础埋置标高设计人员第一步应该以报告中建议的最高埋深为起点，用铅笔画一条水平线从左向右贯穿剖面图，看看此水平线是否绝大部分落在报告建议的持力层土质标号层范围之内。

1)如果此水平线完全落在该范围之内，则建议标高适合作为基础埋置标高。

2)如果此水平线绝大部分落在该范围之内，小部分（小于5%）落在该范围之外（落在不大有利的土质上），这时本着基础宜浅埋的经济原则，判定建议标高适合作为基础埋置标高，但日后与勘察单位一起验槽时，要共同配合，采取有效措施处理这局部的不利土层。

一般的处理措施是局部换填或是局部清掉，视具体情况加豆石混凝土或素混凝土替换。

3)此水平线绝大部分落在该范围之外，则建议标高不适合作为基础埋置标高，须进一步降低该标高。

3、重点看结语或建议中对饱和软土的液化判别饱和砂土和饱和粉土（即饱和软土，但不包括黄土）在地震强度的作用下的液化判别其重要性已经上升为抗震规范中的强条。

一般来说，高层钢筋混凝土结构建筑在强震时不会发生整体倾覆，即使遇上罕遇地震，建筑一般也是坍塌而不是倾覆。

【筑业课堂】教你如何看懂地质报告1、如何阅读勘察报告(1)直接看结束语和建议中的持力层土质、地基承载力特征值和地基类型以及基础砌筑标高。

(2)地基承载力一般以千帕kPa为单位，1kPa=1kN/m2。

(3)从持力层土质提供的承载力特征值大小可以初步判断土质的好坏。

一般承载力特征值不小于180kPa的为好土，低于180kPa 的可认为土质不好。

(4)回填土的承载力一般为60~80。

一些层数低矮的丙丁类建筑，例如单层砖房住宅、单层大门、荷载比较小的临时建筑(构筑)物，基础可以落在回填土上。

(5)看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不得埋在冻土深度范围内，否则基础会受到冰反复胀缩的破坏性影响。

"基础的冰冻深度和±0.000的绝对标高"两项一般要求明确写在结构总说明中。

2、结合钻探点号看懂地质剖面图及确定基础埋置标高设计人员第一步应该以报告中建议的最高埋深为起点，用铅笔画一条水平线从左向右贯穿剖面图，看看此水平线是否绝大部分落在报告建议的持力层土质标号层范围之内。

1如果此水平线完全落在该范围之内，则建议标高适合作为基础埋置标高。

2如果此水平线绝大部分落在该范围之内，小部分(小于5%)落在该范围之外(落在不大有利的土质上)，这时本着基础宜浅埋的经济原则，判定建议标高适合作为基础埋置标高，但日后与勘察单位一起验槽时，要共同配合，采取有效措施处理这局部的不利土层。

一般的处理措施是局部换填或是局部清掉，视具体情况加豆石混凝土或素混凝土替换。

3此水平线绝大部分落在该范围之外，则建议标高不适合作为基础埋置标高，须进一步降低该标高。

3、重点看结语或建议中对饱和软土的液化判别饱和砂土和饱和粉土(即饱和软土，但不包括黄土)在地震强度的作用下的液化判别其重要性已经上升为抗震规范中的强条。

一般来说，高层钢筋混凝土结构建筑在强震时不会发生整体倾覆，即使遇上罕遇地震，建筑一般也是坍塌而不是倾覆。

建筑图纸地质勘探报告怎么看如何看懂岩土工程地勘报告如何看懂岩土工程地勘报告,勘察设计(岩土工程)人员的主要工作通常是基坑支护设计、边坡设计、地基处理设计、降水止水设计等，所主要依据的就是该工程的《勘察报告》，那么拿到工程地质勘察报告后，我们需要从哪些方面进行有针对性地阅读理解，具体如下:一、确认地勘的有效性:1.第一个为地勘公司(单位)公章;2.第二个为地勘单位专业人员的“中华人民共和国注册土木工程师(岩土)”章;3.第三个为“施工图审查合格专用章”。

4.三章均齐，有效;否则无效，此时，作为一名优秀的工程师，需要做的是神马,等待,暂停,还是……(A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了; C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干),根据本人我多年不画图的经验判断，我们大部分的优秀结构工程师会选C，必须的嘛，与我何干,二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗,如果一样，很好～如果不一样，作为一名优秀的工程师，需要做的又是神马,等待,暂停,还是…(A靠，又让我忍啊～ B 地勘那哥们儿太远，我让建筑mm改总图; C 数钱中…),为啥有不一样的时候,答:建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓(含地下室外轮廓)包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

(要勘多深才够,答:这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

)作为一名优秀的结构工程师，要能够发现地勘的不足4、确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明(为假定黄海高程)，但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是:地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…(该工程为08年项目，北京顺义，地勘公司为顺义当地一地勘部门)。
