项目20 QQ企鹅设计1、新建零件文件，文件名为FOOTBALL。

2、以FRONT面为草绘平面，创建旋转曲面（身体）。

3、倒圆角。

4、在RIGHT面上绘制截面（直线）（草绘1）。

5、插入模型基准：图形1和图形2。

6、以步骤4绘制的直线为轨迹，创建扫描曲面（嘴巴），特征截面添加关系：sd5=evalgraph("2",trajpar*10)*2.2和sd4=evalgraph("1",trajpar*10)*2，其中sd5为椭圆的长半径，sd4为椭圆的短半径。

扫描截面7、曲面合并，倒圆角。

8、以Right面为草绘平面绘制截面（草绘2）。

9、以步骤8绘制的直线为轨迹，创建扫描曲面（手臂），特征截面添加关系：sd4=evalgraph("1",trajpar*10)*1.5，sd3=evalgraph("2",trajpar*10)，其中sd3为椭圆的长半径，sd4为椭圆的短半径。

扫描截面10、手臂扫描曲面镜像，然后合并曲面（两次，左右手臂各1次）。

11、变半径倒圆角（左右两侧）。

12、创建基准面。

13、在DTM1上绘制截面（直线）（草绘3）。

14、插入模型基准：图形3和图形4。

14、创建基准面DTM2。

15、创建基准点PNT0。

16、创建基准面DTM3，并调整大小。

17、在DTM2上绘制截面（半个椭圆）（草绘4）。

18、在DTM1上绘制截面（草绘5）。

19、创建两基准点PNT1和PNT2（DTM3与两椭圆线的交点。

20、在DTM3上绘制截面（草绘6）。

21、分别对草绘4和草绘5截面进行镜像。

22、创建脚部边界曲面（第一方向4条边界，第二方向1条边界）。

23、DTM1向下偏距7创建草绘平面，绘制填充曲面。

24、以填充曲面为草绘面，对步骤22创建的边界曲面进行剪切。

25、以DTM1为活动平面，创建类型1。

26、边界曲面与填充曲面合并。

见过足球的人都知道足球是由五边形和六边形交替构成，只要我们在正确位置画出一个五边形和一个六边形，找到球心，就可轻松画出足球原理：下图为足球小部分面展开图，要绘出足球我们须将这些面折叠起来这时一号线和二号线必定重合，五边形与六边形中垂线的交点即为球心步骤：1、如图3，绘制出一个五边形，退出草图。

使用3D草图绘制一条直线，与五边形的夹角为120度，如图4。

用CAD绘制时让图2所示的“1线”绕“1轴”旋转180度曲面，“2线”绕“2轴”旋转180度曲面，然后得出他们的交线，再以这条交线和五边形一条边线建立基准面，绘制出六边形图3图42、如图5，用上步做的3D草图与五边形的一边线为基准建立一个基准面。

在此基准面上绘制一个六边形，退出草图。

注意边线与五边形边线端点重合，如图6图5图63、如图7，用三点(五边形顶点，五边形与六边形中心点）建立一个基准面，在此面画两条直线，他们的交点画一个点（该点为球心，为后续两个放样做准备）如图8球心图7图84、如图9，用五边形和球心放样一个实体，然后用六边形和球心放样一个实体，如图10，注意不能让他们求和运算图9图10注意不能让他们求和运算5、如图11，以步骤3创建的基准平面为草图平面，以球心为圆心，绘制如图所示的草图（注意球心为圆心），使用旋转切除命令切除如图12图11图126、如图13，以步骤3创建的基准平面为草图平面，以球心为圆心，绘制如图所示的草图（注意球心为圆心），使用旋转切除命令切除，为两实体上色以便区分，如图14。

注意我们要将步骤三做的草图一直处于显示状态，好做参照用图13图147、如图15，以步骤3创建的草图为参照建立两基准轴8、如图16，以基准轴1为轴心阵列五个六边形图169、如图17，以基准轴2为轴心阵列2个六边形与五边形图1710、如图18，以基准轴1为轴心阵列5个六边形与五边形图1811、如图19，选择所有实体使用“移动/复制实体”命令复制实体，足球就画好了。

proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。

它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。

以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。

1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。

- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。

- 选择适当的单位系统和模板，然后点击"OK"。

- 这样就进入了零件编辑模式，可以开始进行建模操作了。

2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。

可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。

- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。

- 完成绘制后，点击鼠标右键结束操作。

3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。

可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。

- 在编辑工具栏上选择合适的工具，例如移动工具。

- 按照提示进行操作，如选择移动的方向和距离。

- 完成操作后，点击鼠标右键结束操作。

4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。

可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。

球曲线阵列教程1：首先建立新的档案FILE→NEW 默认的文件名，点OK，出现FRONT TOP RIGHT三个基准平面2：在此点选新建一个基准平面DATUM，选OFFIST，选绘图窗口中的FRONT平面后，选命令栏的ENTER VALUE，输入OFFIST的值100，点DONG，出现DTM13：再绘制曲线，选基准栏的草绘曲线，选绘图栏的绘图平面DTM1，直接点OKEY，TOP参考面选基准平面TOP，出现草绘窗口。

4：绘制一直径30的圆点完成，点OK，完成了曲线圆的绘制。

5：移动新建的曲线圆。

FEATURE→CREATE→SURFACE→TRANSFORM→MOVE→DONE选中绘图栏中的曲线圆，让线条变成红色，点DONE SEL，选ROTATE→CSYS→选中画面中的坐标系PRT-CSYS-DEF，选Y轴做为曲线圆的旋转轴，点OKEY，输入旋转角度20度，DONE MOVE。

现在可以看到画面上有两个曲线圆。

6：阵列曲线圆回到FEAT主选单下，选择PATTERN，选择刚才移动的曲线圆，线条会变成红色，默认的命令GENERAL，点DONE，坐标系中出现了角度参数值20度，点选20度的参数值，输入增量为20。

点DONE，输入要在Y轴一圈所要阵列的数量，为18个，（360/20）点DONE，完成阵列7：然后以同样的方式移动刚才阵列出的曲线圆，叫它沿着Z轴移动20度，点选FEATURE→CREATE→SURFACE→TRANSFORM→MOVE→DONE，选中绘图栏中的曲线圆，让线条变成红色，点DONE SEL，选ROTATE→CSYS→选中画面中的坐标系PRT-CSYS-DEF，选Z轴做为曲线圆的旋转轴，点OKEY，输入旋转角度20度，DONE MOVE，现在可以看到已经有8个圆有了移动。

8：阵列刚才移动的8个曲线圆，叫它沿着Z轴旋转。

回到FEAT主选单下，选择PATTERN，选择刚才移动的曲线圆，系统默认会全部选中，默认的命令GENERAL，点DONE，坐标系中出现了角度参数值20度，点选20度的参数值，输入增量为20。

一、 首先确认足球皮的构成，它是由12个正五边形和20个正六边形组成的，且五边形同六边形边长相等，w二、 确定正边形的边长（L ）与球体直径（D ）的关系1.首先要确定正边形在球体上的位置. 为了计算方便，我们先将正边形的曲边模拟成直边。

如右上图2 所示，正边形必须与球体相切，图示点的位置即为切点。

2.计算特征边长，下图3所示的“赤道”线，恰好穿过10个正六边形，且穿过每个正六边形的距离相等， 也就是说“赤道”线在每个正六边形上的距离（如图4弧AB ）是十分之一个周长即πD /10，而弦AB 的长度正好等于3L/2(如图5)，由此推出公式L=2*D*SIN(18)/3（图6）.ABA B图1足球皮的块数定义参见页尾，不再赘述图2图3图4图5 图6三、 确定其他公式1. 五边形的偏角A角对应的正弦边长度＝五边形的内切圆半径＝L*tan(54)/2 A=ASIN(TAN(54)*SIN(18)*2/3)*PI()/180 / 注：按UG 的表达式标准书写 2. 六边形的偏角B角对应的正弦边长度＝六边形的内切圆半径＝L*tan(60)/2B=ASIN(TAN(60)*SIN(18)*2/3)*PI()/180 / 注：按UG 的表达式标准书写 3. 五边形的偏移高度HH=D*COS(A)/2注：六边形的高度也可以求，但知道五边形的H 值就可以画出足球皮了 四、UG 表达式书写图7注：也可追加S ＝(TAN(54)+TAN(60))*L/2，以方便定位正六边形当然也可直接生成，再用transform 移动图8五、绘制足球皮1. 画基础球体 插入 >成形特征 >球，输入直径=D （注意大小写）, 定位到原点。

2. 画正五边形 插入 >曲线 >多边形，输入边数＝5，边长＝L ，定位到0，0，H /注：直接输入H3. 画正六边形 插入 >曲线 >多边形，输入边数＝6，边长＝L ，角度=30, 定位到-S ，0，H 编辑 >转换，选中正六边形，绕重合边旋转角度A+B,如图94. 由直线生成球皮曲线 插入 >曲线操作 >投影曲线，将正五边形和正六边形投影到球体上，如图105. 为了下一步凸垫操作简单，切除一半球体 插入 >特征操作 >裁剪，去除－Z 方向的球体.6. 以步骤4中生成的曲线按凸垫方法生成五边形和六边形的球皮图8图9 图10 图11第一步：选定一般方法来作凸垫图12第二步：选定半球体来作放置面，并勾掉附着凸垫选项图13第三步：选择轮廓曲线之前将斜度设置为07. 通过镜像方法，生成余下30块球皮大功告成！附PART文件图14第四步：先选择正五边形曲线作为轮廓曲线图15第五步：选定顶面参数，将偏移值设为5图16第五步：生成正五边形凸垫用相同方法生成正六边形凸垫顶面倒圆角R＝2在几何学和代数拓扑学方面，欧拉公式给出了单联通多面体的面、边和顶点之间存在的关系：V + F – E = 2其中，V为顶点数之和，F为给定多面体的面数之和，E为边数之和。

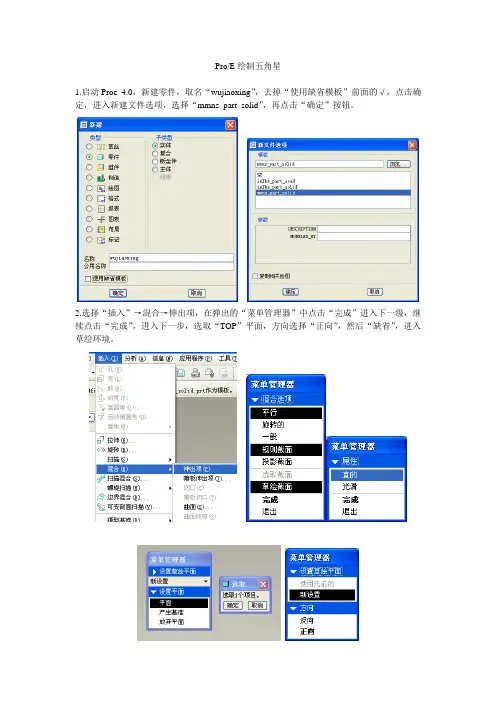

Pro/E绘制五角星
1.启动Proe 4.0，新建零件，取名“wujiaoxing”，去掉“使用缺省模板”前面的√，点击确定，进入新建文件选项，选择“mmns_part_solid”，再点击“确定”按钮。

2.选择“插入”→混合→伸出项，在弹出的“菜单管理器”中点击“完成”进入下一级，继续点击“完成”，进入下一步，选取“TOP”平面，方向选择“正向”，然后“缺省”，进入草绘环境。

3.绘制如下图所示的草图。

4.点击草绘→特征工具→切换剖面，进入第二个截面的草图绘制。

5.在圆心处添加一个点，完成第二个草图的绘制。

点击√退出草绘，在弹出的对话框中输入值：1.然后点击“确定”完成，如下图所示。

6.为五角星添加颜色。

选择“视图”→颜色和外观→红色→应用→关闭，完成。

C三维足球画法WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】再如图做辅助线!做这么的埔助线是为了算出六边形的旋转的轨迹!再画转迹圆前需要把UCS轴的Z轴方向，把视图切换为东南轴测图，打开UCS工具栏，点击Z轴矢量按钮，选择OE为Z轴矢量，然后以O为圆心，OF为半径画黄色圆!如图:继续镜像一个圆,镜像轴为EH,如图镜像时须改变坐标轴,输UCS,N新建,三点确定轴!以EH为Y轴,以EA为X轴!改变之后,镜像圆!两圆相交产生一个交点,我把它命名为M点!用直线联接EM,EM和FE产生一个夹角!等到一下,这个夹角我们要运用到!现在要运用三维旋转命令,把白色的正六边形旋转到M(刚在上步时，提示到有一个角度，现在就要把正六边形旋转到ME那条线上)在实用三维旋转操作时，以参照取角度，这个要注意,旋转后如图位置!好，现在正6边形的陈列角度以确定下来!把所有辅助线删除掉!再如图画两个多边形的对角线!再在两个多边形中心画铅垂线，两线相交产生一个点，此点就是足球中心点!如图~同样须改变坐标轴!再用EXT拉伸命令，拉伸五边形!高度到两线相交点止，拉伸时可选择路径拉伸!打开“实体”工具栏，选择里面的剖切工具，对柱体进行切割!切割以三点切割法切!以同样的方法，把其它边切割出来，最后变成一个锥体样!如图!再以锥体顶点为实体圆心，以正五边形中心点为半径，画实体圆!如图!再运用交集命令intersect，得到第二个图样!再用上步同样的操作，把六边形拉伸，切割，交集!如图!SHADE，加上色看一下!现在看起来，多边形的边比较的生硬，我们实行圆角(FILLET)!圆角半径自定!正在模型已建好!现在要运用三维陈列命令(3darray)五边形的五个边对应着是五个六边形(晕，咋像绕口念了)六边形有三个边对应是五边形，现在用这个顺序来陈列!以五边形中心为旋转轴，陈列六边形五个，命令行参数如图!现在以六边形的中心为旋转轴，旋转3个五边形!如图!重复试用上二步操作，陈列操作，最后可陈列一个完成足球!陈列，陈列把所有旋转完后，删除中心轴线!哇，终于做完了!最后结果:。

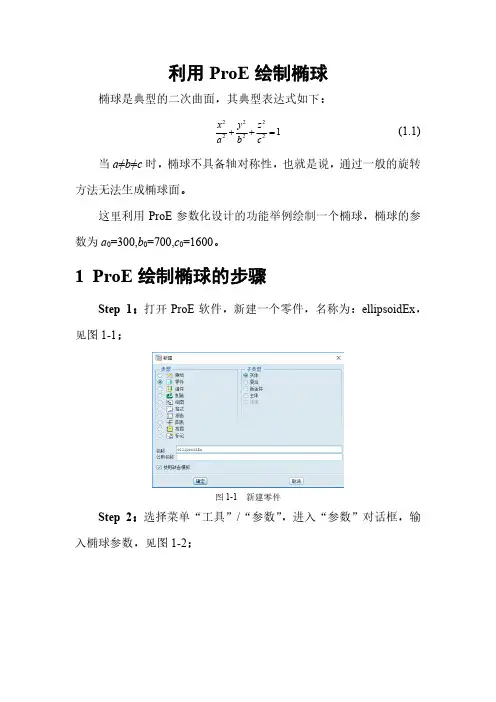

利用ProE绘制椭球椭球是典型的二次曲面，其典型表达式如下：2222221x y za b c++=(1.1) 当a≠b≠c时，椭球不具备轴对称性，也就是说，通过一般的旋转方法无法生成椭球面。

这里利用ProE参数化设计的功能举例绘制一个椭球，椭球的参数为a0=300,b0=700,c0=1600。

1ProE绘制椭球的步骤Step 1：打开ProE软件，新建一个零件，名称为：ellipsoidEx，见图1-1；图1-1 新建零件Step 2：选择菜单“工具”/“参数”，进入“参数”对话框，输入椭球参数，见图1-2；图1-2 设置椭球参数Step 3：单击草绘按钮，由于RIGHT平面代表yz平面，本文设计以x轴为旋转轴，因此，选择RIGHT平面为草绘平面，见图1-3；图1-3 设置草绘平面Step 4：绘制一个圆，选择菜单“工具”/“关系”，在关系对话框中输入如下代码：sd0=2*b0，见图1-4。

单击“完成”按钮，完目的是使圆的直径等于2b成草绘，草绘效果见图1-5。

图1-4 设置引导线的尺寸图1-5 引导线的草绘效果Step 5：选择菜单“插入”/“可变截面扫描”，选择刚才草绘的引导线，见图1-6；再单击“创建或编辑扫描剖面”按钮，进入扫描截面草绘平面；图1-6 选择引导线Step 6：在草绘平面中绘制半个椭圆，设置效果见图1-7；图1-7 椭圆参数设置完成后的效果 椭球的R 轴在yz 平面被引导线带着旋转时，其值是随旋转角θ变化的，根据：2222001y z b c += (1.2) 可知：R =(1.3)而θ与proE 的角度常量trajpar 的关系为：θ=trajpar*360，trajpar 取值范围为0到1。

椭球与yz图1-8 选择引导线 根据以上推导，单击菜单“工具”/“关系”，在关系对话框中输入如下代码：sd6=b0sd5=2*a0 theta=trajpar*360sd3=2/sqrt(cos(theta)*cos(theta)/(b0*b0)+sin(theta)*sin(theta)/(c0*c0))参数设置过程见图1-9，单击完成按钮，完成草绘，得到引导旋转情况，见图1-10。

第一章足球造型——主体单元本章主要知识点【草图】（Sketch）功能的应用；【回转】（Revolve）功能的应用；【相交曲线】（Intersection Curve）功能的应用；【基准平面】（Datum Plane）的创建；【偏置曲面】（Offset Surface）功能的应用；【修剪的片体】（Trimmed Sheet）功能的应用；【片体加厚】（Thicken Sheet）功能的应用；【边倒圆】（Edge Blend）功能的应用；【编辑】→【对象显示】操作方法、【编辑】→【变换】操作方法。

第一部分足球主体造型分析：足球主体单元由正五边形和正六边形组成1.新建文件选择菜单中的【文件】/【新建】命令，或选择（NEW建立新文件）图标，系统出现【新建】文件对话框，如图1-1所示；在【名称】栏中输入【football】，在【单位】下拉框中，选择【毫米】选项，单击按钮，建立文件名为football.prt，单位为毫米的文件。

2.对象预设置选择菜单中的【首选项】/【对象】命令，系统出现【对象首选项】对话框，如图1-2所示，在【类型】下拉框中选择【直线】，在【颜色】栏中单击颜色区，系统出现【颜色】选择对话框，如图1-3；选择如图1-3所示的颜色，然后单击按钮，系统返回【对象首选项】对话框；在【线型】下拉框中选择（中心线）选项，最后单击按钮，完成预设置1-2 1-33取消跟踪设置选择菜单中【首选项】/【用户界面】命令，系统出现【用户界面首选项】对话框，如图1-4所示，取消选项，然后单击按钮，完成取消跟踪设置。

1-4 1-54草绘截面选择菜单中的【插入】/【草图】命令，或在【特征】工具条中选择（草图）图标，系统出现【创建草图】对话框，如图1-5所示；根据系统提示选择草图平面，单击按钮，系统出现草图绘制区。

绘图步骤如下：1）在【草图曲线】工具条中选择（轮廓）图标，在【配置文件】浮动工具条中选择（直线）图标，如图1-6所示。

PROE学习教程PROE，全称是Pro/ENGINEER，是由美国PTC公司研发的三维建模软件，也是目前最为常用的计算机辅助设计(CAD)软件之一、PROE可以用于产品的设计、分析和绘图等多种应用领域。

下面是一份PROE学习教程，详细介绍了PROE的基本功能和使用方法。

一、PROE的概述PROE是一款功能齐全、操作灵活的三维建模软件。

它可以模拟真实世界的物体，使用户能够通过虚拟的环境进行产品设计和开发。

PROE的主要特点包括：强大的几何建模能力、灵活的装配和部件设计、高效的绘图和展示功能、全面的分析和验证工具等。

二、PROE的基本操作1.打开软件：双击桌面上的PROE图标，或者在开始菜单中寻找PROE 程序并点击打开。

2.新建文件：选择“文件”-“新建”，选择所需的文件类型，如零件、装配、图纸等。

3.画面布局：根据需要调整PROE的界面布局，如工作区大小、视图窗口数量等。

4.绘制跟踪点：通过绘制跟踪点可以方便地对几何图形进行定位和绘制。

5.基本绘画命令：PROE提供了丰富的绘图命令，包括直线、圆、矩形、椭圆等，可以根据需要选择相应的工具进行绘制。

7.添加材料：通过选择合适的材料可以对零件进行属性设置，如颜色、透明度等。

9.绘制图纸：PROE可以根据装配或零件自动生成2D图纸，并可进行标注、尺寸和注释等操作。

10.分析和验证：PROE内置有多种分析工具，可以进行物理性能和结构强度的分析和验证。

11.保存和导出：在完成设计后，可以将文件保存为PROE原生格式，也可以导出为常见的CAD格式，如STEP、IGES等。

三、PROE的应用领域1.机械设计：PROE在机械设计领域应用广泛，可以进行零件和装配设计、产品仿真和分析、工艺规划等。

2.汽车工业：PROE可用于汽车设计中的车身、发动机、底盘等部件的设计和装配，同时还可以进行碰撞测试与仿真。

3.航空航天：PROE在航空航天领域可用于飞机、火箭、导弹等复杂结构的设计、模拟和分析。

PROE⾃动球标的⽣成⽅法
⽅法步骤：
1. 载⼊⼯程图模板
2. 绘制2⾏5列表格，⾸⾏分别输⼊：item项⽬，name名字，type类型，QTY数量，material材料等项⽬
3. 框选表格>右—添加重复区域,点击第⼆⾏第⼀格,SHIFT键，点击最后⼀格。

在属性中选>⽆多重记录!
4.进⾏项⽬的参数化关联：
⼆⾏⼀格:item>&rpt>index
--⼆格:name>asm>mbr>name
--三格:type>asm>mbr>type
--四格:QTY>rpt>qty
--五格:material>asm>mbr>user define>material {字串符,⽀持中⽂字体}
前⾯四项亦可只能第五格之法，⾃定义设置之，此项⽀持中⽂操作，名称注意统⼀便可有效关联！
5. open>draw 页⾯设置存之，⽇后便可更换为上述的模板了!
6. 表>BOM球标>设置区域>创建球标点选项⽬视图,球标⾃动⽣成!
7. 打开零件>⼯具>参数
添加+material 字串符(值),asm-op 整数(1){代表组件的第⼀个组装件}等项，零件表会相对应进⾏⾃动关联！
8.第7步可以在定制零件时先⾏设置参数!
9.讲解完毕！。

绘制足球图形案例教案教案标题：绘制足球图形案例教案教案目标：1. 学生通过本课的学习，能够了解和掌握绘制足球图形的基本方法和技巧。

2. 学生能够运用所学的绘图知识，成功完成一幅足球图形。

教学资源：1. 黑板/白板和足球图形示例图片2. 纸张、铅笔、橡皮擦、彩色笔等绘图工具3. 学生绘图作品示例教学流程：1. 引入（5分钟）- 向学生展示一幅足球图形，询问学生是否了解如何绘制出这样的图形。

- 引导学生思考足球图形由哪些基本形状组成，需要用到哪些绘图技巧。

2. 知识讲解与示范（15分钟）- 在黑板/白板上绘制一个简单的足球图形，并注明每一个绘制步骤。

- 解释绘制足球图形的基本方法和技巧，例如使用圆形作为足球的基本形状，然后添加六边形的分割线等。

- 引导学生注意绘制时的比例和对称性，以及如何运用线条和阴影来增加足球图形的逼真度。

3. 指导学生绘制（20分钟）- 让学生准备绘图工具和纸张，并依照授课过程中的示范，按照步骤绘制自己的足球图形。

- 教师在学生绘制过程中逐个巡视，及时提供指导和纠正错误。

4. 学生展示与评价（15分钟）- 鼓励学生将完成的足球图形展示给全班同学，并解释自己绘制时的思路和所运用的技巧。

- 全班同学可以提出建议和意见，帮助改善绘制技巧和图形效果。

5. 结束（5分钟）- 点名一些学生，让他们总结本节课学到的内容和技巧。

- 强调学生们通过积极参与实践，掌握了绘制足球图形的基本方法和技巧。

教学扩展：1. 鼓励学生绘制不同角度视图的足球图形，提升他们的绘图能力和想象力。

2. 引导学生使用彩色笔、水彩或色彩纸等材料，为足球图形增添色彩和立体感。

3. 组织学生合作，绘制一幅更大的足球图案，以展示在校内或校外的相关活动中。

注：以上教案仅供参考，教师可根据教学实际情况进行调整和修改。
