proe画漂亮的足球教程

用PROE如何画足球由于讲解的是建模方式，所以不会把PROE软件怎么用的步骤都会写出来，如果PROE你都不会用，那么建议你先去网上先学习一下PROE的基础知识，再回来这里学习。

这里暂时不会教PROE软件怎么用的基础知识为什么突然画一个对于结构设计上完全用不到的东西，这个纯属偶然。

因为有朋友要我画一个由6边形组成的球体碎片，碎片数量为212片，搞了蛮久还是搞不定，6边形在组成球面的时候，拼接错乱。

所以想借助这个机会向大家顺道学习一下，《如何用6边形组成一个球形》。

有兴趣的朋友可以到设计分享群去分享，在此先谢过了。

先看一张完成图下面分享一下足球的画法第1步，草绘一个5边形截面曲线，并多增加一个后续用到绘制中心线的辅助曲线。

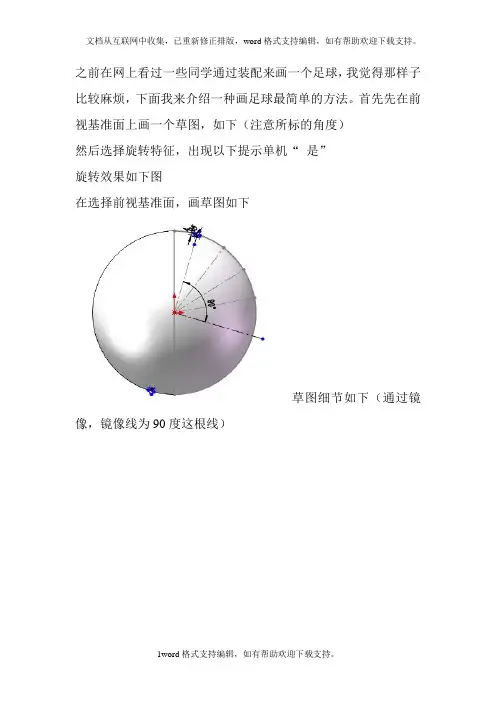

详细参数见下图第2步，旋转一个曲面，选取刚才草绘曲线的同一个基准。

详细参数见下图第3步，同上一步一样，再旋转一个曲面，这样是为了获取球面的斜切面。

详细参数见下图。

第4步，2个曲面相交，获取曲线。

详细参数见下图。

第5步，选取相交的随意一条线，再加上5边形的曲线，新建一个基准平面1第6步，在刚才创建的基准平面上，绘制一个6边形。

详细参数见下图。

第7步，创建2个点，输入参数0.5，也就是中间位置，详细参数见下图。

第8步，用上一步创建的点再加上一个点创建一个基准平面3.详细参数见下图。

第9步，在上一步创建的基准平面里草绘2条曲线，用来做旋转中心轴。

详细参数见下图第10步，旋转一个球面，在基准平面3里做草绘截面，注意草绘中心线位置。

详细参数见下图。

第11步，拉伸曲面，分别是5边形与6边形，详细参数见下图。

第12步，合并曲面，5边形与6边形要独立分开。

详细参数见下图。

第13步，曲面边缘导R角，详细参数见下图。

第14步，关键点来了，选取6边行曲面复制旋转，旋转中心选取5边形垂直曲线，旋转角度72度。

完毕后再尺寸阵列，阵列角度72度，阵列数量4。

详细参数见下图。

看到没有，足球的轮廓开始凸显了。

见下图第15步，选取5边行曲面复制旋转，旋转中心选取6边形的垂直曲线，旋转角度120度。

见过足球的人都知道足球是由五边形和六边形交替构成，只要我们在正确位置画出一个五边形和一个六边形，找到球心，就可轻松画出足球原理：下图为足球小部分面展开图，要绘出足球我们须将这些面折叠起来这时一号线和二号线必定重合，五边形与六边形中垂线的交点即为球心步骤：1、如图3，绘制出一个五边形，退出草图。

使用3D草图绘制一条直线，与五边形的夹角为120度，如图4。

用CAD绘制时让图2所示的“1线”绕“1轴”旋转180度曲面，“2线”绕“2轴”旋转180度曲面，然后得出他们的交线，再以这条交线和五边形一条边线建立基准面，绘制出六边形图3图42、如图5，用上步做的3D草图与五边形的一边线为基准建立一个基准面。

在此基准面上绘制一个六边形，退出草图。

注意边线与五边形边线端点重合，如图6图5图63、如图7，用三点(五边形顶点，五边形与六边形中心点）建立一个基准面，在此面画两条直线，他们的交点画一个点（该点为球心，为后续两个放样做准备）如图8球心图7图84、如图9，用五边形和球心放样一个实体，然后用六边形和球心放样一个实体，如图10，注意不能让他们求和运算图9图10注意不能让他们求和运算5、如图11，以步骤3创建的基准平面为草图平面，以球心为圆心，绘制如图所示的草图（注意球心为圆心），使用旋转切除命令切除如图12图11图126、如图13，以步骤3创建的基准平面为草图平面，以球心为圆心，绘制如图所示的草图（注意球心为圆心），使用旋转切除命令切除，为两实体上色以便区分，如图14。

注意我们要将步骤三做的草图一直处于显示状态，好做参照用图13图147、如图15，以步骤3创建的草图为参照建立两基准轴8、如图16，以基准轴1为轴心阵列五个六边形图169、如图17，以基准轴2为轴心阵列2个六边形与五边形图1710、如图18，以基准轴1为轴心阵列5个六边形与五边形图1811、如图19，选择所有实体使用“移动/复制实体”命令复制实体，足球就画好了。

足球第一步新建文件File > New... > 输入文件名：football > OK第二步建立曲线> 选择绘图平面：TOP> Okay> Default> 绘制如图1的剖面>> OK > 完成曲线的绘制，如图2第三步建立第一个旋转曲面Feature > Create > Surface > New > Revolve | Done > One Side | Open Ends | Done> Use Prev> Okay> 绘制如图3的剖面>> 180 | Done> OK > 完成第一个曲面的绘制> View > Default> 回3D视图，如图4所示第四步建立第二个旋转曲面New > Revolve | Done> One Side | Open Ends | Done > Use Prev> Okay> 绘制如图5的剖面>> 180 | Done> OK > 完成第二个曲面的绘制> View > Default> 回3D视图，如图6所示第五步用两个曲面建立一条曲线> Intr. Surfs | Done> Single > 选择如图7所示曲面Surf #1 > Done > Simgle > 选择如图7所示曲面Surf #2 > Done > 建立的曲线如图8所示第六步隐藏两个曲面View > Layers... > 出现层对话框> > 输入层的名称：surf > OK> > Quilt > 选择如图9所示的两个曲面 > Done/Return> 重新选择图层SURF> > > Save Status> Close > 关闭层对话框，隐藏曲面后如图10第七步建立一个基准平面> Through > 选择如图11的曲线 Crv #1 > Through > 选择如图11的曲线Crv #2 > Done> 建立基准平面DTM1第八步 > 建立曲线> 选择绘图平面：DTM1> Okay> Bottom > Make Datum > 建立一个基准平面> Through > 选择如图12的曲线> Normal > 在模型树中选择DTM1 > Done > 在出现的References对话框中选 X sec> 在模型树中选择RIGHT> 在模型树中选择TOP> 绘制如图13的剖面>> OK> View > Default> 回3D视图，如图14所示第九步建立曲线> 选择绘图平面：RIGHT> Okay> Top > 选择Top的参考平面：TOP> 绘制如图15剖面剖面中的对齐须回到3D视图对齐，如图16>> OK > 完成后如图17所示第十步建立一个参考点> On Vertex> 选择如图18所示的顶点> Done Sel > Done第十一步建立圆曲面New > Revolve | Done> One Side | Open Ends | Done> Use Prev> Okay> 绘制如图19的剖面>> 360 | Done> OK> View > Default> 回3D视图，如图20所示第十二步隐藏基准点PNT0 在工具栏上单击第十三步隐藏曲线View > Layers... > 出现层对话框> > 输入层的名称：crv > OK> > Curve> 选择如图21所示的两个曲线 > Done/Return> 重新选择图层CRV> > > Save Status> Close > 关闭层对话框，隐藏曲面后如图22第十四步建立Extrude曲面New > Extrude | Done> Both Sides | Open Ends | Done> 选择绘图平面：TOP> Okay> Default> 绘制如图23所示剖面>> Blind | Done> 输入高度值：100> OK> View > Default> 回3D视图，如图24所示第十五步建立偏移曲面New > Offset | Done> 选择如图25所示的曲面> 输入偏移距离：6 > 回车> 选择偏移的方向：Side 2>> 如图26所示第十六步合并曲面Merge > 弹出SURFACE MERGE对话框> 选择如图27所示的曲面surf #1> 选择如图27所示的曲面surf #2>> 如图28所示> 选择如图29所示的曲面>> 如图30所示第十七步对曲面进行圆角New > Fillet | Done> Simple | Done> Constant | Edge Chain | Done> 选择如图31所示的5条边 > Done> 输入圆角半径值：8> OK> 完成后如图32第十八步建立圆角New > Fillet | Done> Simple | Done> Constant | Edge Chain | Done> 选择如图33所示的边 > Done> 输入圆角半径值：5> OK> 完成后如图34第十九步进入插入模式Done/Return > 回到FEAT菜单下> Insert Mode > Activate > 在模型树选择Surface id 123 (即前面第十一步中建立的圆曲面）>进入插入模式> 屏幕右下角有"INSERT MODE"字样> 屏幕上的零件如图35所示第二十步复制出一个曲面Create > Surface > New > Copy | Done> 选择如图36的两个半圆曲面 > Done Sel> Show > Mesh > 如图37所示> Done > OK > 完成圆曲面的复制> Done/Return > 回到FEAT菜单下第二十一步取消插入模式Insert Mode > Cancel > 选择Yes > 退出插入模式> 如图38第二十二步建立Extrude曲面Create > Surface > New > Extrude | Done> Both Sides | Open Ends | Done> 选择绘图平面：DTM1> Okay> Bottom > Make Datum > 建立一个基准平面> Through > 选择如图39的曲线> Normal > 在模型树中选择DTM1 > Done > 在出现的References对话框中选 X sec> 在模型树中选择RIGHT> 在模型树中选择TOP> 绘制如图40的剖面>> Blind | Done> 输入高度值：100> OK> View > Default> 回3D视图，如图41所示第二十三步建立偏移曲面New > Offset | Done> 弹出SURFACE:Offset对话框> 选择如图42的曲面> 输入偏移距离：6 > 回车> 选择偏移的方向：Side 2>> 如图43所示第二十四步合并曲面Merge > 弹出SURFACE MERGE对话框> 选择如图44所示的曲面surf #1> 选择如图44所示的曲面surf #2>> 如图45所示> 选择如图46所示的曲面>> 完成后如图47所示第二十五步对曲面进行圆角New > Fillet | Done> Simple | Done> Constant | Edge Chain | Done> 选择如图48所示的6条边 > Done> 输入圆角半径值：8> OK> 完成后如图49第二十六步对曲面进行圆角New > Fillet | Done> Simple | Done> Constant | Edge Chain | Done> 选择如图50所示的边 > Done> 输入圆角半径值：5> OK> 完成后如图51第二十七步着色看看在工具栏上单击> 着色图如图52第二十八步将五边形曲面改变颜色View > Model Setup > Color and Appearance... > 出现Appearances对话框> Add... > 出现Appearance Editor对话框> 单击Color右边的> 出现Color Editor对话框> 将RGB三原色的分别值调为255、90、130> Close > 关闭Color Editor对话框> OK > 关闭Appearance Editor对话框> 在Set Object Appearance 右边的列表框中选Quilts > 在屏幕上选择五边形曲面 >> Done Sel > Okay> 如图53所示> Close > 关闭Appearances对话框第二十九步保存在工具栏上单击> 接受以文件名FOOTBALL.PRT保存第三十步回到线框视图下在工具栏上单击第三十一步旋转和复制曲面Transform > Move | Copy | Done> 选择如图54所示的曲面> Done Sel> Rotate > Crv/Edg/Axis选择如图55所示的轴A3> Okay> 输入旋转角度：72 > Done Move > 完成后如图56> Done/Return > 回到FEAT菜单下第三十二步镜像曲面Pattern > 选择如图57曲面> General | Done> 选择72为修改的增量> 输入增量：72 > Done> 输入镜像的总数：4 > Done > 完成后如58所示第三十三步着色看看在工具栏上单击> 着色图如图59第三十四步另存为在工具栏上单击> 输入新的文件名：football。

x6340604查看公开信息发送悄悄话给x6340604查找x6340604 发表的更多帖子添加x6340604 到联系人列表lei8495普通会员注册日期: 2006-09-27住址: 武汉帖子: 119积分: 1#17(permalink)发表于2008-07-09, 13: 09 [ 回复][ 快速回复]你这个足球太硬了,看我的.上传的缩略图发表于2009-04-15, 16: 10 [ 回复][ 快速回复]足球建模常被认为是一个挑战，其主要原因是在于里面包含一些比较复杂的空间几何计算。

这里提供一个利用工程软件的装配关系来建模的例子，该法省略了几乎所有的计算内容，希望能达到举一反三的作用。

这个例子是在Solidworks里做出来的，其他的工程软件类似，因为都有装配功能。

第一步，先做一个正三角面，并保存为零件格式：上传的图像本帖评分记录mocodakcy2009-04-16 15:38:35 积分+1Nice!此帖于2009-04-15 16: 31被夜神编辑.我要变成野兔夜神查看公开信息发送悄悄话给夜神查找夜神发表的更多帖子添加夜神到联系人列表夜神【设计竞赛与活动】版主注册日期: 2003-04-27帖子: 4,254积分: 41#2(permalink)发表于2009-04-15, 16: 12 [ 回复][ 快速回复]第二步，新建一个装配体文档，多次调入第一步中的三角面零件，并设置相应角点为“重合”关系，做出一个正20面体这一步是关键，装配体建模中的配合关系设置包含了很多的空间计算内容，可以让我们少跟数学打交道上传的图像此帖于2009-04-15 16: 32被夜神编辑.我要变成野兔夜神查看公开信息发送悄悄话给夜神查找夜神发表的更多帖子添加夜神到联系人列表夜神【设计竞赛与活动】版主注册日期: 2003-04-27帖子: 4,254积分: 41#3(permalink)发表于2009-04-15, 16: 15 [ 回复][ 快速回复]第三步，把这个正20面体保存为零件格式，在零件编辑环境下切掉各角（切掉边长的三分之一）12个角都切掉后，这个物体就跟足球类似了，只是各面不是曲面，而是平面。

自己跟着搞的普通足球与五星足球再来一个变形的首先，用“正多边形”（polygon）制作出一个正五边形和一个正六边形，大小位置随意。

利用编辑命令里的“移动”（move）、“旋转”（rotate）、“缩放”（scale），使得五边形和六边形的一条边完全重合。

注意旋转和缩放命令要运用“参照”来达到精确定位的效果。

复制一个六边形，与先前一个六边形相邻并和五边形的一条边重合。

该步骤要用到“复制”（copy）、“旋转”（rotate）命令。

三维网技术论坛, \9 x' B2 c0 q2 k. i0 I) x根据两个六边形，分别绘制下面两条直线。

以两垂直直线的交点为原点，两直线方向分别为Y和Z轴方向（或X和Z轴方向），其中Z轴方向要和五边形一边的方向一致。

然后以原点为圆心，六边形端点为半径作圆，该圆会与俯视图垂直，换个视角就可以看到圆了。

三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江- O3 ~9 V, K( Z( c% z4 c* I样的道理，做另外一个六边形相关的圆，由于两个做法都是完全一样的，只是角度有偏差，所以两个圆在空间上有两个交点。

在中望CAD中捕捉这个交点不是一件很容易的事情，可以利用把圆拉伸为圆柱，取两圆柱的差集，就可以捕捉到这个交点了。

连接两圆的交点和两垂直线的垂足作一条直线，留作参考线。

做好后红色的图形都可以不要了，直接删除掉。

改变坐标系，为图示模样。

以原点为旋转基点，参照两直线的夹角旋转六边形。

也就是让六边形翻转起来。

做完后，除了五边形和六边形外，其它的图形可以删除了。

找出五边形和六边形的中心点，以五边形或六边形的面为基准面，做经过中心点的垂线，两条垂线相交的点即为足球的球心。

连接五边形和六边形相邻三边的中点，作出个三角形，再变三角形为一个平面。

“拉伸”（extrude）三角形面为一个三棱柱，再用“剖切”（slice），以球心和三角形的端点为剖切面，剖切三次，直到把它变为以球心为端点的三棱锥体。

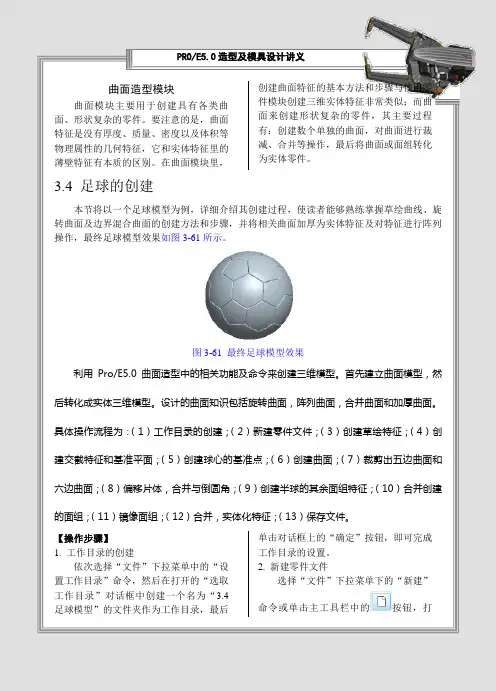

PRO/E5.0造型及模具设计讲义视频精讲曲面造型模块曲面模块主要用于创建具有各类曲面、形状复杂的零件。

要注意的是，曲面特征是没有厚度、质量、密度以及体积等物理属性的几何特征，它和实体特征里的薄壁特征有本质的区别。

在曲面模块里，创建曲面特征的基本方法和步骤与使用零件模块创建三维实体特征非常类似；而曲面来创建形状复杂的零件，其主要过程有：创建数个单独的曲面，对曲面进行裁减、合并等操作，最后将曲面或面组转化为实体零件。

3.4 足球的创建本节将以一个足球模型为例，详细介绍其创建过程，使读者能够熟练掌握草绘曲线、旋转曲面及边界混合曲面的创建方法和步骤，并将相关曲面加厚为实体特征及对特征进行阵列操作，最终足球模型效果如图3-61所示。

图3-61 最终足球模型效果利用Pro/E5.0曲面造型中的相关功能及命令来创建三维模型。

首先建立曲面模型，然后转化成实体三维模型。

设计的曲面知识包括旋转曲面，阵列曲面，合并曲面和加厚曲面。

具体操作流程为：（1）工作目录的创建；（2）新建零件文件；（3）创建草绘特征；（4）创建交截特征和基准平面；（5）创建球心的基准点；（6）创建曲面；（7）裁剪出五边曲面和六边曲面；（8）偏移片体，合并与倒圆角；（9）创建半球的其余面组特征；（10）合并创建的面组；（11）镜像面组；（12）合并，实体化特征；（13）保存文件。

【操作步骤】1. 工作目录的创建依次选择“文件”下拉菜单中的“设置工作目录”命令，然后在打开的“选取工作目录”对话框中创建一个名为“3.4足球模型”的文件夹作为工作目录，最后单击对话框上的“确定”按钮，即可完成工作目录的设置。

2. 新建零件文件选择“文件”下拉菜单下的“新建”命令或单击主工具栏中的按钮，打图3-62草绘一个正五边形（2）草图绘制完后，单击草绘工具栏中的按钮。

如图3-63所示。

图3-63 完成的草绘曲线3）单击绘图窗口右侧工具栏中的“草绘”按钮，在绘图窗口或模型树中选择TOP基准平面作为草绘平面，选图3-64草绘中心线和一条边（4）草图绘制完后，单击草绘工具栏中的按钮，在草绘图形还处于红色选中状态的时候，单击，接受所有默认设置，单击按钮。
