新建济南至青岛高速铁路胶州北站相关工程测量监理细则编制：审批：二0一六年九月目录一、建设项目与勘测概述 (1)1.建设项目 (1)二、施工测量监理工作的依据 (1)三、施工测量监理的准备工作 (1)四、工程施工测量系统图及监理项目部测量组织机构图 (2)五、交桩及施工复测 (3)5.1交桩及施工复测监理工作程序 (4)5.2交桩 (4)5.3施工复测 (5)5.4施工复测的监理工作要点 (7)六、线路控制网CPⅡ的加密测量 (8)6.1线路控制网CPⅡ加密测量监理工作程序 (8)6.2线路控制网CPⅡ加密测量的技术要求 (9)6.3线路控制网CPⅡ加密测量的监控要点 (9)七、施工控制网测量 (10)7.1施工控制网测量监理工作程序 (10)7.2施工控制网测量的技术要求 (11)7.3施工控制网测量的监控要点 (13)八、施工放样测量 (14)8.1施工放样测量监理工作程序 (14)8.2施工放样测量的技术要求 (14)8.3施工放样测量的监控要点 (15)九、竣工测量 (16)9.1竣工测量的技术要求 (16)一、建设项目与勘测概述1.1项目的地理位置和工程概况胶州北站改建采用济青高铁正线外包胶济客专车场，在胶州北站西侧济青高铁与既有胶济客专贯通，利用胶济客专通道引入青岛站，在胶州北站胶济客专与济青高铁机场方向正线贯通，引入红岛车站。

为解决胶济客专与济青高铁间跨线车运行，在胶州北站济南端修建胶济济青上下行联络线，济青转胶济跨线车利用站内渡线通过。

车站设到发线 9 条（含正线 4 条），站台 3 座。

济青下行方向设到发线 3 条（含正线 1 条），车场北侧设 550×8.0×1.25m 侧式站台 1 座，与胶济客专车场共用中间站台，将既有站台帮宽为 550×12.0×1.25m，到发线有效长度满足 650m。

车站咽喉区相应改建。

既有旅客地道接长，接长部分宽度为 8m。

由于既有车站部分生产房屋不能满足防火规范要求，将车站站房、牵引变电所、公安派出所、工务工区、信号楼等房屋拆迁还建。

二、施工测量监理工作的依据2.1《客运专线无碴轨道铁路工程测量暂行规定》(铁建设[2006]189号)；2.2《客运专线无碴轨道铁路工程施工质量验收暂行标准》(铁建设[2007]85号)；2.3《全球定位系统(GPS)铁路测量规程》(TB10054-97)；2.4《国家一、二等水准测量规范》(GB12897—2006)；2.5《新建铁路工程测量规范》(TB10101-99)；2.6《客运专线铁路工程路基施工质量验收暂行标准》(铁建设［2005］160号)；2.7《客运专线铁路工程桥涵施工质量验收暂行标准》(铁建设［2005］160号)；2.8《高速铁路工程测量规范》（TB10601-2009）；2.9已批复的监理规划。

三、施工测量监理的准备工作3.1依据委托监理合同和工程项目的规模及复杂程度，配置测量监理工程师、测量仪器和设备、计算机和测量计算软件，检查测量仪器鉴定和测量计算软件的有效性。

3.2参加设计交底，熟悉线路测量资料和设计图纸，建立测量控制台帐。

3.3组织测量技术培训。

..四、工程施工测量系统图勘测阶段基础平面控制网CPⅠ B级采用GPS控制网级别基线边方向中误差最弱边相对中误差CPⅠ≤1.3″1/180000线路控制网CPⅡ C级采用GPS控制网级别基线边方向中误差最弱边相对中误差CPⅡ≤1.7″1/100000高程控制网水准测量二等基础平面控制网CPⅠ B级采用GPS复测复测结果与勘测成果X、Y坐标差值≤±20mm时采用勘测成果,否则,应重新测量.施工复测线路控制网CPⅡ C级采用GPS复测复测结果与勘测成果X、Y坐标差值≤±15mm时采用勘测成果,否则,应重新测量.高程控制网水准测量二等复测高差与勘测高差的较差≤6√L施工控制测量线路控制网加密CPⅡ C级采用GPS测量施工控制网桥梁控制网测量工程施工测量系统图(图4.1)施工放样测量沉降变形观测线下工程竣工测量施工放样坐标计算单报检施工放样测量成果单报检监理项目部测量组织机构图（图4.2）测量监理负责人：支瞳测量监理员：刘健测量监理员：郭玉辉五、交桩及施工复测5.1交桩及施工复测监理工作程序(见图5.1)5.2交桩5.2.1监理站测量部和现场专业测量工程师参加业主组织的勘察设计单位向承包人现场交接基础平面控制网CP Ⅰ、线路平面控制网CP Ⅱ、高程控制网点；接收勘察设计单位移交的CP Ⅰ、CP Ⅱ控制网的GPS 点、水准点成果表和测量技术报告。

5.2.2勘察设计单位向承包人交桩的范围应包括： (1)CP Ⅰ、CP Ⅱ控制网的GPS 点、水准点成果表及点之记。

(2)桩橛包括CP Ⅰ、CP Ⅱ控制网的GPS 点、水准点等。

施工前准备施工交桩、复测监理工作程序(图5.1)流程 要求责任人 接收控制网(CP Ⅰ、CP Ⅱ、水准基点)资料，参与桩位现场交接熟悉图纸，配置测量仪器、组织人员培训测量部 监理组审核承包人平面、高程控制网复测方案巡检(抽查)或旁站承包人 平面、高程控制网复测核查控制网的布设、点的数量及测量成果的精度，会签交桩纪要1.审核重点：(1)审核复测标准：CP Ⅰ(B 级)、CP Ⅱ(C 级)、水准测量(二等)；(2)审核承包人测量资质、人员资格、仪器精度及鉴定的有效性、作业方法。

2.填写审核记录、形成审核意见。

审核承包人复测成果报告重点审核复测坐标、高程与原测量坐标、高程较差的精度，并形成审核意见(TA7)。

1.巡检的重点：(1)核对测量人员、仪器；(2)检查作业方法和记录。

2.形成巡检(抽查)或旁站记录。

承包人向业主报送复测方案承包人向业主报送复测成果报告测量部 测量部测量部测量部 监理组(3)测量技术报告。

5.2.3当上述资料齐全，现场桩橛数量与资料相符时，参加交桩的监理人员应交桩纪要上签字，并形成交桩记录。

5.2.4若桩橛位丢失，且需补设时，承包人应向建设单位反映，要求勘察设计单位补测。

5.3施工复测交桩工作完成后，监理工程师应监控承包单位的施工复测工作，审核承包人平面、高程控制网复测方案；核查承包人的资质(测量部分)和测量人员的资格、测量仪器检定证书的有效性；对承包人平面、高程控制网的复测进行巡检；组织相邻施工单位对分界点进行确认和搭接；审核承包人的复测成果报告。

5.3.1施工复测的内容(1)CPⅠ、CPⅡ控制网的GPS点坐标；(2)水准点间的高差。

5.3.2施工复测的技术要求5.3.2.1 平面控制网复测的技术要求(1)CPⅠ、CPⅡ控制网施工复测采用的方法(GPS测量)、使用的仪器和精度应符合相应等级的规定。

(2)GPS测量的精度指标控制网级别基线边方向中误差最弱边相对中误差CPⅠ≤1.3″1/180000CPⅡ≤1.7″1/100000(3)GPS测量的主要技术要求等级一等二等三等四等五等a(mm) ≤5≤5≤5≤5≤10b(mm/km) ≤1≤1≤1≤2≤2 注:a-固定误差；b－比例误差系数(4)各级GPS网相邻点间弦长精度用公式σ=+√a2+(b×d)2计算σ-基线长度中误差(mm)；d－基线或环的平均边长(km)。

(5)GPS点的施工复测应按表5.1中的基本技术要求执行，GPS复测网构网应与勘测网一致。

表5.1 各级GPS测量作业的基本技术要求等级项目一等二等三等四等五等静态测量卫星高度角(°) ≥15 ≥15 ≥15 ≥15 ≥15有效卫星总数≥4 ≥4 ≥4 ≥4 ≥4 有效时段长度(min) ≥120 ≥90 ≥60 ≥45 ≥40 观测时段数≥2 ≥2 1～2 1～2 1 数据采样间隔(S) 10～60 10～6010～6010～3010～30接收机类型双频双频双频单/双频单/双频PDOP或GDOP ≤6 ≤6 ≤8 ≤10 ≤10 (6)平面控制网点的复测应从前一标段的至少一个CPⅠ、CPⅡ点起测，逐一进行测量，直至到后一标段的至少一个CPⅠ、CPⅡ点。

5.3.2.2高程控制网复测的技术要求(1)水准点复测按二等水准测量要求进行，其主要技术要求应符合表5.2的规定。

表5.2 二等水准测量精度要求(mm)水准测量等级每千米水准测量偶然中误差M△每千米水准测量全中误差M W限差检测已测段高差之差往返测不符值附合路线或环线闭合差左右路线高差不符值二等≤1.0 ≤2.0 6L4L4L——注：表中L为往返测段、附合或环线的水准路线长度，单位km。

(2)水准测量使用的仪器应满足表5.3的要求。

表5.3 水准测量使用的仪器精度要求测量等级仪器等级视距(m)视距差(m)视距累积差(m)视线高(m)读数取位(mm)二DS1 ≤50 光学≤1.0电子≤1.5光学≤3.0电子≤6.0下丝读数≥0.3电子:≤2.8,且≥0.550.01DS0.5 ≤60(3)线路跨越江河、深沟时：①当视线长度在100m内时，应在测站上变换仪器高度观测两次，两次高差之差≤1.5mm时取两次结果的中数；②当视线长度大于100m小于300m时，应按跨河水准测量要求进行测量，其最少时间段数、双测回数、半测回中的组数均为2。

(4)高程控制网点的复测应从前一标段段的至少一个二等水准点起测，逐一进行测量，直至到后一标段的至少一个二等水准点。

5.3.2.3复测结果判定(1)当复测自身精度符合精度要求后，可将复测结果与设计单位提供的勘测成果进行比较：①CPⅠ点的X、Y坐标差值≤20mm；CPⅡ点的X、Y坐标差值≤15mm②水准点间高差之差≤6L时。

符合以上要求时，应采用设计单位提供的勘测成果。

(2)不符合上述要求时，必须重新复测。

当确认设计单位勘测资料有误或精度不符合规定要求时，应与设计单位协商，对勘测成果进行改正。

(3)当复测结果与设计单位提供的勘测成果相符时，对平面和高程控制网点的复测成果予以审签。

5.3.3复测桩橛保护监理工程师应督促承包单位对复测后的平面和高程控制网点及相应的护桩采取必要的保护措施，定期进行检查和复测，以确桩位准确，完好无损。

5.4施工复测的监理工作要点5.4.1审核承包人平面、高程控制网的复测方案。

审核的重点：(1)是否按5.3.2复测技术要求确定复测技术标准、作业方法；(2)核查承包人的测量资质证书、人员资格证书、仪器精度及检定证书、数据处理软件的鉴定(检测)证书等资料是否齐全有效。

5.4.2巡检或抽查承包人平面、高程控制网的复测过程。

巡检的重点：(1)核查测量人员的资格证书、仪器检定证书；(2)检查测量作业方法；(3)检查测量记录;(4)检查桩橛保护。

5.4.3审核承包人平面、高程控制网复测成果报告。

合集下载

施工测量监理实施细则

施工测量监理实施细则

目录一、工程基本情况二、监理工作依据三、监理人员及仪器配置四、施工测量监理的过程控制点及主要措施施工测量是决定工程质量的关键工作，为有效实施监理质量监控工作，并加强对工程地基基础、结构、装修等实体质量验收的实测工作，特编制本监理实施细则，与本工程其它监理实施细则配套使用。

一、工程基本情况1.工程概况2.工程施工测量监理工作的特点与难点：⏹本工程施工场区面积大，施工测量精度要求高；⏹本工程主体结构复杂；基础标高变化多；主体结构内有错层、夹层；存在斜向、异型构件及空间曲面；预留洞口及埋设件多。

⏹变形监测项目多，直接涉及施工及结构安全；⏹实施总承包及专业分包，测量的统一管理极为重要；⏹大跨度、高大空间的测量有一定作业难度及安全隐患；二、监理工作依据1.《中华人民共和国计量法》2.《工程建设标准强制性条文》3.经审批的设计文件4.测量起始依据文件⏹钉桩成果单编号：----；⏹工程定位图类别：----，编号：----，版号：----，出图日期：----；⏹设计变更编号：----；5.监理合同文件6.《建设工程监理规程》（DBJ01-41-2002）7.《建筑工程资料管理规程》（DB11/T695-2009）8.《建筑工程施工技术管理规程》（DBJ01-80-2003）9.《混凝土结构工程施工质量验收规范》（GB50204-2002）10.《建筑基坑工程监测技术规范》（GB50497-2009）11.《工程测量规范》（GB50026-2007）12.《建筑变形测量规范》（JGJ8-2007）13.《建筑施工测量技术规程》（DB11/T446-2007）三、监理人员及仪器配置1.人员配置为保证本工程施工测量监理工作的水平、充分发挥监理单位专职测量监理机构—测量检测部的作用，监理单位测量检测部的专业测量人员常驻项目监理机构。

由专业测量人员及项目土建监理工程师共同协助项目总监理工程师实施施工测量监理。

需使用测量仪器实测的测量监理项目，由专业测量人员完成操作及记录、或指导项目土建监理人员完成操作及记录。

(完整版)工程测量监理实施细则

(完整版)工程测量监理实施细则

(完整版)工程测量监理实施细则范本1：1.引言1.1 目的本文档旨在规范和指导工程测量监理的实施过程，确保监测和测量工作按照相关规范和标准进行，达到项目的质量和安全要求。

1.2 适用范围本文档适用于所有需要进行工程测量监理的项目。

2.术语和定义2.1 工程测量监理工程测量监理是指对工程项目进行测量和监测的工作，包括测量仪器的选择、校正和使用，数据的采集、处理和分析等。

2.2 测量现场测量现场是指进行测量工作的实际施工场地。

3.测量设备和仪器3.1 选择原则选择测量设备和仪器时，应根据项目的具体要求，考虑精度、可靠性、适用性等因素。

3.2 校正和保养测量设备和仪器应定期进行校正和保养，以保证其准确度和可靠性。

4.测量方法和技术4.1 测量点的确定根据项目的设计要求，确定测量点位，并进行标记。

4.2 测量方法根据项目的具体要求，选择合适的测量方法，如全站仪测量、水准仪测量等。

4.3 数据采集和处理测量数据应及时、准确地进行采集，并进行合理的处理和分析，以得出可靠的测量结果。

5.测量报告测量报告应包括以下内容：5.1 测量点位的基本信息5.2 测量结果和误差分析5.3 测量数据的图表展示5.4 其他需要说明的事项6.附件本文档涉及的附件包括测量设备和仪器的校正记录、测量报告范本等。

7.法律名词及注释7.1 工程测量监理根据《中华人民共和国建设工程监理条例》，工程测量监理是指对工程项目进行测量和监测的工作。

8.结束语本文档详细介绍了工程测量监理的实施细则，包括测量设备和仪器的选择、校正和使用，测量方法和技术的应用，以及测量报告的编制等。

通过遵循本文档的要求，可以确保工程测量监理的工作按照规范进行，达到项目的质量和安全要求。

附件：1.测量设备和仪器校正记录2.测量报告范本3.其他相关附件法律名词及注释：1.工程测量监理：根据《中华人民共和国建设工程监理条例》，工程测量监理是指对工程项目进行测量和监测的工作。

测量监理工作实施细则

测量监理工作实施细则

测量监理工作实施细则一、引言测量监理工作是建设工程监理过程中重要的环节之一，负责对工程测量数据进行监控和管理，确保工程施工过程中的测量工作准确、及时、有效。

本细则为了规范测量监理工作的实施，提高监理工作的质量和效率，特制定本测量监理工作实施细则。

二、测量监理人员的要求和工作职责1.测量监理人员应具备相关专业知识和经验，熟悉工程测量原理、方法和设备的使用。

2.测量监理人员应熟悉工程图纸、规范和施工方案，了解工程的测量要求和标准。

3.测量监理人员应具备独立操作测量设备的能力，能够熟练进行实地测量和数据处理。

4.测量监理人员应具备良好的沟通协调能力，能够与施工单位和设计单位进行有效的沟通和协调。

5.测量监理人员应具备严谨细致的工作态度，注重数据的准确性和可靠性。

三、测量监理工作的流程和要求1.工程测量前的准备工作（1）测量监理人员应仔细研究施工图纸和规范要求，了解工程测量的目的和要求。

（2）测量监理人员应分析施工方案，确定测量的重点和难点。

（3）测量监理人员应检查测量设备的完好性和准确性，确保在测量过程中可以得到准确的数据。

2.工程测量的实施工作（1）测量监理人员应与施工单位进行协调，确定测量的时间和地点。

（2）测量监理人员应对现场进行勘察，确定测量的基点和控制点。

（3）测量监理人员应按照测量方案进行测量，确保测量数据的准确性和可靠性。

（4）测量监理人员应记录测量数据，并进行数据处理和分析。

3.工程测量的监控和管理（1）测量监理人员应对施工单位的测量工作进行监控，确保其按照工程测量要求进行操作。

（2）测量监理人员应对测量数据进行质量检查，发现问题及时与施工单位和设计单位进行沟通，并提出处理建议。

（3）测量监理人员应组织测量数据的归档和备份，确保数据的完整性和安全性。

（4）测量监理人员应撰写测量监理报告，对工程测量工作进行总结和评价。

四、测量监理工作的交流与合作1.测量监理人员应与设计单位进行充分的沟通和协调，确保工程测量的准确性和可行性。

测量监理实施细则

测量监理实施细则

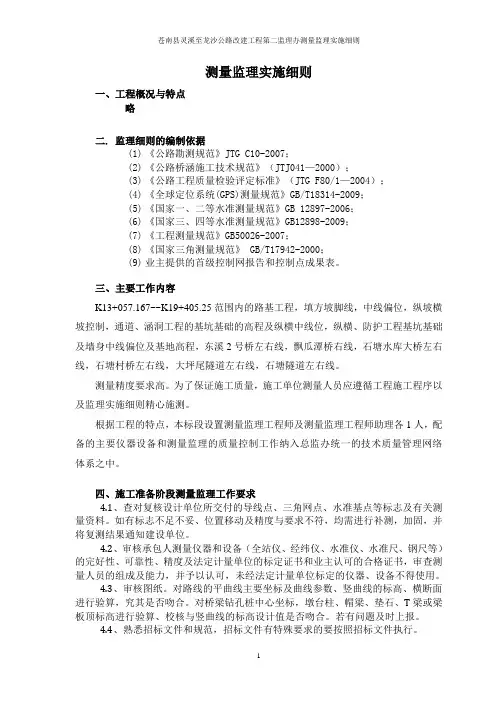

测量监理实施细则一、工程概况与特点略二. 监理细则的编制依据(1)《公路勘测规范》JTG C10-2007；(2)《公路桥涵施工技术规范》（JTJ041—2000）；(3)《公路工程质量检验评定标准》（JTG F80/1—2004）；(4)《全球定位系统(GPS)测量规范》GB/T18314-2009；(5)《国家一、二等水准测量规范》GB 12897-2006；(6)《国家三、四等水准测量规范》GB12898-2009；(7)《工程测量规范》GB50026-2007；(8)《国家三角测量规范》 GB/T17942-2000；(9)业主提供的首级控制网报告和控制点成果表。
