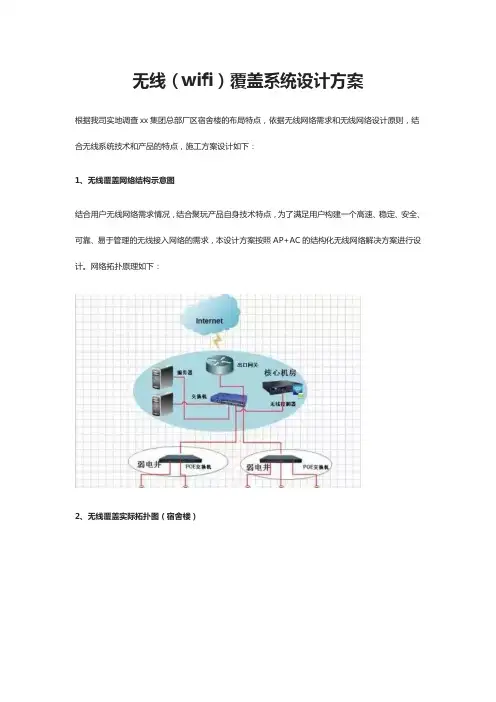

无线（wifi）覆盖系统设计方案根据我司实地调查xx集团总部厂区宿舍楼的布局特点，依据无线网络需求和无线网络设计原则，结合无线系统技术和产品的特点，施工方案设计如下：1、无线覆盖网络结构示意图结合用户无线网络需求情况，结合聚玩产品自身技术特点，为了满足用户构建一个高速、稳定、安全、可靠、易于管理的无线接入网络的需求，本设计方案按照AP+AC的结构化无线网络解决方案进行设计。

网络拓扑原理如下：2、无线覆盖实际拓扑图（宿舍楼）3、无线设备点位设计实际部署方式需要根据现场实际勘测、信号测试情况，无线网络采取蜂窝式部署方式。

xx总部宿舍楼：暂定部署按7800平方米覆盖，宿舍人数较多每150-300平方米需要一个AP,预计总AP数量约为28个：4、AP 点位图（每层宿舍楼）根据覆盖区域面积要求，AP点施工规划图如下（实际施工中可能会此规划图稍有偏差，具体方案以现场施工要求和条件为准）：5、弱电施工布线图（均采用无插座POE供电，安全可靠）6.设计依据网络标准：支持IEEE802.11n，IEEE802.11g，IEEE802.11b，IEEE 802.3u，IEEE13802.3af；ü传输速率：300M：-65dBm@10% PER；150M：-68dBm@10% PER；108M：-70dBm@10% PER；54M：-72dBm@10% PER11M：-85dBm@8% PER；6M：-88dBm@10% PER；1M：-90dBm@8% PER；ü介质访问协议：CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5lü调制：DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM7.无线覆盖技术指标待覆盖区域内95％以上的位置，信号场强大于等于-75dBm；WIFI 覆盖区域内99%的区域的WIFI 的接入成功率大于95%；单AP 并发用户数不低于30 人/台；天线口的出口功率控制在10-15dBm 为宜，最大不超过15dBm（有室内分布系统时需有此指标），放装AP 设备输出射频功率小于20dBm；8.设备选型情况AP 选用室内放装型设备、内置天线，不建设分布系统，设备射频输出功率为100mW，采用POE 供电；所有AP接入有线汇聚到交换机；9.系统支持并发用户数在本次WIFI 工程：(1) 覆盖区域网络AP 数量：每层宿舍楼3个AP。

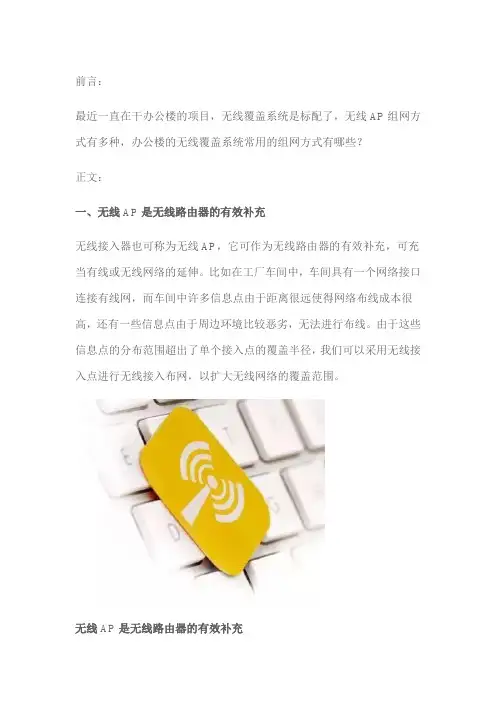

前言：最近一直在干办公楼的项目，无线覆盖系统是标配了，无线AP组网方式有多种，办公楼的无线覆盖系统常用的组网方式有哪些？正文：一、无线AP是无线路由器的有效补充无线接入器也可称为无线AP，它可作为无线路由器的有效补充，可充当有线或无线网络的延伸。

比如在工厂车间中，车间具有一个网络接口连接有线网，而车间中许多信息点由于距离很远使得网络布线成本很高，还有一些信息点由于周边环境比较恶劣，无法进行布线。

由于这些信息点的分布范围超出了单个接入点的覆盖半径，我们可以采用无线接入点进行无线接入布网，以扩大无线网络的覆盖范围。

无线AP是无线路由器的有效补充无线AP不能直接跟ADSL MODEM相连，所以在使用时必须再添加一台交换机或者集线器：使用下面的拓扑架构时，AP和无线路由的用法是一样的。

不过，大部分无线路由器由于具有宽带拨号的能力，因此可以直接跟ADSL MODEM连接进行宽带共享。

无线AP组网拓扑图上面就是较为常用的无线AP组网拓扑图。

二、无线AP模式的组网方案AP接入点模式是无线AP的基本工作模式，用于构建以无线AP为中心的集中控制式网络，所有通信都通过AP来转发，类似于有线网络中的交换机的功能。

这种模式下连接方式大致如下图所示：无线接入器以AP模式组网拓扑图AP既可以和无线网卡建立无线连接，也可以和有线网卡通过网线建立有线连接。

如果只有一个LAN口，一般不用它来直接接电脑，而是用来与有线网络建立连接，直接连接前端的路由器或者是交换机。

在这种模式下，无线1到13。

选择中应该注意的是，如果周围环境中还有其他的无线网络，尽量不要与它使用相同的频率段。

然后选择无线AP的工作的模式同时注意开启无线功能，就是不要选中“关闭无线功能”的这个选项即可。

选中“Access Point”选项，设置好SSID号即可。

注意，通过无线方式与我们的无线AP建立连接的无线网卡上设置的SSID号必需与我们无线AP上设置的SSID号相同，否则无法接入网络。

学校目前已建成较为完善的校园网络基础教学设施和各种应用系统，形成了以现代网络信息技术为载体的公共服务体系，在本科教学中发挥了重要作用。

我校是1995年全国首批百所加入中国教育与科研网的高校之一。

多年来，在石油高校网络建设项目、国家西部大学校园计算机网络建设项目、日元贷款和学校自筹资金的支持下，使用先进的网络技术和核心设备建成了光缆连接整个校园内永久性建筑的、结构合理的校园网。

网络核心层采用两台高性能万兆交换设备构成双核架构。

在用户密集的学生区使用双引擎思科6509交换机，并通过万兆链路与核心交换机互连。

其它各区域汇聚节点使用思科4500等交换机均以双千兆链路分别连接到两个核心交换机，同时向下汇聚该区域内部各个楼宇的网络流量，形成层次合理、收敛快、转发高速、扩展性强、运转高效的三层网络结构，并能提供IPv6支持。

在休闲广场、图书馆阅览厅、会议中心等公共区域实现无线网络覆盖。

成都校区校园网网络拓扑图成都校区校园无线网络分布示意图校园网覆盖了学校教学、科研、行政办公、教工与学生生活区，总计信息点数24000多个。

开通了教育网、电信和网通三个出口，出口总带宽为500M，出口带宽利用率达到93%以上。

成都、南充两校区通过2M专线连接，实现了视频会议传输。

部署了企业级硬件防火墙、入侵检测系统和趋势防杀病毒等软硬件，构成了校园网络安全防御系统。

配置了85KVA不间断电源系统，充分保障了校园网重要交换设备和应用服务器的正常运行。

拥有16个C类教育网网络地址、32个电信IP地址和32个网通IP地址，构成了统一的校园网络环境，为全校教学、科研、管理、生活提供了设施完善、建设水平高、运行良好的网络平台。

我校“西部大学校园计算机网络建设工程”通过教育部专家组的实地检查和整体验收，学校被评为“四川省高等学校校园网建设优秀单位”。

校园网为本科教学提供了良好的数字化平台。

学校门户网站、各院系与部门的二级网站、英语教学网站、新闻中心网站、党建网站、校团委网站等形成一定规模。

大校园园网网络拓扑构造图大校园园网网络拓扑构造图
该校园根底发明分三个期间，1996--2000年，树立与电信的DDN专线，教学科研拨号上网；2000年--2004年，完毕校园千兆骨干、百兆桌面，掩盖全校悉数楼宇的以太园区网；2004年--2008年，主张数字校园发明项目，完毕了校园网的扩容晋级、存储与安全体系、数字教学支撑体系、教学电子政务体系、数据基地及运用体系5个发明项目。

如今，校园出口带宽为1.8G，包含：教学网300兆，公网500兆，IPv6十00兆，信息点22000个，注册上网用户数20000多个。

校园网公共作业设备近千台，万兆级基地沟通机，骨干网支撑组播和IPv6。

教学区施行免费上网，家族区选用802.11X认证体系，学生区选用流量计费认证体系，实名注册。

安顿有双防火墙、侵略查看、网络审计、流控处理等体系，确保校园网的作业安全。

选用流量定量免费、过量分段计费处理办法，使技能办法和处理办法有用联络。

1。

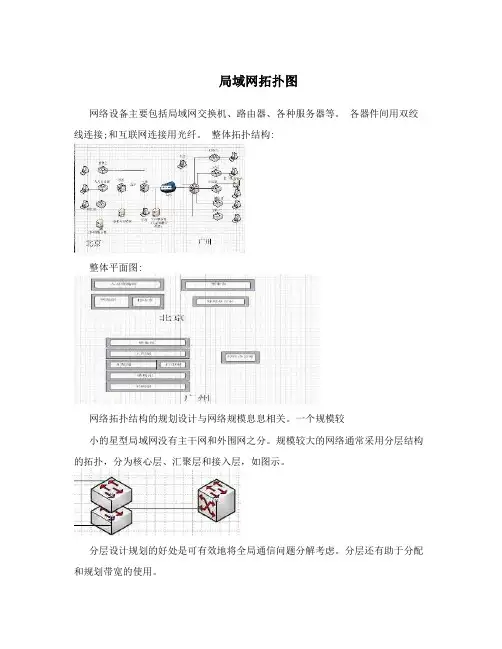

局域网拓扑图网络设备主要包括局域网交换机、路由器、各种服务器等。

各器件间用双绞线连接;和互联网连接用光纤。

整体拓扑结构:整体平面图:网络拓扑结构的规划设计与网络规模息息相关。

一个规模较小的星型局域网没有主干网和外围网之分。

规模较大的网络通常采用分层结构的拓扑，分为核心层、汇聚层和接入层，如图示。

分层设计规划的好处是可有效地将全局通信问题分解考虑。

分层还有助于分配和规划带宽的使用。

主干网络又称为核心层，用以连接服务器群、建筑群到网络中心，或在一个较大型建筑物内连接多个交换机管理间到网络中心设备间;用以连接信息点的“毛细血管”线路及网络设备称为接入层，根据需要在中间设置汇聚层。

汇聚层和接入层又称为外围网络。

要不要汇聚层，采用级联还是堆叠，要视网络信息流的特点而定，堆叠体内能够有充足的带宽保证，适宜本地(楼宇内)信息流密集、全局信息负载相对较轻的情况;级联适宜于全网信息流较平均，且汇聚层交换机大都具有组播和初级QoS(服务质量)管理能力的场合，适合处理一些突发的重负载(如VOD视频点播)，但增加汇聚层的同时也会使成本提高。

北京总部拓扑结构:北京分部拓扑结构:管理服务器包括:邮件服务服务器、Fileserver1的文件服务器、应用服务器、数据库服务器;包含FTP服务、DNS服务、Web服务等。

企业的文件服务器上有一个给员工保存文件的共享文件夹。

要求管理人员每人最多可以保存500MB文件，一般工作人员最多可以保存200MB文件，短期员工最多可以保存100MB文件。

企业中有一个名为Fileserver1的文件服务器，这台文件服务器上有一个共享文件夹叫shared folder，里面有几千份文档供企业的工程师使用。

为保证共享文件夹数据的安全性，需要对此共享文件夹进行严格审核，并进行每天一次的备份。

企业的主要数据都放置在北京的一号办公大楼服务器中。

研发部打印机服务器管理4台型号相同并集中放置在打印室的网络激光打印机，现在要求管理人员在使用这些打印机时要比一般员工有更高的优先级。

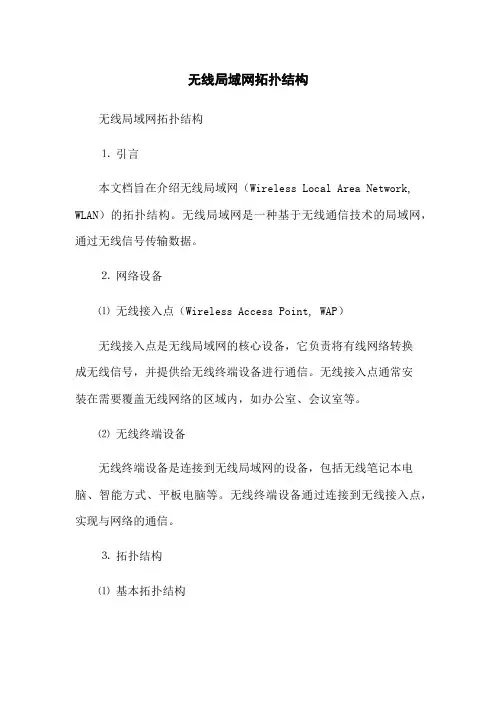

无线局域网拓扑结构无线局域网拓扑结构⒈引言本文档旨在介绍无线局域网（Wireless Local Area Network, WLAN）的拓扑结构。
