微机原理课后作业答案(第五版)

微机原理习题第一章绪论习题与答案1. 把下列二进制数转换成十进制数、十六进制数及BCD码形式;2 =解：2 = == 1001 0010 0101BCD2. 把下列十进制数转换成二进制数;1 100D =2 1000D =3 =解：1 100D = 01100100B3 =3. 把下列十六进制数转换成十进制数、二进制数;1 2B5H =2 =解：1 2B5H = 693D = 0010 1011 0101B2 = = 0100 1100 0101 B4. 计算下列各式;1 A7H+B8H =2 E4H-A6H =解：1 A7H+B8H = 15FH2 E4H-A6H = 3EH5. 写出下列十进制数的原码、反码和补码;1 +892 -37解：1 +89 原码、反码和补码为: 01011001B6．求下列用二进制补码表示的十进制数101001101补 =解：101001101补 = 77D7．请用8位二进制数写出下列字符带奇校验的ASCII码; 1C： 1000011 2O： 10011113M： 1001101 4P： 1010000解：1C：0 1000011 2O： 0 10011113M：1 1001101 4P： 1 10100008．请用8位二进制数写出下列字符带偶校验的ASCII码; 1+：0101011 2=： 01111013：0100011 4>： 0111110解：1+：0 0101011 2=： 1 01111013：1 0100011 4>： 1 01111109．叙述 CPU 中PC的作用;解：PC是CPU中的程序计数器,其作用是提供要执行指令的地址;第二章微处理器体系与结构习题与答案1. 8086／8088 CPU 由哪两大部分组成请分别叙述它们的功能;解：8086/8088 CPU均由两个独立的逻辑单元组成,一个称为总线接口单元BIUBus Interface Unit,另一个称为执行单元EUExecution Unit;总线接口单元BIU取指令时,从存储器指定地址取出指令送入指令队列排队；执行指令时,根据EU命令对指定存储器单元或I/O端口存取数据;执行单元EU任务是执行指令,进行全部算术逻辑运算、完全偏移地址的计算,向总线接口单元BIU提供指令执行结果的数据和偏移地址,并对通用寄存器和标志寄存器进行管理;2. 8086／8088与传统的计算机相比在执行指令方面有什么不同这样的设计思想有什么优点解：总线接口部分和执行部分是分开的,每当EU执行一条指令时,造成指令队列空出2个或空出一个指令字节时 ,BIU马上从内存中取出下面一条或几条指令,以添满他的指令队列;这样,一般情况下,CPU在执行完一条指令后,便可马上执行下一条指令,不像以往8位CPU那样,执行完一条指令后,需等待下一条指令;即EU从指令队列中取指令、执行指令和BIU补充指令队列的工作是同时进行的;这样大大提高了CPU利用率,降低了系统都对存储器速度的要求;3. 状态标志和控制标志有何不同8086／8088的状态标志和控制标志分别有哪些解：8086/8088 CPU设立了一个两字节的标志寄存器,共九个标志;其中标志位O、S、Z、A、P、C是反映前一次涉及ALU操作结果的状态标志,D、I、T是控制CPU 操作特征的控制标志;4. 8086／8088 CPU寻址存储器时,什么是物理地址逻辑地址它们之间有何关系解：8086/8088系统中每个存储单元都有一个物理地址,物理地址就是存储单元的实际地址编码;在CPU与存贮器之间进行任何信息交换时,需利用物理地址来查找所需要的访问的存储单元;逻辑地址由段地址和偏移地址两部分组成;逻辑地址的表示格式为：段地址：偏移地址;知道了逻辑地址,可以求出它对应的物理地址：物理地址=段地址×10H+偏移地址;5. 段寄存器CS＝1200H,指令指针寄存器IP＝FF00H,此时,指令的物理地址为多少指向这一物理地址的CS值和IP值是唯一的吗解：根据：物理地址=段地址×10H+偏移地址,指令的物理地址为21F00H;指向这一物理地址的CS值和IP值不唯一;6. 8086 CPU中信号和A0信号是通过怎样的组合解决存储器和外设端口的读／写的这种组合决定了8086系统中存储器偶地址体及奇地址体之间应该用什么信号区分怎样区分解：若存取一个字节的数据,总是用一个总线周期来完成该操作；若存取一个字,则依该字是规则字还是不规则字需用一个或两个总线周期来完成;对规则字,只用一个总线周期来完成16位数据的传送,而对于非规则字则用相邻两个总线周期来完成该字的存储操作,先取其奇地址字节即数据的低位字节,然后存取偶地址字节;在组成存储系统时,总是偶地址单元的数据通过AD0~AD7传送,而奇地址单元的数据通过AD8~AD15传送,即通过总线高字节传送; 信号和A0信号控制存储器读写见下表：7．什么叫总线为什么各种微型计算机系统中普遍采用总线结构答：总线是模块与模块之间传送信息的一组公用信号线;总线标准的建立使得各种符合标准的模块可以很方便地挂在总线上,使系统扩展和升级变得高效、简单、易行;因此微型计算机系统中普遍采用总线结构;8．微型计算机系统总线从功能上分为哪三类它们各自的功能是什么答：微型计算机系统总线从功能上分为地址总线、数据总线和控制总线三类;地址总线用于指出数据的来源或去向,单向；数据总线提供了模块间数据传输的路径,双向；控制总线用来传送各种控制信号或状态信息以便更好协调各功能部件的工作;9．8086/8088 CPU 分为哪两个部分如何协调工作答：EU是执行部件,主要的功能是执行指令和形成有效地址;BIU是总线接口部件,与片外存储器及I/O接口电路传输数据,主要功能是形成实际地址、预取指令和存取操作数;EU经过BIU进行片外操作数的访问,BIU为EU提供将要执行的指令;EU与BIU可分别独立工作,当EU不需BIU提供服务时,BIU可进行填充指令队列的操作;10．8086/8088 CPU的地址总线有多少位其寻址范围是多少答：8086/8088 CPU的地址总线共20 位,最大可寻址1MB空间;11．8086/8088 CPU使用的存储器为什么要分段怎么分段答：8086/8088为16位CPU,其内部的ALU、相关的地址寄存器如SP、IP以及BX、BP、SI、DI等都是16位的,因而对存储器地址的处理也只能是16位操作,即8086/8088的直接寻址能力在64KB范围内;而实际上8086/8088有20条地址线,它的最大寻址空间为1MB;这就产生了一个矛盾,即如何用16位的地址寄存器去表示一个20位的存储器物理地址实际使用的解决办法是：将1MB大小的存储空间分为若干“段”,每段不超过64KB;这样,一个20位的物理地址就可以用“16位段基址：16位偏移量”的形式称为逻辑地址来表示了,其中段地址存放在8086/8088的段寄存器中;12．8086/8088 CPU 中有几个通用寄存器有几个变址寄存器有几个指针寄存器通常哪几个寄存器亦可作为地址寄存器使用答：8086/8088 CPU 中共有：8个16位的通用寄存器AX、BX、CX、DX 、BP、SP、SI、DI；2个变址寄存器SI、DI；2个指针寄存器BP、SP；其中BX、BP、SI、DI 亦可作地址寄存器;13．Intel 8086与8088有何区别答：8086与8088的区别主要表现在以下几个方面：第一、8086的指令队列可以容纳6个字节,每个总线周期在存储器中取出2个字节指令代码填入队列;而8088只能容纳4个字节,且每个总线周期只能取出1个字节指令代码;第二、8086外部数据总线宽度为16位,8088外部数据总线宽度只有8位;注意：8086和8088外部数据总线的宽度不同将导致扩展主存储器及输入/输出接口时系统地址线和数据线连接方式的不同;第三、其他不同的引脚定义：1AD15~AD0,在8086中为地址/数据复用,而在8088中AD15~AD8 改为A15~A8只作地址线用；234、28号引脚定义不同;14．8086/8088CPU工作在最小模式时：当CPU访问存储器时,要利用哪些信号当CPU访问外设接口时,要利用哪些信号答：8086/8088 CPU工作在最小模式时,若访问存储器,需用到以下信号：IOM/、ALE、RDT/、DEN、READY、BHE、W R、RD、AD0～AD15、A19/S6～A16/S3;若访问外设,需用到以下信号：IODT/、DEN、READY、W R、RD、AD0～AD15;M/、ALE、R15．试指出下列运算后的各个状态标志,并说明进位标志和溢出标志的区别：11278H＋3469H答：CF=0 AF=1 ZF=0 SF=0 OF=0 PF=1254E3H－27A0H答：CF=0 AF=0 ZF=0 SF=0 OF=0 PF=033881H＋3597H答：CF=0 AF=0 ZF=0 SF=0 OF=0 PF=1401E3H－01E3H答：CF=0 AF=0 ZF=1 SF=0 OF=0 PF=1其中,进位标志CF 用于判别无符号数运算是否超出数的表示范围,而溢出标志OF 用于判别带符号数运算是否超出数的表示范围;奇偶标志PF 只能判断结果低8 位中“1”的个数为奇数还是偶数;16．什么是逻辑地址什么是物理地址它们之间有什么联系各用在何处答：逻辑地址由两个16 位的部分即段基址和偏移量组成,一般在程序中出现的地址都表示为逻辑地址形式；物理地址是一个20 位的地址,它是唯一能代表存储空间每个字节单元的地址,一般只出现在地址总线上;由于8086/8088CPU 中的寄存器只有16 位长,所以程序不能直接存放20 位的物理地址,而必须借助逻辑地址,即用两个16 位的寄存器来表示物理地址;他们之间的关系是：物理地址＝段基址16＋偏移量；另外,一个物理地址可对应多个逻辑地址;17．设现行数据段位于存储器0B0000H～0BFFFFH 单元,DS 段寄存器内容为多少答： DS 段寄存器内容为0B000H;18．在8086中,逻辑地址、偏移地址、物理地址分别指的是什么答：逻辑地址是在程序中对存储器地址的一种表示方法,由段基址和段内偏移地址两部分组成,都是16位的二进制代码,如1234H：0088H;偏移地址是指段内某个存储单元相对该段首地址的差值;物理地址是8086芯片引线送出的20位地址码,物理地址=段基址16+偏移地址,用来指出一个特定的存储单元;19．给定一个存放数据的内存单元的偏移地址是20C0H,DS=0C0E0H,求出该内存单元的物理地址;答：物理地址：0C2EC0H;20．8086/8088为什么采用地址/数据引线复用技术答：考虑到芯片成本和体积,8086/8088采用40条引线的封装结构;40条引线引出8086/8088的所有信号是不够用的,采用地址/数据线复用引线方法可以解决这一矛盾,从逻辑角度,地址与数据信号不会同时出现,二者可以分时复用同一组引线;21．怎样确定8086的最大或最小工作模式答：引线MXMN引线接高电平,8086 MN的逻辑状态决定8086的工作模式,MX被设定为最小模式,MXMN引线接低电平,8086被设定为最大模式;22．8086基本总线周期是如何组成的答：基本总线周期由4个时钟CLK周期组成,按时间顺序定义为T1、T2、T3、T4;23．在基于8086的微计算机系统中,存储器是如何组织的存储器是如何与处理器总线连接的BHE信号起什么作用答：8086为16位微处理器,可访问1M字节的存储器空间；1M字节的存储器分为两个512K字节的存储体,分别命名为偶存储体和奇存储体；偶体的数据线连接D7~D0,“体选”信号接地址线A0；奇体的数据线连接D15~D8,“体选”信号接BHE信号；A0信号有效时允许访问偶体中的低字节存储单元,BHE信号有效时允许访问奇体中的高字节存储单元,实现8086的低字节访问、高字节访问及字访问;24．有一个由20个字组成的数据区,其起始地址为610AH:1CE7H;试写出该数据区首末单元的实际地址PA;首单元地址：610A0H+1CE7H=62D87H末单元地址：62D87H＋27H=62DAEH25．有两个16位的字31DAH、5E7FH,它们在8086系统存储器中的地址为00130H 和00135H,试画出它们的存储器示意图;地址00130H00132H00133H00134H00135H00136H26．试说明8086CPU答：8086的低位地址线与数据线复用,为保证地址线维持足够的时间,需使用ALE信号将低位地址线通过锁存器保存,以形成系统地址总线;第三章 80x86指令系统习题与答案1、指出下列指令中操作数的寻址方式8086系统;1 MOV AX,1002 MOV AX,1003 MOV DL,BP+SI4 MOV BX,CX5 MOV DX,SI6 MOV 1234HBX,DS7 MOV DI+5678H,AL 8 MOV 12BPDI,BH9 POP CX 10MOV AX,BX+SI+10解：2、指出下列指令中操作数的寻址方式80386系统;1 MOV EBX+12H,AX2 MOV EBP+EDI2,EBX3 MOV EBX4,BX4 MOV EDX,EAX+ESI8-12H解：3、指出以下指令中,哪些指令是非法的,并说明为什么8086系统;1 PUSH 1234H2 MOV CS,AX3 IN AX, 3004 MOV AX,DX+125 MOV BX,BX6 MOV DS,1000H7 XCHG AL,AL 8 MOV AL,100H9 MOV DX,AL 10LEA BL,BX+511LEA DX,BX 12MOV 1000H,12H13ADD AX,DS 14SUB 0100H,BYTE PTR 000115SHL BL,2 16SHR CL,CL17MUL AL,BL 18INT 400解：1非法,8086系统不允许PUSH指令的操作数为立即数；2非法,MOV指令中CS不能作为目的操作数；3非法,端口号大于0FFH；4非法,DX不能出现在中括号内；5合法；6非法,不能把立即数赋给段寄存器；7合法；8非法,源操作数大于0FFH,不能赋给8位寄存器AL；9非法,源操作数是8位寄存器,目的操作数却是16位寄存器,不匹配；10非法,LEA指令得到的是16位偏移量,但目的操作数是8位寄存器；11非法,LEA指令的源操作数只能是存储器操作数；12非法,指令存在歧义,无法确定传送的是字节还是字；13非法,段寄存器不能参与算术运算；14非法,源和目的寄存器不能同为存储器操作数；15非法,在8086系统中,移位次数大于1时需要将移位次数存放到CL中；16合法；17非法,在8086系统中MUL指令没有双操作数的用法；18非法,中断类型号大于0FFH;4、指出以下指令中,哪些指令是非法的,并说明为什么80386系统;1 MOV AX,12EBXSI162 RCR EAX,103 PUSH 5678H4 POP 1000H5 MOV EAX+EAX,EAX6 MOV AL,ESP+ESP27 MOV BL,AX+12 8 IMUL AL,BL,12解：1非法,比例因子只能是1、2、4、8,不能是16；2合法；3合法；4非法,POP指令的目的操作数不能是立即数；5合法；6非法,ESP只能作为基址寄存器,不能作为变址寄存器；7非法,在386系统中AX不能作为基址寄存器,也不能作为变址寄存器；8合法;5、假设AX=1234H,BX=5678H,SP=1000H,指出执行下面的程序段后,各相关寄存器及堆栈段中的内容;PUSH AX ；AX=,BX=,SP=,栈顶字节SP=, 栈顶第二字节SP+1=PUSH BX ；AX=,BX=,SP=,栈顶字节SP=, 栈顶第二字节SP+1=POP AX ；AX=,BX=,SP=,栈顶字节SP=, 栈顶第二字节SP+1=解：AX=1234H,BX=5678H,SP=0FFEH,栈顶字节SP=34H,栈顶第二字节SP+1=12H AX=1234H,BX=5678H,SP=0FFCH,栈顶字节SP=78H,栈顶第二字节SP+1=56HAX=5678H,BX=5678H,SP=0FFEH,栈顶字节SP=34H,栈顶第二字节SP+1=12H6、假设A、B、C、D、X、Y为字节变量,AA、BB、YY为字变量,试利用算术运算指令编写程序段,完成以下各算术运算题;1计算YY←A+BC,其中A、B、C都是无符号数；2计算AA+BB/C-D,商赋给X,余数赋给Y,其中AA、BB、C、D都是带符号数；3计算YY←A-BC,其中A、B、C都是未组合BCD码;解：1MOV AL,BMUL CADD AL,AADC AH,0MOV YY,AX2MOV AX,AAADD AX,BBMOV BL,CSUB BL,DIDIV BLMOV X,ALMOV Y,AH3MOV AL,ASUB AL,BAASMUL CAAMMOV YY, AX7、利用移位指令编写程序段,实现以下运算;1计算AX←AX10,其中AX为无符号数；232位带符号数存放在寄存器DX和AX中,其中DX存放高16位,AX存放低16位计算DX,AX←DX,AX2;332位带符号数存放在寄存器DX和AX中,其中DX存放高16位,AX存放低16位计算DX,AX←DX,AX/2;解：1SHL AX,1MOV BX,AXSHL AX,1SHL AX,1ADD AX,BX2SAL AX,1RCL DX,13SAR DX,1RCR AX,18、指出以下指令执行后,标志寄存器OF、SF、ZF、AF、PF、CF的状态;1AL=0FFH,BL=20H,执行指令：ADD AL,BL2AL=01H, BL=02H,执行指令：CMP AL,BL3AL=0FFH,执行指令：INC AL4AL=0,执行指令：DEC AL5AL=0F0H,BL=04H,执行指令：IMUL BL6AX=1F0H,BL=08H,执行指令：DIV BL7AL=12H, BL=34H,执行指令：TEST AL,BL8AL=98H,执行指令：SAL AL,1解：注：0表示结果为0,1表示结果为1,×表示结果不变,—表示结果不确定;9、在8086系统下,编写实现如下功能的程序段：1从地址为80H的端口中读入一个字节；2如果该字节最高位为“1”,则将字节0FFH送到地址为81H的端口中,并退出程序；3如果该字节最高位为“0”,则转向第1步,继续循环扫描;解：参考程序段：AGAIN： IN AL, 80HTEST AL, 80HJZ AGAINMOV AL, 0FFHOUT 81H, AL10、我们知道,MOV指令并不能直接修改CS、IP的值,但事实上,我们还可以通过其他方法来达到修改CS、IP的目的;试编写一个程序段,使该程序段运行后,CS=0100H,IP=0000H;解：方法一、利用段间返回指令RETF：MOV AX,0100HPUSH AX ；段基址入栈MOV AX,0PUSH AX ；偏移量入栈RETF方法二、利用JMP指令实现段间跳转,假设ADDR为双字变量：MOV WORD PTR ADDR,0 ；WORD PTR ADDR←偏移量MOV WORD PTR ADDR+2, 0100H ；WORD PTR ADDR+2←段基址JMP DWORD PTR ADDR11.写出能完成下述操作的指令;1将立即数1234H 送至DS 寄存器;2将存储单元3000H 和内容送至4000H 单元;3将累加器AX 与寄存器CX 中的内容对调;答案：1MOV AX, 1234HMOV DS, AX2 MOV AX, 3000HMOV 4000H, AX3 XCHG AX, CX12.编程：将数据段中以BX 为偏移地址的连续4 单元的内容颠倒过来;答案：MOV AL, BXXCHG AL, BX+3MOV BX, ALMOV AL,BX+1XCHG AL, BX+2MOV BX+1, AL13.将AX 寄存器清零有4 种方法,试写出这4 条指令;答案：MOV AX, 00HSUB AX, AXAND AX, 00HXOR AX, AX14.使用一条逻辑运算指令实现下列要求：1使AL 高4 位不变,低4 位为0; 2使AL 最高位置1,后7 位不变; 3使AL 中的bit3、bit4 变反,其余位不变; 4测试判断CL 中的bit2、bit5、bit7 是否都为1;答案：1 AND AL, 0F0H2OR AL, 80H3XOR AL 18H4TEST AL, 0A4H15.试分析下面的程序段完成什么功能;MOV CL, 4SHL AX, CLSHL BL, CLMOV AL, BLSHR DH, CLOR AL, DH答案：将AX 中间8 位,BX 的低 4 位,DX 的高 4 位组成一个新字存放在AX 中;16.若要将源串100 个字节数据传送到目标串单元中去,设源串首址的偏移地址为2500H, 目标串首址的偏移地址为1400H,请编写程序实现以下功能; 1完成源串到目标串的搬移; 2比较两串是否完全相同,若两串相同,则BX 寄存器内容为0；若两串不同,则BX 指向源串中第一个不相同字节的地址,且该字节的内容保留在AL 的寄存器中;答案： 1 CLDMOV CX, 100MOV SI, 2500HMOV DI, 1400HREP MOVSB2 CLDMOV CX, 100MOV SI, 2500MOV DI, 1400REPE CMPSBJZ EDEC SIMOV BX, SIMOV AL, SIJMP STOPE: MOV BX, 0STOP: HLT17．设若标志寄存器原值为0A11H,SP=0060H,AL=4;下列几条指令执行后,标志寄存器、AX、SP的值分别是多少PUSHFLAHFXCHG AH,ALPUSH AXSAHFPOPF答：指令执行后标志寄存器的值为0411H,AX=0411H ,SP=005EH;18．假如在程序的括号中分别填入指令:1 LOOP L202 LOOPNE L203 LOOPE L20试说明在三种情况下, 当程序执行完后, AX、BX、CX、DX四个寄存器的内容分别是什么BEGIN: MOV AX,01MOV BX,02MOV DX,03MOV CX,04L20: INC AXADD BX,AXSHR DX,1答案： 1AX= 5 BX= 16 CX= 0 DX= 02AX= 3 BX= 7 CX= 2 DX= 03AX= 2 BX= 4 CX= 3 DX= 119．变量N1和N2均为2字节的非压缩BCD数码,请写出计算N1与N2之差的指令序列;答案：MOV AX, 0MOV AL, N1SUB AL, N2AASMOV DL, ALMOV AL, N1+1SBB AL, N2+1AASMOV DH, AL20．在已学的指令中,可实现累加器清0的单条指令有哪些比较它们的功能;答：1MOV AX,0 ；仅将累加器清0,不会影响任何标志位2SUB AX,AX ；累加器清0的同时影响所有状态标志,具体地有：ZF、PF置1,CF、AF、SF、OF均清03AND AX,0 ；将累加器清0,ZF、PF置1,CF、OF、SF清04XOR AX,AX ；将累加器清0,ZF、PF置1,CF、OF、SF清021．已知DS=2000H,有关的内存单元值为：21000H=00H,21001H=12H,21200H=00H,21201H=10H,23200H=20H,23201H=30H,23 400H=40H,23401H=30H,23600H=60H,23601H=30H,符号COUNT的偏移地址为1200H;执行下列指令后,寄存器AX、BX、SI的值分别是多少MOV BX,OFFSET COUNTMOV SI,BXMOV AX,COUNTSIBX答：执行结果为BX=1200H,SI=1000H,AX=3040H;22．设若内存单元DATA在数据段中偏移量为24C0H处,24C0H~24C3H单元中依次存放着55H、66H、77H、88H;下列几条指令执行后,寄存器AX、BX、CL、SI、DS的值分别是多少MOV AX,DATALEA SI,DATAMOV CL,SILDS BX,DATA答：执行结果为AX=6655H,BX=6655H,CL=55H,SI=24C0H,DS=8877H;23．若AX=26D3H,CX=7908H,CF=1,执行下列指令后,寄存器AX、CX的值分别是多少CF=OF=SAL CH,1RCR AX,CLROL AL,1答：执行结果为AX=0A64CH,CX=0F208H,CF=OF=0;24．已知有程序段如下：MOV AL,35HMOV DL,ALAND DL,0FHAND AL,0F0HMOV CL,4SHR AL,CLMOV BL,10MUL BLADD AL,DL执行之后,AL的值等于多少该程序段完成了什么功能答：程序段执行后AL=23H;该程序段实现了将AL中的1个组合BCD码转换为十六进制数并存回AL中的功能;25．下面的程序执行后,DX、AX的值分别是多少；以X为首址的字单元中的数据依次为1234H、5678H；以Y为首址的字单元中的数据依次为8765H、4321HLEA SI,XLEA DI,YMOV DX,SI＋2MOV AX,XADD AX,XADC DX,SI＋2CMP DX,DI＋2JL L2CMP AX,YJL L1JMP EXITL1： MOV AX,1JMP EXITL2： MOV AX,2EXIT：……答：执行结果为AX=2,DX=0ACF0H;26．设VAR字单元的值为x,F1字单元的值为y,试编程按以下要求给y赋值：2 x>30y = 0 30≥x≥1－2 x<1答：一种可能的程序段实现如下：MOV AX,VAR ；AX xCMP AX,30JG PLUS2 ；x>30,则转PLUS2CMP AX,1JL MIN2 ；x<1,则转MIN2MOV F1,0 ；30≥x≥1,y=0JMP GOPLUS2：MOV F1,2 ；y=2JMP GOMIN2： MOV F1,-2 ；y = -2或00FEHGO：……；后续处理简析：本例中并未说明VAR字节单元是带符号数还是无符号数,读者在使用判断转移指令时可任意选用;若当作带符号数,应使用JG、JL、JGE、JLE等指令,如参考程序；若当作无符号数,则应使用JA、JB、JAE、JBE等指令;第四章 80x86汇编语言程序设计习题与答案1、指出以下数据定义伪指令所分配的字节数8086系统; 1DATA1 DB 10,,‘A’2DATA2 DW 10 DUP2,3 DUP,13DATA3 DB ‘HELLO,WORLD’,‘$’4DATA4 DW DATA4解：13字节；2100字节；313字节；42字节;2、指出以下数据定义伪指令所分配的字节数80386系统; 1DATA1 DF 12,34,562DATA2 DF DATA23DATA3 DQ 0,10 DUP4DATA4 DT 0,1,2解：118字节；36字节； 388字节；430字节;3、指出以下指令中哪些是无效的,并说明原因;1ADDR DB $2DATA DB F0H,12H31_DATA DW 1234H4VAR DW VAR1 ；VAR1为一个字节变量5MOV AX,10-VAR1 ；VAR1为一个字变量6MOV BX,VAR22+1 ；VAR2为一个字变量解：1非法,地址计数器$是32位数；2非法,以字母开头的16进制数应在前面加“0”,即应为“0F0H”；3非法,变量名非法,不能以数字开头；4合法；5非法,地址表达式不能是“常数-地址”；6非法,地址表达式不能出现乘法;4、假设已定义数据段如下：DATA SEGMENTORG 100HDATA1 DB 10 DUP1,2,3DATA2 DW DATA1,$DATA ENDS且段寄存器DS已初始化为该数据段的段基址假设段基址为1234H;请指出以下指令执行后,相应的寄存器中的内容;1MOV AX,WORD PTR DATA1 ；AX=2MOV BX,DATA2 ；BX=3MOV CX,DATA2+2 ；CX=4MOV DX,OFFSET DATA2 ；DX=5MOV SI,SEG DATA1 ；SI=6MOV DI,LENGTH DATA1 ；DI=7MOV SP,TYPE DATA1 ；SP=8MOV BP,SIZE DATA2 ；BP=解：1AX=0201H；2BX=0100H；3CX=0120H；4DX=011EH；5SI=1234H；6DI=000AH；7SP=0001H；8BP=0002H;5、在8086系统下,编写完整程序,实现从键盘上输入8位二进制数,从显示器上显示相应的16进制数,例如从键盘上输入“00010010”,应在显示器上显示“12H”; 解：参考程序：DATA SEGMENTMSG1 DB 'Input binary numberESC to exit:','$'MSG2 DB 0AH,0DH,'Input error',0AH,0DH,'$'DATA ENDSOUTPUT MACRO ASC ；定义输出一个字符的宏MOV DL, ASCMOV AH, 2INT 21HENDMCODE SEGMENTASSUME CS:CODE, DS:DATAMAIN PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXAGAIN: LEA DX, MSG1MOV AH, 9INT 21H ；提示输入信息MOV CX, 8 ；输入8位二进制数MOV BL, 0L: MOV AH, 1INT 21HSHL BL, 1CMP AL, 1BH ；ESC键退出JZ DONECMP AL, '0' ；输入“0”JZ NEXTCMP AL, '1' ；输入“1”JNZ ERROR ；输入其他则出错INC BLNEXT: LOOP LOUTPUT 0AHOUTPUT 0DHPUSH BXMOV CL, 4SHR BL, CLCALL TRAN ；显示高4位对应的16进制数POP BXAND BL, 0FHCALL TRAN ；显示低4位对应的16进制数OUTPUT 'H'OUTPUT 0AHOUTPUT 0DHJMP AGAINERROR: LEA DX, MSG2MOV AH, 9INT 21HJMP AGAINDONE: RETMAIN ENDPTRAN PROC FARCMP BL, 0AHJB BELOWADD BL, 7BELOW: ADD BL, 30HOUTPUT BLRETTRAN ENDPCODE ENDSEND MAIN6、在8086系统下,编写完整程序,实现从键盘上输入两个4位十进制数,从显示器上显示这两个数之和,例如输入“1234”、“5678”,应在显示器上显示“6912”; 解：参考程序：DATA SEGMENTMSG1 DB 'Input the first numberESC to exit:','$'MSG2 DB 'Input the second numberESC to exit:','$'MSG3 DB 0AH,0DH,'Input errorInput again:','$'DATA ENDSOUTPUT MACRO ASC ；定义输出一个字符的宏MOV DL, ASCMOV AH, 2INT 21HENDMCODE SEGMENTASSUME CS:CODE, DS:DATAMAIN: MOV AX, DATAMOV DS, AXAGAIN: LEA DX, MSG1MOV AH, 9INT 21H ；提示输入第一个数CALL INPUT ；输入过程PUSH BXOUTPUT 0AHOUTPUT 0DHLEA DX, MSG2MOV AH, 9INT 21H ；提示输入第二个数CALL INPUT ；输入过程OUTPUT 0AHOUTPUT 0DHPOP AX ；实现两个4位组合BCD码相加ADD AL, BL ；低8位相加DAA ；校正MOV CL, AL ；保存至CLADC AH, BH ；高8位相加MOV AL, AH ；移至ALDAA ；校正MOV AH, ALMOV AL, CLMOV BX, AX ；最后结果放在BX中JNC NEXTOUTPUT '1' ；如果相加结果大于9999,则显示进位“1”NEXT: PUSH BXMOV CL, 4SHR BH, CLADD BH, 30HOUTPUT BH ；显示千位数POP BXPUSH BXAND BH, 0FHADD BH, 30HOUTPUT BH ；显示百位数POP BXPUSH BXMOV CL, 4SHR BL, CLADD BL, 30HOUTPUT BL ；显示十位数POP BXAND BL, 0FHADD BL, 30HOUTPUT BL ；显示个位数OUTPUT 0AHOUTPUT 0DHJMP AGAININPUT PROC FAR ；输入一个4位十进制数的过程BEGIN: MOV CX, 4MOV BX, 0L: SHL BX, 1SHL BX, 1SHL BX, 1SHL BX, 1 ；BX的值乘以16MOV AH, 1INT 21H ；输入CMP AL, 1BH ；ESC键退出JZ DONECMP AL, '0'JB ERROR ；非数字,出错CMP AL, '9'JA ERROR ；非数字,出错SUB AL, 30HXOR AH, AHADD BX, AX ；将输入加到BX中LOOP LRETERROR: LEA DX, MSG3MOV AH, 9INT 21HJMP BEGINDONE: MOV AH, 4CHINT 21HINPUT ENDPCODE ENDSEND MAIN7、在8086系统下,编写完整程序,实现两个32位带符号数相乘;假设被乘数存放在以字变量MUL1开始的连续4个字节中,乘数存放在以字变量MUL2开始的连续4个字节中中,相乘结果存放在以字变量RES开始的连续8个字节中;解：参考程序：DATA SEGMENTMUL1 DW 0FFFFH,0FFFFH ；被乘数MUL2 DW 5678H,1234H ；乘数RES DW 4 DUP0 ；结果DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATAMAIN PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXMOV CX, MUL1MOV BP, MUL1+2MOV SI, MUL2MOV DI, MUL2+2TEST BP, 8000H ；被乘数是否为负数JZ NEXT1NOT BP ；为负数,则取反加1 NOT CXADD CX, 1ADC BP, 0NEXT1: TEST DI, 8000H ；乘数是否为负数JZ NEXT2NOT SI ；为负数,则取反加1 NOT DIADD SI, 1ADC DI, 0NEXT2: MOV AX, SI ；相乘过程MUL CXMOV RES, AXMOV AX, SIMUL BPADD RES+2, AXADC RES+4, DXMOV AX, DIMUL CXADD RES+2, AXADC RES+4, DXMOV AX, DIMUL BPADD RES+4, AXADC RES+6, DXMOV AX, MUL1+2XOR AX, MUL2+2 ；判断被乘数和乘数是否同号JNS DONE ；同号,则结果为正数,无须修改结果NOT RES ；不同号,则结果为负数,须取反加1 NOT RES+2NOT RES+4NOT RES+6ADD RES, 1ADC RES+2, 0ADC RES+6, 0DONE: RETMAIN ENDPCODE ENDSEND MAIN8、在8086系统下,编写完整程序,找出字节数组ARRAY中的最大值和最小值;假设ARRAY的长度为100个字节,每个字节为一个无符号数,程序执行后最大值将存放到字节变量MAX中,最小值则存放到字节变量MIN中;解：参考程序：DATA SEGMENTARRAY DB 100 DUP ；字节数组MAX DB ；最大值MIN DB ；最小值DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATAMAIN PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXLEA SI, ARRAYCLDMOV BH, 0 ；存放临时最大值的寄存器MOV BL, 0FFH ；存放临时最小值的寄存器MOV CX, 100AGAIN: LODSBCMP AL, BHJNA NEXT1MOV BH, AL ；如果当前数值比临时最大值大,则代替NEXT1: CMP AL, BLJNB NEXT2MOV BL, AL ；如果当前数值比临时最小值小,则代替NEXT2: LOOP AGAINMOV MAX, BHMOV MIN, BLRETMAIN ENDPCODE ENDSEND MAIN9、在8086系统下,编写完整程序,将字节数组ARRAY中的所有数据往高地址的方向移动一位,即原来存放在ARRAY中的字节移动到ARRAY+1中,原来存放在ARRAY+1中的字节移动到ARRAY+2中,……,依此类推;假设ARRAY的长度为100个字节; 解：可利用MOVSB指令实现移位,但应该注意,必须从串尾开始移动,因为假如直接从串头开始,将串头移到第二个数,那么第二个数将被覆盖;为使程序能从串尾开始移动,可令方向标志位DF=1;参考程序：DATA SEGMENTARRAY DB 100 DUP,DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATAMAIN PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXMOV ES, AXLEA SI, ARRAY+99 ；SI指向源串尾LEA DI, ARRAY+100 ；DI指向新串尾STD ；DF=1,串尾先移动MOV CX, 100REP MOVSB ；循环移动RETMAIN ENDPCODE ENDSEND MAIN10、在8086系统下,编写在长字符串L_STR中查找短字符串S_STR的完整程序,如果找到匹配的字符串,则将字节变量RES置0FFH,否则置0;例如,在字符串“ABABCD”中可找到字符串“ABC”,则RES=0FFH;解：参考程序：DATA SEGMENTL_STR DB 'ABDABABCD' ；长串L_LTH DW $-L_STR ；长串长度S_STR DB 'ABC' ；短串S_LTH DW $-S_STR ；短串长度RES DB ；存放结果DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATAMAIN PROC FARPUSH DSMOV AX, 0PUSH AXMOV AX, DATAMOV DS, AXMOV ES, AXLEA SI, L_STRLEA DI, S_STRCLDMOV CX, L_LTHSUB CX, S_LTHINC CX ；作串比较的次数AGAIN: CALL COMP ；进行串比较INC SILOOP AGAINMOV RES, 0RETMAIN ENDPCOMP PROC FARPUSH CXPUSH SIPUSH DIMOV CX, S_LTHREPZ CMPSBJZ YES ；如果两个串相同,则说明找到POP DIPOP SIPOP CXRETYES: MOV RES, 0FFHMOV AH, 4CHINT 21HCOMP ENDPCODE ENDSEND MAIN11．执行下列指令后,AX寄存器中的内容是什么TABLE DW 10,20,30,40,50ENTRY DW 3..MOV BX,OFFSET TABLEADD BX,ENTRYMOV AX,BX答：AX=4012．指出下列程序中的错误：STAKSG SEGMENTDB 100 DUPSTA_SG ENDSDTSEG SEGMENTDATA1 DBDTSEG ENDCDSEG SEGMENTMAIN PROC FARSTART: MOV DS,DATSEGMOV AL,34HADD AL,4FHMOV DATA,ALSTART ENDPCDSEG ENDSEND答案:改正后:。

微机原理课后习题参考答案第1部分微型计算机基础知识1.1 微处理器、微型计算机和微型计算机系统三者之间有什么不同？【解】微处理器：指计算机内部对数据进行处理并对处理过程进行控制的部件，伴随着大规模集成电路技术的迅速发展，芯片集成密度越来越高，CPU可以集成在一个半导体芯片上，这种具有中央处理器功能的大规模集成电路器件，被统称为“微处理器”。

微型计算机：简称“微型机”、“微机”，也称“微电脑”。

由大规模集成电路组成的、体积较小的电子计算机。

由微处理机(核心)、存储片、输入和输出片、系统总线等组成。

特点是体积小、灵活性大、价格便宜、使用方便。

微型计算机系统：简称“微机系统”。

由微型计算机、显示器、输入输出设备、电源及控制面板等组成的计算机系统。

配有操作系统、高级语言和多种工具性软件等。

1.2 CPU在内部结构上由哪几部分组成？CPU应该具备哪些主要功能？【解】CPU在内部结构上由运算器、控制器、寄存器阵列和内部总线等各部分构成，其主要功能是完成各种算数及逻辑运算，并实现对整个微型计算机控制，为此，其内部又必须具备传递和暂存数据的功能。

1.3 微型计算机采用总线结构有什么优点？【解】①简化了系统结构，便于系统设计制造；②大大减少了连线数目，便于布线，减小体积，提高系统的可靠性；③便于接口设计，所有与总线连接的设备均采用类似的接口；④便于系统的扩充、更新与灵活配置，易于实现系统的模块化；⑤便于设备的软件设计，所有接口的软件就是对不同的口地址进行操作；⑥便于故障诊断和维修，同时也降低了成本。

总线的逻辑电路有些是三态的，即输出电平有三种状态：逻辑“0”，逻辑“1”和“高阻”态。

1.4计算机总线有哪些，分别是什么？【解】总线按其信号线上传输的信息性质可分为三组：①数据总线，一般情况下是双向总线；②地址总线，单向总线，是微处理器或其他主设备发出的地址信号线；③ 控制总线，微处理器与存储器或接口等之间1．5 数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一套总线或者合用部分总线，那么要靠什么来区分地址和数据？【解】数据总线（DB）为双向结构，数据在CPU与存储器或I/O 接口之间的传送是双向的，（数据既可以读也可以写），其宽度通常与微处理器的字长相同。

微机原理第五版6-10章习题解答第6章习题解答（P271）⒊依照编程方式的不同，ROM分为哪几类？各有何特点（重点说明E2PROM与FLASH存储器的区别）？解：依照编程方式的不同，ROM分为三类：⑴掩膜型ROM（ROM），其特点是：用户将要写入芯片的数据提供给芯片生产商，在生产该芯片的最后一道掩膜工艺时，将数据写入芯片，用户以后只能读出不能写入；⑵现场可编程ROM（PROM），其特点是：由于内部器件的一次性编程，不可再生特性，所以用户只可在现场一次性对芯片编程，不能更改；⑶可改写的ROM（EPROM），其特点是：用户可多次对其编程。

其中用紫外线擦除再用电编程的EPROM，必须从用户板上拆下后用紫外线照射擦除，再用专用编程器对其进行改写，使用不方便，目前很少使用；可用电擦除的E2PROM，可在用户板上用电信号对其进行字节或全部擦除和改写，使用很方便；FLASH是一种新型的电擦除EPROM，它具有E2PROM的所有特性，还具有集成度高，速度快，成本低等特点，是目前使用最广泛的ROM存储器。

⒍对下列RAM芯片组排列，各需要多少个RAM芯片？多少个芯片组？多少根片内地址线？若和8088 CPU相连，则又有多少根片选地址线？（1） 1K×4位芯片组成16K×8位存储空间；解：当用单片容量为1K×4的RAM组成总容量为16K×8的存储器时：①需要的总芯片数为（16×1024/1×1024）×（8/4）=32（片）②需要的芯片组数为16×1024/1×1024=16 （组）③片内地址线数为log2(210)=10（根）④芯片组选择地址线数为log2(16×210)-10=4 （根）（2） 8K×8位芯片组成512K×8位存储空间。

解：当用单片容量为8K×8位的RAM组成总容量为512K×8的存储器时：①需要的总芯片数为（512×1024/8×1024）×（8/8）=64（片）②需要的芯片组数为512×1024/8×1024=64 （组）③片内地址线数为 log2(8×210)=13（根）④芯片组选择地址线数为log2(512×210)-13=6 （根）⒎某微机系统的RAM存储器由4个模块组成，每个模块的容量为128KB，若4个模块的地址连续，起始地址为10000H，则每个模块的首末地址是什么？解：根据题意，128KB模块的末地址为217-1=1FFFFH，所以各模块的首末地址分别为：模块1首地址：10000H，末地址：10000H+1FFFFH=2FFFFH模块2首地址：30000H，末地址：30000H+1FFFFH=4FFFFH模块3首地址：50000H，末地址：50000H+1FFFFH=6FFFFH模块4首地址：70000H，末地址：70000H+1FFFFH=8FFFFH⒏设有4K×4位SRAM芯片及8K×8位EPROM芯片，欲与8088 CPU组成16K×8位的存储器空间，请问需要此SRAM及EPROM多少片？它们的片内地址线及片选地址线分别是多少根？假若该16K×8位存储器空间连续，且末地址为FFFFFH，请画出SRAM、EPROM与8088 CPU的连线，并写出各芯片组的地址域。

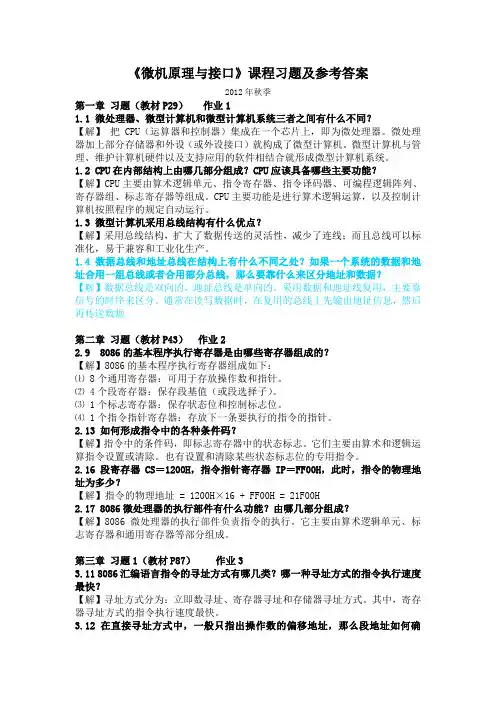

《微机原理与接口》课程习题及参考答案2012年秋季第一章习题（教材P29）作业11.1 微处理器、微型计算机和微型计算机系统三者之间有什么不同？【解】把CPU（运算器和控制器）集成在一个芯片上，即为微处理器。

微处理器加上部分存储器和外设（或外设接口）就构成了微型计算机。

微型计算机与管理、维护计算机硬件以及支持应用的软件相结合就形成微型计算机系统。

1.2 CPU在内部结构上由哪几部分组成？CPU应该具备哪些主要功能？【解】CPU主要由算术逻辑单元、指令寄存器、指令译码器、可编程逻辑阵列、寄存器组、标志寄存器等组成。

CPU主要功能是进行算术逻辑运算，以及控制计算机按照程序的规定自动运行。

1.3 微型计算机采用总线结构有什么优点？【解】采用总线结构，扩大了数据传送的灵活性，减少了连线；而且总线可以标准化，易于兼容和工业化生产。

1.4 数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一组总线或者合用部分总线，那么要靠什么来区分地址和数据？【解】数据总线是双向的，地址总线是单向的。

采用数据和地址线复用，主要靠信号的时序来区分。

通常在读写数据时，在复用的总线上先输出地址信息，然后再传送数据。

第二章习题（教材P43）作业22.9 8086的基本程序执行寄存器是由哪些寄存器组成的？【解】8086的基本程序执行寄存器组成如下：⑴ 8个通用寄存器：可用于存放操作数和指针。

⑵ 4个段寄存器：保存段基值（或段选择子）。

⑶ 1个标志寄存器：保存状态位和控制标志位。

⑷ 1个指令指针寄存器：存放下一条要执行的指令的指针。

2.13 如何形成指令中的各种条件码？【解】指令中的条件码，即标志寄存器中的状态标志。

它们主要由算术和逻辑运算指令设置或清除。

也有设置和清除某些状态标志位的专用指令。

2.16 段寄存器CS＝1200H，指令指针寄存器IP＝FF00H，此时，指令的物理地址为多少？【解】指令的物理地址 = 1200H×16 + FF00H = 21F00H2.17 8086微处理器的执行部件有什么功能？由哪几部分组成？【解】8086微处理器的执行部件负责指令的执行。

《微机原理与接口》课程习题及参考答案2012年秋季第一章习题（教材P29）作业11.1 微处理器、微型计算机和微型计算机系统三者之间有什么不同？【解】把CPU（运算器和控制器）集成在一个芯片上，即为微处理器。

微处理器加上部分存储器和外设（或外设接口）就构成了微型计算机。

微型计算机与管理、维护计算机硬件以及支持应用的软件相结合就形成微型计算机系统。

1.2 CPU在内部结构上由哪几部分组成？CPU应该具备哪些主要功能？【解】CPU主要由算术逻辑单元、指令寄存器、指令译码器、可编程逻辑阵列、寄存器组、标志寄存器等组成。

CPU主要功能是进行算术逻辑运算，以及控制计算机按照程序的规定自动运行。

1.3 微型计算机采用总线结构有什么优点？【解】采用总线结构，扩大了数据传送的灵活性，减少了连线；而且总线可以标准化，易于兼容和工业化生产。

1.4 数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一组总线或者合用部分总线，那么要靠什么来区分地址和数据？【解】数据总线是双向的，地址总线是单向的。

采用数据和地址线复用，主要靠信号的时序来区分。

通常在读写数据时，在复用的总线上先输出地址信息，然后再传送数据。

第二章习题（教材P43）作业22.9 8086的基本程序执行寄存器是由哪些寄存器组成的？【解】8086的基本程序执行寄存器组成如下：⑴ 8个通用寄存器：可用于存放操作数和指针。

⑵ 4个段寄存器：保存段基值（或段选择子）。

⑶ 1个标志寄存器：保存状态位和控制标志位。

⑷ 1个指令指针寄存器：存放下一条要执行的指令的指针。

2.13 如何形成指令中的各种条件码？【解】指令中的条件码，即标志寄存器中的状态标志。

它们主要由算术和逻辑运算指令设置或清除。

也有设置和清除某些状态标志位的专用指令。

2.16 段寄存器CS＝1200H，指令指针寄存器IP＝FF00H，此时，指令的物理地址为多少？【解】指令的物理地址 = 1200H×16 + FF00H = 21F00H2.17 8086微处理器的执行部件有什么功能？由哪几部分组成？【解】8086微处理器的执行部件负责指令的执行。

上册第一章P91.1 微处理器、微型计算机、微型计算机系统的区别是什么？答：（1）微型计算机中的运算器和控制器合起来称为中央处理器，也就是微处理器，又称微处理机。

（2）微型计算机是由cpu、主存储器、输入/输出接口电路和系统总线构成。

（3）微型计算机系统由微型计算机、输入/输出设备、外存储器、系统软件、电源、面板和机架等组成。

1.2微型计算机由哪些基本部分构成？微型计算机是由cpu、主存储器、输入/输出接口电路和系统总线构成。

1.4 说明CISC、RISC及其主要区别。

CISC是指复杂指令系统计算机，RISC是指精简指令系统计算机。

他们的区别在于不同的CPU设计理念和方法。

RISC指令系统仅包含哪些必要的经常使用的指令，不经常使用的功能，往往通过基本指令组合来完成。

完成特殊功能时效率比较低。

CISC的指令系统比较丰富，一些特殊功能都有相应的指令。

处理特殊任务效率较高。

RISC对存储器操作相对简单，使对存储器访问的控制简化；而CISC机器的存储器操作指令较多，对存储器的访问有更多的指令直接操作，要求的控制逻辑比较复杂。

RISC在一条指令执行的适当地方可以响应中断；而CISC机器是在一条指令执行结束后响应中断。

RISC CPU的电路构成比CISC　CPU简单，因此面积小、功耗也更低；CISC电路CPU电路复杂，同水平比RISC CPU面积大、功耗大。

RISC CPU结构比较简单，布局紧凑规整，设计周期较短，比较容易采用一些并行计算的最新技术；CISC CPU结构复杂，设计周期长，技术更新难度大。

从使用角度看，RISC微处理器结构简单，指令规整，性能容易把握，易学易用；CISC微处理器结构复杂，功能强大，实现特殊功能容易。

第二章2.1 8086CPU 由哪两大部分组成？简述它们的主要功能。

总线接口部件BIU跟执行部件EU。

总线接口部件（BIU）是联系微处理器内部与外部的重要通道，其主要功能是负责微处理器内部与外部的信息传递。

第6章习题解答（P271）⒊依照编程方式的不同，ROM分为哪几类各有何特点（重点说明E2PROM与FLASH存储器的区别）解：依照编程方式的不同，ROM分为三类：⑴掩膜型ROM（ROM），其特点是：用户将要写入芯片的数据提供给芯片生产商，在生产该芯片的最后一道掩膜工艺时，将数据写入芯片，用户以后只能读出不能写入；⑵现场可编程ROM（PROM），其特点是：由于内部器件的一次性编程，不可再生特性，所以用户只可在现场一次性对芯片编程，不能更改；⑶可改写的ROM（EPROM），其特点是：用户可多次对其编程。

其中用紫外线擦除再用电编程的EPROM，必须从用户板上拆下后用紫外线照射擦除，再用专用编程器对其进行改写，使用不方便，目前很少使用；可用电擦除的E2PROM，可在用户板上用电信号对其进行字节或全部擦除和改写，使用很方便；FLASH是一种新型的电擦除EPROM，它具有E2PROM 的所有特性，还具有集成度高，速度快，成本低等特点，是目前使用最广泛的ROM存储器。

⒍对下列RAM芯片组排列，各需要多少个RAM芯片多少个芯片组多少根片内地址线若和8088 CPU相连，则又有多少根片选地址线（1） 1K×4位芯片组成16K×8位存储空间；解：当用单片容量为1K×4的RAM组成总容量为16K×8的存储器时：①需要的总芯片数为（16×1024/1×1024）×（8/4）=32（片）②需要的芯片组数为16×1024/1×1024=16 （组）③片内地址线数为log2(210)=10（根）④芯片组选择地址线数为log2(16×210)-10=4 （根）（2） 8K×8位芯片组成512K×8位存储空间。

解：当用单片容量为8K×8位的RAM组成总容量为512K×8的存储器时：①需要的总芯片数为（512×1024/8×1024）×（8/8）=64（片）②需要的芯片组数为512×1024/8×1024=64 （组）③片内地址线数为 log2(8×210)=13（根）④芯片组选择地址线数为log2(512×210)-13=6 （根）⒎某微机系统的RAM存储器由4个模块组成，每个模块的容量为128KB，若4个模块的地址连续，起始地址为10000H，则每个模块的首末地址是什么解：根据题意，128KB模块的末地址为217-1=1FFFFH，所以各模块的首末地址分别为：模块1首地址：10000H，末地址：10000H+1FFFFH=2FFFFH模块2首地址：30000H，末地址：30000H+1FFFFH=4FFFFH模块3首地址：50000H，末地址：50000H+1FFFFH=6FFFFH模块4首地址：70000H，末地址：70000H+1FFFFH=8FFFFH⒏设有4K×4位SRAM芯片及8K×8位EPROM芯片，欲与8088 CPU组成16K×8位的存储器空间，请问需要此SRAM 及EPROM多少片它们的片内地址线及片选地址线分别是多少根假若该16K×8位存储器空间连续，且末地址为FFFFFH，请画出SRAM、EPROM与8088 CPU的连线，并写出各芯片组的地址域。

第6章习题解答（P271）⒊依照编程方式的不同，ROM分为哪几类？各有何特点（重点说明E2PROM与FLASH存储器的区别）？解：依照编程方式的不同，ROM分为三类：⑴掩膜型ROM（ROM），其特点是：用户将要写入芯片的数据提供给芯片生产商，在生产该芯片的最后一道掩膜工艺时，将数据写入芯片，用户以后只能读出不能写入；⑵现场可编程ROM（PROM），其特点是：由于内部器件的一次性编程，不可再生特性，所以用户只可在现场一次性对芯片编程，不能更改；⑶可改写的ROM（EPROM），其特点是：用户可多次对其编程。

其中用紫外线擦除再用电编程的EPROM，必须从用户板上拆下后用紫外线照射擦除，再用专用编程器对其进行改写，使用不方便，目前很少使用；可用电擦除的E2PROM，可在用户板上用电信号对其进行字节或全部擦除和改写，使用很方便；FLASH是一种新型的电擦除EPROM，它具有E2PROM的所有特性，还具有集成度高，速度快，成本低等特点，是目前使用最广泛的ROM存储器。

⒍对下列RAM芯片组排列，各需要多少个RAM芯片？多少个芯片组？多少根片内地址线？若和8088 CPU相连，则又有多少根片选地址线？（1） 1K×4位芯片组成16K×8位存储空间；解：当用单片容量为1K×4的RAM组成总容量为16K×8的存储器时：①需要的总芯片数为（16×1024/1×1024）×（8/4）=32（片）②需要的芯片组数为16×1024/1×1024=16 （组）③片内地址线数为log2(210)=10（根）④芯片组选择地址线数为log2(16×210)-10=4 （根）（2） 8K×8位芯片组成512K×8位存储空间。

解：当用单片容量为8K×8位的RAM组成总容量为512K×8的存储器时：①需要的总芯片数为（512×1024/8×1024）×（8/8）=64（片）②需要的芯片组数为512×1024/8×1024=64 （组）③片内地址线数为 log2(8×210)=13（根）④芯片组选择地址线数为log2(512×210)-13=6 （根）⒎某微机系统的RAM存储器由4个模块组成，每个模块的容量为128KB，若4个模块的地址连续，起始地址为10000H，则每个模块的首末地址是什么？解：根据题意，128KB模块的末地址为217-1=1FFFFH，所以各模块的首末地址分别为：模块1首地址：10000H，末地址：10000H+1FFFFH=2FFFFH模块2首地址：30000H，末地址：30000H+1FFFFH=4FFFFH模块3首地址：50000H，末地址：50000H+1FFFFH=6FFFFH模块4首地址：70000H，末地址：70000H+1FFFFH=8FFFFH⒏设有4K×4位SRAM芯片及8K×8位EPROM芯片，欲与8088 CPU组成16K×8位的存储器空间，请问需要此SRAM及EPROM多少片？它们的片内地址线及片选地址线分别是多少根？假若该16K×8位存储器空间连续，且末地址为FFFFFH，请画出SRAM、EPROM与8088 CPU 的连线，并写出各芯片组的地址域。

微型计算机原理与接口技术第五版周荷琴课后答案第一章：计算机系统概述1.1 计算机系统基本组成•核心包括 CPU、内存和 I/O 设备。

CPU 是计算机的中央处理器，负责执行指令，控制各部分设备的操作。

内存存储数据和程序指令。

I/O 设备是计算机与外部世界进行信息交换的重要途径。

1.2 计算机的基本层次结构•计算机系统的基本层次结构分为硬件体系结构和软件体系结构。

硬件体系结构定义了计算机中硬件组件的功能、特性、接口和互连方式。

软件体系结构定义了计算机的软件组件及其相互关系。

1.3 计算机的工作过程•计算机工作过程主要包括取指令、分析指令、获取操作数、执行指令、写回结果等几个阶段。

具体过程为：取指令：从内存中读取指令；分析指令：解码指令确定要执行的操作；获取操作数：从内存或寄存器中读取操作数；执行指令：进行具体的运算或操作；写回结果：将运算结果写入内存或寄存器。

1.4 计算机性能指标•计算机的性能指标包括运算速度、存储容量、传输速率、可靠性和可用性等方面。

运算速度衡量了计算机执行指令的快慢；存储容量表示计算机可以存储的数据量；传输速率表示从一个设备向另一个设备传输数据的速度；可靠性表示计算机的故障率；可用性表示计算机在给定时间内正常工作的比例。

第二章：计算机的数制与编码2.1 数制与编码的基本概念•数制是用于表示数值的方法，常见的有十进制、二进制、八进制和十六进制等。

编码是指将字符、符号等信息转换成计算机可以处理的二进制形式。

2.2 二进制与十进制的转换•将十进制数转换成二进制数时，可以采用除2取余的方法。

将二进制数转换成十进制数时，可以根据二进制位上的权值相加的原理进行计算。

2.3 BCD码与ASCII码•BCD码是Binary-Coded Decimal的缩写，用4位二进制码表示一个十进制数的一位。

ASCII码是一种字符编码，将每个字符映射成一个唯一的二进制数。

2.4 奇偶校验码•奇偶校验码是一种错误检测码，用于检测数据传输过程中出现的位错误。

第5章存储器系统一、选择题1．下列（B）不是半导体存储器芯片的性能指标。

A. 存储容量B. 存储结构C. 集成度D. 最大存储时间2．高速缓存由（B）构成。

A. SRAMB. DRAMC. EPROMD. 硬磁盘3．由2K×1bit的芯片组成容量为4K×8bit的存储器需要（D）个存储芯片。

A. 2B. 8C. 32D. 164．安排2764芯片内第一个单元的地址是1000H，则该芯片的最末单元的地址是（D）。

A. 1FFFHB. 17FFHC. 27FFHD. 2FFFH`5．一片容量为8KB的存储芯片，若用其组成1MB内存，需（ C ）片。

A. 120B. 124C. 128D. 1326．外存储器包括（A B E F ）。

A. 软磁盘B. 磁带C. SRAMD. BIOSE. 硬磁盘F. 光盘7．在多级存储体系结构中，Cache-主存结构主要用于解决（D ）的问题。

A. 主存容量不足B. 主存与辅存速度不匹配C. 辅存与CPU速度不匹配D. 主存与CPU速度不匹配8．动态RAM的特点之一是（BD ）。

A. 能永久保存存入的信息B. 需要刷新电路C. 不需要刷新电路D. 存取速度高于静态RAM[二、填空题1.在分层次的存储系统中，存取速度最快、靠CPU最近且打交道最多的是Cache 存储器，它是由DRAM 类型的芯片构成，而主存储器则是由SRAM 类型的芯片构成。

2．将存储器与系统相连的译码片选方式有线选法、部分地址译码法和全地址译码法。

3．若存储空间的首地址为1000H，存储容量为1K×8、2K×8、4K×8H 和8K×8的存储器所对应的末地址分别为13FFH 、17FFH 、1FFFH 和2FFFH 。

4．微机系统中存储器通常被视为Cache 、主存、辅存三级结构。

三、综合题1．某微机系统中内存的首地址为3000H，末地址为63FFH，求其内存容量。

］、2题略,看书!3. 51系列单片机有哪儿种寻址方式?对内部RAM的。

〜7FH操作有那些寻址方式?对SFR 有哪些寻址方式?答：51单片机共有：寄存器寻址，直接寻址，寄存器间接寻址，立即寻址，基址寄存器加变址寄存器间接寻址和相对寻址等6中寻址方式。

对内部RAM的0〜7FH操作可通过直接寻址，寄存器间接寻址对SFR只能通过直接寻址访问对内部RAM的80H〜OFFH的操作只能通过寄存器间接寻址。

(因为SFR的地址也在80H〜OFFH的范围内，故通过采用互不相同的寻址方式，来区分该段地址是指向内部RAM还是指向SFR)4.请写出下列功能对应的数据传送指令⑴MOV A,R0;MOV A,40H;MOVA,@RO;MOV A,#80H(2 )MOV R0,78H;MOV R6,A;MOV R7,#88H;⑶MOV 50H,A;MOVP1,70H;MOVP1,R3;MOVP1,#80H(4 )MOV @R0,A;MOV @R0,30H;MOV @R0, #30H(5)MOV DPTR,#8000H(6)PUSH ACC (不能写成PUSH A,必须用累加器的符号ACC,因为此处是直接寻址)；PUSH DPH;POPDPH;POP ACC(7) XCH A,@R0;XCHD A,@R05.写出指令功能(1)((R1))—A; (50H)—A; (Rl)—A(2)(30H)->R7; (A)->R4; 3-R7(3)(A)->50H; (4OH)->P1; (R3)-P1(4)(A)->(Rl); (30H)->(Rl); 5OH->(R1)(5)9000H-DPTR(6)(ACC)-堆栈；(B)—堆栈；堆栈一DPL⑺ A - — ((R1)), (A)o~3 - - ((R1 ))o~3(8) ((P2)(R0))—A； ((A)+(PC)) — A; ((A)+(DPTR))—A; ((DPTR))->A;注意：MOVX指令访问的是外部RAM数据存储器单元；MOVC指令访问的是程序存储器中的地址单元。

第三章 8086/8088微处理器及其系统 教材习题3.1-3.70参考答案3.1 为什么要研究8086/8088微处理器及其系统?这比直接研究32位微处理器及其系统有何优缺点?解:尽管8086/8088后续的80286、80386、80486以及Pentium系列CPU结构和功能已发生很大变化，但从基本概念与结构以及指令格式上来讲，他们仍然是经典的8086/8088CPU的延续与提升。

3.2 8086 CPU有多少根数据线和地址线？它能寻址多少内存地址单元和I/O端口？8088CPU又有多少根数据线和地址线？为什么要设计8088CPU？解：8086 CPU有16根数据线和20根地址线，可寻址1MB存储单元和64KB的I/O端口。

8088 CPU 有16位内部数据线和8条外部数据总线，20根地址线。

8088 CPU 是8086 CPU的向下兼容版，这样设计主要为了与INTEL原有的8位外围接口芯片直接兼容。

3.3 8086 CPU内部按功能可分为哪两大部分？他们各自的主要功能是什么？解：从功能上讲，8086可分为两个部分，即总线接口单元（bus interface unit，BIU）和执行单元（execution unit ，EU）。

总线接口单元（BIU）的功能是负责CPU与存储器或I/O设备之间的数据传送。

EU的功能只是负责执行指令；执行的指令从BIU的指令队列缓冲器中取得，执行指令的结果或执行指令所需要的数据，都由EU向BIU发出请求，再由BIU经总线控制电路对存储器或外设存取。

3.4 8086 CPU内部的总线接口单元BIU由哪些功能部件组成？他们的基本操作原理是什么？解：BIU内有4个16位的段地址寄存器CS、DS、SS和ES，16位指令指针IP，6字节指令队列缓冲器，20位地址加法器和总线控制电路。

基本操作原理是BIU要从内存取指令送到指令队列缓冲器；CPU执行指令时，总线接口单元要配合执行单元从指定的内存单元或者外设端口中取数据，将数据传送给执行单元，或者把执行单元的操作结果传送到指定的内存单元或外设端口中。

微型计算机原理与接口技术（第5 版）课后答案及问题墙第一章绪论{崔文韬问}：课后习题第一题，二进制数与十进制数转换。

{崔文韬答}: 11001010B=202D,00111101B=61D,01001101B=77D,10100100B=164D。

{崔文韬问}：课后习题第二题，16 进制数与十进制数转换。

{崔文韬答}：12CH=300D，0FFH=255,3A8DH=14989D，5BEH=1470D{崔文韬问}：课后习题第三题，十进制数转化为二进制数和16 进制数。

{杨艺答}：25D=19H=00011001B，76D=4CH=01001100B，128D=100H=00000001 00000000B，134D=106H=00000001 00000110B{ 杨艺答}：128D=80H=10000000B，134D=86H=10000110B{崔文韬问}：课后习题第四题，写出10 进制数的BCD 码{杨艺答}：327D=（0011 0010 0111）BCD，1256D=（0001 0011 0101 0110）BCD{杨艺答}：1256D=（0001 0010 0101 0110）BCD{崔文韬问}：英文单词About 的ASCII 码{沙猛答}：3935H{王金鑫改}:41H，62H，6FH，75H，74H{崔文韬问}：数字95 的ASCII 码{王金鑫答}:39H，35H{崔文韬问}：课后习题第六题：10 进制数的原码、补码、反码{杨艺答}：【+42】原=00101010B=【+42】反=【+42】补【-42】原=10101010B，【-42】反=11010101B，【-42】补=11010110B【+85】原=01010101B=【+85】反=【+85】补【-85】原=11010101B，【-85】反=10101010B，【-85】补=10101011B{崔文韬问}：机器语言或者机器码（Machine Code），汇编语言（Assemble Language），高级语言的定义{沙猛答}：机器码：计算机只认得二进制数码，计算机中的所有指令都必须用二进制表示，这种用二进制表示的指令称为机器码。

《微机原理与接口》习题及参考答案周明德第五版2022年秋季第一章习题（教材P29）作业11.1微处理器、微型计算机和微型计算机系统三者之间有什么不同？【解】把CPU（运算器和控制器）集成在一个芯片上，即为微处理器。

微处理器加上部分存储器和外设（或外设接口）就构成了微型计算机。

微型计算机与管理、维护计算机硬件以及支持应用的软件相结合就形成微型计算机系统。

1.2CPU在内部结构上由哪几部分组成？CPU应该具备哪些主要功能？【解】CPU主要由算术逻辑单元、指令寄存器、指令译码器、可编程逻辑阵列、寄存器组、标志寄存器等组成。

CPU主要功能是进行算术逻辑运算，以及控制计算机按照程序的规定自动运行。

1.3微型计算机采用总线结构有什么优点？【解】采用总线结构，扩大了数据传送的灵活性，减少了连线；而且总线可以标准化，易于兼容和工业化生产。

1.4数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一组总线或者合用部分总线，那么要靠什么来区分地址和数据？【解】数据总线是双向的，地址总线是单向的。

采用数据和地址线复用，主要靠信号的时序来区分。

通常在读写数据时，在复用的总线上先输出地址信息，然后再传送数据。

第二章习题（教材P43）作业22.98086的基本程序执行寄存器是由哪些寄存器组成的？【解】8086的基本程序执行寄存器组成如下：⑴8个通用寄存器：可用于存放操作数和指针。

⑵4个段寄存器：保存段基值（或段选择子）。

⑶1个标志寄存器：保存状态位和控制标志位。

⑷1个指令指针寄存器：存放下一条要执行的指令的指针。

2.13如何形成指令中的各种条件码？【解】指令中的条件码，即标志寄存器中的状态标志。

它们主要由算术和逻辑运算指令设置或清除。

也有设置和清除某些状态标志位的专用指令。

2.16段寄存器CS＝1200H，指令指针寄存器IP＝FF00H，此时，指令的物理地址为多少？【解】指令的物理地址=1200H某16+FF00H=21F00H2.178086微处理器的执行部件有什么功能？由哪几部分组成？【解】8086微处理器的执行部件负责指令的执行。
