双摇杆机构双曲柄机构

（2）运动副是两构件通过直接接触形成的可动联接。

（3）两构件通过点或线接触形成的联接称为高副。

一个平面高副所引入的约束数为1。

（4）两构件通过面接触形成的联接称为高副，一个平面低副所引入的约束数为2。

（5）机构能实现确定相对运动的条件是原动件数等于机构的自由度，且自由度大于零。

（6）虚约束是对机构运动不起实际约束作用的约束，或是对机构运动起重复约束作用的约束。

（7）局部自由度是对机构其它运动构件的运动不产生影响的局部运动。

（8）平面机构组成原理：任何机构均可看作是由若干基本杆组依次联接于原动件和机架上而构成。

（8）基本杆组的自由度为0。

（1）瞬心是两构件上瞬时速度相等的重合点-------即等速重合点。

（2）两构件在绝对瞬心处的速度为0。

（3）相构件在其相对瞬心处的速度必然相等。

（4）两构件中若有一个构件为机架，则它们在瞬心处的速度必须为0。

（5）用瞬心法只能求解机构的速度，无法求解机构的加速度。

（1）驱动机械运动的力称为驱动力，驱动力对机械做正功。

（2）阻止机械运动的力称为阻抗力，阻抗力对机械做负功。

（1）机械的输出功与输入功之比称为机械效率。

（2）机构的损失功与输入功之比称为损失率。

（3）机械效率等于理想驱动力与实际驱动力的比值。

（4）平面移动副发生自锁条件：作用于滑块上的驱动力作用在其摩擦角之内。

（5）转动副发生自锁的条件：作用于轴颈上的驱动力为单力，且作用于轴颈的摩擦圆之内。

（1）机构平衡的目的：消除或减少构件不平衡惯性力所带来的不良影响。

（2）刚性转子总可通过在转子上增加或除去质量的办法来实现其平衡。

（3）转子静平衡条件：转子上各偏心质量产生的离心惯性力的矢量和为零（或质径积矢量和为零）。

（4）对于静不平衡转子只需在同一个平面内增加或除去平衡质量即可获得平衡，故称为单面平衡。

（5）对于宽径比b/D<0.2的不平衡转子，只做静平衡处理。

（6）转子动平衡条件：转子上各偏心质量产生的离心惯性力的矢量和为零，以及这些惯性力所构成的力矩矢量的和也为零。

机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。

2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

3、联轴器和离合器可联接两轴，使其一同回转。

机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。

4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。

5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。

6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。

7、机械零件由于某种原因丧失正常工作能力称为失效。

8、带传动的失效形式主要有带的疲劳破坏和打滑。

9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。

10、滚子链为避免采用过渡链节，应尽量采用偶数链节。

11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。

12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。

13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。

15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。

16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。

17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。

18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。

19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。

20、按用途的不同，链传动分为传动链、起重链和牵引链。

21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。

22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。

双摇杆双曲柄机构的判断条件概述及解释说明1. 引言1.1 概述引言部分将对本文的主题进行简要概述。

本文将讨论双摇杆双曲柄机构的判断条件，该主题涉及了双摇杆机构和曲柄机构的定义、工作原理，以及双摇杆双曲柄机构的组成和特点。

1.2 文章结构在文章结构部分，将介绍整篇文章的结构安排。

本文将分为五个主要部分进行讨论。

首先是引言部分，概述了文章主题和目的；其次是双摇杆双曲柄机构的判断条件，其中包括对双摇杆机构和曲柄机构进行定义和解释，并描述了双摇杆双曲柄机构的组成和特点；接下来是判断条件的说明和分析，详细解释了三个具体的判断条件；然后是示例与案例分析，通过三个实际案例来进一步说明这些判断条件；最后，在结论与展望部分总结研究结果并展望未来工作方向。

1.3 目的在目的部分，明确阐述本文写作的目标。

本文旨在系统地介绍并解释双摇杆双曲柄机构的判断条件，帮助读者深入理解该机构的工作原理和特点。

通过对判断条件的分析和案例分析，读者将能够更好地应用这些判断条件于实际设计和工程项目中。

这篇文章的目的是为读者提供一个清晰、准确的指南，以便更好地理解和利用双摇杆双曲柄机构。

2. 双摇杆双曲柄机构的判断条件2.1 双摇杆机构的定义和工作原理：双摇杆机构是一种由两个摇杆组成的机械系统。

每个摇杆都能够围绕一个固定点旋转，并通过连接件与其他部件相连。

这种机构可以实现复杂的运动传递和控制，常用于各种工程和科学领域。

双摇杆机构具有以下工作原理：当一个摇杆旋转时，它会驱动连接件进行相应的运动。

如果两个摇杆同时旋转，并且彼此之间存在耦合，它们可以实现复杂的轨迹和功能。

2.2 曲柄机构的定义和工作原理：曲柄机构是一种由曲柄、连接杆和连杆组成的机械系统。

曲柄固定在旋转轴上，连接杆固定在曲柄上，并通过连杆与其他部件相连。

这种机构常用于内燃发动机、泵浦等设备中，在往复运动中将旋转运动转化为直线运动或者反之。

曲柄机构具有以下工作原理：当曲柄以一定角速度旋转时，连接杆产生往复运动。

铰链四杆机构的三种基本形式特点
铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。

所有运动
副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机
构都可以看成是在它的基础上演化而来的。

1、曲柄摇杆机构的条件：连架杆之一为最短杆。

2、双曲柄机构的条件：机架为最长杆。

3、双摇杆机构的条件：连杆为最短杆。

铰链四杆机构中，按照连架杆与否可以搞整周旋转，可以将其分成三种基本形式，即
为曲柄摇杆机构，双曲柄机构和双摇杆机构。

所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。

选取其中一个构件做为机架之後，轻易与机架链接的构件称作连架杆，不轻易与机架
相连接的构件称作连杆，能搞整周调头的构件被称作曲柄，就可以在某一角度范围内往复
转动的构件称作摇杆。

如果以旋转副相连接的两个构件可以搞整周相对旋转，则称作整转副，反之称作摆转副。

考研机械原理选择+填空题(含答案)1．速度影像的相似原理只能应用于同一构件的各点，而不能应用于整个机构的各点。

2．在右图所示铰链四杆机构中，若机构以AB 杆为机架时，则为双曲柄机构；以BC 杆为机架时，则为曲柄摇杆机构；以CD 杆为机架时，则为双摇杆机构；以AD 杆为机架时，则为曲柄摇杆机构。

3．在凸轮机构推杆的几种常用运动规律中，等速运动规律有刚性冲击；等加速等减速运动规律和余弦加速度运动规律有柔性冲击；高次多项式运动规律和正弦加速度运动规律没有刚性冲击也没有柔性冲击。

4．机构瞬心的数目Ｎ与机构的构件数k 的关系是N=k （k-1）/2.5．作相对运动的3个构件的3个瞬心必然共线。

6．所谓定轴轮系是指所有轴线在运动中保持固定，而周转轮系是指至少有一根轴在运动中位置是变化的。

7. 渐开线齿廓上K 点的压力角应是法线方向和速度方向所夹的锐角。

2、作用于机械上驱动力的方向与其作用点速度方向之间的夹角为锐角（锐角，钝角，直角或其他）。

3、当回转件的d/b>5时需进行_静_____平衡,当d/b<5时须进行__动____平衡。

4、铰链四杆机构的三种基本类型是曲柄摇杆机构、双曲柄机构和双摇杆机构。

5、凸轮机构的从动件常用运动规律中，等速运动规律具有刚性冲击，等加速等减速运动规律具有柔性冲击。

6、斜齿圆柱齿轮的法面参数为标准值。

7、国家标准规定将蜗杆分度圆直径标准化是为了__减少蜗轮滚刀的数量__。

8．标准斜齿圆柱齿轮传动的中心距与模数，齿数和螺旋角等参数有关。

1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。

2、标准齿轮的概念是m、a 、h a*、c *四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶高和齿根高。

3、渐开线齿廓的正确啮合条件是m1=m2,1= 2；标准安装条件是分度圆与节圆重合；连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。

DOI: 10.11991/yykj.202004009曲柄摇杆机构和双摇杆机构的瞬心线解析法研究刘庆1，李春明1,2，刘晓1，曹惠11. 中国石油大学(华东) 中国石油大学胜利学院，山东 东营，2570612. 中国石油大学(华东) 机电工程学院，山东 青岛，266580摘 要：针对平面四杆(体)机构的瞬心线与重载滚滑副机构构体接触面轮廓设计的关系，为了进行瞬心线的解析法研究，进行了以下研究。

1)基于直线方程、矩阵运算和坐标变换导出了平面四体机构瞬心的计算式，即瞬心线方程。

2)分析了无穷远瞬心和歧运动位。

3)以曲柄摇杆机构为例绘制了瞬心线。

4)根据双摇杆机构主动摇杆的摆动范围及运动的连续性，绘制了5种情况的瞬心线，没有绘出在歧运动位有可能出现的另一段。

瞬心线图线验证了所推导的瞬心线方程。

该研究可为滚滑副机构的接触廓线设计提供参考依据。

关键词：机构运动学；瞬心线；平面四体机构；歧运动位；坐标变换；解析法；滚滑副；一约束副；二约束副中图分类号：O311; TH113.2+2; TH112.1 文献标志码：A 文章编号：1009−671X(2021)01−0093−05Analytic method for instantaneous velocity center line of a crank-rockerand birocker mechanismLIU Qing 1, LI Chun-ming 1,2, LIU Xiao 1, CAO Hui 11. Shengli College in China University of Petroleum, China University of Petroleum (East China), Dongying 257061, China2. Faculty of Mechanical and Electronic Engineering, China University of Petroleum (East China), Qingdao 266580, ChinaAbstract : For the relation between the instantaneous velocity center line of a planar four-bar (quabody) mechanism and the contact surface profile design of a heavy-duty rolling and sliding pair mechanism, in order to study the analytic method of the instantaneous velocity line, the following contents are studied. 1) Based on the line equation, matrix operation and coordinate transformation, the calculation formula of instantaneous velocity center of planar quabody mechanism, namely instantaneous velocity center line equation, is derived. 2) The instantaneous velocity center at infinity and the kinematics bifurcation position are analyzed. 3) The instantaneous velocity center line is drawn with crank rocker mechanism as an example. 4) According to the swing range and motion continuity of the active rocker of the double rocker mechanism, the instantaneous velocity center lines of five cases are drawn, and the other section that may appear at the other side of kinematics bifurcation position is not drawn. The equation of instantaneous velocity center line is verified by the diagram of instantaneous velocity center line. The research can provide the reference for the contact profile design of rolling and sliding pair mechanism.Keywords: mechanism kinematics; instantaneous velocity center line; planar quabody mechanism; kinematics bifurcation position; coordinate transformation; analytic method; rolling and sliding pair; monoconstraint pair;biconstraint pair曲柄摇杆机构是最简单、最普遍的平面四杆(体)机构，任何复杂的机构都可视为该机构经过演化或组合而形成的[1−3]。

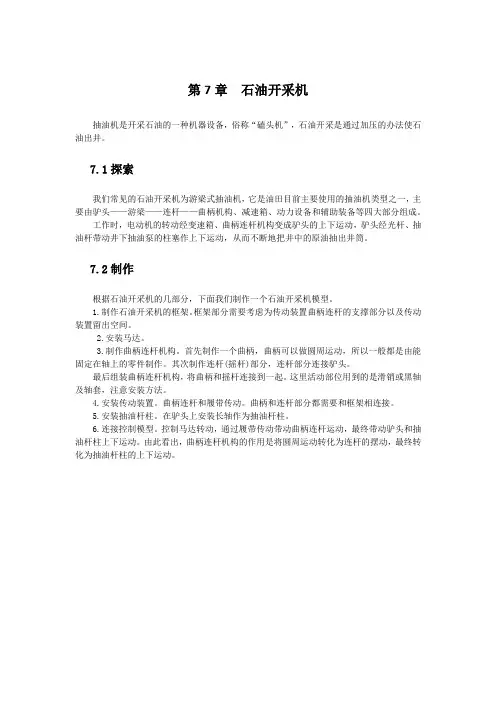

第7章石油开采机抽油机是开采石油的一种机器设备，俗称“磕头机”，石油开采是通过加压的办法使石油出井。

7.1探索我们常见的石油开采机为游梁式抽油机，它是油田目前主要使用的抽油机类型之一，主要由驴头——游梁——连杆——曲柄机构、减速箱、动力设备和辅助装备等四大部分组成。

工作时，电动机的转动经变速箱、曲柄连杆机构变成驴头的上下运动，驴头经光杆、抽油杆带动井下抽油泵的柱塞作上下运动，从而不断地把井中的原油抽出井筒。

7.2制作根据石油开采机的几部分，下面我们制作一个石油开采机模型。

1.制作石油开采机的框架。

框架部分需要考虑为传动装置曲柄连杆的支撑部分以及传动装置留出空间。

2.安装马达。

3.制作曲柄连杆机构。

首先制作一个曲柄，曲柄可以做圆周运动，所以一般都是由能固定在轴上的零件制作。

其次制作连杆(摇杆)部分，连杆部分连接驴头。

最后组装曲柄连杆机构，将曲柄和摇杆连接到一起。

这里活动部位用到的是滑销或黑轴及轴套，注意安装方法。

4.安装传动装置。

曲柄连杆和履带传动。

曲柄和连杆部分都需要和框架相连接。

5.安装抽油杆柱。

在驴头上安装长轴作为抽油杆柱。

6.连接控制模型。

控制马达转动，通过履带传动带动曲柄连杆运动，最终带动驴头和抽油杆柱上下运动。

由此看出，曲柄连杆机构的作用是将圆周运动转化为连杆的摆动，最终转化为抽油杆柱的上下运动。

5倍6倍3倍7.3原理分析上面我们简单介绍了石油开采机的组成，这里我们详细讲解。

图7.1石油开采机由四大部分构成，分别为游梁部分，支架部分，减速器部分，配电部分。

每一部分具体组成如下:游梁部分:驴头，游梁，横梁，尾梁，连杆，平衡板。

支架部分:中央轴承座，工作梯，护圈操作台，支架。

减速器部分:底船，减速器筒座，减速器，曲柄，配重块刹车等部件。

配电部分:电机座，电机，配电箱等。

石油开采机在工作时，由电动机提供动能。

电动机将其高速旋转运动传递给减速箱的输入轴，经中间轴后带动输出轴，输出轴带动曲柄作低速旋转运动。
