BLDC电动机本体设计及控制原理(详细版)

三相无刷直流电机原理和控制方法一、BLDC电机的工作原理：BLDC电机是由无刷电机和电子调速器组成的系统。

其工作原理主要包括定子和转子两部分。

1.定子部分：BLDC电机的定子上有三个永磁铁，分别是U、V、W相。

这三个相互相隔120度，每个相上都有两个定子绕组。

当定子绕组通电时，会在定子上形成一个旋转的磁场。

2.转子部分：BLDC电机的转子上有多个永磁铁，通常为四个或六个。

这些永磁铁构成了转子的磁极，通过转子上的轴向磁力使得电机可以旋转。

3.电子调速器：BLDC电机的电子调速器主要由功率器件和控制电路组成。

控制电路通过传感器检测电机的转子位置和速度，并根据外部的控制信号来控制功率器件的开关，从而控制电机的转速和运行状态。

BLDC电机的工作原理是通过改变定子绕组的电流方向以产生旋转磁场，进而旋转转子来完成工作的。

二、BLDC电机的控制方法：BLDC电机的控制方法主要包括传感器控制和传感器无控制两种。

1.传感器控制：传感器控制是通过传感器检测电机的旋转位置和速度，并将这些信号反馈给控制器，从而调整电机的驱动信号来控制电机的运行状态和转速。

传感器控制的优点是精确度高、控制稳定，但需要安装传感器，增加了电机的结构复杂性和成本。

2.传感器无控制：传感器无控制是通过算法来估计电机的转子位置和速度，而无需使用传感器。

常见的传感器无控制方法有基于反电动势法和基于电流观测法。

基于反电动势法是通过测量电机绕组的反电动势来推测转子位置和速度。

该方法简单直观，但对低速和低转矩的控制效果不好。

基于电流观测法是通过观察电机绕组的电流变化来推测转子位置和速度。

该方法相对准确，但对电流测量的要求较高。

传感器无控制的优点是结构简单、成本低，但其精确度和控制稳定性相对较差。

三、总结：BLDC电机将传统的有刷直流电机中的机械换向器替换成了电子换向器，具有结构简单、效率高、控制精度高和使用寿命长等优点。

其工作原理是通过改变定子绕组的电流方向以产生旋转磁场，进而旋转转子来完成工作的。

BLDC永磁电机及其控制原理BLDC（Brushless DC）永磁电机是一种无刷直流电机，也被称为无刷永磁同步电机（PMSM）。

相比传统的有刷直流电机，BLDC永磁电机具有更高的效率、更低的噪音和更长的寿命。

它广泛应用于电动车、航空航天、工业自动化等领域。

BLDC永磁电机的控制原理是通过对电机的三相电流进行控制来达到转速和转矩的调节。

在BLDC电机中，转子上有若干个磁极，而定子上有三个相位相差120度的绕组。

当电流通过绕组时，会产生旋转磁场，而与磁场同步旋转的转子也会跟随旋转。

根据BLDC电机的永磁特性，当电流通入发磁绕组时，转子磁极与定子绕组之间会产生磁力吸引或排斥的作用，从而产生转矩。

BLDC永磁电机的控制可以分为传感器反馈控制和无传感器反馈控制两种方式。

传感器反馈控制通常使用霍尔传感器或编码器等装置来检测转子位置和速度，并将反馈信号送回电机控制器，通过控制器来调整电机相位和电流。

这种方式可以实现高精度的转速和转矩控制，但需要额外的传感器装置，增加了成本和复杂度。

而无传感器反馈控制则是通过估算转子位置和速度来实现控制。

无传感器反馈控制算法通常使用反电动势（Back EMF）估算转子位置和速度。

反电动势是由于转子磁极与定子绕组之间的磁感应产生的电势，它与转速成正比。

通过测量电机相电流和反电动势，可以估算出转子位置和速度，并通过控制器来调整电机相位和电流。

这种方式不需要额外的传感器装置，减少了成本和复杂度，但精度较传感器反馈控制略低。

在BLDC永磁电机的控制中，还需要考虑到换相问题。

换相是指在相位旋转时切换绕组的通电顺序，以保持转子与磁场的同步。

传统的换相方式是基于霍尔传感器或编码器等装置来获取转子位置，然后通过控制器来调整相位。

而在无传感器反馈控制中，需要使用特定的换相算法来估算转子位置，并实现正确的换相。

常见的换相算法有霍尔换相法、反电动势换相法和电角度法等。

总之，BLDC永磁电机的控制原理是通过对电机的三相电流进行控制来实现转速和转矩的调节。

BLDC电机基本控制原理1.构成BLDC电机的基本组件：BLDC电机由定子、转子和控制器三个主要部分组成。

定子是由三个线圈组成，分别被称为A相、B相、C相。

转子是由永磁体构成，通过控制器产生的电流进行驱动。

2.BLDC电机的工作原理：BLDC电机依靠定子线圈产生的磁场与转子永磁体之间的互作用来实现运动。

根据电流的输入顺序和大小，控制器可以控制定子线圈的磁场与转子磁场之间的相对位置。

3.BLDC电机的控制方式：BLDC电机可以通过不同的控制方式来实现速度和转矩的控制。

常见的控制方式有无传感器控制和有传感器控制两种。

4.无传感器控制：无传感器控制方式是指通过控制器来估计转子位置和速度，从而实现电机的控制。

通常使用的技术有估算转子位置的反电动势法和反电势法。

通过估算转子位置和速度，控制器可以控制定子线圈的通电顺序和大小，从而实现电机的控制。

5.有传感器控制：有传感器控制方式是指在电机上安装转子位置传感器，通过测量转子位置来实现电机的控制。

常见的位置传感器有霍尔传感器和编码器。

通过精确测量转子位置，控制器可以准确控制定子线圈的通电顺序和大小，从而实现电机的高精度控制。

6.BLDC电机控制器的工作原理：控制器是BLDC电机控制的核心部件，它根据输入的控制信号和反馈信号来计算合适的控制算法，并驱动定子线圈的通断。

控制器通常由微控制器、功率放大器和驱动电路组成。

7.BLDC电机的应用：BLDC电机由于其结构简单、运行平稳和效率高等特点，在许多领域都有广泛的应用。

常见的应用包括电动汽车驱动系统、医疗设备、家用电器、工业自动化等。

总之，BLDC电机的基本控制原理包括构成BLDC电机的基本组件、工作原理、控制方式、控制器的工作原理以及应用等方面。

了解BLDC电机的基本控制原理，有助于对于该类电机的使用和设计有更深入的理解。

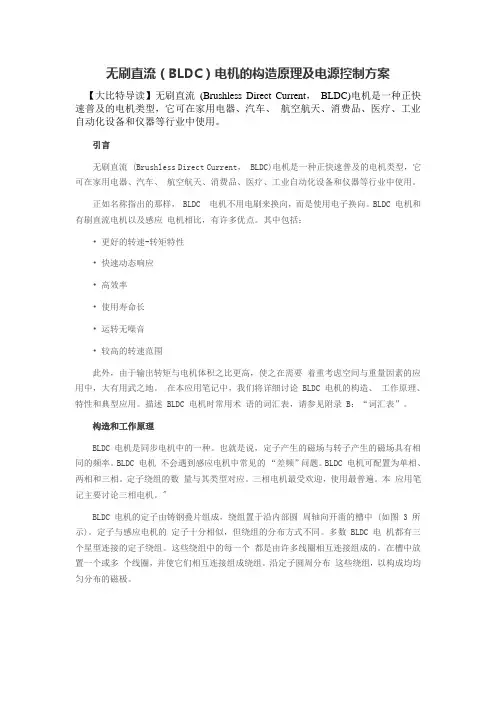

无刷直流（BLDC）电机的构造原理及电源控制方案【大比特导读】无刷直流(Brushless Direct Current，BLDC)电机是一种正快速普及的电机类型，它可在家用电器、汽车、航空航天、消费品、医疗、工业自动化设备和仪器等行业中使用。

引言无刷直流 (Brushless Direct Current， BLDC)电机是一种正快速普及的电机类型，它可在家用电器、汽车、航空航天、消费品、医疗、工业自动化设备和仪器等行业中使用。

正如名称指出的那样， BLDC 电机不用电刷来换向，而是使用电子换向。

BLDC 电机和有刷直流电机以及感应电机相比，有许多优点。

其中包括：•更好的转速-转矩特性•快速动态响应•高效率•使用寿命长•运转无噪音•较高的转速范围此外，由于输出转矩与电机体积之比更高，使之在需要着重考虑空间与重量因素的应用中，大有用武之地。

在本应用笔记中，我们将详细讨论 BLDC 电机的构造、工作原理、特性和典型应用。

描述 BLDC 电机时常用术语的词汇表，请参见附录 B：“词汇表”。

构造和工作原理BLDC 电机是同步电机中的一种。

也就是说，定子产生的磁场与转子产生的磁场具有相同的频率。

BLDC 电机不会遇到感应电机中常见的“差频”问题。

BLDC 电机可配置为单相、两相和三相。

定子绕组的数量与其类型对应。

三相电机最受欢迎，使用最普遍。

本应用笔记主要讨论三相电机。

"BLDC 电机的定子由铸钢叠片组成，绕组置于沿内部圆周轴向开凿的槽中 (如图 3 所示)。

定子与感应电机的定子十分相似，但绕组的分布方式不同。

多数 BLDC 电机都有三个星型连接的定子绕组。

这些绕组中的每一个都是由许多线圈相互连接组成的。

在槽中放置一个或多个线圈，并使它们相互连接组成绕组。

沿定子圆周分布这些绕组，以构成均均匀分布的磁极。

有两种类型的定子绕组：梯形和正弦电机。

以定子绕组中线圈的互连方式为依据来区分这两种电机，不同的连接方式会产生不同类型的反电动势 (Electromotive Force，EMF)。

直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。

与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。

BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。

BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。

2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。

3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。

4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。

BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。

2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。

3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。

4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。

5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。

BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。

开环控制简单，但无法实现高精度的转速和位置控制。

2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。

闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。

总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。

在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。

无刷直流电机的原理和控制——介绍讲解无刷直流电机（Brushless DC Motor，简称BLDC）是一种采用电子换向器而不是机械换向器的电动机。

与传统的直流电机相比，无刷直流电机具有更高的效率、更小的体积和更低的噪音。

本文将介绍无刷直流电机的原理以及其控制方法。

一、无刷直流电机的原理无刷直流电机由转子和定子组成，其中转子是由多个极对磁铁组成，定子则由多个绕组分布在电机的周围。

当电流通过定子绕组时，会在定子上产生一个旋转磁场。

根据洛伦兹力定律，当磁场与转子上的磁铁相互作用时，会产生一个扭矩，从而使转子转动。

传统的直流电机通过刷子和换向器来反转电流方向，从而使电机转动。

而无刷直流电机则通过电子换向器来实现换向。

电子换向器由电子器件（如晶体管或MOSFET）组成，可以实现对电流方向的快速控制。

具体来说，当电流进入电机的一个绕组时，电子换向器会关闭这条绕组上的电流，并打开下一条绕组上的电流。

通过不断地切换绕组上的电流，电子换向器可以实现对电机转子的连续控制，从而实现转向。

二、无刷直流电机的控制方法1.传感器反馈控制在传感器反馈控制中，电机上安装了传感器来检测转子位置。

最常见的传感器是霍尔传感器，用于检测磁铁在固定位置上的磁场变化。

传感器会将检测到的位置信号反馈给控制器，控制器根据这个信号来判断何时关闭当前绕组并打开下一个绕组。

传感器反馈控制方法可以提供更准确的转子位置信息，从而实现更精确的控制。

然而，传感器的安装和布线会增加电机的成本和复杂性。

2.无传感器反馈控制无传感器反馈控制（或称为传感器逆变控制）是一种通过测量相电压或相电流来估计转子位置的方法。

在这种方法中，控制器会根据测量的电压或电流值来估计转子位置，并基于此来控制绕组的开关。

无传感器反馈控制方法可以减少电机系统的复杂性和成本，但在低速或高负载情况下可能会导致转矩波动或失控。

3.矢量控制矢量控制是一种高级的无刷直流电机控制方法，通过测量电流和转子位置来实现电机的高精度控制。

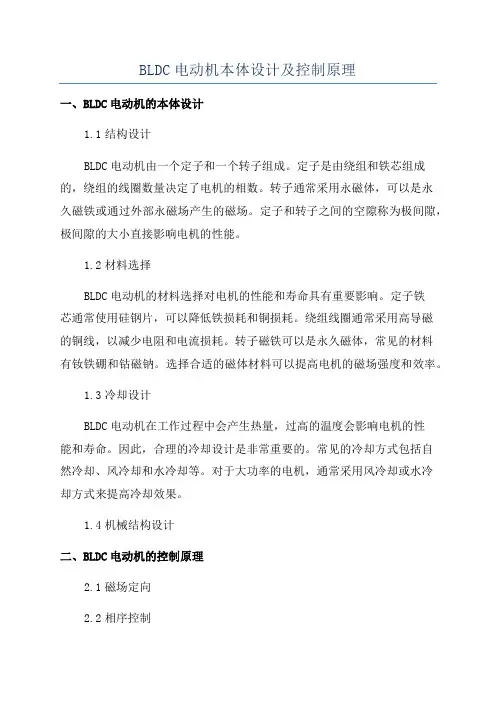

BLDC电动机本体设计及控制原理一、BLDC电动机的本体设计1.1结构设计BLDC电动机由一个定子和一个转子组成。

定子是由绕组和铁芯组成的，绕组的线圈数量决定了电机的相数。

转子通常采用永磁体，可以是永久磁铁或通过外部永磁场产生的磁场。

定子和转子之间的空隙称为极间隙，极间隙的大小直接影响电机的性能。

1.2材料选择BLDC电动机的材料选择对电机的性能和寿命具有重要影响。

定子铁芯通常使用硅钢片，可以降低铁损耗和铜损耗。

绕组线圈通常采用高导磁的铜线，以减少电阻和电流损耗。

转子磁铁可以是永久磁体，常见的材料有钕铁硼和钴磁钠。

选择合适的磁体材料可以提高电机的磁场强度和效率。

1.3冷却设计BLDC电动机在工作过程中会产生热量，过高的温度会影响电机的性能和寿命。

因此，合理的冷却设计是非常重要的。

常见的冷却方式包括自然冷却、风冷却和水冷却等。

对于大功率的电机，通常采用风冷却或水冷却方式来提高冷却效果。

1.4机械结构设计二、BLDC电动机的控制原理2.1磁场定向2.2相序控制BLDC电动机通过电流的改变来改变磁场的方向。

根据电流的相序控制，可以使得磁场始终与定子的磁场相互作用，从而实现电机的转动。

相序控制通常采用电子换向器来实现，可以根据转子位置信号和控制算法来控制相序的改变。

2.3PWM控制脉宽调制（PWM）是控制BLDC电动机速度和转矩的常用方式。

通过改变PWM信号的占空比，可以改变电机输入的电压和电流。

通常使用PID控制算法或其他控制算法来根据电机的反馈信号实现闭环控制。

2.4电压和电流保护总结：本文从BLDC电动机的本体设计和控制原理两个方面进行了详细的介绍。

BLDC电动机的本体设计包括结构设计、材料选择、冷却设计和机械结构设计等内容。

BLDC电动机的控制原理包括磁场定向、相序控制、PWM 控制和电压电流保护等内容。

这些内容综合起来，可以实现BLDC电动机的高效运行和控制。

bldc控制原理BLDC（无刷直流电机）控制是现代电机控制领域的一个热门话题。

这种电机的控制被广泛应用于家用电器、无人机、自动化设备等自动控制系统中。

本文将介绍BLDC电机的基本工作原理和控制策略。

BLDC电机的工作原理通常，BLDC电机由永磁体、转子、驱动电子器件和控制电路组成。

永磁体通常位于电机的外部并固定在定子上，而转子则包含一组绕在铁芯上的绕组。

当这些绕组被激励时，它们产生一个磁场，这个磁场与永磁体产生的磁场相互作用，从而导致电机转动。

BLDC电机有三个绕组，分别称为A、B和C绕组。

这些绕组放置在定子上，并与转子上的磁极相交。

在运行时，BLDC电机通过不断交替激活这三个绕组中的一组或多组来实现转子旋转。

这个过程需要一个特殊的控制器，它根据电机的运转状态和需求来控制三个绕组的激励。

控制BLDC电机的策略要控制BLDC电机的旋转，需要将控制信号发送给电机控制器。

这个信号可以是数字脉冲宽度调制（PWM）信号。

此外，还需要描述BLDC电机的状态和控制策略的控制器。

常用的控制策略包括：1.交替相邻的绕组：这种控制策略是最简单的，并且可以实现BLDC 电机的高速运行。

在此策略中，只有两个相邻的绕组被同时激活，并且在接下来的时间段内分别切换。

2.正/反向旋转：在这种控制策略中，控制器可以发送一个指示电机正向旋转或反向旋转的信号。

当要逆转电机的方向时，需要改变绕组的激励顺序。

3.按需交替绕组：这种控制策略基于电机负载和应用需求。

控制器可以根据电机的负载发出不同的交替激励顺序信号。

这种方法可以实现电机的低功耗运行和更高的能效。

总结BLDC电机控制是现代电机控制领域的一个重要课题。

它可以通过不同的控制策略来实现高效的转动和负载适应性。

随着新技术的不断进步，BLDC电机控制也将得到更精细和高效的改进，从而在未来的自动化、航空航天、医疗等领域展现出更多的应用价值。

BLDC电动机本体设计及控制原理(详细版)一、引言直流无刷电动机（Brushless DC Motor，BLDC）是近年来研究与应用领域日益扩大的电机类型。

它具有高效率、高转矩、低噪音、长使用寿命等优点，广泛应用于电动汽车、航空航天、家用电器、微型机器人等领域。

本文主要论述BLDC电动机本体设计及控制原理。

二、BLDC电动机结构及工作原理BLDC电动机主要由转子、定子、传感器、电路控制系统等部分组成。

1. 转子转子是BLDC电动机的核心部分，主要由磁铁和轴组成。

磁铁通常采用强磁性永磁体，由于磁阻较小、磁延迟性小，因此稳定性好，容易控制。

轴材料通常为钢铁材料，既满足强度要求，又具备较高的刚度。

转子采用永磁体的励磁方式，可以降低电机的故障率。

2. 定子定子是BLDC电动机的外部部分，主要由铁芯和绕组组成。

定子铁芯通常由硅钢片穿插叠压而成，目的是避免铁芯中涡流的损耗。

绕组则由若干个线圈组成，其数量与定子极数有关。

3. 传感器传感器主要包括霍尔元件和编码器。

霍尔元件主要用于检测转子磁极位置，编码器用于检测转子具体位置。

这些传感器输出的信号可以通过控制器计算得到电机的精确位置和转速。

4. 电路控制系统电路控制系统主要由驱动电路和控制器组成。

由于BLDC电机是三相交流电机，因此需要采用三相桥式电路进行驱动。

这种电路可以通过PWM技术实现精确的电机控制。

BLDC电动机的工作原理是依靠磁场作用产生电动力矩，具体而言，是依靠定子电流的旋转磁场作用与永磁体产生相互作用力而产生电动力矩的。

BLDC电机通过不断改变定子电流方向和大小来控制电机的转速和方向。

三、BLDC电动机控制原理1. 电机转速控制为了实现BLDC电动机的精确控制，需要对电机的转速进行控制。

一般采用PID控制算法对电机进行控制。

PID算法通过将实际转速与设定值进行比较，计算出误差，然后根据误差大小来调整控制电压的大小和方向。

这种方法可以有效地降低电机的振动和噪声，提高电机的精度和稳定性。

书山有路勤为径；学海无涯苦作舟

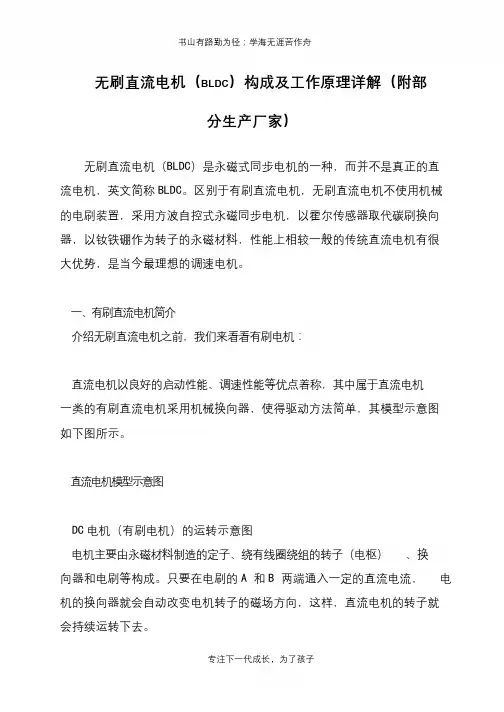

无刷直流电机（BLDC）构成及工作原理详解（附部

分生产厂家）
无刷直流电机（BLDC）是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。

区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料，性能上相较一般的传统直流电机有很大优势，是当今最理想的调速电机。

一、有刷直流电机简介
介绍无刷直流电机之前，我们来看看有刷电机：
直流电机以良好的启动性能、调速性能等优点着称，其中属于直流电机
一类的有刷直流电机采用机械换向器，使得驱动方法简单，其模型示意图如下图所示。

直流电机模型示意图
DC电机（有刷电机）的运转示意图
电机主要由永磁材料制造的定子、绕有线圈绕组的转子（电枢）、换
向器和电刷等构成。

只要在电刷的A和B两端通入一定的直流电流，电机的换向器就会自动改变电机转子的磁场方向，这样，直流电机的转子就会持续运转下去。

专注下一代成长，为了孩子。

高效率BLDC无刷直流电机控制原理、控制设计计算方法及步骤（图文并茂详解）一、空载时间插入与补充：1、大多数BLDC电机不需要互补的PWM、空载时间插入或空载时间补偿。

2、可能会要求这些特性的BLDC应用仅为高性能BLDC伺服电动机、正弦波激励式BLDC电机、无刷AC、或PC同步电机。

3、控制算法许多不同的控制算法都被用以提供对于BLDC电机的控制。

4、典型做法是，将功率晶体管用作线性稳压器来控制电机电压。

当驱动高功率电机时，这种方法并不实用。

5、高功率电机必须采用PWM控制，并要求一个微控制器来提供起动和控制功能。

二、BLDC无刷直流电机控制原理：1、无刷电机属于自换流型（自我方向转换），因此控制起来更加复杂。

2、BLDC电机控制要求了解电机进行整流转向的转子位置和机制。

3、对于闭环速度控制，有两个附加要求，即对于转子速度或电机电流以及PWM信号进行测量，以控制电机速度以及功率。

4、BLDC电机可以根据应用要求采用边排列或中心排列PWM信号。

5、大多数应用仅要求速度变化操作，将采用6个独立的边排列PWM信号。

这就提供了最高的分辨率。

6、如果应用要求服务器定位、能耗制动或动力倒转，推荐使用补充的中心排列PWM信号。

7、为了感应转子位置，BLDC电机采用XXX效应传感器来提供绝对定位感应。

这就导致了更多线的使用和更高的成本。

无传感器BLDC控制省去了对于传感器的需要，而是采用电机的反电动势（电动势）来预测转子位置。

8、无传感器控制对于像风扇和水泵这样的低成本变速应用至关重要。

9、在采用BLDC电机时，冰箱和空调压缩机也需要无传感器控制。

三、BLDC高效率无刷直流电机控制算法方法及步骤：1、提供的三项功能：⑴、用于控制电机速度的PWM电压;⑵、用于对电机进整流换向的机制;⑶、利用反电动势或传感器来预测转子位置的方法;2、脉冲宽度调制仅用于将可变电压应用到电机绕组。

有效电压与PWM占空比成正比。

3、当得到适当的整流换向时，BLDC的扭矩速度特性与以下直流电机相同。

BLDC电机驱动系统的设计与控制一、引言随着电气化和智能化时代的到来，电机的应用日益广泛，其中包括无刷直流电机（Brushless DC Motor，BLDC）的应用。

BLDC 电机比传统的有刷电机在功率，效率，噪音等方面更加优越，逐渐成为热门的电机类型。

本文旨在介绍BLDC电机驱动系统的设计与控制。

二、BLDC电机的结构与工作原理BLDC电机由定子和转子组成。

定子由绕组、铁芯、端盖和轴承组成，转子由永磁体、轴和转子芯组成。

BLDC电机通过由无刷交流电动机电控制器驱动，由交流电源产生的交流电能转换成直流电源驱动电机，交换电流的方向使电机转速单向改变。

BLDC电机的转子上装有永久磁体，当电磁铁控制摆臂（电子换向器）的电流发生改变时，摆臂上的电流也发生改变，使摆臂产生磁力作用于转子上的永磁体，电机将按程序旋转。

BLDC电机利用电子励磁器（ESC）驱动，在驱动上根据电机合理功率和电机特性选择适当的PWM频率进行控制。

电机转子位置由电子励磁器通过观察电极式绝缘体旋转特性来确定。

三、BLDC电机驱动系统设计BLDC电机驱动系统主要由以下部分组成：1. 电机本体：包含电机的绕组、转子、定子、永磁体、轴承等元件。

2. 电机控制系统：主要是控制模块和功率驱动模块。

控制模块包括控制器、检测器、电源系统和信号输入系统等等；功率驱动模块包括电机驱动芯片、电源菜单、PWM驱动芯片、电源管理芯片等。

3. 电机驱动源：主要是DC电源，驱动电机需要定电压和定电流，详细的如下表格所示。

驱动电机的参数 | DC电源参数---|---Phase (U, V, W) | DC 驱动电压电机频率 | DC驱动电压电机转速 | DC 驱动电流电机力矩 | DC驱动电流（最大）表1：BLDC电机的驱动参数在BLDC电机驱动系统中，电子控制器扮演着重要的角色，电子控制器负责将输入信号转化为驱动电机的信号，控制电机正反转、转速、制动等操作。

其中，输入信号通常采用角度位置传感器进行电气信号准确定位，从而实现闭环速度控制。

三相无刷电机控制原理
三相无刷电机（BLDC）是一种将电能转换为机械能的电动机。

其控制原理主要包括以下步骤：
1. 电子控制器（ESC）通过控制无刷电机的电子换向器，使电流按照一定的规律在无刷电机的三相线圈之间流动。

2. 电流在三相线圈中流动，产生旋转磁场。

3. 这个旋转磁场与电机内部的永磁体的磁场相互作用，产生转矩，从而使电机转动。

4. ESC会根据无刷电机内部反馈的信息来精确控制电流和电压，从而控制无刷电机的转速和转向。

另外，无刷电机用电子换向器代替了有刷电机的机械换向器，因而控制方法也就大不相同，复杂程度明显提高。

在无刷电机控制器中，用6个功率MOSFET管组成电子换向器。

MOSFET管VT1、VT4构成无刷电机A相绕组的桥臂，VT3、VT6构成无刷电机B相绕组的桥臂，VT5、VT2构成无刷电机C相绕组的桥臂。

在任何情况下，同一桥臂的上下两管不能同时导通，否则会烧坏管子。

6只功率MOSFET管按一定要求顺次导通，就可实现无刷电机A、B、C三相绕组的轮流通电，完成换相要求，电机正常运转。

以上内容仅供参考，建议查阅专业电机书籍或咨询电机专家以获取更准确的信息。

直流无刷电机控制器原理直流无刷电机（BLDC）控制器是一种用于控制无刷电机转速和方向的设备，它通过精确的电子控制来实现对电机的精准驱动。

在本文中，我们将详细介绍直流无刷电机控制器的原理，包括其工作原理、结构组成、控制方法等内容。

1. 直流无刷电机控制器的工作原理。

直流无刷电机控制器的工作原理主要是通过对电机的三相驱动信号进行精确的控制，从而实现对电机的转速和方向的控制。

在控制器内部，通常包含了驱动电路、传感器信号处理电路和控制逻辑电路。

其中，驱动电路用于产生电机的三相驱动信号，传感器信号处理电路用于处理电机位置和速度的反馈信号，控制逻辑电路用于实现对电机的闭环控制。

2. 直流无刷电机控制器的结构组成。

直流无刷电机控制器通常由主控芯片、功率放大器、传感器、电源模块等部分组成。

主控芯片是控制器的核心部分，它负责处理传感器反馈信号并生成电机驱动信号，功率放大器用于放大主控芯片输出的驱动信号，传感器用于检测电机的位置和速度，电源模块用于为整个控制器提供稳定的电源供应。

3. 直流无刷电机控制器的控制方法。

直流无刷电机控制器通常采用开环控制和闭环控制两种方法。

开环控制是指根据预先设定的电机驱动信号直接驱动电机，这种控制方法简单、成本低，但精度较低。

闭环控制是指通过传感器反馈信号对电机进行实时监测和调节，以实现对电机的精准控制，这种控制方法精度高，但成本较高。

4. 直流无刷电机控制器的应用领域。

直流无刷电机控制器广泛应用于工业自动化、电动汽车、无人机、家用电器等领域。

在工业自动化中，直流无刷电机控制器可以实现对生产线上各种设备的精准控制；在电动汽车中，直流无刷电机控制器可以实现对电动汽车驱动系统的精准控制；在无人机中，直流无刷电机控制器可以实现对无人机飞行稳定性的控制；在家用电器中，直流无刷电机控制器可以实现对家用电器的精准驱动。

5. 结语。

通过本文的介绍，相信读者对直流无刷电机控制器的原理有了更深入的了解。

bldc控制原理BLDC（无刷直流电机）控制原理是通过调节电机的相电流以控制转速和转矩。

在BLDC电机中，转子是由永磁体制成，通常是通过相绕组上的电流产生的磁场和转子上的永磁体之间的相互作用来产生转矩。

以下是BLDC控制原理的详细解释。

BLDC电机可分为三个相，具有对应的绕组，分别称为A相、B相和C 相。

通过在三个相上施加电流，可以使电机转子转动。

BLDC电机的转矩与电流成正比，所以改变相电流的大小可以调节转矩。

同时，通过改变相电流的相位，可以调节电机转子的角度。

BLDC电机的控制一般分为两种模式：感应模式和霍尔传感器模式。

感应模式是通过电机的电枢反电动势来检测机械角度，并控制相电流和相位。

霍尔传感器模式则是通过霍尔传感器检测转子的位置，并通过电机控制器根据相序表来控制电流和相位。

在感应模式下，BLDC电机控制器会以逆正刷型的方式来控制相电流。

具体来说，当A相通电时，B相和C相不通电；当B相通电时，A相和C相不通电；当C相通电时，A相和B相不通电。

通过改变相电流的大小和相位，可以控制电机的转速和转矩。

在霍尔传感器模式下，BLDC电机控制器会根据霍尔传感器检测到的转子位置来决定相电流的通断。

通过预先定义的相序表，控制器可以根据转子位置来改变相电流的通断顺序。

这种方式比感应模式更精确，但需要额外的霍尔传感器来检测转子位置。

BLDC电机的控制需要一个有效的控制算法来计算相电流的大小和相位。

其中最常用的算法是梯形控制算法。

梯形控制算法基于电机的物理特性和控制目标，根据转子位置和速度来生成相电流的参考值，然后通过比较电流反馈和参考值来调节相电流。

这种算法可以确保电机的控制精度和稳定性。

总之，BLDC电机的控制原理是通过调节相电流的大小和相位来实现对电机转速和转矩的控制。

这一原理可以通过感应模式或霍尔传感器模式来实现，并且需要一个有效的控制算法来计算相电流的参考值和调节相电流的实际值。

BLDC永磁电机及其控制原理BLDC永磁电机（BLDC，Brushless DC motor）是一种无刷直流电动机，通过电子换向器来实现转子的可控电流和电磁力矩。

相比于传统的有刷直流电机，BLDC电机具有更高的效率、更低的噪音和更长的使用寿命，因此在许多领域得到了广泛应用，比如电动车、工业自动化和家电等。

BLDC电机由定子（stator）和转子（rotor）组成。

定子上绕有三相对称的线圈，在每个线圈上通过交流电，产生旋转磁场。

转子上则有多对永磁体（通常是永磁铁）有序分布，这些永磁体的北极和南极之间形成一对一对的磁对。

当定子线圈的电流发生变化时，定子上产生的旋转磁场会与转子上的磁对相互作用，导致转子发生转动。

BLDC电机的控制原理主要包括PWM调制、传感器反馈和闭环控制。

PWM调制：PWM（Pulse Width Modulation）调制技术是一种通过调节脉冲宽度来控制电压的方法。

在BLDC电机控制中，PWM调制技术被用来调节定子线圈的电流。

根据转速和负载需求，控制器会计算出合适的电流大小和方向，并按照PWM调制的方式将电流施加到对应的定子线圈上。

这样就可以实现旋转磁场的调节，从而控制转子的旋转。

传感器反馈：传感器反馈可以提供转子位置信息和转子转速信息，从而实现对BLDC电机的准确控制。

传感器通常包括霍尔传感器和编码器传感器。

霍尔传感器安装在定子上，可以检测转子的位置，提供给控制器作为反馈信号。

编码器传感器则可以实时测量转子的转速，反馈给控制器。

闭环控制：闭环控制是BLDC电机控制的一种方法，通过比较实际转子位置和期望转子位置，控制器可以根据误差来调整电流大小和方向，从而实现对电机的准确控制。

闭环控制可以实现对电机的速度和位置的闭环调节，提高电机的准确性和稳定性。

总结起来，BLDC永磁电机通过PWM调制、传感器反馈和闭环控制来实现对电机的准确控制。

通过调节定子线圈的电流，电机可以产生旋转磁场，从而驱动转子转动。
