某城市污水处理厂毕业设计 完整版含图纸

院系地球科学与环境工程学院专业环境工程年级 2012级姓名成文龙题目资阳市20000m3/d城镇污水处理工艺设计指导教师评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日毕业设计（论文）任务书班级环境二班学生姓名成文龙学号 20123019 发题日期：年月日完成日期：年月日题目资阳市20000m3/d城镇污水处理工艺设计1、本论文的目的、意义通过本设计可以使学生在不同程度上提高调查研究，查阅文献，收集资料和正确熟练使用工具书的能力，提高理论分析、制定设计方案的能力以及设计、计算、绘图的能力；技术经济分析和组织工作的能力；提高总结，撰写设计说明书的能力等。

2、学生应完成的任务（1）通过现场实习调研，查阅文献，进行传统、典型和先进方案的比较，分析优缺点，论证可行性，通过所给自然条件、城市特点及经济因素确定最终处理方案。

（2）据所选方案，正确选择、设计计算污水厂处理构筑物。

（3）进行污水处理厂各构筑物工艺计算：包括初步设计和图纸设计、设备选型，图中应有设备、材料一览表和工程进程表。

（4）进行辅助建筑物的设计：包括尺寸、面积、层数的确定；完成设备选型。

3、论文各部分内容及时间分配：（共 12 周）第一部分收集设计资料，查找设计规范，熟悉设计过程 ( 2周)第二部分进行方案比较，完成构筑物选择及设计计算 ( 2周)第三部分工艺流程高程计算，同时进行设备选型 ( 2周)第四部分完成工艺图及平面图设计 ( 3周)第五部分完成毕业设计说明书的编写 ( 2周)评阅及答辩 ( 1周)备注指导教师：年月日审批人：年月日摘要随着目前我国城市发展过程中人口和规模的不断扩大，其中存在的一些问题也逐步的呈现出来，并且在较大程度上阻碍着城市的可持续发展.近些年来水污染、大气雾霾污染、土壤污染等越来越引起人们关注。

其中城市中生活和生产而产生的污水数量逐渐增多, 这使得城市污水处理问题成为了一个十分重要的问题。

本设计污水处理厂综合设计包括15个图纸，十分全面，具体详见报告后附图。

本报告附图全面详细。

图纸内容如下：A2O池，初沉池，幅流式二沉池，隔栅，工艺简单图，工艺流程图（高程图），回转耙式格栅除污机图，平面布置图，污泥浓缩池，厌氧消化池，钟式沉砂池等。

全为CAD制图。

下载后复制放大或打印可看清！题目20000m3/d城市污水处理厂综合设计专业: 环境工程年级: 2005级学号: 3105001286姓名: 莫笑伟指导教师:2008年12 月摘要我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。

工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。

我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。

工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。

本设计要求处理水量为20000m3/d的城市生活污水，设计方案针对已运行稳定有效的A2/O活性污泥法工艺处理城市生活污水。

A2O工艺由于不同环境条件，不同功能的微）能生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物（CODNB被开环或断链，使得N、P、有机碳被同时去除，并提高对COD的去除效果。

它可以同NB－－时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是NH3N应完全硝化，好氧池能完成这一功能，缺氧池则完成脱氮功能。

厌氧池和好氧池联合完成除磷功能。

关键词：城市生活污水，活性污泥，A2/O目录摘要 (III)目录 (IV)第一章设计概述 ······································································- 7 -1设计任务 ······································································- 7 - 2设计原则 ······································································- 7 - 3设计依据 ······································································- 8 - 第二章工艺流程及说明 ·····························································- 8 -1工艺方案分析 ································································- 8 - 2工艺流程 ······································································- 9 - 3流程各结构介绍 ·····························································- 9 -3.1格栅······························································································· - 9 -3.2沉砂池··························································································- 10 -3.3初沉池··························································································- 10 -3.4生物化反应池··············································································- 10 -3.5二沉池··························································································- 12 -3.6浓缩池··························································································- 12 - 第三章构筑物设计计算 ··························································· - 12 -1格栅 ·········································································· - 12 -1.1设计说明······················································································- 12 -1.2设计计算······················································································- 13 -2沉砂池 ······································································· - 16 -2.1设计说明······················································································- 16 - 3初沉池 ······································································· - 17 -3.1设计说明······················································································- 17 -3.2设计计算······················································································- 17 - 4生化池 ······································································· - 19 -4.1设计说明······················································································- 19 -4.2设计计算······················································································- 19 - 5二沉池 ······································································· - 26 -5.1设计说明······················································································- 26 -5.2设计计算······················································································- 26 - 6液氯消毒 ···································································· - 29 -6.1设计说明······················································································- 29 -6.2设计计算······················································································- 29 - 7污泥浓缩池 ································································· - 30 -7.1设计说明······················································································- 30 -7.2设计计算······················································································- 30 -8 污泥消化池 ································································· - 31 -8.1设计说明······················································································- 31 -8.2设计计算······················································································- 32 - 9浓缩污泥提升泵房 ························································ - 38 -9.1设计选型······················································································- 38 -9.2提升泵房······················································································- 38 -9.3污泥回流泵站··············································································- 38 -10污泥脱水间 ······························································· - 39 -10.1设计说明······················································································- 39 -11鼓风机房 ·································································· - 39 - 12恶臭处理系统 ···························································· - 39 -12.1设计说明······················································································- 39 -12.2设计计算······················································································- 39 -12.3风机选型······················································································- 40 - 第四章污水处理厂总体布置 ····················································· - 41 -1总平面布置 ································································· - 41 -1.1总平面布置原则··········································································- 41 -1.2总平面布置结果··········································································- 41 -2高程布置································································································- 42 -2.1高程布置原则··············································································- 42 - 第五章参考文献 ···································································· - 42 -第一章设计概述1设计任务本次课程设计的主要任务是完成某城市污水厂的A2/O工艺设计处理生活污水，处理水量为20000m3/d，按近期规划人口10万人计算（自定）。

水污染控制工程课程设计题目：某城镇二级污水处理厂设计指导老师：设计人：班级：时间：设计任务书一、课程设计的目的本课程设计是水污染控制工程教学中的一个重要实践环节，要求综合运用所学的有关知识，掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。

1复习和消化所学课程内容，初步理论联系实际，培养分析问题和解决问题的能力。

2了解并掌握污水处理工程设计的基本方法、步骤和技术资料的运用；3训练和培养污水处理的基本计算方法及绘图的基本技能；4提高综合运用所学理论知识独立分析和解决问题的能力；5了解国家环境保护和基本建设等方面的政策措施。

二、课程设计的任务根据已知资料，确定城市污水处理厂的工艺流程，计算各处理构筑物的尺寸，绘制污水处理厂的总平面布置图和高程布置图，并附详细的设计说明书和计算书。

三、设计内容及要求1 设计说明书：说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备和辅助设备的型号和数量、处理构筑物平面布置及高程计算、参考资料；说明书应简明扼要，力求多用草图、表格说明，要求文字通顺、段落分明、字迹工整。

2 设计计算书：各构筑物的计算、主要设备（如水泵、鼓风机等）的选取、污水处理厂的高程计算等（各构筑物内部的水头损失查阅课本或手册，构筑物之间的水头损失按管道长度计算）；3 设计图纸：污水处理厂总平面布置图和高程布置图各一张。

总平面布置图中应表示各构筑物的确切位置、外形尺寸、相互距离；各构筑物之间的连接管道及场区内各种管道的平面位置、管径、长度、坡度；其它辅助建筑物的位置、厂区道路、绿化布置等；污水污泥处理高程中标出各种构筑物的顶、底、水面以及重要构件的设计标高、地面标高等。

四、设计资料1 城市概况——江南某城镇位于长江冲击平原，占地约6.3 km2，呈椭圆形状，最宽处为2.4 km ，最长处为2.9 km 。

2 自然特征——该镇地形由南向北略有坡度，平均坡度为0.5 ‰，地面平整，海拔高度为黄海绝对标高3.9～5 .0 m，地坪平均绝对标高为4.80 m。

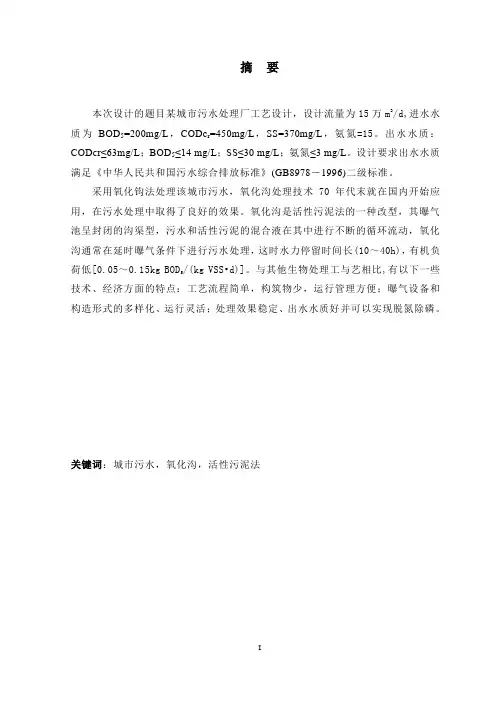

摘要本次设计的题目某城市污水处理厂工艺设计，设计流量为15万m3/d,进水水质为BOD5=200mg/L，CODc r=450mg/L，SS=370mg/L，氨氮=15。

出水水质：CODcr≤63mg/L；BOD5≤14 mg/L；SS≤30 mg/L；氨氮≤3 mg/L。

设计要求出水水质满足《中华人民共和国污水综合排放标准》(GB8978－1996)二级标准。

采用氧化钩法处理该城市污水，氧化沟处理技术70年代末就在国内开始应用，在污水处理中取得了良好的效果。

氧化沟是活性污泥法的一种改型，其曝气池呈封闭的沟渠型，污水和活性污泥的混合液在其中进行不断的循环流动，氧化沟通常在延时曝气条件下进行污水处理，这时水力停留时间长(10～40h)，有机负/(kg VSS•d)]。

与其他生物处理工与艺相比,有以下一些荷低[0.05～0.15kg BOD5技术、经济方面的特点：工艺流程简单，构筑物少，运行管理方便；曝气设备和构造形式的多样化、运行灵活；处理效果稳定、出水水质好并可以实现脱氮除磷。

关键词：城市污水，氧化沟，活性污泥法AbstractThe design for the title of the city sewage treatment plant process design, design flow for the 150 ,000 m3 / d, water quality for BOD5 is200mg / L, COD cr is 450mg / L, SS is 370mg / L, Ammonia is15. Effluent quality for BOD5is less than 14mg / L, COD is less than 63mg / L, SS is less than 30 mg / L, Ammonia is less than 3mg / L. The drainage water should meet the two criteria water requirements of GB8978-1996《wastewater discharge standards》.By the oxidation ditch treatment of urban sewage，oxidation ditch technology was applied in our country about 70s, and had good effect in treating waste water. Oxidation ditch is a remodel of active mud method, its plug flow aeration assuming obturate ditch type, the mixed liquid of waste water and active mud flowing in circle. Oxidation ditch usually treats waste water in delay plug flow condition, the waterpower has long settle time (10～40h), low organic loading [0.05～0.15kg BOD5/(kg VSS•d)]. comparing with other biology treat technology, such as: simple process, little building, convenient to administering, its equipment and structure diversification, stabilization effect, and has good water quality, can pull off the nitrogen.Keywords : Urban Sewage,Oxidation ditch,Live and dirty mire method目录摘要 (I)ABSTRACT (II)目录 (1)第一章绪论 (4)1.1设计任务 (4)1.1.1设计题目 (4)1.1.2设计任务与内容 (4)1.1.3基本要求 (4)1.1.4设计计算说明书的具体要求 (5)1.2设计原始资料及处理目标 (5)1.2.1进水水质资料 (5)1.2.2气候资料 (5)1.2.3处理目标 (6)1.2.4处理效果的估算 (6)1.3处理工艺比较与选定 (6)1.3.1水质特征 (6)1.3.2目前国内外的研究现状 (7)1.3.3活性污泥法的新发展 (8)1.3.4工艺流程的确定 (9)1.3.5设计依据 (12)第二章污水处理构筑物设计计算 (14)2.1中格栅 (14)2.1.1设计说明 (14)2.1.2设计参数 (14)2.1.3设计计算 (14)2.2污水提升泵房 (17)2.2.1泵房设计计算 (17)2.3曝气沉砂池 (18)2.3.1.设计说明 (18)2.3.2池体设计计算 (18)2.4.1氧化沟的由来 (21)2.4.2氧化沟的结构 (21)2.4.3 Carrousel氧化沟处理污水的原理 (21)2.4.4设计参数 (22)2.4.5池体设计计算 (22)2.4.6曝气机设计选型 (23)2.4.7剩余污泥计算 (24)2.4.8计算校核 (25)2.5二沉池 (25)2.5.1设计说明 (25)2.5.2设计参数 (27)2.5.3池体设计计算 (27)2.6接触消毒池 (29)2.6.1设计说明 (29)2.6.2设计参数 (30)2.6.3设计计算 (30)第三章污泥处理构筑物设计计算 (33)3.1回流污泥泵房 (33)3.1.1设计说明 (33)3.1.2回流污泥泵房设计选型 (33)3.2剩余污泥泵房 (33)3.2.1设计说明 (33)3.2.2设计选型 (33)3.3污泥浓缩池 (34)3.3.1设计说明 (34)3.3.2设计参数 (34)3.3.3设计计算 (34)3.4污泥脱水间 (36)第四章污水处理厂平面与高程布置 (38)4.1平面布置 (38)4.1.1各处理单元构筑物的平面布置 (38)4.1.3辅助建筑物 (38)4.2高程布置 (38)4.2.1输送方式 (39)4.2.2污水管材料选取 (39)4.2.3设计充满度 (39)4.2.4设计流速 (39)4.2.5管径设计 (39)4.2.6最小设计坡度 (39)4.2.7污水管道的埋深深度 (40)4.3水力损失计算 (40)4.3.1水头损失计算 (40)4.3.2构筑物水力损失 (41)4.3.3总水力损失 (41)4.4高程计算 (42)4.4.1设计说明 (42)4.4.2设计计算 (42)第五章工程概预算 (43)5.1.基本建设投资 (43)5.2运行费用 (44)5.2.1运行成本估算 (44)第六章设计结论 (45)参考文献 (46)附录A 英文文献及译文 (48)附录B 设计图纸...................................... 错误！未定义书签。

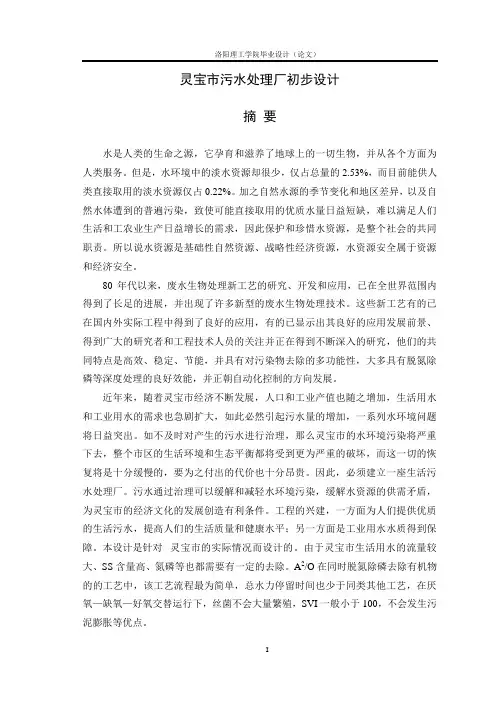

灵宝市污水处理厂初步设计摘要水是人类的生命之源，它孕育和滋养了地球上的一切生物，并从各个方面为人类服务。

但是，水环境中的淡水资源却很少，仅占总量的2.53%，而目前能供人类直接取用的淡水资源仅占0.22%。

加之自然水源的季节变化和地区差异，以及自然水体遭到的普遍污染，致使可能直接取用的优质水量日益短缺，难以满足人们生活和工农业生产日益增长的需求，因此保护和珍惜水资源，是整个社会的共同职责。

所以说水资源是基础性自然资源、战略性经济资源，水资源安全属于资源和经济安全。

80年代以来，废水生物处理新工艺的研究、开发和应用，已在全世界范围内得到了长足的进展，并出现了许多新型的废水生物处理技术。

这些新工艺有的已在国内外实际工程中得到了良好的应用，有的已显示出其良好的应用发展前景、得到广大的研究者和工程技术人员的关注并正在得到不断深入的研究，他们的共同特点是高效、稳定、节能，并具有对污染物去除的多功能性，大多具有脱氮除磷等深度处理的良好效能，并正朝自动化控制的方向发展。

近年来，随着灵宝市经济不断发展，人口和工业产值也随之增加，生活用水和工业用水的需求也急剧扩大，如此必然引起污水量的增加，一系列水环境问题将日益突出。

如不及时对产生的污水进行治理，那么灵宝市的水环境污染将严重下去，整个市区的生活环境和生态平衡都将受到更为严重的破坏，而这一切的恢复将是十分缓慢的，要为之付出的代价也十分昂贵。

因此，必须建立一座生活污水处理厂。

污水通过治理可以缓解和减轻水环境污染，缓解水资源的供需矛盾，为灵宝市的经济文化的发展创造有利条件。

工程的兴建，一方面为人们提供优质的生活污水，提高人们的生活质量和健康水平；另一方面是工业用水水质得到保障。

本设计是针对灵宝市的实际情况而设计的。

由于灵宝市生活用水的流量较大、SS含量高、氮磷等也都需要有一定的去除。

A2/O在同时脱氮除磷去除有机物的的工艺中，该工艺流程最为简单，总水力停留时间也少于同类其他工艺，在厌氧—缺氧—好氧交替运行下，丝菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀等优点。

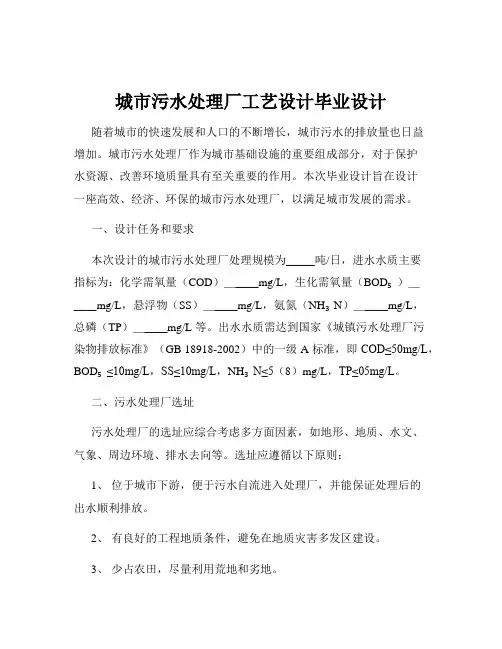

城市污水处理厂工艺设计毕业设计随着城市的快速发展和人口的不断增长，城市污水的排放量也日益增加。

城市污水处理厂作为城市基础设施的重要组成部分，对于保护水资源、改善环境质量具有至关重要的作用。

本次毕业设计旨在设计一座高效、经济、环保的城市污水处理厂，以满足城市发展的需求。

一、设计任务和要求本次设计的城市污水处理厂处理规模为_____吨/日，进水水质主要指标为：化学需氧量（COD）＿____mg/L，生化需氧量（BOD₅）＿____mg/L，悬浮物（SS）＿____mg/L，氨氮（NH₃N）＿____mg/L，总磷（TP）＿____mg/L 等。

出水水质需达到国家《城镇污水处理厂污染物排放标准》（GB 18918-2002）中的一级 A 标准，即COD≤50mg/L，BOD₅≤10mg/L，SS≤10mg/L，NH₃N≤5（8）mg/L，TP≤05mg/L。

二、污水处理厂选址污水处理厂的选址应综合考虑多方面因素，如地形、地质、水文、气象、周边环境、排水去向等。

选址应遵循以下原则：1、位于城市下游，便于污水自流进入处理厂，并能保证处理后的出水顺利排放。

2、有良好的工程地质条件，避免在地质灾害多发区建设。

3、少占农田，尽量利用荒地和劣地。

4、与周边环境协调，减少对周边居民生活和生态环境的影响。

经过综合比选，本次设计的污水处理厂选址在城市的_____方向，占地面积为_____平方米。

三、工艺流程选择目前，常见的城市污水处理工艺有活性污泥法、生物膜法、氧化沟法等。

结合进水水质特点和处理要求，本设计选用改良型 A²/O 工艺。

该工艺具有脱氮除磷效果好、运行稳定、管理方便等优点。

工艺流程简述如下：污水首先经过格栅去除较大的悬浮物和漂浮物，然后进入沉砂池去除砂粒。

经过预处理后的污水进入厌氧池，与回流的污泥混合，进行磷的释放。

接着进入缺氧池，进行反硝化反应，去除氮。

然后进入好氧池，进行有机物的降解、硝化反应和磷的吸收。

辽宁省WF市排水工程规划及污水处理厂设计第一章设计任务与内容前言在我国城市和工业飞速发展的今天，污水排放量与日俱增。

据统计，我国城市污水年排放量达400多亿立方米，现已有一批城市兴建了污水处理厂，一大批工业企业建设了工业废水处理厂，更多的城市和工业企业在规划、筹划和设计污水处理厂。

但这些污水处理厂几乎全在近100个大城市中。

近几十年来，污水处理技术无论在理论研究方面还是在应用方面，都取得了一定的进步，新工艺、新技术大量涌现，氧化沟系统和高效低耗的污水处理技术，如各种类型的稳定塘,AB法工艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长足的进步和应用。

这些新工艺、新技术已成为水污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，广泛、深入地开展了这些课题的科学研究工作，取得了一批令人瞩目的研究成果。

不应回避，我国水资源严重短缺，我国人均水资源为世界人均水资源的四分之一，在我国北方一些城市人民生活水平的提高和工农业生产的发展已受到水资源不足的制约。

城市污水和工业废水回用，以城市污水作为第二水源的趋势，不久将成为必然。

这就是我国污水事业面临的现实。

作为给水排水工程专业的学生，就更应该深刻地了解这种形势，掌握并发展污水处理的新工艺、新技术，成为跨世纪的工程技术人才，将我国的污水处理技术达到世界领先水平。

设计说明1.2.1 设计题目辽宁省WF市排水工程规划及污水处理厂设计1.2.2 设计任务与内容(1) 排水管网规划设计，含两个以上的方案比较；(2) 污水泵站工艺设计，含部分工艺施工图设计；(3) 污水处理工艺设计，含部分单体构筑物的工艺施工图设计；(4) 污泥水处理工艺设计，含部分单体构筑物的工艺施工图设计；(5) 排水管网与污水处理厂的工程概算；(6) 有条件的同学还可以在教师指导下自选一个专题进行深入研究或设计。

1.2.3 基本要求1.2.3.1 排水工程毕业设计的要求(1) 完成排水管网和雨水管道的定线，至少应对两个排水管网定线方案（也可以是局部变化的方案）进行技术经济比较，从中选优。

辽宁省WF市排水工程规划及污水处理厂设计第一章设计任务与内容1.1 前言在我国城市和工业飞速发展的今天，污水排放量与日俱增。

据统计，我国城市污水年排放量达400多亿立方米，现已有一批城市兴建了污水处理厂，一大批工业企业建设了工业废水处理厂，更多的城市和工业企业在规划、筹划和设计污水处理厂。

但这些污水处理厂几乎全在近100个大城市中。

近几十年来，污水处理技术无论在理论研究方面还是在应用方面，都取得了一定的进步，新工艺、新技术大量涌现，氧化沟系统和高效低耗的污水处理技术，如各种类型的稳定塘,AB法工艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长足的进步和应用。

这些新工艺、新技术已成为水污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，广泛、深入地开展了这些课题的科学研究工作，取得了一批令人瞩目的研究成果。

不应回避，我国水资源严重短缺，我国人均水资源为世界人均水资源的四分之一，在我国北方一些城市人民生活水平的提高和工农业生产的发展已受到水资源不足的制约。

城市污水和工业废水回用，以城市污水作为第二水源的趋势，不久将成为必然。

这就是我国污水事业面临的现实。

作为给水排水工程专业的学生，就更应该深刻地了解这种形势，掌握并发展污水处理的新工艺、新技术，成为跨世纪的工程技术人才，将我国的污水处理技术达到世界领先水平。

1.2 设计说明1.2.1 设计题目辽宁省WF市排水工程规划及污水处理厂设计1.2.2 设计任务与内容(1) 排水管网规划设计，含两个以上的方案比较；(2) 污水泵站工艺设计，含部分工艺施工图设计；(3) 污水处理工艺设计，含部分单体构筑物的工艺施工图设计；(4) 污泥水处理工艺设计，含部分单体构筑物的工艺施工图设计；(5) 排水管网与污水处理厂的工程概算；(6) 有条件的同学还可以在教师指导下自选一个专题进行深入研究或设计。

1.2.3 基本要求1.2.3.1 排水工程毕业设计的要求(1) 完成排水管网和雨水管道的定线，至少应对两个排水管网定线方案（也可以是局部变化的方案）进行技术经济比较，从中选优。

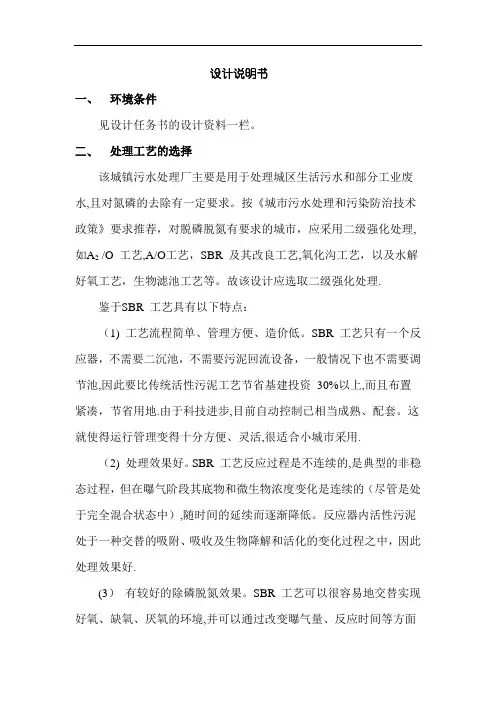

设计说明书一、环境条件见设计任务书的设计资料一栏。

二、处理工艺的选择该城镇污水处理厂主要是用于处理城区生活污水和部分工业废水,且对氮磷的去除有一定要求。

按《城市污水处理和污染防治技术政策》要求推荐，对脱磷脱氮有要求的城市，应采用二级强化处理,如A2 /O 工艺,A/O工艺，SBR 及其改良工艺,氧化沟工艺，以及水解好氧工艺，生物滤池工艺等。

故该设计应选取二级强化处理.鉴于SBR 工艺具有以下特点：（1) 工艺流程简单、管理方便、造价低。

SBR 工艺只有一个反应器，不需要二沉池，不需要污泥回流设备，一般情况下也不需要调节池,因此要比传统活性污泥工艺节省基建投资30%以上,而且布置紧凑，节省用地.由于科技进步,目前自动控制已相当成熟、配套。

这就使得运行管理变得十分方便、灵活,很适合小城市采用.（2) 处理效果好。

SBR 工艺反应过程是不连续的,是典型的非稳态过程，但在曝气阶段其底物和微生物浓度变化是连续的（尽管是处于完全混合状态中）,随时间的延续而逐渐降低。

反应器内活性污泥处于一种交替的吸附、吸收及生物降解和活化的变化过程之中，因此处理效果好.(3）有较好的除磷脱氮效果。

SBR 工艺可以很容易地交替实现好氧、缺氧、厌氧的环境,并可以通过改变曝气量、反应时间等方面来创造条件提高除磷脱氮效率。

(4）污泥沉降性能好。

SBR 工艺具有的特殊运行环境抑制了污泥中丝状菌的生长，减少了污泥膨胀的可能。

同时由于SBR 工艺的沉淀阶段是在静止的状态下进行的,因此沉淀效果更好。

（5）SBR 工艺独特的运行工况决定了它能很好的适应进水水量、水质波动。

均适用于本设计,故选取SBR工艺作为本设计的水处理工艺。

三、污水厂的主要工艺流程四、设计说明1、格栅和提升泵房设置方式:粗格栅→泵房→细格栅格栅的主要作用是将污水中的大块污物拦截，以免其对后续处理单元的机泵或工艺管线造成损害。

由于直棒式格栅运行可靠,布局简洁,易于安装维护，本工艺选用选择GH型回转格栅。

本设计污水处理厂综合设计包括15个图纸，十分全面，具体详见报告后附图。

本报告附图全面详细。

图纸内容如下：A20池，初沉池，幅流式二沉池，隔栅，工艺简单图，工艺流程图（高程图），回转耙式格栅除污机图, 平面布置图，污泥浓缩池，厌氧消化池，钟式沉砂池等。

全为CAD制图下载后复制放大或打印可看清！题目20000m3/d城市污水处理厂综合设计专业：环境工程 _____________年级：2005级 ______________学号：3105001286 _________姓名：莫笑伟 _______________指导教师：2008 年12 月摘要我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。

工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51鸠上。

我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。

工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51鸠上。

本设计要求处理水量为20000mVd的城市生活污水，设计方案针对已运行稳定有效的A2/ O活性污泥法工艺处理城市生活污水。

A2。

工艺由于不同环境条件，不同功能的微生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物（COD B）能被开环或断链，使得N、P、有机碳被同时去除，并提咼对COD B的去除效果。

它可以同时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是NH_- N应完全硝化，好氧池能完成这一功能，缺氧池则完成脱氮功能。

厌氧池和好氧池联合完成除磷功能。

关键词：城市生活污水，活性污泥，A/ O目录摘要 (III)目录 (IV)第一章设计概述.................................................. -1 -1设计任务................................................... -1 -2设计原则.. (1)3设计依据..................................................... -2 -第二章工艺流程及说明............................................ -2 -1工艺方案分析............................................... -2 -2工艺流程................................................... -3 -3流程各结构介绍............................................. -3 -3.1 格栅 ................................................... -3 -3.2沉砂池.................................................. -4 -3.3初沉池.................................................. -4 -3.4生物化反应池.......................................... -4 -3.5 二沉池 ................................................. -6 -3.6浓缩池.................................................. -6 -第三章构筑物设计计算........................................... -6 -1 格栅...................................................... -6 -1.1设计说明................................................ -6 -1.2设计计算................................................ -7 -2 沉砂池.................................................... -10 -2.1设计说明.............................................. 「0 -3初沉池 (11)3.1设计说明 (11)3.2设计计算 (11)4生化池.................................................... -13 -4.1设计说明.............................................. 「3 -4.2设计计算............................................... -13 -5 二沉池.................................................... -20 -5.1设计说明.............................................. •- 20 -5.2设计计算.............................................. •- 20 -6 液氯消毒 ................................................ -23 -6.1设计说明.............................................. •- 23 -6.2设计计算.............................................. •- 23 -7 污泥浓缩池 .............................................. -24 -7.1设计说明.............................................. •- 24 -7.2设计计算.............................................. •- 24 -8污泥消化池................................................ -25 -8.1设计说明.............................................. •- 25 -8.2 设计计算............................................. •- 26 -9浓缩污泥提升泵房.......................................... -32 -9.1设计选型.............................................. •- 32 -9.2 提升泵房.............................................-32 -9.3污泥回流泵站........................................... 32 -10 污泥脱水间............................................. -33 -10.1设计说明............................................ -33 -11 鼓风机房............................................... -33 -12恶臭处理系统 ............................................ -33 -12.1设计说明 ............................................. -33 -12.2设计计算............................................ -33 -12.3风机选型 ............................................. -34 -第四章污水处理厂总体布置....................................... -35 -1总平面布置................................................ -35 -1.1总平面布置原则....................................... -35 -1.2总平面布置结果....................................... 35 -2 高程布置................................................... -36 -2.1高程布置原则......................................... 36 -第五章参考文献................................................. -36 -第一章设计概述1 设计任务本次课程设计的主要任务是完成某城市污水厂的A7O工艺设计处理生活污水，处理水量为20000mVd，按近期规划人口10万人计算（自定）。

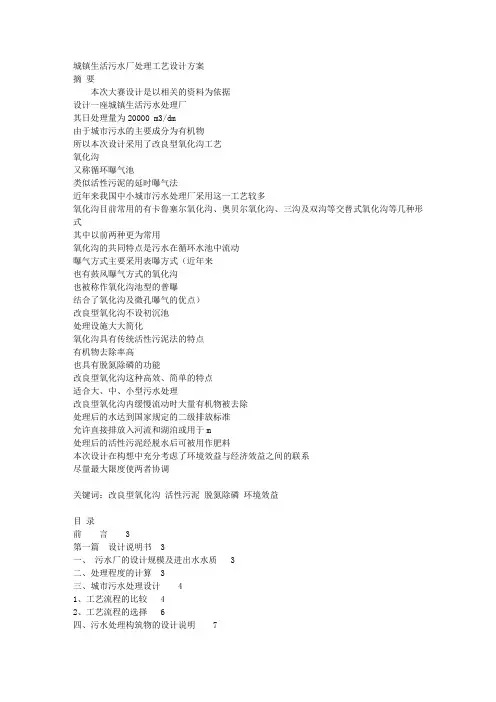

城镇生活污水厂处理工艺设计方案摘要本次大赛设计是以相关的资料为依据设计一座城镇生活污水处理厂其日处理量为20000 m3/dm由于城市污水的主要成分为有机物所以本次设计采用了改良型氧化沟工艺氧化沟又称循环曝气池类似活性污泥的延时曝气法近年来我国中小城市污水处理厂采用这一工艺较多氧化沟目前常用的有卡鲁塞尔氧化沟、奥贝尔氧化沟、三沟及双沟等交替式氧化沟等几种形式其中以前两种更为常用氧化沟的共同特点是污水在循环水池中流动曝气方式主要采用表曝方式（近年来也有鼓风曝气方式的氧化沟也被称作氧化沟池型的普曝结合了氧化沟及微孔曝气的优点）改良型氧化沟不设初沉池处理设施大大简化氧化沟具有传统活性污泥法的特点有机物去除率高也具有脱氮除磷的功能改良型氧化沟这种高效、简单的特点适合大、中、小型污水处理改良型氧化沟内缓慢流动时大量有机物被去除处理后的水达到国家规定的二级排放标准允许直接排放入河流和湖泊或用于m处理后的活性污泥经脱水后可被用作肥料本次设计在构想中充分考虑了环境效益与经济效益之间的联系尽量最大限度使两者协调关键词：改良型氧化沟活性污泥脱氮除磷环境效益目录前言 3第一篇设计说明书 3一、污水厂的设计规模及进出水水质 3二、处理程度的计算 3三、城市污水处理设计 41、工艺流程的比较 42、工艺流程的选择 6四、污水处理构筑物的设计说明71、粗格栅的设计 72、集水井和提升泵房 83、细格栅84、沉砂池95、氧化沟96、二沉池107、接触消毒池10五、污泥处理构筑物的设计计算111、污泥泵房 112、排泥泵房 113、污泥浓缩池114、贮泥池及提升泵125、脱水间12六、污水厂平面、高程布置121、平面布置 122、管道布置 123、高程布置 13第二篇污水厂设计计算书13七、污水处理构筑物设计131、粗格栅的设计 132、集水井与提升泵房 153、细格栅的设计 164、平流沉砂池的设计 185、氧化沟的设计 206、二沉池的设计 257、接触消毒池与加氯间的设计 27八、污泥处理构筑物设计281、污泥泵房 282、排泥泵房 293、污泥浓缩池294、贮泥池及提升泵315、脱水间32九、高程计算321、选用管道 322、管道计算 333、污水厂的高程布置方法 364、各构筑物高程确定 36十、经济分析371、估算范围及编制依据372、固定资产投资估算 372.2设备投资383、运行费用计算393.2.2 工资福利开支393.2.3 生产用水水费开支393.2.4 运费393.2.5 维护维修费393.2.6 管理费用393.2.7 运行成本核算39结论40参考文献40致谢41前言水是人类生产、生活中不可缺少的组成部分在各个领域内发挥着重要的作用但水是不可再生资源随着人类文明的进步、社会的发展、工农业生产水平的提高人类对水资源的污染、破坏确日益严重水危机威胁着地球水污染的防治已进入人类的日程安排对污水进行排放前的处理即是控制污染源以达到从根本上防止水体污染的目的本方案的设计对象广州市从化区近年来随着该市工农业的发展及人民生活水平的不断提高城市生活污水量和工业废水量也相应的大幅度增加为保障人民的身体健康提高生活质量城市排水问题的解决也日益迫切本设计即进行污水处理厂的初步设计完成污水泵站、污水及污泥处理的方案选择、技术经济分析、工艺设计及部分施工图设计等本设计的处理对象为城镇生活污水主要污染质为悬浮固体（即ss）及溶解和胶体状态的有机污染物（即BOD）因此采用活性污泥法具体的工艺流程为：进水－中格栅－集水井－细格栅－平流沉砂池－氧化沟－二沉池－接触池－出水；二沉池剩余污泥－提升泵－浓缩池－贮泥池－脱水－干泥外运第一篇设计说明书一、污水厂的设计规模及进出水水质参赛的内容为城镇城镇生活污水处理工程原水设计水量为20000 m3/d根据中华人民共和国《环境保护法》、《水污染防治法》、广东省《水污染物排放限值》DB44/26-2001小区污水处理站的出水就近排入沙溪水库根据排放水功能区域划分需达到《地表水环境质量标准》（GB3838-2002）III类水质标准经过处理后出水水质要求达到广东省《水污染物排放限值》（DB44/26-2001）中第二时段一级标准进出水水质如表1所示：表1项目类别CODCrBOD5SSNH4-N动植物油TPPH进水水质250150200402556~8出水水质90206010100.56~9去除率86.66%70%75%60%90%---二、处理程度的计算1、的去除率为:2、的去除率为:3、 SS的去除率为:4、 NH4-N的去除率为:5、动植物油的去除率为:6、 TP的去除率为:三、城市污水处理设计1、工艺流程的比较城镇污水处理厂的设计方案要考虑有效去除和氨氮污水处理量不大一般宜采用氧化沟工艺和SBR工艺1.1 SBR法其工艺流程：其工作原理如下：（1）流入工序：污水注入注满后进行反应方向有单纯注水曝气缓速搅拌三种（2）曝气反应工序：当污水注满后即开始曝气操作这是最重要的工序根据污水处理的目的脱氮应进行相应的处理工作（3）沉淀工序：使混合液泥水分离相当于二沉池（4）排放工序：排除曝气沉淀后产生的上清液作为处理水排放一直到最低水位在反应器残留一部分污泥作为种泥（5）待机工序：处理水排放后反应器处于停滞状态等待一个周期其工艺特点是：（1）大多数条件下无设置调节池的必要（2） SVI值较低易于沉淀一般情况下不会产生污泥膨胀（3）通过对运行方式的调节进行脱氮除磷反应（4）自动化程度较高（5）得当时处理效果优于连续式（6）单方投资较少（7）占地规模大处理水量较小1.2氧化沟法其工作流程：其工作原理如下：氧化沟一般呈环形沟渠式污水在沟渠内作环形流动利用独特的水力流动特点在沟渠转弯处设曝气装置在曝气池上方为厌氧段下方则为好氧段从而产生富氧区和缺氧区可以进行硝化和反硝化取得脱氮的效果同时氧化沟法泥龄较长可以存活时代时间较长的微生物进行特别的反应如脱氮除磷其工作特点：（1）液态上介于完全混合与推流之间有利于活性污泥的适于生物凝聚作用（2）对水量水温的变化有较强的适应性处理水量较大（3）污泥龄较长一般长达15~30天（4）污泥产量低且多已达到稳定（5）自动化程度较高便于管理（6）占地面积大运行费用低脱氮效果还可以进一步提高因为脱氮效果的好坏很大一部分决定于内循环要提高脱氮效果还可以进一步提高脱氮效果势必要增加内循环量而氧化沟的内循环量从政论上说可以不受限制因而具有更大的脱氮能力氧化沟法自问世以来应用普遍技术资料丰富中、小型城市污水处理厂的优选工艺是氧化沟和SBR它们的共同特点是：（1）去除有机物效率很高有的还能脱氮、除磷或既脱氮又除磷而且处理设施十分简单管理非常方便是目前国际上公认的高效、简化的污水处理工艺也是世界各国中小型城市污水处理厂的优选工艺（2）在10×104 m3/d规模以下氧化沟和SBR法的基建费用明显低于常规活性污泥法、A/O和A2/O法；对于规模为(5～10)×104 m3/d的污水厂氧化沟与SBR法的基建费用通常要低10%～15%规模越小两者差距越大这对缺少资金建污水厂的中小城市很有吸引力即使在10×104 m3/d规模以下氧化沟和SBR法的电耗和年运营费用仍高于常规活性污泥法但如果与基建费用一起来比较基建费加上20年的运营费总计还是比常规活性污泥法低些规模越小低得越多规模越大差距越小当规模为10×104 m3/d时两类工艺的总费用大致相当因此对于中小型污水厂采用氧化沟与SBR法在经济上是有利的（3）氧化沟与SBR工艺通常都不设初沉池和污泥消化池整个处理单元比常规活性污泥法少50%以上操作管理大大简化这对于技术力量相对较弱、管理水平相对较低的中小型污水处理厂很合适（4）氧化沟和SBR工艺的设备基本上实现了国产化在质量上能满足工艺要求价格比国外设备便宜好几倍而且也省去了申请外汇进口设备的种种麻烦（5）氧化沟和SBR工艺的抗冲击负荷能力比常规活性污泥法好得多这对于水质、水量变化剧烈的中小型污水厂很有利氧化沟和SBR工艺有上述很多共同特点也有各自的特点和适用性在选定方案时需要仔细分析（1）从基建投资看SBR工艺是合建式一般情况下征地费和土建费较氧化沟低而设备费较氧化沟高总造价的高低则要视具体情况决定a.地价高对氧化沟不利b.进水BOD浓度高反应容积与沉淀容积的比值高对氧化沟有利；BOD浓度低反应容积与沉淀容积的比值低对SBR有利（2）从运营费用看SBR工艺通常用鼓风曝气氧化沟工艺通常用机械曝气一般说来在供氧量相同的情况下鼓风曝气比机械曝气省电；第二方面SBR工艺是合建式不用污泥回流(有的少量回流)氧化沟工艺是分建式要大量回流电耗较大；第三方面SBR工艺是变水位运行增大了进水提升泵站的扬程综合考虑通常氧化沟工艺的电耗要比SBR工艺大些运营费要高些（3）氧化沟工艺是连续运行不要求自动控制只是在要求节能时用自动控制；SBR工艺是周期间歇运行各个工序转换频繁需要自动控制（4）SBR工艺是静态沉淀氧化沟工艺是动态沉淀因而SBR的沉淀效率更高出水水质更好2、工艺流程的选择综上所述任何一种方法都可以达到降磷除氮的效果且出水水质良好但相对而言SBR设计过程复杂维护要求高运行对自动控制依赖性强；氧化沟工艺虽然基建一次性投资较大但是后期运行费用低易于操作管理基于对设计的研究污水处理厂的工艺流程要在达到所要求的处理程度的前提下污水处理各单元有机组合以满足污水处理的要求综合各方面该城市的污水≥0.3可生化性较强日处理量为20000为中小型污水处理厂的规模综合考虑经济技术等方面的因素本次设计采用氧化沟是适的四、污水处理构筑物的设计说明1、粗格栅的设计粗格栅用以截留污水中的较大悬浮物或者漂浮物以减轻后续处理物的负荷用以去除可能堵塞水泵机组驻管道阀门的较粗大的悬浮物并保证后续处理设施的正常运行的装置格栅的设计应该满足以下要求：a) 水泵处理系统前格栅栅条间隙应符合：人工清渣 25～40mm机械清渣16～25mm最大间隙40mm；b) 在大型污水处理厂或泵站前原大型格栅（每日栅渣量＞0.2m3）一般应采用机械清渣c) 格栅倾角一般用45°～75°机械格栅倾角一般60°～70°d) 通过格栅的水头损失一般采用0.08～0.15me) 过栅流速一般为0.6~1.0m/s设计参数：栅条宽度b=20mm 、格栅安装角度α=60°. 栅前水深h=0.4m.过栅流速 =0.9m/s 栅条的间隙数n=45.格栅宽度B=1.34m 栅后槽总高度H=0.802m栅槽总长度L=2.8m 水头损失0.103m 每日栅渣量W=1.0设计中的各参数均按规范规定的数值来取2、集水井和提升泵房设计集水池为矩形其尺寸为长A=3m宽B=4m高H=5m池容为70同时为减少滞流和涡流可将集水池的四角设置成内圆角并应设置相应的冲洗或清泥设施提升泵的说明:(1) 泵房进水角度不大于45°(2) 相邻两机组突出部分的间距以及机组突出部分与墙壁的间距应保证水泵轴或电动机转子再检修时能够拆卸并不得小于0.8米如电动机容量大于55KW时则不得小于1m作为主要通道宽度不得小于1.2m(3) 水泵为自罐式提升泵采用ZWL型直联自吸式排污泵型号流量m3/h扬程m功率kw转速r/min效率%汽蚀余量m自吸高度m自吸时间min/m重量kgZWL250-420-204208551450616.04.52.510203、细格栅细格栅的设计与粗格栅相似设计参数：栅条宽度b=10mm 格栅安装角度α=60°栅前水深h=0.4m 过栅流速 =0.9m栅条的间隙数n=90（设计两组格栅每组格栅间隙数为n=45条）格栅宽度B=1.98m 栅后槽总高度H=0.96m栅槽总长度L=2.89m 水头损失0.25m每日栅渣量W=2.04、沉砂池沉砂池的作用是去除污水中将比重较大的颗粒去除其工作原理是以重力分离为基础故应将沉砂池的进水流速控制在只能使比重较大的无机颗粒下沉而有机悬浮颗粒则随水流带走沉砂池设计中必须按照下列原则：（1）城市污水厂一般设置沉砂池座数或分隔数应不小于2座并按并联运行原则考虑（2）设计流量应该按分期建设考虑：* 当污水自流进入时应该按照每期的最大设计流量计算* 当污水用提升泵送入时应该按照每期工作水泵的最大组合流量* 合流制处理系统中应按降雨时的设计流量计算（3）沉砂池去除的砂粒杂质是以比重为2.65粒径为0.2以上的颗粒为主（4）城镇污水的沉砂量可按每105m3污水沉砂量为30 m3计算其含水率为60%容量为1500kg/ m3（5）贮砂斗容积应按两日沉砂量计算贮砂斗池壁与水平面的倾角不应小于55°排砂管直径不应小于0.3m（6）沉砂斗的超高不宜小于0.3m（7）除砂一般采用机械方法当采用重力排砂时沉砂池和晒砂厂应尽量靠近以缩短排砂管的长度设计参数：采用平流沉砂池具有处理效果好结构简单的特点分两格沉砂池长度L=7.5m 池总宽度B=2m有效水深h2=0.69m 贮泥斗容积0.31沉砂斗斗底宽b1=0.5m 斗高=0.45m斗壁与水平面的倾角为55°斗部上口宽=1.13m：沉砂池总高度H=1.36m5、氧化沟本设计采用的是卡鲁赛尔2000（Carrousel）氧化沟是二级处理的主要构筑物是活性污泥的反应器经氧化沟后水质得到大大改善设计参数：设计两组氧化沟四廊道式好氧池容积=10593 缺氧池的容积=2648.25有效水深H=4.5m 单池沟道宽：B=6m单沟道直线段长=38.5m 缺氧沟沟长单沟道直线长（包括分割处弯道折算为直线段）为=15.83m（取16m）给水系统：通过池底放置的给水管在池底布置成六边形再加上中心共七个供水口利用倒置喇叭口可以均化水流减少对膜式曝气管的冲刷尽可能的提高膜式曝气管的使用寿命排水系统：利用双边溢流堰在边池沉淀完毕出水闸门开启污水通过溢流堰进行泥水分离澄清液通过池内的排水渠排到接触消毒池在排水完毕后出水闸门关闭曝气系统：采用表面机械曝气HDS400调速型倒伞形叶轮表面曝气机排泥系统：采用轨道式吸泥机由于池体为氧化沟其边沟完成沉淀阶段后转变为缺氧池因此其回流污泥速度快避免了污泥的膨胀6、二沉池该沉淀池采用中心进水周边出水的辐流式沉淀池采用刮泥机进行刮泥设计2座辐流式二沉池设计参数：设计进水量（单个沉淀池）Qmax=15000m3/d =0.17m3/s表面负荷q=1.2 m3/ m2.h 水力停留时间（沉淀时间）：t=2h堰负荷1.42沉淀池直径（取26m）有效水深h1=qt=1.22=2.4m二沉池总高度 H=5.07m 污泥区所需存泥容积7、接触消毒池城市污水经过一级或者二级处理以后水质改善细菌含量也大幅度减少但其绝对值仍很可观并有存在病原菌的可能因此污水排入水体前应进行消毒采用紫外线消毒系统设计参数：流量Q=20000 =231.5 （设计一座）BOD5=20mg/L紫外透光率（UVT）65%均悬浮颗粒尺寸 um出水粪大肠菌群数个/L五、污泥处理构筑物的设计计算1、污泥泵房二沉池活性污泥由吸泥管吸入由池中心落泥管及排泥管排入池外套筒阀井中然后由管道输送至回流泵房其他污泥由刮泥板刮入污泥井中再由排泥管排入剩余污泥泵房集泥井中选用LXB-900螺旋泵3台（2用1备）单台提升能力为480提升高度为2.0m－2.5m电动机转速n=48r/min功率N=55kW回流污泥泵房占地面积：10m×5m2、排泥泵房二沉池产生的剩余活性污泥及其它处理构筑物排出污泥由地下管道自流入集泥井污泥浓缩池中剩余污泥泵（地下式）将其提升至脱水间.处理厂设一座剩余污泥泵房（两座二沉池共用）剩余污泥泵选两台2用1备单泵流量Q>2Qw/2＝5.56m3/h选用1PN污水泥浆泵Q=7.2-16m3/hH=12-14m功率N=3kw剩余污泥泵房占地面积L×B=4m×3m集泥井占地面积3、污泥浓缩池采用两座幅流式圆形重力连续式污泥浓缩池用带栅条的刮泥机刮泥采用静压排泥剩余污泥泵房将污泥送至浓缩池设计规定：（1）进泥含水率：当为初次污泥时其含水率一般为95%~97%；当为剩余污泥时其含水率为99.2%~99.6%（2）污泥固体负荷：负荷当为初次污泥时污泥固体负荷宜采用80~120当为剩余污泥时污泥固体负荷宜为30~60（3）浓缩时间不宜小于12h但也不要超过24h（4）有效水深一般为4m最低不小于3m设计参数：每座污泥总流量=1334.4采用两座进泥浓度为10 污泥含水率=99.0%浓缩后含水率=96.0% 污泥固体负荷=45污泥浓缩时间T=13h 贮泥时间t=4h浓缩池直径（取6.2m）水力负荷有效水深h1=2.39m（取2.4m）浓缩池总高度H=4.36m 4、贮泥池及提升泵设计参数：设贮泥池1座进泥量＝2×33.36＝66.72 贮泥时间T=12h贮泥池尺寸（将贮泥池设计为正方形形）=3.6×3.6×3.6污泥提升泵将贮泥池的污泥提升至污泥脱水间选用1PH污泥泵两台一用一备单台流量Q=7.2~16扬程H=12~14m功率N=3kw泵房平面尺寸L×B=4×3m5、脱水间脱水机房尺寸(10×10)m2泥饼外运填埋六、污水厂平面、高程布置1、平面布置各处理构筑物是污水处理厂的主体构筑物在对它们进行平面布置时应根据各构筑物的功能和水力要求结合当地地形地质条件确定它们在厂区的平面布置应考虑：（1）贯通连接各构筑物之间的管道应直通应避免迂回曲折造成管道不便（2）土方量做到基本平衡避免劣质土壤地段（3）在各处理构筑物之间应保持一定的间距以满足施工要求一般间距要求5~10m如有特殊要求构筑物其间距应按有关规定执行（4）各处理构筑物之间在平面上应尽量紧凑以减少占地面积2、管道布置（1）应设置超越管当出现故障时可直接排入水体（2）厂区内还应有给水管生活水管雨水管线辅助建筑物：污水处理厂的辅助构筑物有泵房办公室集中控制室变电所储蓄间其建筑面积按具体情况而定辅助构筑物之间往返距离应短而方便安全变电所应设于耗氧量大的构筑物附近化验室影射机器间和污泥干化场以保证良好的工作条件化验室应与处理构筑物之间保持适当距离并应位于处理构筑物夏季主风向所在的上风中处在污水厂内主干道应尽量成环方便运输3、高程布置为了降低运行费用便于维护管理污水在流动方向上的流动应按重力自流考虑为宜厂内高程布置的主要特点是先确定最大构筑物的地面标高然后根据水头损失通过水力计算递推出前后构筑物的各项控制标高根据氧化沟的设计水面标高推求各污水处理构筑物的水面标高根据和处理构筑物结构稳定确定处理构筑物的设计地面标高注：高程部分的具体计算见设计计算书第二篇污水厂设计计算书七、污水处理构筑物设计1、粗格栅的设计格栅是由一组平行的金属栅条制成斜置在污水流经的渠道上或水泵前集水井处用以截留污水中的大块悬浮杂质以免后续处理单元的水泵或构筑物造成损害设计流量Q=20000m3/d选取污水流量总变化系数Kz=1.5则：最大流量Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s（1）栅条的间隙数n设栅前水深h=0.4m过栅流速为=0.9m粗格栅栅条宽度b=20mm格栅安装角度α=60°n= = 44.85（取n=45）（2）格栅宽度B设栅条宽度为S=0.01m==1.34m（3）进水渠道渐宽部分长度设进水渠宽=0.9m渐宽部分展开角=20°=0.60m（4）栅槽与出水渠道连接处的渐窄部分长度==0.3m（5）过栅水头损失设栅条为矩形断面取k=3（k为系数格栅受污物堵塞后水头损失增加的倍数一般k=3）；为阻力系数与栅条断面形状有关因栅条为矩形断面=2.42==0.102m（6）栅后槽总高度H取格栅前渠道超高栅前槽高0.4+0.3=0.7m栅后槽总高0.4+0.102+0.3=0.802m （7）栅槽总长度L=0.6+0.3+0.5+1.0+=2.8m（8）每日栅渣量W为单位体积污水栅渣量一般取0.1～0.01在此取0.05；为污水流量总变化系数查资料取1.5.=1.0当栅渣量大于0.2时宜采用机械清渣因此采用机械清渣（9）清渣设备选择GSC1500型旋转式格栅除污机一台型号有效栅宽W设备宽度W1沟渠宽度W2栅齿间隙(mm)栅网速度(m/min)卸渣高度H2格栅倾角a电机功率(KW)GSC15001500163017003-202.2用户自定60-80°1.5(10)计算草图2、集水井与提升泵房采用氧化沟工艺污水处理系统简单工艺管线可以充分优化故污水只考虑一次提升污水井提升后进入平流沉砂池然后自流通过氧化沟、二沉池及接触池最后又出水管排出设计流量Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s 考虑取用4台潜水排污泵（三用一备）则每台泵流量为10000 m3/d提升泵采用ZWL型直联自吸式排污泵型号流量m3/h扬程m功率kw转速r/min效率%汽蚀余量m自吸高度m自吸时间min/m重量kgZWL250-420-204208551450616.04.52.51020根据设计规范集水池容积采用相当于一台泵的10min流量即设计集水池的有效水深为4m可将其设计为矩形其尺寸为3m×4m池高为5m则池容为70同时为减少滞流和涡流可将集水池的四角设置成内圆角并应设置相应的冲洗或清泥设施3、细格栅的设计设计流量Q=20000m3/d选取污水流量总变化系数Kz=1.5则：最大流量Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s （1）栅条的间隙数n设栅前水深h=0.4m过栅流速为=0.9m/s格栅栅条宽度b=10mm格栅安装角度α=60°n= =89.7（取n=90）设计两组格栅每组格栅间隙数为n=45条（2）格栅宽度B设栅条宽度为s=0.01m==0.89mB= m（考虑中间隔墙厚0.2m）（3）进水渠道渐宽部分长度设进水渠宽=1.5m渐宽部分展开角=20°=0.66 m（4）栅槽与出水渠道连接处的渐窄部分长度==0.33m（5）过栅水头损失设栅条为矩形断面取k=3（k为系数格栅受污物堵塞后水头损失增加的倍数一般k=3）；为阻力系数与栅条断面形状有关因栅条为矩形断面=2.42==0.26m（6）栅后槽总高度H取格栅前渠道超高栅前槽高0.4+0.3=0.7m栅后槽总高度0.4+0.26+0.3=0.96m（7）栅槽总长度L=0.66+0.33+0.5+1.0+=2.89m（8）每日栅渣量W为单位体积污水栅渣量一般取0.1～0.01在此取0.10；为污水流量总变化系数查资料取1.4.=2.0当栅渣量大于0.2时宜采用机械清渣因此采用机械清渣（9）设备选型选择GSC1000型旋转式格栅除污机两台型号有效栅宽W设备宽度W1沟渠宽度W2栅齿间隙(mm)栅网速度(m/min)卸渣高度H2格栅倾角a电机功率(KW)GSC10001000113012003-202.2用户自定60-80°1.1(10)计算草图如下4、平流沉砂池的设计沉砂池的作用是去除污水中比重较大的无机颗粒如泥砂等一般设在初沉池之前或泵站、倒虹管前常见的沉砂池有平流式、曝气式、涡流式和多尔沉砂池等本设计采用平流式沉砂池其由入流渠、出流渠、闸板、水流部分及沉砂斗组成它具有截留无极颗粒效果较好、工作稳定、造价简单、排沉砂较方便等优点（1）沉砂池长度L取设计流速v=0.25m/s最大流速时水力停留时间t=30s则L=vt=0.25×30=7.5m（2）水流断面面积A最大流量Qmax=0.347m3/s（设计1组采用2个分格）则A=Qmax/v=0.347/0.25=1.388m2（3）池总宽度B设n=2格每格宽取b=1m则池总宽B=nb=2×1=2m（4）有效水深h2：h2=A/B=1.388/2=0.69m（介于0.25～1.0m之间符合要求）（5）贮砂斗所需容积V1设清除沉砂的时间间隔T=2d则：X1--城市污水沉砂量一般采用30/106Kz--污水流量总变化系数取1.5（6）每个污泥沉砂斗容积V0设每一分格有2个沉砂斗则 V0= V1/()=1.2/4=0.3（7）沉砂斗各部分尺寸及容积V设沉砂斗斗底宽b1=0.5m斗高=0.45m斗壁与水平面的倾角为55°则沉砂斗的上口宽：沉砂斗容积（略大于V1=0.3m3符合要求）（8）沉砂室高度假设采用重力排砂池底设坡度为0.06坡向砂斗则坡向沉砂斗长度为：则沉泥区高度为h3=hd+0.06L2 =0.45+0.06×2.62=0.61m （9）沉砂池总高度H设超高h1=0.3mH=h1+h2+h3=0.3+0.69+0.61=1.6m（10）验算最小流量时的流速在最小流量时只用一格工作即n=1。

辽宁省WF市排水工程规划及污水处理厂设计第一章设计任务与内容1.1 前言在我国城市和工业飞速发展的今天，污水排放量与日俱增。

据统计，我国城市污水年排放量达400多亿立方米，现已有一批城市兴建了污水处理厂，一大批工业企业建设了工业废水处理厂，更多的城市和工业企业在规划、筹划和设计污水处理厂。

但这些污水处理厂几乎全在近100个大城市中。

近几十年来，污水处理技术无论在理论研究方面还是在应用方面，都取得了一定的进步，新工艺、新技术大量涌现，氧化沟系统和高效低耗的污水处理技术，如各种类型的稳定塘,AB法工艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长足的进步和应用。

这些新工艺、新技术已成为水污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，广泛、深入地开展了这些课题的科学研究工作，取得了一批令人瞩目的研究成果。

不应回避，我国水资源严重短缺，我国人均水资源为世界人均水资源的四分之一，在我国北方一些城市人民生活水平的提高和工农业生产的发展已受到水资源不足的制约。

城市污水和工业废水回用，以城市污水作为第二水源的趋势，不久将成为必然。

这就是我国污水事业面临的现实。

作为给水排水工程专业的学生，就更应该深刻地了解这种形势，掌握并发展污水处理的新工艺、新技术，成为跨世纪的工程技术人才，将我国的污水处理技术达到世界领先水平。

1.2 设计说明1.2.1 设计题目辽宁省WF市排水工程规划及污水处理厂设计1.2.2 设计任务与内容(1) 排水管网规划设计，含两个以上的方案比较；(2) 污水泵站工艺设计，含部分工艺施工图设计；(3) 污水处理工艺设计，含部分单体构筑物的工艺施工图设计；(4) 污泥水处理工艺设计，含部分单体构筑物的工艺施工图设计；(5) 排水管网与污水处理厂的工程概算；(6) 有条件的同学还可以在教师指导下自选一个专题进行深入研究或设计。

1.2.3 基本要求1.2.3.1 排水工程毕业设计的要求(1) 完成排水管网和雨水管道的定线，至少应对两个排水管网定线方案（也可以是局部变化的方案）进行技术经济比较，从中选优。

目录引言 ......................................................................... 错误！未定义书签。

1设计任务及概况. (6)1.1设计任务及依据 (6)1.1.1设计任务 (6)1.1.2设计依据及原则 (6)1.222.12.22.32.3.3沉砂池 (13)2.3.4初沉池、二沉池 (14)2.3.5曝气池 (14)2.3.6接触池 (15)2.3.7计量槽 (16)2.3.8浓缩池 (16)污泥脱水 (17)3污水处理系统工艺设计 (17)3.1格栅的计算 (17)3.1.1粗格栅 (17)3.1.2格栅的计算 (18)3.1.3选型 (21)3.23.33.43.53.5.4集配水井计算 (35)3.5.5出水水质 (35)3.5.6选型 (36)3.6曝气池 (36)3.6.1池体计算 (36)3.6.2曝气系统设计与计算 (39)3.6.4空气管道系统计算 (43)3.6.5空压机的选择 (46)3.6.6污泥回流系统 (46)3.7二沉池 (47)3.7.1池体尺寸计算 (47)3.7.2中心管计算 (50)3.7.3出水堰的计算 (51)3.83.944.14.2污泥消化池 (59)4.2.1一级消化池池体部分计算4.34.44.4.2污泥循环泵 (64)4.4.3污泥控制室布局 (65)4.5脱水机房 (65)4.5.1采用带式压滤机除水 (65)4.5.2选型 (66)4.6事故干化场 (66)5污水处理厂总体布置 (67)5.1平面布置 (67)5.1.1平面布置的一般原则 (67)5.1.2平面布置 (67)5.2污水处理厂高程布置 (68)5.2.1高程布置原则 (68)总结致谢附录11.11.1.130万吨城市污水处理厂初步设计1.1.2设计依据及原则设计依据《给水排水工程快速设计手册》手册》《三废设计手册废水卷》(1)执行国家关于环境保护的政策，符合国家地方的有关法规、规范和标准；(2)采用先进可靠的处理工艺，确保经过处理后的污水能达到排放标准；(3)采用成熟、高效、优质的设备，并设计较好的自控水平，以方便运行管理；(4)全面规划、合理布局、整体协调，使污水处理工程与周围环境协调一致；(5)妥善处理污水净化过程中产生的污泥固体物，以免造成二次污染；(6)综合考虑环境、经济和社会效益，在保证出水达标的前提下，尽量减少工程投资和运行费用。

污⽔处理⼚毕业设计带CAD图纸及相关资料辽宁省WF市排⽔⼯程规划及污⽔处理⼚设计第⼀章设计任务与内容前⾔在我国城市和⼯业飞速发展的今天，污⽔排放量与⽇俱增。

据统计，我国城市污⽔年排放量达400多亿⽴⽅⽶，现已有⼀批城市兴建了污⽔处理⼚，⼀⼤批⼯业企业建设了⼯业废⽔处理⼚，更多的城市和⼯业企业在规划、筹划和设计污⽔处理⼚。

但这些污⽔处理⼚⼏乎全在近100个⼤城市中。

近⼏⼗年来，污⽔处理技术⽆论在理论研究⽅⾯还是在应⽤⽅⾯，都取得了⼀定的进步，新⼯艺、新技术⼤量涌现，氧化沟系统和⾼效低耗的污⽔处理技术，如各种类型的稳定塘,AB法⼯艺,间歇式（序列式）活性污泥法,脱氮、脱磷的A-O系统，湿地系统都取得了长⾜的进步和应⽤。

这些新⼯艺、新技术已成为⽔污染防治领域的热门研究课题。

在国家科委、建设部、国家环境保护局的组织和领导下，⼴泛、深⼊地开展了这些课题的科学研究⼯作，取得了⼀批令⼈瞩⽬的研究成果。

不应回避，我国⽔资源严重短缺，我国⼈均⽔资源为世界⼈均⽔资源的四分之⼀，在我国北⽅⼀些城市⼈民⽣活⽔平的提⾼和⼯农业⽣产的发展已受到⽔资源不⾜的制约。

城市污⽔和⼯业废⽔回⽤，以城市污⽔作为第⼆⽔源的趋势，不久将成为必然。

这就是我国污⽔事业⾯临的现实。

作为给⽔排⽔⼯程专业的学⽣，就更应该深刻地了解这种形势，掌握并发展污⽔处理的新⼯艺、新技术，成为跨世纪的⼯程技术⼈才，将我国的污⽔处理技术达到世界领先⽔平。

设计说明1.2.1 设计题⽬辽宁省WF市排⽔⼯程规划及污⽔处理⼚设计1.2.2 设计任务与内容(1) 排⽔管⽹规划设计，含两个以上的⽅案⽐较；(2) 污⽔泵站⼯艺设计，含部分⼯艺施⼯图设计；(3) 污⽔处理⼯艺设计，含部分单体构筑物的⼯艺施⼯图设计；(4) 污泥⽔处理⼯艺设计，含部分单体构筑物的⼯艺施⼯图设计；(5) 排⽔管⽹与污⽔处理⼚的⼯程概算；(6) 有条件的同学还可以在教师指导下⾃选⼀个专题进⾏深⼊研究或设计。

氧化沟法城市污水处理本设计中需要处理的城市污水水质条件为:=470mg/L, ＝260mg/L, SS=200mg/L, -N=25mg/L处理规模: 25万/d处理后出水水质：<100mg/L, <30mg/L, SS<30mg/L, -N<8mg/L主要工艺流程图:主要构筑物作用:１.粗格栅: 粗格栅为污水厂第1道预处理设施,用于去除污水中大的悬浮物和漂浮物,保证后续处理设施的正常运行。

２.提升泵房: 提升泵房用于将入流污水提升至设计高度,以便自流进入各后续处理单元。

３.细格栅：细格栅可进一步去除污水中的悬浮物和漂浮物,保证后续设备和工艺的正常运行。

细格栅采用连续运行方式,栅渣由一台无轴螺旋压实输送机收集脱水后运往厂外填埋。

为了方便管理和维护,细格栅间与沉砂池合建,细格栅间出水直接进入沉砂池.４.旋流沉砂池: 沉砂池的作用是将污水中物理、化学及生物性质不同的无机颗粒和有机颗粒(悬浮物)进行分离,以便于分别最终处置５.选择池: 该选择池分为两格,进水与从二沉池回流的活性污泥快速混合、接触,利用活性污泥中的厌氧菌对污水中的溶解态和胶态可生物降解有机物进行吸附,促进该部分微生物的增长和繁殖,选择有利于沉淀的菌胶团微生物,抑制污泥膨胀。

同时,选择池出水采用可调堰板,作为后继的氧化沟的配水设施。

６.二沉池: 二沉池的作用是对氧化沟排出的混合液进行泥水分离,保证出水水质和回流污泥的浓度。

本设计中二沉池采用中心进水周边出水圆形辐流式沉淀池,连续运行,池内设单周边传动刮泥机７.接触池消毒池: 生物处理后的出水在此投加消毒剂,经充分混合和接触(维持足够的接触时间),杀灭出水中的致病菌,保证最终排水的卫生安全。

消毒剂采用液氯,由加氯间制备８.鼓风机房: 鼓风机房分为机房、进风室和值班室。

风机出口管上均设有止回阀、安全阀、消声器、压力开关和温度开关等。

鼓风机采用连续运行方式,并由PLC自动控制,PLC主控制器将保持系统主风管中的压力恒定,并通过调节各氧化沟的空气控制阀来调节溶解氧含量。

污水处理厂毕业设计包含C大图Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】目录引言................................. 错误！未定义书签。
