无磁钻铤及无磁承压钻杆

无磁钻铤用于的井型1、8″（外径203、扣型NC56）无磁钻铤用于于17 1/2″-12 1/2″井眼，直井段单、多点仪器跟踪监测。

其钻井组合为：2、8″（扣型630*631）无磁钻铤用于于17 1/2″-12 1/2″井眼MWD（1200）仪器定向。

该无磁与MWD专用无磁悬挂链接使用。

其钻井组合为：钻头+螺杆钻具+单流阀+8″无磁钻铤+8″无磁悬挂+…3、7″（扣型411*410）无磁钻铤用于于9 7/8″-9 1/2″井眼，直井段单、多点仪器跟踪监测。

其钻井组合为：4、7″（扣型411*410）无磁钻铤用于于 9 7/8″-9 1/2″井眼MWD （1200/650）仪器定向。

该无磁与MWD专用无磁悬挂链接使用。

其钻井组合为：钻头+螺杆钻具+单流阀+7″无磁钻铤+6 3/4″无磁悬挂+…5、6 3/4″（扣型411*410）无磁钻铤用于8 1/2″井眼，直井段单、多点仪器跟踪监测。

其钻井组合为：6、6 3/4″（扣型411*410）无磁钻铤用于于 8 1/2″井眼MWD（650）仪器定向。

该无磁与MWD专用无磁悬挂链接使用。

其钻井组合为：钻头+螺杆钻具+单流阀+6 3/4″无磁钻铤+6 3/4″无磁悬挂+…7、5″（扣型411*410）无磁承压钻杆用于8 1/2″井眼的水平井或大斜度的定向井。

它与650MWD仪器悬挂短节链接。

8、4 3/4″（扣型311*310）无磁钻铤用于于6″- 6 5/8″井眼MWD （350）仪器定向。

该无磁与MWD专用无磁悬挂链接使用。

其钻井组合为：钻头+螺杆钻具+单流阀+4 3/4″无磁钻铤+4 3/4″无磁悬挂+…9、3 1/2″（扣型311*310）无磁承压钻杆用于6″- 6 5/8″井眼的水平井或大斜度的定向井。

它与350MWD仪器悬挂短节链接。

10、3 1/2″（扣型311*310）无磁钻铤用于于小于6″井眼MWD（SUPERSILM）仪器定向。

该无磁与MWD专用无磁悬挂链接使用。

无磁钻铤及无磁承压钻杆技术要求1、适用范围本规范适用于Ф120.7mm、Ф165.1mm、Ф177.8mm无磁钻铤及Ф127mm、Ф88.9mm无磁承压钻杆等购置的无磁钻具，具体尺寸要求按照技术图纸（附件）执行。

2、技术要求2.1外形尺寸要求满足表1表12.2机械性能表性能及尺寸要求满足表2表22.3执行标准API Spec 7-1，API Spec 7-22.4磁性能2.4.1 当磁场强度为1×105 /4πA/m时，相对磁导率µr≤1.010高斯/奥斯特。

2.4.2沿内孔任意相距100mm的磁感应强度梯度ΔB≤0.05µT。

2.4.3 无磁材质结构为奥氏体结构，不允许出现不可逆磁化。

2.5 直线度每支无磁钻铤及无磁承压钻杆的直线度偏差为≤4.9mm。

2.6探伤2.6.1每只无磁钻铤及无磁承压钻杆都要进行全场超声波探伤。

2.6.2无磁钻铤及无磁承压钻杆超声波探伤应符API spec 7-1及SY-T 5144-2007的规定。

3、质量要求3.1对探伤后的无磁钻铤、无磁承压钻杆产品，要出具相应的探伤报告。

3.2要求提供包含单根无磁钻铤、无磁承压钻杆的炉号、化学成分、机械性能、外形尺寸的质量证明书。

4、供货要求4.1需提供生产加工全过程的检验结果和产品合格质量证书，并在到货的同时提交。

4.2产品接收经甲方验收合格的产品，由甲方接收。

5、质量保证1、钻井施工过程中，在正常情况下操作时，发生无磁钻铤、无磁承压钻杆井下事故以后，甲方及时通知乙方，乙方接到通知以后48小时之内到现场，对无磁钻铤事故进行分析，经协商确认是无磁钻铤、无磁承压钻质量所致，责任由乙方负责，由此造成的无磁钻铤、无磁承压钻损失和钻井全部直接损失由乙方承担，并在3个月内向甲方支付钻井直接经济损失费。

由甲方责任造成的无磁钻铤、无磁承压钻事故，其责任与损失由甲方承担。

2、如出现无磁钻铤、无磁承压钻事故，需要进行第三方失效检验或分析化验时，双方协商后到中国国家钢铁材料测试中心或中国石油天然气集团公司西安石油管材研究所进行失效检验及分析化验，确定责任方，并由其承担由此造成的钻井直接经济损失。

石油钻具用无磁钢简介DNM101 禾口GNM102无磁钢在石油勘探行业主要用于钻铤、稳定器、仪器外壳。

随着石油工业的发展，无磁钻铤不仅用量在逐年增加，对其性能的要求也越来越高，但此前优质无磁钻铤的生产技术一直由美国的贝克休斯、斯伦贝谢等几家大公司垄断，近几年随着国内钢铁工业装备的升级，很多国内企业都在为生产出合格的无磁钢产品努力，但受制于加工工艺和检测技术等方面的制约，其最终产品的质量还不能完全替代进口产品。

山西羽佳泰工贸多年来一直和全球最大特种钢生产基地一太钢集团的科研单位合作进行此项技术的研发，目前已经取得重大突破，主要有以下几个方面: 在炼钢过程中我们可以做到精确控制钢材化学成份，无磁钢的每个成份都有严格的比例配比，这样炼出来的钢才能保证极低的磁导率和较少的非金属夹杂物；在锻造过程中，我们通过精确控制独特制定的热锻温锻降温曲线和每次锻打的变形量，保证了产品的内在质量，成品率高达95%以上，大大高于国内外同行的水平，一改行业内废品率高、本钱风险大的状态；在加工过程中，我们合理设计加工工艺，优选加工设备和技术工人，保证产品的几何尺寸精度和外表光洁度、硬度等指标；尤其是在产品各项理化性能检测方面，我们掌握了独特的技术，该技术既可以完全满足生产过程中的产品质量控制，又能对成品进行全面的精确的质量检测，特别是对无磁钻铤最重要的几项理化性能指标的测定方面有着简单、快速、精度高、稳定性好等优点，通过和多家国内外权威检测机构屡次对我们生产的无磁钢样品的共同检测评价，无论是对产品质量还是检测方法都已经获得的普遍认可和赞誉。

在开发和验证稳定可靠的生产和检测技术的同时，我公司同时对原材料供给、生产加工、仓储物流等环节进行了配置和调整，目前针对该项业务的商务平台已经开始运转，已经完全具备了供货条件。

我公司目前开发的产品，根据其化学成份和力学性能的不同分为两个牌号：DNM101〔低端无磁钢〕和GNM102〔高端无磁钢〕，其中DNM101 〔低端无磁钢〕主要用于井深在5000米以内的钻探工作中，GNM102 〔高端无磁钢〕主要用于井深在5000—10000米以内的钻探工作中〔两个牌号的化学成份及物理性能见附件〕，可以按照客户要求定制各种性能及规格的无磁钻铤，无磁扶正器，无磁承压钻杆，无磁转换接头以及各种钻具产品。

第一节无磁钻铤一、作用由于所有磁性测量仪器在测量井眼的方向时，感应的是井眼的大地磁场，因而测量仪器必须是一个无磁环境。

然而在钻井过程中，钻具往往具有磁性，具有磁场，影响磁性测量仪器，不能得到正确的井眼轨迹测量信息数据，利用无磁钻铤可实施无磁环境，并且具有钻井中钻铤的特性。

国外已有相当数量的无磁钻铤产品于1990年列入API标准。

我国根据国外产品和产品样本制订了SY/T 5145-86《无磁钻铤》标准。

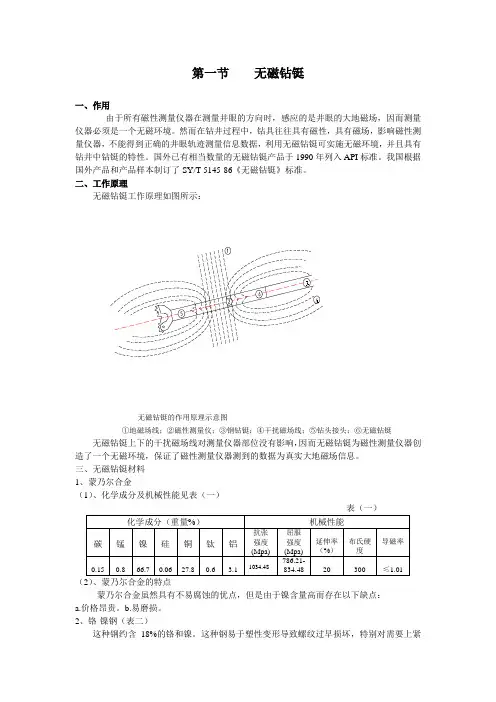

二、工作原理无磁钻铤工作原理如图所示：无磁钻铤的作用原理示意图①地磁场线；②磁性测量仪；③钢钻铤；④干扰磁场线；⑤钻头接头；⑥无磁钻铤无磁钻铤上下的干扰磁场线对测量仪器部位没有影响，因而无磁钻铤为磁性测量仪器创造了一个无磁环境，保证了磁性测量仪器测到的数据为真实大地磁场信息。

三、无磁钻铤材料1、蒙乃尔合金（1）、化学成分及机械性能见表（一）（2）、蒙乃尔合金的特点蒙乃尔合金虽然具有不易腐蚀的优点，但是由于镍含量高而存在以下缺点：a.价格昂贵。

b.易磨损。

2、铬-镍钢（表二）这种钢约含18%的铬和镍。
