机柜间施工方案1.引言机柜间是网络设备和服务器等关键设备的存放和管理空间，对于一个企业或组织的信息技术基础设施至关重要。
为了保证设备的安全和正常运行，有必要制定一套机柜间施工方案。
本文档将介绍机柜间施工方案的具体内容和步骤，以确保机柜间的安全、有序和高效。
2.施工前准备在开始机柜间施工之前，需要进行以下准备工作：1.确定机柜间位置：选择合适的房间或区域作为机柜间，考虑到通风、供电和安全等因素。
2.设计机柜布局：根据机柜间的空间和设备数量，设计合理的机柜布局方案。
考虑到良好的冷却通风和设备接线的便捷性。
3.准备必要设备和工具：包括机柜、电缆管理配件、网络设备、工具箱等。
4.评估供电需求：根据设备的功耗和数量，评估机柜间的供电需求，并确保供电系统满足设备的要求。
3.施工步骤3.1.机柜安装1.在机柜间确定好位置后，使用水平仪和测量工具确保机柜的水平安装。
2.按照机柜布局方案，安装机柜内的垂直电缆管理杆和水平电缆管理环。
3.安装机柜的地线，确保设备的接地安全。
3.2.设备安装和接线1.根据机柜布局方案，安装网络设备和服务器等设备到机柜中，确保设备安全稳固地安装。
2.进行设备之间的连接和接线，使用标准的电缆和连接器，保证连接质量和稳定性。
3.对机柜内部的电缆进行标签化管理，方便日后的维护和管理。
3.3.机柜间通风和冷却1.确保机柜间有良好的通风，可以考虑安装风扇或通风孔，保证设备运行的稳定性和散热效果。
2.根据机柜的密度和设备的功耗，评估机柜间的冷却需求，确保温度在正常范围内。
3.4.供电和配电1.根据评估的供电需求，安装合适的电源插座和电源线路，并进行必要的测试和验电工作。
2.为每个设备提供稳定的供电，并进行供电线路的保护和管理。
3.定期检查供电系统的安全性和稳定性，确保设备的正常运行。
4.施工后维护机柜间施工完成后，需要进行一些日常维护工作，以确保设备的正常运行和安全性：1.定期检查和清理：检查机柜内设备的工作状态和连接情况，清理机柜内的灰尘和杂物，保持通风畅通。
弱电机柜的施工方案范本1. 引言本文档旨在提供一个弱电机柜的施工方案范本，以帮助工程师和技术人员在设计和搭建弱电机柜时提供参考和指导。
弱电机柜作为一个重要的电力设备，对于建筑物的正常运行和通信设备的稳定运行起着关键作用。
2. 施工概述本节将介绍弱电机柜施工的概述和步骤。
2.1 施工目标施工的目标是按照设计要求搭建一个可靠、安全、易维护的弱电机柜，保证电力设备的正常运行和通信设备的稳定运行。
2.2 施工步骤施工步骤的概述如下：1.准备工作：确保施工区域的清洁和整洁，并设置施工区域的安全警示标识。
2.安装机柜：根据设计要求安装弱电机柜，确保机柜的水平度和垂直度符合要求。
3.布线：根据设计图纸进行布线，将电力线路、通信线路和信号线路连接到相应的接线端子上。
4.安装设备：根据设计要求安装各种设备，如交换机、路由器、服务器等。
5.调试设备：对安装的设备进行调试，确保设备的正常运行。
6.整理清理：整理机柜内的线缆和设备布局，保持机柜内的整洁。
3. 施工细节本节将详细介绍弱电机柜的施工细节。
3.1 机柜的安装1.根据设计和现场要求，选择合适的机柜类型和尺寸。
2.确保机柜的底部和背面有足够的空间供电缆布线和设备安装。
3.在施工区域的地板上标出机柜的位置，并使用螺丝固定机柜。
4.通过水平仪和垂直仪测量机柜的水平度和垂直度，并进行调整。
3.2 布线1.根据设计图纸确定电力线路、通信线路和信号线路的走向。
2.使用合适的电线槽或管道将线缆沿着墙面或地板布置。
3.将线缆连接到相应的接线端子上，确保连接牢固可靠。
4.对于通信线路和信号线路，正确地接地和屏蔽线缆以减少干扰。
3.3 设备安装1.根据设计要求安装交换机、路由器、服务器等设备。
2.确保设备安装在适当的位置，以便于维护和散热。
3.连接设备之间的线缆，并确保连接正确。
3.4 设备调试1.启动设备并进行初始设置，如IP地址配置、用户名密码等。
2.使用测试仪器和工具对设备进行测试和调试，确保设备能正常运行。

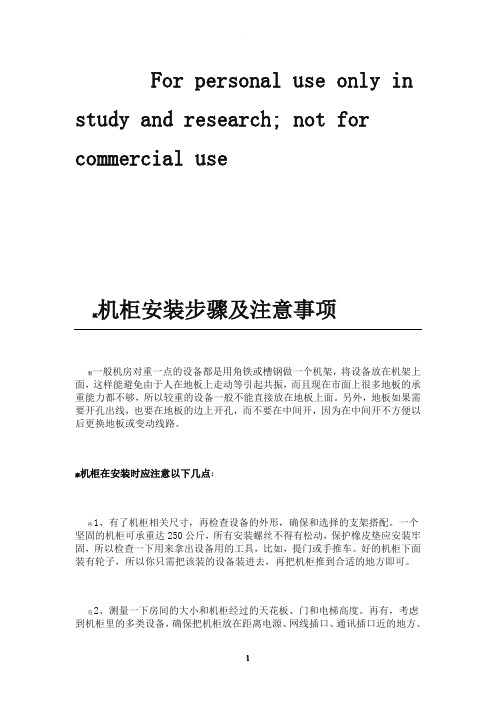

For personal use only in study and research; not for commercial use蚅机柜安装步骤及注意事项膃一般机房对重一点的设备都是用角铁或槽钢做一个机架，将设备放在机架上面，这样能避免由于人在地板上走动等引起共振，而且现在市面上很多地板的承重能力都不够，所以较重的设备一般不能直接放在地板上面。
另外，地板如果需要开孔出线，也要在地板的边上开孔，而不要在中间开，因为在中间开不方便以后更换地板或变动线路。
肁机柜在安装时应注意以下几点：袆1、有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。
一个坚固的机柜可承重达250公斤，所有安装螺丝不得有松动，保护橡皮垫应安装牢固，所以检查一下用来拿出设备用的工具，比如，提门或手推车。
好的机柜下面装有轮子，所以你只需把该装的设备装进去，再把机柜推到合适的地方即可。
蒄2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。
再有，考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。
膃3、检查打开和关闭机柜时柜门打开的角度及，标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。
所有的门和侧板都应很容易打开，以便于维护。
安放应竖直，柜面保持水平，垂直偏差小于等于百分之一，水平偏差小于等于3mm，机柜之间缝隙小于等于1mm，机柜表面要完整，无损伤，螺丝要坚固，每平方米表面凹凸度应小于1mm。
蒂4、当你要将设备机柜安装入一个已经存在的机柜组时，你可以把机柜挨着排成一排，这样安全、整齐。
有些机柜组由于种种原因，不能再增加了，或者只能增加几种附件。
最好的机柜组模型应具有充分的可扩充性，并带有所有必要的硬件，可把机柜侧板拿掉，用螺钉将机柜相互连接，排成一排。
薈机柜安装时步骤：蒇机房设备是必不可少的，而机柜又是其中的主要设备之一。
常用的19英寸（标准600mm）至于高度分别为：42U 。
37U。
机柜施工方案机柜施工方案1. 简介本文档提供了机柜施工方案的详细说明，包括机柜的选择、摆放位置、设备安装、布线等方面的内容。
机柜作为网络和服务器设备的容器，对于保证设备安全、便捷维护和提供良好的空气流通等方面具有重要作用。
2. 机柜选择机柜的选择应根据实际需求和预算来进行，以下是一些常见的机柜选择标准：- 高度：根据设备数目和未来扩展需求选择机柜的高度，常见的高度有42U（1U=1.75英寸）和48U。
- 宽度：根据设备尺寸选择机柜的宽度，常见的宽度有600mm和800mm。
- 深度：根据设备深度选择机柜的深度，一般建议选择多一些以留出空间供布线和维护使用。
- 材质：常见的机柜材质有钢质和玻璃质，钢质机柜具有较好的防护性能，玻璃质机柜具有良好的外观效果。
3. 摆放位置选择适当的位置放置机柜是保证其正常运作的重要条件，以下是一些摆放位置的建议：- 空间：机柜周围应空出足够的空间，便于设备的安装和维护，并保证空气的流通。
- 温度：机柜不宜放置在过热或过湿的环境中，应避免阳光直射和临近热源。
- 墙面：机柜应与墙面保持一定的距离，方便布线和空气流通，并防止墙面湿气对机柜的影响。
- 地面：机柜应放置在平稳的地面上，并保证地面的承重能力足够。
4. 设备安装设备安装是机柜施工的重要环节，以下是一些设备安装的注意事项：- 位置：根据设备的功能和需要，合理安排设备的位置，保证布线清晰和维护方便。
- 空间：确保每个设备之间有足够的空间，方便散热和维护。
- 固定：设备安装时应使用专业的安装配件，如机柜托架、固定螺栓等，确保设备固定牢固。
- 接地：设备的接地是非常重要的，应使用合适的接地线将设备接地到有效的接地系统上。
5. 布线布线是机柜施工中的关键步骤，合理的布线可以提高设备的效率和可靠性，以下是一些布线的建议：- 网线：使用合适的网线进行数据传输，应避免网线过长和过曲折。
- 电源线：将电源线集中到一个区域，避免交叉干扰，并使用插排进行集中供电。
机柜施工方案机柜施工是服务器室建设过程中的重要环节，它的施工方案直接关系到后续的服务器管理、维护和扩展工作。
以下是一个机柜施工方案，共计700字。
1. 确定机柜位置和数量：根据服务器室规划图纸和实际需求，确定机柜放置的位置和数量。
通常情况下，机柜应尽量靠近服务器室进出口，并预留足够的空间供工程师操作和维护设备。
2. 选购适合的机柜：根据服务器室的规模和设备数量、类型等因素，选择合适的机柜。
一般情况下，机柜应具备良好的散热和防护性能，并符合国家相关标准。
3. 处理地板和墙壁：在放置机柜的区域内，确保地板平整、墙壁牢固。
如果需要，可以对地板进行抗静电处理，以减少静电对服务器设备的影响。
4. 安装机柜：按照机柜的安装说明，将机柜固定在所选位置。
确保机柜与地板、墙壁紧密贴合，并进行必要的调整和固定。
同时要确保机柜间的间隔距离足够，以方便设备间的布线和维护。
5. 对机柜进行标识和编号：为了方便管理和维护，对每个机柜进行标识和编号。
可以使用贴纸或者标牌，标注机柜的位置和设备编号。
6. 安装配线模块：根据服务器室的布线规划，安装配线模块。
配线模块应安装在机柜内侧，并与机柜底部的电线槽相连。
同时，要根据实际需求，安装适量的电源插座和网络接口，以满足服务器设备的用电和网络连接需求。
7. 进行设备布置和连接：根据服务器室的布局方案，将设备放置在机柜中，并进行正确的连接。
在布置和连接过程中，需要保持良好的排列和整齐的布线，确保设备之间的通风和散热畅通。
8. 进行机柜配电：根据实际需求，对机柜进行配电。
配电应按照国家相关标准和规范进行，确保电力供应的稳定和安全。
9. 进行机柜的检查和测试：在机柜施工完成后，进行必要的检查和测试工作。
主要包括对机柜安装和连接的检查，服务器设备的开机测试等。
10. 进行机柜的管理和维护：机柜施工完成后，需要制定相应的管理和维护措施。
包括对机柜的定期巡检、清洁和维护，以及设备的备份和升级等工作。
机柜施工方案机柜施工方案一、工程内容：机柜施工是指在室内或室外的机房中，将服务器、交换机、存储设备等网络设备安装到机柜中，并进行相应的布线和接地工作。
二、工程步骤：1. 准备工作：确定机柜安装位置和数量，测量好机柜的尺寸，确保机柜与设备的配合。
将工程所需的材料和设备进行准备，例如机柜、安装螺丝、接地线等。
2. 安装机柜：根据实际情况选择合适的安装方式，可选择地面安装或墙壁安装。
将机柜固定好，确保机柜的稳固和平衡。
3. 安装设备：按照设备的规格和机柜的布局，将设备逐个安装到机柜中。
注意设备的安装方向和高度，确保设备之间的通风和散热。
4. 接地工作：将机柜与电源地线连接，确保设备安全接地，避免静电和电气故障。
5. 布线工作：根据设备之间的连接需求，进行相应的布线工作。
使用合适的网线、光纤等进行连接，确保信号的稳定和传输的畅通。
6. 标识和管理：在机柜的前面板或侧面标明设备的名称和序号，方便管理和维护。
同时，按照设备的功能和需求，进行相应的接线标识。
7. 清理和整理：完成机柜施工后，对机柜内部和外部进行清理和整理工作，确保机柜的干净和整洁。
三、施工注意事项：1. 安全第一：施工过程中，注意个人安全和设备安全，避免物品掉落和误操作导致的安全事故。
2. 细致入微：施工过程中，仔细检查机柜和设备的安装质量，确保固定牢固和连接稳定。
3. 散热通风：合理安排设备的位置和布局，保证设备之间的通风和散热，避免设备过热和故障。
4. 标准化管理：在进行布线和接地工作时，遵循相应的标准和规范，确保施工质量和信号传输的稳定。
5. 环保节能：在进行设备的布局和连接时，尽量减少线缆的使用量，减少资源的浪费和能源的消耗。
四、工程验收：1. 施工完成后，由专业人员进行验收，检查机柜和设备的安装质量和接地工作是否符合要求。
2. 同时，测试设备之间的连接是否稳定和可靠，确保数据的正常传输。
3. 验收合格后，出具验收报告，并提交给相关部门和负责人。
机柜施工方案1. 引言本文档提供了一份关于机柜的施工方案，该方案适用于在数据中心或服务器机房中安装机柜的工程。
机柜作为服务器和网络设备的支架和存储空间，其安装质量对设备的性能和可靠性有着重要影响。
因此，合理的机柜施工方案能够优化机柜的布局和安装，提高设备的运行效率和维护便利性。
2. 目标机柜施工方案的主要目标是确保机柜的安装符合以下要求：•设备布局合理，降低热量积聚和设备之间的相互干扰；•确保机柜与地面的接触稳固，防止震动和倾斜；•提供足够的空间和通风，保证设备散热和维护工作的便利；•确保电源和网络线缆的合理布线，避免杂乱和潜在风险。
3. 施工步骤3.1 准备工作在进行机柜安装前，需做好以下准备工作：1.确定机柜的尺寸和数量，根据设备需求选择合适的机柜型号；2.购买所需的附件和安装工具，如螺丝刀、钳子、电缆管理配件等；3.清理机柜安装区域，确保地面平整且干净，避免灰尘和杂物的影响。
3.2 安装机柜按照以下步骤安装机柜：1.将机柜放在准备好的安装区域中，确保与墙壁的距离和对称性；2.使用水平仪调整机柜的水平度，保证机柜的稳定性；3.用螺丝刀固定机柜的底部，确保与地面紧密贴合；4.安装机柜的垂直支架和侧板，确保机柜的结构稳定；5.检查机柜的水平度和垂直度，调整并固定机柜位置。
3.3 设备安装在机柜安装完成后，按照以下步骤完成设备的安装：1.根据设备规格和布局要求，选择合适的位置安装设备；2.使用设备附件中的螺丝和支架，将设备安装在机柜的适当位置上；3.注意设备之间的间隙，确保空气流通和散热效果；4.安装设备的配线和电缆，使用电缆管理配件进行整理；5.检查设备的安装情况和连接效果，确保设备正常运行。
3.4 线缆布线合理的线缆布线能够减少杂乱和潜在风险，以下是线缆布线的步骤：1.根据设备的位置和布局要求，规划线缆通道和路径；2.使用电缆管理配件进行线缆整理，固定线缆并保持整洁；3.尽量分开数据线和电源线，避免相互干扰；4.使用标签对线缆进行标识，方便维护和故障排查；5.定期检查线缆布线，避免松动和损坏。
机柜施工方案机柜的施工方案机柜的施工方案是指在安装机柜时的具体操作步骤和注意事项，以确保机柜的安装质量和稳定性。
下面是一个700字的机柜施工方案。
一、施工前准备工作1.确认机柜的摆放位置，并根据机柜的尺寸和布线要求确定好机柜的安装位置。
2.清理机柜安装位置周围的杂物，确保安全和施工的顺利进行。
3.核对机柜和相关设备的清单，确保所需的设备齐全。
二、机柜的组装1.取出机柜的主体部分，按照说明书的要求进行组装。
2.在组装过程中，注意检查机柜的连接部分是否紧固，确保机柜的整体结构牢固可靠。
三、机柜的固定1.根据机柜的尺寸和安装要求，在机柜底部进行固定，可使用螺栓、膨胀螺丝等固定设备。
2.确保机柜底部与地面接触平稳，并进行水平校正。
四、设备安装1.根据机柜布线图和设备清单，按照规定的布局将设备安装到机柜内。
2.确认设备的安装位置和连接线路的正确性，确保设备之间的空间和插口能正常使用。
五、线缆布线1.根据布线图和设备的连接要求，进行线缆的布线。
2.避免线缆过长或过短，确保线缆的连接端口与设备的接口对应正确。
3.使用合适的固定设备，将线缆整齐地固定在机柜内，避免杂乱。
六、电源接入1.根据电源布线图，将电源线接入机柜安装位置附近的电源插座。
2.检查电源线的接头是否牢固，避免因电源接触不良而造成设备的电力不稳定。
七、机柜的调试和测试1.调整机柜的灯光和开关按钮，确保设备的正常运行。
2.进行设备的网络连接测试和功能测试，确保设备的正常使用。
八、清理和整理1.清理机柜周围的工具和杂物，保持工作场所的整洁。
2.将施工过程中产生的废料和垃圾进行有效的分类和处理。
九、施工结果及验收1.整理施工过程中的记录和资料，制作施工报告。
2.与业主或监理单位进行施工成果的验收。
以上就是机柜的一个施工方案，通过合理的施工步骤和严格的操作要求，能够确保机柜的安装质量和稳定性，保证设备的正常运行。
机柜的安装施工流程一机箱摆放将pc机按顺序放到机柜里面，然后将插线板固定在机柜的上部，用螺丝固定，确保其稳定。
二电线分类下一步固定电线，电线分为强电线和弱电线两种，强电线通常指的是机箱电源线的电线，这种电线电压比较大，固称为强电线，弱电线通常指的是我们所说的网线，电话线等等。
固定电线时候为了安全起见，我们通常将强电线和弱电线分开固定，可以确保电线的安全。
三固定电线我们先将强电线由左侧一端由上向下固定，每到一个机箱都要将相应的电线留出来，不在向下继续固定。
电线在向下固定时候每隔一段都要用绑线加以固定，确保其牢固。
为了清楚那个电线对应哪个机箱，我们通常在靠近插线板的一端用标签注明是那个机箱，这样为我们以后工作提供方便。
三网线及电话线安装下一步安装弱电线，也就是网线和电话线，网线和电话线的固定方发和强电线的古代方法类似，我们就不过多的讲解，下面我重点将一下网线的水晶头和电话的水晶投的安装：1，网线水晶头的安装第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
如下图所示。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
机柜（含PDU）系统安装施工工艺1、机柜检验●机箱机柜的护板、顶盖、门板和面板装配后，应结合紧密，缝隙均匀一致，无明显歪斜。
●不允许在并柜过程中对被装配件造成任何损坏和降低其性能.●弹性零件(如弹簧、簧片、卡圈等)装配时不允许有超过弹性限度的最大负荷而造成的永久性变形。
●对要求完全固定的结构件应当装配牢固，不允许有歪斜、摆动、转动、位移等现像。
●机械安装完毕后，不允许有残留金属屑及其他杂物存留在机柜内。
2、基础制作●机柜基础根据所承载机柜的总重量选择不低于5#国标角铁的材质进行之间焊接；●支架焊接要求表面平整，表面刷防锈漆。
支架与地面要采用螺栓固定或胶类固定。
●如机柜在使用过称中要前后推移，在制作支架时要根据机柜底部轮子的间距制作，以保证机柜在推移时不易倾斜。
●如机柜服务器数量少，重量轻，可直接摆放到地板上部,但尽量在地板下部多安放几个支腿，防止机柜倾斜。
3、柜排列方式●机柜摆放要垂直，并柜时要保证柜与柜之间全部用连接件连接，整排机柜在同一平面内。
●机柜排列方式分为两种：a) 统一朝向方式：所有柜子正面朝同一个方向，如图3A所示。
b) 面对面、背靠背方式：相邻二列机柜采用面对面、背靠背安装方式，如图3B所示。
●列间距a) 统一朝向排列方式，机柜列间距不小于900mm；面对面、背靠背排列方式，机柜列间距应不小于1000mm。
b) 对于由客户自行提供数据机柜及设备的，必须核实其供电方式、设备耗电情况，合理排列机柜。
c) 当机柜自身无法满足安全管理要求而需要采用隔笼措施时，过道间距应以安全要求间距为准。
● 走道宽度机柜侧面与墙之间走道宽度应不小于1000mm ；并排列之间主走道宽度应不小于1500mm ，如图3所示。
● 单列机柜总数任一列相邻排列的机柜总数不宜超过18个。
过道间距不图3A ：统一朝向方式机柜排列机柜背面过道间机柜正面过道间距不小于1100mm图3B ：面对面、背靠背方式机柜排列● 机柜散热要求下送风机房机柜底板出风方式的散热要求机柜底层板应有利于通风。
机房及机柜内部的理线方法由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。
当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。
理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。
早期的布线工程中不考虑理线，原因是那时的布线成功概率不高（听说1994年有些布线工程仅达到65%左右），需要更换线缆和沿线缆检查故障位置。
机柜内的水平双绞线位于机柜的后侧。
过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。
大家关心的重点是每根双绞线的性能测试合格。
随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。
这时，人们的注意力就转向了美观。
根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。
而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。
机房内的线缆往往会进入机柜配线架或壁挂配线架。
因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。
在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。
而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。
在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。
并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
上述要求同样适用于机柜后侧。
既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。
理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。
1.1.1 三种理线工艺简介为了做到线缆美观，笔者看到过三种理线效果：瀑布造型理线这是一种比较古老的布线造型，有时还能看到其踪影。
它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。
在现在，仍能见到有些配线机柜后侧采用瀑布型理线工艺，即线缆不做任何绑扎，直接从配线面板后侧荡至地面。
这样做的优点是节省人工、减少线间干扰（串扰）。
瀑布型理线工艺是最常见的理线方法，它使用尼龙束带将线缆绑扎在机柜内侧的立柱、横梁上，不考虑美观，仅保证中间的空间可以腾出来给网络设备使用。
这种造型的优点是节省理线人工，缺点则比较多，例如：安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；每根双绞线的重量全部变成拉力，作用在模块的后侧。
如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因机柜内普遍没有内设光源，造成端接时不容易看清楚，致使端接错误的概率上升。
逆向理线也称为反向理线。
逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行理线。
其方法是从模块开始向机柜外理线，同时桥架内也进行理线。
这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端（进线口和配线架）已经固定，在机房内的某一处必然会出现大量的乱线（一般在机柜的底部）。
逆向理线一般为人工理线，凭借肉眼和双手完成理线。
由于机柜内有大量的电缆，在穿线时彼此交叉、缠绕，因此这一方法的耗时很多、工作效率无法提高。
逆向理线的优点是测试已经完成，不必担心机柜后侧的线缆长度。
而缺点是因为线缆的两端已经固定，线缆之间会产生大量的交叉，要想理整齐十分费力，而且在两个固定端之间必然有一处的双绞线是散乱的，这一处往往在地板下（下进线时）或天花上（上进线时）。
正向理线正向理线也称前馈型理线。
正向理线是在配线架端接前进行理线。
它往往从机房的进线口开始（如果是从机柜到机柜之间的双绞线理线，则是从其中某一机柜内的配线架开始进行理线），将线缆逐段整理，直到配线架的模块后端为止。
在理线后再进行端接和测试。
正向理线所要达到的目标是：自机房（或机房网络区）的进线口至配线机柜的水平双绞线以每个16/24/32/48口配线架为单位，形成一束束的水平双绞线线束，每束线内所有的双绞线全部平行（在短距离内的双绞线平行所产生的线间串扰不会影响总体性能，因为桥架和电线管中铺设着每根双绞线的大部分，这部分是散放的，是不平行的），各线束之间全部平行；在机柜内每束双绞线顺势弯曲后铺设到各配线架的后侧，整个过程仍然保持线束内双绞线全程平行。
在每个模块后侧从线束底部将该模块所对应的双绞线抽出，核对无误后固定在模块后的托线架上或穿入配线架的模块孔内。
正向理线的优点是可以保证机房内线缆在每点都整齐，且不会出现线缆交叉。
而缺点是如果线缆本身在穿线时已经损坏，则测试通不过会造成重新理线。
因此，正向理线的前提是对线缆和穿线的质量有足够的把握。
1.1.2 正向理线所要达到的目标正向理线可以在机房（主机房的网络区或弱电间）中自进线口至配线架之间全部整齐、平行，十分美观。
缺点是施工人员要对自己的施工质量有着充分的把握，只有在基本上不会重新端接的基础上才能进行正向理线施工。
在本文中基于目前的布线工程公司已经能够把握工程质量的现实，推荐采用正向理线工艺。
正向理线的目标是同时具有5大效果：配线架预留：配线架背后双绞线预留提高可靠性：提高模块端接后的长期可靠性机房内美观：做到机房内、机柜内任意一处都允许外人拍照施工快捷：耗费1.5人，在30分钟内完成24口配线架的理线机柜内单侧进线：从机柜内的一侧进线，另一侧留给电源、光缆和跳线这5大效果对于综合布线工程而言有着非常大的意义，详述如下：配线架后侧预留双绞线在早期的布线工程中，机柜式配线架上的模块端接时，施工人员往往是站在机柜内进行施工，由于机柜内的空间狭小，致使施工人员难以展开，导致施工速度和施工质量下降。
现在的布线工程中，施工人员大多在机柜正面进行配线架上的模块端接，他们象面板上的模块端接一样，先端接模块，然后将模块插入配线架中。
这就要求模块后的双绞线长度应该留得比较长，如果考虑到模块在今后维护时也会从正面取出，并进行测试和检查，就有必要将这些预留的双绞线保留在配线架后的托架上。
配线架后侧的托架上预留双绞线的另一个目的是为测试不合格的模块保留再次端接的机会。
做过施工的人都知道，在工程自测试工程中，模块端接出错和测试不合格的现象时有发生，在对模块进行重新端接后这些问题基本上都能够解决。
但模块重新端接前需要将已经打过线的双绞线线头剪去，利用新的线头重新端接，这同样也需要一小段双绞线。
基于以上两种原因，在配线架的托架上预留一些双绞线是最为理想的做法。
提高可靠性早期的模块包装袋中往往有一个100mm长度的尼龙扎带，在模块设计时也会在模块的尾部保留绑扎双绞线的托板。
可能是用于成本的原因，现在的非屏蔽模块中大多已经取消了托板和尼龙扎带，而屏蔽模块则仍然保留了绑扎托板和尼龙扎带（用于将双绞线的屏蔽层固定在模块的屏蔽壳体上）。
模块上的双绞线绑扎托板可以起到固定双绞线，使双绞线所受到的外部拉力不会传导到模块端接端的作用，它可以大大提高模块端接的长期可靠性。
在取消了绑扎托板后，就有必要考虑在施工工艺中让双绞线为模块的端接点施加压力，而不是施加拉力。
因为施加拉力的结果可能会导致若干年后模块的端接点松动甚至双绞线脱落，造成断线故障。
如果能在模块背后的双绞线固定方式上做文章（如：将双绞线弯曲成弧线形或圆环形等等），使双绞线对模块形成微小的压力，这样就可以达到提高长期可靠性的作用。
机房内美观机房美观是施工各方都希望做到的效果，但怎样找到快速而又美观的方法却一直是一个困难的事。
理线工艺的目标是：能够做到在机房内和机柜内的任意一处都允许外人拍照。
施工快捷机柜内不可能不理线，无论使用哪一种理线方法都会消耗一些人工，只是多与少而已。
正向理线由于线缆的一端是可以自由活动的，因此理线速度比较快。
根据测算，如果从桥架入口处到机柜之间的距离为9米、机柜高度为2米，24口配线架理线时所耗费的人工为1. 5人（1个人全程理线，另1个人在开始时将双绞线穿入理线板时帮助送线，在双绞线从配线架模块孔穿出时负责接线并检查线号是否与标签框内预设的线号一直），那么一束（24根）线缆的理线（从吊顶经架空地板至机柜内的配线架出口处，全长约9米。
未计入寻找线号的时间）所耗费为30分钟，因此每个机柜（200根线）的理线仅需半天就可以完成。
这个时间远远少于逆向理线所需的时间，比瀑布型和简单理线所需的时间略长，属于工程中可以接受的范围。
机柜内单侧进线大多数综合布线机柜内的双绞线敷设方法为两侧走线，其目的是减少均匀分布。
而其缺点是电源插座（或PDU）只能横向固定在两根后立柱中间（可能与双绞线之间的间距小于标准而导致对双绞线会产生的电磁干扰），或者是安装在没有走线的地方。
其实，在机柜内除了水平双绞线之外，还有电源插座（PDU）、光缆、大对数电缆，如果要在机柜之间进行长跳线互连，则长跳线也可能会占据机柜后侧的某一边。
机柜内的所有双绞线最好是沿一侧（一般是右侧）走线，从机柜的底部上升到配线架高度后横向转弯，延伸到配线架的托线架上。
而另一侧则以电源插座以及不强电干扰不敏感的、光缆和大对数双绞线电缆，也可以用于敷设长跳线。
这5大效果达到后，从机房双绞线入口处到配线架模块端的所有双绞线已经全部整理整齐，也可以达到从一个机柜到另一个机柜之间的双绞线整理整齐，并在配线架上留有为测试失败时需要重新端接所需的预留双绞线。
1.1.3 正向理线对布线材料的要求正向理线的作用之一是在配线架后侧预留双绞线，为了减少双绞线因弯曲半径所造成的性能损耗，预留双绞线的弯曲半径必须大于双绞线外径（缆径）的4倍（根据TIA 568C-2009，屏蔽双绞线的弯曲半径也是4倍，而不是过去所说的8倍）。
而每个1U配线架的高度仅为44mm，所以得利用配线架与跳线管理器的合并高度确保双绞线的弯曲半径在合理的范围内。
根据这一计算，可以确定对正向理线的材料要求：1个配线架配备1个跳线管理器。
如果使用2个配线架共享1个跳线管理器，那么理线工艺应该进行比较大的调整，而且可能会造成的结果是美观特性下降。
在此，将以1个配线架配备1个跳线管理器的配置方法，介绍正向理线工艺。
1.1.4 正向理线所需要的工具正向理线所需工具十分简单，均为常用工具，其中的自制工具可以在工地上就地取材，自行制作。
