1602原理 汉字显示 原理理解

LCD1602显示汉字研究与程序设计1602是一款最常用也是最便宜的液晶显示屏。

最多可以显示两行标准字符，每行最多可以显示16个字符。

1602可以显示内部常用字符(包括阿拉伯数字，英文字母大小写，常用符号和日文假名等)，也可以显示自定义字符(单或多个字符组成的简单汉字，符号，图案等，最多可以产生8个自定义字符)。

一、显示常用字符。

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是41H，显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”十进制十六进制ASCII字符十进制十六进制ASCII字符十进制十六进制ASCII字符00 00 自定义字符1 56 38 8 96 60 `01 01 自定义字符2 57 39 9 97 61 a02 02 自定义字符3 58 3A : 98 62 b03 03 自定义字符4 59 3B ; 99 63 c04 04 自定义字符5 60 3C < 100 64 d05 05 自定义字符6 61 3D = 101 65 e06 06 自定义字符7 62 3E > 102 66 f07 07 自定义字符8 63 3F ? 103 67 g08 08 自定义字符1 64 40 @ 104 68 h09 09 自定义字符2 65 41 A 105 69 i10 0A 自定义字符3 66 42 B 106 6A j11 0B 自定义字符4 67 43 C 107 6B k12 0C 自定义字符5 68 44 D 108 6C l13 0D 自定义字符6 69 45 E 109 6D m14 0E 自定义字符7 70 46 F 110 6E n15 0F 自定义字符8 71 47 G 111 6F o32 20 空格72 48 H 112 70 p33 21 ! 73 49 I 113 71 q34 22 " 74 4A J 114 72 r35 23 # 75 4B K 115 73 s36 24 $ 76 4C L 116 74 t37 25 % 77 4D M 117 75 u38 26 & 78 4E N 118 76 v39 27 ' 79 4F O 119 77 w40 28 ( 80 50 P 120 78 x41 29 ) 81 51 Q 121 79 y42 2A * 82 52 R 122 7A z43 2B + 83 53 S 123 7B {44 2C , 84 54 T 124 7C |45 2D - 85 55 U 125 7D }46 2E . 86 56 V 126 7E ~47 2F / 87 57 W48 30 0 88 58 X49 31 1 89 59 Y50 32 2 90 5A Z51 33 3 91 5B [52 34 4 92 5C \53 35 5 93 5D ]54 36 6 94 5E ^55 37 7 95 5F _显示操作的过程：首先确认显示的位置，即在第几行，第几个字符开始显示。

lcd1602液晶屏显示原理
LCD1602液晶屏是一种常见的二线多功能液晶显示模块，其
显示原理基于液晶的光电效应。

液晶是一种具有特殊物理性质的有机分子，它可以通过电场的作用改变其自身的光透过性。

LCD1602液晶屏中的液晶材料
被填充在由两片玻璃构成的一个夹层之间，夹层中含有电极。

在液晶屏正常工作时，通过控制外部电源，液晶屏上的液晶分子会根据电场的变化而排列。

液晶分子排列的不同状态会导致光线的折射和透过性发生变化，从而实现显示。

液晶屏通过在电极上加电或去电来创建电场变化，从而控制液晶分子的排列状态。

在液晶屏上，液晶分子的排列状态会导致出现两个主要的极化方向——平行和垂直。

当电场变化时，液晶分子会根据电场的方向来重新排列。

当液晶分子排列平行时，光线不会被液晶分子折射，而垂直排列时，光线会被液晶分子折射。

液晶屏上设有偏振片，其方向与液晶分子排列的状态有关，可通过改变偏振片方向来改变光线的透过性。

为了实现更复杂的显示效果，LCD1602液晶屏采用了多行多
列的方式排列液晶分子，形成像素点的矩阵。

通过控制每个像素点处电极的电场，可以控制液晶分子在不同位置的排列状态，从而实现对每个像素点的控制。

液晶屏上通过电压控制器和驱动芯片控制电场的变化，进而控制液晶分子排列状态的变化。

总之，LCD1602液晶屏通过控制电场的变化来改变液晶分子的排列状态，从而控制光线的折射和透过性，实现图像和文字的显示效果。

通过控制每个像素点处的电场，可以实现复杂的显示效果。

LCD1602显示汉字研究与程序设计1602是一款最常用也是最便宜的液晶显示屏。

最多可以显示两行标准字符，每行最多可以显示16个字符。

1602可以显示内部常用字符(包括阿拉伯数字，英文字母大小写，常用符号和日文假名等)，也可以显示自定义字符(单或多个字符组成的简单汉字，符号，图案等，最多可以产生8个自定义字符)。

一、显示常用字符。

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是41H，显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”十进制十六进制ASCII字符十进制十六进制ASCII字符十进制十六进制ASCII字符00 00 自定义字符1 56 38 8 96 60 `01 01 自定义字符2 57 39 9 97 61 a02 02 自定义字符3 58 3A : 98 62 b03 03 自定义字符4 59 3B ; 99 63 c04 04 自定义字符5 60 3C < 100 64 d05 05 自定义字符6 61 3D = 101 65 e06 06 自定义字符7 62 3E > 102 66 f07 07 自定义字符8 63 3F ? 103 67 g08 08 自定义字符1 64 40 @ 104 68 h09 09 自定义字符2 65 41 A 105 69 i10 0A 自定义字符3 66 42 B 106 6A j11 0B 自定义字符4 67 43 C 107 6B k12 0C 自定义字符5 68 44 D 108 6C l13 0D 自定义字符6 69 45 E 109 6D m14 0E 自定义字符7 70 46 F 110 6E n15 0F 自定义字符8 71 47 G 111 6F o32 20 空格72 48 H 112 70 p33 21 ! 73 49 I 113 71 q34 22 " 74 4A J 114 72 r35 23 # 75 4B K 115 73 s36 24 $ 76 4C L 116 74 t37 25 % 77 4D M 117 75 u38 26 & 78 4E N 118 76 v39 27 ' 79 4F O 119 77 w40 28 ( 80 50 P 120 78 x41 29 ) 81 51 Q 121 79 y42 2A * 82 52 R 122 7A z43 2B + 83 53 S 123 7B {44 2C , 84 54 T 124 7C |45 2D - 85 55 U 125 7D }46 2E . 86 56 V 126 7E ~47 2F / 87 57 W48 30 0 88 58 X49 31 1 89 59 Y50 32 2 90 5A Z51 33 3 91 5B [52 34 4 92 5C \53 35 5 93 5D ]54 36 6 94 5E ^55 37 7 95 5F _显示操作的过程：首先确认显示的位置，即在第几行，第几个字符开始显示。

1602液晶字符显示屏的原理管脚功能/1602字符液晶编辑1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，其中：引脚符号功能说明1VSS一般接地2VDD接电源（+5V）3V0液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。

4RS RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。

5R/W R/W为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。

6E E(或EN)端为使能(enable)端，写操作时，下降沿使能。

读操作时，E高电平有效7DB0低4位三态、双向数据总线0位（最低位）8DB1低4位三态、双向数据总线1位9DB2低4位三态、双向数据总线2位10DB3低4位三态、双向数据总线3位11DB4高4位三态、双向数据总线4位12DB5高4位三态、双向数据总线5位13DB6高4位三态、双向数据总线6位14DB7高4位三态、双向数据总线7位（最高位）（也是busy flag）15BLA背光电源正极16BLK背光电源负极寄存器选择控制表RS R/W操作说明00写入指令寄存器（清除屏等）01读busy flag（DB7），以及读取位址计数器（DB0~DB6）值10写入数据寄存器（显示各字型等）11从数据寄存器读取数据注：关于E=H脉冲——开始时初始化E为0，然后置E为1，再清0.busy flag（DB7）：在此位为1时，LCD忙，将无法再处理其他的指令要求。

字符集/1602字符液晶编辑1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

lcd1602显示原理
LCD1602显示原理是利用液晶技术实现显示的一种方法。

它由16行2列的字符组成，每个字符由5×8的点阵组成。

在每个字符的背后都有一个液晶单元，通过控制液晶单元来控制字符的显示。

液晶单元是由两片平行的玻璃衬底组成，中间夹着液晶材料。

当没有电场作用在液晶材料上时，液晶材料呈现出类似于玻璃的透明状态。

而当有电场作用在液晶材料上时，液晶材料会发生变化，变得无法透过光线，从而产生黑色或其他颜色。

LCD1602显示原理是通过控制电压的加减来改变液晶单元的透明度，从而实现字符的显示。

当给液晶单元加上电压时，液晶材料会对光产生影响，使得光无法透过。

而当断开电压时，液晶材料会恢复透明状态，光可以透过。

通过对每个字符的液晶单元施加适当的电场，就可以实现字符的显示。

控制LCD1602显示的电路通常由驱动芯片和控制器组成。

驱动芯片负责产生所需的电场，控制器负责发送命令和数据到驱动芯片。

通过控制器发送特定的命令和数据，就可以让驱动芯片产生适当的电场，从而实现字符的显示。

总之，LCD1602显示原理是通过控制液晶单元的透明度来实现字符的显示，通过电压的加减来改变液晶单元的状态，从而产生黑色或其他颜色，最终完成字符的显示。

lcd1602 显示原理，LCD1602 液晶显示器的分类有哪
些？
LCD1602 是一种工业字符型液晶，能够同时显示16x02 即32 个字符。

LCD1602 液晶显示原理LCD1602 液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

1602 液晶也叫1602 字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。

它由若干个5X7 或者5X11 等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用。

正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。

1602LCD 是指显示的内容为16X2，即可以显示两行，每行16 个字符液晶模块（显示字符和数字）。

市面上字符液晶大多数是基于
HD44780 液晶芯片的，控制原理是完全相同的，因此基于HD44780 写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

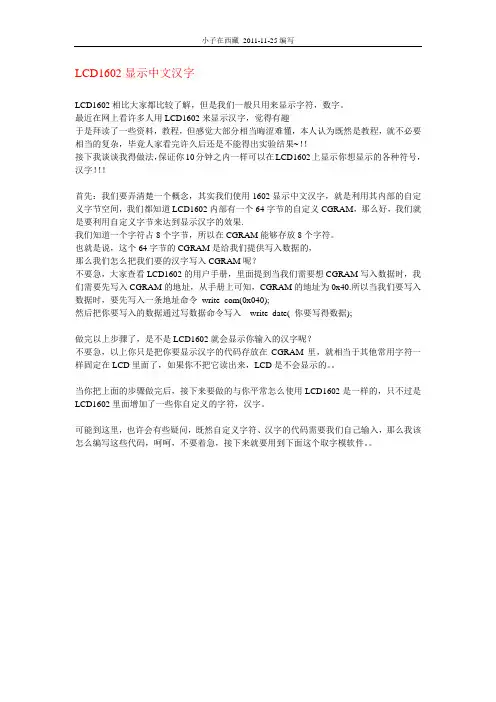

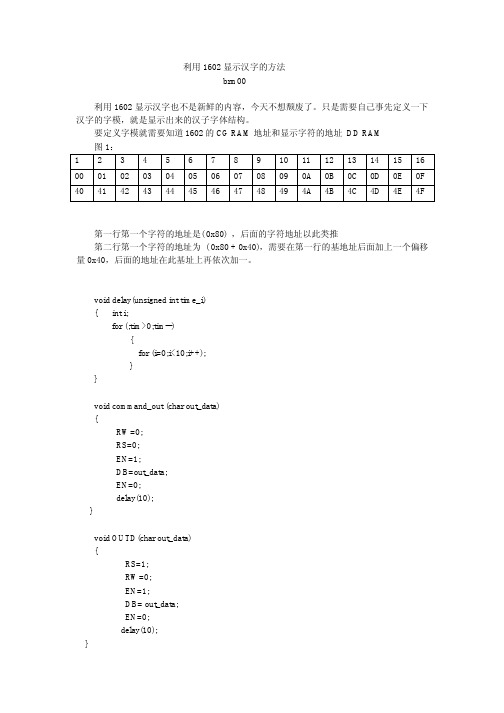

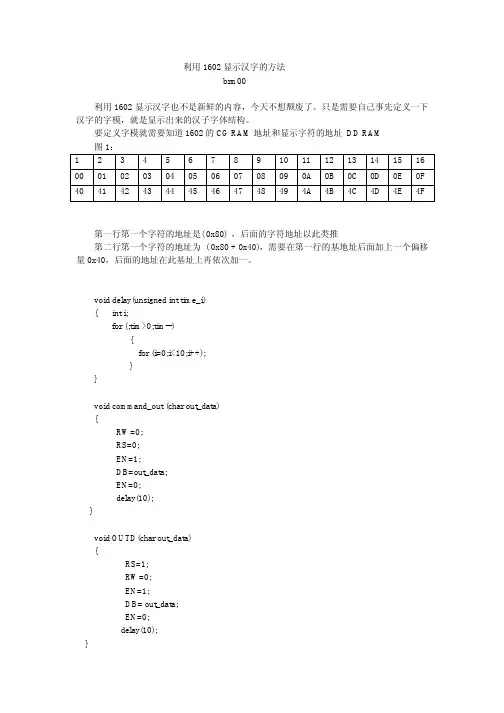

L CD1 6 0 2 显示中文汉字LCD1602 显示中文汉字LCD1602 相比大家都比较了解，但是我们一般只用来显示字符，数字。

最近在网上看许多人用LCD1602 来显示汉字，觉得有趣于是拜读了一些资料，教程，但感觉大部分相当晦涩难懂，本人认为既然是教程，就不必要相当的复杂，毕竟人家看完许久后还是不能得出实验结果~！！接下我谈谈我得做法，保证你10分钟之内一样可以在LCD1602 上显示你想显示的各种符号，汉字！！！首先：我们要弄清楚一个概念，其实我们使用1602 显示中文汉字，就是利用其内部的自定义字节空间，我们都知道LCD1602 内部有一个64字节的自定义CGRAM ，那么好，我们就是要利用自定义字节来达到显示汉字的效果. 我们知道一个字符占8 个字节，所以在CGRAM 能够存放8 个字符。

也就是说，这个64 字节的CGRAM 是给我们提供写入数据的，那么我们怎么把我们要的汉字写入CGRAM 呢？不要急，大家查看LCD1602 的用户手册，里面提到当我们需要想CGRAM 写入数据时，我们需要先写入CGRAM 的地址，从手册上可知，CGRAM 的地址为0x40所以当我们要写入数据时，要先写入一条地址命令write_com(0x040); 然后把你要写入的数据通过写数据命令写入write_date( 你要写得数据);做完以上步骤了，是不是LCD1602 就会显示你输入的汉字呢？不要急，以上你只是把你要显示汉字的代码存放在CGRAM 里，就相当于其他常用字符一样固定在LCD 里面了，如果你不把它读出来，LCD 是不会显示当你把上面的步骤做完后，接下来要做的与你平常怎么使用 的，只不过是LCD1602里面增加了一些你自定义的字符，汉字。

可能到这里，也许会有些疑问，既然自定义字符、汉字的代码需要我们自己输 入，那么我该怎么编写这些代码，呵呵，不要着急，接下来就要用到下面这个 取字模软件。

4収虫日式*偉改壬慨烁楼咀韋IH*丘出用片4B-S I 询厲 1 .11 g 佃如 ATI相信有的朋友应该都用过这个软件。

lcd1602的显示原理
LCD1602是一款16×2字符液晶显示模块，其显示原理基于液
晶分子的电光效应。

液晶分子是一种有机分子，在没有电场时，其分子内部呈现随机排列的状态，不会通过光线的传播。

然而，当液晶分子受到电场的作用时，它们会改变自身的方向，从而使光线能够通过。

在LCD1602中，液晶分子被夹在两片平行的透明电极之间。

这两片电极由透明导电材料（如氧化铟锡）制成，通过外部电源提供电压。

当电压施加在电极上时，液晶分子会重新排列，形成一个规则的结构。

在LCD1602的背光灯亮起的情况下，LCD的每个字符位置由
一个位于背光层后面的液晶单元组成。

液晶单元可以看作一个微小的透明窗口，它由液晶分子和两片玻璃之间的色素层组成。

当液晶分子处于无电场状态时，色素层会吸收背光光线，使液晶单元呈现黑色。

而当液晶分子受到电场的作用时，它们会重新排列，色素层对背光光线的吸收减少，使液晶单元呈现透明状态。

通过控制液晶分子的排列方式，可以实现对字符的显示。

LCD1602通过与微控制器（如Arduino）连接，通过微控制器
发送指令和数据来控制液晶模块的显示内容。

具体来说，微控制器通过发送脉冲来改变电场的方向和强度，从而控制液晶分子的排列方式。

然后，显示模块将电场信息转化为对应的字符显示。

LCD1602原理与显示程序LCD1602的原理是基于液晶显示技术。

液晶是一种特殊的物质，具有双折射性质，即能将入射的光线分成两束，通过改变液晶分子的排列方式，可以改变其双折射的性质，从而使得光线透过液晶时会发生偏转。

LCD1602利用这一原理，在液晶显示面板上设置了16列和2行的像素点阵，通过控制每个像素点的液晶分子的排列方式，来实现字符的显示。

初始化是指在使用LCD1602之前，需要对其进行一系列的初始化操作，以确保其正常工作。

具体的初始化步骤如下：1.设置通信协议：LCD1602可以通过并行接口和串行接口进行通信，根据具体的接口方式，选择相应的通信协议。

2.设置工作模式：LCD1602有两种工作模式，分别是4位模式和8位模式。

选择适合的工作模式，并设置相应的控制寄存器。

3.设置显示模式：LCD1602可以显示不同的字符集，如英文字符、数字、特殊符号等。

选择合适的字符集，并设置显示模式。

4.清除显示：设置清除显示寄存器，将显示区域清空。

5.光标设置：设置光标位置和显示方式，如光标是否闪烁、光标位置等。

完成初始化后，就可以将要显示的数据写入LCD1602数据写入是指将要显示的字符或数字写入到LCD1602的显示区域。

具体的数据写入步骤如下：1.设置光标位置：根据需要显示的字符位置，设置光标的位置。

2.数据写入：通过通信接口，将要显示的数据写入到LCD1602的数据寄存器。

3.延时：由于LCD1602的刷新速度较慢，需要等待一定的时间，使得数据能够稳定显示在液晶屏上。

4.更新光标位置：根据数据的长度和显示方式，更新光标的位置。

通过以上的步骤，就可以实现LCD1602的显示功能。

总结起来，LCD1602的原理是基于液晶显示技术，通过控制液晶分子排列方式来实现字符的显示。

其显示程序包括初始化和数据写入两个方面的内容，通过设置通信协议、工作模式、显示模式等参数，并将要显示的数据写入到LCD1602的显示区域，来实现字符的显示。
