55度非密封管螺纹尺寸表

英制螺纹标准规格表转速(Rotational Speed):做圆周运动的物体单位时间内沿圆周绕圆心转过的圈数，叫做转速，(与频率不同)。

用符号"n"表示;其国际标准单位为r/S (转/秒)或 r/min (转/分)，也有表示为RPM (转/分，主要为日本和欧洲采用，我国采用国际标准)。

当单位为r/S 时，数值上与频率相等，即n=f=1/T，T为作圆周运动的周期。

圆周上某点对应的线速度为:v=2π*R*n，R为该点对应的旋转半径。

常见的转速有:额定转速和最大转速等。

离心机的国际单位是g转速r/min变为g的公式:RCF=1.12*10^(-5)*r*(r/min)^2在匀速圆周运动中，线速度的大小等于运动质点通过的弧长(S)和通过这段弧长所用的时间(?t)的值。

即v=S/?t，也是V=2πR/t，在匀速圆周运动中，线速度的大小虽不改变，但它的方向时刻在改变。

它和角速度的关系是v=ω*r v=ωr=2πrf=2πnr=2πr/T当运动质点做圆周运动的同时也做另一种平动时，例如汽车车轮上的某一定点，此时该质点的线速度为做圆周运动的线速度(w*r)与平动运动的速度(v')的矢量之和:v=w*r+v' v=Δl/Δt扭矩是使物体发生转动的力。

发动机的扭矩就是指发动机从曲轴端输出的力矩。

在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。

扭矩说白了就是扭转所需要的力矩。

外部的扭矩叫转矩或者叫外力偶矩，内部的叫内力偶矩或者叫扭矩。

扭矩(Torque，也称为转矩)在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg的重量为9.8N，所以1kgm=9.8Nm为什么引擎的功率能由扭矩计算出来,功率P=功W?时间t功W=力F×距离s所以，P=F×s/t=F×速度v这里的v是线速度，而在引擎里，曲轴的线速度=曲轴的角速度ω×曲轴半径r，代入上式得:功率P=力F×半径r×角速度ω;而力F×半径r=扭矩得出:功率P=扭矩×角速度ω所以引擎的功率能从扭矩和转速中算出来角速度的单位是弧度/秒，在弧度制中一个π代表180度马力其实也不是一种力，而是一种功率(Power)的单位，定义为单位时间内所能做功的大小。

螺纹尺度介绍之宇文皓月创作管螺纹的尺度：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

罕见的管螺纹主要包含以下几种：NPT、PT、G等。

1:NPT 螺纹是美国尺度的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国尺度的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，经常使用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标识表记标帜为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来暗示，美英制螺纹用每英寸内的螺纹牙数来暗示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通经常使用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

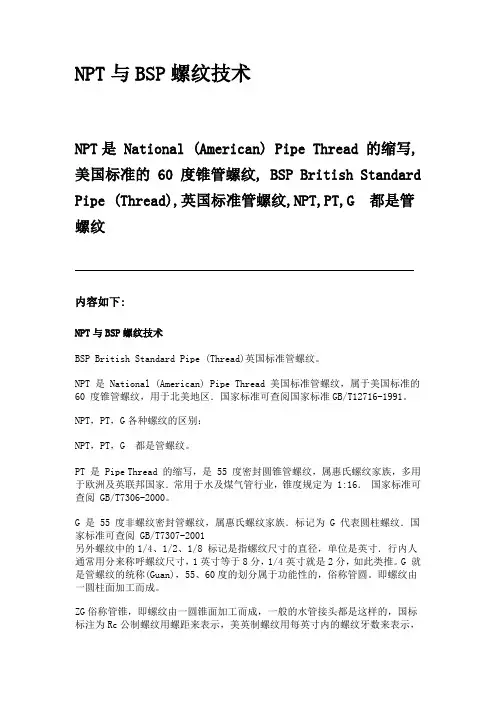

另外还有：ISO—公制螺纹尺度60度；UN—统一螺纹尺度60度；API—美国石油管螺纹尺度60度；W—英国惠氏螺纹尺度55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国尺度的60度锥管螺纹，用于北美地区．国家尺度可查阅GB/T12716-1991 PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．经常使用于水及煤气管行业，锥度规定为1:16．国家尺度可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标识表记标帜为G代表圆柱螺纹．国家尺度可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标识表记标帜是指螺纹尺寸的直径，单位是英寸．行内人通经常使用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

管螺纹是位于管壁上用于连接的螺纹，有55度非密封管螺纹和55度密封管螺纹。

主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

（1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国标查阅GB/T12716-1991。

（2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

（3）G是55度非密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度。

“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于8分，1/4 英寸就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

55°圆柱管螺纹的型式和尺寸
1、密封管螺纹（R）
密封管螺纹不加填料或密封质就能防止渗漏。

用密封管螺纹内螺纹有圆锥、圆柱两种形式，外螺纹只有圆锥一种形式。

配合方式：英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥
/锥”配合螺纹。

?
标记：英制密封圆柱内螺纹的特征代号为：RP；
副。

2
注意：两种管螺纹部分规格的公差不同（密封管螺纹精度更高）。

非螺纹密封的圆柱内螺纹可以和用螺纹密封的圆锥外螺纹相连接，但非螺纹密封的圆柱外螺纹却不可以和用螺纹密封的圆锥内螺纹形成用螺纹密封的连接。

一、区别：
1.一个可以密封不需要加其它密封装置，一般用于带压力的液体管连接
另一个不可以密封需要加密封垫或其他，一般用于无压力的管连接
2.密封管螺纹是PT牙有锥度16：1有效螺纹6.5
二、管螺纹的简单解释：
管螺纹是位于管壁上用于连接的，有55度非密封管螺纹和55度密封管螺纹。

主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)PipeThread的缩写，属于的60度锥管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅
GB/T7307-2001。

三、图示：。

55度管螺纹尺寸55°圆柱管螺纹的型式和尺寸螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8"9.7280.907289.1478.5660.5818.7 G 1/4 1/4"13.157 1.3371912.30111.4450.85611.6 G 3/8 3/8"16.662 1.3371915.80614.950.85615 G 1/2 1/2"20.955 1.8141419.79318.631 1.16219 G 5/8 5/8"22.911 1.8141421.74920.587 1.16220.75 G 3/4 3/4"26.441 1.8141425.27924.117 1.16224.5 G 7/8 7/8"30.201 1.8141429.03927.877 1.16228 G 1 1"33.249 2.3091131.7730.291 1.47930.5 G 1 1/8 1 1/8"37.897 2.3091136.41834.939 1.47935 G 1 1/4 1 1/4"41.91 2.3091140.43138.952 1.47939.5 G 1 3/8 1 3/8" 44.323 2.3091142.84441.365 1.47941.5 G 1 1/2 1 1/2"47.803 2.3091146.32444.845 1.47945 G 1 3/4 1 3/4"53.746 2.3091152.26750.788 1.47951 G 2 2"59.614 2.3091158.13556.656 1.47957 G 2 1/4 2 1/4"65.71 2.3091164.23162.752 1.47963 G 2 1/2 2 1/2"75.184 2.3091173.70572.226 1.47972.5 G 2 3/4 2 3/4"81.534 2.3091180.05578.576 1.47979 G 3 3"87.884 2.3091186.40584.926 1.47985.G 3 1/4 3 1/4"93.98 2.3091192.50191.022 1.47991 G 3 1/2 3 1/2"100.33 2.3091198.35197.372 1.47997.75 G 3 3/4 3 3/4"106.68 2.30911105.201103.722 1.479104G 4 4"113.03 2.30911111.55110.072 1.479110.5 G 4 1/2 4 1/2"125.73 2.30911124.251122.772 1.479123G 55"138.43 2.30911136.951135.472 1.479136 G 5 1/2 5 1/2"151.13 2.30911149.651148.172 1.479148.5 G 6 6"163.83 2.30911162.351160.872 1.479161.555°圆锥管螺纹的型式和尺寸螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1圆弧尺寸r底孔尺寸mmR 1/16 1/16" 7.723 0.907 28 7.142 6.561 0.581 0.125 6.4R 1/8 1/8" 9.728 0.907 28 9.147 8.566 0.581 0.125 8.4R 1/4 1/4" 13.157 1.337 19 12.301 11.445 0.856 0.184 11.2R 3/8 3/8" 16.662 1.337 19 15.806 14.950 0.856 0.184 14.75 R 1/2 1/2" 20.955 1.814 14 19.793 18.631 1.162 0.249 18.25 R 3/4 3/4" 26.441 1.814 14 25.279 24.117 1.162 0.249 23.75R 1 1" 33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4" 41.910 2.309 11 40.431 38.952 1.479 0.317 38.5 R 1 1/2 1 1/2" 47.803 2.309 11 46.324 44.845 1.479 0.317 44.5 R 2 2" 59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2" 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3" 87.884 2.309 11 86.405 84.926 1.479 0.317 85.5R 4 4" 113.030 2.309 11 111.551 110.072 1.479 0.317 110.5R 5 5" 138.430 2.309 11 136.951 135.472 1.479 0.317 136R 6 6" 163.830 2.309 11 162.351 160.872 1.479 0.317 161.51、密封管螺纹（R）密封管螺纹不加填料或密封质就能防止渗漏。

螺纹标准介绍管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

GZG螺距大小径对照表英制螺纹标准规格表55°(非密封)G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

英制螺纹标准规格表55°(密封用圆锥管螺纹)(GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径（in英寸）代号（n）牙数（p）螺距大径D d 小径D1 d1 G1/16"28 0.907 7.723 6.561G1/8"28 0.907 9.728 8.566G1/4"19 1.337 13.157 11.445 G3/8"19 1.337 16.662 14.95G1/2"14 1.814 20.955 18.631 G5/8"14 1.814 22.911 20.587 G3/4"14 1.814 26.441 24.117 G7/8"14 1.814 30.201 27.877 G1"11 2.309 33.249 30.291 G1-1/8"11 2.309 37.897 34.939 G1-1/4"11 2.309 41.91 38.952 G1-1/2"11 2.309 47.803 44.845 G1-3/4"11 2.309 53.746 50.788G2"11 2.309 59.614 56.656 G2-1/4"11 2.309 65.71 62.752 G2-1/2"11 2.309 75.184 72.226 G2-3/4"11 2.309 81.534 78.578 G3"11 2.309 87.884 84.926 G3-1/2"11 2.309 100.33 97.372G4"11 2.309 113.03 110.072G5"11 2.309 138.43 135.472G6"11 2.309 163.83 160.872注：1英寸（in）=25.4mmBSPT 是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度 RC 为55 度密封圆锥内管螺纹， GB/T7306.2-2000 R2为圆锥内螺纹相配合的圆锥外螺纹GB/T7306.2-2000 (GB/T 7306.1、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径基准平面上的基本直径（mm ）外螺纹长度（mm ）（in 英寸）代号（n ）牙数（p ）螺距大径D d 小径 D1 d1 牙高 h （mm ）装备余量（mm ）有效长度基准距离ZG1/16" 28 0.907 7.723 6.561 ZG1/8" 28 0.907 9.728 8.566 0.581 2.5 6.5 4.0 ZG1/4" 19 1.337 13.157 11.445 9.7 6.0 ZG3/8"19 1.337 16.662 14.95 0.856 3.7 10.1 6.4 ZG1/2" 14 1.814 20.955 18.631 13.2 8.2 ZG3/4" 14 1.814 26.441 24.117 1.162 5.0 14.5 9.5 ZG1" 11 2.309 33.249 30.291 16.8 10.4 ZG1-1/4" 11 2.309 41.91 38.952 19.1 12.7 ZG1-1/2" 11 2.309 47.803 44.845 6.419.112.7 ZG2" 11 2.309 59.614 56.656 7.5 23.4 15.9 ZG2-1/2" 11 2.309 75.184 72.226 26.7 17.5 ZG3" 11 2.309 87.884 84.926 9.2 29.8 20.6 ZG4" 11 2.309 113.03 110.072 10.4 35.8 25.4 ZG5" 11 2.309 138.43 135.472 40.1 28.6 ZG6"112.309163.83160.8721.47911.540.128.6注：1英寸（in ）=25.4mmBSPT 和BSP 是英国规格的锥度螺纹。

螺纹基本尺寸对照表（以及螺纹底孔相关尺寸）参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹（螺纹牙型角55度）BSW——英国标准惠氏螺纹（粗牙）BSF——英国标准惠氏螺纹（细牙）G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别，丝锥分G、G-D)非密封性螺纹R——锥管外螺纹（旧代号ZG；KG）RC——锥管内螺纹（旧代号ZG；KG）二、美制螺纹（螺纹牙型角60度）UNC——统一制粗牙螺纹（代替NC）UNF——统一制细牙螺纹（代替NF）UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹（螺纹牙型角60度）NPT——一般用途锥管螺纹（旧代号Z、K）（斜角为1°47'即1：16）NPSC——管接头直管内螺纹NPSM——设备上自由配合，机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹（螺纹牙型角60度，斜角为1°47'24"即1：16）ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）PZ——气瓶螺纹5V1至20V1——气门芯螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）六、管螺纹（螺纹牙型角55度，螺纹顶、底部为园弧形约）RC——圆锥内螺纹（螺纹牙型角55度，斜角为1°47'即1：16）RP——圆柱内螺纹（螺纹牙型角55度）R——圆锥外螺纹（螺纹牙型角55度，斜角为1°47'即1：16）七、普通螺纹（螺纹牙型角60度）M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹（螺纹牙型角30度）B——锯齿形螺纹（牙型角30×30度）螺纹公称直径d 螺距P钻头直径d铜不锈钢2 0．4 1．6 1．6 0．25 1．75 1．753 0．5 2．5 2．5 0．35 2．15 2．154 0．7 3．3 3．3 0．5 3．5 3．55 0．8 4．1 4．2 0．5 4．5 4．561 4．9 5 0．75 5．2 5．28 1．25 6．6 6．7 1 7 7 0．75 7．1 7．210 1．5 8．4 8．5 1．25 8．6 8．7 1 6．9 7 0．75 7．1 7．212 1．75 10．1 10．2 1．5 10．4 10．5 1．25 10．6 10．7 1 10．9 11142 11．8 12 1．5 12．4 12．5 1 12．9 13162 13．8 14 1．5 14．4 14．5 1 14．9 1518 2．5 15．3 15．5 2 15．8 16 1．5 16．4 16．5 1 16．9 1720 2．5 17．3 17．5 2 17．8 18 1．5 18．4 18．5 1 18．9 1922 2．5 19．3 19．5 2 19．8 20 1．5 20．4 20．5 1 20．9 21243 20．7 21 2 21．8 22 1．5 22．4 22．5 1 22．9 23非螺纹密封英制英制锥管螺纹英制锥螺纹螺纹直径牙数钻头直径螺纹直径牙数钻头直径螺纹直径牙数钻头直径1/8 28 8．8 1/8 28 8．4 1/8 27 8．6 1/4 19 11．7 1/4 19 11．2 1/4 18 11．1 3/8 19 15．2 3/8 19 14．7 3/8 18 14．5 1/2 14 18．9 1/2 14 18．3 1/2 14 17．9 3/4 14 24．4 3/4 14 23．6 3/4 14 23．21 11 30．6 1 14 29．7 1 11．5 29．2 1-1/4 11 39．2 1-1/4 11 38．3 1-1/4 11．5 37．9 1-3/8 11 41．6 1-1/2 11 44．1 1-1/2 11．5 43．9 1-1/2 11 45．1 2 11 55．8 2 11．5 56螺距(t) 螺纹长度基面上螺纹直径牙型高度(h1) 有效长度基面长度外径(d) 中径(d2) 内径(d1)0.91 9 4.5 9.73 9.15 8.57 0.581.34 11 6 13.16 12.3 11.45 0.861.34 12 6 16.66 15.81 14.95 0.861.81 15 7.5 20.96 19.79 18.63 1.161.81 17 9.5 26.44 25.28 24.12 1.162.31 19 11 33.25 31.77 30.29 1.482.31 22 13 41.91 40.43 38.95 1.482.31 23 14 47.81 46.33 44.85 1.482.31 26 16 59.62 58.14 56.66 1.482.31 30 18.5 75.19 73.71 72.23 1.482.31 32 20.5 87.89 86.41 84.93 1.482.31 38 25.5 113.03 111.56 110.08 1.48本螺纹基面上各直径等于圆柱螺纹的各相应直径基面上螺纹内径d1 = d - 1.28t3/4″= 26.44 - 1.28 * 1.81 = 24.12斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径（英寸）每英寸牙数（n)螺距(t)管子外径（d) 管接头螺纹内径（d1') 牙型高度(h1) 名义尺寸最大外径最小外径名义尺寸最大内径最小内径1/8 28 0.91 9.73 9.68 9.38 8.57 8.92 8.67 0.58 1/4 19 1.34 13.16 13.1 12.74 11.45 11.84 11.56 0.86 3/8 19 1.34 16.66 16.6 16.24 14.95 15.35 15.06 0.86 1/2 14 1.81 20.96 20.89 20.5 18.63 19.05 18.75 1.16 5/8 14 1.81 22.91 22.85 22.46 20.59 21.01 20.71 1.16 3/4 14 1.81 26.44 26.38 25.97 24.12 24.57 24.25 1.16 7/8 14 1.81 30.2 30.14 29.73 27.88 28.33 28.01 1.16 1 11 2.31 33.25 33.18 32.75 30.29 30.79 30.43 1.48 1-1/4 11 2.31 41.91 41.84 41.36 38.95 39.46 39.1 1.48 1-3/8 11 2.31 44.33 44.26 43.78 41.37 41.87 41.51 1.48 1-1/2 11 2.31 47.81 47.74 47.21 44.85 45.4 45 1.48 1-3/4 11 2.31 53.75 53.67 53.14 50.79 51.34 50.94 1.48 2 11 2.31 59.62 59.54 59.01 56.66 57.21 56.81 1.48 2-1/2 11 2.31 75.19 75.11 74.54 72.23 72.83 72.39 1.48 3 11 2.31 87.89 87.8 87.19 84.93 85.58 85.1 1.48外径d由公称直径所决定螺纹内径d1 = d - 1.28t斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径（英寸）每英寸牙数（n)螺距(t)螺纹长度基面上螺纹直径牙型高度(h1) 有效长度基面长度外径(d) 中径(d2) 内径(d1)1/16 27 0.94 6.5 4.06 7.9 7.14 6.39 0.75 1/8 27 0.94 7 4.57 10.27 9.52 8.77 0.75 1/4 18 1.41 9.5 5.08 13.57 12.44 11.31 1.13 3/8 18 1.41 10.5 6.1 17.06 15.93 14.8 1.13 1/2 14 1.81 13.5 8.13 21.22 19.77 18.32 1.45 3/4 14 1.81 14 8.61 26.57 25.12 23.67 1.45 1 11-1/2 2.21 17.5 10.16 33.23 31.46 29.69 1.77 1-1/4 11-1/2 2.21 18 10.67 41.99 40.22 38.45 1.77 1-1/2 11-1/2 2.21 18.5 10.67 48.05 46.29 44.52 1.77 2 11-1/2 2.21 19 11.07 60.09 58.33 56.56 1.77外径d由公称直径所决定牙型高度h1=0.8t基面上螺纹内径d1 = d - 1.6t3/8″= 17.06mm d1=17.06 - 1.6 * 1.41 = 14.80斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径每寸牙数螺距(t) 外螺纹外径内螺纹内径选用钻头名义尺寸最大尺寸最小尺寸名义尺寸最大尺寸最小尺寸3/16″24 1.06 4.63 4.5 4.24 3.56 3.97 3.71 Φ3.7 1/4″20 1.27 6.2 6.05 5.75 4.91 5.39 5.1 Φ5.1 5/16″18 1.41 7.78 7.62 7.31 6.34 6.86 6.55 Φ6.5 3/8″16 1.59 9.36 9.2 8.9 7.73 8.29 7.97 Φ7.9 7/16″14 1.81 10.93 10.75 10.45 9.06 9.67 9.33 Φ9.3 1/2″12 2.12 12.5 12.3 11.9 10.3 10.96 10.61 Φ10.5 9/16″12 2.12 14.08 13.87 13.47 11.89 12.56 12.2 Φ12.1 5/8″11 2.31 15.65 15.43 15.03 13.26 13.94 13.6 Φ13.5 3/4″10 2.54 18.81 18.57 18.17 16.17 16.92 16.54 Φ16.4 7/8″9 2.82 21.96 21.7 21.2 19.03 19.82 19.45 Φ19.5 1″8 3.18 25.11 24.82 24.32 21.8 22.67 22.27 Φ22 1-1/8″7 3.63 28.25 27.93 27.33 24.46 25.43 24.991-1/4″7 3.63 31.43 31.09 30.49 27.64 28.59 28.181-3/8″ 6 4.23 34.56 34.2 33.6 30.13 31.23 30.761-1/2″ 6 4.23 37.73 37.36 36.76 33.31 34.38 33.941-3/4″ 5 5.08 44.02 43.59 42.79 38.7 39.95 39.451-7/8″ 4.5 5.64 47.15 46.68 45.88 41.23 42.58 42.062″ 4.5 5.64 50.32 49.84 49.04 44.41 45.79 45.25内螺纹（d＇）公称直径 3/4″=19.05 mm外螺纹（d1）内径d＇-1.28 t 3/4″=19.05 -1.28 * 2.54=15.79 mm外螺纹（d1＇）内径d＇-1.134 t 3/4″=19.05 -1.134 * 2.54=16.16 mm公称直径（英寸）每英寸牙数（n)螺距(t) 外螺纹外径内螺纹内径名义尺寸名义尺寸d =d'-0.075t-0.0511/16 14 1.814 17.28 15.4 3/8 20 1.27 9.38 8.08 7/8 11 2.31 22 19.6 5/8 14 1.81 15.69 13.82 3/4 12 2.12 18.84 16.65 1/4 26 0.976 6.23 5.24 1/2 16 1.587 12.53 10.9 1 10 2.54 25.15 22.52内螺纹d'（公称直径）外螺纹d1=内径=d'-1.28t 3/4″=19.05-1.28*2.116=16.34内螺纹d1=内径=d'-1.134t 3/4″=19.05-1.134*2.116=16.653/4″=12牙/英寸 t=2.116。
