广州大学学生宿舍给排水安装工程施工方案模板

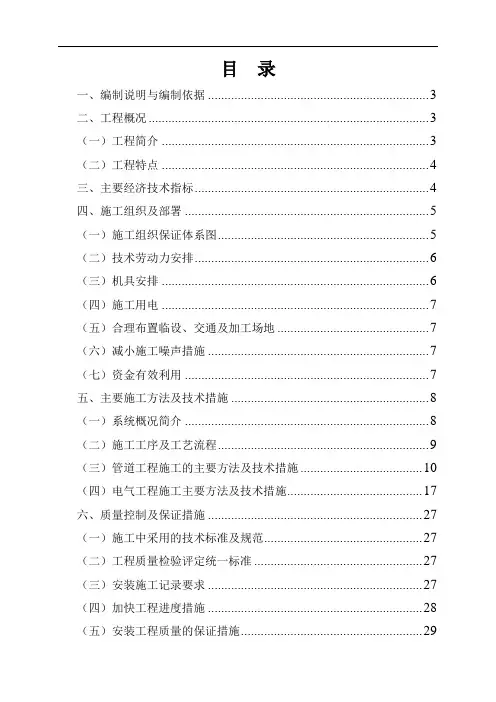

目录一、编制说明与编制依据 (3)二、工程概况 (3)（一）工程简介 (3)（二）工程特点 (4)三、主要经济技术指标 (4)四、施工组织及部署 (5)（一）施工组织保证体系图 (5)（二）技术劳动力安排 (6)（三）机具安排 (6)（四）施工用电 (7)（五）合理布置临设、交通及加工场地 (7)（六）减小施工噪声措施 (7)（七）资金有效利用 (7)五、主要施工方法及技术措施 (8)（一）系统概况简介 (8)（二）施工工序及工艺流程 (9)（三）管道工程施工的主要方法及技术措施 (10)（四）电气工程施工主要方法及技术措施 (17)六、质量控制及保证措施 (27)（一）施工中采用的技术标准及规范 (27)（二）工程质量检验评定统一标准 (27)（三）安装施工记录要求 (27)（四）加快工程进度措施 (28)（五）安装工程质量的保证措施 (29)（六）重点工序、部位及阶段的质量控制 (31)七、降低工程成本的措施 (32)八、安装与土建施工配合措施 (33)九、新技术应用 (34)十、质量回访及保修 (34)一、编制说明与编制依据1、由于建筑安装工程中安装工程分部各专业间交叉配合多，工程内容繁杂，技术要求高。

所以必须从单位工程全局出发，并根据本工程的特点和具体条件，科学地确定施工程序，工艺流向，操作方法，合理地使用各种资源，把施工中各单位、各部门、各阶段的关系有机地协调起来，使施工管理建立在科学合理的基础上，从而作到优质，低耗，高速地完成，某微电子学院学生宿舍工程。

2、本施工组织设计的编制依据：（1）学院学生宿舍工程施工图及招标文件。

（2）现场踏勘情况及问题答疑会议。

（3）现行建筑安装工程施工及验收规范，工程质量评定标准及有关技术要求。

二、工程概况（一）工程简介1、工程名称：2、建设单位：3、设计单位：4、建设地点：5、结构类型：6、建筑面积：25000m27、要求工程质量标准：达到国家施工验收规范规定的标准并一次验收合格，达到优质结构工程8、要求工期：日历天数为240天（二）工程特点本工程是，某微电子学院学生宿舍工程，该楼室内生活给水管采用PP-R 塑料给水管；消防给水管采用热镀锌钢管；排水管采用UPVC塑料排水管。

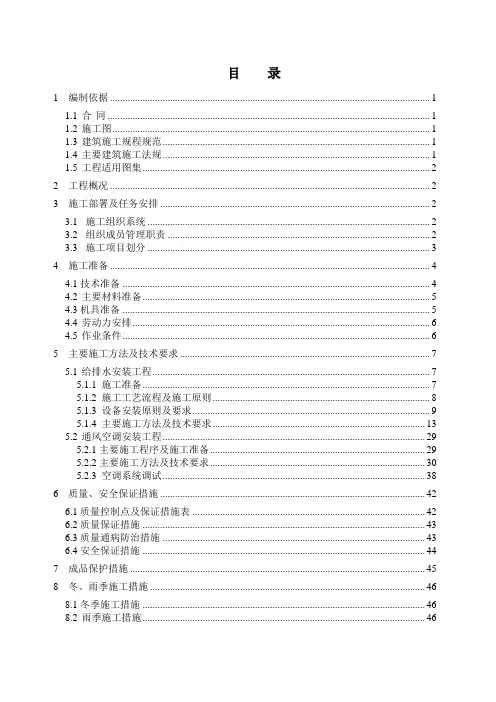

目录1 编制依据 (1)1.1合同 (1)1.2施工图 (1)1.3建筑施工规程规范 (1)1.4主要建筑施工法规 (1)1.5工程适用图集 (2)2 工程概况 (2)3 施工部署及任务安排 (2)3.1施工组织系统 (2)3.2组织成员管理职责 (2)3.3施工项目划分 (3)4 施工准备 (4)4.1技术准备 (4)4.2主要材料准备 (5)4.3机具准备 (5)4.4劳动力安排 (6)4.5作业条件 (6)5 主要施工方法及技术要求 (7)5.1给排水安装工程 (7)5.1.1 施工准备 (7)5.1.2 施工工艺流程及施工原则 (8)5.1.3 设备安装原则及要求 (9)5.1.4 主要施工方法及技术要求 (13)5.2通风空调安装工程 (29)5.2.1主要施工程序及施工准备 (29)5.2.2主要施工方法及技术要求 (30)5.2.3 空调系统调试 (38)6 质量、安全保证措施 (42)6.1质量控制点及保证措施表 (42)6.2质量保证措施 (43)6.3质量通病防治措施 (43)6.4安全保证措施 (44)7 成品保护措施 (45)8 冬、雨季施工措施 (46)8.1冬季施工措施 (46)8.2雨季施工措施 (46)1 编制依据本专业施工方案主要依据国家现行规范标准、业主提供的施工图及工程总承包合同编制而成。

本施工方案的主要编制依据有：1.1 合同1.2 施工图1.3 建筑施工规程规范1.4 主要建筑施工法规1.5 工程适用图集2 工程概况3 施工部署及任务安排3.1 施工组织系统见本工程《施工组织设计》附表（项目经理部组织机构图）3.2 组织成员管理职责见本工程《施工组织设计》附表。

3.3 施工项目划分本工程给排水、暖通工程主要包括给排水工程、采暖工程及通风空调工程。

其中：给排水工程包括：生活给水系统、生活热水系统、中水系统、污水、废水及雨水系统；消火栓、消防喷淋（甲方分包）等系统。

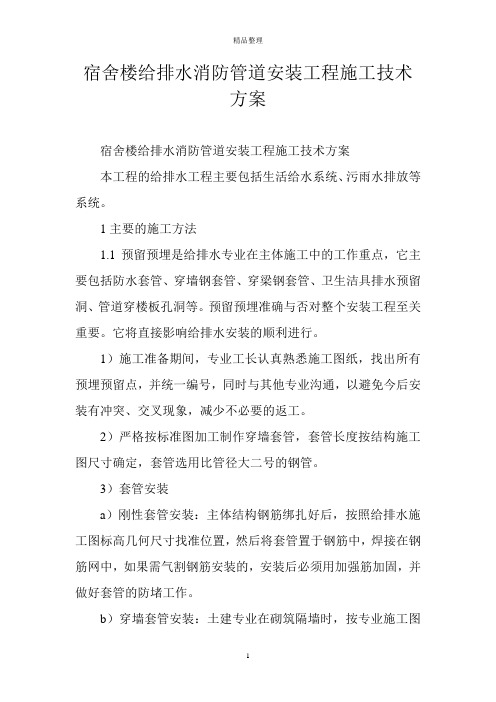

宿舍楼给排水消防管道安装工程施工技术方案宿舍楼给排水消防管道安装工程施工技术方案本工程的给排水工程主要包括生活给水系统、污雨水排放等系统。

1主要的施工方法1.1预留预埋是给排水专业在主体施工中的工作重点，它主要包括防水套管、穿墙钢套管、穿梁钢套管、卫生洁具排水预留洞、管道穿楼板孔洞等。

预留预埋准确与否对整个安装工程至关重要。

它将直接影响给排水安装的顺利进行。

1）施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。

2）严格按标准图加工制作穿墙套管，套管长度按结构施工图尺寸确定，套管选用比管径大二号的钢管。

3）套管安装a）刚性套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。

b）穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。

c）穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。

1.2管道支架安装1）管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。

2）支吊架安装前，应对支吊架进行外观检查。

外形尺寸应符合设计、规范要求，不得有漏焊。

3）支吊架的标高必须符合设计要求，安装前，必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可固定支架。

对于有坡度的管道应根据两点间的距离和坡度的大小，算出高差后放坡固定支架。

4）管道支架水平间距应符合规范要求。

5）管卡安装要求：层高小于5米每层设一个管卡，层高大于5米每层设两个，管卡安装距地面1.5～1.8m，如果设两个管卡可均匀安装。

1.3钢塑复合管热熔连接要点1）同种材质的钢塑复合管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。

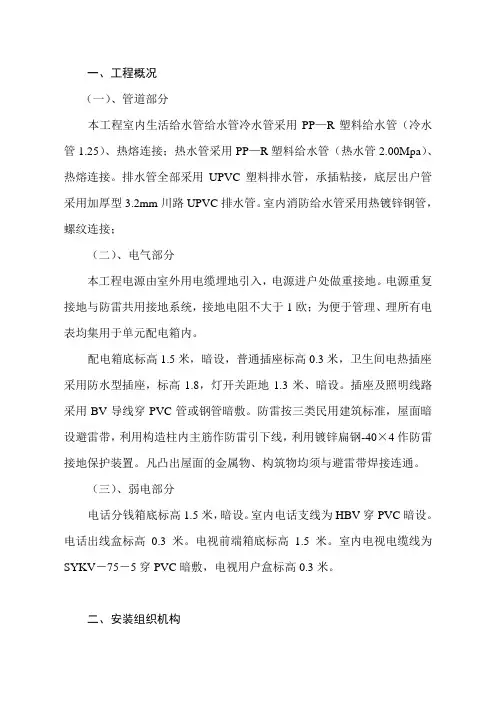

一、工程概况（一）、管道部分本工程室内生活给水管给水管冷水管采用PP—R塑料给水管（冷水管1.25）、热熔连接；热水管采用PP—R塑料给水管（热水管2.00Mpa）、热熔连接。

排水管全部采用UPVC塑料排水管，承插粘接，底层出户管采用加厚型3.2mm川路UPVC排水管。

室内消防给水管采用热镀锌钢管，螺纹连接；（二）、电气部分本工程电源由室外用电缆埋地引入，电源进户处做重接地。

电源重复接地与防雷共用接地系统，接地电阻不大于1欧；为便于管理、理所有电表均集用于单元配电箱内。

配电箱底标高1.5米，暗设，普通插座标高0.3米，卫生间电热插座采用防水型插座，标高1.8，灯开关距地1.3米、暗设。

插座及照明线路采用BV导线穿PVC管或钢管暗敷。

防雷按三类民用建筑标准，屋面暗设避雷带，利用构造柱内主筋作防雷引下线，利用镀锌扁钢-40×4作防雷接地保护装置。

凡凸出屋面的金属物、构筑物均须与避雷带焊接连通。

（三）、弱电部分电话分钱箱底标高1.5米，暗设。

室内电话支线为HBV穿PVC暗设。

电话出线盒标高0.3米。

电视前端箱底标高 1.5米。

室内电视电缆线为SYKV－75－5穿PVC暗敷，电视用户盒标高0.3米。

二、安装组织机构施工组织保证体系图：三、安装施工部署（一）用工计划劳动力安排（二）工程主要施工机具及仪器配备主要施工机具及仪器采用统筹法及网络计划编制技术用工，根据工程衬承所需调剂劳动力。

四、质量目标：力争给排水、电气安装两个分部工程均达到优良。

五、安装工程施工方案该工程的主要工艺作法，除执行图纸规定的标准图集和规外，应按照四川标准《建筑安装上程施工工艺及操作规程》进行安装，其主要工艺及操作规程如下：（一）排水施工工艺及作法：1、固定在建筑结构上的管道支、吊架不得影响结构的安全性能。

2、室内至管支架施工作法。

（1）给水管道室内主要管支架施工方法：a、支架的制作和安装按全国通用给排水标准图集《管疲乏支架及吊架S161》执行。

第1篇一、工程概况1.1 工程名称：XX住宅小区给排水工程1.2 工程地点：XX市XX区XX路XX号1.3 工程规模：本工程建筑面积约XX万平方米，共XX栋楼，XX层。

1.4 工程内容：本工程主要包括给水系统、排水系统、中水系统、消防给水系统、雨水系统等。

二、施工组织与管理2.1 施工组织机构施工项目部设立项目经理部，下设施工技术组、质量保证组、安全文明施工组、材料设备组、合同预算组等，确保施工的顺利进行。

2.2 施工人员配置根据工程规模和施工要求，配置相应数量的施工人员，包括施工队长、施工员、技术员、质检员、安全员等。

2.3 施工进度计划制定详细的施工进度计划，明确各阶段的工作内容和时间节点，确保工程按期完成。

2.4 施工质量控制严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。

2.5 施工安全管理建立健全安全管理制度，加强施工现场的安全管理，确保施工安全。

三、给水系统施工方案3.1 给水系统设计原则1. 采用分区供水，保证供水压力和水量；2. 采用变频调速泵站，实现节能降耗；3. 采用管道直饮水系统，提高供水水质。

3.2 给水系统施工流程1. 施工准备：现场勘查、编制施工方案、办理施工许可；2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；3. 设备安装：安装给水设备，如变频调速泵、水箱、阀门等；4. 系统调试：对给水系统进行调试，确保系统运行正常。

3.3 给水系统施工要点1. 管道铺设前，对管道进行清管、试压，确保管道质量；2. 管道焊接采用电弧焊，确保焊接质量；3. 设备安装前，对设备进行检查，确保设备完好；4. 系统调试时，对系统进行试运行，确保系统运行正常。

四、排水系统施工方案4.1 排水系统设计原则1. 采用雨污分流制排水，提高排水效率；2. 采用重力流排水，减少能耗；3. 采用防臭措施，改善排水环境。

4.2 排水系统施工流程1. 施工准备：现场勘查、编制施工方案、办理施工许可；2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；3. 设备安装：安装排水设备，如检查井、阀门、排水泵等；4. 系统调试：对排水系统进行调试，确保系统运行正常。

学校宿舍给排水施工组织设计一、施工组织设计的目的学校宿舍给排水施工组织设计的目的是为了安排和协调各项施工工作，确保施工按照规划和设计进行，保证施工进度、质量和安全。

该设计旨在合理规划施工流程，明确施工任务及责任，做好施工准备工作，确保施工效率和质量。

二、施工组织设计的内容1.工程概况：包括学校宿舍给排水工程的位置、规模和内容等基本情况。

同时，明确施工的主要任务和目标。

2.施工准备：包括前期调查、勘察及测量等。

要确定施工现场的地理环境、地质特征等重要因素，准备所需施工设备和人员。

3.安全保障：对施工现场的安全措施进行设计和规划。

要制定施工期间的安全措施，包括对施工现场进行严格管理，保证施工人员及业主的安全。

4.施工流程：明确施工的流程和步骤。

要制定详细的施工计划，包括各项工程的施工时间、要求和顺序等。

同时，要考虑施工的协调和有效性，合理分配资源和力量。

5.施工组织：对施工所需的人员和设备进行组织安排。

要根据施工需要，合理安排人员的职责和任务，并确保施工所需的设备的运转和维护。

6.质量控制：制定施工质量控制措施和标准。

包括对施工现场的管理和监督，确保施工符合相关规范和标准，保证工程质量。

7.施工安排：制定具体的施工安排和时间表。

要考虑到施工的具体情况和实际需求，合理安排施工的时间、顺序和进度。

三、关键措施1.人员安排：要根据施工的规模和内容，确定所需的施工人员。

人员安排要合理，确保各个工序的顺利进行。

同时，要对人员进行培训和教育，保证施工人员具备相应的技术和安全意识。

2.设备准备：要提前准备所需的施工设备和材料。

设备的选择要合理，能满足施工的需求。

同时，要对设备进行维护和保养，确保设备的正常运转。

3.施工管控：要对施工现场进行管理和监督，确保施工按照设计和规划进行。

要及时发现和解决问题，以防止施工的延误和质量问题。

4.质量验收：在施工完成之后，要进行质量验收。

要对施工的各个环节进行检查和评估，确保施工的质量符合规范和标准。

学校公寓给排水施工组织设计编制人：审核人：编制单位：编制日期：目录第一章、编制依据 (2)第二章、工程概况 (2)第三章、施工准备与施工部署 (4)第一节. 项目管理策划 (4)第二节. 施工部署及施工准备 (5)第四章、主要施工方法及措施 (7)第一节、主要施工方法 (8)第二节、冬期施工措施 (18)第三节、交叉配合施工措施 (19)第六章、成品保护 (21)第一节总则 (22)第二节成品保护主要措施 (22)第七章、保证质量措施 (24)第一节、总则 (24)第二节、文件资料和质量记录管理 (25)第三节、过程控制 (25)第八章、安全生产措施及规定 (29)第一节、安全方针、目标 (29)第二节、安全管理 (29)第九章、消防保卫措施 (31)第十章、文明及环境保护措施 (32)第一章、编制依据1、*******学院学生公寓工程给排水、暖通图纸010-1-13＼010-1-142、现行国家施工及验收规范和质量检验评定标准《采暖与卫生工程施工及验收规范》GB50242-2002《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T 29-98《建筑工程施工质量验收统一标准》GB50300-2001《建筑安装分项工程施工工艺规程》DBJ01-26-963、中建一局集团《工程项目安全生产标准》一九九六年四月第二章、工程概况本工程为北京某学院学生公寓工程，位于北京市门头沟区北京某学院内，建筑面积约11000m2，框架结构，建筑高度21m，地上六层1、给、排水系统给水水源直接引自院区内给水管网，室外管网直接供给，进户管压0.4Mpa，给水管道采用内筋嵌入式衬塑钢管。

排水系统为污废水合流制，排水管道地上部分采用硬聚氯乙烯PVC－U管，地下部分采用机制排水铸铁管。

室内消火栓给水系统由院区内给水管网直接供给，进户压力要求为0.45Mpa，消防水量分别为5L/S和25L/S。

室内消火栓系统成环状布置，两路进水，管径DN100。

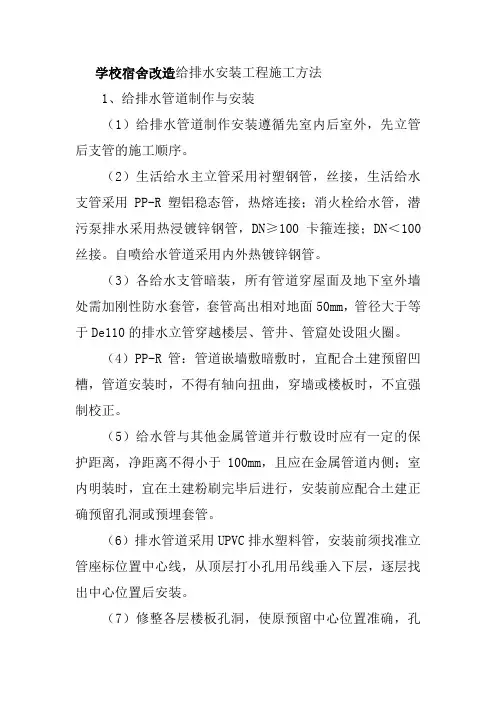

学校宿舍改造给排水安装工程施工方法1、给排水管道制作与安装（1）给排水管道制作安装遵循先室内后室外，先立管后支管的施工顺序。

（2）生活给水主立管采用衬塑钢管，丝接，生活给水支管采用PP-R塑铝稳态管，热熔连接；消火栓给水管，潜污泵排水采用热浸镀锌钢管，DN≥100卡箍连接；DN＜100丝接。

自喷给水管道采用内外热镀锌钢管。

（3）各给水支管暗装，所有管道穿屋面及地下室外墙处需加刚性防水套管，套管高出相对地面50mm，管径大于等于De110的排水立管穿越楼层、管井、管窟处设阻火圈。

（4）PP-R管：管道嵌墙敷暗敷时，宜配合土建预留凹槽，管道安装时，不得有轴向扭曲，穿墙或楼板时，不宜强制校正。

（5）给水管与其他金属管道并行敷设时应有一定的保护距离，净距离不得小于100mm，且应在金属管道内侧；室内明装时，宜在土建粉刷完毕后进行，安装前应配合土建正确预留孔洞或预埋套管。

（6）排水管道采用UPVC排水塑料管，安装前须找准立管座标位置中心线，从顶层打小孔用吊线垂入下层，逐层找出中心位置后安装。

（7）修整各层楼板孔洞，使原预留中心位置准确，孔径比穿越立管的外径大40—50mm。

（8）确定各层立管检查口及带卫生器具或横支管的三通位置中心线标高，做好标记，要求连接卫生器具排水管件的上承口面距顶棚楼板应有不小于100 mm距离，通往卫生间的三通主支管中心距顶棚 300—350mm。

（9）找准各分岔口和定向管件的朝向后再进行接口，立管管道承口离装饰后的墙面间距10—20mm。

（10）给排水管道安装要求横平竖直，塑料排水管标准坡度为i = 0.026 。

（11）排水立管底部采用2个45°弯头，并必须设置水泥支墩，水泥支墩应设在基础牢实的坚土上。

（12）排水塑料管粘接面必须保持清洁，无尘砂和水迹，有油污须用丙酮清洁剂擦净，配管时应将管材与管件承口试插一次，划出标记，胶粘剂应先涂承口，后涂插口，动作迅速，涂抹均匀，找正管子用力插入承口内侧，至所划标记，并保持静待2~3分钟。

广州大学城排水工程施工组织设计方案一、项目概述广州大学城位于广州市番禺区大学城大道，是广州市重点建设的现代化高等教育园区。

为满足大学城区域内的排水需求，需要进行排水工程施工。

该排水工程施工的主要任务是，建设一条为大学城区域内的污水和雨水提供排放通道的污水管网和雨水管网，并且将这两个管网与广州市的污水管网和雨水管网相连通，实现排放与调控的无缝对接。

二、施工组织安排1.施工总体方案施工总体方案按照以下程序进行设计：1.1. 制定施工计划施工计划涵盖了项目开工、施工分期、施工进度、材料供应、人员调配、质量控制、安全控制等方面。

1.2. 制定技术方案技术方案包括施工方法、工艺流程、结构设计、计算公式等内容。

1.3. 制定施工组织设计施工组织设计包括整体布局、施工队伍的组建、质量保证、安全防护等内容。

1.4. 制定施工方案施工方案包括起始日期、完成日期、相关责任人、预期工期等内容。

2.施工过程流程2.1. 项目启动在项目启动阶段，需要进行项目信息确认、施工计划制定、人员组建等工作，并且要与政府部门、学校负责人等相关人员进行沟通和协调。

2.2. 准备工作准备工作包括场地准备、人员培训、施工设备的准备、工程材料的准备等。

2.3. 现场施工现场施工是整个工程的核心，需要根据施工计划进行逐步推进，保证工程的质量和进度。

2.4. 安全防护安全防护是整个工程的重要环节，在施工过程中需要确保施工现场的安全，及时发现和解决风险和隐患。

2.5. 完工验收当工程全部施工完成后，需要进行验收，确保工程的质量、安全和环保达到规定要求。

三、技术要点1.污水管网技术要点1.1. 管道材质：选用耐磨、耐腐蚀、耐高温的材质作为管道的基本材料。

1.2. 管道设计：以保证管道流量的充足和运行平稳为基本考虑。

1.3. 排污口设置：设置合理的排污口可以有效减少管道堵塞和水质问题。

1.4. 检测管线：为了避免管道中出现破损等问题，需要定期进行管道的检修和清洗。

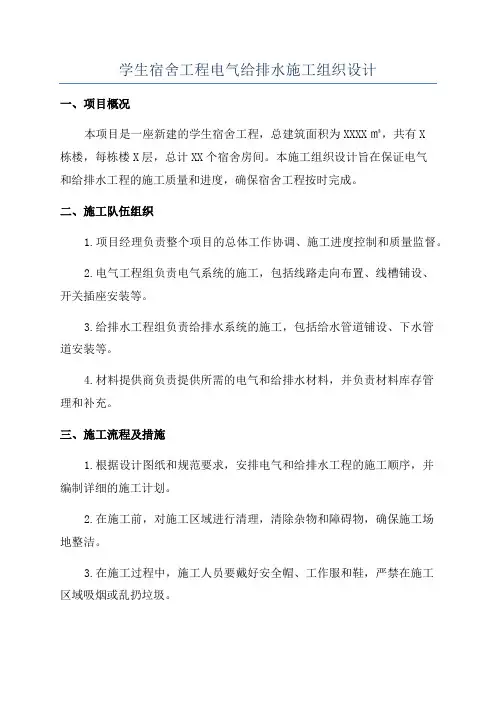

学生宿舍工程电气给排水施工组织设计一、项目概况本项目是一座新建的学生宿舍工程，总建筑面积为XXXX㎡，共有X栋楼，每栋楼X层，总计XX个宿舍房间。

本施工组织设计旨在保证电气和给排水工程的施工质量和进度，确保宿舍工程按时完成。

二、施工队伍组织1.项目经理负责整个项目的总体工作协调、施工进度控制和质量监督。

2.电气工程组负责电气系统的施工，包括线路走向布置、线槽铺设、开关插座安装等。

3.给排水工程组负责给排水系统的施工，包括给水管道铺设、下水管道安装等。

4.材料提供商负责提供所需的电气和给排水材料，并负责材料库存管理和补充。

三、施工流程及措施1.根据设计图纸和规范要求，安排电气和给排水工程的施工顺序，并编制详细的施工计划。

2.在施工前，对施工区域进行清理，清除杂物和障碍物，确保施工场地整洁。

3.在施工过程中，施工人员要戴好安全帽、工作服和鞋，严禁在施工区域吸烟或乱扔垃圾。

4.电气工程组先进行线槽管道的铺设、拉线、预埋电器管材料的安装，然后进行排线、开关插座的安装、线路的接线和防护装置的安装。

5.给排水工程组先进行管道的铺设和固定，然后进行连接件的安装和密封，最后进行水龙头、下水管道的安装和测试。

6.完成施工后，对电气和给排水工程进行验收和功能测试，确保工程质量符合规范要求。

7.施工期间，设立专人负责现场安全管理，每天进行安全检查，及时处理存在的安全隐患。

四、材料管理1.及时与材料提供商进行沟通，确认所需的电气和给排水材料的型号和数量，并提前储备。

2.建立材料库存清单，定期盘点，及时补充不足的材料。

3.注意材料的保管，避免受潮、污染和损坏。

对电气材料要注意避免火患。

五、施工进度控制1.根据施工计划，制定每个工程节点的具体工作内容和完成时间。

2.定期召开施工进度会议，对每个工程节点的进展情况进行评估和调整，确保工程按时完成。

3.加强与其他施工队伍的协调配合，避免不必要的工期延误。

六、质量控制1.严格按照设计图纸和规范要求施工，杜绝违章施工行为。
