ANSYS全部命令(非常有用_吐血积累)

三生成关键点和线部分1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,关键点P1,关键点P2例LSTR,1,23.在两个关键点之间连线L,关键点P1,关键点P2例L,1,2注:此命令会随当前的激活坐标系不同而生成直线或弧线4.由三个关键点生成弧线LARC,关键点P1,关键点P2,关键点PC,半径RAD例LARC,1,3,2,0.05注:关键点PC是用来控制弧线的凹向5.通过圆心半径生成圆弧CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.通过关键点生成样条线BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT,线NL1,线NL2,倒角半径RAD例LFILLT,1,2,0.0058.通过关键点生成面A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...例:A,1,2,3,49.通过线生成面AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10例:AL,5,6,7,810.通过线的滑移生成面ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9例:ASKIN,1,4,5,6,7,8注:线1为滑移的导向线四目标:掌握常用的实体-面的生成生成矩形面1.通过矩形角上定位点生成面BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH例:BLC4,0,0,5,3,02.通过矩形中心定位点生成面BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH注:与上条命令的不同就在于矩形的定位点不一样例:BLC5,2.5,1.5,5,3,03.通过在工作平面定义矩形X.Y坐标生成面RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2例:RECTNG,0,5,0,3生成圆面4.通过中心定位点生成实心圆面CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角度THETA2,圆面的深度DEPTH注:如要实心的圆面则不用RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例1实心扇形:CYL4,0,0,5,60例2扇形圆环:CYL4,0,0,5,60,10,60例3整的圆环:CYL4,0,0,5,360,10,360注:同时可通过定义圆面的深度以生成柱体6.通过在工作平面定义起始点生成圆面CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH例:CYL5,0,0,2,2,7.通过在工作平面定义内外半径和起始角度来生成圆面PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2例LCIRC,2,5,30,1808.生成面与面的倒角AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD例:AFILLT,2,5,2下一讲:多边形面的生成。

Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。

本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。

一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。

掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。

二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。

以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。

（2）CYLIND：创建圆柱体模型。

（3）SWEEP：创建沿路径扫掠的模型。

2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。

以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。

（2）EX: 定义材料的弹性模量。

（3）DENS: 定义材料的密度。

3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。

以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。

（2）MESH：进行自动的网格划分。

（3）ESIZE：设定特定区域的网格尺寸。

4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。

以下是一些常用的边界条件命令：（1）D：定义位移边界条件。

（2）S：定义约束条件。

（3）F：定义外部力或施加力。

5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。

以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。

（2）ANTYPE：设定分析类型。

（3）FILE：设置解算文件名和保存路径。

6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。

以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。

161. EMF（电磁场分析中计算沿路径的电动势和电压降）162. EMID，Key，Edges（增加或删除中间节点）163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X（单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位)166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元）167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号）168. ENORM，ENUM（重新定义壳单元的法线方向）169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号）170. EPLOT（元素显示）171. ERASE（擦除当前图形窗口显示的内容）172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化）173. ERESX，Key（控制单元积分点解的外推方式）Key=DEFA（线形材料单元节点解由积分点解外推得到）YES（节点解由积分点解外推得到）NO（节点解由积分点解拷贝得到）174. ERNORM，Key（定义是否进行误差估计）175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据）176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集）177. /ESHAPE，SCALE（显示单元形状）178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目）179. ESLA, Type（选择已选面上的单元）180. ESLL, Type（选择已选线上的单元）181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元）182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元）184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号）185. ESYS，KCN（定义单元坐标系。

ANSYS命令大全ANSYS命令大全-建筑与IT-建筑与ITFini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2． /prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。

设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省） char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type 为table时) 2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstr u K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0”如果附有节点及单元，则一起拷贝。

ANSYS常用命令介绍（全二）224. HPTDELETE，NP1，NP2，NINC（删除硬点）225. IMPD，Vpath，Ipath，Vsymm，Isymm（计算特定参考平面上装置的阻抗）226. INRES，Item1，Item2，Item3，…，Item7，Item8（从数据项中选择要恢复的数据）227. INTSRF，Lab（合成表面上的节点结果）【注】Lab=PRES（压力）、TAUW（剪力）、FLOW（压力及剪力）。

228. IRLF，Key（定义执行惯性释放计算）229. IRLIST（输出惯性释放计算结果）230. ISFILE，Option，Fname，Ext，--，LOC，MAT1，…，MAT10（对从文件中读取的初应力操作）ISFILE，READ，Fname，Ext，Dir，LOC，MAT1，…，MAT10（从文件中读取初应力）ISFILE，LIST，Fname，Ext，Dir，LOC，MAT1，…，MAT10（列表显示读取的初应力）ISFILE，DELE，Fname，Ext，Dir，LOC，MAT1，…，MAT10（删除读取的初应力）231. ISTRESS，Sx，Sy，Sz，Sxy，Syz，Sxz，MAT1，…，MAT10（施加恒定初应力）232. ISWRITE，Switch（生成包含初应力的ASCII文件）233. K，NPT，X，Y，Z（定义关键点）【注】NPT：关键点号，如果赋0，则分配给最小号234. KATT，MAT，REAL，TYPE，ESYS（指定关键点的单元属性）235. KBC，KEY（指定载荷增加方式）191. /EXIT，Slab，Fname，Ext，--（退出）192. EXTOPT，Lab，Val1，Val2，Val3（扫掠体生成控制选项）EXTOPT，ACLEAR，Val1（指定在体扫掠完成后是否删除源面上的网格）EXTOPT，ATTR，Val1，Val2，Val3（定义扫掠体单元属性）EXTOPT，ESIZE，Val1，Val2（定义扫掠方向的单元尺寸）EXTOPT，VSWE，AUTO，Val2（指定在体扫掠中是否自动选择源面和目标面）EXTOPT，VSWE，TETS，Val2（指定在体扫掠中对无法扫掠的体用四面体划分网格）193. F，NODE，Lab，VALUE，VALUE2，NEND，NINC（定义节点上的集中力）194. /FACET，Lab（定义实体显示的面的表示法）195. FCUM，Oper，RFACT，IFACT（重新设置集中载荷）196. FDELE，NODE，Lab，NEND，NINC（删除集中载荷）197. /FILNAM，Fname，Key（更改文件名称）【注】Key=0/OFF（应用原先的log和err文件）、1/ON（新建log和err文件，但不删去原文件）。

ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。

在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。

下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。

•/TITLE：定义模型的名称。

•/SAVE，file.ans：将模型保存到指定的文件中。

•/RESUME，file.ans：恢复保存的模型。

•/EXIT：退出ANSYS。

几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。

•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。

•LINE，n1，n2：创建两个节点n1，n2之间的线段。

•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。

•LSEL，all：将所有线段选中。

•ASEL，all：将所有面选中。

•VSOL，all：将所有体单元选中。

材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。

•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。

•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。

•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。

•ET，1，SOLID185：定义实体单元类型为SOLID185。

网格操作•SMESH，ON：启用网格自适应功能。

•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。

•LMESH，all：将所有线段用有限元网格划分。

•AMESH，all：将所有面用有限元网格划分。

•VMESH，all：将所有实体用有限元网格划分。

模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。

•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。

•ANTYPE，0：定义进行静力分析的类型。

•ANTYPE，1：定义进行瞬态分析的类型。

•ANTYPE，2：定义进行谐响应分析的类型。

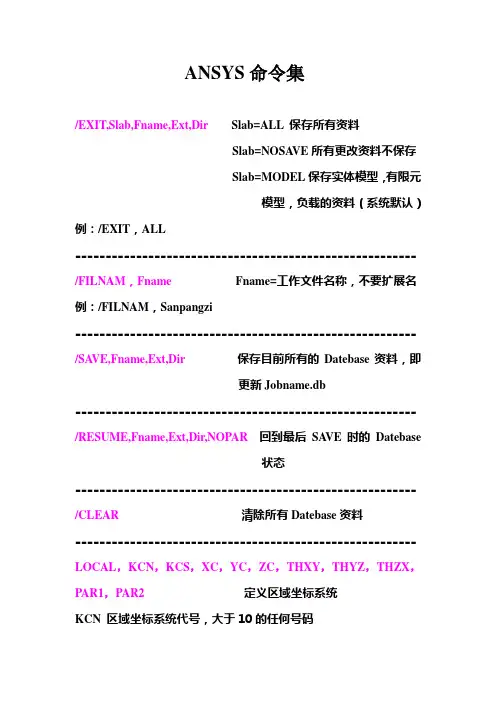

ANSYS命令集/EXIT,Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSA VE所有更改资料不保存Slab=MODEL保存实体模型，有限元模型，负载的资料（系统默认）例：/EXIT，ALL-------------------------------------------------------- /FILNAM，Fname Fname=工作文件名称，不要扩展名例：/FILNAM，Sanpangzi--------------------------------------------------------/SA VE,Fname,Ext,Dir 保存目前所有的Datebase资料，即更新Jobname.db--------------------------------------------------------/RESUME,Fname,Ext,Dir,NOPAR 回到最后SA VE时的Datebase状态--------------------------------------------------------/CLEAR 清除所有Datebase资料-------------------------------------------------------- LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2 定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，20=笛卡儿坐标1=圆柱坐标2=球面坐标XC，YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1，1，0-------------------------------------------------------- CSYS，0，1，2声明当前坐标系统例：CSYS，0-------------------------------------------------------- /UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒)LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺)LABEL=BIN (英寸)例：LABEL，SI-------------------------------------------------------- /PREP7进入通用前处理器-------------------------------------------------------- N，NODE，X，Y，Z，THXY，THYZ，THZX 定义节点NODE 节点号码X，Y，Z 节点在当前坐标系中位置例：N，1，2，3，4-------------------------------------------------------- NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100 NINC 间隔号码，1为1到100全删，2为1，3，5 (99)例：NDELE，1，100，2--------------------------------------------------------NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码--------------------------------------------------------NLIST，NODE1，NODE2，NINC将节点资料列在窗口中例：NLIST--------------------------------------------------------NGEN，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC复制时节点号码增量NODE1，NODE2，NINC 要复制的节点DX，DY，DZ 复制出的节点的位置改变量例：NGEN，4，5，1，5，1，1，2，3 将节点1到5复制4次，每次复制X，Y，Z方向分别移动1，2，3单位长度-------------------------------------------------------- FILL，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2，3 (99)-------------------------------------------------------- ET，ITYPE，Ename，KOPT1……KOPT6，INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1-KOPT6 元素特性编码例：ET，1，LINK1 第1类元素为LINK1单元-------------------------------------------------------- MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值，其值为C0材料特性随温度变化，由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9-------------------------------------------------------- R，NSET，R1……R6 定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1-R6 所定义元素类型几何特性值例：R，1，1E-4，2.09E-10 ，0.005-------------------------------------------------------- E，I，J，K，L，M，N，O，P定义元素连接方式I-P 定义元素节点顺序的号码例：E，1，2，5，7 四节点元素的节点顺序为1，2，5，7-------------------------------------------------------- EPLOT，KNUM 将元素显示在图形窗口中ENUM=0 不显示元素ENUM=1 显示元素-------------------------------------------------------- ELIST 将元素资料列在窗口中-------------------------------------------------------- EDELE，IEL1，IEL2，INC 删除已建立的元素IEL1，IEL2，INC 欲删除元素的范围例：EDELE，1，10，1-------------------------------------------------------- EGEN，ITIME，NINC，IEL1，IEL2，IEINC，MINC，IINC，RINC，CINC，DX，DY，DZ 复制元素ITIME 复制次数，包括本身NINC复制时节点号码增量IEL1，IEL2，IEINC 欲复制的元素范围DX，DY，DZ 复制出的元素的位置改变量例：EGEN，6，12，1，4，1 将元素1到4复制6次-------------------------------------------------------- /PNUM，Label，KEY 在图形中显示号码Label=NODE，ELEM，KP，LINE，AREA，VOLUKEY=0 不显示号码KEY=1 显示号码例：/PNUM，ELEM，1-------------------------------------------------------- /SOLU 进入解题处理器--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型Antype=STATIC or 0 静态分析（系统默认）Antype=BUCKLE or 1 屈曲分析Antype=MODAL or 2 振动模态分析Antype=HARMIC or 3 调和外力动力系统分析Antype=TRANS or 4 瞬时动力系统分析例：ANTYPE，STATIC-------------------------------------------------------- F，NODE，Lab，V ALUE，V ALUE2，NEND，NINC定义节点上的集中力NODE 节点号码Lab 外力形式Lab=FX，FY，FZ，MX，MY，MZ 结构力学Lab=HEAT 热学的热流量Lab=AMP，CHRG 电学的电流，电荷Lab=FLUX 磁学的磁通量V ALUE 外力大小NODE，NEND，NINC 施力节点范围例：F，1，FY，，-200，5，1 =F，ALL，FY，-200 节点1-5 的Y方向定义集中力-200（注意FY，，表明V ALUE2默认）--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC 删除节点集中力例：FDELE，1，FY，5，1 = FDELE，ALL--------------------------------------------------------D，NODE，Lab，V ALUE，V ALUE2，NEND，NINC，Lab2，Lab3，Lab4，Lab5，Lab6 定义节点自由度的限制NODE，NEND，NINC 选取自由度约束节点的范围Lab 相对元素每一个节点受自由度约束的形式结构力学Lab=UX，UY，UZ（直线位移）Lab=ROTX，ROTY，ROTZ（旋转位移）例：D，1，UX，，，5，1 节点1到5 X方向约束D，1，UX，，，5，1，UY 节点1到5 X Y方向约束D，1，ALL，，，5，1 节点1到5 全部自由度约束注意：使用命令前要先定义元素--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC 取消节点自由度约束例：DDELE，ALL-------------------------------------------------------- DLIST，NODE1，NODE2，NINC 列出节点自由度约束--------------------------------------------------------DL，LINE，AREA，Lab，V ALUE1，V ALUE2定义线自由度限制LINE 线号AREA 线所属面积例：DL，8，3，ALL 定义面积3上面线8的约束注意：同时有DLLIST，DLDELE命令--------------------------------------------------------SFBEAM，ELEM，LKEY，Lab，V ALI，V ALJ，V AL2I，V AL2J，IOFFST，JOFFST定义分布力作用于梁元素的方式及大小ELEM 分布力所作用的元素编号LKEY 梁元素的4个面中分布力所在面号码Lab=PRES （表示分布压力）V ALI，V ALJ 在I，J点分布力的值例：SFBEAM，1，1，PRES，60，30 元素1上1号面作用分布力SFBEAM，1，1，PRES，-30，60--------------------------------------------------------SFE，ELEM，LKEY，Lab，KV AL，V AL1，V AL2，V AL3，V AL4定义分布力作用于元素上的方式及大小ELEM 分布力所作用的元素编号LKEY 分布力作用边，面的号码Lab=PRES （表示分布压力）V AL1-V AL4 分布力在元素边，面上节点的值例：SFE，4，2，PRES，，20，60元素4的第2边，面作用分布力--------------------------------------------------------SF，NLIST，Lab，V ALUE，V ALUE2 定义节点间分布力NLIST 分布力作用边或面上所有节点Lab=PRES例：SF，ALL，PRES，10注意：SFE适用于非均匀分布力，作用在元素的边或面上SF适用于均匀分布力，作用在节点之间-------------------------------------------------------- SFLIST，NODE，Lab 显示分布力-------------------------------------------------------- NSEL，Type，Item，COMP，VMIN，VMAX，VINC，KABS节点选择命令Type 选择方式Type=S 选择一组节点为ACTIVE点Type=R 在现有ACTIVE点中选出一部分作为ACTIVE点Type=A 在选择一部分节点，加入ACTIVE点中Type=U 在现有ACTIVE点中，排除某些节点Type=ALL 选择全部节点作为ACTIVE点Item =NODE 用节点号码选取┇Item =LOC 用节点坐标选取COMP=无┇COMP=X 以节点X坐标为准VMIN，VMAX，VINC 节点选取范围例：NSEL，S，NODE，，1，13，1选1-13中奇数点为ACTIVE点NSEL，A，NODE，，14，20，1 选14-20加入ACTIVE点--------------------------------------------------------OUTPR，Item，FREQ，Cname 分析结果是否显示于输出窗口Item=ALL 所有结果Item=NSOL 节点自由度结果FREQ 负载的次数FREQ=ALL 最后负载例：OUTPR，ALL，ALL注意：仅用于小程序--------------------------------------------------------SOLVE 开始解题--------------------------------------------------------/POST1 进入后处理器--------------------------------------------------------PLDISP，KUND 显示结构变形结构KUND=0 显示变形后结构形状KUND=1 显示变形前后结构形状KUND=0 显示变形前后结构形状，但仅显示外观--------------------------------------------------------PLESOL，Item，Comp显示元素的解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PLESOL，S，X，Y，Z--------------------------------------------------------PLNSOL，Item，Comp显示节点的解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩U X，Y，Z，SUM 位移ROT X，Y，Z，SUM 旋转位移例：PLNSOL，S，Y PLNSOL，U，X--------------------------------------------------------PRESOL，Item，Comp 打印元素解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PRESOL，S，X--------------------------------------------------------PRNSOL，Item，Comp 打印节点解答Item（何种解答）Comp（Item分量）U X，Y，Z 位移U X，Y，Z方向及总向量方向位移S COMP 应力S PRIN 主应立，等效应力例：PRNSOL，U PRNSOL，S注意：查看结果通常使用PLDISP，1 PLNSOL，U，Y……PRNSOL，S其中PLNSOL中Comp不能省略，PRNSOL中可以省略--------------------------------------------------------TYPE，Itype 声明建立元素时，元素形式号码（对应ET的Itype）例：ET，1，LINK1 ET，2，PLANE42TYPE，1建立LINK1元素TYPE，2建立PLANE42元素--------------------------------------------------------REAL，NSET 声明建立元素时，元素几何参数属性编号（对应R，NSET）--------------------------------------------------------MAT，MAT 声明建立元素时，元素材料特性属性编号（对应MP，MAT）--------------------------------------------------------LSWRITE，LSNUM 多重负载资料保存至文件Jobname.S0i 例：LSWRITE 自动编号，不用输入--------------------------------------------------------LSSOLVE，SLMIN，LSMX，LSINC读取所定义的多重负载并解答SLMIN，LSMX，LSINC 读取负载的范围例：LSSOLVE，1，4 获得1-4负载的解答--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC删除定义的约束条件NODE，NEND，NINC 删除约束的节点范围Lab删除约束的节点方向例：DDELE，1，UY，5，2 删除1，3，5节点的Y向约束--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC删除定义的集中力NODE，NEND，NINC 删除集中力的范围Lab删除外力的方向例：FDELE，1，FY，5，2 删除1，3，5节点的Y向集中力--------------------------------------------------------SFDELE，Nlist，Lab 将已定义的面载荷删除Nlist 面负载所含的节点（由NSEL选择，设Nlist=ALL）Lab=PRES （结构力学）--------------------------------------------------------SFEDELE，ELEM，LKEY，Lab 将负载从元素上删除ELEM 元素编号LKEY 负载作用边，面的号码Lab=PRES （结构力学）--------------------------------------------------------SET，Lstep，SBSTEP，FACT，KIMG，TIME，NGLE，NSET检查负载结果Lstep=负载编号例：SET，2 检查第二负载的结果PLDISP，1……注意：此命令要在/POST1中使用-------------------------------------------------------- FILE，Fname，Ext，Dir 读取分析后的结果文件例：FILE，TEST，RST--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型例：ANTYPE=MODAL or 2 模态分析-------------------------------------------------------- MODOPT，Method，NMODE，FREQB，FREQE，PRMODE，NUMKEY 选择模态分析方法Method=REDUC 降阶法Method=SUBSP 次空间法NMODE 欲求模态个数（降阶法小于主自由度一半）FREQB，FREQE 欲探讨振动频率范围（默认全部）PRMODE 分析后，模态结果保存到结果文件的个数例：MODOPT，SUBSP，5-------------------------------------------------------- M，NODE，Lab1，NEND，NINC，Lab2。

ANSYS命令解释(入门级学习必备)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ANSYS命令解释(入门级学习必备)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为ANSYS命令解释(入门级学习必备)的全部内容。

ANSYS命令集/EXIT，Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSAVE所有更改资料不保存Slab=MODEL保存实体模型,有限元模型，负载的资料(系统默认）例:/EXIT，ALL ——————-———-—-—-—-—-—-——-----—---——---------—-------——-—-/FILNAM，Fname Fname=工作文件名称,不要扩展名例：/FILNAM,Sanpangzi—-—--—-———-——-——---———--—------—-—-----—---—-———-———————/SAVE，Fname,Ext，Dir 保存目前所有的Datebase资料,即更新Jobname.db——————--—--——--—--—-——-——-—----———-—————-——-——---—--——--/RESUME,Fname,Ext，Dir,NOPAR 回到最后SAVE时的Datebase状态—--——--—-----—-—-—-----———-----——--——-———----—-———-—----/CLEAR 清除所有Datebase资料---------—-———-—--—-—-—-——-—————-—---——-———-——-—--—-————LOCAL，KCN，KCS，XC,YC，ZC，THXY,THYZ，THZX，PAR1，PAR2定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，20=笛卡儿坐标 1=圆柱坐标 2=球面坐标XC,YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1,1，0———-----———--——-——-—--————--—-—--—--——-———————--——--—-—-CSYS，0，1，2声明当前坐标系统例:CSYS，0—--———----—————-----———---------—————---———-———-—--——--—/UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒）LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺）LABEL=BIN （英寸)例：LABEL，SI—-—-——--———--—-—-—-—-—------——-—-—-———-—————-—-————-———-/PREP7进入通用前处理器-—----——————--—-—-——---—-——-———————---——--———-———--—————N,NODE,X,Y,Z，THXY，THYZ,THZX 定义节点NODE 节点号码 X，Y，Z 节点在当前坐标系中位置例:N，1，2，3，4--—--——-—-------—————-———————-—-—-—-———-—-————-—-—-——-—-NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100NINC 间隔号码,1为1到100全删，2为1,3,5... (99)例：NDELE，1，100，2-——----—--—-——---—--——-———————-——-—--——-—-———-----—--—-—NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码——-----------—--———---—--———--———--——---——————-——---———-NLIST，NODE1，NODE2，NINC将节点资料列在窗口中例：NLIST--——--——-——————--—--—--——--——---——-—---—-—-—-—--—-——--—-NGEN，ITIME，INC,NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC复制时节点号码增量NODE1，NODE2,NINC 要复制的节点DX，DY,DZ 复制出的节点的位置改变量例：NGEN,4,5,1,5，1,1，2，3 将节点1到5复制4次,每次复制X，Y，Z方向分别移动1，2，3单位长度——--—--—————-———-——-——-----———-—-—--————-—-——--—---—-—--FILL，ITIME，INC，NODE1，NODE2，NINC，DX,DY,DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2,3... (99)——-—-—-————--—-————-————-—---——-———-————--——---—-—----——ET,ITYPE，Ename，KOPT1… …KOPT6,INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1—KOPT6 元素特性编码例：ET,1，LINK1 第1类元素为LINK1单元———-—---—---—-—-——-——————---—--——-—-—-————--—-——--———--—MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值,其值为C0材料特性随温度变化,由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9——————--—-————-—-—-—----—----—-——-———-—-——--—--——-————-—R，NSET,R1… …R6 定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1—R6所定义元素类型几何特性值例:R，1，1E—4，2。

ANSYS常用命令对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

AaA,P1,P2,........P18 ——连接点生成面P1-P18 生成面的点号(用键盘输入,最多18个),最少3个,如果p1=p,可以在图中拾取(仅在GUI中有效)注意：点p1到p18一定按顺时针或逆时针方向沿面顺序输入,这个顺序也确定了面的法线正向(按右手法则)。

面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。

如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。

建议环形坐标系下实体建模不用此命令。

菜单：main>preprocessor>modeling>create>area>arbitrary>through KPsaaddAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas将分开的面相加生成一个面NA1...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，aattAA TT, MA T, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。

PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT ：指定给所选的未划分网格的面的材料号。

REAL ：指定给所选的未划分网格的面的实常数号。

TYPE：指定给所选的未划分网格的面的单元类型号。

ESYS ：指定给所选的未划分网格的面的坐标系号。

SECN ：指定给所选的未划分网格的面的区域号。

注释：从所选的面中生成的面也将具有这些属性。

当面划分网格时将使用这些单元属性。

如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。

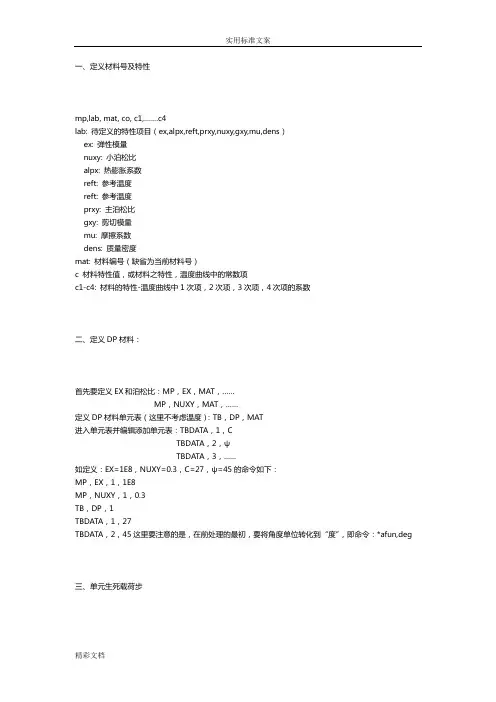

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg 三、单元生死载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

一‎、定义材料‎号及特性‎mp‎,lab,‎mat,‎co, ‎c1,……‎.c4 ‎lab:‎待定义的‎特性项目（‎e x,al‎p x,re‎f t,pr‎x y,nu‎x y,gx‎y,mu,‎d ens）‎‎ex: ‎弹性模量‎‎n uxy:‎小泊松比‎‎alpx‎:热膨胀‎系数‎ re‎f t: 参‎考温度‎ r‎e ft: ‎参考温度‎‎p rxy:‎主泊松比‎‎gxy:‎剪切模量‎‎mu: ‎摩擦系数‎‎d ens:‎质量密度‎mat‎:材料编‎号（缺省为‎当前材料号‎）c ‎材料特性值‎，或材料之‎特性，温度‎曲线中的常‎数项c‎1-c4:‎材料的特‎性-温度曲‎线中1次项‎，2次项，‎3次项，4‎次项的系数‎‎二、定义D‎P材料：‎首先‎要定义EX‎和泊松比：‎M P，EX‎，MAT，‎……‎‎‎‎‎‎‎ M‎P，NUX‎Y，MAT‎，……‎定义DP材‎料单元表（‎这里不考虑‎温度）：T‎B，DP，‎M AT‎进入单元表‎并编辑添加‎单元表：T‎B DATA‎，1，C ‎‎‎‎‎‎‎‎‎‎TBDA‎T A，2，‎ψ‎‎‎‎‎‎‎‎‎ TB‎D ATA，‎3，…… ‎如定义：‎E X=1E‎8，NUX‎Y=0.3‎，C=27‎，ψ=45‎的命令如下‎：MP‎，EX，1‎，1E8 ‎MP，N‎U XY，1‎，0.3 ‎TB，D‎P，1‎T BDAT‎A，1，2‎7TB‎D ATA，‎2，45这‎里要注意的‎是，在前处‎理的最初，‎要将角度单‎位转化到“‎度”，即命‎令：*af‎u n,de‎g‎三、单元‎生死载荷步‎!‎第一个载荷‎步T‎I ME,.‎.. !设‎定时间值（‎静力分析选‎项）‎N LGEO‎M,ON ‎!打开大位‎移效果‎NROP‎T,FUL‎L !设定‎牛顿－拉夫‎森选项‎ESTI‎F,...‎!设定非‎缺省缩减因‎子（可选）‎ES‎E L,..‎. !选择‎在本载荷步‎中将不激活‎的单元‎EKIL‎L,...‎!不激活‎选择的单元‎ES‎E L,S,‎L IVE ‎!选择所有‎活动单元‎NSL‎E,S !‎选择所有活‎动结点‎NSEL‎,INVE‎!选择所‎有非活动结‎点（不与活‎动单‎‎‎‎‎‎‎元相‎连的结点）‎D,‎A LL,A‎L L,0 ‎!约束所有‎不活动的结‎点自由度（‎可‎‎‎‎‎‎‎选）‎NSE‎L,ALL‎!选择所‎有结点‎ESEL‎,ALL ‎!选择所有‎单元‎D,...‎!施加合‎适的约束‎F,.‎.. !施‎加合适的活‎动结点自由‎度载荷‎SF,.‎.. !施‎加合适的单‎元载荷‎BF,.‎.. !施‎加合适的体‎载荷‎S AVE ‎SOL‎V E‎请参阅TI‎M E,NL‎G EOM,‎N ROPT‎,ESTI‎F,ESE‎L,EKI‎L L,NS‎L E,NS‎E L,D,‎F,SF和‎B F命令得‎到更详细的‎解释。

1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS全部命令（非常有用_吐血积累）ANSYS一些命令(1)1， /PREP7 ！加载前处理模块2，/CLEAR,NOSTART ！清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ！清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ！定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ！指定标题4， F,2,FY,-1000 ！在2号节点上施加沿着-Y方向大小为1000N 的集中力6， FINISH ！退出模块命令7， /POST1 ！加载后处理模块8，PLDISP,2 ！显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ！用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ！以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ！以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ！以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ！以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ！以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ！定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ！定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ！从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST；*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH ！退出以前的模块11, /CLEAR, START ！清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ！申明采用国际单位制14 /NUMBER, 2 ！只显示编号, 不使用彩色/NUMBER, 0 ！显示编号, 并使用彩色15 /SOLU ！进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ！申明分析类型是静力分析（STATIC或者0）OUTPR, BASIC, ALL ！在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ！指定输出所有节点的基本数据OUTPR,BASIC,LAST ！选择基本输出选项,直到最后一个荷载步OUTPR,,1 ！输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ！选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ！指定输出第1荷载步的内容OUTRES,ALL,0 ！设置将所有数据不记录到数据库。
