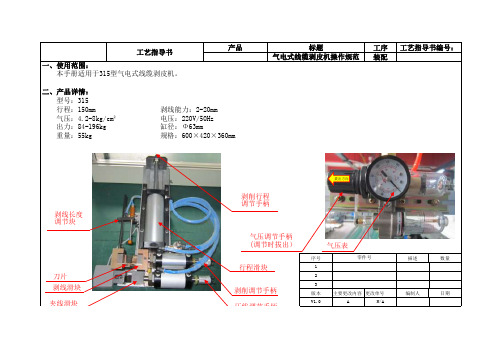

315气电式线缆剥皮机操作手册

产品
标题气电式线缆剥皮机操作规范
工序工艺指导书编号：装配
三、操作步骤：
1、作业员上岗时做好培训工作（并持有上岗证）；
2、根据线径选择合适的刀片，并根据剥皮长度进行调试；
3、刀片的安装（必须在断电、断气的状态下进行）；
1）将剥皮机的剥线滑块滑至最左端（用手轻轻按下剥线调节手柄），检查气缸是否良好；
8、下班后拔掉电源插头和断气，做好设备的日常保养和清洁；
四、注ቤተ መጻሕፍቲ ባይዱ事项： 1、设备必须在装有护罩保护状态下使用； 2、注意安全，作业时精神要高度集中，右手持线与刀片、剥线滑块、夹线滑块、行程滑块保持距离； 3、非调试机器人员，不准调试机器； 4、在待机状态下，必须关掉电源和气源，严禁乱踩踏板开关；
序号 1 2 3
2）将滑块滑回最左端（用手轻轻拉剥线调节手柄），然后装置所要用的刀片；
a.左右刀模装置时必须擦干净，目的是为了在剥皮过程中，不损坏芯线；
b.用手轻轻按下剥线调节手柄，使滑块降至最右端，不能碰刀（如果碰刀，调节剥线调节手柄），然后紧固刀模镙丝，检查左右刀模
安装是否适当，如不行须重新调整；
4、接通气源、插上电源，调整剥皮机的工作压力（调节气压调节手柄），使气压表的压力在4～5kg/cm²之间；
5、调试剥皮长度(通过调节剥线长度调节块调节），右手拿线材置入刀模口，线尾靠剥线长度限位块，右脚踩动脚踏板开关进行
剥皮，检查剥皮尺寸是否符合剥皮要求，有无伤铜丝，否则须重新选择调节机器，直至符合线缆剥线长度要求并不损伤绝缘层；
6、调试机器自正常后即由作业员进行批量生产，在生产制程中应随时进行自检；
7、剥皮机上护套、碎沫需及时吹干净（必须在断气、断电状态下处理）；
版本

315开关说明书

315开关说明书吉家智能开关系列产品使用说明书一、前言;欢迎选购吉家智能开关系列产品，本系列产品依据国际电工惯例，并采用国内外最先进的触控技术，电子线路设计电磁兼容性好，性能稳定可靠；该系列产品荣获国家两项专利----实用新型专利：200920167799.8 ；外观专利：200930083453.5 ；该系列产品特别适合酒店、家庭、卖场、办公室、医院、仓库、车库、厂房等照明场所。

一、产品外观结构尺寸示意图纯白面板材料：采用进口PC阻燃防弹胶,不变形,不变色;金色/玫瑰红等彩色面板材料：采用ABS阻燃材料，表面过UV光油，永不掉色；银色金属拉丝面框面板材料：采用ABS阻燃材料，水电镀之后再做拉丝处理银色装饰框：采用ABS阻燃材料，采用水电镀工艺；黑色底壳：采用ABS阻燃材料；电路板：采用FR4防火双面玻纤板，贴片工艺，同时表面涂有三防油接线柱子：铜柱二、技术参数：1、负载电流：A型1。

5A；B型5 A；C型10A；2、使用寿命：10万次；3、工作电压：AC180-250V/50HZ/60HZ；4、待机功耗：220V工作电压下，单线制开关0.0088W；零火双线制开关0.5W;5、工作频率:常规出货315MHZ；可按客人要求定做433MHZ或其它频率;6、遥控距离：空旷距离大于30米（无金属屏蔽情况下）7、安装环境：不能安装在有金属屏蔽的地方，温度0-80度相对湿度：8、适用灯具：单线制开关不适合LED灯具，零火双线制开关适合一切常规灯具；调光调速开关只适合（白炽灯、卤素灯、电风扇）等阻性和感性负载三、安装接线示意图：1、按开关背后接线示意图接好线；按图示打开面盖，固定好螺丝后扣回面盖；四、遥控器注册学码（清码）使用说明接通电源后: 学码指示灯闪亮一次,表示线路接触良好,可进行操作;长按触摸开关手动按键，学码指示灯闪亮1次--------按遥控器按键学习单键开或关；长按触摸开关手动按键，学码指示灯闪亮2次--------按遥控器按键学习单键开(只开不关)；长按触摸开关手动按键，学码指示灯闪亮3次--------按遥控器按键学习单键关(只关不开)；长按触摸开关手动按键，学码指示灯闪亮4次后松手----进入清码状态,在3秒钟内再长按触摸开关手动按键,学码指示灯再快闪5次---------清码成功;注意：调光开关必须在关灯状态下进行学习和清码。

315KW注水变频说明书(中)

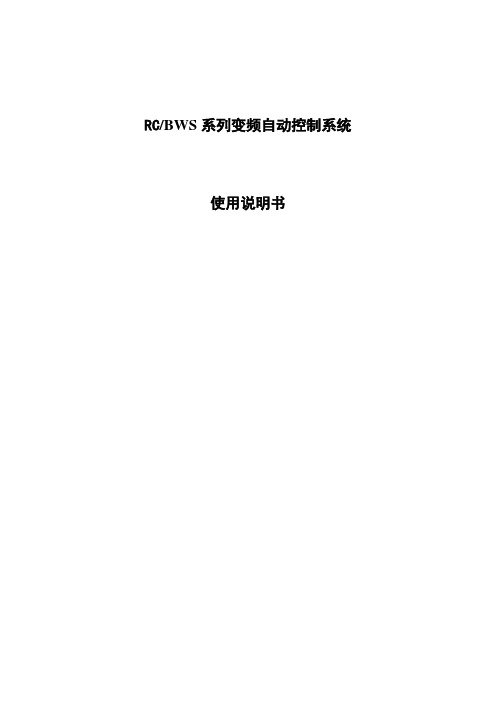

RC/BWS系列变频自动控制系统使用说明书一、工作条件１、环境温度：-10℃-+40℃。

２、相对湿度在20-90％（无水珠凝结现象），通风良好。

３、大气压强86-106KPa。

４、周围环境无易燃易爆、腐蚀性气体、粉尘、无活动阴离子及其它有害物质。

5、振动在0.5G以下6、安装位置易观察、易接近操作及易检修二、维护和保养一、控制柜在投入运行之初，管理人员应密切监视运行1天以上，确认运行完全正常后，方可正常投入使用。

二、变频器的维护检查由于环境的温度、湿度、粉尘及振动的影响，变频器内部的器件老化及磨损等诸多原因，都会导致变频器潜在的故障发生，因此，有必要对变频器实施日常和定期的保养及维护。

注意：在检查及维护前，请首先确认以下几项，否则，会有触电危险１、变频器已经切断电源；２、盖板打开后，充电指示灯灭；３、用直流高压表测P（+），N（-）之间电压小于36V。

a)日常保养和维护做好日常的保养工作是变频器长期正常运行的好办法，下表是日常检查的一些内容：b)定期维护用户根据使用环境，可以3个月或6个月对变频器进行一次定期检查。

注意：只有受过专业训练的人才能拆卸部件后进行维护及器件更换；不要将螺丝及垫圈等金属件遗留在机器内，否则有损坏设备的危险。

检查内容：１、控制端子螺丝是否松动，用螺丝刀拧紧；２、主回路端子是否有接触不良有情况，铜排或接线鼻连接处是否有过热痕迹；３、电力电缆、控制电缆有无损伤，尤其是与金属表面接触的表皮是否有割伤的痕迹；４、电力电缆鼻子的绝缘包扎带是否已脱落；５、对电路板、风道上的粉尘全面清扫，最好使用吸尘器或高速除尘风机；６、长期未使用的变频器必须在２年内进行一次通电实验，通电时，采用调压器缓缓升高至额定值，通电５小时以上，可以带负载；７、如果对电机进行绝缘测试，必须将电机的输入电缆从变频器的U、V、W拆开后，单独对电机测试，否则将会造成变频器损坏；三、控制柜其它器件的维护检查１、管理人员应定期巡检，及时发现隐患并得到处理；２、每半年对设备进行一次保养，主要内容包括除尘、紧固螺丝、检查电气元件是否完好；３、应每半年检查一次交流接触器的主触头及其辅助触头是否有损坏或松动现象。

久保田J315资料

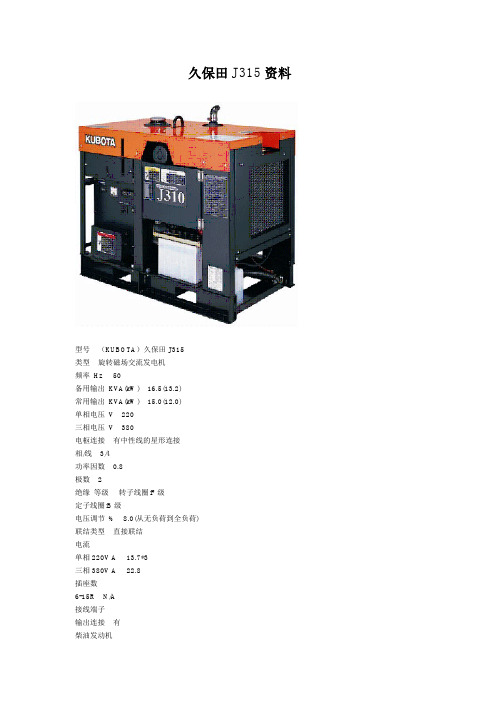

久保田J315资料
型号（KUBOTA）久保田J315
类型旋转磁场交流发电机
频率Hz 50
备用输出KVA(kW) 16.5(13.2)
常用输出KVA(kW) 15.0(12.0)
单相电压V 220
三相电压V 380
电枢连接有中性线的星形连接
相/线3/4
功率因数0.8
极数 2
绝缘等级转子线圈:F级
定子线圈:B级
电压调节% 8.0(从无负荷到全负荷)
联结类型直接联结
电流
单相220V A 13.7*3
三相380V A 22.8
插座数
6-15R N/A
接线端子
输出连接有
柴油发动机
类型直列式、水冷
4冲程柴油发动机
型号D1005
气缸数 3
缸径×行程mm(in.) 76.0×73.6(2.99×2.90) 排量LL(cu.in.) 1.001(61.1)
发动机转速rpm 3000
连续额定输出KW(HP) 14.4(19.3)
润滑油(API等级) CD级或更高
机油容量L(qts.) 4.3(4.54)
冷却液容量L(qts.) 3.3(3..49)
起动系统电起动，12V直流
成套机组
燃油2号柴油(ASTM D975)
耗油量L/H(gal./h) 4.5(1.2)
油箱容量L(gal.) 79(20.9)
连续工作时间全负荷时h 17.6
蓄电池（Ah/5h）12V(55Ah)
尺寸mm 1215*611*922
净重KG 340
噪音水平（全负载时7米处）76..5dBA。

testo 315-1 2 使用手册说明书

>7.5 V (电池寿命上下滚动键between the parameters,.单位同样可以被改变。

参数设定通过和键。

All of the saved readings can be printed on the printer via the 通过键按键确认。

关开testo 315-1CO • hPa µA • °C/°F 电离电流探头接入端CO 密封帽必须关紧。

/程序段测试 (3 s)167CO167167按键，显示所有程序段约秒钟。

位数)显示电池／充电电池电压以及显示模式显示模式 (3 长按键秒钟，显示3位数的显示模式。

初始状态持续约符号如图显示在显示屏上。

初始状态后，仪器自动进入测量菜单。

automatically goes to the measurement menu.密封帽必须处在闭合状态。

否则，“ 3 s5 s功能测试／使用前需进行功能测试连接软管／CO 密封帽必须盖紧．／打开密封帽程序段测试 (3 s)152157CO 密封帽必须盖紧 /打开密封帽程序段测试 (3 s)显示电压 (3 s)符号: ／测量范围162154167152 关上CO 密封帽.程序段测试 (3 s)- 功能测试测量菜单功能测试。

／当CO 若密封帽在启动时被打开，进程将被打断，在密封帽盖紧后将重新启181181保存读数HOLD 器。

接上测试夹时可能产生电流，这可能会干扰到仪器的警报系统。

in the instrument warning system. 连接测量线红色+/黑色密封帽必须盖紧．／程序段测试 (3 s)打开密封帽T o avoid an electric shock it 在高于(25) eff AC 时，为了避免电击，请务必注意安全和遵守术工程师协会危险的规定。

observed when working with voltages greater than 120V (60V) DC or 50V 括号内的数值仅限于特殊领域（如：医药，农业）。

2PD315驱动器使用手册

脚 Cx：C 极检测端 “X“代表通道编号，此脚用来测量功率管的导通压降，用于短路
和过载保护。脚 Cx 在模块内部有一个 1.4mA 的上拉电流。脚 Cx 不能直接连接于 IGBT 的 C 极,利用高压二极管检测大的漏电流或关断时的集电极电压。对于 1200V 和 1700V 的模块，建议串联两只或三只快恢复二极管，二极管选型时留 40%的耐压余量。
脚 inA：信号输入 A inA 是驱动通道 1 的信号输入端，高电平打开功率管，低电平关断功率管。
脚 inB：信号输入 B inB 是驱动通道 2 的信号输入端，高电平打开功率管，低电平关断功率管。
脚 MOD：工作模式选择当引脚 MOD 接高电平时，模块处于直接工作模式。此时两个通道的输出由 INA 引脚和 INB 引脚控制（高电平有效）。当引脚 MOD 接低电平时，模块处于半桥工作模式。此时 INB 引脚接至 GND，两个通道的输出由 INA 引脚控制，模块内部产生互差 180 度角的两路驱动信号。
19 GND(dc) 内部DC/DC电源地
20 GND(dc) 内部DC/DC电源地
21 GND(dc) 内部DC/DC电源地
22 GND(dc) 内部DC/DC电源地
引脚 44 G1 43 G1 42 COM1 41 COM1 40 VISO1 39 E1 38 E1 37 Rth1 36 C1 35 NC 34 NC 33 NC 32 G2 31 G2 30 COM2 29 COM2 28 VISO1 27 E2 26 E2 25 Rth2 24 C2 23 NC
* 真正的电气隔离。（驱动器的每个通道都用采用了变压器隔离技术，因此绝缘特性好。）
5．工作原理： 5．1 结构：
2PD315 大功率 IGBT 智能驱动模块主要由内部 DC/DC 变换电路， IGBT 智能驱动电路（由逻辑处理电路和功率驱动及检测电路构成）构成，其电路结构如下图所示：

海尔铅绿灯产品说明书

1. Carefully remove all parts from the box. Place on a clean, soft surface.2. Remove collar loop (D) from chain (I) by removing screws (E) on quick link (F).3. Install mounting plate (B) to the junction box and secure with mounting screws (C).4. Secure collar loop (D) to mounting plate (B) using pliers to tighten locknut.5. Install canopy (G) to collar loop (D) and secure with collar ring (H).6. Determine desired overall length and amount of chain (I) needed. Shorten chain using chain pliers. (Keep extra chain)7. Attach rubber washers (K) to either side of glass shade (L) and secure to socket (J) with metal cap (M).NOTE: Do not over-tighten otherwise glass shade could be damaged.8. Install light bulb into the socket.9. Attach chain (I) to collar loop (D) using quick link (F) and secure with screws (E).10. Thread fixture wire and ground wire through chain (I).NOTE: When you reach the collar loop (D), ensure there is no tension on the wires. Cut excess wires, being sure to leave about 12” to reachthe junction box.This light fixture should be installed in accordance with all applicable, local installation codes, and by a person familiar with the construction and operation of it, as well as the hazards involved. Inspect item and contents carefully. If any damage or defect is found, do not install.Retain all packaging material until installation is complete and approved.TOOLS REQUIRED (NOT INCLUDED):Phillips Screwdriver Slotted Screwdriver Chain Pliers Slip Joint Pliers Measuring TapeWire CuttersWire StrippersNOTICE:IJ LK KMG F EHD C B A Diagram 1Bulb not includedThis light fixture should be installed in accordance with all applicable, local installation codes, and by a person familiar with the construction and operation of it, as well as the hazards involved. Inspect item and contents carefully. If any damage or defect is found, do not install.Retain all packaging material until installation is complete and approved.11. Separate two sides of molded wire, and strip insulation on each 5/8".12. Loosen collar ring (H) and let canopy (G) slip down chain (I) carefully.13. Twist all fixture wires together. Slip through center hole of collar loop (D).NOTE: Untwist wires and separate to prepare for connection.14. Wrap fixture ground wire (bare copper) around the green grounding screw (see diagram 1). Tighten. Continue fixture ground wire and connect to supply ground wire (usually green or bare copper) using wire nut (A).NOTE: It is imperative that the fixture is grounded.15. Connect fixture neutral wire (ribbed) to the supply neutral wire (usually white) using wire nut (A).16. Connect fixture hot wire (smooth with markings) to the supply hot wire (usually black) using wire nut (A).CAUTION: Do not reverse the hot and neutral connections.17. Make sure all wire connections are tight and tuck into the junction box.18. Install canopy (G) to collar loop (D) and secure with collar ring (H).Care Instructions: Clean only with a soft dry cloth or feather duster. Do Not use abrasive or chemical agents.NOTICE:IJ LK KMG F EHD C B A Diagram 1Bulb not included。

乳化液泵BRW315315使用说明书

B R W315/31.5型乳化液泵使用说明书一、概述BRW315/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。

本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。

泵型号说明：B R W 315 / 31.5 □工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）二、主要技术参数三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。

其液压原理图如下：液压系统原理图乳化液泵、电动机、蓄能器、卸载阀等固定于滑撬式底拖上组成乳化液泵总成（图1）。

1、乳化液泵（图2）乳化液泵主要由曲轴箱、高压钢套、泵头等组件组成。

泵的液力端采用五个分立的泵头组成，泵头下部安装吸液阀，上部安装排液阀，排液腔由一个高压集液块与五个分立的泵头高压出口相连，高压集液块一侧装有安全阀，另一侧装有卸载阀。

曲轴箱设有冷却润滑系统，安装在齿轮箱上的齿轮油泵经箱体下方的网式滤油器吸油，排出压力油经过设在泵吸液腔的油冷却器冷却后到中空曲轴润滑连杆大头。

在箱体曲轴下方设有磁性过滤器，以吸附润滑油中的铁磁性杂质。

在进液腔盖上方设有放气孔，以放尽该腔内空气。

在进液腔盖下方设有防冻放液孔，可放尽进液腔内液体。

齿轮油泵显示的油压是变化的，当冷油时（刚开泵时）油压较高，有时可>1MPa，随着油温升高，油粘度下降，油压也下降，但只要≮0.1MPa 即为正常。

2、安全阀（图3）安全阀是泵的过载保护元件，为二级卸压直动式锥阀。

调定工作压力为泵公称压力的110%～115%。

沃尔夫 12V DC 压缩机说明书

Close supervision is necessary when this compressor is being used near children. - This compressor will become very HOT during and immediately after use.
OPERATING INSTRUCTIONS:
Please read and follow the operating instructions carefully to assure that you will enjoy the convenience and best use out of your air compressor. 1. Always operate the compressor AT OR BELOW THE MAXIMUM PRESSURE RATING of the
compressor. Refer to Specifications section of this manual. 2. Always OBSERVE THE MAXIMUM DUTY CYCLE of the air compressor. Refer to Specifications
section of this manual for details. Operations exceeding maximum pressure ratings and or duty cycle will result in damage to air compressor. 3. Your air compressor is equipped with an AUTOMATIC THERMAL OVERLOAD PROTECTOR. This feature is designed to protect the air compressor from overheating causing permanent damage to your air compressor. The thermal overload protector will automatically cut off power to air compressor should internal operating temperature of the air compressor rise above safe levels during excessive use. 4. Should at any time during use, your air compressor automatically shuts off, do not attempt to restart air compressor. Turn ON/OFF switch of air compressor to the OFF position. The automatic thermal overload protector will automatically reset when internal temperature of the air compressor drops below safe level. After allowing air compressor to cool off for about 30 minutes, you can safely resume use of the air compressor by turning on the air compressor. 5. Please note that you may experience a slight delay (about ½ second) of the compressor’s motor starting when the ON/OFF Switch is turned on while compressor is pressurized (when there is pressure in the line that the compressor is connected to). This is a normal delayed reaction, not a Compressor ON/OFF switch malfunction. 6. It is strongly recommended that you keep the vehicle’s engine running while using the air compressor to prevent discharge of your vehicle’s battery. 7. ONLY OPERATE THE AIR COMPRESSOR IN WELL VENTILATED AREAS. Compressor performance is enhanced when operating compressor with vehicle engine running.

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
安装、使用产品前请仔细阅读此使用说明书。
执行标准： MT/T 188.22000
南京六合煤矿机械有限责任公司
Nanjing Luhe Coal Mine Machinery Co.,Ltd
第1版
2014 年 5 月
II
南京六合煤矿机械有限责任公司
BPW315/12.5Ⅱ型喷雾泵使用说明书
目录
SX2500 型水箱的额定容积为 2500Ｌ，主要由液箱体、进液浮球阀、插板式过滤器、供液蝶阀等组成。
为了保证喷雾泵站的正常运行，严格按照使用说明书，认真地维护和保养对泵站的使用寿命是极其重要的。
执行标准： MT/T188.2-2000《煤矿用乳化液泵站乳化液泵》。
通过阀口的溢流，使被控制系统或回路的压力维持恒定，实现调压、稳压和限压。
YF 03 型溢流阀内有二组阀：溢流主阀和先导阀。阀芯弹簧侧的液压力与弹簧力一起与阀芯另一侧的液压力相平衡。先导阀用于调节主阀弹簧腔的压力，作用在锥阀上的液压力与锥阀弹簧的弹簧力相平衡（调整先导阀上的调节螺帽，可得到系统所需要的低于泵公称压力的调定压力）。当液体压力大于锥阀弹簧压力时，锥阀打开，此时阻尼孔有液体流过，阀芯左右腔产生压力差，使阀芯开启并溢流，系统压力维持恒定。 3.安全阀的工作原理：
传动比曲轴转速电机转速电机功率电机型号
电压泵头质量泵头外形尺寸泵组质量泵组外形尺寸溢流阀调定压力安全阀开启压力蓄能器充气压力
单位 L/min MPa mm mm
r/min r/min kW
V kg mm kg mm MPa MPa MPa
BPW315/12.5Ⅱ 315 12.5 63 66 3 2.68 564 1480 90
安全警示一、概述……………………………………… 1 二、主要技术参数…………………………… 2 三、结构说明………………………………… 3 四、初次安装与使用………………………… 4 五、正常使用………………………………… 5 六、维护与保养……………………………… 6 七、主要故障及排除方法…………………… 7 八、随机工具清单…………………………… 8 九、贮存……………………………………… 9
1. 泵采用 L-AN68 全损耗系统用油(GB443-1989)润滑，其工作位置应尽量水平，曲轴箱中的油位应
位于油标两刻度线之间偏上位置。严禁在润滑油油位低于油标红线或机油油压低于 0.1MPa 时运
转，并确定润滑油清洁（首次 200 小时换油，正常 1000 小时换油，并清洗箱底及吸油过滤器）。
1
南京六合煤矿机械有限责任公司
BPW315/12.5Ⅱ型喷雾泵使用说明书
一、概述
BPW315/12.5Ⅱ 系列喷雾泵站是为各种大中型采煤机、掘进机配套的大流量高压力喷雾泵站，它可以满足采煤机、掘进机内外喷雾的要求，供给喷雾系统所需的压力水，实现喷雾灭尘。
喷雾泵为卧式三柱塞往复泵，由卧式四极防爆电动机驱动，经联轴器和一对斜齿圆柱齿轮减速后带动曲轴旋转，再经过连杆滑块 (十字头 )机构将曲轴的旋转运动转变为柱塞的直线往复运动。
曲轴以两端主轴颈为支承点，安装在箱体内。为便于安装，两端轴承均有轴承套定位及压紧。曲轴各曲拐处与连杆大头薄壁瓦配合。连杆大头采用剖分式并以销钉定位，螺栓连接、铁丝保险。连杆小头孔与滑块采用圆柱销连接。滑块前端通过螺纹压套使柱塞固定在滑块体内，便于柱塞的拆装。
2. 连杆螺栓、阀体与箱体的连接螺栓应采用符合规定性能的材料，并有足够的拧紧力矩和可靠的防松措施。并在日常运转时加强维护检查。
3. 液压系统严禁在泄漏状态下工作，对泄漏处应及时清理干净。 4. 曲轴箱油位应在油标的两刻度线之间。 5. 调整泵工作压力应在开泵状态下进行。 6. 密切关注各管路及接头连接和密封情况，并随时进行调整。 7. 用户不许对本产品进行改装，否则后果责任自负。
型号说明： B P W □/□ □
修改顺序号公称压力，MPa 公称流量，L/min 第二特征代号，卧式第一特征代号，喷泵
特征代号为汉语拼音第一个大写字母。第一特征代号为用途特征：R 表示“ 乳 ”、 P 表示“喷”、Z 表示“注”。第二特征代号一般为结构特征代号，W 表示“卧式”。如 BPW315/12.5Ⅱ 即表示：卧式喷雾泵，流量 315L/min，压力 12.5MPa。
YBK2280M4 1140/660 900
950x850x550 2200
2200x950x1200 12.5 14 8
BPW315/10Ⅱ 315 10 63 66 3 2.68 564 1480 75
YBK2280S4 1140/660 900
950x850x550 2200
2200x950x1200 10 11 6
6）用手盘动联轴器，应转动灵活，无反常卡死现象。 7）使用前，应将液箱体内各腔清洗干净。将液箱和泵之间的吸液管路、高压管路、卸载管路接上并紧固好，检查进液阀门是否打开。在联接管路时，应检查管口处是否干净，以防脏物进入系统。 8）按含 3～ 5％乳化油的水溶液比例配制足够的乳化液，观察液箱的液标部分，液面到达上液位。 9）连接电机线路（电压 660/1140V,50Hz）。 2.试车在确认以上的准备与检查工作完机转向应与泵上箭头标记一致，否则应进行更正。 2）空载运转：
4）在泵的曲轴箱内注入润滑油到油标油位上绿线处，并在泵的隔腔油槽内加满润滑油。
5）检查泵输入轴与电机轴的对正情况，要求泵轴与电机轴的同轴度误差不能大于 0.14mm，两半联轴节间应有 24mm 的间隙。若不符应按上述要求找正，并紧固好地脚螺栓。
SX2500 型 2500
中性清水 Φ89 吸液胶管
0.31 40 目 2750×1050×1250 1000
2
3
南京六合煤矿机械有限责任公司
BPW315/12.5Ⅱ型喷雾泵使用说明书
三、结构说明
1.泵站的工作原理：水源通过进液浮球阀进入液箱体，过滤后的水经管路进入泵的吸液腔。本系列
BPW315/6.3Ⅱ 315 6.3 63 66 3 2.68 559 1470 45
YBK2225M4 1140/660 900
950x850x550 2100
2100x950x1100 6.3 7 4
2．液箱：液箱型号液箱有效容积，L 工作介质进液口供液压力， MPa 过滤器过滤精度液箱外形尺寸， mm(L×W×H) 液箱重量， kg
该泵站通常由二台 BPW315/12.5Ⅱ 系列喷雾泵组和一台 SX2500 型水箱组成。泵站的液压系统原理图见附图 1
BPW315/12.5Ⅱ 系列喷雾泵组主要由电动机、联轴器、泵、先导式溢流阀、蓄能器、压力表、安全阀等组成。
曲轴外伸端装有大齿轮，呈悬臂结构。小齿轮轴一端支承在箱体上，另一端支承在齿轮箱上，齿轮箱以箱体端面及齿轮轴轴承的外圆定位，保证齿轮轴两支承孔的同轴度要求。
泵的液力端是液体过流部份，主要由柱塞、缸套组件、阀体组件组成。阀体内垂直安装三组吸液阀组和排液阀组。
柱塞与缸套、阀体等形成密闭腔，柱塞的直线往复运动使得密闭腔容积变化，将工作介质经吸、排液阀吸入和排出，从而将电能转换成液压能，输出高压液体。泵的高压排液出口处还装有调整好的溢流阀及安全阀，从而保证了液压系统工作的可靠性。 2.溢流阀的工作原理：
4. 配套蓄能器为高压容器，必须符合压力要求，禁止使用无铭牌或标识不清的蓄能器。使用时应
按系统实际工作压力的 60～70％充氮气，严禁充氧气等可燃气体。
5. 本产品在煤矿井下使用时，配套隔爆型三相异步电动机必须取得煤安证书。
6. 维修调整时应在停机状态下，并确认其不带压力。
警告：在违反下列规定时将可能造成泵非正常损坏
是否堵塞等，并清洗掉脏物。 3）泵站在井下，应安装在干净而安全的地点，一般要放置在运输巷道内，距离
工作面 3050m 处，它随着工作面的推进而作定距离的移动。泵站应尽量放置水平，且基础实在。
为插板网式过滤器，其作用是阻止污物杂质进入泵站及喷雾系统，提高喷雾灭尘泵各种阀的使用寿命。在使用中应根据水源的清洁度定期进行清洗。 6.浮球阀的作用：
当液面低于正常高度时，浮球通过自重下沉，阀内的阀芯被向右拉开，此时水可以进入液箱；当液面达到正常高度时，浮球通过浮力上浮，将阀芯关闭，使得水源关闭，从而达到控制箱内液面高度的目的。
蓄能器为外购件，通常为皮囊式，在系统中起着贮存能量，稳定压力，吸收压力脉动和缓冲冲击力的作用。充填氮气的充气压力一般为系统工作压力的 6 0％～ 70
3
4
