钢筋基础及平法识图

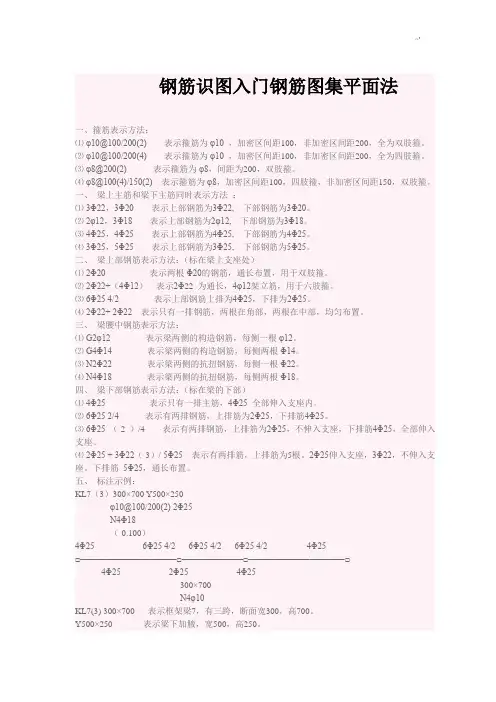

钢筋识图入门钢筋图集平面法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

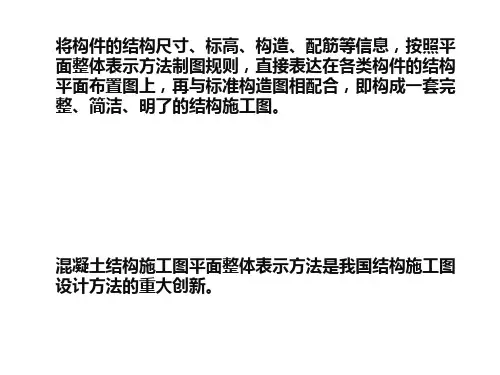

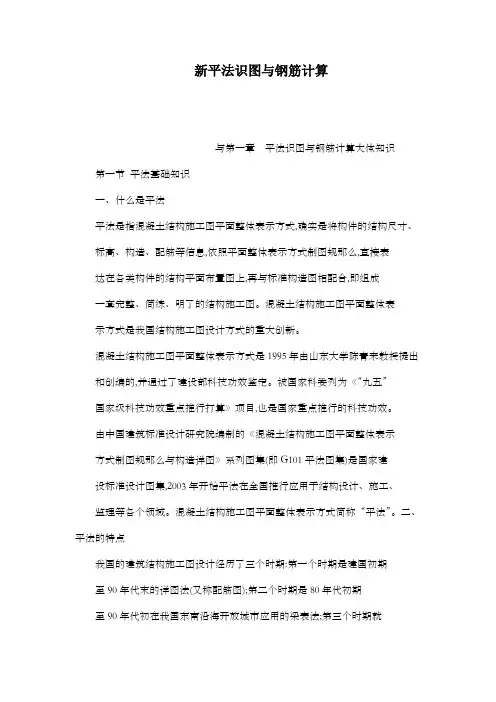

新平法识图与钢筋计算与第一章平法识图与钢筋计算大体知识第一节平法基础知识一、什么是平法平法是指混凝土结构施工图平面整体表示方式,确实是将构件的结构尺寸、标高、构造、配筋等信息,依照平面整体表示方式制图规那么,直接表达在各类构件的结构平面布置图上,再与标准构造图相配合,即组成一套完整、简练、明了的结构施工图。

混凝土结构施工图平面整体表示方式是我国结构施工图设计方式的重大创新。

混凝土结构施工图平面整体表示方式是1995年由山东大学陈青来教授提出和创编的,并通过了建设部科技功效鉴定。

被国家科委列为《“九五”国家级科技功效重点推行打算》项目,也是国家重点推行的科技功效。

由中国建筑标准设计研究院编制的《混凝土结构施工图平面整体表示方式制图规那么与构造详图》系列图集(即G101平法图集)是国家建设标准设计图集,2003年开始平法在全国推行应用于结构设计、施工、监理等各个领域。

混凝土结构施工图平面整体表示方式简称“平法”。

二、平法的特点我国的建筑结构施工图设计经历了三个时期:第一个时期是建国初期至90年代末的详图法(又称配筋图);第二个时期是80年代初期至90年代初在我国东南沿海开放城市应用的梁表法;第三个时期就是从90年代至今普及的平法。

平法有以下特点:一、平法采纳标准化的设计制图规那么,表达数字化、符号化,单张图纸的信息量大且集中;二、构件分类明确,层次清楚,表达准确,设计速度快,效率成倍提高;3、平法使设计者易把握全局,易进行平稳调整,易修改,易校审,改图可不连累其它构件,易操纵设计质量;4、平法大幅度降低设计本钱,与传统方式相较图纸量减少70%左右,综合设计工日减少三分之二以上;五、平法施工图更便于施工治理,传统施工图在施工中逐层验收梁等构件的钢筋时需反复查阅大宗图纸,此刻只要一张图就包括了一层梁等构件的全数数据,很受施工和监理人员欢迎。

平法施工图的表达方式,要紧有平面注写方式、列表注写方式和截面注写方式三种。

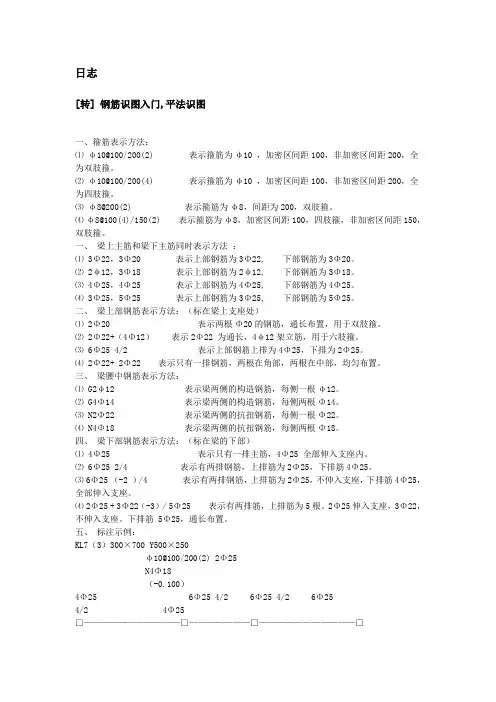

日志[转] 钢筋识图入门,平法识图一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

钢筋识图——平法钢筋识图——平法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

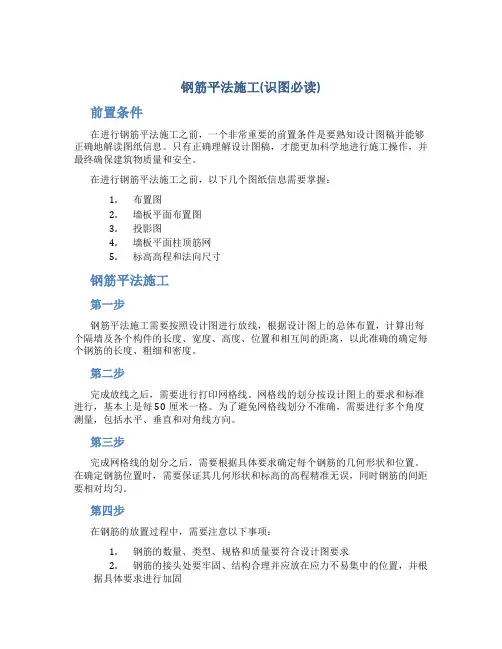

钢筋平法施工(识图必读)前置条件在进行钢筋平法施工之前，一个非常重要的前置条件是要熟知设计图稿并能够正确地解读图纸信息。

只有正确理解设计图稿，才能更加科学地进行施工操作，并最终确保建筑物质量和安全。

在进行钢筋平法施工之前，以下几个图纸信息需要掌握：1.布置图2.墙板平面布置图3.投影图4.墙板平面柱顶筋网5.标高高程和法向尺寸钢筋平法施工第一步钢筋平法施工需要按照设计图进行放线，根据设计图上的总体布置，计算出每个隔墙及各个构件的长度、宽度、高度、位置和相互间的距离，以此准确的确定每个钢筋的长度、粗细和密度。

第二步完成放线之后，需要进行打印网格线。

网格线的划分按设计图上的要求和标准进行，基本上是每50厘米一格。

为了避免网格线划分不准确，需要进行多个角度测量，包括水平、垂直和对角线方向。

第三步完成网格线的划分之后，需要根据具体要求确定每个钢筋的几何形状和位置。

在确定钢筋位置时，需要保证其几何形状和标高的高程精准无误，同时钢筋的间距要相对均匀。

第四步在钢筋的放置过程中，需要注意以下事项：1.钢筋的数量、类型、规格和质量要符合设计图要求2.钢筋的接头处要牢固、结构合理并应放在应力不易集中的位置，并根据具体要求进行加固3.钢筋与混凝土之间要有足够的间隙，以便混凝土充分流动，并确保混凝土与钢筋的粘结牢固4.钢筋与另一根钢筋的交点处要牢固连接并尽量避免交叉或重叠以上事项的注意点是钢筋平法施工的关键，也是施工中需要特别注意的地方。

第五步在放置好钢筋之后，需要进行检查并进行必要的更正。

需要特别注意以下两个方面：1.钢筋位置和几何形状是否正确、是否符合设计图要求2.钢筋的数量、类型、规格和质量是否符合设计图要求钢筋平法施工是建筑中不可缺少的一环，只有在正确的施工操作和严格的质量控制下，才能够保证建筑物的质量和安全。

对于工程施工人员，必须在钢筋平法施工之前，先了解设计图纸，并掌握施工中的要点和注意事项，以确保施工的顺利和质量的保障。
