双鉴探测器性能介绍

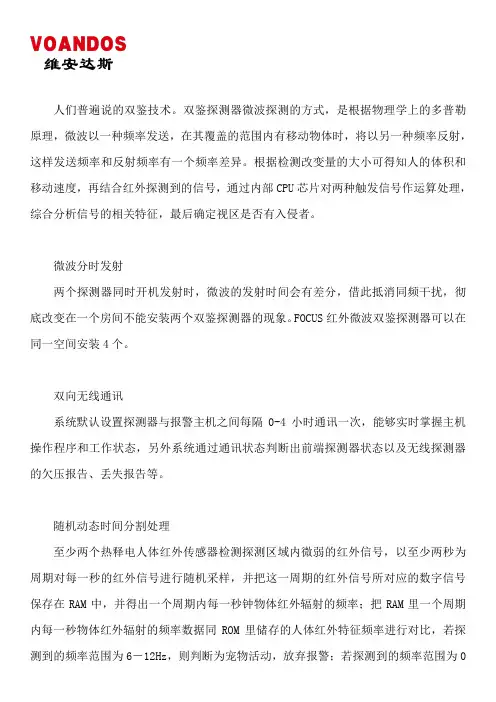

人们普遍说的双鉴技术。

双鉴探测器微波探测的方式，是根据物理学上的多普勒原理，微波以一种频率发送，在其覆盖的范围内有移动物体时，将以另一种频率反射，这样发送频率和反射频率有一个频率差异。

根据检测改变量的大小可得知人的体积和移动速度，再结合红外探测到的信号，通过内部CPU芯片对两种触发信号作运算处理，综合分析信号的相关特征，最后确定视区是否有入侵者。

微波分时发射两个探测器同时开机发射时，微波的发射时间会有差分，借此抵消同频干扰，彻底改变在一个房间不能安装两个双鉴探测器的现象。

FOCUS红外微波双鉴探测器可以在同一空间安装4个。

双向无线通讯系统默认设置探测器与报警主机之间每隔0-4小时通讯一次，能够实时掌握主机操作程序和工作状态，另外系统通过通讯状态判断出前端探测器状态以及无线探测器的欠压报告、丢失报告等。

随机动态时间分割处理至少两个热释电人体红外传感器检测探测区域内微弱的红外信号，以至少两秒为周期对每一秒的红外信号进行随机采样，并把这一周期的红外信号所对应的数字信号保存在RAM中，并得出一个周期内每一秒钟物体红外辐射的频率；把RAM里一个周期内每一秒物体红外辐射的频率数据同ROM里储存的人体红外特征频率进行对比，若探测到的频率范围为6－12Hz，则判断为宠物活动，放弃报警；若探测到的频率范围为0－5Hz，则进行报警。

能量堆积逻辑处理至少两个一高一低设置的热释电人体红外传感器检测微弱的红外信号，把每一秒钟的红外信号对应的数字信号存储在RAM中；判断RAM中每一秒钟内的每个数字信号是否相同，若不同，则判断为宠物活动，并放弃报警，若相同，则把RAM中所存储的这些数字信号数据进行相加运算并且判断相加运算的结果是否落在ROM中对应的人体红外特征数据范围内，若是，则进行报警，若不是，则放弃报警。

超低功耗设计设计上采用微功耗技术，FOCUS无线双元红外探头在静态的电流是9uA，报警时10 uA，带微波的双鉴红外探头工作电流20 uA，报警15mA。

家用防盗报警器的种类一、主动红外探测器主动红外探测器由红外发射器和红外接收器组成，它能够发射一束或多数经过调制过的红外光线投向红外接收器。

发射器与接收器之间没有遮挡物时，探测器不会报警。

有物体遮挡时，接收器输出信号发生变化，探测器报警。

二、震动探测器震动探测器是以探测入侵者进行各种破坏活动时所产生的振动信号作为报警依据，如果入侵者在进行凿墙、钻洞、破坏ATM、撬保险柜等破坏活动时，都会引起这些物体的振动。

以这些振动信号来触发报警的探测器就称为振动探测器。

三、被动红外探测器被动红外探测器有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。

自然界中任何高于绝对温度的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。

人体有恒定的体温，与周围环境温度存在差别。

当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。

四、双鉴探测器为了克服单一技术探测器的缺陷，通常将2种不同技术原理的探测器整合在一起，只有当2种探测技术的传感器都探测到人体移动时才报警的探测器称为双鉴探测器。

五、微波探测器微波探测器应用的是多普勒效应原理。

在微波段，当以一种频率发送时，发射出去的微波遇到固定物体时，反射回来的微波频率不变，即f发=f收，探测器不会发出报警信号。

当发射出去的微波遇到移动物体时，反射回来的微波频率就会发生变化，即f发≠f收，此时微波探测器将发出报警信号。

家用防盗报警器的种类还有很多，比如三鉴探测器和四鉴探测器、双元红外探测器和四元红外探测器等等，而我们在选购这类产品时也应该慎重，尽量选择大的品牌，保障售后，这样才能更好的保护自身的安全。

双鉴探测器的原理及应用所谓双鉴探测器，是指将两种不同技术原理的探测器整合成一体，当两种探测器都报警时才发出报警的装置。

该类探测器是入侵探测器的一种，它兼具两种探测器的优点，误报警率显著降低。

目前，市面主流的双鉴探测器是用微波（或超声波）和被动红外等两种技术复合的探测器。

本文介绍双鉴探测器的原理，探讨了导致失效或误报警的原因。

1 原理概述1.1 微波（或超声波）探测的原理微波探测是利用“多普勒效应”实现目标探测。

1）多普勒效应1842年，奥地利科学家多普勒发现：当声音、光和无线电波等振动源相对于观测者运动时，观测者所收到的振动频率与振动源所发出的频率有所不同。

这种效应被称为“多普勒效应”。

由“多普勒效应”引起的频率变化叫做“多普勒频移”，它与相对速度成正比、与振动的频率成反比，这被称为多普勒原理。

2）微波（或超声波）探测的原理微波探测的原理是，探测器持续发射微波，并接收发射回来的微波信号。

当探测区有目标移动时，利用多普勒原理，即可实现目标探测。

微波探测器的灵敏度取决于：●目标的移动速度；●目标的外形大小；●目标发射能力；●目标与探测器之间的距离微波探测器会根据频率改变的大小来产生相应强度的探测信号。

一般来说，探测灵敏度取决于目标的外形大小以及与探测器的距离。

目标越大，距离越短，探测灵敏度就越高。

图1 微波探测器的原理效果1.2 PIR（被动红外探测）的原理被动红外探测简称为PIR（Passive Infrared Detection），是利用红外辐射特性，感应移动物体与背景物体的温度差异，从而实现目标探测。

在移动物进入探测区域前，现场红外辐射稳定不变，一旦有移动物体进入，则会通过光学系统，将红外线辐射聚到热释电红外传感器上，使其输出比前期更强的电信号，而发出警报。

1）红外辐射特性任何物体，其自身温度只要高于绝对零度（即0K，或-273.15℃），就会不停地产生热辐射，而温度低于1725°C的物体产生的热辐射光谱集中在红外光区域。

双鉴红外探测器工作原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998微波—被动红外复合的探测器，它将微波和红外探测技术集中运用在一体。

在控制范围内，只有二种报警技术的探测器都产生报警信号时，才输出报警信号。

它既能保持微波探测器可靠性强、与热源无关的优点又集被动红外探测器无需照明和亮度要求、可昼夜运行的特点，大大降低探测器的误报率。

这种复合型报警探测器的误报率则是单技术微波报警器误报率的几百分之一。

简单的说，就是把被动红外探测器和微波探测器做在了一起，主要是提高探测性能，减少误报。

除此之外，市场上也有把微波和主动红外、振动探测器、声音探测器等组合的产品，大家可参考说明书了解。

被动红外探测技术是一探测人体红外辐射与背景物体（墙、家具、树木、地形等）红外辐射相比较而产生的差异部分依据的，背景红外辐射量往往是微弱而稳定的。

入侵者（包括各种动物在内）的红外辐射量往往是大的，可以引起警报信号。

如果只用一种技术进行探测，各种动物（如狗、猫、老鼠等）及各种非动物的红外辐射源（如暖气、强灯光、太阳光等）往往也会引起警报的，这种报警是符合工作原理的，专门从事双技术探测器研究的科研人员，将微波探测技术和被动红外探测技术组合在一个机壳里构成一种入侵探测器。

组成的这种双技术探测器，都选用了不同的工作原理的两种技术组合在一起，使从工作原理上无法避免的误报警的到了抑制。

因为双技术探测器要求两种技术都提供报警信息时，才提供一个触发报警信息。

其中任何一种提供报警信息，都不触发报警。

因此使误报问题得到有效的控制，同时也扩大了探测器的使用范围微波红外复合探测器的内部结构下图中是一款有线红外微波复合探测器，其中最上端部分为信号接收、信号处理、信号输出部分；中间为微波探测，下端为红外探测；另外，途中所标的J1、J2等跳线可以调整探测器的性能；许多探测器中还加装了防拆开关，布防状态下如果出现拆机行为，探测器将会立即触发报警；同时，部分厂家的产品将探测器性能自动检测、电池电量检测、信号传输检测等集成到一体，大大增强了产品的性能，但也因成本的增加，价格高出普通红外探测器的两倍以上甚至更多。

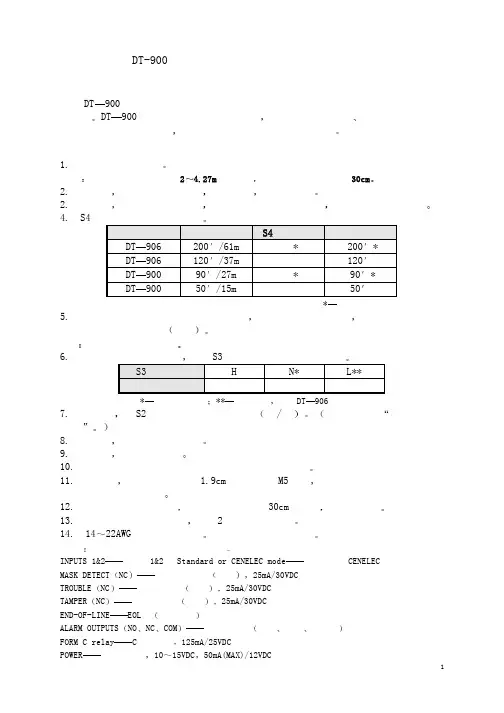

DT-900系列双鉴移动探测器安装使用说明书DT900系列探测器是当今世界上唯一的真正意义上的三技术加微处理器的移动探测器DT900系列探测器由于独特的设计使其具备被动红外微波和用于防遮挡的主动红外三种探测技术实属商业和轻工业场所的理想选择安装步骤1.确定适当的安装高度注探测器的安装高度可在2 4.27m之间选取距天花板的最小距离为30cm2.如图所示将螺丝刀插入槽中压下搭钩并打开前盖2.如图所示将螺丝刀插入槽中旋转被动红外镜片选择器选择所需的探测范围4.用S4开关设置微波的探测范围型号探测范围S4开关设置镜片选择器200*DT906 200/61m开*DT906 120/37m 关 120开*90*DT900 90/27mDT900 50/15m 关 50*出厂缺省设置5.根据所选择的探测范围设置刻度的位置并旋转垂直调节螺丝使箭头对准相对应的探测器的安装高度粗调注在步测时还需进行细调6.根据安装现场的实际情况通过S3开关设置所需的探测灵敏度S3开关设置H N* L**探测器灵敏度高档中档低档*出厂缺省设置**没有连接建议DT906中不使用7.根据需要用S2开关选择比例监控功能开/关详见后面的比例监控设置8.如图所示用螺丝刀取下底盖9.拧松螺丝取下安装平板10.用四个螺丝将安装平板固定于墙面上预定的安装位置11.如图所示在安装螺丝下方1.9cm处固定一个M5螺丝确保在安装探测器后该螺丝能压住墙面防拆开关12.穿过安装平板上的方孔从墙面里拉出大约30cm长的线以方便接线13.将探测器挂到安装平板上并用2个螺丝予以固定14.用1422AWG的导线进行接线具体接线方式如图所示注用绝缘线将导线固定在安装平板上INPUTS 1&2输入端1&2 Standard or CENELEC mode标准模式或CENELEC模式MASK DETECT NC防遮挡输出端常闭25mA/30VDCTROUBLE NC故障输出端常闭25mA/30VDCTAMPER NC防拆输出端常闭25mA/30VDCEND-OF-LINE EOL端接线尾阻ALARM OUTPUTS NO NC COM报警输出端常开常闭公共端FORM C relay C型继电器125mA/25VDCPOWER电源输入端1015VDC50mA(MAX)/12VDC15.拧松位于探测器支撑底座上的水平锁定螺丝16.旋转探测器的机壳至预定的位置粗调如需细调请参见步骤2022注最大旋转角度参考值517.给探测器供电并准备进行步测上电自检将持续90秒在此期间所有的LED灯都持续闪烁如90秒后LED灯还在闪烁这表示在自检过程中探测器发现故障18.沿逆时针方向旋转微波指轮将微波的探测范围调节到最小在步测过程中沿顺时针方向逐步调节微波指轮使微波的探测范围逐步扩大到所希望达到的区域19.对探测器进行步测查看探测器的探测范围是否能达到所需保护的区域并观察探测器是否能正常工作以正常速度行走24步应能点亮LED并触发报警注如果在线自检发现问题探测器被遮挡或比例监控条件不满足LED会呈现某种特定的灯况以报告探测器出了何种故障如果探测区域内无物体移动那么三个LED灯均会熄灭20.要对水平方向进行细调必须先拧松PCB板上的红外水平细调锁定螺丝21.旋转水平细调旋钮使探测器位于理想的位置注细调只能在粗调的基础上向左或向右旋转3度22.拧紧PCB板上的水平细调锁定螺丝23.拧紧位于探测器支撑底座上的水平锁定螺丝24.取下PCB板上的跳线J5使LED灯在结束步测以后不再闪烁25.装上探测器的顶盖和底盖安装过程完毕安装位置安装探测器时要注意使探测器对准房间内并避开窗户开动的机器及冷热源同时确保你所希望保护的区域处于探测器的直视范围之内如果红外被遮挡探测器将无法报警防拆开关探测器上装有外壳防拆和墙面防拆开关使用墙面防拆时应在墙上固定一个螺丝用以压下墙面防拆开关接线极性反接不会损坏探测器探测器上留有用于进线的预制孔比例监控模式对DT900系列所探测到的被动红外和微波事件比例监控电路会分别进行计数然后通过两者触发次数之比来判断两种技术的工作是否正常用S2开关可以设置比例监控模式见步骤7模式1将S2开关设置到位置1在该模式下如果触发了32次被动红外事件而微波事件一次都未触发或触发了128次微波事件而被动红外事件一次都未触发那么探测器将向外界报告故障模式2将S2开关设置到位置2在该模式下如果触发了16次被动红外事件而微波事件一次都未触发或触发了16次微波事件而被动红外事件一次都未触发那么探测器将向外界报告故障注一般建议不使用模式2如将S2开关设置在OFF位置那么比例监控电路将不起作用如果比例监控发现问题故障输出端将处于开启状态同时LED也将以某种特定的闪烁方式比例监控故障灯况表示比例失配紧接着探测器将进行自检以确定问题是否来自探测器自身内部如果自检发现问题将以三个LED灯同时快闪自检故障灯况来替换先前的比例监控灯况如果自检没有发现问题LED继续显示先前的比例监控灯况而故障输出端继续处于开启状态这表明问题是使用不当所造成的诸如环境因素的影响此时应对探测器进行步测以找出原因排除故障输入模式DT900系列备有两种工作模式标准模式遥控LED的开/关和遥控启动自检和欧洲的两线制CENELEC模式输入端1&2取下跳线J4安装上跳线J6可使探测器处于标准模式取下跳线J6可使探测器处于CENELEC模式见图1表1 标准模式装上跳线J6输入电平高电平/悬空低电平输入端1 LED关闭 LED开启输入端2 正常工作状态启动自检注如在标准模式下只使用输入端2遥控启动自检需装上跳线J4表2 CENELEC模式取下跳线J6工作模式警戒模式步测模式备用模式遥控自检模式输入端1 高电平低电平高电平低电平输入端2 高电平高电平低电平低电平警戒模式LED关闭报警记忆开启步测模式LED开启故障指示开启报警记忆指示开启通常用于步测备用模式LED关闭微波源振荡器停止工作报警继电器的触点状态被锁定在进入备用模式前的状态故障输出开启报警记忆指示开启报警记忆关闭在该模式下探测器处于休眠状态遥控自检模式LED关闭微波源振荡器继续工作报警继电器继续工作报警记忆指示关闭故障指示关闭这种模式能遥控探测器启动自检在线自检防遮挡输出端在自检过程中维持低电平如果探测器通过了所有的自检项目报警继电器会被激活一秒钟故障排除垂直方向的调节由于具体的安装位置不尽相同因此需要对探测器进行垂直方向的细调在步测过程中如果红外的探测范围太小需沿逆时针方向旋转垂直调节螺丝如果红外的探测范围太大需沿顺时针方向旋转垂直调节螺丝见步骤5自检探测器的微处理器在下述情况下自动进行自检探测器上电安装员启动自检遥控启动自检定时自检正常工作情况下每小时进行一次自检如果自检发现问题故障继电器跳开三个LED灯全部闪烁直至问题解决如果故障一直持续下去LED灯将连续闪烁这表明探测器本身有问题需送修故障记忆如果在你看到故障灯况以前该灯况已经消失你可以把灯况从存储器中调出来探测器只能存储最近的一个LED灯况若要调出灯况首先要打开前盖见步骤2用一个小螺丝刀短路PCB板上的两个短路测试点探测器就会显示当时的故障灯况再次短路两个测试短路点就能清除灯况记忆并启动自检防遮挡DT900系列探测器每隔8秒钟自动发出一束主动红外光束用以防止用物件遮挡或覆盖探测器的企图如果DT900/DT906被遮挡或覆盖了如用一盒子那么所发出的主动红外光束将被反射回探测器如果探测器接收到连续两个被反射回来的主动红外光束探测器上的红色和绿色的LED就会同时快闪防遮挡故障灯况防遮挡继电器也会跳开比例监控表3列出了比例监控电路报告的两种故障灯况用户可按如下步骤进行处理查看故障灯况保护区内无运动物体时对探测器进行步测观察LED灯的反应查对表3找出可能导致探测器出现故障的原因并采取相应的措施予以解决表3 比例监控故障灯况一览表故障灯况* 步测时 LED的反应PIR 报警 MW PIR 报警 MW 问题类型可能原因(绿) (红) (黄) (绿) (红) (黄)MW环境问题比例失配 MW不稳定MW感应区过长故障灯况消失 PIR被遮挡PIR感应区过长比例失配 PIR指向错误PIR失灵PIR环境问题比例失配 PIR不稳定故障灯况消失 MW感应区过短比例失配 MW感应区过短MW失灵注 =LED慢闪 =LED熄灭*此时的故障灯况指的是保护区内无运动物体时所显示的灯况产品特性探测范围DT90612010/2001537m3m/61m5mDT9005040/907015m12m/27m21m报警继电器励磁C型25VDC/125mA22保护电阻电源供电1015VDC35mA MAX/12VDC交流纹波3V P P/12VDC抗白光干扰6500LUX抗辐射干扰30V/m10MHZ1000MHZ故障继电器非励磁B型常闭30VDC/25mA防遮挡继电器非励磁B型常闭30VDC/25mA输入端1&20 1.5V低电压输入端有效5V以上输入端无效灵敏度探测视区内以正常步速行走24步防拆开关墙面和前后盖防拆30VDC/25mA红外探测视区200/61m远区1个中远区3个中区2个次中区2个近区4个俯视区1个120/37m远区3个中远区2个中区2个近区4个俯视区1个90/27m远区11个中远区9个中区8个次中区6个近区4个俯视区1个50/15m远区9个中远区8个中区6个近区4个俯视区1个工作温度049/32120F相对湿度5%95%无霜外形尺寸20cm16.5cm15.2cm8 6.56净重 1.36kg毛重 1.6kg权威认证CE FCC Industry Canada DTI。

DUO200说明书1、产品介绍DUO200是一种高性能的微机控制双鉴探测器，他基于两种物理现象，即由人体发出的红外线和人在微波领域内活动产生的多普勒效应。
