cad制图 练习题

CAD制图题库解释：化工设计院数量：共计460题（附样题一套）单选题（1~279）1、化工制图“CAD”的含义是（ a ）A.计算机辅助设计的简称B.一种专门软件的名称C.一种文件格式的代号D.专用于化工制图的机器2、“打开”和“保存”按钮是在哪一个工具栏上（b）A“CAD标准”工具栏B、“标准”工具栏C、“布局”工具栏D、“UCS”工具栏3、关于快捷帮助的说法错误的是（c）A．在信息选择板上B、当处于锁定状态是，他提供命令相关操作列表C、获得正在使用命令的帮助D、快捷帮助也可以为对话框提供帮助4、AutoCAD软件的基本图形格式为（d）A.*.MPAD.*.LINC.*.LSPD.*.DWG5、弹出“设计中心”的快捷键为（B）A、CTRL+1B、CTRL+2C、CTRL+3D、CTRL+46、计算记得软件可分为哪几类（c）A．CAD软件，仿真软件、分析软件B．C语言、fortran语言、PASCAL语言C．系统软件，支撑软件、应用软件D．DOS系统、windows系统、UNIX系统7、为了提高绘图速速，可以调用最近刚用过的一些命令，方法是：（a）A．鼠标空闲时，在绘图区右键，从快捷菜单中选择“最近使用命令”B．鼠标空闲时，在命令窗口右键，从快捷菜单中选择“最近使用命令”C．鼠标空闲时，在工具栏右键，从快捷菜单中选择“最近使用命令”D．A和B8、AutoCAD中，自动存盘时间间隔，存储在（c）系统变量。

A.savefilepathB.SA VEFILEC.SA VETIMED.ISA VEBAK9、关于计算机标识码，错误的说法是（d）A.标识码可用于在计算机之间传输产品许可证B.计算甲标识码存储在传输文件或传输代码中C.对家算机所做的任何更改如果影响到计算机标识码，则会破坏许可证并使之无效D.由于计算机本身的操作系统分配给计算机的唯一计算机标识符10、在“图形修复管理器”中，双击“备份文件”中列出的顶层图形节点，一下那种未见不可能出现在该节点的相关文件中（c）A.自动保存的文件D.程序失败是保存的还没有修复的图形文件C.原始图形文件D.图形备份文件11、在AutoCAD中保存文件的安全选项是（b）A.自动锁定文件B.密码和数字签名C.用户和密码D.数字化签名12、许可证借用可以使用什么完成（b）A.AutoCADB.许可证转移实用程序C.FLEXLmD.以上都不准确13、在启动向导中，AutoCAD实用的样板图形文件的扩展名是什么（b）A.*.DWGD.*.DWTC.*.DWKD.*.TEM14、若选择了“清除屏幕”后，以下哪个部分不会显示在绘图界面中（b）A．菜单栏B．状态栏C．命令窗口D．工具栏15、在“图像管理器”对话框中，点击“细节（T）……”按钮，不可以查看图像的哪类详细信息（b）A．分辨率B．对比度C．当前AutoCAD单位D．图像像素大小16、下列哪个操作不是关闭图形文件(a)A．单击绘图窗口右上角的关闭按钮B．下拉菜单“文件/关闭（C）”C．命令行输入CLOSED．命令行输入EXIT17、对“动态输入”不起开关作用的操作是（b）A．F12B．F11C．点击状态按钮DYND．通过“草图设置”对话框18、多文档的设计环境允许（a）A．同时打开多个文档，但只能在一个文档上工作B．同时打开多个文档，在多个文档上工作C．只能打开一个文档，但可在多个文档上工作D．不能在多个文档之间复制粘贴19、当设置了多个对象捕捉模式后，光标靠近某个位置可能回捕捉的不愿得到的点，要便利其他捕捉模式可以（a）A．shiftB．ctrlC．altD．tab20、在模型空间和图纸空间之间切换的方法错误的是（b）A．单击工作环境左下角“布局x”选项卡换到图纸空间B．在命令行中输入mspace将工作会昂经转换为图纸空间C．当系统变量tilemode的值为0时，工作环境为图纸空间D．单击状态栏中的“模型”按钮，奖工作环境切换为图纸空间22、关于pagesetup命令的功能，以下说法不正确的是（d）A．可以创建心的页面设置B．修改现有的页面设置C．为当前布局或图纸指定已存在的页面设置D．向其他图纸中输出已有的页面设置23、在恢复选定命名图层状态时，可以指定所要恢复的图层状态设置和图层特性，下面哪项不是（d）A．开/关。

cad制图练习题（打印版）### CAD制图练习题（打印版）#### 一、基础绘图练习目的：熟悉CAD软件的基础操作，包括直线、圆、矩形等基本图形的绘制。

练习内容：1. 绘制一个长100mm，宽50mm的矩形。

2. 在矩形内部绘制一个直径为40mm的圆。

3. 绘制两条垂直于矩形长边的直线，距离长边各20mm。

4. 绘制一个与圆相切的正方形，边长为30mm。

注意事项：- 确保所有图形的尺寸准确无误。

- 使用合适的图层和线型以区分不同的图形元素。

#### 二、复杂图形绘制目的：提高对复杂图形绘制的掌握程度，包括图形的组合与变换。

练习内容：1. 绘制一个五边形，边长为60mm。

2. 在五边形的每个顶点处绘制一个半径为20mm的圆。

3. 将五边形的每个边延长50mm。

4. 绘制一个与五边形内切的正六边形。

注意事项：- 注意图形的对称性和比例。

- 练习使用镜像、旋转等变换工具。

#### 三、三维图形绘制目的：掌握三维图形的绘制技巧，理解三维空间中图形的表达。

练习内容：1. 绘制一个长方体，长100mm，宽80mm，高50mm。

2. 在长方体的顶部绘制一个直径为60mm的圆柱体。

3. 使用拉伸命令，将五边形拉伸成五棱柱，高度为30mm。

4. 绘制一个圆锥体，底面直径为40mm，高度为60mm。

注意事项：- 理解三维坐标系和视图转换。

- 练习使用不同的视图来观察和编辑三维图形。

#### 四、工程图绘制目的：学习工程图的绘制方法，包括尺寸标注、公差标注等。

练习内容：1. 根据前述练习绘制的图形，为其添加尺寸标注。

2. 为长方体的长、宽、高添加公差标注。

3. 为五边形的边长添加角度标注。

4. 绘制一个简单的装配图，包括两个以上的组件，并为其添加装配尺寸。

注意事项：- 学习并掌握尺寸标注的规则和方法。

- 理解公差的概念，并能够正确标注。

#### 五、综合应用练习目的：综合运用CAD制图技能，完成一个小型项目的设计。

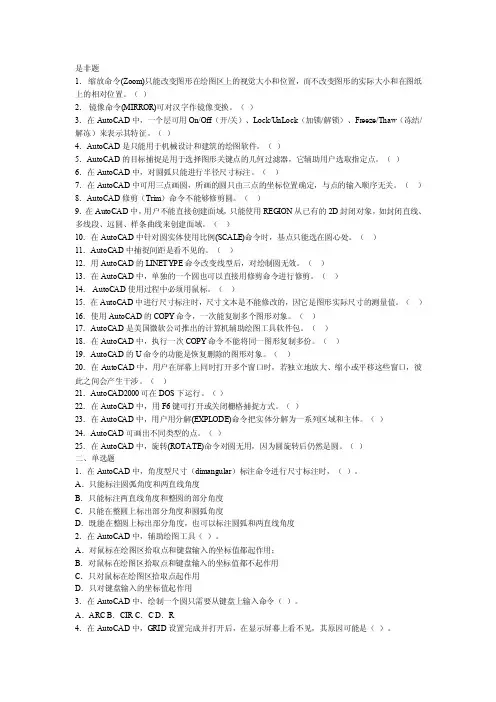

是非题1．缩放命令(Zoom)只能改变图形在绘图区上的视觉大小和位置，而不改变图形的实际大小和在图纸上的相对位置。

（）2．镜像命令(MIRROR)可对汉字作镜像变换。

（）3．在AutoCAD中，一个层可用On/Off（开/关）、Lock/UnLock（加锁/解锁）、Freeze/Thaw（冻结/解冻）来表示其特征。

（）4．AutoCAD是只能用于机械设计和建筑的绘图软件。

（）5．AutoCAD的目标捕捉是用于选择图形关键点的几何过滤器，它辅助用户选取指定点。

（）6．在AutoCAD中，对圆弧只能进行半径尺寸标注。

（）7．在AutoCAD中可用三点画圆，所画的圆只由三点的坐标位置确定，与点的输入顺序无关。

（）8．AutoCAD修剪（Trim）命令不能够修剪圆。

（）9．在AutoCAD中，用户不能直接创建面域，只能使用REGION从已有的2D封闭对象，如封闭直线、多线段、远圆、样条曲线来创建面域。

（）10．在AutoC AD中针对圆实体使用比例(SCALE)命令时，基点只能选在圆心处。

（）11．AutoC AD中捕捉间距是看不见的。

（）12．用AutoC AD 的LINETYPE命令改变线型后，对绘制圆无效。

（）13．在AutoC AD中，单独的一个圆也可以直接用修剪命令进行修剪。

（）14． AutoC AD使用过程中必须用鼠标。

（）15．在AutoC AD中进行尺寸标注时，尺寸文本是不能修改的，因它是图形实际尺寸的测量值。

（）16．使用AutoCAD的COPY命令，一次能复制多个图形对象。

（）17．AutoC AD是美国微软公司推出的计算机辅助绘图工具软件包。

（）18．在AutoC AD中，执行一次COPY命令不能将同一图形复制多份。

（）19．AutoC AD的U命令的功能是恢复删除的图形对象。

（）20．在AutoCAD中，用户在屏幕上同时打开多个窗口时，若独立地放大、缩小或平移这些窗口，彼此之间会产生干涉。

CAD制图测试题及其答案姓名：［填空题］*1.1.样条曲线不能用下面的—命令进行编辑（）［单选题］*A、删除B、移动C、修剪D、分解正确答案）2.2.AUTOCAD软件的设计特点是（）［单选题］*A、参数化强B、可视化强C、界面友好D、精确正确答案）1.3.编辑工具中，不能实现“改变位置”功能的是（）。

［单选题］*A、移动B、比例（正确答案）C、旋转D、阵列4.AutoCAD中可以给图层定义的特性不包括（）［单选题］*A、颜色B、线宽C 、打印/不打印D 、透明/不透明（正确答案）5. 5.在CAD 中为一条直线制作平行线用什么命令（）【单选题|A.移动B.镜像C.偏移（正确答案）D.旋转6. 系统默认的画圆弧方式是（）。

［单选题］*A.顺时针B.逆时针।正确答案）自定义随机7 .机械制图中的三个基本视图是（）［单选题］* 左视图（正确答案）左视图左视图左视图8 .倒圆角的命令是（）［单选题］求A.倒角9 .圆角（正确答案）C 修剪D.比例 A.主视图 B.主视图 C.后视图 D.后视图 俯视图 仰视图 仰视图 俯视图10捕捉一个线的端点使用的命令是（）［单选题］*A.中点B.端点（正确答案）C.节点D.最近点10.CAD中作出的图形是一种（）［单选题］*A.矢量图（正确答案）B.位图C.图画D.以上都不对11.使用缩放功能能改变图形的（）［单选题］*A.实际尺寸B.显示比例（正确答案）C,坐标位置D.旋转角度12.CAD的中文意思是（）［单选题］*A.计算机辅助制造B.计算机辅助教学C.计算机辅助设计（正确答案）D.计算机辅助指导13.中心轴的主要功能是为一些对称的图素或回转体截面图形创建一条中心线，绘制的线型为（）［单选题］*A.多段线B.多重线C.点划线（正确答案）D.构造线14.哪一个是AutoCAD标准文件的后缀命（）［单选题］*A.*.dwg（正确答案）B.*.dwsC.*.dwfD.*.chx15.取消命令执行的键是：（）［单选题］*A按ENTER键B按ESC键（正确答案）C按鼠标右键D按F1键16.CAD中最常用的字体是［单选题］*狂草华文行书仿宋或黑体正确答案）舒体17.复制（拷贝）的命令是［单选题］*CO（正确答案）PLPOLME18 .剖面线的线型是？（）［单选题］*粗实线细实线（正确答案）虚线19.AUTOCAD初学者绘图时需要注意（）地方？［单选题］*绘图区图标栏下边提示行（正确答案）20.AUTOCAD平移图形用鼠标进行（）操作？［单选题］*左键单击滚轮按压（正确答案）右键单击21.尺寸数字不可被任何图线所通过，否则必须将图线断开。

2022年秋季期《CAD制图》期末考试试卷1、AutoCAD允许一幅图包含（）层。

[单选题] *A、8个B、4个C、无限制(正确答案)D、16个2、绘制图形时，打开正交模式的快捷键（） [单选题] *A、F4B、F6C、F8(正确答案)D、F103、改变图形实际位置的命令是： [单选题] *A.MOVE或PANB.MOVE(正确答案)C.PAND.OFFSET4、AUTOCAD的坐标体系包括世界坐标系和（） [单选题] *A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系(正确答案)5、CAD原文件格式是（） [单选题] *A、*.dwg(正确答案)B、*.dxfC、*.dwtD、x.dws6、在机械制图中，一般要求字体为（） [单选题] *A 、仿宋体B 、宋体C 、长仿宋体(正确答案)D 、黑体7、画一个圆与三个对象相切,应使用Circle中哪一个选项( ) [单选题] *A、相切、相切、半径B、相切、相切、相切(正确答案)C、3点D、圆心、直径8、下列编辑工具中，不能实现“改变位置”功能的是（） [单选题] *A、移动B、比例(正确答案)C、旋转D、阵列9、移动圆对象，使其圆心移动到直线中点，需要应用（） [单选题] *A、正交B、捕捉C、栅格D、对象捕捉(正确答案)10、在下列命令中，可以复制并旋转原对象的是（） [单选题] *A、复制命令B、剪切C、镜像命令D、阵列(正确答案)11、在文字输入中，表示特殊字符“度”的代码是（） [单选题] *A、%%oB、%%d(正确答案)C、%%pD、%%c12、在CAD中为一条直线制作平行线用什么命令 [单选题] *A、移动B、镜像C、偏移(正确答案)D、旋转13、在绘制直线时可以使用以下（）快捷键。

[单选题] *A、CB、L(正确答案)C、PAND、A13、在AutoCAD中可以给图层定义的特性不包括。

[单选题] *A、颜色B、线宽C、打印/不打印D、透明/不透明(正确答案)14、CIRCLE命令中的“T”选项指的画圆方式是（）。

专业、班级 __________________ 学号 ______________ ____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。

2．(本小题5分)已知主、左两视图，正确的俯视图是________。

(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。

三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。

2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。

工程制图期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。

（）5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。

四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

xzy H y W(b')a'五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

CAD工程制图课程一单选题 (共136题，总分值136分 )1. SHADE命令的作用是（）。

（1 分）A. 消隐B. 着色C. 渲染D. 重生成2. 在手工绘图里，分规、曲线板操作在AutoCAD中如何取代（）。

（1 分）A. 使用DIVIDE、SPLINE命令B. 使用BHATCH、PLINE命令C. 使用DIVIDE、ARC命令D. 使用MEASURE、PLINE命令3. 正等轴测投影图三条轴线间的夹角是（）。

（1 分）A. 45°B. 90°C. 120°D. 135°4. 有关夹点的功能，以下叙述何者为非（）。

（1 分）A. 就是针对图形顶点来编辑的命令B. 通过快速的拉动夹点，就可以变更图元顶点的位置C. 用来增加图元的顶点，以增加它的平滑度D. 也可以用来复制或旋转图形5. 下面哪一种线用粗实线绘制（）。

（1 分）A. 轮廓线B. 中心线C. 轴线D. 虚线6. 当前的用户坐标系可以有个（）。

（1 分）A. 一个B. 二个C. 三个D. 四个7. 在空间两直线相对位置有几种（）。

（1 分）A. 1种B. 4种C. 3种D. 无数种8. 主视图与左视图（）。

（1 分）A. 长对正B. 高平齐C. 宽相等9. 下述哪一个命令不可以在AutoCAD中画平行线（）。

（1 分）A. COPY+B. ARRAYC. OFFSETD. MOVE10. 以下哪一个命令选项可以用来看到整张图形（）。

（1 分）A. ZOOM命令的LIMITS选项B. ZOOM命令的LIMITS选项C. ZOOM命令的PREVIEW选项D. ZOOM命令的WINDOW选项11. 在AutoCAD的ELLIPSE命令里，与「等轴测圆(I)」选项里，连续按哪一个键可以用来控制三种轴向画出等轴测椭圆（）。

（1 分）A. ＜F1＞键B. ＜F5＞键C. ＜F7＞键D. ＜F8＞键12. 画圆内接正多边形可直接用半径来作图者为（）。

CAD制图练习题1、判断题(1)AutoCAD是美国微软公司推出的计算机制图软件。

( ) (2)CAD中图块做好后，在插入时，可以放大或旋转。

( )(3)所有的命令都可以采用键盘输入(即快捷方式)以提高绘图制度，快捷方式的字母可( ) 由用户自己来定义。

(4)使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

( )(5)AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开( ) (6)不可以对使用矩形命令所绘制的矩形进行倒角操作。

( )(7)"正交"模式不能控制键盘输入的坐标点的位置，只能控制鼠标拾取点的方位。

( )(8)AutoCAD系统中，MIRROR命令可以绘出对称的图形，但原图不再保留。

( )(9)在一个图层上可以画多种线型。

( )(10)在AutoCAD中所有图层均可加锁，也可以关闭所有图层。

( )(11)在AutoCAD中默认图层为0层，它是不可以删除的。

( )(12)在AutoCAD中任何图形都是可以分解的( ) (13)AutoCAD中绘图当前点为(100，100)，则点的坐标输入:(110，110)或(@10，10)或(@10<45)表示同一个点(( )(14)在AutoCAD中所有图层均可加锁，也可以关闭所有图层。

( )(15)AutoCAD的默认的角度的正向是顺时针( ) 2、选择题(1)[缩放] (Z00M)命令在执行过程中改变了( )D(A) 图形的界限范围大小 (B) 图形的绝对坐标 (C) 图形在视图中的位置 (D) 图形在视图中显示的大小(2)要快速显示整个图限范围内的所有图形，可使用( )命令。

D(A) “视图”|“缩放”|“窗口”(B) “视图”|“缩放”|“动态”(C) “视图”|“缩放”|“范围”(D) “视图”|“缩放”|“全部”(3)应用相切、相切、相切方式画圆时:B(A) 相切的对象必须是直线(B) 不需要指定圆的半径和圆心。

cad工程制图练习题在工程设计和制造过程中，CAD（计算机辅助设计）工程制图是一个非常重要的环节。

通过CAD软件，工程师能够将想法转化为精确的图纸，为后续的制造和施工提供准确的依据。

为了帮助大家更好地掌握CAD工程制图技巧，本文将提供一些练习题，帮助读者熟悉CAD 软件的操作和绘图方法。

1. 练习题一：创建一个简单的平面图请使用CAD软件创建一个简单的平面图，要求如下：1）绘制一个矩形，长50mm，宽30mm；2）在矩形的中心点处标注一个圆，半径为15mm；3）绘制一个直线，连接矩形的两个对角线的中点。

2. 练习题二：创建一个三维物体模型请使用CAD软件创建一个简单的三维物体模型，要求如下：1）创建一个正方体，边长为50mm；2）在正方体的一个侧面上绘制一个圆，直径为20mm；3）将该圆拉伸成一个柱体，高度为60mm；4）绘制一个椭圆，放置在正方体的上方。

3. 练习题三：绘制工程图纸请使用CAD软件绘制一个简单的工程图纸，要求如下：1）创建一个图纸的标题栏，包括项目名称、图纸编号和日期；2）绘制图纸的边框和视图区，包括主视图、俯视图和剖视图；3）在主视图中绘制一个正方体，边长为100mm；4）在俯视图和剖视图中标注正方体的尺寸；5）绘制一个图例，说明图纸中所使用的符号和图例。

4. 练习题四：绘制建筑平面图请使用CAD软件绘制一个简单的建筑平面图，要求如下：1）绘制建筑物的外墙，包括房间的分隔和门窗的位置；2）绘制房间的内部布局，包括墙体、家具和设备的位置；3）标注房间的尺寸和门窗的大小；4）添加建筑物的名称和图例。

5. 练习题五：绘制机械零件图纸请使用CAD软件绘制一个简单的机械零件图纸，要求如下：1）绘制零件的主视图、俯视图和侧视图；2）标注零件的尺寸和加工要求；3）添加零件的名称、图号和材料信息；4）绘制零件的剖视图，并标注剖视图的尺寸和加工要求。

通过以上练习题，读者可以逐步提高自己的CAD工程制图能力，熟悉CAD软件的操作和绘图方法。

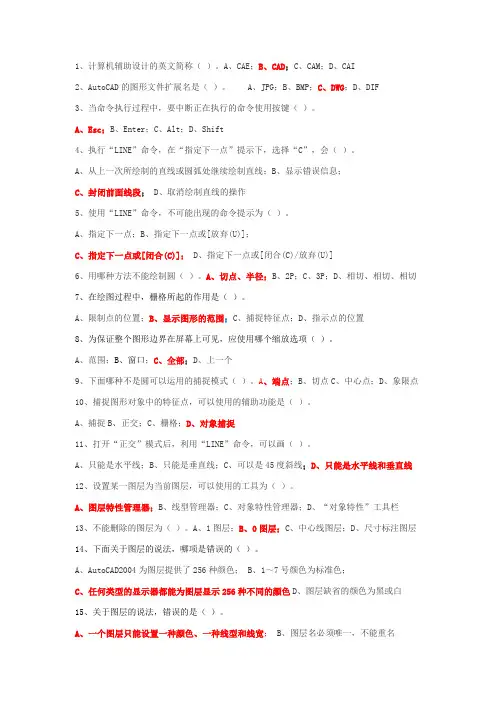

1、计算机辅助设计的英文简称（）。

A、CAE；B、CAD；C、CAM；D、CAI2、AutoCAD的图形文件扩展名是（）。

A、JPG；B、BMP；C、DWG；D、DIF3、当命令执行过程中，要中断正在执行的命令使用按键（）。

A、Esc；B、Enter；C、Alt；D、Shift4、执行“LINE”命令，在“指定下一点”提示下，选择“C”，会（）。

A、从上一次所绘制的直线或圆弧处继续绘制直线；B、显示错误信息；C、封闭前面线段；D、取消绘制直线的操作5、使用“LINE”命令，不可能出现的命令提示为（）。

A、指定下一点；B、指定下一点或[放弃(U)]；C、指定下一点或[闭合(C)]；D、指定下一点或[闭合(C)/放弃(U)]6、用哪种方法不能绘制圆（）。

A、切点、半径；B、2P；C、3P；D、相切、相切、相切7、在绘图过程中，栅格所起的作用是（）。

A、限制点的位置；B、显示图形的范围；C、捕捉特征点；D、指示点的位置8、为保证整个图形边界在屏幕上可见，应使用哪个缩放选项（）。

A、范围；B、窗口；C、全部；D、上一个9、下面哪种不是圆可以运用的捕捉模式（）。

A、端点；B、切点C、中心点；D、象限点10、捕捉图形对象中的特征点，可以使用的辅助功能是（）。

A、捕捉B、正交；C、栅格；D、对象捕捉11、打开“正交”模式后，利用“LINE”命令，可以画（）。

A、只能是水平线；B、只能是垂直线；C、可以是45度斜线；D、只能是水平线和垂直线12、设置某一图层为当前图层，可以使用的工具为（）。

A、图层特性管理器；B、线型管理器；C、对象特性管理器；D、“对象特性”工具栏13、不能删除的图层为（）。

A、1图层；B、0图层；C、中心线图层；D、尺寸标注图层14、下面关于图层的说法，哪项是错误的（）。

A、AutoCAD2004为图层提供了256种颜色；B、1～7号颜色为标准色；C、任何类型的显示器都能为图层显示256种不同的颜色D、图层缺省的颜色为黑或白15、关于图层的说法，错误的是（）。

一、单项选择（每题1分，共20分）1、以下说法正确的是（ C ）A、逆时针角度为正值B、顺时针角度为负值C、角度的正负要依据设置D、以上都不对2、要表明绝对位置为5，5的点的方式是：（ C ）A、@5，5B、#5，5C、5，5D、5〈53、要表示离现在对象4单位远，成37度角的点用（ B ）表示A、4〈37B、@4〈37C、4，37D、37〈44、在CAD中为一条直线制作平行线用什么命令最简单（C）A.移动B.镜像C.偏移D.旋转5、一个完整的尺寸由哪几部分组成（D）A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头6、AUTOCAD中用于绘制圆弧和直线结合体的命令为（C）A.圆弧B.构造线C.多段线D.样条曲线7、下列不属于图层设置的范围有CA.颜色B.线宽C.过滤器D.线型8、下列选项中，不属于图层状态控制的有（B）A.冻结/解冻B.修改C.开/关D.解锁/锁定9、要修改CAD的绘图背景色，应选择（C）。

A：格式-图层B：工具-草图设置C：工具-选项D：绘图-图案设置10、图案填充命令，要求（C）。

A：全是直线或圆弧B：有相同的颜色和线型C：构成封闭区域D：在同一层上11、在CAD下，若重复使用某个命令，应用（A）键。

A：回车B：空格C：ALT D：CTRL12、以下关于图层的说法中，正确的是（C）。

A：各图层的颜色、线型、宽度在设置好后不能修改B：各图层的原点以轴向可以不同C：当前层可关闭但不能被冻结D：0层可以被删除也可以改名13、在插入块对话框中，需给定（D）。

A：插入点B：缩放比例C：旋转D：以上都有14、为了保持图形实体的颜色与该图形实体所在层的颜色一致，应设置该图形实体的颜色特性为（B）。

A：随块B：随层C：白色D：任意15、若标注两点间的水平距离，应采用（C）。

A：坐标标注B：对齐标注C：线性标注D：直径标注16、倒圆角指令的快捷键是（B）A：C B：F C：E D:P17、下面哪种对象不能用于OFFSET偏移命令（D）A.直线B.多边形C.样条曲线D.面域18、AutoCAD 中可以建立_____个UCS 坐标。

CAD制图练习题一、基本操作类1. 请在CAD软件中新建一个空白图纸，并设置图幅为A3大小。

2. 练习使用CAD的直线、矩形、圆等基本绘图命令。

3. 利用图层管理功能，创建至少三个图层，并分别设置不同的颜色和线型。

4. 练习使用移动、复制、旋转、缩放等编辑命令。

5. 学会使用修剪、延伸、打断等修改命令。

二、绘图技巧类1. 绘制一个正五边形，并标注其边长和面积。

2. 绘制一个直径为100mm的圆，并在圆内绘制一个正方形，使正方形的四个角分别与圆相切。

3. 绘制一个长方体，并标注其长、宽、高尺寸。

4. 绘制一个等边三角形，并将其旋转30度。

5. 绘制一个直径为200mm的圆，并在圆上等分绘制8个半径为50mm的圆弧。

三、标注与文字类直线段圆角度半径图纸名称设计单位设计人审核人3. 练习使用多行文字和单行文字命令，分别输入一段说明性文字。

四、布局与打印类1. 创建两个布局，分别为“立面图”和“平面图”。

2. 在“立面图”布局中，设置合适的视口比例，并显示立面图内容。

3. 在“平面图”布局中，设置合适的视口比例，并显示平面图内容。

4. 练习使用打印样式表，为图纸添加颜色和线型。

5. 设置打印范围，将图纸打印到A3纸张上。

五、综合应用类墙体门窗楼梯标注尺寸轴承座齿轮螺栓标注尺寸和公差电源开关电阻电容标注线路和元件名称六、三维建模类1. 使用CAD软件创建一个简单的长方体模型，并对其进行表面渲染。

2. 绘制一个球体，并将其切割成两半，展示内部结构。

3. 建立一个圆锥体，并标注其底面半径和高。

4. 创建一个组合体模型，包含圆柱、圆锥和球体。

5. 练习使用三维阵列和三维镜像命令，三维模型布局。

七、图纸管理类1. 将已完成的三张图纸合并为一个文件，并分别命名为“立面图”、“平面图”和“细部图”。

2. 练习使用外部参照功能，将一张图纸作为参照插入到另一张图纸中。

3. 使用块命令，创建一个标准图块，并将其插入到多个图纸中。

大学cad考试制图试题及答案一、选择题（每题2分，共40分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 以下哪个选项不是CAD中图层属性的设置？A. 颜色B. 线型C. 线宽D. 透明度答案：D3. 在CAD中，如何快速选择所有同一类型的图元？A. 使用“快速选择”工具B. 使用“过滤”工具C. 使用“选择”工具D. 使用“查找”工具答案：A4. 在CAD中，如何将一个对象复制到另一个位置？A. 使用“复制”命令B. 使用“移动”命令C. 使用“镜像”命令D. 使用“偏移”命令答案：A5. 在CAD中，如何绘制一个圆形？A. 使用“CIRCLE”命令B. 使用“ARC”命令C. 使用“POLYLINE”命令D. 使用“RECTANGLE”命令答案：A6. 在CAD中，如何将多个对象组合成一个块？A. 使用“GROUP”命令B. 使用“BLOCK”命令C. 使用“WBLOCK”命令D. 使用“MINSERT”命令答案：B7. 在CAD中，如何设置绘图单位？A. 使用“UNITS”命令B. 使用“SCALE”命令C. 使用“LIMITS”命令D. 使用“ZOOM”命令答案：A8. 在CAD中，如何测量两点之间的距离？A. 使用“DISTANCE”命令B. 使用“MEASUREMENT”命令C. 使用“DIMENSION”命令D. 使用“LENGTHEN”命令答案：A9. 在CAD中，如何创建一个多段线？A. 使用“LINE”命令B. 使用“POLYLINE”命令C. 使用“SPLLINE”命令D. 使用“ARC”命令答案：B10. 在CAD中，如何将一个对象旋转到特定角度？A. 使用“ROTATE”命令B. 使用“SCALE”命令C. 使用“MIRROR”命令D. 使用“ARRAY”命令答案：A二、填空题（每题3分，共30分）1. 在CAD中，使用____命令可以创建一个矩形。

cad3d制图练习题CAD 3D制图练习题现代技术的迅猛发展使得计算机辅助设计（CAD）在各个行业中得到了广泛的应用。

在工程设计领域，CAD 3D制图成为了不可或缺的工具。

通过CAD软件，设计师可以将二维设计图转化为三维模型，从而更好地理解和展示设计方案。

为了提高CAD 3D制图的技能，设计师们经常会进行练习题。

一、练习题1：创建一个简单的立方体模型在CAD软件中，创建一个简单的立方体模型是一个基本的练习题。

首先，我们需要确定立方体的尺寸，比如边长为10个单位。

然后，选择绘制立方体的命令，并指定立方体的起点和终点。

在创建过程中，可以通过调整视角来查看立方体的不同面。

此外，还可以选择不同的渲染效果，如线框模式、实体模式或者表面模式，以便更好地展示立方体的外观。

二、练习题2：创建一个复杂的建筑模型在CAD 3D制图中，创建一个复杂的建筑模型是一个较为高级的练习题。

设计师可以选择一个具体的建筑物作为参考，然后尝试将其转化为三维模型。

在创建过程中，需要注意建筑物的各个细节，如窗户、门、楼梯等。

此外，还可以添加材质和纹理，以使建筑物更加逼真。

通过完成这样的练习题，设计师可以提高对建筑设计的理解和把握能力。

三、练习题3：创建一个机械零件模型在工程设计领域，机械零件的设计是一个重要的任务。

通过CAD 3D制图，设计师可以更好地理解和展示机械零件的结构和功能。

在这个练习题中，设计师可以选择一个简单的机械零件，如螺栓、齿轮等，然后尝试将其转化为三维模型。

在创建过程中，需要注意零件的各个细节，如螺纹、齿轮齿数等。

通过完成这样的练习题，设计师可以提高对机械设计的理解和把握能力。

四、练习题4：创建一个产品模型在产品设计领域，CAD 3D制图被广泛应用于产品的设计和展示。

通过CAD软件，设计师可以将产品的概念转化为三维模型，并进行进一步的设计和优化。

在这个练习题中，设计师可以选择一个具体的产品作为参考，然后尝试将其转化为三维模型。

建筑CAD制图基础试题及答案1.AutoCAD的出品公司是( )。

A.Microsoft公司B.Autodesk公司C.Macromedia 公司D.Adobe公司2.AutoCAD的坐标体系，包括世界坐标系和( )坐标系。

A. 绝对坐标B.平面坐标C.相对坐标D.用户坐标3.OFFSET(偏移)命令前，必须先设置( )。

A.比例B.圆C.距离D.角度4.AutoCAD中的图层数最多可设置为( )。

A. 10层B.没有限制C.5层D.256层5.在AutoCAD2004中，打开或关闭正交捕捉的快捷键是( )。

A.F2键B.F5键C.F7键D.F8键6.DRA命令是( )。

A.半径标注B.直径标注C.对齐标注D.角度标注7.在图案填充中，关于比例的说法正确的是( )。

A.比例越大，填充图案越疏B.比例越小，填充图案越疏C.比例越大，填充图案越密D.比例与图案疏密无关。

8.只能看到某个图形对象的局部，要想选中整个图形对象需使用( )。

A.右键框选B.双击选择C.左框选D.右框选9. 阵列的快捷命令是( )。

A.ALB.ARC.SCD.DT10.命令行输入A是执行( )。

A.绘圆弧B.定义块C.画圆D.标注样式管理器11.命令行输入B是执行( )。

A.绘圆弧B.定义块C.画圆D.标注样式管理器12.命令行输入C是执行( )。

A.绘圆弧B.定义块C.画圆D.标注样式管理器13.命令行输入D是执行( )。

A.绘圆弧B.定义块C.画圆D.标注样式管理器14.绘制一个三角形的外接圆使用( )法。

A.三点法B.相切相切半径法C.两点法D.相切相切相切15.AutoCAD中CAD图形文件后缀名为：( )。

A.dwgB.dxfC.dwtD.dws16.AutoCAD2004默认的图限为( )。

A.100×100B.800×600C.420×297D.1024×76817.在直角坐标系中“50，80”与“150，80”之间的距离是( )。
