发电厂及变电站电气部分试卷试题库包括答案.doc

发电厂及变电站电气部分一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 普通限流电抗器的基本参数有额定电压、额定电流、动稳固电流、热稳固电流和 ______ 。

2. 电压互感器常用的接线形式有单相式、 ______ 式和 ______ 式。

3. 在电网电压较高、开断电流较大的情况下，均可能在断口间形成 ______ 。

4. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。

5. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。

6. 电气设备设计制造的允许长期工作电压最大值可达其额定电压的 ______ 倍。

7. 开关电器主要研究 ______ 问题。

8. 电流互感器的标称变比就是其 ______ 电流比。

9. 由于三相交流电气设备的每相结构一般是相同的，所以电气主接线图以______ 表示。

10. 向二次系统提供一次系统电流信号的互感器称为 ______ 互感器。

二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 核电厂2. 电弧3. 厂用电率4. 短时发热5. 额定电流三、绘图题（本大题共20分，共 1 小题，每小题 20 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。

四、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。

6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d=0.5s。

设环境温度θ0=30℃，试用工程条件校验6kV母线的动稳固性。

2. 接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，θ0=30℃，短路持续时间t d=0.5s。

1、在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线？（）•A、出线不多且发展规模不明确；•B、出线不多但发展规模明确；•C、出线多但发展规模不明确；•2、装设母线分段电抗器的作用是（）。

•A、限制母线回路的短路电流；•B、吸收多余的无功功率；•C、改善母线的电压质量；•3、配电装置在保证安全净距的情况下，当系统出现内部过电压或（）时，其空气隙均应保证不会被击穿。

•A、平均电压；•B、额定电压；•C、最高工作电压；•4、某接触器辅助触头用于直流电感电路时，其切断能力为0.5A，则用于交流电感电路时，其切断能力将（）。

•A、增大•B、减小•C、不变•D、不确定5、下列关于直流电弧伏安特性，描述错误的是（）。

•A、在电弧长度一定的情况下，电弧电压随着电弧电流的增大而升高•B、在电弧长度一定的情况下，电弧温度随着电弧电流的增大而升高•C、在电弧长度一定的情况下，电弧电阻与电弧电流的平方成倒数关系•D、•A、电气设备安装场所的不同区分的•B、电气设备安装方式的不同区分的•C、电气设备型号的不同区分的•7、三相导体短路的最大电动力不受（）影响。

•A、跨距；•B、长期允许电流；•C、相间距离；•8、电流互感器采用匝数补偿法可以减少（）。

•A、电流误差；•B、角误差；•C、测量精度；•D、电流误差和角误差；9、综合考虑可靠性和经济性，联络变压器的台数（）。

•A、一般设为1台；•B、一般设为2台；•C、一般设为3台；••A、35kV及以下；•B、3~10kV；•C、110kV及以上；•11、下列描述中，不属于对电气主接线的基本要求的是（）。

•A、可靠性；•B、灵活性；•C、经济性；•12、关于分裂变压器参数，下列描述错误的是（）。

•A、只有高压和低压两级电压•B、有三个短路电压百分值•C、高压绕组的等效电抗较小，可以略去不计•D、除高压绕组外，另外两个绕组的等效电抗相等13、一台半断路器接线是属于（）。

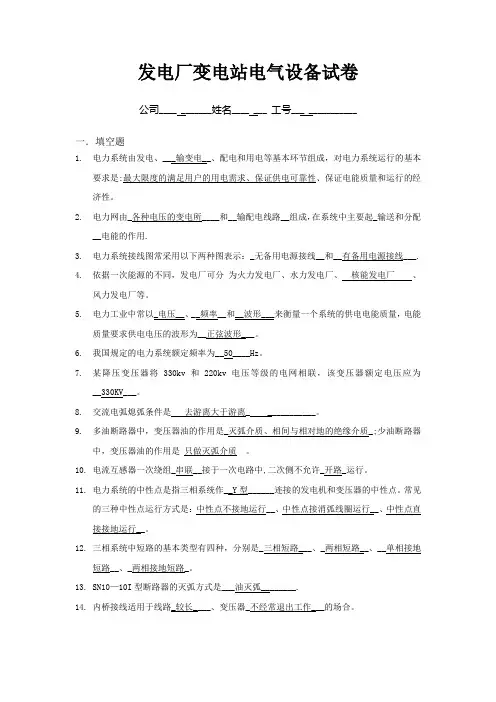

发电厂变电站电气设备试卷公司____ _______姓名____ ___ 工号___ ___________一．填空题1.电力系统由发电、___输变电__、配电和用电等基本环节组成，对电力系统运行的基本要求是:最大限度的满足用户的用电需求、保证供电可靠性、保证电能质量和运行的经济性。

2.电力网由_各种电压的变电所____和__输配电线路__组成，在系统中主要起_输送和分配__电能的作用.3.电力系统接线图常采用以下两种图表示：_无备用电源接线__和__有备用电源接线___.4.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核能发电厂、风力发电厂等。

5.电力工业中常以_电压__、__频率__和__波形___来衡量一个系统的供电电能质量，电能质量要求供电电压的波形为__正弦波形___。

6.我国规定的电力系统额定频率为__50____Hz。

7.某降压变压器将330kv和220kv电压等级的电网相联，该变压器额定电压应为__330KV___。

8.交流电弧熄弧条件是去游离大于游离_ ___________。

9.多油断路器中，变压器油的作用是_灭弧介质、相间与相对地的绝缘介质_;少油断路器中，变压器油的作用是只做灭弧介质。

10.电流互感器一次绕组_串联__接于一次电路中,二次侧不允许_开路_运行。

11.电力系统的中性点是指三相系统作__Y型______连接的发电机和变压器的中性点。

常见的三种中性点运行方式是：中性点不接地运行__、中性点接消弧线圈运行__、中性点直接接地运行__。

12.三相系统中短路的基本类型有四种，分别是_三相短路___、_两相短路__、__单相接地短路__、_两相接地短路_。

13.SN10—10I型断路器的灭弧方式是___油灭弧________.14.内桥接线适用于线路_较长____、变压器_不经常退出工作___的场合。

15.请列举出三种限制短路电流的方法：选择适当的主接线形式和相应的运行方式_、在发电机或主变器回路中装设分裂电抗器_、_装设母线分段电抗器__。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

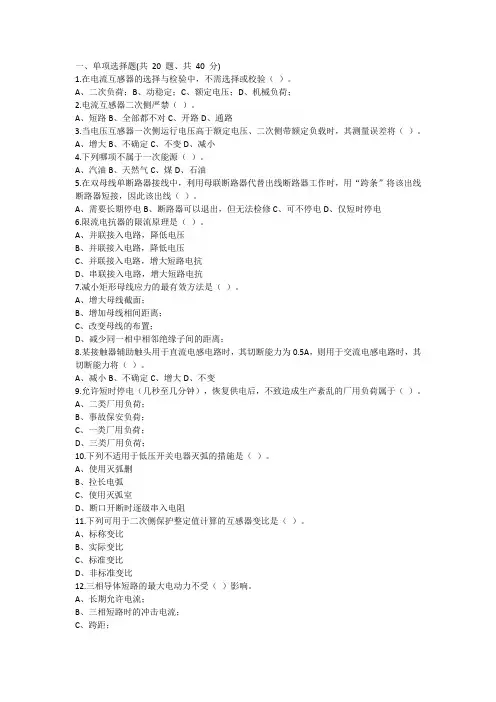

一、单项选择题(共20 题、共40 分)1.在电流互感器的选择与检验中，不需选择或校验（）。

A、二次负荷；B、动稳定；C、额定电压；D、机械负荷；2.电流互感器二次侧严禁（）。

A、短路B、全部都不对C、开路D、通路3.当电压互感器一次侧运行电压高于额定电压、二次侧带额定负载时，其测量误差将（）。

A、增大B、不确定C、不变D、减小4.下列哪项不属于一次能源（）。

A、汽油B、天然气C、煤D、石油5.在双母线单断路器接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（）。

A、需要长期停电B、断路器可以退出，但无法检修C、可不停电D、仅短时停电6.限流电抗器的限流原理是（）。

A、并联接入电路，降低电压B、并联接入电路，降低电压C、并联接入电路，增大短路电抗D、串联接入电路，增大短路电抗7.减小矩形母线应力的最有效方法是（）。

A、增大母线截面；B、增加母线相间距离；C、改变母线的布置；D、减少同一相中相邻绝缘子间的距离；8.某接触器辅助触头用于直流电感电路时，其切断能力为0.5A，则用于交流电感电路时，其切断能力将（）。

A、减小B、不确定C、增大D、不变9.允许短时停电（几秒至几分钟），恢复供电后，不致造成生产紊乱的厂用负荷属于（）。

A、二类厂用负荷；B、事故保安负荷；C、一类厂用负荷；D、三类厂用负荷；10.下列不适用于低压开关电器灭弧的措施是（）。

A、使用灭弧删B、拉长电弧C、使用灭弧室D、断口开断时逐级串入电阻11.下列可用于二次侧保护整定值计算的互感器变比是（）。

A、标称变比B、实际变比C、标准变比D、非标准变比12.三相导体短路的最大电动力不受（）影响。

A、长期允许电流；B、三相短路时的冲击电流；C、跨距；D、相间距离；13.高压断路器在额定电压下能正常开断的（）称额定开断电流。

A、短路电流；B、动稳定电流；C、工作电流；D、热稳定电流；14.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（）而造成损坏妨碍继续工作的性能。

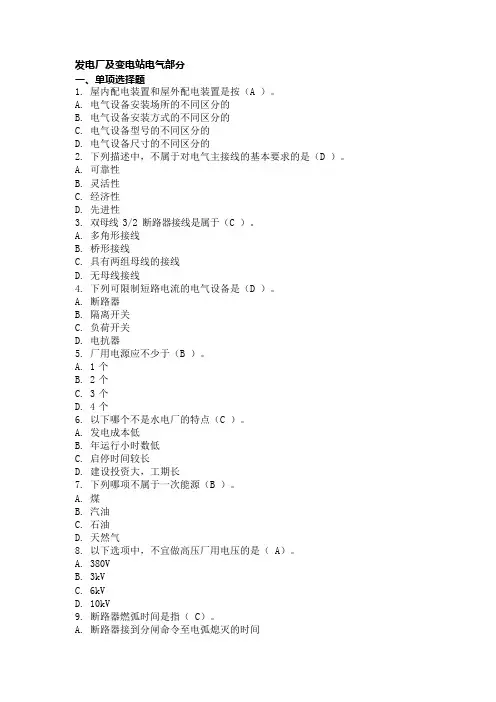

发电厂及变电站电气部分一、单项选择题1.屋内配电装置和屋外配电装置是按（A ）。

A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的2.下列描述中，不属于对电气主接线的基本要求的是（D ）。

A.可靠性B.灵活性C.经济性D.先进性3.双母线 3/2 断路器接线是属于（C ）。

A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线4.下列可限制短路电流的电气设备是（D ）。

A.断路器B.隔离开关C.负荷开关D.电抗器5.厂用电源应不少于（B ）。

A.1 个B.2 个C.3 个D.4 个6.以下哪个不是水电厂的特点（C ）。

A.发电成本低B.年运行小时数低C.启停时间较长D.建设投资大，工期长7.下列哪项不属于一次能源（B ）。

A.煤B.汽油C.石油D.天然气8.以下选项中，不宜做高压厂用电压的是（ A）。

A.380VB.3kVC.6kVD.10kV9.断路器燃弧时间是指（ C）。

A.断路器接到分闸命令至电弧熄灭的时间B.断路器接到分闸命令至触头分离的时间C.断路器触头刚分离至电弧熄灭的时间D.以上均不正确10.在双母线单断路器接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（C ）。

A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修11.既能发电，又能储存能量的是（C ）。

A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂12.下列可用于电度计量计算的互感器变比是（C ）。

A.标准变比B.非标准变比C.标称变比D.实际变比13.电流互感器二次侧严禁（C ）。

A.开路B.短路C.通路D.以上都不对14.对一次设备起控制、保护、测量、监察等作用的设备称为（ B）。

A.监控设备B.二次设备C.辅助设备D.主设备15.下列不属于测量用电流互感器的精度等级是（D ）。

A. 0.2B. 0.5C.1D.D16.限流电抗器一般用于不超过（ B）千伏的电压等级接线中。

第3次作业一、填空题（本大题共10分，共 5 小题，每小题 2 分）1. 互感器是连接 ______ 与 ______ 的电气设备。

2. 为了降低造价，电感分压式电压互感器的原边绕组利用 ______ 分压，而电容分压式电压互感器的原边绕组利用 ______ 分压。

3. 额定电流比对应着电流互感器的 ______ 。

4. 火电厂的厂用电接线采用 ______ 原则。

5. 火电厂的技术最小出力一般限制在 ______ 额定负荷以上运行。

二、名词解释题（本大题共30分，共 6 小题，每小题 5 分）1. 电压互感器的最大容量。

2. 核电厂3. 电流互感器的级次组合4. 主接线5. 最小安全净距6. 厂用电动机的自启动三、绘图题（本大题共15分，共 1 小题，每小题 15 分）某发电厂升压站110kV母线有2回电源进线和2回负荷出线，采用单母线分段带专用旁路断路器的旁路系统接线。

请绘出该接线形式，并简述该接线在正常运行方式下以及在检修某一出线断路器时，各元件（母线、断路器、隔离开关）的运行状态。

四、计算题（本大题共10分，共 1 小题，每小题 10 分）已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。

6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d =0.5s。

设环境温度θ=30℃，试用工程条件校验6kV母线的动稳固性。

五、简答题（本大题共35分，共 7 小题，每小题 5 分）1. 配电设备基本分类有哪些？2. 如何确定各支路的最大工作电流？3. 简述电流互感器在电网中的基本配置原则。

4. 为什么要限制短路电流？限制短路电流的基本措施有哪些？5. 什么是互感器误差？在设计制造与运行使用时如何保证互感器精度？6. 什么是发电厂自用电接线的按炉分段原则？综述大型火电厂自用工作电源的引接方式，并说明该类电厂是如何提高厂用电接线可靠性的？7. 目前电力系统中的发电厂，按利用一次能源种类的不同，主要可分为哪三类发电厂？并简述各类电厂的运行特点。

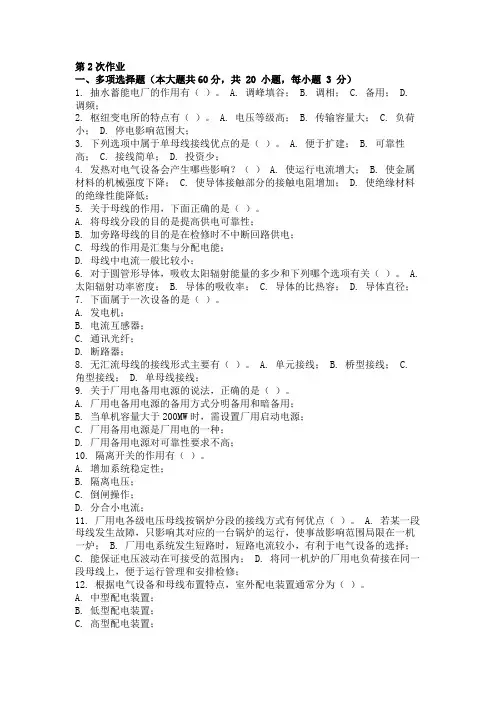

第2次作业一、多项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 抽水蓄能电厂的作用有（）。

A. 调峰填谷； B. 调相； C. 备用； D. 调频；2. 枢纽变电所的特点有（）。

A. 电压等级高； B. 传输容量大； C. 负荷小； D. 停电影响范围大；3. 下列选项中属于单母线接线优点的是（）。

A. 便于扩建； B. 可靠性高； C. 接线简单； D. 投资少；4. 发热对电气设备会产生哪些影响？（） A. 使运行电流增大； B. 使金属材料的机械强度下降； C. 使导体接触部分的接触电阻增加； D. 使绝缘材料的绝缘性能降低；5. 关于母线的作用，下面正确的是（）。

A. 将母线分段的目的是提高供电可靠性；B. 加旁路母线的目的是在检修时不中断回路供电；C. 母线的作用是汇集与分配电能；D. 母线中电流一般比较小；6. 对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。

A. 太阳辐射功率密度； B. 导体的吸收率； C. 导体的比热容； D. 导体直径；7. 下面属于一次设备的是（）。

A. 发电机；B. 电流互感器；C. 通讯光纤；D. 断路器；8. 无汇流母线的接线形式主要有（）。

A. 单元接线； B. 桥型接线； C. 角型接线； D. 单母线接线；9. 关于厂用电备用电源的说法，正确的是（）。

A. 厂用电备用电源的备用方式分明备用和暗备用；B. 当单机容量大于200MW时，需设置厂用启动电源；C. 厂用备用电源是厂用电的一种；D. 厂用备用电源对可靠性要求不高；10. 隔离开关的作用有（）。

A. 增加系统稳定性；B. 隔离电压；C. 倒闸操作；D. 分合小电流；11. 厂用电各级电压母线按锅炉分段的接线方式有何优点（）。

A. 若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉； B. 厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C. 能保证电压波动在可接受的范围内； D. 将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；12. 根据电气设备和母线布置特点，室外配电装置通常分为（）。

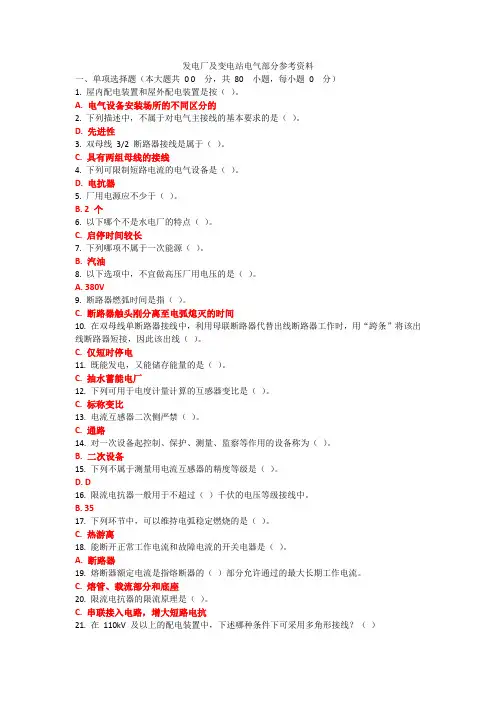

发电厂及变电站电气部分参考资料一、单项选择题（本大题共0 0 分，共80 小题，每小题0 分）1. 屋内配电装置和屋外配电装置是按（）。

A. 电气设备安装场所的不同区分的2. 下列描述中，不属于对电气主接线的基本要求的是（）。

D. 先进性3. 双母线3/2 断路器接线是属于（）。

C. 具有两组母线的接线4. 下列可限制短路电流的电气设备是（）。

D. 电抗器5. 厂用电源应不少于（）。

B. 2 个6. 以下哪个不是水电厂的特点（）。

C. 启停时间较长7. 下列哪项不属于一次能源（）。

B. 汽油8. 以下选项中，不宜做高压厂用电压的是（）。

A. 380V9. 断路器燃弧时间是指（）。

C. 断路器触头刚分离至电弧熄灭的时间10. 在双母线单断路器接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（）。

C. 仅短时停电11. 既能发电，又能储存能量的是（）。

C. 抽水蓄能电厂12. 下列可用于电度计量计算的互感器变比是（）。

C. 标称变比13. 电流互感器二次侧严禁（）。

C. 通路14. 对一次设备起控制、保护、测量、监察等作用的设备称为（）。

B. 二次设备15. 下列不属于测量用电流互感器的精度等级是（）。

D. D16. 限流电抗器一般用于不超过（）千伏的电压等级接线中。

B. 3517. 下列环节中，可以维持电弧稳定燃烧的是（）。

C. 热游离18. 能断开正常工作电流和故障电流的开关电器是（）。

A. 断路器19. 熔断器额定电流是指熔断器的（）部分允许通过的最大长期工作电流。

C. 熔管、载流部分和底座20. 限流电抗器的限流原理是（）。

C. 串联接入电路，增大短路电抗21. 在110kV 及以上的配电装置中，下述哪种条件下可采用多角形接线？（）B. 出线不多但发展规模明确；22. 装设母线分段电抗器的作用是（）。

A. 限制母线回路的短路电流；23. 配电装置在保证安全净距的情况下，当系统出现内部过电压或（）时，其空气隙均应保证不会被击穿。

《电力安全工作规程（发电厂和变电站电气部分）》晓第一部分:单选题1 为规定电力生产单位和在电力工作场所工作人员的基本电气安全要求，中国电力企业联合会组织编制了《电力安全工作规程》（国标版）,国标版安规将从（ A )起施行. A. 2012年6月1日 B. 2011年6月1日 C。

2011年12月1日 D。

2012年1月1日2 《电力安全工作规程》(国标版）由（ )提出，是( ）标准。

（ D ） A。

国家南方电网公司，企业 B。

中国电力企业联合会，企业 C. 国家电网公司，行业 D。

中国电力企业联合会，国家3 在《电力安全工作规程》（国标版)中，低压定义为：用于配电的交流系统中（ A ）V及其以下的电压等级.(《电力安全工作规程（发电厂和变电站电气部分）》(国标版）第3.6条）A。

1000 B. 250 C。

380 D. 2204 在《电力安全工作规程(发电厂和变电站电气部分）》（国标版）中，设备不停电时的安全距离，±500kV安全距离为（ )米,±800kV安全距离为（）米。

（ D )（《电力安全工作规程（发电厂和变电站电气部分)》（国标版）第5.2.2条） A. 5。

00，8.00 B。

5。

00，9。

30 C. 6.00,8。

00 D. 6。

00，9。

305 人员工作中与设备带电部分的安全距离，±500kV安全距离为（ C ）米，±800kV安全距离为（）米.（ C ）(《电力安全工作规程(发电厂和变电站电气部分)》（国标版）第6。

2。

1条） A。

6.00，9.30 B。

6.00,10.10 C。

6.80,10。

10 D. 6.80，9。

306 装、拆接地线导体端应（ A )，人体不应碰触接地线（《电力安全工作规程(发电厂和变电站电气部分)》（国标版)第6.4.5条） A. 使用绝缘棒 B。

使用绝缘棒和戴绝缘手套 C。

戴绝缘手套和穿绝缘靴 D. 穿绝缘靴7 成套接地线应有透明护套的多股软铜线和专用线夹组成,接地线截面不应小于（ C ）mm2.（《电力安全工作规程(发电厂和变电站电气部分）》（国标版）第6.4.8条) A。

（完整）发电厂电气部分期末考试题（含答案）,推荐文档《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

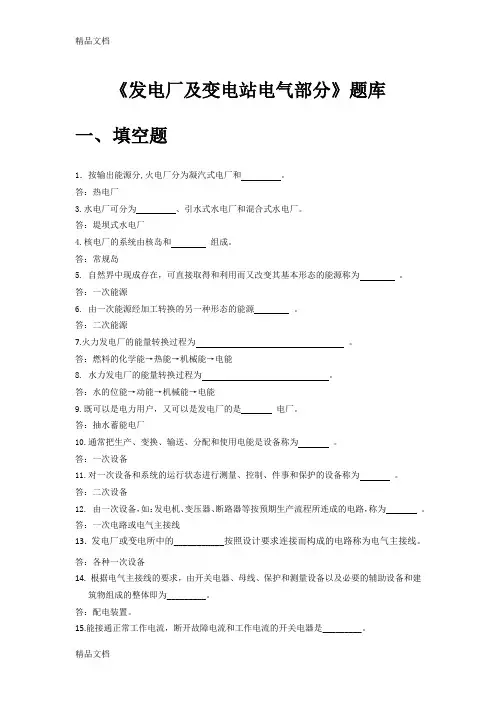

.《发电厂及变电站电气部分》题库一、填空题1．按输出能源分, 火电厂分为凝汽式电厂和。

答：热电厂3. 水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8.水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14.根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为 _________ 。

答：配电装置。

.15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17._________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________ 、灵活性和经济性。

答：可靠性20.我国一般对 35kV 及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV 及以下电压电力系统采用中性点直接接地，称为_________。

发电厂电气部分试卷汇总及答案全发电厂电气部分试卷汇总及答案(全)一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑() A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于() A. 100或100/3伏B. 1003或×1003伏 C. 所在电网的额定电压D.100或2×100伏 3.输电线路送电的正确操作顺序为() A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为()使用。

A.防雷接地B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?() A.出线不多且发展规模不明确 B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受()影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是() A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是()。

A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是()A.一般一个电源供电B.应两个独立电源供电，备用电源采用手动切换方式应两个独立电源供电，一C.投入．个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是()℃。

A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的% % % 12．于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用 1 () A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离? () A．平均电压D．最低工作电压14．屋内配电装置和屋外配电装置是按() A．电气设备安装场所的不同区分的C．电气设备型号的不同区分的B．电气设备安装方式的不同区分的B．额定电压．电气设备D ．最高工作电压C．尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为A．低型配电装B．中型配电装置C．半高型配电装置d 高型配电装置二．填空题1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

《电力安全工作规程（发电厂和变电站电气部分）》题库一、判断题(30道)：1、装设接地线可以单人进行。

（）参考答案：×2、工作人员不应擅自移动或拆除遮拦、标示牌。

（）参考答案：√3、电气操作后应检查各相的实际位置，无法观察实际位置时，可通过间接方式确认该设备已操作到位。

（）参考答案：√4、一个工作负责人可以同时执行两张及以上工作票。

（）参考答案：×5、作业人员应被告知其作业现场存在的危险因素和防范措施。

（）参考答案：√6、在发现直接危及人身安全的紧急情况时，现场负责人无权停止作业并不得组织人员撤离工作现场。

（）参考答案：×7、用绝缘棒拉合隔离开关、高压熔断器，或经传动机构拉合断路器和隔离开关，可以不戴绝缘手套。

（）参考答案：×8、电气操作正式操作前可进行模拟预演，确保操作步骤正确。

（）参考答案：√9、在工作票停电范围内增加工作任务时，若无需变更安全措施范围，应有工作负责人征得工作票签发人和工作许可人同意，在原工作票上增填工作项目；若需变更或增设安全措施，应填用新的工作票。

（）参考答案：√10、不应在在SF6设备防爆膜附近停留。

（）参考答案：√11、工作人员进入SF6配电装置室，入口处若无SF6气体含量显示器，应先通风15min，然后就可以直接进入了。

（）参考答案：×12、设备内的SF6气体可以排向大气，如需回收，可采取净化装置回收，经处理检测合格后方可再使用。

（）参考答案：×13、工作时，应采取措施防止相间或接地短路。

（）参考答案：√14、可以在二次系统的保护回路上接取试验电源。

（）参考答案：×15、二次回路通电或耐压试验前，应通知有关人员，检查回路上确无人工作后，方可加压。

（）参考答案：√16、高压试验结束后，试验人员应拆除自行装设的短路接地线，并检查被试设备，恢复试验前的状态。

（）参考答案：√17、假设某台发电机中性点与其他发电机的中性点是连在一起的，则在检修该台发电机前应将该台发电机与其他发电机的中性点分开。
