杠杆.同步测试

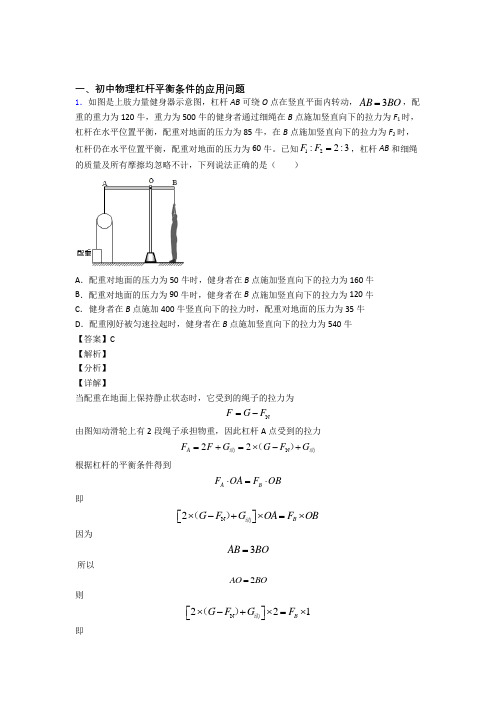

一、初中物理杠杆平衡条件的应用问题1．如图是上肢力量健身器示意图，杠杆AB 可绕O 点在竖直平面内转动，3AB BO =，配重的重力为120牛，重力为500牛的健身者通过细绳在B 点施加竖直向下的拉力为F 1时，杠杆在水平位置平衡，配重对地面的压力为85牛，在B 点施加竖直向下的拉力为F 2时，杠杆仍在水平位置平衡，配重对地面的压力为60牛。

已知122:3:F F =，杠杆AB 和细绳的质量及所有摩擦均忽略不计，下列说法正确的是（ ）A ．配重对地面的压力为50牛时，健身者在B 点施加竖直向下的拉力为160牛 B ．配重对地面的压力为90牛时，健身者在B 点施加竖直向下的拉力为120牛C ．健身者在B 点施加400牛竖直向下的拉力时，配重对地面的压力为35牛D ．配重刚好被匀速拉起时，健身者在B 点施加竖直向下的拉力为540牛【答案】C【解析】【分析】【详解】当配重在地面上保持静止状态时，它受到的绳子的拉力为N F G F =-由图知动滑轮上有2段绳子承担物重，因此杠杆A 点受到的拉力N 22A F F G G F G +⨯=-=+动动（）根据杠杆的平衡条件得到A B F OA F OB ⋅=⋅即N 2B G F G OA F OB ⨯-+⨯=⨯⎡⎤⎣⎦动（）因为3AB BO =所以2AO BO =则N 221B G F G F ⨯-+⨯=⨯⎡⎤⎣⎦动（）即N 42B F G F G ⨯-=+动（）当压力为85N 时14120N -85N 2F G =⨯+动（）当压力为60N 时24120N -60N 2F G =⨯+动（）因为122:3:F F ＝所以124120N -85N 24120N -60N 223G F F G ⨯+=⨯=+动动（）（） 解得30N G =动A ．当配重对地面的压力为50N 时，B 点向下的拉力为N 424120N -50N 230N =340N B F G F G ⨯-=⨯⨯=++动（）（）故A 错误；B ．当配重对地面的压力为90N 时，B 点向下的拉力为N 424120N -90N 230N =180N B F G F G ⨯-=⨯⨯=++动（）（）故B 错误；C ．健身者在B 点施加400N 竖直向下的拉力时，根据N 42B F G F G ⨯-=+动（）可得N 400N 4120N 230N F =⨯-+⨯（）解得N 35N F =故C 正确；D ．配重刚好被拉起，即它对地面的压力为0，根据N 42B F G F G ⨯-=+动（）可得4120N -0N 230N =540N >500N B F ⨯+⨯=（）因为人的最大拉力等于体重500N ，因此配重不可能匀速拉起，故D 错误。

第十二章测评(A)(时间:45分钟满分:100分)一、选择题(本大题共8小题,每小题4分,共32分)1.“给我一个支点和一根足够长的棍,我就能撬起整个地球。

”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是()2.衣服夹是一种常用物品,如图所示给出了用手捏开和夹住物品时的两种情况。

下列说法正确的是()A.当用手将其捏开时,它是费力杠杆B.当用其夹住物品时,它是费力杠杆C.无论用手将其捏开还是夹住物品时,它都是费力杠杆D.无论用手将其捏开还是夹住物品时,它都是省力杠杆3.右图是小龙探究杠杆平衡条件的实验装置,用弹簧测力计在C处竖直向上拉,杠杆保持平衡。

若弹簧测力计逐渐向右倾斜,仍然使杠杆保持平衡,拉力F的变化情况是()A.变小B.变大C.不变D.无法确定4.如图所示,杠杆AOB用细线悬挂起来,分别在A、B两端挂上质量为m1、m2的重物时,杠杆平衡,此时AO恰好处于水平位置,AO=BO,不计杠杆重力,则m1、m2的关系为()A.m1>m2B.m1<m2C.m1=m2D.无法判断5.对图中所示的几种简单机械,下列说法正确的是()A.图甲所示的装置中OB是动力臂B.使用图乙所示的装置可省一半力C.图丙所示的装置是一种等臂杠杆D.图丁所示的汽车驾驶盘也是一种简单机械6.分别使用定滑轮、动滑轮、两个定滑轮和两个动滑轮组成的滑轮组,匀速提升同一物体到同一高度处,其机械效率分别为η定、η动、η组(不计绳重和摩擦,设每个滑轮质量相等),则下列选项中正确的是()A.η组<η动<η定B.η动<η定<η组C.η定<η动<η组D.η定<η组<η动7.如图所示,斜面长3 m,高0.6 m,建筑工人用绳子在6 s内将重500 N的物体从其底端沿斜面向上匀速拉到顶端,拉力是150 N(忽略绳子的重力)。

则下列说法正确的是()A.斜面上的摩擦力是50 NB.拉力的功率是50 WC.拉力所做的功是300 JD.斜面的机械效率是80%8.如图,用同一滑轮组分别将物体A和物体B匀速提升相同的高度。

物理杠杆实验题总结归纳在学习物理的过程中，杠杆实验是不可或缺的一部分。

通过实际操作，我们可以深入理解杠杆的原理与运用。

本文将对物理杠杆实验题进行总结归纳，帮助读者更好地理解和应用杠杆原理。

一、杠杆的基本概念杠杆是一种简单机械装置，由支点、力臂和负载臂组成。

根据力的作用关系，杠杆可以分为一级杠杆和二级杠杆。

一级杠杆与二级杠杆在原理上存在差异，需要分别进行实验验证。

二、一级杠杆实验题1. 实验题一：平衡条件下的一级杠杆材料：一根杠杆、两个砝码、一个支点操作步骤：1）将杠杆放置在水平支撑物上，确保杠杆平衡。

2）在杠杆的一端悬挂一个小砝码，记作m1，距离支点的长度为L1；在另一端悬挂一个大砝码，记作m2，距离支点的长度为L2。

3）调整大砝码的位置，使杠杆保持平衡。

结果分析：根据一级杠杆的原理，平衡条件下有力臂的力矩等于负载臂的力矩，即m1 * L1 = m2 * L2。

通过实验可以验证这一原理。

2. 实验题二：寻找一级杠杆的平衡点材料：一根杠杆、一个支点操作步骤：1）将杠杆放在水平支撑物上，记作原始位置。

2）在杠杆上不同位置施加垂直向下的力，并观察杠杆的运动情况。

结果分析：根据实验观察的结果，可以找到杠杆的平衡点，即杠杆上各点所施加的力相等时，杠杆保持平衡。

三、二级杠杆实验题1. 实验题三：平衡条件下的二级杠杆材料：一根杠杆、两个砝码、一个支点操作步骤：1）将杠杆放置在水平支撑物上，确保杠杆平衡。

2）在杠杆的一端悬挂一个小砝码，记作m1，距离支点的长度为L1；在杠杆的另一端悬挂一个大砝码，记作m2，距离支点的长度为L2。

3）调整大砝码的位置，使杠杆保持平衡。

结果分析：二级杠杆的平衡条件与一级杠杆相似，即力臂的力矩等于负载臂的力矩，即m1 * L1 = m2 * L2。

2. 实验题四：改变负载臂长度对平衡的影响材料：一根杠杆、两个砝码、一个支点操作步骤：1）将杠杆放置在水平支撑物上，确保杠杆平衡。

2）保持力臂的长度不变，改变负载臂的长度。

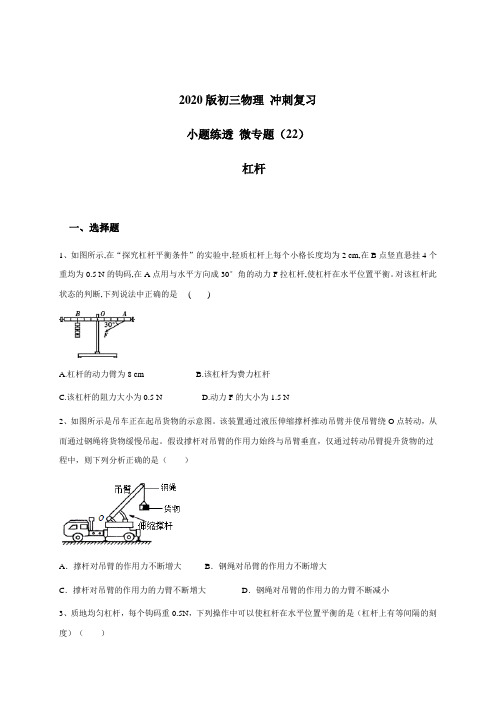

2020版初三物理冲刺复习小题练透微专题（22）杠杆一、选择题1、如图所示,在“探究杠杆平衡条件”的实验中,轻质杠杆上每个小格长度均为2 cm,在B点竖直悬挂4个重均为0.5 N的钩码,在A点用与水平方向成30°角的动力F拉杠杆,使杠杆在水平位置平衡。

对该杠杆此状态的判断,下列说法中正确的是()A.杠杆的动力臂为8 cmB.该杠杆为费力杠杆C.该杠杆的阻力大小为0.5 ND.动力F的大小为1.5 N2、如图所示是吊车正在起吊货物的示意图。

该装置通过液压伸缩撑杄推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。

假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）A．撑杆对吊臂的作用力不断增大B．钢绳对吊臂的作用力不断增大C．撑杆对吊臂的作用力的力臂不断增大D．钢绳对吊臂的作用力的力臂不断减小3、质地均匀杠杆，每个钩码重0.5N，下列操作中可以使杠杆在水平位置平衡的是（杠杆上有等间隔的刻度）（）A．B．C．D．4、如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB＝1：2，在竖直向上的拉力作用下始终保持平衡状态。

下列说法，正确的是（）A．该杠杆与镊子类型相同B．图甲位置时，拉力大小为15NC．图甲位置时，若仅增加物重，则拉力的变化量与物重的变化量之比为3：1D．如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变5、如图所示,手持10 kg物体保持平衡,此时肱二头肌收缩所承受的力一定()A.大于98 NB.小于98 NC.等于98 ND.等于10 kg6、到野外郊游时,小明和爸爸在湖边钓鱼。

鱼上钩后,小明感觉鱼在水中时很轻,拉出水面后“变重”,在把鱼逐渐拉出水面的过程中,鱼受到的()A.浮力增大,鱼竿是省力杠杆B.重力增大,鱼竿是省力杠杆C.浮力减小,鱼竿是费力杠杆D.重力减小,鱼竿是费力杠杆7、如图是一种切甘蔗用的铡刀示意图，下列有关说法正确的是（）①刀刃很薄可以减小压强②铡刀实质上是一种省力杠杆③甘蔗放在a点比b点更易被切断④手沿F1方向用力比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确D．只有①②③正确8、已知ρ铁=7.9×103kg/m3，ρ铝=2.7×103kg/m3，如图所示，A端挂的实心铁块，B端挂的实心铝块，两金属块均浸没在水中，等臂杠杆平衡，若将两个盛水杯撤去，则（）A．A端向下，B端向上B．A端向上，B端向下C. A端向下，B端向下D. A端向上，B端向上9、如图是一种切甘蔗用的铡刀示意图．下列说法中正确的是( )A．刀刃很薄，可以增大压力；B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断D．手沿F1方向用力比沿F2方向更省力10、如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是( )A．l1B．l2 C．l3D．l411、在如图所示的四种用具中，正常使用时属于费力杠杆的是（）A．修树剪子B．核桃夹子C．取碗夹子D．羊角锤子12、人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（）A．筷子可以省距离B．所有剪刀都一定省力C．定滑轮可以省力D．撬棒越短一定越省力13、如图所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力﹣位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示．据图可知金属杆重（）A．5 N B．10 N C．20 N D．40 N14、如图所示是我们使用的筷子，它已经成为中华民族的一种传统文化．下列关于使用筷子的说法不正确的是（）A．正常使用的筷子属于省力杠杠B．正常使用的筷子属于费力杠杠C．筷子能夹起食物，说明筷子和食物间有摩擦力D．筷子能夹起食物，说明筷子可以改变物体的运动状态15、如图所示，在“探究杠杆平衡条件”的实验中，轻质杠杆上每个小格长度均为2cm，在B点竖直悬挂4个重均为0.5N的钩码，当在A点用与水平方向成30°角的动力F拉杠杆，使杠杆在水平位置平衡。

第12章简单机械专题：杠杆作图A_同步测试1．如图甲所示是一个钥匙形“瓶起子〞，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。

请在图乙中画出：〔1〕阻力臂l2。

〔2〕作用在B点的最小动力F 1及其力臂l1。

2．图甲是自行车手闸，其中AOC局部可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。

请在乙图中画出：〔1〕阻力的力臂L2；〔2〕刹车时，作用在杠杆AOC上的最小动力F1。

3．在火车上某乘务员需要把如下图的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.4．如下图，用一根硬棒撬起一个石块，棒的上端A是动力的作用点，假设用最小的力撬动石块，请标出此时杠杆的支点O并画出最小动力F及动力臂L。

5．图甲是生活中常用的一款指甲刀，其中AOB 局部可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。

请你在乙图中画出：〔1〕作用在A点的阻力F2的示意图；〔2〕在B点施加的最小动力F1及动力臂l1。

6．如图甲所示是个压核桃钳子，其中OAB可以看成是一个杠杆，其简化示意图如图乙所示，O点是支点，A点是阻力的作用点，B 点是动力的作用点。

请在乙图中画出压核桃时，作用在A点的阻力F2的阻力臂L2，以及作用在B点的最小动力F1和动力臂L1。

7．如下图，张师傅想用最省力的方法把一个油桶推上台阶。

请你在图中作出：〔1〕杠杆的支点；〔2〕最省力的力臂；〔3〕最小力的方向。

8．请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。

9．如下图，请画出茶壶受到的重力G的示意图，假设人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F及其力臂l。

10．夹子是我们生活中经常用到的物品，如晾晒小件衣物所用的小竹夹，如下图，当我们用力的捏开架子时，请画出一根杠杆所受的动力、阻力及动力臂。

O为支点。

11．请在图中画出动力F1的力臂以及作用于B 点的阻力F2的示意图。

杠杆平衡条件实验报告实验目的：本实验旨在通过悬挂不同质量的物体在杠杆两端，观察并验证杠杆平衡条件的成立。

实验器材：1. 杠杆实验台。

2. 不同质量的物体（如金属块、砝码等）。

3. 杠杆平衡条件检测器。

4. 计时器。

5. 实验记录表。

实验步骤：1. 将杠杆实验台放置在水平台面上，并调整使其水平。

2. 将杠杆平衡条件检测器安装在杠杆的中心位置。

3. 依次在杠杆两端悬挂不同质量的物体，并记录下每次悬挂后的示数。

4. 对每次悬挂的物体进行计时，以观察杠杆平衡条件是否成立。

5. 将实验数据记录在实验记录表中，包括悬挂物体的质量、杠杆平衡条件检测器的示数以及悬挂物体的悬挂时间。

实验结果：经过一系列实验操作，我们得到了一组实验数据。

通过观察实验数据，我们可以发现在不同质量的物体悬挂在杠杆两端时，杠杆平衡条件检测器的示数始终保持在相同的数值附近，并且悬挂物体的悬挂时间也基本相同。

这表明杠杆平衡条件在实验中得到了验证，符合理论预期。

实验分析：通过本次实验，我们成功验证了杠杆平衡条件的成立。

在实验过程中，我们发现杠杆平衡条件检测器的示数始终保持稳定，这说明在不同质量的物体悬挂在杠杆两端时，杠杆平衡条件得到了满足。

同时，悬挂物体的悬挂时间也基本相同，这进一步验证了杠杆平衡条件的成立。

实验结论：通过本次实验，我们验证了杠杆平衡条件的成立。

实验结果表明，在杠杆两端悬挂不同质量的物体时，杠杆平衡条件得到了满足。

这一结论对于我们进一步理解和应用杠杆平衡条件具有重要意义。

同时，本次实验也为我们提供了一种简单有效的验证杠杆平衡条件的方法，为后续实验和研究工作提供了重要参考。

自查情况：在本次实验中，我们严格按照实验步骤进行操作，并及时记录和分析实验数据。

在实验过程中，未发现任何操作失误或数据记录错误。

因此，本次实验的自查结果为合格。

实验人员签名，_________ 日期，_________。

一、初中物理杠杆平衡条件的应用问题1．如图是上肢力量健身器示意图，杠杆AB 可绕O 点在竖直平面内转动，3AB BO =，配重的重力为120牛，重力为500牛的健身者通过细绳在B 点施加竖直向下的拉力为F 1时，杠杆在水平位置平衡，配重对地面的压力为85牛，在B 点施加竖直向下的拉力为F 2时，杠杆仍在水平位置平衡，配重对地面的压力为60牛。

已知122:3:F F =，杠杆AB 和细绳的质量及所有摩擦均忽略不计，下列说法正确的是（ ）A ．配重对地面的压力为50牛时，健身者在B 点施加竖直向下的拉力为160牛 B ．配重对地面的压力为90牛时，健身者在B 点施加竖直向下的拉力为120牛C ．健身者在B 点施加400牛竖直向下的拉力时，配重对地面的压力为35牛D ．配重刚好被匀速拉起时，健身者在B 点施加竖直向下的拉力为540牛 【答案】C 【解析】 【分析】 【详解】当配重在地面上保持静止状态时，它受到的绳子的拉力为N F G F =-由图知动滑轮上有2段绳子承担物重，因此杠杆A 点受到的拉力N 22A F F G G F G +⨯=-=+动动（）根据杠杆的平衡条件得到A B F OA F OB ⋅=⋅即N 2B G F G OA F OB ⨯-+⨯=⨯⎡⎤⎣⎦动（）因为3AB BO =所以2AO BO =则N 221B G F G F ⨯-+⨯=⨯⎡⎤⎣⎦动（）即N 42B F G F G ⨯-=+动（）当压力为85N 时14120N -85N 2F G =⨯+动（）当压力为60N 时24120N -60N 2F G =⨯+动（）因为122:3:F F ＝所以124120N -85N 24120N -60N 223G F F G ⨯+=⨯=+动动（）（） 解得30N G =动A ．当配重对地面的压力为50N 时，B 点向下的拉力为N 424120N -50N 230N =340N B F G F G ⨯-=⨯⨯=++动（）（）故A 错误；B ．当配重对地面的压力为90N 时，B 点向下的拉力为N 424120N -90N 230N =180N B F G F G ⨯-=⨯⨯=++动（）（）故B 错误；C ．健身者在B 点施加400N 竖直向下的拉力时，根据N 42B F G F G ⨯-=+动（）可得N 400N 4120N 230N F =⨯-+⨯（）解得N 35N F =故C 正确；D ．配重刚好被拉起，即它对地面的压力为0，根据N 42B F G F G ⨯-=+动（）可得4120N -0N 230N =540N >500N B F ⨯+⨯=（）因为人的最大拉力等于体重500N ，因此配重不可能匀速拉起，故D 错误。

杠杆平衡实验验证杠杆平衡条件杠杆平衡实验是一种经典的物理实验方法，用来验证杠杆平衡条件。

杠杆平衡条件是指在平衡状态下，杠杆两边的力矩之和为零。

这个实验可以通过不同的方法和工具来进行，下面将介绍几种常用的杠杆平衡实验方法和实验装置。

首先，我们可以通过使用一个简单的杠杆平衡实验装置来验证杠杆平衡条件。

这个实验装置包括一个支点和两个物体（甲、乙）。

通过调整物体（甲）的位置，可以改变杠杆的长度和杠杆两边的力矩。

我们可以测量物体（甲）的质量和位置，并通过改变物体（乙）的位置来达到杠杆平衡。

如果在物体（甲）和支点之间存在一个平衡点，物体（乙）的质量和位置可以相应地调整，使得杠杆平衡。

通过实验观察和记录，我们可以验证杠杆平衡条件是否成立。

此外，我们还可以通过悬挂实验来验证杠杆平衡条件。

这个实验方法中，我们可以利用一个悬挂装置和一些重物来构建一个简单的杠杆系统。

我们可以将重物分别挂在杠杆的两边，并调整重物的位置和质量来达到平衡。

通过测量杠杆长度、两边重物的质量和位置等参数，并对实验结果进行分析，我们可以验证杠杆平衡条件是否成立。

除了上述实验方法，我们还可以利用数学模型来验证杠杆平衡条件。

在理论模型中，我们可以通过杠杆平衡条件和其他物理定律来推导出一个方程。

通过对该方程进行求解，我们可以得到杠杆平衡的解析解。

将实验观测到的参数代入该方程，我们可以计算出杠杆平衡的理论值。

通过比较理论值和实验值的差异，我们可以验证杠杆平衡条件的准确性和有效性。

综上所述，杠杆平衡实验是验证杠杆平衡条件的重要方法。

通过选择适当的实验装置和方法，我们可以准确地验证杠杆平衡条件的成立。

这些实验方法不仅可以用于教学和学术研究，还可以应用于现实生活中的工程设计和力学分析等领域。

通过深入研究和应用杠杆平衡实验方法，我们可以更好地理解和应用杠杆平衡条件。

第十二章第1节杠杆同步练习认识杠杆及相关概念同步练习（答题时间：15分钟）1. 如图小华用沙糖桔和苹果来玩跷跷板，他先在杆的右端图示位置放了一个沙糖桔，又在左端图示位置放了一个苹果，放手后，发现杆马上逆时针方向转动起来，试分析，让杆转动的力是（）A. 苹果的重力B. 沙糖桔的重力C. 苹果对杆的压力D. 杆对苹果的支持力2.（厦门）在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是（）A BC D3.（湖州）如图，这款图钉来自一位初中生的创意，翘起部分为我们预留出施力空间，图钉作为杠杆，其支点是（）A. A点B. B点C. C点D. O点4. 如图所示，开瓶盖的起子可以看作是一个杠杆，在图中能正确表示开瓶盖时，杠杆的支点、动力和阻力的是（）A B C D5. 下列关于动力F1力臂的作图中，正确的是（）A BC D6.（益阳）下列四个图中，所作力F的力臂L，正确的是（）A BC D7.（吉林）如果把铁锨看作费力杠杆，在下图所示的A、B、C三点中，支点是__________点，动力作用点是__________点，阻力作用点是__________点。

8.（凉山州）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2。

9.（辽阳）“节约用水，人人有责”，如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1。

认识杠杆及相关概念同步练习参考答案1. C 解析：苹果和沙糖桔对杠杆的压力分别为动力和阻力，因此使杠杆转动的力是苹果对杆的压力。

2. D 解析：由图可知：ABC三种剪子的支点位于中间轴上，动力作用点和阻力作用点分别位于支点的两侧，故均不符合题意；D中的剪子支点位于相连的尾端，动力作用点位于中间位置，阻力作用点位于剪子头部，故D符合题意。

3. C 解析：这个装置的目的是为了能把图钉拔出来，该图钉的工作过程是这样的：用力向上撬杠杆的A点，设备绕着C点顺时针转动，使图钉被拔出。

初中物理-杠杆测试题一.选择题(共23小题)1.如图所示,OＡB为轻质杠杆,可绕支点O自由转动,在B端施加一个动力使杠杆在水平位置平衡，该杠杆(）A．一定是省力杠杆ﻩＢ.一定是费力杠杆C.一定是等臂杠杆D．以上情况都有可能2．如图所示，杠杆处于平衡状态,如果在杠杆两侧挂钩码处各增加一个质量相同的钩码，杠杆会()A.左端下降Ｂ．右端下降ﻩＣ．仍然平衡ﻩD.无法判断3．如图所示,杠杆处于平衡状态,如果将物体Ａ和Ｂ同时向靠近支点的方向移动相同的距离，下列判断正确的是( )Ａ．杠杆仍能平衡ﻩB.杠杆不能平衡，左端下沉C.杠杆不能平衡，右端下沉ﻩD．无法判断４．用细绳系住厚度不均匀的木板的O处，木板恰好处于静止状态，且上表面保持水平.如图所示,两玩具车同时从O点附近分别向木板的两端匀速运动,要使木板在此过程始终保持平衡，必须满足的条件是（)A．两车的质量相等 B．两车的速度大小相等Ｃ．质量较小的车速度较大ﻩD．两车同时到达木板两端5．如图所示,用方向不变的力F,将杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况有(）Ａ．保持不变B．逐渐变小Ｃ.逐渐变大Ｄ.无法判定６．如图所示,重力为G的均匀木棒竖直悬于O点,在其下端施一始终垂直于棒的拉力Ｆ,让棒缓慢转到图中虚线所示位置，在转动的过程中（)A.动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变Ｄ．动力F逐渐减小7．如图所示,有一质量不计的长木板,左端可绕O点转动，在它的右端放一重为Ｇ的物块，并用一竖直向上的力Ｆ拉着，当物块向左匀速滑动时，木板始终在水平位置保持静止,在此过程中,拉力F( )A．变小 B.变大ﻩC．不变Ｄ．先变大后变小8．如图所示是一根重为G的均匀木棒OA,能以支点0自由转动,现用力F C作用于木棒的A端,使木棒ＯＡ在水平位置上保持平衡．当力F由FC方向逐渐转到F B时,力的大小变化为（）A.一直在减小ﻩB.保持不变ﻩC.先减小后增大ﻩＤ．先增大后减小９.小梦在做探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究,再用弹簧测力计取代一侧的钩码继续探究,如图所示，他这样做的最终目的是( ）A.便于直接读出拉力的大小Ｂ.便于提供不同方向的拉力Ｃ.便于正确认识力臂ﻩD．便于测量力臂的大小10．如图所示，杠杆ＡOB用细线悬挂起来，分别在A、Ｂ两端分别挂上质量为m1、m2的重物时，杠杆平衡,此时AO恰好处于水平位置,AＯ=BO，不计杠杆重力,则m1、m2的关系为（)A．m1>m２ﻩB．m１<m２ C.ｍ１=ｍ２ﻩD．无法判断11．如图是吊车起吊货物的结构示意图,伸缩撑杆为圆弧状,工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动,从而将货物提起.下列说法正确的是( )A．吊臂是一省力杠杆，但要费距离B.吊臂是一个费力杠杆,但可以省功C.匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小D.匀速顶起吊臂的过程中,伸缩撑杆支持力渐渐变小1２.如图，一块厚度、密度均匀的长方形水泥板放在水平地面上,用一竖直向上的力,欲使其一端抬离地面．则（）A.Ｆ甲＞F乙，因为甲方法的动力臂长B．Ｆ甲<F乙,因为乙方法的阻力臂长C．F甲＞F乙,因为乙方法时阻力臂短D.F甲＝F乙,因为动力臂都是阻力臂的2倍13.图1为一个平衡的杠杆,左端挂有充足气的篮球和套扎在气针尾端的气球,右端为钩码．将气针头插入篮球中,气球膨胀，此时杠杆如图2.下列分析不正确的是（）A.图1中，杠杆左右两边所受拉力的力臂相等B．图2中,气球的体积越大,它受到的浮力也越大Ｃ.图2中，杠杆的左端上翘是因为气球受到的浮力变大D.实验过程中，杠杆左端所挂物体的总重始终不变14.如图,下列工具中属于费力杠杆的是( ）A．开瓶起子ﻩＢ.镊子ﻩ C.钢丝钳D．独轮车１5．如图所示是生活中几种常见的杠杆,其中属于费力杠杆的是()ﻩA．道钉撬Ｂ.钢丝钳C．开瓶扳手Ｄ.筷子16．用图所示的指甲剪剪指甲时,以O为支点的杠杆AOB属于（)A．省力杠杆ﻩＢ．费力杠杆 C．等臂杠杆D．无法确定17.已知ρ铁=7．9×１0３kg/m3,ρ铝=２.7×103kg/ｍ3,如图所示,Ａ端挂的实心铁块，Ｂ端挂的实心铝块，两金属块均浸没在水中,等臂杠杆平衡，若将两个盛水杯撤去,则（）A．A端向下，Ｂ端向上B.A端向上，B端向下C．杠杆仍平衡D.杠杆不平衡，但无法判断倾向那边18．如图,轻质杠杆两端悬挂同种材料制成的大小不同的金属球时，杠杆平衡.把它们同时浸没在水中,杠杆仍然平衡，则下列说法可能正确的是( )A．两球都是实心的B.大球实心,小球空心C．大球空心，小球实心Ｄ．两球都空心，且空心部分体积相同１9.如图所示,杠杆ＯＡB能绕O点转动,在A点挂一重物Ｇ,为保持杠杆在水平位置平衡，在B点分别作用的四个力中最小的是( ）A.F１ﻩＢ.F2ﻩC．F3ﻩD．F420．如图的杠杆中，O是支点，在Ｂ端挂一个重物,为使杠杆水平平衡，要在A端加一个力，下列说法中正确的是（)A．在水平方向用力F１最小Ｂ．在竖直方向用力F2最小C．在跟OＡ连线垂直的方向F3最小D．在各个方向上用力一样大21.如图所示，O为杠杆MN的支点,OM：ＯN=3：4，物块Ａ和B分别挂在M、N两端,杠杆恰好平衡，已知物块A、B的体积之比为２：1，则Ａ、B两物体物质的密度之比是( )A．3：２ﻩB．４：3ﻩC．2:3 D.3:４２2.甲物体静止在水平地面上时,对地面的压强为5×105Pa，现将甲物体用细绳挂在轻质杠杆的A端,杠杆的B端悬挂乙物体,如图所示．当杠杆在水平位置平衡时，甲物体对地面的压强为3×1０５Pａ，已知:乙物体的质量为２kg,AO：AＢ=1:4,ｇ取１０N/kｇ.要使甲物体恰好被细绳拉离地面,则下列判断中正确的是()A．甲物体的底面积应小于3×10﹣5ｍ2Ｂ．甲物体对地面的压力只需减少120NC.杠杆B端所挂物体的质量至少增加4kgＤ．可以移动支点O的位置，使OA:ＯＢ=２:152３．物体A静止在水平桌面上时,对桌面的压强为p1;现将物体A悬挂在轻质杠杆的C端，当在Ｄ端悬挂物体Ｂ时，杠杆水平平衡,如图所示,此时物体A对桌面的压强为ｐ2.已知：OD=2OC,ｐ1:p2=3:1．物体A、B的密度分别为ρA和ρＢ，且均大于水的密度．物体A、Ｂ的体积分别为ＶＡ和V B，且V A＝２ＶB．物体B 的质量为0.5kg．ｇ取１0N/kg，则下列判断正确的是（)Ａ.物体A所受重力为１0NB．两个物体的密度ρA：ρB=2:３C．将两个物体均浸没在水中，杠杆的D端下沉Ｄ.用2.5Ｎ的力竖直向下拉物体B，物体Ａ恰能离开桌面二．实验探究题(共3小题)24.在“探究杠杆平衡条件的实验”中:(1）如图甲所示，实验前,杠杆左端下沉,则应将左端的平衡螺母向调节(选填“左”或“右”，直到杠杆在水平位置平衡,目的是便于测量.（2)如图乙所示,杠杆上的刻度均匀，在Ａ点挂4个钩码,要使杠杆在水平位置平衡，应在B点挂个相同的钩码;当杠杆平衡后,将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆(选填“能”或”不能“)在水平位置保持平衡.(３）如图丙所示，若不在Ｂ点挂钩码,改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转动ｂ位置时,其示数大小将．(4)如图丁所示,已知每个钩码重0．5Ｎ,杠杆上每小格长度为２cm,当弹簧测力计在C点斜向上拉（与水平方向成３０°角)杠杆,使杠杆在水平位置平衡时,拉力F的力臂大小为ｃm，弹簧测力计示数的大小为N.2５.利用如图所示的装置来探究“杠杆的平衡条件”.（1)实验前，杠杆如图甲所示，可将杠杆两端的平衡螺母向（选填“左”或“右”）调节,使杠杆在水平位置平衡,这样做的好处是可以直接从杠杆上读出．(2）杠杆平衡后,如图乙所示，在杠杆B点挂３个相同的钩码,可在杠杆的D点挂个相同的钩码，就可使杠杆重新在水平位置平衡.(３)保持B点钩码数量和力臂不变,杠杆在水平位置平衡时,测出多组动力臂ｌ1和动力Ｆ1的数据,绘制了﹣Ｆ1的关系图象,如图丙所示．请根据图象推算，当l1为0.6m时,F1为N.ｌ１26.小明乘坐地铁时发现:乘客中有很多“低头族”,他们长时间低着头看手机．他记起物理课上老师讲过：长时间低头会引起颈部肌肉损伤.当头颅为竖直状态时,颈部肌肉的拉力为零;当头颅低下时,颈部肌肉会产生一定的拉力．为了探究“颈部肌肉的拉力与低头角度大小的关系”,小明跟课外小组的同学们制作了一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成支点O，头颅模型的质量为1ｋｇ,头颅模型在重力作用下可绕支点O转动，A点为头颅模型的重心,B点为肌肉拉力的作用点．将细线的一端固定在B点,用测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示,让头颅模型从竖直状态开始转动,通过实验同学们记录了低头角度θ与细线拉力F的数据,如表：θ/°015304560F/Ｎ07.314.020.2２5．０（1）若头颅质量为6ｋg,当低头角度为6０°时，根据实验表中数据及相关物理知识推测：颈部肌肉承受的拉力为N.（2)请通过实验数据记录分析：人低头的角度越大，颈部肌肉的拉力,其主要原是：.（3)根据实验,请你关于“预防和延缓颈部肌肉损伤”提出一个合理化的建议：．三．计算题（共4小题）27．如图所示,轻质杠杆可绕O点转动,杠杆左端A处挂了一块，右端B处施加一个F=3N的拉力,此时杠杆在水平位置平衡，得OA=30cｍ，OB=２０cm.（1）求绳子对杠杆A端的拉力．(2)若物块的体积为10cｍ3，求物块在水中所受到的浮力．２8．如图，轻质杠杆AＢ可绕O点转动，在A、Ｂ两端分别挂有边长为10cm，重力为2０N的完全相同的两正方体C、D,OA:OB=4：3;当物体C浸入水中且露出水面的高度为2ｃm时，杠杆恰好水平静止,A、Ｂ两端的绳子均不可伸长且均处于张紧状态．（ｇ＝10N/kｇ)求：（１）物体C的质量；（2）物体C的密度;(3)物体C受到的浮力;（4）杠杆A端受到绳子的拉力;（5)物体D对地面的压强.2９．某课外科技小组的同学对自动冲水装置进行了研究（如图所示）．该装置主要由水箱、浮球B、盖板Ｃ和一个可以绕O点自由转动的硬杆OB构成，AC为连接硬杆与盖板的细绳.随着水位的上升，盖板C 所受的压力和浮球Ｂ所受的浮力均逐渐增加,当浮球B刚好浸没到水中时,硬杆OB处于水平状态,盖板C 恰好被打开，水箱中的水通过排水管排出．经测量浮球B的体积为1×1０﹣3m3,盖板的横截面积为6×1０﹣３ｍ2，O点到浮球球心的距离为Ｏ点到Ａ点距离的3倍．不计硬杆、盖板以及浮球所受的重力以及盖板的厚度．求:(g=1０N/kｇ)（1）水箱内所能注入水的最大深度；（2)在你以上的计算中忽略了硬杆、盖板以及浮球的重力，如果考虑它们的重力，你认为设计时应采取哪些措拖可保证自动冲水装置正常工作?(写出一种措施即可）30.如图所示，用轻质薄木板AB做成杠杆,O为支点,OA=OＢ=2m，地面上一质量为3kg，边长为0.1m的实心正方体物块M用一不可伸长的细线系于OＢ的中点C，此时ＡB静止于水平位置，细线刚好被拉直．现将重为１０N的小物块P放在O点的正上方的板上，对P施加F=2N的水平向左推力，使P沿OA向左做匀速直线运动.求:(ｇ取10Ｎ/ｋｇ）(１）若细线能承受的最大拉力为14N，小物块P可从O点开始往左运动多远?（2)小物块P往左运动到最远时，推力F做了多少功?--初中物理-杠杆测试题参考答案一.选择题（共23小题)1.D；２.Ａ;3．Ｃ;4．C;5．A;６．B；7.Ａ；8．C;9．Ｃ；１０．B;１1．D;１２.Ｄ;13．A;14.B；1５．D；16.A;17．B；18.Ａ;19.C;2０.C;2１．C；２2．D;２3.Ｄ;二．实验探究题(共3小题）24.右；力臂的大小;6；不能；变大;4；３;２５.右；力臂的大小;4；0．5;2６.150；越大；低头角度越大，重力G的力臂L越长，重力G和肌肉拉力F的力臂OB不变，根据杠杆平衡条件G•Ｌ=Ｆ•OB，因此肌肉的拉力F越大;不要长时间低头；三.计算题（共４小题)2７．;28. ;２9.；3０.;--。
