全自动出锡焊接系统

全自动焊锡机设备操作规程一、安全操作须知1.操作人员应经过专业培训并持有相应的操作证件。

2.操作人员在操作前应检查设备是否正常运行，如有异常情况应及时上报维修人员。

3.操作人员应正确佩戴个人防护装备，如手套、护目镜等。

4.禁止未经授权的人员操作设备。

5.操作人员应在操作过程中保持专注，切勿分心进行其他活动。

6.禁止在设备运行期间触摸任何运动部件。

7.操作人员应熟悉焊锡机设备的紧急停机按钮的位置和使用方法。

8.禁止将易燃物品放置在设备附近。

9.操作完毕后，应将设备切换至安全模式。

二、设备操作流程1.打开设备电源，待设备启动完成后，按下设备复位按钮。

2.根据焊接任务需求，调整焊锡机的参数，包括预热温度、焊接时间等。

3.将待焊接的工件放置在焊锡机夹持装置上，确保工件稳固。

4.按下设备启动按钮，设备开始进行自动焊接。

5.在操作过程中，操作人员应观察设备运行状况，如发现异常情况应立即停机并上报维修人员。

6.焊接完成后，将焊接工件从夹持装置上取下，并进行目视检查。

7.关闭设备电源，并进行设备的清洁和维护。

三、设备维护与保养1.定期检查设备的电源线、接线端子是否松动或损坏，如发现问题应及时修复或更换。

2.定期清理设备内部的焊锡残留物，保持设备的清洁。

3.定期涂抹设备传动部件上适量的润滑剂，确保设备的正常运转。

4.定期检查焊锡机的加热元件是否正常工作，如发现问题应及时更换。

5.注意焊锡机的使用环境，避免恶劣的工作环境对设备造成损害。

6.定期对设备进行标定和校准，确保焊接质量的稳定性。

7.若设备长时间不使用，应将设备电源断开。

四、常见故障排除1.设备启动后无反应：检查电源是否正常连接，检查设备主控电路板是否受损。

2.焊锡质量不稳定：检查焊锡机参数设置是否正确，检查加热元件是否工作正常。

3.焊锡不粘附：检查焊锡供给系统是否正常运行，检查焊锡的质量。

4.设备出现异常噪音：检查设备传动部件是否松动，检查润滑剂是否充足。

自动焊锡机
自动焊锡机由WELLER温控器+ WELLER发热芯+双轴/三轴/四轴运动平台+手持编程器组成。

大功率真加热控制器，保证焊接的稳定性。

具有侧点功能，防止由于针脚不齐面引起焊接不良的情况，具有自动清洗功能，程序更加优化，达到很高生产效率，高清密送锡机构，低噪音，高精度。

产品概述：
LHZ-300N自动焊锡机主要应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程以及焊锡加工，特别适用于混装电路板、热敏感元器件、SMT后端工序中敏感器件的焊接，广泛应用于PCB焊线、充电器插头焊接、连接器焊接、DC端子加锡、LED灯带连接等领域。

自动焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。

产品特写：
1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能，并也内置打螺丝、点胶及搬运程式。

2、设备可存储操作程序，同一机器可对不同产品进行焊锡加工。

3、设备机械手臂均为铝型材开模铸造，不变形、不生锈、运行稳固。

4、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。

5、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。

6、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定位精度和重复精度。

设备组成：
基本参数：
适用范围：
电子汽车、集成电路、印刷电路、彩包液晶屏、马达、对温度敏感的电子元件焊接、连接器（CONNECTOR）、排线、细小的CABLE、喇叭和马达等。

公司网站：东莞市塘厦领航者自动化设备厂，主要从事非标自动化设备的研发制造和销售为一体的企业。

自动焊锡机全自动焊接设备使用方
法
1、确定设备的接线，焊锡机的电源是三相四线，接线时需要注意线的分枝和标号，必须与标准规定一致，否则容易出现不能正常工作的情况。

2、开机前，先将设备上的急停开关拨到复位位置，然后按下机器的开机开关。

3、检查机器的运行状态，看看液压系统、气流系统以及其他部件是否正常，如果发现有问题，立即处理。

4、使用调试软件，对机器进行精确的调整，确保机器在高速运行状态下工作时能够达到最佳效果。

5、根据实际生产要求，选择合适的焊锡方法，并装上焊接电极，直到所有的焊接部件安装完毕。

6、将焊枪置于指定的焊接位置，按下开始按钮，让机器完成自动焊接。

7、当焊接完成后，应及时检查和清理焊接后的物件，检查焊接状态是否达到要求，确保产品的品质。

8、完成生产后，关闭机器，检查机器的使用状态，并对其进行保养。

自动焊锡机简介和使用说明书一、自动焊锡机功能简介1. 用于焊接各类电子元件和线材，具有点焊和拖焊功能。

2. 海量存储，满足所有需求，可存储9999个型号，每个型号可以设定999步。

3. 具有4轴位置移动加1轴自动出锡功能。

4. 密码保护功能，确保系统和型号参数安全可靠。

5. 单步和试步功能方便用于调机测试。

6. 校准功能用于不同机器的参数复制后的位置校准。

7. 具有中文和英文版本供客户选择。

8. 具有多种灵活的型号调试和编辑方法。

9. 自动清洗焊头功能。

10. 可根据客户需要定制功能。

二、应用范围焊锡机器人应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程，特别适用于混装电路板、热敏感元器件、SMT后段工序中敏感器件的焊接。

焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。

三、硬件安装要求1. 外接220V/50Hz市制交流电。

2. 确保机箱外接地线，以确保机器稳定运行和保护PCB版。

3. 清洗功能需要配置压缩气体。

四、软件配置1. 系统参数设置注意：进入系统参数设置前需要输入系统密码；系统参数修改后请按复位按键2. 型号参数设置4. 厂家参数设置五、操作例子1. 系统参数设置在主界面点击”系统参数设置”按键。

屏幕显示虚拟键盘要求输入系统密码。

输入正确后进入系统参数设置界面。

查看并确认需要修改系统参数后，点击参数数字框。

点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

修改完毕保存并退出虚拟键盘。

修改完成所有参数后，按”保存”按键将参数存入U盘。

最后按”复位”按键应用系统参数(注意：没有执行该步骤会造成系统混乱或损坏电机)。

2. 型号参数设置在主界面点击”型号参数设置”按键。

屏幕显示虚拟键盘要求输入型号密码。

输入正确后进入型号参数设置界面。

通过遥控器控制XYZR各轴移动到合适的坐标位置定位结束后，按”存XX坐标”保存各点坐标点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

激光锡焊之锡球喷锡激光焊接系统
锡球喷锡激光焊接系统介绍:
采用光纤激光器，与工控系统高度集成于工作台机柜，搭配植球机构实现锡球与激光焊接同步，配双龙门系统，上料、下料、自动定位、焊接同步进行，实现高效自动焊接，大大提高生产效率，能够满足精密级元器件比如摄像头模组、VCM漆包线圈模组和触点盆架等加锡焊接需求，具有一定范围的特殊应用性。

锡球喷锡激光焊接系统特点:
激光器强制风冷免维护
系统高度集成占地小
电光转换效率高达35%
10万小时寿命
激光锡球同步高效
可选配自动上下料系统，节省人工成本
锡球喷锡激光焊接系统应用领域:
锡球激光焊接系统主要应用于3C电子行业，适用于摄像头模组、VCM模组、触点支架，磁头等精密微小元器件焊接。

锡球喷锡激光焊接系统工作流程:
锡球喷锡激光焊接系统样品展示:。

全自动焊锡机操作规程
1、安全事项
（1）使用前要先安装设备，电压必须符合安全规定；
（2）检查机器的电源线、连接线、静电棒等是否损坏，有无漏电现象；
（3）使用前，要检查设备外表的有无拆开过的痕迹，以确定设备未经拆动；
（4）调整焊锡机的焊接电压前，首先要检查机器是否有故障，要避免端子引起的火花冲击；
（5）定期检查焊锡机的各种部件，尤其是热料的焊锡和金属的机械结构；
（6）维护时，要检查锡料、金属机械结构等，确保工作的安全性。

2、操作步骤
（1）先检查电源，然后将设备放置在平稳的地面上，连接上电源；
（2）拆开锡料包装，然后放置在装有锡料的盒子中；
（3）将锡料装到焊锡机中；
（4）调节焊锡机参数，包括焊接电压、温度、焊接频率等；
（5）操作前，点击“开始”按钮，焊锡机开始工作；
（6）操作员在安全范围内，使用手动操作手柄，将焊接件布置到右端的焊接台上；
（7）焊锡机中的焊料将定位到所需焊接位置；
（8）焊接时必须采用双方向焊接，以确保焊点的质量；（9）焊接完成后，操作员可以控制焊锡机进入下一次焊接；。

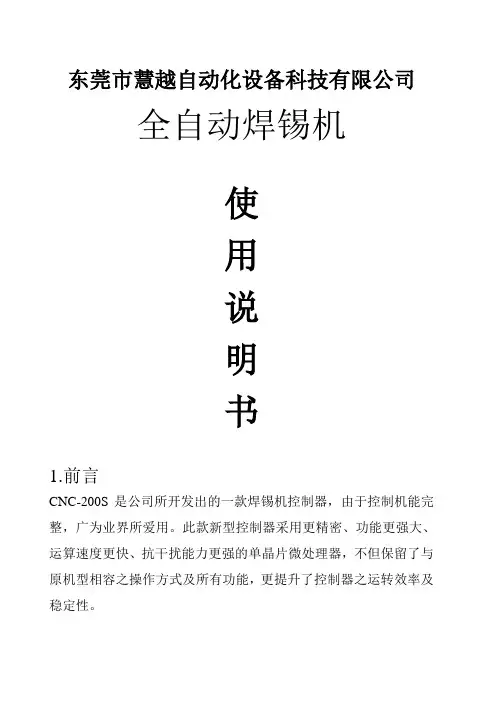

东莞市慧越自动化设备科技有限公司全自动焊锡机使用说明书1.前言CNC-200S是公司所开发出的一款焊锡机控制器，由于控制机能完整，广为业界所爱用。

此款新型控制器采用更精密、功能更强大、运算速度更快、抗干扰能力更强的单晶片微处理器，不但保留了与原机型相容之操作方式及所有功能，更提升了控制器之运转效率及稳定性。

2.主要特征◆采用单晶片微处理器设计，功能更强，体积更小，抗干扰能力强。

◆记忆体使用FLASH ROM,容量大，可储存1000步序的焊锡资料，每一步序可分别设定9种焊锡资料，5种功能选择，切断电源后焊锡资料不会流失。

◆可针对不同机型及使用场合更改运转及操作模式，使用范围更广泛。

◆焊锡轴位置可以教导或按键设定，资料显示窗可以显示焊锡轴当前位置。

◆焊锡轴提供99段定位速度选择。

◆焊锡轴位移单位设置范围广，使用各类规格的螺杆。

◆一组编辑密码设定，以防止设定资料被任意更改。

◆兼容性强，可直接替代同类型控制器。

◆电源可分AC100~120V及220V~240V等机种供选择。

3.面板说明3.1.按键0~9：共十键，用来输入数值之用。

步序设定：用来进入或离开资料设定状态。

产品设定：用来设定目标产量。

起始步序：用来指定记忆体起始步序。

结束步序：用来指定记忆体结束步序。

资料选择：编辑时，选择资料项目；操作时，切换显示焊锡杆位置或旋转轴位置。

拨锡动作：编辑时，用来指定该步序是否需要拨锡动作。

锡杯动作：编辑时，用来指定该步序是否需要锡杯动作。

转角方向：编辑时，用来指定该步序的旋转方向。

横移动作：编辑时，用来指定该步序是否需要横移动作。

自动启动：编辑时，用来指定执行至该步序时是否要自动运行。

一：编辑时，可跳回上已步序编辑；待机时，连续按住二秒可使产量减一。

清除：编辑时，将目前编辑中的数字，清除为零。

COPY: 编辑时，将上一步序的资料复制到目前步序的资料项目中。

输入：编辑时，将编辑中的资料项写入记忆体时间：时间与产量显示切换。

全自动焊锡机操作方法
以下是全自动焊锡机的操作方法：
1. 首先，将焊锡材料（如焊锡丝）加载到机器的焊锡材料装置中，确保装置中有足够的焊锡材料供应。

2. 调整焊锡机的参数，包括温度、速度和时间等参数，以适应所需的焊接要求。

通常，焊锡机上会有相应的控制面板或操作界面，您可以使用它们来调整参数。

3. 清洁工作区域，并确保焊锡机周围没有任何杂物或阻碍物。

4. 启动焊锡机。

通常有一个开关或按钮可以启动机器。

启动后，焊锡机会进入准备状态，并开始预热。

5. 当焊锡机预热完成后，将待焊接的零件放置到焊锡机的焊接台上。

确保零件放置正确，并且不会滑动或移动。

6. 观察焊锡机的工作状态，确保焊锡丝从焊锡材料装置中正常供应，并且焊接头按照预设的参数进行焊接。

7. 等待焊接完成。

焊锡机会自动完成焊接过程，并在完成后停止工作。

8. 取出焊接完成的零件，检查焊接质量。

如果需要重新焊接或进行修复，请处理相应的问题。

9. 关闭焊锡机。

根据机器的设计，您可以通过按下一个按钮或拨动一个开关来关闭焊锡机。

请注意，不同型号和品牌的全自动焊锡机可能会有略微不同的操作方法和参数设置。

因此，在操作焊锡机之前，请务必阅读和理解相关的操作手册，并按照制造商的指示进行操作。

自动焊锡机的焊锡工艺流程自动焊锡机是一种用于电子产品制造的自动化设备，它可以替代手工焊接，提高焊接效率和质量。

下面将介绍自动焊锡机的焊锡工艺流程。

1. 预处理在进行自动焊锡之前，首先需要对焊锡件进行预处理。

这包括清洁和涂覆焊锡膏。

清洁工作是为了去除焊锡件表面的污垢和氧化物，以确保焊接质量。

而涂覆焊锡膏是为了提供必要的焊锡材料，并提高焊接接触面积和可靠性。

2. 片选与定位自动焊锡机会通过视觉识别系统对焊接件进行片选和定位。

首先，它会通过图像识别技术识别焊接件的位置和方向，然后将其定位到焊接机器人的工作区域。

这一步骤非常重要，因为准确的定位能够确保焊接位置准确，提高焊接质量。

3. 焊锡操作在进行焊锡操作之前，自动焊锡机需要设定焊接参数，如温度、时间和焊锡量等。

这些参数根据焊接件的材料和要求进行设定。

然后，焊接机器人会按照预先设定的路径和参数进行焊锡操作。

自动焊锡机通常采用烙铁或热风吹焊技术进行焊接。

烙铁焊接适用于小型焊接区域，而热风吹焊适用于大型焊接区域。

4. 质检与修正焊锡完成之后，自动焊锡机会进行焊接质检以确保焊接质量。

质检通常包括焊接点的外观检查和焊接电阻的检测。

如果发现焊接质量不符合要求，自动焊锡机会进行修正操作。

修正操作可以是重新焊接或更改焊接参数等。

5. 清洁与保养自动焊锡机在使用一段时间后需要进行清洁和保养以确保其正常运行。

清洁工作包括清除焊锡膏残留物、清洁焊接头和更换磨损的部件等。

保养工作包括润滑传动部件、校准焊接参数和检查电气线路等。

6. 数据记录与分析在自动焊锡过程中，焊接参数和质检结果等数据会被记录下来。

这些数据可以用于分析和评估焊接质量，并进行改进。

通过数据分析，可以发现焊接过程中的不良因素和潜在问题，并采取相应的措施进行改善。

总结：自动焊锡机的焊锡工艺流程包括预处理、片选与定位、焊锡操作、质检与修正、清洁与保养以及数据记录与分析。

通过自动化的焊接过程，可以提高焊接效率和质量，并减少人为因素对焊接质量的影响。

自动焊锡机操作指导书一、前言本文是一份详细的自动焊锡机操作指导书，旨在帮助用户正确操作自动焊锡机，提高工作效率和焊接质量。

二、自动焊锡机概述自动焊锡机是一种用于电子组装和焊接的设备，它可以自动完成焊接工作，提高生产效率，减少人力投入。

下面将详细介绍自动焊锡机的主要组成部分和工作原理。

2.1 组成部分自动焊锡机主要由以下组成部分构成：1.控制系统：负责控制自动焊锡机的运行和参数设置。

2.运动系统：包括焊头的运动控制、焊锡丝的送丝控制等。

3.加热系统：用于加热焊头和焊锡丝，使其达到适当的焊接温度。

4.电源系统：提供所需的电力，保证设备正常运行。

2.2 工作原理自动焊锡机的工作原理主要包括以下几个步骤：1.参数设置：通过控制系统设置焊接参数，如温度、速度等。

2.运动控制：根据设定的参数，控制焊头的运动轨迹和焊锡丝的送丝速度。

3.加热操作：加热系统将焊头和焊锡丝加热至设定的焊接温度。

4.焊接操作：焊头接触焊接点，将熔化的焊锡丝喷到焊接点上，完成焊接。

5.焊后处理：待焊接完成后，自动焊锡机会自动切断焊锡丝，并进行相应的处理操作。

三、自动焊锡机操作步骤正确的操作步骤是确保自动焊锡机能够正常工作的关键。

下面将详细介绍自动焊锡机的操作步骤。

3.1 准备工作在操作自动焊锡机之前，需要做好以下准备工作：1.检查设备：检查自动焊锡机是否处于正常工作状态，如是否有异常声音或损坏部件等情况。

2.准备焊接材料：准备好焊接所需的焊锡丝、焊接点等材料。

3.参数设置：根据焊接需求，通过控制系统设置合适的焊接参数，如温度、速度等。

3.2 开机操作完成准备工作后，按照以下步骤进行开机操作：1.按下电源开关，打开自动焊锡机的电源。

2.检查显示屏：确认显示屏是否正常显示，是否有异常提示信息。

3.等待预热：自动焊锡机需要一定时间进行预热，等待预热完成。

3.3 参数调整在开机操作完成后，需要进行参数调整以适应实际的焊接需求。

具体操作步骤如下：1.设置温度：根据焊接要求，调整控制系统中的温度参数，确保焊接温度达到要求。

自动焊锡机工作原理
自动焊锡机是一种专业的焊接设备，它能够通过自动化的方式实现焊锡操作。

其工作原理主要包括以下几个方面：
1. 供锡系统：自动焊锡机会通过供锡系统提供熔化的焊锡供给焊接过程。

供锡系统通常包括一个锡丝卷盘和一个锡丝送进装置。

锡丝卷盘用于存放焊锡线，并通过送进装置将焊锡线送到焊接点。

2. 控制系统：自动焊锡机的控制系统起着至关重要的作用。

控制系统通过接受输入信号，可以根据设定的参数来控制整个焊接过程。

可以通过控制系统来调节焊接速度、焊锡温度、焊锡量等参数。

3. 焊锡头：焊锡头是自动焊锡机的主要部件之一，它用于将熔化的焊锡线涂布在焊接点上。

焊锡头通常包括一个加热部件和一个焊锡嘴。

加热部件用于加热焊锡线，使其熔化。

焊锡嘴用于将熔化的焊锡线喷出，并均匀涂布在焊接点上。

4. 传动系统：自动焊锡机的传动系统用于控制焊锡头的移动，以便将焊锡线涂布在正确的位置。

传动系统通常使用步进电机或伺服电机来驱动焊锡头。

5. 检测系统：自动焊锡机通常配备有一些检测系统，用于监测焊接过程中的焊接质量。

检测系统可以通过感应器或光学传感器来检测焊接点的位置、焊接温度、焊锡量等参数，并根据设定的标准进行反馈控制。

总的来说，自动焊锡机通过控制系统、供锡系统、焊锡头、传动系统和检测系统的协同工作，实现自动化焊锡操作。

它能够提高焊接效率、保持焊接质量的稳定性，并提供更高的工作精度和可靠性。

自动焊锡机操作指导书一、前言自动焊锡机是现代电子工业中常见的一种设备，其作用是在电子元件的引脚和 PCB 板之间焊接。

本操作指导书旨在为初学者提供一份详细的操作指南，帮助他们正确使用自动焊锡机。

二、设备介绍1. 设备结构自动焊锡机由以下几个部分组成：控制系统、加热系统、输送系统和夹紧系统。

2. 设备原理自动焊锡机的原理是通过控制系统对加热系统进行控制，使得加热头对焊点进行加热，同时通过输送系统将 PCB 板移动至合适的位置，再通过夹紧系统将电子元件固定在 PCB 板上，最后完成电子元件和 PCB 板之间的焊接。

三、操作步骤1. 开机准备（1）检查设备是否正常运转，并清洁设备表面；（2）确认加热头温度是否达到要求；（3）确认输送带是否正常运转；（4）确认夹紧装置是否正常运转。

2. 程序设置根据实际情况设置程序参数，包括加热头温度、输送速度等参数。

注意：程序设置应根据实际情况进行调整。

3. PCB 板安装将 PCB 板放置在输送带上，并确认位置是否正确。

注意：PCB 板应放置在输送带的中央位置，以免出现偏差。

4. 元件安装将电子元件放置在 PCB 板上，并通过夹紧装置固定。

注意：电子元件应放置在正确的位置，并且夹紧力度不应过大或过小。

5. 焊接操作启动设备，开始焊接。

注意：操作人员不得离开设备旁边，以免出现意外情况。

6. 检查焊点质量检查焊点是否均匀、完整，是否有短路或断路等问题。

如果发现问题，应及时停止设备并进行修理。

7. 关机操作完成焊接后，关闭设备并清理设备表面。

注意：清洁设备时应使用专用工具和清洁剂，以免损坏设备表面。

四、安全提示1. 操作人员应穿戴好防护用品，如手套、口罩等；2. 操作人员不得随意触摸加热头和输送带等部位；3. 在操作过程中，不得将手指或其他物品伸入设备内部；4. 设备故障时，应及时停机并进行修理；5. 操作人员应按照操作指导书的要求进行操作，不得随意更改操作流程或参数。

五、总结以上就是自动焊锡机的操作指导书。

200-2.4D
0.5
200-1.6D
0.5
200-1.2D
47436-0.6 47436-0.8 47436-1.0 47436-1.2 47436-1.4 47436-1.6 47022-0.6 47022-0.8 47022-1.0 47022-1.2 47022-1.4 47022-1.6 47478-0.6 47478-0.8 47478-1.0 47478-1.2 47478-1.4 47478-1.6 47435-0.6 47435-0.8 47435-1.0 47435-1.2 47435-1.4 47435-1.6 47005-0.6 47005-0.8 47005-1.0 47005-1.2 47005-1.4 47005-1.6
12 3 2
12
12
200-I R0.2
200-1C 200-2C
200-LI R0.2
200-0.8C
200-2B R1
2
2
2
4 10
0.5
200-B R0.5 12
3.7 10
3.5 12
12123来自2.5? 1.2
? 1.6
? 2.4
? 3.2
? 4.2
0.5
200-4.2D
200-3.2D
0.5
接的场所使用或存放。
Tips
2
1.5 12
3 2
12 3
12
12
12
45°
45°
3.5
?4 ?3
?3 30°
? 4.7 1.2
R0.2 45° 45°
1.5
3.5
200-H
1.5
200-K

自动焊锡机操作指导手册自动焊锡机操作指导手册1. 简介自动焊锡机是一种常用的焊接设备，能够提高焊接效率和质量。

本指导手册将介绍自动焊锡机的基本操作指南，以帮助操作人员正确、安全地使用该设备并获得良好的焊接结果。

2. 准备工作在开始操作自动焊锡机之前，需要确保以下准备工作已完成：2.1 确认设备和焊接材料的选择是否正确。

2.2 检查设备是否处于良好的工作状态，包括电源连接、机器部件等。

2.3 准备好焊接材料，包括焊锡丝、焊接垫、清洁工具等。

3. 操作步骤下面是使用自动焊锡机的基本操作步骤：3.1 打开自动焊锡机的电源，并确保设备运行正常。

3.2 设置焊接参数，包括温度、焊接速度等，根据具体的焊接需求进行调整。

建议从低温度和慢速开始，逐渐调高以达到最佳效果。

3.3 插入焊锡丝，并确保其正确进入焊锡机的进料通道。

3.4 准备待焊接的材料，确保其表面清洁，以获得良好的焊接效果。

3.5 将待焊接的材料与焊锡机接触，确保焊接部位对齐。

3.6 按下启动按钮，自动焊锡机将开始工作，自动完成焊接过程。

3.7 检查焊接质量，确保焊点牢固、无虚焊或冷焊等问题。

3.8 关闭自动焊锡机的电源，并进行清洁和维护作业。

4. 注意事项在操作自动焊锡机时，需要注意一些问题以确保操作的安全性和焊接结果的质量：4.1 安全防护：戴好防护眼镜、手套等个人防护装备，避免因操作不慎导致受伤。

4.2 焊接环境：保持焊接区域干净整洁，避免灰尘和杂质对焊点产生影响。

4.3 温度控制：根据焊接材料的要求，控制好焊接温度，避免过高或过低导致焊接质量不佳。

4.4 焊接压力：调整好焊接压力，确保焊接材料能够充分接触并产生牢固的焊点。

4.5 定期清洁和维护：定期清洁焊锡机的焊头、进料通道等部件，并进行必要的维护工作，以提高设备的使用寿命和稳定性。

5. 总结与回顾自动焊锡机是一种高效、便捷的焊接设备。

通过正确操作和合理调整焊接参数，可以获得高质量的焊接结果。

全自动焊锡机操作规程全自动焊锡机作为一种机械设备，用于电子元器件的焊接。

正确操作全自动焊锡机，不仅可以提高生产效率，还可以保证焊接质量。

下面是一份全自动焊锡机操作规程，帮助工作人员正确操作焊锡机，保证操作安全和焊接质量。

一、操作前准备1.工作人员需要穿戴合适的工作服，佩戴个人防护设备，包括耳塞、防护眼镜和手套等。

2.确认焊锡机的工作台面上清洁整齐，焊锡台面平整。

3.检查焊锡机的电源是否正常，并检查焊脚是否有损坏，如果发现异常应立即停机报修。

4.根据焊接工艺要求确认焊锡量、焊接时间和温度等参数，设置合适的数值。

二、操作步骤1.将需要焊接的元器件放置在焊锡机的工作台上，并调整位置，确保焊接头和焊盘对齐。

2.按下启动按钮，焊锡机启动，焊脚将自动接触焊接头和焊盘，开始焊接。

3.焊接过程中，工作人员需要保持警惕，观察焊接情况，确保焊接头和焊盘之间没有偏位或错位。

4.当焊接完成时，焊锡机会自动断电停止。

此时，工作人员需要等待焊接头和焊盘冷却，避免烫伤。

5.冷却后，将焊接完成的元器件取下，放置在指定的位置。

同时，工作人员需要检查焊接质量是否符合要求。

三、日常维护1.每日工作结束后，工作人员需要将焊锡机的工作台清洁干净，避免焊渣和焊锡残留。

2.定期检查焊锡机的电源线和接地线是否正常，确保电气安全。

3.定期检查焊脚是否磨损，如果有磨损需要及时更换。

4.定期检查焊锡机的机械部件是否正常，如有异常，需及时报修。

5.定期对焊锡机进行保养维护，润滑关键部件，保证设备正常运行。

四、操作注意事项1.操作人员必须接受过相关培训，了解焊锡机的操作规程，并掌握相关知识和技能。

2.禁止未经授权的人员操作焊锡机。

3.操作人员在工作过程中必须集中注意力，不能分散注意力或进行其他无关操作。

4.操作人员不得随意调整焊锡机的参数，必须按照工艺要求进行操作。

5.严禁操作人员用手触摸焊脚、焊盘或焊锡，以免发生烫伤。

6.严禁将焊锡机用于非焊接作业或进行不正当操作。

焊接自动化控制系统随着科技的不断发展，人类的生活也在不断地变化着。

焊接技术作为一种重要的制造工艺，自然也不能例外。

传统的焊接方式对工人的技术要求较高，缺乏智能化、高效化的特点。

为了弥补这些缺陷，焊接自动化控制系统应运而生。

一、焊接自动化控制系统的概述焊接自动化控制系统是指通过计算机技术、电子技术和机械技术等综合手段，对焊接过程进行智能化、自动化、精确化控制，实现焊接自动化的一种技术系统。

它可以对焊缝进行自动检测、跟踪、定位和焊接，从而提高工作效率、降低人工成本、提高产品质量。

二、焊接自动化控制系统的组成焊接自动化控制系统主要分为采集系统、控制系统和执行系统三个部分。

1. 采集系统：它是指将焊接过程中所产生的各种电学、热学、光学和力学信号等信息采集并转换为数字信号，传送到控制系统中进行处理的一种系统。

采集系统主要由传感器、信号处理器、信号转换器和数据传输系统等部分组成。

2. 控制系统：控制系统是整个焊接自动化控制系统的核心部分，它是指对采集系统采集到的信号进行处理，根据处理结果生成控制信号，对焊接过程进行自动控制的一种系统。

控制系统主要由计算机、控制卡、程序运行系统和控制器等部分组成。

3. 执行系统：执行系统是指对控制系统发出的各种指令进行执行的部分，它需要根据控制系统发出的指令，实现各种机构的自动控制。

执行系统主要由机器人、驱动器、执行器和传动部分等部分组成。

三、焊接自动化控制系统的应用焊接自动化控制系统可广泛应用于汽车、船舶、机械、航空航天、建筑、管道和电力等领域的焊接生产中，并且涵盖了多种技术类型，包括点焊、气体保护焊、电弧焊、激光焊和等离子焊等技术。

例，在汽车制造领域中，采用焊接自动化控制系统可以实现汽车零部件的高质量焊接和快速生产，提高生产效率、降低人工成本，同时，还可以减少不必要的因固定资产带来的投资成本。

四、焊接自动化控制系统的未来发展随着智能制造的发展，焊接自动化控制系统仍将不断发展和壮大。

全自动焊锡机设备操作规程全自动焊锡机是一种高效、智能化的焊接设备，其操作规程对保证焊接质量、提高工作效率至关重要。

以下是全自动焊锡机设备的操作规程：一、准备工作1. 确保设备处于稳定的电源和地线接地状态；2. 检查焊锡机的各项安全装置是否正常，如保险装置、热保护装置等；3. 打开控制系统的电源，启动设备。

二、工作参数设置1. 根据焊接产品的要求，设置焊接温度、时间、速度等参数；2. 调整焊锡机的焊锡头高度，确保焊接点与焊锡头接触良好；3. 配置焊锡机所需的焊锡丝，并确认焊锡丝的规格和材料是否正确。

三、工件的准备1. 将待焊接的工件放置在焊接台上，并根据需要进行固定，确保焊接过程中工件的稳定性；2. 清洁工件的表面，确保焊锡头和焊接点之间没有杂质，以免影响焊接质量。

四、操作步骤1. 按下启动按钮，焊锡机开始工作；2. 焊锡头移动至焊接点上方，进行预热；3. 焊锡头接触焊接点，开始焊接；4. 焊接完成后，焊锡头移开，继续下一个焊接点的焊接；5. 若需要多次焊接，重复步骤3和步骤4；6. 完成所有的焊接工作后，按下停止按钮，关闭设备。

五、设备维护1. 定期检查设备的电气连接是否正常，如发现松动或老化，及时进行修复；2. 清洁焊锡机的工作台面和焊锡头，保持设备的整洁；3. 根据设备厂商提供的维护手册，进行定期维护和保养；4. 在设备运行中出现异常情况时，及时停止使用，联系维修人员进行维修处理。

六、安全注意事项1. 操作人员必须戴好防护眼镜和防护手套，确保工作的安全；2. 在设备运行时，严禁用手触摸焊接头，以免烫伤；3. 在设备工作期间，不得将手指、衣物等插入焊接区域，避免发生事故；4. 使用焊锡机时，严禁将其他物品放在设备上，以免影响正常工作；5. 使用过程中如发现设备有异常情况或异味，应立即停止使用并断电，以免发生火灾或其他事故。

以上是全自动焊锡机设备的操作规程，操作人员应按照规程进行操作，确保焊接质量和工作安全。
