串联电抗器选型电抗器也叫电感器，根据用途来可分为：①并联电抗器；②串联电抗器；③调谐电抗器；④输出电抗器；⑤输入电抗器；⑥限流电抗器；⑦消弧线圈；⑧阻尼电抗器；⑨平波电抗器。

电抗器就是导线绕成螺线管形式（空心电抗器），有时为了增加电感值，会在线圈中插入铁心（铁芯电抗器），铁芯中均匀分布多个气隙。

非调谐补偿滤波单元，即采用串联电抗器与并联电容器串联，根据接入点处系统谐波分布情况，采用合适的电抗率P ，即电抗器与串联电容的阻抗比值：CX L X ,常用的电抗率为0.5/1%、6/7%、13.5/14%。

低压无功补偿回路串联电抗器，有两个主要作用：Ⅰ.降低电容器投入瞬间涌流在20I N 以内，减小故障情况下电流，在允许范围内；如电抗率P 选0.5%、1%阻尼电抗器Ⅱ.抑制接入点系统谐波侵入电容，延长电容使用寿命；如电抗率选为7%、14%等第一种情况，使用场合为：在系统谐波含量小（电压总谐波畸变率THD u <5%），对用电设备影响不大，不需要特别抑制及治理措施。

一般采用纯电容补偿方案。

当然有条件的话串联阻尼电抗器，能减小合闸涌流对电容器金属极板的冲击，起保护电容器，减小系统电压波动。

第二种应用情况为：系统各次谐波明显，电压总谐波畸变率THD u >5%，对敏感设备已经造成影响，像无功补偿用电容，谐波侵入，造成严重过载，发热等故障。

采取的应对措施是前段串联电抗器，改变补偿支路的阻抗特性，防止谐波的放大甚至谐振。

系统中谐波次数、含量大小，我们可以通过专业测量仪表，如FLUK表，直观显示出来。

下图为一层写字楼谐波测量图1通过大量的实地勘察，低压系统谐波次数、含量主要集中在13次以内，其中3次、5次、7次、9次、11次为重灾区。

我们知道了谐波对并联电容器的危害，对补偿稳定性的危害，就必须采取串联电抗器的办法，那电抗器要怎么选，选多大的合适哪？看下图2——调谐次数图2横坐标为系统谐波次数，1为基波（频率50Hz）、2次谐波（频率100Hz）、3次谐波（频率为150Hz）…；纵坐标为单元（电容+电抗）基波与谐波下阻抗比值；曲线为各类电抗率，曲线与横坐标的交点为P对应的调谐次数。

伺服电抗器功能环节
伺服电抗器是用于伺服系统中的一种重要组件，其功能和作用
主要体现在以下几个环节：
1. 电流控制，伺服电抗器在伺服系统中起到电流控制的作用。

当伺服驱动器需要控制电机的加速度和减速度时，会发生瞬时的电
流变化，伺服电抗器可以限制这些瞬时电流的变化，保护电机和其
他电气设备，从而实现对电流的控制。

2. 过载保护，伺服电抗器还可以起到过载保护的作用。

在伺服
系统工作过程中，由于负载突然增加或其他原因导致电机过载时，
伺服电抗器可以吸收一部分过载电流，保护电机和其他设备不受损坏。

3. 滤波作用，伺服电抗器还可以在伺服系统中起到滤波的作用。

它可以减少电机运行时所产生的高频噪音和电磁干扰，提高系统的
稳定性和可靠性。

4. 节能减耗，伺服电抗器还可以通过对电流的调节，降低系统
中的能耗，延长设备的使用寿命，提高系统的效率。

总的来说，伺服电抗器在伺服系统中扮演着重要的角色，通过对电流的控制、过载保护、滤波和节能减耗等功能，保障了伺服系统的稳定运行和设备的安全可靠性。

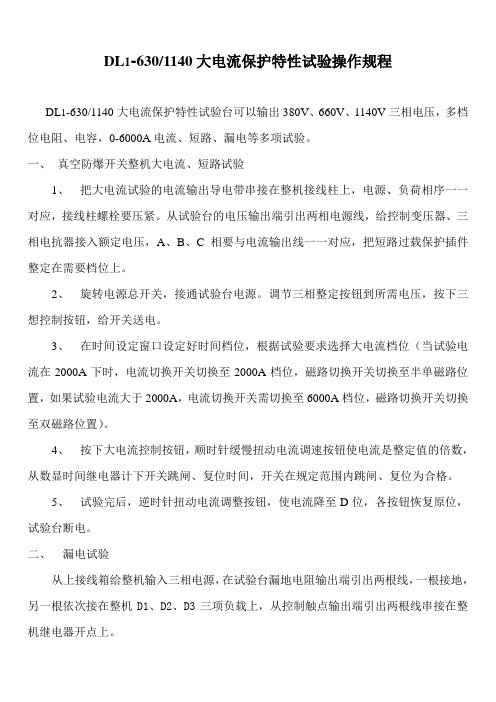

DL1-630/1140大电流保护特性试验操作规程DL1-630/1140大电流保护特性试验台可以输出380V、660V、1140V三相电压，多档位电阻、电容，0-6000A电流、短路、漏电等多项试验。

一、真空防爆开关整机大电流、短路试验1、把大电流试验的电流输出导电带串接在整机接线柱上，电源、负荷相序一一对应，接线柱螺栓要压紧。

从试验台的电压输出端引出两相电源线，给控制变压器、三相电抗器接入额定电压，A、B、C相要与电流输出线一一对应，把短路过载保护插件整定在需要档位上。

2、旋转电源总开关，接通试验台电源。

调节三相整定按钮到所需电压，按下三想控制按钮，给开关送电。

3、在时间设定窗口设定好时间档位，根据试验要求选择大电流档位（当试验电流在2000A下时，电流切换开关切换至2000A档位，磁路切换开关切换至半单磁路位置，如果试验电流大于2000A，电流切换开关需切换至6000A档位，磁路切换开关切换至双磁路位置）。

4、按下大电流控制按钮，顺时针缓慢扭动电流调速按钮使电流是整定值的倍数，从数显时间继电器计下开关跳闸、复位时间，开关在规定范围内跳闸、复位为合格。

5、试验完后，逆时针扭动电流调整按钮，使电流降至D位，各按钮恢复原位，试验台断电。

二、漏电试验从上接线箱给整机输入三相电源，在试验台漏地电阻输出端引出两根线，一根接地，另一根依次接在整机D1、D2、D3三项负载上，从控制触点输出端引出两根线串接在整机继电器开点上。

2.1、 1KΩ电阻加入动作时间给开关送电，按合闸按钮，是开关吸合，按下1K电阻加入按钮，给整机切入1K电阻，从动作时间窗口读出开关动作时间，开关应在30ms内动作，否则为不合格。

2.2、漏电闭锁试验根据整机额定电压等级，调节好电阻档位，按下漏地电阻加入按钮，当绝缘电阻低于40K+20%(1140V),22K+20%(660V),7K+20%(380V)时能可靠地实现漏电闭锁功能，使开关不能合闸，当绝缘阻值上升至闭锁值的1.2倍时，能自动解除漏电闭锁，否则为不合格。

（上海民恩/三相并联电抗器）上海民恩电气有限公司专业加工生产各种类型的电抗器！变频器专用的三相输入电抗器，三相输出电抗器以及单相交流电抗器、单相直流电抗器等常规规格有现货库存。

变频器专用负载实验电抗器；三相负载并联电抗器、单相并联电抗器等可以根据客户的技术参数要求加工定做。

详细请联系上海民恩电气！BKSG-3/0.38并联电抗器3kvar三相380V负载电抗器-产品用途Product use三相并联电抗器配套于大功率负载干式阻/感一体式的负载柜。

通过调节感性负载和阻性负载的容量可以精确检测船用发电机组的输出功率与带载能力．可协助船厂进行整船验收、系泊试验、船行试验、负荷试验、静态调压性试验、特性试验、调速特性试验、过载保护试验、逆功率和逆电流保护试验、并车试验等。

BKSG-3/0.38并联电抗器3kvar三相380V负载电抗器--产品特点Product features三相并联电抗器采用高硅优质取向硅钢片．所有绝缘材料及电磁导线采用F/H 级。

按照国家标准要求工艺制造具有损耗小、绝缘性主、散热性好、防腐蚀、防潮、抗震力强、安全可靠。

BKSG-3/0.38并联电抗器3kvar三相380V负载电抗器--产品技术参数Product technical parameters（可以根据用户提供的产品技术参数、要求加工定制！）产品型号额定容量(Kvar)系统电压(KV)额定频率(HZ)额定电流(A)额定电感(A)外形尺寸(长x宽x高)BKSG-1/0.3810.3850 1.515462250x150x180 BKSG-2/0.3820.3850 3.03231250x150x200 BKSG-3/0.3830.3850 4.54154300x230x300 BKSG-5/0.3850.38507.5892.4320x260x400 BKSG-8/0.3880.385012.1257.75400x260x450 BKSG-10/0.38100.385015.246.2400x280x500 BKSG-20/0.38200.385030.323.1500x300x550 BKSG-30/0.38300.385045.515.4500x300x600 BKSG-50/0.38500.385075.89.25660x315x750 BKSG-100/0.381000.3850152 4.62700x350x750 BKSG-200/0.382000.3850303 2.31750x400x800 BKSG-300/0.383000.3850454 1.54800x450x800单相并联电抗器BKDG-30/0.22并联电抗器30kvar单相220V--产品介绍Product Introduction单相并联电抗器主要与系统并联使用以补偿系统容抗或抑制电容器产生的谐波电流，对设备的不正常运行或损坏起保护作用，或用于不对称系统以调节平衡度。

低压并联电抗器选型研究一、选型依据在电网运行过程中，通常会遇到因负载变化、电源系统变化等原因，造成电压下降、电力质量问题、甚至是电力故障等情况。

而低压并联电抗器能有效的解决这些问题。

低压并联电抗器具有以下特点：1.降低电压下降低压并联电抗器的应用可以减少在电流变化时对电压的影响，从而有效降低电压下降，保持电网稳定运行。

2.提高电力质量低压并联电抗器在电网中可以起到电流的过滤作用，能够有效滤除谐波电流，并改善电力质量。

3.保护设备低压并联电抗器能够有效的降低电流的峰值和过电流损坏，从而提供了有效的电网保护措施。

综合上述特点，低压并联电抗器的选型应主要考虑到负载变化、电源系统变化等因素，以确保电网的稳定运行和电力质量。

二、选型参数低压并联电抗器的选型参数通常包括容量、额定电压、频率、阻抗等，下面对各项参数进行详细说明：1.容量低压并联电抗器的容量是指其承载电流的能力，通常由电抗器的电流容量来确定，单位为安培（A），根据实际需要选择不同容量的低压并联电抗器，以确保电网能够正常稳定运行。

2.额定电压低压并联电抗器的额定电压是指电抗器正常工作时所承受的最大电压值，单位为伏特（V），通常取电网的额定电压，以确保低压并联电抗器能够正常工作。

3.频率频率是指电抗器所承受的电源系统的工作频率，通常为50Hz或60Hz。

4.阻抗低压并联电抗器的阻抗是指其所承受电压和电流之比，可以用来反映低压并联电抗器的电气性能。

三、选型方法低压并联电抗器的选型方法主要包括以下几个方面：1.综合考虑低压并联电抗器的选型应综合考虑电抗器的容量、额定电压、频率、阻抗等参数，根据实际需求进行选择，以确保电网的正常稳定运行。

2.选型计算选型计算是通过一系列的模型和计算过程，根据负载、电源系统等实际情况，计算出低压并联电抗器的选型参数，以确保其能够起到应有的作用。

选型计算需要对负载情况、电源系统情况、电力质量等因素进行综合分析，确保所选低压并联电抗器能够满足实际需求。
