电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么?
串联电容器:减少线路中的感性,使感性和容性达到平衡,达到线路中无电压的损失,达到线路输送的功率为自然功率,减少线路中的无功功率:并联电抗器,因为电抗器为大电感,一般应用在特高压的线路中,因为特高压的线路中采用分裂导线,线路中存在大量的容性的无功功率,这时候在线路的首段和末段并联电抗器,吸收这些容性功率,减少线路输送无功功率,输送的功率为自然功率,同时当线路轻载的时候,避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流,使单相故障的速度更快了,一般的600km的距离可以设置电抗器;并联电容器,并联在线路的末端,为负载提供了无功功率,使线路线路输送的无功功率减少,减少了线路中的损耗,同时可以提高负载侧的功率因素,并联在线路的首段,也就是母线侧,一般用于提高母线侧的功率因素,母线侧的功率因素一般可以达到0.95到0.98;串联电抗器,一般用于限流的左右,滤除谐波:除了串联电容器以外,都是通过无功功率来改善线路的电能质量,也要考虑这三种方式对于谐波的影响,产生高次谐波,对于电力电子仪器有害,一般通过并联电容器和电感来滤除谐波电流和电压,可以参考
静止补偿器中的可控硅电抗器。

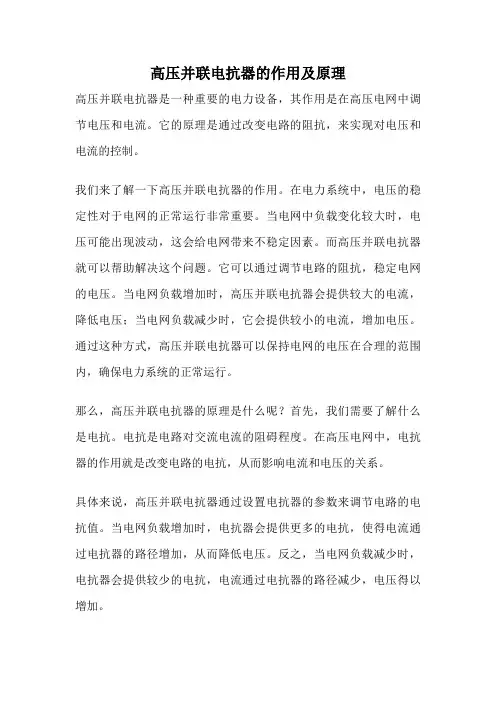

高压并联电抗器的作用及原理高压并联电抗器是一种重要的电力设备,其作用是在高压电网中调节电压和电流。
它的原理是通过改变电路的阻抗,来实现对电压和电流的控制。
我们来了解一下高压并联电抗器的作用。
在电力系统中,电压的稳定性对于电网的正常运行非常重要。
当电网中负载变化较大时,电压可能出现波动,这会给电网带来不稳定因素。
而高压并联电抗器就可以帮助解决这个问题。
它可以通过调节电路的阻抗,稳定电网的电压。
当电网负载增加时,高压并联电抗器会提供较大的电流,降低电压;当电网负载减少时,它会提供较小的电流,增加电压。
通过这种方式,高压并联电抗器可以保持电网的电压在合理的范围内,确保电力系统的正常运行。
那么,高压并联电抗器的原理是什么呢?首先,我们需要了解什么是电抗。
电抗是电路对交流电流的阻碍程度。
在高压电网中,电抗器的作用就是改变电路的电抗,从而影响电流和电压的关系。
具体来说,高压并联电抗器通过设置电抗器的参数来调节电路的电抗值。
当电网负载增加时,电抗器会提供更多的电抗,使得电流通过电抗器的路径增加,从而降低电压。
反之,当电网负载减少时,电抗器会提供较少的电抗,电流通过电抗器的路径减少,电压得以增加。
高压并联电抗器的原理可以说是非常简单和直观的。
通过调节电路的电抗值,它能够稳定电网的电压。
这对于电力系统的正常运行至关重要。
高压并联电抗器是一种能够调节电压和电流的重要电力设备。
它通过改变电路的阻抗,来实现对电压和电流的控制。
它的作用是稳定电网的电压,保证电力系统的正常运行。
通过了解高压并联电抗器的原理和作用,我们可以更好地理解电力系统中的电力设备,为电网的稳定运行做出贡献。
并联电抗器1.并联电抗器在电力系统中的作用并联电抗器无功功率补偿装置常用于补偿系统电容。
它通过向超高压、大容量的电网提供可阶梯调节的感性无功功率,补偿电网的剩余容性充电无功功率控制无功功率潮流,保证电网电压稳定在允许范围内。
实践证明,对于一些电压偏高的电网,安装一定数量的并联电抗器是解决系统无功功率过剩,降低电压的有效措施,特别是限制由于线路开路或轻载负荷所引起的电压升高。
所以在一定的运行工况中,在超高压输电线路手段装设并联电抗器以吸收输电线路电容所产生的无功功率,称为并联电抗器补偿。
由于目前应用于电力系统的电抗器大都为固定容量的电抗器,其容量不能改变,无法随时跟踪运行工况的无功功率变化,造成电抗器容量的浪费,与目前节能减排的主题不相符合,所以,有必要研究可控电抗器这个热门话题,使得电抗器的容量可控可调,这也在一定程度上符合我国发展智能电网的要求。
2.可控并联电抗器的分类、基本原理和优缺点图1可控并联电抗器的分类2.1 传统机械式可调电抗器调匝式和调气隙式是最早出现并广泛应用的可调电抗器。
其基本原理是通过调节线圈匝数或调节铁芯气隙的长度来改变电抗器的磁路磁导,从而改变电抗值。
调匝式可控电抗器较易实现,但是电抗值不能做的无级调整。
调气隙式由于机械惯性和电机的控制问题无法在工程上应用。
2.2 晶闸管可控电抗器(TCR)晶闸管可控电抗器,是随着电力电子技术发展起来的一种新型的可控电抗器,它采用线性电抗器与反并联晶闸管串联的接线方式,通过控制晶闸管的触发角就可以控制电抗器的等效电抗值。
TCR的控制灵活,响应速度快,缺点是在调节时会产生大量的谐波,需要加装专门的滤波装置。
在高电压大容量的场合下,必须采用多个晶闸管串联的方式,造价昂贵,这使得它在超高压电网中的应用受到了相当大的限制,目前主要应用范围是35kV和10kV的配电网中。
2.3 磁控电抗器磁控电抗器是通过改变铁芯的磁阻来实现电感值可调。
磁阻大,电感小;磁阻小,电感大,改变磁阻的方法一般有两种:一种是外加直流助磁来改变磁路的饱和程度;另一种是在控制绕组外加交流电流调节电抗器铁芯中的来实现电抗值可调的目的。

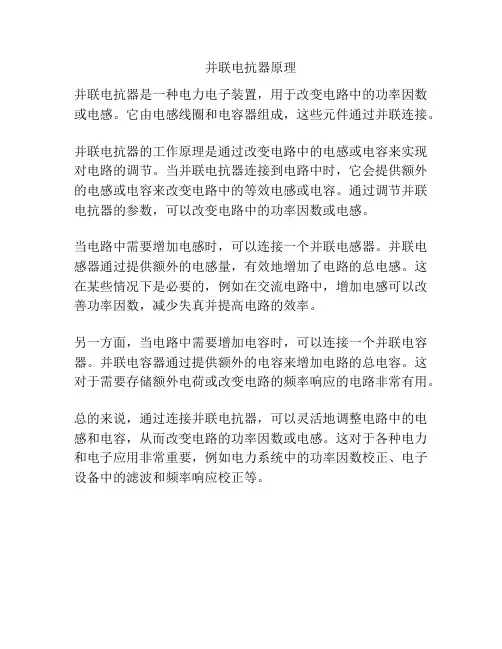

并联电抗器原理
并联电抗器是一种电力电子装置,用于改变电路中的功率因数或电感。
它由电感线圈和电容器组成,这些元件通过并联连接。
并联电抗器的工作原理是通过改变电路中的电感或电容来实现对电路的调节。
当并联电抗器连接到电路中时,它会提供额外的电感或电容来改变电路中的等效电感或电容。
通过调节并联电抗器的参数,可以改变电路中的功率因数或电感。
当电路中需要增加电感时,可以连接一个并联电感器。
并联电感器通过提供额外的电感量,有效地增加了电路的总电感。
这在某些情况下是必要的,例如在交流电路中,增加电感可以改善功率因数,减少失真并提高电路的效率。
另一方面,当电路中需要增加电容时,可以连接一个并联电容器。
并联电容器通过提供额外的电容来增加电路的总电容。
这对于需要存储额外电荷或改变电路的频率响应的电路非常有用。
总的来说,通过连接并联电抗器,可以灵活地调整电路中的电感和电容,从而改变电路的功率因数或电感。
这对于各种电力和电子应用非常重要,例如电力系统中的功率因数校正、电子设备中的滤波和频率响应校正等。

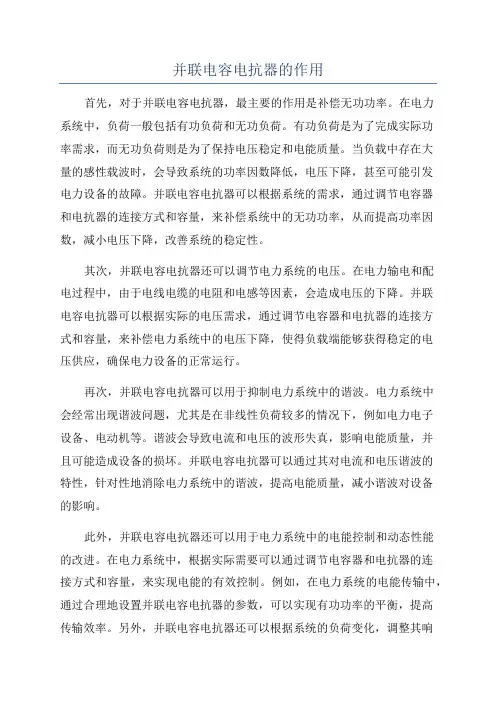

并联电容电抗器的作用首先,对于并联电容电抗器,最主要的作用是补偿无功功率。
在电力系统中,负荷一般包括有功负荷和无功负荷。
有功负荷是为了完成实际功率需求,而无功负荷则是为了保持电压稳定和电能质量。
当负载中存在大量的感性载波时,会导致系统的功率因数降低,电压下降,甚至可能引发电力设备的故障。
并联电容电抗器可以根据系统的需求,通过调节电容器和电抗器的连接方式和容量,来补偿系统中的无功功率,从而提高功率因数,减小电压下降,改善系统的稳定性。
其次,并联电容电抗器还可以调节电力系统的电压。
在电力输电和配电过程中,由于电线电缆的电阻和电感等因素,会造成电压的下降。
并联电容电抗器可以根据实际的电压需求,通过调节电容器和电抗器的连接方式和容量,来补偿电力系统中的电压下降,使得负载端能够获得稳定的电压供应,确保电力设备的正常运行。
再次,并联电容电抗器可以用于抑制电力系统中的谐波。
电力系统中会经常出现谐波问题,尤其是在非线性负荷较多的情况下,例如电力电子设备、电动机等。
谐波会导致电流和电压的波形失真,影响电能质量,并且可能造成设备的损坏。
并联电容电抗器可以通过其对电流和电压谐波的特性,针对性地消除电力系统中的谐波,提高电能质量,减小谐波对设备的影响。
此外,并联电容电抗器还可以用于电力系统中的电能控制和动态性能的改进。
在电力系统中,根据实际需要可以通过调节电容器和电抗器的连接方式和容量,来实现电能的有效控制。
例如,在电力系统的电能传输中,通过合理地设置并联电容电抗器的参数,可以实现有功功率的平衡,提高传输效率。
另外,并联电容电抗器还可以根据系统的负荷变化,调整其响应速度,从而提高电力系统的动态性能,降低电力系统的稳压器起动时间,提高系统的调节能力。
总结起来,并联电容电抗器的作用主要包括补偿无功功率、调节电压、抑制谐波和改进电能控制和动态性能。
通过对系统参数的优化和合理设置,并联电容电抗器可以有效地提高电力系统的稳定性、改善电能质量、提高功率因数。

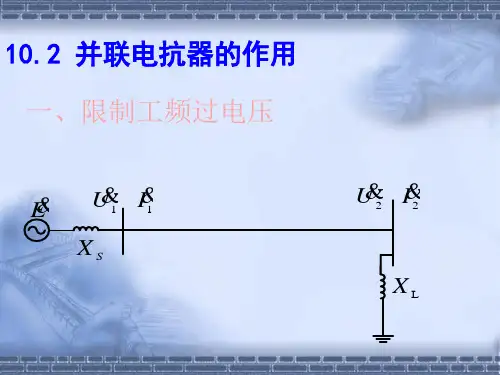

并联电抗器的作用1、削弱空载或轻载时长线路的电容效应所引起的工频电压升高。
这种电压升高是由于空载或轻载时,线路的电容(对低电容和相间电容)电流在线路的电感上的压降所引起的。
它将使线路电压高于电源电压。
当愈严重,通常线路愈长,则电容效应愈大,工频电压升高也愈大。
对超高压远距离输电线路而言,空载或轻载时线路电容的充电功率是特别大的,通常充电功率随电压的平方面急剧增加,巨大的充电功率除引起上述工频电压升高现象之外,还将增大线路的功率和电能损耗以及引起自励磁,同期困难等问题。
装设并联电抗器可以补偿这部分充电功率。
2、改善沿线电压分布和轻载线路中的无功分布并降低线损。
当线路上传输的功率不等于自然功率时,则沿线各点电压将偏离额定值,有时甚至偏离较大,如依靠并联电抗器的补偿,则可以仰低线路电压得升高。
1、减少潜供电流,加速潜供电弧的熄灭,提高线路自动重合闸的成功率。
所谓潜供电流,是指当发生单相瞬时接地故障时,在故障相两侧断开后,故障点处弧光中所存在的残余电流。
产生潜供电流的原因:故障相虽以被切断电源,但由于非故障相仍带电运转,通过相间电容的影响,两相对故障点进行电容性供电;由于相间互感的影响,故障相上将被感应出一个电势,在此电势的作用下通过故障点及相对地电容将形成一个环流,通常把上述两部分电流的总和称之为潜供电流。
潜供电流的存在,使得系统发生单相瞬时接地短路处的潜供电弧不可能很快熄灭,将会影响单相自动综合闸的成功率。
并联电抗器的中性点经小抗接地的方法来补偿潜供电流,从而加快潜供电弧的熄灭。
2、有利于消除发电机的自励磁。
当同步发电机带容性负载(远距离输电线路空载或轻载运转)时,发电机的电压将会自发地建立而不与发电机的励磁电流相对应,即发电机自励磁,此时系统电压将会升高,通过在长距离高压线路上接入并联电抗器,则可以改变线路上发电机端点的出口阻抗,有效防止发电机自励磁。
编号:SY-AQ-02610
( 安全管理)
单位:_____________________
审批:_____________________
日期:_____________________
WORD文档/ A4打印/ 可编辑
并联电抗器的作用
Function of shunt reactor
并联电抗器的作用
导语:进行安全管理的目的是预防、消灭事故,防止或消除事故伤害,保护劳动者的安全与健康。
在安全管理的四项主要内容中,虽然都是为了达到安全管理的目的,但是对生产因素状态的控制,与安全管理目的关系更直接,显得更为突出。

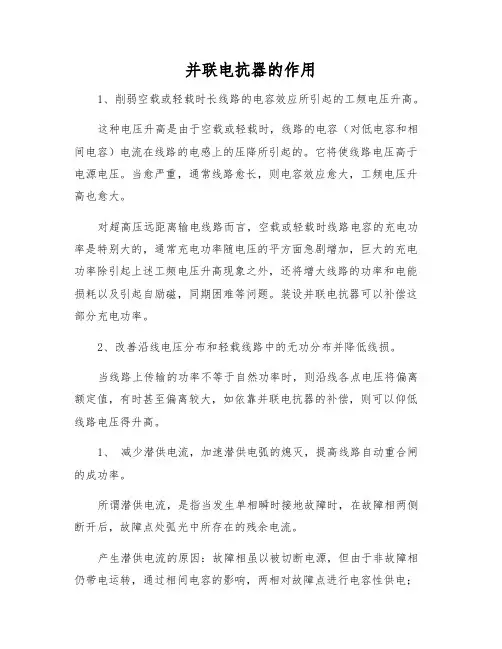

1、削弱空载或轻载时长线路的电容效应所引起的工频电压升高。
这种电压升高是由于空载或轻载时,线路的电容(对低电容和相间电容)电流在线路的电感上的压降所引起的。
它将使线路电压高于电源电压。
当愈严重,通常线路愈长,则电容效应愈大,工频电压升高也愈大。
对超高压远距离输电线路而言,空载或轻载时线路电容的充电功率是很大的,通常充电功率随电压的平方面急剧增加,巨大的充电功率除引起上述工频电压升高现象之外,还将增大线路的功率和电能损耗以及引起自励磁,同期困难等问题。
装设并联电抗器可以补偿这部分充电功率。
2、改善沿线电压分布和轻载线路中的无功分布并降低线损。
当线路上传输的功率不等于自然功率时,则沿线各点电压将偏
离额定值,有时甚至偏离较大,如依靠并联电抗器的补偿,则可以仰低线路电压得升高。
1、减少潜供电流,加速潜供电弧的熄灭,提高线路自动重合闸的成功率。
所谓潜供电流,是指当发生单相瞬时接地故障时,在故障相两侧断开后,故障点处弧光中所存在的残余电流。
产生潜供电流的原因:故障相虽以被切断电源,但由于非故障相仍带电运行,通过相间电容的影响,两相对故障点进行电容性供电;由于相间互感的影响,故障相上将被感应出一个电势,在此电势的作用下通过故障点及相对地电容将形成一个环流,通常把上述两部分电流的总和称之为潜供电流。
潜供电流的存在,使得系统发生单相瞬时接地短路处的潜供电弧不可能很快熄灭,将会影响单相自动综合闸的成功率。
并联电抗器的中性点经小抗接地的方法来补偿潜供电流,从而加快潜供电弧的熄灭。
2、有利于消除发电机的自励磁。
当同步发电机带容性负载(远距离输电线路空载或轻载运行)时,发电机的电压将会自发地建立而不与发电机的励磁电流相对应,即发电机自励磁,此时系统电压将会升高,通过在长距离高压线路上接入并联电抗器,则可以改变线路上发电机端点的出口阻抗,有效防止发电机自励磁。
