DSP实验4

asect已初始化段每个已初始化段可以独立地进行重定位且可以访问在其它段中定义的符号链接器自动解决段之间的符号访问问题当汇编器遇到上述伪指令之一时停止汇编当前段然后把后面的代码或数据汇编至伪指令指定的段中直到遇见另一个

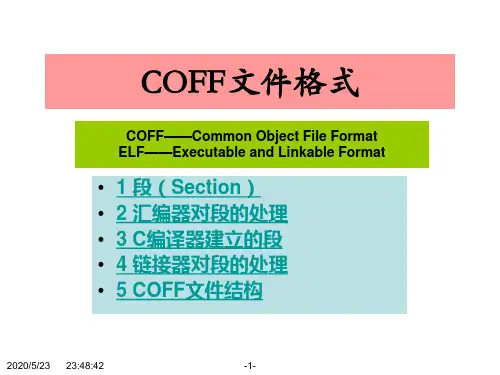

COFF文件格式
COFF——Common Object File Format ELF——Executable and Linkable Format
COFF文件格式 链接器对段的处理
4 链接器对段的处理
功能
链接器用可重定位COFF目标文件中的段作 为输入段，当链接多于一个文件时，它组合 输入段，从而在可执行COFF目标文件中创 建输出段 链接器为输出段选择存储器地址，定位到目 标系统的存储器中
2014-8-12
15:43:48
-12-
包含7个字的目标 代码
.data
包含5个字的数据
.bss
在存储器中保留11 个字
newvars
用.usect伪指令定 义的段，在存储器 中保留8个字
2014-8-12 15:43:48 -10-
COFF文件格式 C编译器建立的段
3 C编译器建立的段
例：TMS320C2x/C2xx/C5x的C编译器建立的段
COFF文件格式 链接器对段的处理
链接器伪指令
MEMORY：定义目标系统的存储器，可以为 存储器命名，并指定其起始地址和长度 SECTIONS：告诉链接器如何将输入段组合 到输出段，以及将这些输出段存放在存储器 的什么地方
链接器的默认分配算法
如果不给链接器提供MEMORY和SECTIONS 命令，则链接器就采用缺省的分配算法
段名称 已初始化段 .text .cinit .const .switch 未初始化段 .bss .stack 段内容 可执行代码和浮点常数 已初始化的全局变量和静态变量的列表 已被初始化的字符串、全局常量和静态常量 用于多开关语句的跳转列表 全局和静态变量 软件堆栈

dsp原理与应用实验报告总结DSP（Digital Signal Processing）数字信号处理是利用数字技术对信号进行处理和分析的一种方法。

在本次实验中，我们探索了DSP的原理和应用，并进行了一系列实验以验证其在实际应用中的效果。

以下是对实验结果的总结与分析。

实验一：数字滤波器设计与性能测试在本实验中，我们设计了数字滤波器，并通过性能测试来评估其滤波效果。

通过对不同类型的滤波器进行设计和实现，我们了解到数字滤波器在信号处理中的重要性和应用。

实验二：数字信号调制与解调本实验旨在通过数字信号调制与解调的过程，了解数字信号的传输原理与方法。

通过模拟调制与解调过程，我们成功实现了数字信号的传输与还原，验证了调制与解调的可行性。

实验三：数字信号的傅里叶变换与频谱分析傅里叶变换是一种重要的信号分析方法，可以将信号从时域转换到频域，揭示信号的频谱特性。

本实验中，我们学习了傅里叶变换的原理，并通过实验掌握了频谱分析的方法与技巧。

实验四：数字信号的陷波滤波与去噪处理陷波滤波是一种常用的去除特定频率噪声的方法，本实验中我们学习了数字信号的陷波滤波原理，并通过实验验证了其在去噪处理中的有效性。

实验五：DSP在音频处理中的应用音频处理是DSP的一个重要应用领域，本实验中我们探索了DSP在音频处理中的应用。

通过实验，我们成功实现了音频信号的降噪、均衡和混响处理，并对其效果进行了评估。

实验六：DSP在图像处理中的应用图像处理是另一个重要的DSP应用领域，本实验中我们了解了DSP在图像处理中的一些基本原理和方法。

通过实验，我们实现了图像的滤波、边缘检测和图像增强等处理，并观察到了不同算法对图像质量的影响。

通过以上一系列实验，我们深入了解了DSP的原理与应用，并对不同领域下的信号处理方法有了更深刻的认识。

本次实验不仅加深了我们对数字信号处理的理解，也为日后在相关领域的研究与实践提供了基础。

通过实验的结果和总结，我们可以得出结论：DSP作为一种数字信号处理的方法，具有广泛的应用前景和重要的实际意义。

实验四IIR数字滤波器的设计数字信号处理DSP
IIR数字滤波器是一种基于无限脉冲响应（Infinite Impulse Response）的数字滤波器。

相比于FIR（有限脉冲响应）滤波器，IIR滤
波器具有更低的复杂度和更快的响应速度，但可能会引入一定的稳定性问题。

设计IIR数字滤波器的一般步骤如下：
1.确定滤波器的规格：包括截止频率、通带增益、阻带衰减等参数。

这些参数将直接影响到滤波器的设计和性能。

2.选择滤波器结构：常见的IIR滤波器结构包括直接型I和II结构、级联型结构、并行型结构等。

选择适当的结构取决于滤波器的性能要求和
计算复杂度。

3. 选择滤波器的类型：根据滤波器的设计规格，可以选择巴特沃斯（Butterworth）、切比雪夫（Chebyshev）、椭圆（Elliptic）等不同类
型的IIR滤波器。

4.滤波器设计：根据所选择的滤波器类型和规格，设计滤波器的传递
函数。

可以借助MATLAB等工具进行数值计算和优化。

5.模拟滤波器转为数字滤波器：将设计好的IIR滤波器转换为数字滤
波器。

可以使用双线性变换等方法来实现。

6.实现滤波器：根据转换后的数字滤波器的差分方程，编写相应的代
码来实现滤波器功能。

7.评估滤波器性能：对设计好的IIR数字滤波器进行性能评估，包括
幅频响应、相频响应、群延迟等指标。

8.优化滤波器性能：根据实际情况，对滤波器的设计参数进行优化，以获得更好的性能。

以上是设计IIR数字滤波器的一般步骤，具体的设计方法和过程还需要根据实际情况进行调整。

实验四IIR滤波器的DSP实现思考题：对照参考程序，编写实现四阶或更高阶数的低通、高通、带通、带阻IIR 数字滤波器的DSP程序并仿真。

提示：滤波器系数一般通过MATLAB仿真得到。

4阶低通：.title "IIR.asm".mmregs.def startx4 .usect "x",1x3 .usect "x",1x2 .usect "x",1x1 .usect "x",1x0 .usect "x",1COEF .usect "COEF",9Indata .usect "buffer",1outdata .usect "buffer",1*PA0 .set 10*PA1 .set 1.datatable.word 0 ;x(n-1).word 0 ;x(n-2).word 0;x(n-3).word 0;x(n-4).word 0 ;分子系数B3=0.word 15*32768/10000;B3=0.0015.word 78*32768/10000;分子系数B2=0.0078.word 25*32768/10000 ;分子系数B1=0.0025.word 0;分子系数B0=0.word 3783*32768/10000;分母系数A4=0.3783.word -6258*32768/10000 ;分母系数A3=-1.8776/3.word 88705*32768/100000 ;分母系数A2=3.5482/4.word -826775*32768/1000000;分母系数A1=-3.0372/4.textstart: SSBX FRCTSTM #x4,AR1RPT #3MVPD #table,*AR1+STM #indata,AR5STM #outdata,AR2STM #COEF,AR1RPT #8MVPD #table+2,*AR1+STM #x2,AR3STM #COEF+9,AR4;AR4-->A1MVMM AR4,AR1 ;保存地址值在AR1中STM #5,BK ;设置循环缓冲区长度STM #-1,AR0 ;设置变址寻址步长IIR2: ;PORTR PA1,*AR3;从PA1口输入数据x(n)MVDD *AR5,*AR3 ;在这里设置断点与探针LD *AR3+0%,16,A;计算反馈通道,A=x(n)MAC *AR3,*AR4,A;A=x(n)+A1*x1MAC *AR3,*AR4,A;A=x(n)+2A1*x1MAC *AR3,*AR4,A;A=x(n)+3A1*x1MAC *AR3+0%,*AR4-,A;A=x(n)+3*A1*x1+A1*x1MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1+A2*x2MAC *AR3,*AR4,A;A=x(n)+4*A1*x1 +2*A2*x2MAC *AR3,*AR4,A;A=x(n)+4*A1*x1 +3*A2*x2MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1+4*A2*x2MAC *AR3+0%,*AR4-,A;A=x(n)+4*A1*x1+4*A2*x2+A3*x3MAC *AR3,*AR4,A;A=x(n)+4*A1*x1+4*A2*x2+2*A3*x3MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1+4*A2*x2+3*A3*x3MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1+4*A2*x2+2*A3*x3+A4*x4 STH A,*AR3 ;保存x0MPY *AR3+0%,*AR4-,A;计算前向通道,A=B0*x0MAC *AR3+0%,*AR4-,A;A=B0*x0+B1*x1MAC *AR3+0%,*AR4-,A ;A=B0*x0+B1*x1+B2*x2MAC *AR3,*AR4-,A;B=B0*x0+B1*x1+B2*x2+B3*x3=y(n)STH A,*AR3 ;保存y(n)MVMM AR1,AR4 ;AR4重新指向A1BD IIR2 ;循环; PORTW *AR3,PA0;向PA0口输出数据MVDD *AR3,*AR2 ;在这里设置断点与探针nop.end高通：*用双操作数指令实现二阶高通IIR滤波器**反馈通道:x0=w(n)=x(n)+A1*x1+A2*x2+A3*x3+A4*x4 前向通道:y(n)=B0*x0+B1*x1+B2*x2+B3*x3+B4*x4 *.title "IIR2.asm".mmregs.def startx4 .usect "x",1x3 .usect "x",1x2 .usect "x",1x1 .usect "x",1x0 .usect "x",1COEF .usect "COEF",9indata .usect "buffer",1outdata .usect "buffer",1*PA0 .set 10*PA1 .set 1.datatable .word 0.word 0.word 0.word 0.word 0.word 2754*32768/10000 ;分子系数B4=0.2754.word -551*32768/1000;分子系数B3/2=-0.551.word 413*32768/1000 ;分子系数B2/4=0.413.word -551*32768/1000;分子系数B1/2=-0.551.word 2754*32768/10000 ;分子系数B0=0.2754.word -762*32768/10000;分母系数A4=-0.0762.word 7415*32768/10000 ;分母系数A3=0.4844.word -319*32768/1000;分母系数A2/4=-0.319.word 3925*32768/10000 ;分母系数A1/4=0.3925.textstart: SSBX FRCTSTM #x4,AR1RPT #4MVPD #table,*AR1+STM #indata,AR5STM #outdata,AR2STM #COEF,AR1RPT #8MVPD #table+5,*AR1+STM #COEF+8,AR4;AR4-->A1MVMM AR4,AR1 ;保存地址值在AR1中STM #5,BK ;设置循环缓冲区长度STM #-1,AR0 ;设置变址寻址步长STM #x4,AR3IIR2: ;PORTR PA1,*AR3 ;从PA1口输入数据x(n) MVDD *AR5,*AR3 ;在这里设置断点与探针LD *AR3+0%,16,A;计算反馈通道,A=x(n)RPT #2MAC *AR3,*AR4,A;3*A1*x1 ???MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1RPT #2MAC *AR3,*AR4,A;4*A2*x2 ???MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1+5*A2*x2MAC *AR3+0%,*AR4-,A;A=x(n)+4*A1*x1+5*A2*x2+4*A3*x3MAC *AR3+0%,*AR4-,A;A=x(n)+4*A1*x1+5*A2*x2+4*A3*x3+A4*x4STH A,*AR3 ;保存x0MPY *AR3+0%,*AR4-,A;计算前向通道,A=B0*x0MAC *AR3,*AR4,A ;3*B1*x1MAC *AR3+0%,*AR4-,A ;A=B0*x0+4*B1*x1RPT #2MAC *AR3,*AR4,A;4*A2*x2 ???MAC *AR3+0%,*AR4-,A ;A=B0*x0+4*B1*x1+5*B2*x2MAC *AR3,*AR4,A ;3*B3*x3MAC *AR3+0%,*AR4-,A;A=B0*x0+4*B1*x1+5*B2*x2+4*B3*x3MAC *AR3,*AR4,A;B=A=B0*x0+4*B1*x1+5*B2*x2+4*B3*x3+B4*x4=y(n)STH A,*AR3 ;保存y(n)MVMM AR1,AR4 ;AR4重新指向A1BD IIR2 ;循环; PORTW *AR3,PA0;向PA0口输出数据MVDD *AR3,*AR2 ;在这里设置断点与探针nop.end带阻：.title "IIR2.asm".mmregs.def startx4 .usect "x",1x3 .usect "x",1x2 .usect "x",1x1 .usect "x",1x0 .usect "x",1COEF .usect "COEF",9indata .usect "buffer",1outdata .usect "buffer",1*PA0 .set 10*PA1 .set 1.datatable .word 0.word 0.word 0.word 0.word 0.word 8004*32768/10000 ;分子系数B4=0.8004.word -6475*32768/10000;分子系数B3/4=-0.6475.word 924*32768/1000 ;分子系数B2/4=0.924.word -6475*32768/10000;分子系数B1/4=-0.6475.word 8004*32768/10000 ;分子系数B0=0.8004.word -6411*32768/10000;分母系数A4=-0.6411.word 575*32768/1000 ;分母系数A3/4=0.575.word -914*32768/1000;分母系数A2/4=-0.914.word 7202*32768/10000 ;分母系数A1/4=0.7202.textstart: SSBX FRCTSTM #x4,AR1RPT #4MVPD #table,*AR1+STM #indata,AR5STM #outdata,AR2STM #COEF,AR1RPT #8MVPD #table+5,*AR1+STM #COEF+8,AR4;AR4-->A1MVMM AR4,AR1 ;保存地址值在AR1中STM #5,BK ;设置循环缓冲区长度STM #-1,AR0 ;设置变址寻址步长STM #x4,AR3IIR2: ;PORTR PA1,*AR3;从PA1口输入数据x(n)MVDD *AR5,*AR3 ;在这里设置断点与探针LD *AR3+0%,16,A;计算反馈通道,A=x(n)RPT #2MAC *AR3,*AR4,A;3*A1*x1MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1RPT #2MAC *AR3,*AR4,A;3*A2*x2 ???MAC *AR3+0%,*AR4-,A ;A=x(n)+4*A1*x1+4*A2*x2 RPT #2MAC *AR3,*AR4,A;3*A3*x3 ???MAC *AR3+0%,*AR4-,A ;A=x(n)+A1*x1+4*A2*x2+4*A3*x3MAC *AR3+0%,*AR4-,A;A=x(n)+A1*x1+4*A2*x2+4*A3*x3+A4*x4STH A,*AR3 ;保存x0MPY *AR3+0%,*AR4-,A;计算前向通道,A=B0*x0RPT #2MAC *AR3,*AR4,A;3*B1*x1 ???MAC *AR3+0%,*AR4-,A ;A=B0*x0+4*B1*x1RPT #2MAC *AR3,*AR4,A;3*B2*x2 ???MAC *AR3+0%,*AR4-,A ;A=B0*x0+4*B1*x1+4*B2*x2 RPT #2MAC *AR3,*AR4,A;3*B3*x3 ???MAC *AR3+0%,*AR4-,A;A=B0*x0+4*B1*x1+4*B2*x2+4*B3*x3MAC *AR3,*AR4,A;B=A=B0*x0+B1*x1+B2*x2+B3*x3+B4*x4=y(n)STH A,*AR3 ;保存y(n)MVMM AR1,AR4 ;AR4重新指向A1BD IIR2 ;循环; PORTW *AR3,PA0;向PA0口输出数据MVDD *AR3,*AR2 ;在这里设置断点与探针nop.end带通：.title "IIR2.asm".mmregs.def startx4 .usect "x",1x3 .usect "x",1x2 .usect "x",1x1 .usect "x",1x0 .usect "x",1 COEF .usect "COEF",9 indata .usect "buffer",1 outdata .usect "buffer",1 *PA0 .set 10*PA1 .set 1.datatable .word 0.word 0.word 0.word 0.word 0.word 201*32768/10000 ;分子系数B4=0.0201.word 0*32768/10000;分子系数B3=0.word -402*32768/10000 ;分子系数B2=-0.0402.word 0*32768/10000;分子系数B1=0.word 201*32768/10000 ;分子系数B0=0.0201.word -6411*32768/10000;分母系数A4=-0.6411.word 575*32768/10000 ;分母系数A3/4=0.575.word -914*32768/1000;分母系数A2/4=-0.914.word 7202*32768/10000 ;分母系数A1=0.7202.textstart: SSBX FRCTSTM #x4,AR1RPT #4MVPD #table,*AR1+STM #indata,AR5STM #outdata,AR2STM #COEF,AR1RPT #8MVPD #table+5,*AR1+STM #COEF+8,AR4;AR4-->A1MVMM AR4,AR1 ;保存地址值在AR1中STM #5,BK ;设置循环缓冲区长度STM #-1,AR0 ;设置变址寻址步长STM #x4,AR3IIR2: ;PORTR PA1,*AR3;从PA1口输入数据x(n)MVDD *AR5,*AR3 ;在这里设置断点与探针LD *AR3+0%,16,A;计算反馈通道,A=x(n)MAC *AR3+0%,*AR4-,A ;A=x(n)+A1*x1RPT #2MAC *AR3,*AR4,A;3*A2*x2 ???MAC *AR3+0%,*AR4-,A;A=x(n)+4*A1*x1+4*A2*x2RPT #2MAC *AR3,*AR4,A ;3*A3*x3MAC *AR3+0%,*AR4-,A;A=x(n)+A1*x1+4*A2*x2+4*A3*x3MAC *AR3+0%,*AR4-,A;A=x(n)+A1*x1+4*A2*x2+4*A3*x3+A4*x4STH A,*AR3 ;保存x0MPY *AR3+0%,*AR4-,A ;计算前向通道,A=B0*x0MAC *AR3+0%,*AR4-,A ;A=B0*x0+B1*x1MAC *AR3+0%,*AR4-,A ;A=B0*x0+B1*x1+B2*x2MAC *AR3+0%,*AR4-,A;A=B0*x0+B1*x1+B2*x2+B3*x3MAC *AR3,*AR4,A;B=A=B0*x0+B1*x1+B2*x2+B3*x3+B4*x4=y(n)STH A,*AR3 ;保存y(n)MVMM AR1,AR4 ;AR4重新指向A1BD IIR2 ;循环; PORTW *AR3,PA0;向PA0口输出数据MVDD *AR3,*AR2 ;在这里设置断点与探针nop.end。
