任务一 用千分表测量平行度误差

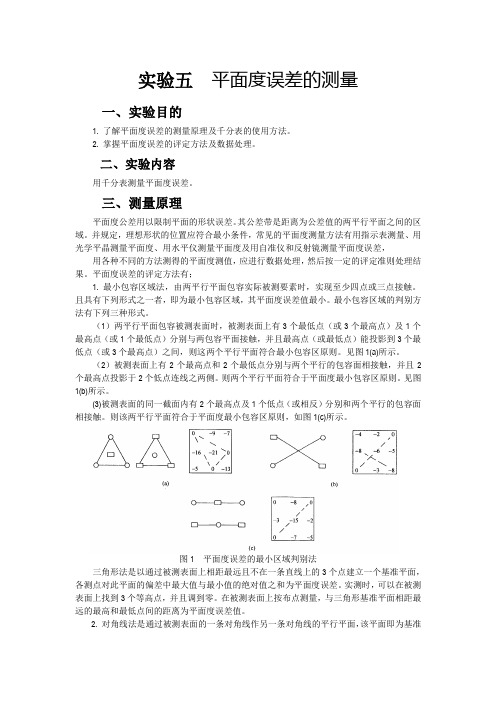

实验五平面度误差的测量一、实验目的1. 了解平面度误差的测量原理及千分表的使用方法。

2. 掌握平面度误差的评定方法及数据处理。

二、实验内容用千分表测量平面度误差。

三、测量原理平面度公差用以限制平面的形状误差。

其公差带是距离为公差值的两平行平面之间的区域。

并规定，理想形状的位置应符合最小条件，常见的平面度测量方法有用指示表测量、用光学平晶测量平面度、用水平仪测量平面度及用自准仪和反射镜测量平面度误差，用各种不同的方法测得的平面度测值，应进行数据处理，然后按一定的评定准则处理结果。

平面度误差的评定方法有；1. 最小包容区域法，由两平行平面包容实际被测要素时，实现至少四点或三点接触。

且具有下列形式之一者，即为最小包容区域，其平面度误差值最小。

最小包容区域的判别方法有下列三种形式。

（1）两平行平面包容被测表面时，被测表面上有3个最低点（或3个最高点）及1个最高点（或1个最低点）分别与两包容平面接触，并且最高点（或最低点）能投影到3个最低点（或3个最高点）之间，则这两个平行平面符合最小包容区原则。

见图1(a)所示。

（2）被测表面上有2个最高点和2个最低点分别与两个平行的包容面相接触，并且2个最高点投影于2个低点连线之两侧。

则两个平行平面符合于平面度最小包容区原则。

见图1(b)所示。

(3)被测表面的同一截面内有2个最高点及1个低点（或相反）分别和两个平行的包容面相接触。

则该两平行平面符合于平面度最小包容区原则，如图1(c)所示。

图1 平面度误差的最小区域判别法三角形法是以通过被测表面上相距最远且不在一条直线上的3个点建立一个基准平面，各测点对此平面的偏差中最大值与最小值的绝对值之和为平面度误差。

实测时，可以在被测表面上找到3个等高点，并且调到零。

在被测表面上按布点测量，与三角形基准平面相距最远的最高和最低点间的距离为平面度误差值。

2. 对角线法是通过被测表面的一条对角线作另一条对角线的平行平面，该平面即为基准平面。

实验五平面度误差的测量一、实验目的1. 了解平面度误差的测量原理及千分表的使用方法。

2. 掌握平面度误差的评定方法及数据处理。

二、实验内容用千分表测量平面度误差。

三、测量原理平面度公差用以限制平面的形状误差。

其公差带是距离为公差值的两平行平面之间的区域。

并规定，理想形状的位置应符合最小条件，常见的平面度测量方法有用指示表测量、用光学平晶测量平面度、用水平仪测量平面度及用自准仪和反射镜测量平面度误差，用各种不同的方法测得的平面度测值，应进行数据处理，然后按一定的评定准则处理结果。

平面度误差的评定方法有；1. 最小包容区域法，由两平行平面包容实际被测要素时，实现至少四点或三点接触。

且具有下列形式之一者，即为最小包容区域，其平面度误差值最小。

最小包容区域的判别方法有下列三种形式。

（1）两平行平面包容被测表面时，被测表面上有3个最低点（或3个最高点）及1个最高点（或1个最低点）分别与两包容平面接触，并且最高点（或最低点）能投影到3个最低点（或3个最高点）之间，则这两个平行平面符合最小包容区原则。

见图1(a)所示。

（2）被测表面上有2个最高点和2个最低点分别与两个平行的包容面相接触，并且2个最高点投影于2个低点连线之两侧。

则两个平行平面符合于平面度最小包容区原则。

见图1(b)所示。

(3)被测表面的同一截面内有2个最高点及1个低点（或相反）分别和两个平行的包容面相接触。

则该两平行平面符合于平面度最小包容区原则，如图1(c)所示。

图1 平面度误差的最小区域判别法三角形法是以通过被测表面上相距最远且不在一条直线上的3个点建立一个基准平面，各测点对此平面的偏差中最大值与最小值的绝对值之和为平面度误差。

实测时，可以在被测表面上找到3个等高点，并且调到零。

在被测表面上按布点测量，与三角形基准平面相距最远的最高和最低点间的距离为平面度误差值。

2. 对角线法是通过被测表面的一条对角线作另一条对角线的平行平面，该平面即为基准平面。

千分尺平行度失准的原因及修理李承荣【期刊名称】《上海计量测试》【年(卷),期】2015(000)006【总页数】2页(P42-43)【作者】李承荣【作者单位】山东非金属材料研究所【正文语种】中文外径千分尺两测量面的平行度是指在千分尺测量范围内，活动测杆做任意转动时两测量面的平行程度。

平行度误差的大小实际上是由两测量面相对于轴线的垂直度所决定的。

外径千分尺的平行度使用一组四块平行平晶检定。

依次将四块厚度差为四分之一螺距的平行平晶放入两测量面间，使测量面与平行平晶接触，转动棘轮机构，并轻轻转动平行平晶，使测量面出现的干涉环或干涉带数目减至最少。

分别读取两测量面上干涉条纹数，取两测量面上的干涉条纹数目之和乘以λ/2（即0.3 μm）即为两测量面的平行度。

利用平行平晶组中每一块平行平晶按上述程序分别进行检定，目的是找出其中最大值作为受检千分尺两测量面的平行度测量结果。

如果平行度不符合检定规程要求，则需要修理。

修理人员如能熟练掌握测量面与测杆轴线的垂直情况，便能找出症结，选择正确的研磨基准和相应有效的修理方法，有利于平行性的修复。

1.1 使用不当经常将千分尺止动器锁紧当卡规使用时，两测量面也会产生局部磨损。

1.2 弓形尺架变形固定测砧的工作面与测杆轴线不垂直，严重时两工作面出现明显的错位。

原因是千分尺弓形尺架碰撞和摔落或尺架材料的内应力引起尺架变形，从而使螺杆轴线与测砧测量面不垂直。

1.3 微分螺母偏位致使螺杆歪斜长期使用千分尺，由于工作环境不洁有粉尘，螺杆和微分筒等活动部分在重力作用下，将螺母磨偏因而破坏了螺杆轴线与测砧测量面的垂直度。

1.4 修理不当修理径向摆动时，由于缩孔不均匀，导孔轴线偏斜，以致使螺杆轴线与测砧测量面不垂直；测砧和固定套管松动，重新紧固后也可能使螺杆轴线与测砧测量面不垂直；用一块研磨器研磨时间过长则会使两测量面同时倾斜。

总之，千分尺平行度超差大多是由于螺杆旋转轴线与测砧测量面不垂直造成的。

千分表测量平面度误差的原理、方法及数据处理一、原理千分表测量平面度误差是一种测量机械零件或零件表面平面度的技术，是一种基于表面剖面形状的评估技术。

根据平面度的定义，平面度是描述零件表面有多平用来表示零件的形状精确度的概念。

千分表测量平面度的基本原理是基于一个理想的平面模板，并将要测量的表面与该理想平面模板进行比较，以确定该表面是否存在偏离该理想平面模板的偏移。

二、测量方法1. 使用方法千分表测量平面度的基本原理是基于一个理想的平面模板，并将要测量的表面与该理想平面模板进行比较，以确定该表面是否存在偏离该理想平面模板的偏移。

首先，需要先准备一个理想的平面模板，然后将该理想的平面模板垂直地固定在一个可以稳定运动的平台上，并将要测量的表面固定在其它平台上，使其能够平行地移动，使其与理想的平面模板形成一个闭合的空间,再使用千分表探头，从而实现测量表面与理想平面模板之间的偏差。

2. 使用范围千分表测量平面度误差的测量范围主要是在0.0001-0.05mm之间，其中0.0001-0.001mm为微米级，0.001-0.01mm为精密级，0.01-0.05mm为精度级，测量结果只能作为湿润表面的测量，对于粗糙表面，如果不进行特殊处理，测量结果将无法准确反映。

三、数据处理1. 校正测量平面度误差前，首先要进行千分表的校正。

校正的方法是将一个精度较高的标准平面作为校正标准，使用未加长度补偿的千分表测量标准平面，并根据测量结果进行校正。

校正成功后的千分表，其测量结果的精度会更高，测量的平面度误差也会更准确。

2. 滤波滤波主要是对测量的原始数据进行处理，去除非理想信号中的噪声，使原始数据更加准确，从而提高测量结果的准确度。

常用的滤波方法有低通滤波、中值滤波、均值滤波等。

3. 平滑平滑是指对读数的数据做滤波，对测量结果进行平滑处理，使测量结果更加准确，从而提高测量的精度。

常用的平滑方法有线性平滑、指数平滑、滑动平均平滑等。

外径千分尺两测量面的平行度和测力失准的调修还有一种情况,虽然准直镜上的光斑较好,但仍然存在波长误差,这时可以采用平移波长盘的方法来校正波长。

如果是波长展不开,可将高波长段的干涉滤光片置入光路中,仪器波长转到比干涉滤光片峰值波长高出几纳米的位置,再按1节的方法调整螺杆,使仪器显示的透射比最大,然后依次放入中、低波长段的干涉滤光片,测出相应的波长误差。

如果误差与高波长的误差大致相同,这时可以打开仪器面板,旋松波长刻度盘的3只紧固螺丝,往波长高的方向轻轻转动波长刻度盘至相应误差的纳米数,然后旋紧波长刻度盘的3只螺丝和调节螺杆的外螺帽,再按检定规程的方法重新检定仪器的波长。

若仪器的波长误差仍有少许超差,可按上述方法再调整一遍,直至仪器波长误差在检定规程允许范围内。

例如,有一台721型分光光度计,用峰值波长分别为404nm、516nm、630nm 的干涉滤光片对其波长进行检定时,测出仪器的相应峰值波长分别为410nm、518nm、622nm,则其相应波长段的误差为+ 6nm、+2nm、-8nm,而检定规程相应波长段的允许误差为±3nm、±5nm、±6nm,显然,仪器波长超差,必须调整,但仪器低波长正差而高波长负差,用一般的方法无法调好。

这时可将峰值波长为630nm的干涉滤光片置入光路中,波长盘调到634nm,然后按1、的方法将仪器的透射比调到最大,再把516nm 和404nm的干涉滤光片分别置入光路并测出相应波段的波长读数为522nm和412nm,这时的波长误差为+8nm、+6nm和+4nm,现在我们可以把波长盘调到522nm处,打开仪器面板,旋松波长刻度盘的3只紧固螺丝,波长盘转轴不动,轻轻转动波长盘到516nm处,旋紧波长盘的3只螺丝及1中所述的左边螺丝外螺帽。

盖上面板,重新检定,相应波长示值为406nm、516nm和628nm,对应的误差为+ 2nm、0和-2nm,符合检定规程要求。

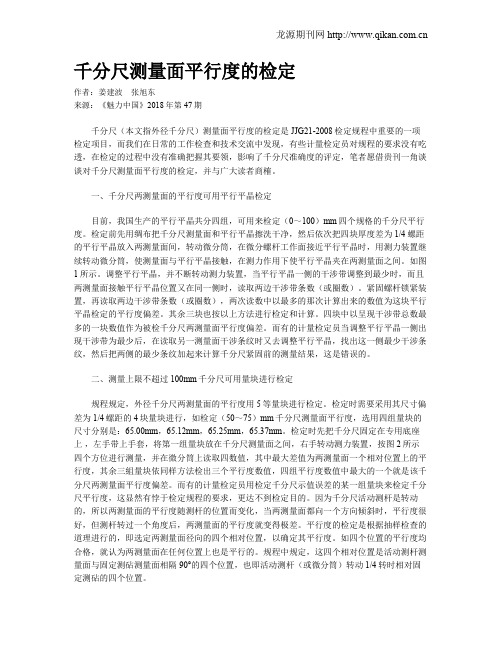

千分尺测量面平行度的检定作者：姜建波张旭东来源：《魅力中国》2018年第47期千分尺（本文指外径千分尺）测量面平行度的检定是JJG21-2008检定规程中重要的一项检定项目，而我们在日常的工作检查和技术交流中发现，有些计量检定员对规程的要求没有吃透，在检定的过程中没有准确把握其要领，影响了千分尺准确度的评定，笔者愿借贵刊一角谈谈对千分尺测量面平行度的检定，并与广大读者商榷。

一、千分尺两测量面的平行度可用平行平晶检定目前，我国生产的平行平晶共分四组，可用来检定（0～100）mm四个规格的千分尺平行度。

检定前先用绸布把千分尺测量面和平行平晶擦洗干净，然后依次把四块厚度差为1/4螺距的平行平晶放入两测量面间，转动微分筒，在微分螺杆工作面接近平行平晶时，用测力装置继续转动微分筒，使测量面与平行平晶接触，在测力作用下使平行平晶夹在两测量面之间。

如图1所示。

调整平行平晶，并不断转动测力装置，当平行平晶一侧的干涉带调整到最少时，而且两测量面接触平行平晶位置又在同一侧时，读取两边干涉带条数（或圈数）。

紧固螺杆锁紧装置，再读取两边干涉带条数（或圈数），两次读数中以最多的那次计算出来的数值为这块平行平晶检定的平行度偏差。

其余三块也按以上方法进行检定和计算。

四块中以呈现干涉带总数最多的一块数值作为被检千分尺两测量面平行度偏差。

而有的计量检定员当调整平行平晶一侧出现干涉带为最少后，在读取另一测量面干涉条纹时又去调整平行平晶，找出这一侧最少干涉条纹，然后把两侧的最少条纹加起来计算千分尺紧固前的测量结果，这是错误的。

二、测量上限不超过100mm千分尺可用量块进行检定规程规定，外径千分尺两测量面的平行度用5等量块进行检定。

检定时需要采用其尺寸偏差为1/4螺距的4块量块进行，如检定（50～75）mm千分尺测量面平行度，选用四组量块的尺寸分别是：65.00mm，65.12mm，65.25mm，65.37mm。

检定时先把千分尺固定在专用底座上，左手带上手套，将第一组量块放在千分尺测量面之间，右手转动测力装置，按图2所示四个方位进行测量，并在微分筒上读取四数值，其中最大差值为两测量面一个相对位置上的平行度，其余三組量块依同样方法检出三个平行度数值，四组平行度数值中最大的一个就是该千分尺两测量面平行度偏差。

千分尺平行度-概述说明以及解释1.引言1.1 概述千分尺是一种常用的测量工具，主要用于测量物体尺寸的精确度。

而千分尺平行度则是指千分尺测量过程中刻度的平行度，即刻度与测量物体表面平行的程度。

在精密加工行业，千分尺平行度的重要性不可忽视。

精确测量是确保产品质量的关键环节，而千分尺平行度的精确度直接影响到测量结果的准确性。

如果测量时千分尺的刻度与物体表面不平行，就会导致测量误差的产生，从而影响到产品的质量。

为了确保千分尺平行度的精确性，需要采取一些测量方法。

通常，在测量前需要先调整千分尺的刻度，使其与物体表面平行。

常用的调节方法包括调整千分尺的支撑点、调整刻度盘的位置等。

此外，还可以借助辅助工具，如平行垫片、直角块等，来辅助测量和调整千分尺平行度。

千分尺平行度不仅在精密加工行业中起到关键作用，也被广泛应用于其他领域，如航空航天、电子制造、医疗器械等。

对于这些领域的产品来说，精度要求更高，因此千分尺平行度的测量和调整变得尤为重要。

展望未来，随着科技的不断进步和工艺的不断发展，对产品质量的要求也会变得越来越高。

因此，千分尺平行度的重要性将会进一步凸显。

未来，我们可以预见，千分尺平行度的测量方法和技术将会更加精确、高效，为各行各业的精密加工提供更可靠的支持。

综上所述，千分尺平行度作为一个重要的测量参数，在现代工业中具有极其重要的作用。

准确测量和调整千分尺的平行度可以提高产品的精度和质量，为工业生产提供有力保障。

因此，我们应该加强对千分尺平行度的研究，不断提高测量方法和技术，为各行业的发展做出更大的贡献。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分主要介绍了整篇文章的组成和框架，帮助读者了解文章的整体布局和内容安排。

通过明确文章结构，读者可以更好地理解和掌握文章的主题和论点。

首先，本文可以分为引言、正文和结论三个主要部分。

引言部分主要介绍了文章的背景和目的，引起读者的兴趣。

正文部分详细介绍了千分尺平行度的相关内容，包括定义、重要性和测量方法等。

千分表测平面度的方法
一、千分表测平面度的准备工作。

1.1 选择合适的千分表。

这可得精挑细选，就像找对象一样，得找个“门当户对”的。

千分表的精度、测量范围都得跟咱要测的平面“合拍”，不然可就瞎忙活了。

1.2 准备测量平台。

测量平台那得是稳稳当当，平平整整的，不能有一点儿“坑坑洼洼”。

好比舞台要平整，演员才能好好表演不是？
二、测量步骤。

2.1 安装千分表。

把千分表安安稳稳地装在支架上，要装得牢固，不能有丝毫松动，不然测出来的数据就“不靠谱”啦。

2.2 校准千分表。

这一步可重要了，就像射击前要瞄准一样。

得把千分表的指针调到零位，保证测量的起点准确无误。

2.3 进行测量。

在平面上选取多个测量点，这就得有点“撒网捕鱼”的架势，点选得多且分布均匀，测量结果才更准确。

然后慢慢移动千分表，仔细观察指针的变化，记录下每个点的数据。

三、数据处理与分析。

3.1 整理数据。

把测量得到的数据一个个都整理好，不能有“丢三落四”的情况。

3.2 分析数据。

看看这些数据的分布情况，是“参差不齐”还是“相差无几”。

通过分析找出平面度的偏差情况。

用千分表测平面度这事儿，得细心、耐心，每个环节都不能马虎。

只要咱认认真真地按照步骤来，就能得到准确可靠的结果，让平面度无处遁形！。
