平衡三相负荷降低低压线损率

电气工程应用2010.41低压三相负荷不平衡的影响1.1损耗增加，一是增加变压器损耗，二是增加线路损耗；在三相完全平衡与极端不平衡的情况下（即负荷都接在一相上）相比，后者的线路损耗将是前者的6倍；在输送相同容量的情况下，三相负载不对称造成的损耗比对称负载运行时多得多，而且这种损耗是长期的，将造成很大的浪费。

1.2配变出力减少，三相负载不平衡越大，配变出力减少越多。

1.3缩短电器设备的寿命。

1.4降低用户电压质量。

2不平衡产生的原因从实际运行情况看，（6）10kV 及以上电压等级的供电线路三相电流较为平衡，而0.4kV 电压等级供电网络不平衡现象较为严重。

2.1低压配网一般是经10/0.4KV 变压器降压后，以三相四线制向用户供电，是三相生产用电与单相负载混合用电的供电网络；由供电企业负责运行管理维护的公用配电变压器以单相居民生活用电为主，适当兼顾其他性质的用电。

由于各种单相负载的存在，三相负荷一般是不对称的，单相负载连接时，各相负载分配很难做到完全平衡。

在装接单相用户时，即使供电部门将单相负载均衡地分接在A 、B 、C 三相上，但在实际工作及运行中，线路的标志、接电人员的疏忽再加上单相用户的不可控增容、大功率单相负载的接入以及单相负载用电的不同时性等，造成了三相负载的不平衡。

2.2尤其是在农村，用户居住相对分散，因此《山东省农村低压供电设施整改施工工艺标准》第九十五条规定，每个表箱宜安装电能表4～6块。

考虑到经济性和实用性，在各地低压线路与集表箱连接的接户线绝大多数采用单相220V 供电，这样在集表箱内无法对单相用电负荷均衡地分配到三相上。

这是农村低压配网三相失衡的主要原因。

另外，随着家庭经济的兴起如小作坊、小型养殖等，这样的单相用户用电量往往是普通居民用户的几倍甚至是十几倍，更加剧了这种不平衡。

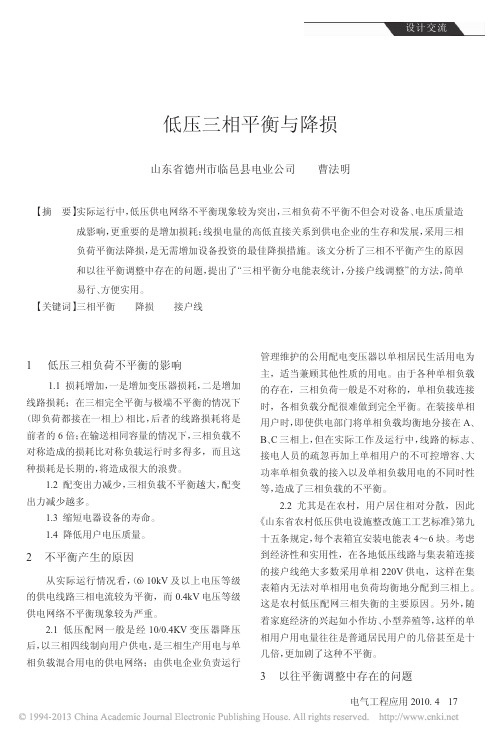

3以往平衡调整中存在的问题低压三相平衡与降损山东省德州市临邑县电业公司曹法明【摘要】实际运行中，低压供电网络不平衡现象较为突出，三相负荷不平衡不但会对设备、电压质量造成影响，更重要的是增加损耗；线损电量的高低直接关系到供电企业的生存和发展，采用三相负荷平衡法降损，是无需增加设备投资的最佳降损措施。

如何降低线损如何降低线损线损管理⼯作是衡量供电企业管理⽔平的重要指标。

在尊重事实的基础上，利⽤科技⼿段，通过内部的强化管理，综合考虑影响线损起伏不稳的客观条件，分析和排查存在的各种因素，找出关键点，逐步消除，是决定线损管理⼯作再上新台阶的关键所在。

⼀、合理利⽤“三相就地平衡”法三相四线制低压供电时，当三相电压在⽤户末端呈现电压降，由于各相⽤户负荷分配不均匀，造成三相电流不平衡，影响配电变压器供电能⼒，造成电能损失。

平衡三相电流时，⾸先要从⽤户末端进⾏测量，根据测得的电流数据，再依次调配400V 分⽀末端的各相⽤户，⼒求达到负荷均衡。

其次，要根据配电变压器共有⼏路出线，分别测量各路出线的线电流，依据测量数据，平衡各路出线负荷，达到配电变压器低压出线端各路负荷与分⽀末端⽤户负荷的平衡效果，才能解决因三相电流不平衡造成的电能损失。

测算表明，当各相电流分配误差达到25% 以上时，配电变压器的电路线损率将超过9%，⾜见三相电流不平衡的损失率。

⼆、功率因数与⽆功补偿及时调整配电线路的功率因数，实现电容⾃动补偿与随器、随机、分散就地补偿相结合，提⾼功率因数和改变电压质量，提⾼配变供电能⼒和设备出⼒，降低电能损失，从⽽达到降低线损的⽬的。

提⾼设备和负载的⾃然功率因数，对于⼤⽤户公⽤变的设备和负载，按配变容量30%装设电容⾃动投切补偿装臵，减少⽆功损耗。

⽆功补偿装臵应选择适当位臵，经过实际测算和运⾏中发现的问题对⽐分析，真正起到补偿效果，达到预想⽬标。

选择⽆功补偿装臵时，要⾸先考虑科技含量⾼、⾃动投切及时，反应灵敏的尖端产品。

三、计量管理电能表的选择应尽量统⼀标准，严格精确等级，杜绝不合格产品流⼊电⽹计量。

根据线损分析和各站所提出的产⽣线损过⾼的直接原因,不定时现场校验计量装臵和电能表计。

电⼦式电能表的精确度较⾼，防窃电功能优于机械表，但电⼦式电能表的计数器是靠脉冲电流来驱动的，当频繁停电时，容易引起计数器反映缓慢，造成电能计量损失，不易在频繁限电的⽤户群中使⽤。

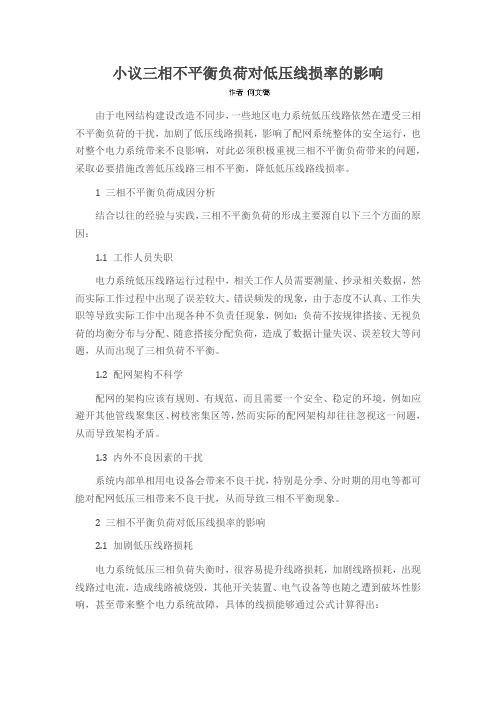

小议三相不平衡负荷对低压线损率的影响由于电网结构建设改造不同步，一些地区电力系统低压线路依然在遭受三相不平衡负荷的干扰，加剧了低压线路损耗，影响了配网系统整体的安全运行，也对整个电力系统带来不良影响，对此必须积极重视三相不平衡负荷带来的问题，采取必要措施改善低压线路三相不平衡，降低低压线路线损率。

1 三相不平衡负荷成因分析结合以往的经验与实践，三相不平衡负荷的形成主要源自以下三个方面的原因：1.1 工作人员失职电力系统低压线路运行过程中，相关工作人员需要测量、抄录相关数据，然而实际工作过程中出现了误差较大、错误频发的现象，由于态度不认真、工作失职等导致实际工作中出现各种不负责任现象，例如：负荷不按规律搭接、无视负荷的均衡分布与分配、随意搭接分配负荷，造成了数据计量失误、误差较大等问题，从而出现了三相负荷不平衡。

1.2 配网架构不科学配网的架构应该有规则、有规范，而且需要一个安全、稳定的环境，例如应避开其他管线聚集区、树枝密集区等，然而实际的配网架构却往往忽视这一问题，从而导致架构矛盾。

1.3 内外不良因素的干扰系统内部单相用电设备会带来不良干扰，特别是分季、分时期的用电等都可能对配网低压三相带来不良干扰，从而导致三相不平衡现象。

2 三相不平衡负荷对低压线损率的影响2.1 加剧低压线路损耗电力系统低压三相负荷失衡时，很容易提升线路损耗，加剧线路损耗，出现线路过电流，造成线路被烧毁，其他开关装置、电气设备等也随之遭到破坏性影响，甚至带来整个电力系统故障，具体的线损能够通过公式计算得出：三相低压线路对应的电流可以各自设成IA、IB、IC，中性线电流：IN为中性线电阻：2R为相线电阻：R为对应的有功损耗，可以利用下面公式计算：P1=I2AR+I2BR+I2CR+2I2NR三相负荷处于平衡状态时，单相电流则为：IA+IB+IC/3，中性线电流为0，线路有功损耗P2=3I2CR将以上两大公式进行计算、运算，能够得出三相不平衡负荷出现时，会带来巨大的线损问题，二者之间可达九倍的关系。

配电变压器三相负荷不平衡对低压线损率的影响探讨摘要：三相负荷不平衡是配电变压器的常见情况，当不平衡度达到一定值时就会造成中线电流增大，使线损率大大增加，同时还会影响用电设备的平稳运行。

基于此，本文针对低压配电系统三相负荷不平衡对线损的影响进行了理论分析和实例计算，提出了防止三相负荷不平衡的措施。

关键词：配电变压器；三相负荷；低压线损率。

配电网的建设和改造能使低压电网的供电能力和质量明显提高。

然而在低压电网中经常出现三相负荷不平衡的情况，导致线损率大大增加，由于低压电网中存在单相和三相两种负载连接方式，这给供电企业线损管理带来一定的难度。

近年来，城网改造的陆续完成大大改变了低压电网的结构，大大降低了配电台区的低压线损率，但是少数台区仍然存在线损率高的现象，通过进一步了解，还是由于三相负荷不平衡引起的，这种现象不消除就会给供电管理企业造成较大的困难和损失。

1低压三相负荷不平衡对线损的影响1.1理论分析在城网改造过程中，为了降低低压线损率，对配电台区采取了各种有效措施，大多数台区取得了良好的效果，但是部分台区供电系统虽然采用三相四线制供电，但是由于每相用户的用电量不同，造成电流相差较大,三相负荷不平衡，进而造成线路损耗增大。

低压供电网络需要的配电变压器数量较多，并且其安装位置较为分散。

在系统运行过程中，必须对配电变压器出口侧电流进行实时监测，此位置负荷电流不平衡度不能超过10％，同时对于一些主干线路的负载电流也应进行监测，此处不平衡度不能超过20％，除此之外，要对中性线电流进行测量，其大小应该小于低压侧额定电流25％。

通过对重点部位电流的测量与计算，如果发现有电流不符合上述标准，就要采取必要措施调整单相负载，直到三相负载基本平衡。

只有尽可能的降低三相负载的不平衡度，才能最大程度的减少电能损耗。

由此可见，要想从根本上降低线损率就必须做好三相负荷电流的平衡工作。

假设某条低压线路的三相负荷电流为IA 、 IB、 IC，中性线电流为 IO，电阻为RO，相线电阻为R，设中性线电阻为2R，可以求得有功功率损耗为：ΔP1=（IA2R+IB2R+IC2R+IO×2RO）×10-3计算三相负荷平衡时的有功功率损耗，可知IO =0，相电流为(IA+IB+IC)/3，同样可以求得有功功率损耗为：ΔP2=3［(IA+IB+IC)/3］2R×10-3由此可以得出，由于三相负荷不平衡造成的功率损耗为：ΔP=ΔP1- ΔP2=2/3 (IA2+IB2+IC2- IAIB- IBIC-­­ICIA+3IO2)R×10-3三相负荷电流不平衡度： K=IO /IPI＝｛IO/［(IA+IB+IC)/3］｝×100%式中： K—三相负荷不平衡度；IPI—配电变压器三相负荷平均电流配电变压器作为供电主设备，随着其三相负载不平衡度的增加，其损耗会大幅度增加。

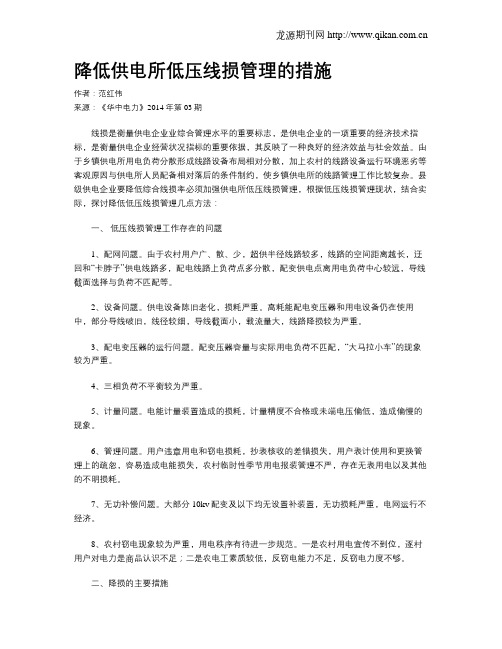

降低供电所低压线损管理的措施作者：范红伟来源：《华中电力》2014年第03期线损是衡量供电企业业综合管理水平的重要标志，是供电企业的一项重要的经济技术指标，是衡量供电企业经营状况指标的重要依据，其反映了一种良好的经济效益与社会效益。

由于乡镇供电所用电负荷分散形成线路设备布局相对分散，加上农村的线路设备运行环境恶劣等客观原因与供电所人员配备相对落后的条件制约，使乡镇供电所的线路管理工作比较复杂。

县级供电企业要降低综合线损率必须加强供电所低压线损管理，根据低压线损管理现状，结合实际，探讨降低低压线损管理几点方法：一、低压线损管理工作存在的问题1、配网问题。

由于农村用户广、散、少，超供半径线路较多，线路的空间距离越长，迂回和“卡脖子”供电线路多，配电线路上负荷点多分散，配变供电点离用电负荷中心较远，导线截面选择与负荷不匹配等。

2、设备问题。

供电设备陈旧老化，损耗严重。

高耗能配电变压器和用电设备仍在使用中，部分导线破旧，线径较细，导线截面小，载流量大，线路降损较为严重。

3、配电变压器的运行问题。

配变压器容量与实际用电负荷不匹配，“大马拉小车”的现象较为严重。

4、三相负荷不平衡较为严重。

5、计量问题。

电能计量装置造成的损耗，计量精度不合格或未端电压偏低，造成偏慢的现象。

6、管理问题。

用户违章用电和窃电损耗，抄表核收的差错损失，用户表计使用和更换管理上的疏忽，容易造成电能损失，农村临时性季节用电报装管理不严，存在无表用电以及其他的不明损耗。

7、无功补偿问题。

大部分10kv配变及以下均无设置补装置，无功损耗严重，电网运行不经济。

8、农村窃电现象较为严重，用电秩序有待进一步规范。

一是农村用电宣传不到位，逐村用户对电力是商品认识不足；二是农电工素质较低，反窃电能力不足，反窃电力度不够。

二、降损的主要措施（一）优化低压电网结构是降低农村低压线损工作的基础。

1、做好低压网络规划。

2、合理布置新增电源点。

3、优化低压电网结构。

有效降低农村低压线损的措施
农村低压线损是指农村电力供应中，输配电线路中电力的损耗。

以下是有效降低农村低压线损的措施。

1. 负荷平衡：农村低压线路通常会有多个负荷点，要确保负荷分布平衡，避免某个负荷点过高的负荷引起线路过载，增加线损。

2. 线路优化：对于长期存在过高线损的农村低压线路，可以通过线路改造和优化来降低线损。

更换老化的导线和绝缘子，减少电阻和电气损耗。

3. 实施经济调度：农村低压线路的供电网络可以通过经济调度来降低线损。

合理规划线路的供电范围，调整负荷峰谷时段和用电方式，降低损耗。

4. 低功耗设备使用：推广农村低压线路上使用低功耗设备，例如节能灯具、节能电器等，减少负载的同时也降低线损。

5. 定期维护：定期对农村低压线路进行维护检修，及时排查并修复可能存在的电气故障和隐患，保证线路运行的稳定性和安全性，避免线路损耗。

6. 推广智能电网技术：利用智能电网技术，实时监测和管理农村低压线路，及时发现和处理线路故障，并通过精细化调度，减少线路损耗。

7. 加强宣传教育：向农村居民宣传节约用电的重要性，普及用电安全知识，提高农村居民对节约用电的意识和能力，减少低压线路上的负荷。

8. 加强监管力度：加强对农村低压线路的监管力度，对违规用电行为进行处罚，规范用电行为，减少线路损耗。

通过以上措施的综合使用，可以有效降低农村低压线损，提高农村电力供应的效率和稳定性。

这不仅可以减少资源浪费和环境污染，也能提高农村居民的生活质量和用电安全。

配电台区低压线损降损措施摘要：随着我国经济等方面的不断发展，不管是居民的生活还是生产过程中，电力能源作为不可缺少的重要部分，各界人士对其提出了更高的要求。

为了能够满足居民多样化的用电需求，那么自然需要电力企业加强低压配电设施的维护与管理。

但是，因为低压配电台区线损存在的异常问题，增加了该区域线损问题的严重性。

在接下来的文章中，将以配电台区低压线损异常问题为切入点，重点提出几点针对性的应对方案，希望能够给相关人士提供些许参考依据。

关键词：低压配电；台区线损；降损引言：在电力系统运行过程中，低压配电台区作为核心部分，只有保证控制好该部分的线损问题，才是维持整个电力系统安全运行的重要保证。

为了能够做好低压台区线损管理工作，那么就需要人员站在现实条件下，提前制定出妥善的监管方案，降低低压配电台区线损程度，进而为我国电力企业尽快实现可持续发展目标打下坚实的基础。

1.低压配电台区线损的异常问题随着我国经济等方面的不断发展，我国电力行业迎来了飞速发展时期，作为与居民生活以及生产有着直接关系的部分，要想能够满足各界人士多样化的用电需求，自然需要电力企业制定出合理的监管措施。

但是通过现实调查可以看出，针对低压配电台区部分，其中线损管理过程中出现了一系列的问题，详细可以从以下几个方面进行分析：1.1低压配电台区线路质量低引起的问题站在低压配电台区部分，在人员开展线路建设环节当中，部分的企业在采购施工材料时，并没有对其质量提出明确的要求，在使用了低质量施工材料的基础上，伴随着后期线路的正常使用，无形之中就会出现一些损耗现象。

与此同时，部分的企业出于缩短项目操作时间的目标下，将网络配置不断进行优化，虽然短期内能够控制好企业的经济投入，但是因为不科学的操作方式，进而也会导致低压配电台区线路损耗情况的出现。

1.2管理水平较低在低压配电台区线路管理过程中，经过会出现窃电、电器元件漏电等的问题，鉴于该些方面下造成的线损问题，根本上不存在规律性，所有环节之间找不到较大的联。

供电降损增效措施供电系统中降低线损可采取以下措施办法：1.合理调整运行电压，通过调整变压器分接头、在母线上投切电力电容器等手段，在保证电压质量的基础上适度地调整运行电压。

提高系统电压，同样功率尽量高压低电流运行。

因为有功损耗与电压的平方成正比关系，所以合理调整运行电压可以达到降损节电效果。

技术降损（包括：线路改造、三相负荷的平衡、缩短线路供电半径、无功的补偿等。

）2.合理使用变压器，配电变压器的损耗是配电网损耗的主要组成部分。

因此，降低配电变压器的损耗对于降低整个配电网的损耗效果非常明显。

方法主要有：使用低损耗的新型变压器、合理配置配电变压器容量等。

3.平衡三相负荷。

如果三相负荷不平衡，会增加线路、配电变压器的损耗。

管理降损（包括：反窃采用低电阻的导电线路，以降低热损耗，可在线路上装设并联电容器。

电措施、确保计量的准确性、及时投退不使用的线路和设备来降低损耗）等。

4.合理装设无功补偿设备，优化电网无功分配，提高功率因数。

线路空载时，适当降低线路无功功率，减少空载损耗。

5.合理选择导线截面。

线路的能量损耗同电阻成正比，增大导线截面可以减少能量损耗。

提高发电机功率因数，增大有功功率。

6.加强线路维护，防止泄漏电。

主要是定期巡查线路，及时发现、处理线路泄漏和接头过热事故，可以减少因接头电阻过大而引起的损失，及时更换不合格的绝缘子，对电力线路沿线的树木经常修剪树枝，还应定期清扫变压器、断路器及绝缘瓷件等。

7.合理安排检修，提高检修质量。

电力网按正常运行方式运行时，一般是既安全又经济，当设备检修时，正常运行方式遭到破坏，使线损增加。

因此，设备检修要做到有计划，要提高检修质量，减少临时检修，缩短检修时间，推广带电检修。

8.推广应用新技术、新设备、新材料、新工艺，降低电能损耗。

9.调整负荷曲线，避免大容量设备在负荷高峰用电，移峰填谷，提高日负荷率。

加强供电所线损管理的措施有哪些？1、进行高、低压线损的理论计算，制定切实可行的线损指标和线损考核管理制度。

浅谈治理三相不平衡降低台区线损摘要：电力网电能损耗率（简称线损率）是国家考核电力部门的一项重要经济指标。

影响线损变化的因素比较复杂，其中低压台区三相不平衡是影响台区线损异常的因素之一。

本文针对低压台区三相不平衡对线损的影响及改善措施进行描述。

通过开展低压台区三相不平衡治理工作，避免“低电压，高线损”的情况出现，实现低压台区降损增效的目标。

关键词：三相平衡；低压台区；线损ABSTRACT: Power loss rate (the loss rate) is a national assessment of the power sector is an important economic index. Effect factors of line loss change is more complex, the three-phase low-voltage imbalance is one of the influencing factors ofline loss anomaly. This paper describes the three-phase low-voltage imbalance of power loss and improvement measures. Through the development of three-phase low-voltage unbalanced control work, to avoid the "low voltage, appear high loss", realize the loss reduction and efficiency increase low Taiwan area target.KEYWORD: Phase equilibrium; low-voltage line loss1低压台区三相不平衡的原因近年来，随着低压台区改造及加强线损管理工作，使供电企业的经济和社会效益有了明显提高。
