PT2389预设均衡器集成电路图
PT2389是中国台湾普诚科技公司生产和预设均衡器集成电路，适用于随身听、汽车音响、袖珍型音响、多媒体系统及MPEG卡等。
1.功能特点
PT2389集成电路是一种功能较全的均衡器。
除了可设定平坦、摇滚、流行、古典、爵士等5种频率响应模式外，还具有加强重低音及3D音场效果的功能，总共有20种音色变化。
其内含高、低音增益选择器、选择单元、控制单元、静噪、3D音效等电路，内电路方框图如图9-23(b)所示。
2.引脚功能
PT2389集成电路采用24脚DIP封装或贴片式S0封装，其外形如图(a)所示，其引脚功能见表所列。
PT2389集成电路的引脚排列及内电路方框图PT2389集成电路的引脚功能
3.典型应用电路
PT2389有两种选择功能，相应有两种应用电路。
其直接选择式电路如图所示，循环选择式电路如图所示。
PT2389集成电路的直接选择式典型应用电路
PT2389集成电路的循环选择式典型应用电路。

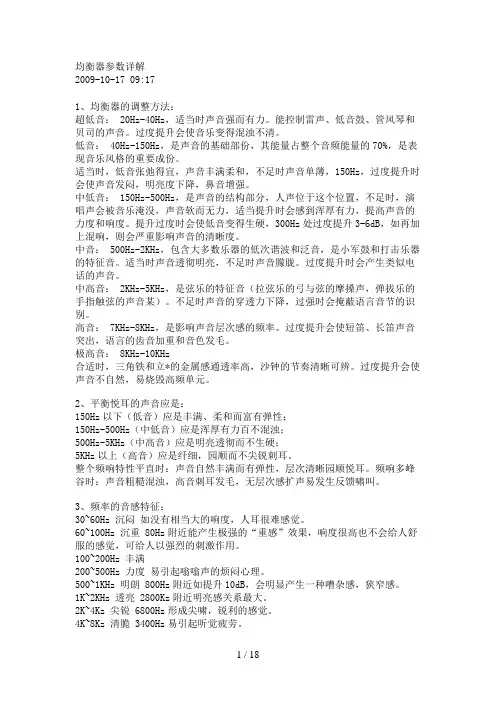

均衡器参数详解2009-10-17 09:171、均衡器的调整方法：超低音： 20Hz-40Hz，适当时声音强而有力。
能控制雷声、低音鼓、管风琴和贝司的声音。
过度提升会使音乐变得混浊不清。
低音： 40Hz-150Hz，是声音的基础部份，其能量占整个音频能量的70%，是表现音乐风格的重要成份。
适当时，低音张弛得宜，声音丰满柔和，不足时声音单薄，150Hz，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中低音： 150Hz-500Hz，是声音的结构部分，人声位于这个位置，不足时，演唱声会被音乐淹没，声音软而无力，适当提升时会感到浑厚有力，提高声音的力度和响度。
提升过度时会使低音变得生硬，300Hz处过度提升3-6dB，如再加上混响，则会严重影响声音的清晰度。
中音： 500Hz-2KHz，包含大多数乐器的低次谐波和泛音，是小军鼓和打击乐器的特征音。
适当时声音透彻明亮，不足时声音朦胧。
过度提升时会产生类似电话的声音。
中高音： 2KHz-5KHz，是弦乐的特征音（拉弦乐的弓与弦的摩搡声，弹拔乐的手指触弦的声音某）。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别。
高音： 7KHz-8KHz，是影响声音层次感的频率。
过度提升会使短笛、长笛声音突出，语言的齿音加重和音色发毛。
极高音： 8KHz-10KHz合适时，三角铁和立*的金属感通透率高，沙钟的节奏清晰可辨。
过度提升会使声音不自然，易烧毁高频单元。
2、平衡悦耳的声音应是：150Hz以下（低音）应是丰满、柔和而富有弹性；150Hz-500Hz（中低音）应是浑厚有力百不混浊；500Hz-5KHz（中高音）应是明亮透彻而不生硬；5KHz以上（高音）应是纤细，园顺而不尖锐刺耳。
整个频响特性平直时：声音自然丰满而有弹性，层次清晰园顺悦耳。
频响多峰谷时：声音粗糙混浊，高音刺耳发毛，无层次感扩声易发生反馈啸叫。
3、频率的音感特征：30~60Hz 沉闷如没有相当大的响度，人耳很难感觉。
许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3885、LM4766、TDA7294等，用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。
这里推荐几款容易制作的靓声甲类功放电路以供参考。
其组成框图如图１所示。
该电路具有如下特点：１．采用板块积木式组合，可根据自身经济状况适当增减。
２．电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。
３．采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。
限于篇幅，这里简介电压放大部分与电流放大部分。
以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略一、电压放大部分使用厂家提供的成品板。
该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。
原理简图如图２所示。
使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±３５Ｖ～±６０Ｖ都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出５Ｖ～１０Ｖ。
完善，音质也更理想。
二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。
１．2SK2013／2SJ313推动３对2SK1529／J200，原理图如图３所示。
２．2SK2013／2SJ313推动３对2SC5200／2SA1943，原理图略，可参考图３，装配时只需把K1529／J200换为C5200／A1943即可。
３．2SC5171／2SA1930推动６只2SK851，原理图如图４所示，超大电流MOS场效应管2SK851具有开关速度快、导通电阻小、失真率低等特点。
PT2313中文资料及其程序电路图与pdf（音效处理芯片）中文资料及其程序电路图与pdf(音效处理芯片)下面是PT2313的应用电路图与引脚图：pt2313是一款npc110p 芯片，这里我.芯片的功能比npc110p 芯片差好多，所以驱动也很pt2316的pdf资料下载：特点：1、支持3个音源通道输入切换(可以做音频混合)，四组音(前、后、左、右)2、支持调节高、低音音效、音量、前后左右增益与均衡控I2C通信协议，直接按照官方给定的格式通过写入芯片即可。
芯片I2C地址: 0x88命令格式：地址+音量设置命令格式: 0000 B2 B1 B0 A2 A1 A0B2\B1\B0：每阶 -10dB 衰减A2\A1\A0: 每阶 -1.25dB 衰减左右声道衰减命令：110(左)、111(右)11x B1 B0 A2 A1 A0B1\B0：每阶 -10dB 衰减A2\A1\A0: 每阶 -1.25dB 衰减B1\B0\A2\A1\A0：全为1 则是是Mute静音。
