PT2262PT2272编解码集成电路原理说明

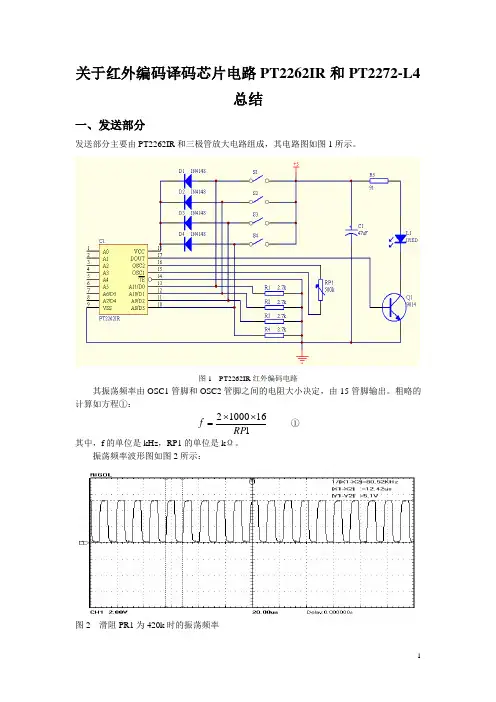

1 关于红外编码译码芯片电路PT2262IR和PT2272-L4总结

一、发送部分

发送部分主要由PT2262IR和三极管放大电路组成，其电路图如图1所示。

图1 PT2262IR红外编码电路

其振荡频率由OSC1管脚和OSC2管脚之间的电阻大小决定，由15管脚输出。粗略的计算如方程①：

11610002RPf ①

其中，f的单位是kHz，RP1的单位是kΩ。

振荡频率波形图如图2所示：

图2 滑阻PR1为420k时的振荡频率 2 PT2262IR从17管脚输出编码。编码的内容由地址码、数据码和同步码构成，共十三位。地址码（地址管脚A0-A7）有三种状态，悬空、高电平、低电平；数据码（数据管脚D0-D3）只有两种状态，高电平、低电平，数据管脚不接高电平时默认为输入低电平。

其17管脚输出波形如图3至图22所示：

图3 输出编码为0000的放大波形

图4 输出编码为0000的波形 3

图5 输出编码为0001的放大波形

图6 输出编码为0001的波形 4

图7 输出编码为0010的放大波形

图8 输出编码为0011的波形 5

图9 输出编码为0100的放大波形

图10 输出编码为0100的波形 6

图11 输出编码为0101的波形

图12 输出编码为0110的波形 7

图13 输出编码为0111的波形

图14 输出编码为1000的波形 8

图15 输出编码为1000的波形

图16 输出编码为1001的波形 9

图17 输出编码为1010的波形

图18 输出编码为1011的波形 10

图19 输出编码为1100的波形

图20 输出编码为1101的波形 11

图21 输出编码为1110的波形

图22 输出编码为1111的波形

PT2262IR内有载波电路，不需外接载波电路，而PT2262内部无载波电路，不易实现红外编码。载波的频率为振荡频率的21。带有载波的0000编码如图23所示，其他编码放大图一样，内由载波构成。 12

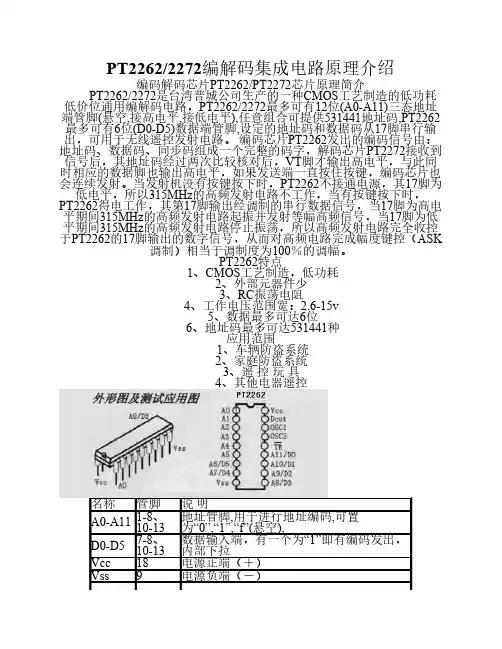

PT2262/2272编解码集成电路原理介绍

编码解码芯片PT2262/PT2272芯片原理简介

PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗

低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址

端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262

最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输

出，可用于无线遥控发射电路。 编码芯片PT2262发出的编码信号由：

地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到

信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同

时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也

会连续发射。当发射机没有按键按下时，PT2262不接通电源，其17脚为

低电平，所以315MHz的高频发射电路不工作，当有按键按下时，

PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电

平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低

平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控

于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK

调制）相当于调制度为100％的调幅。

PT2262特点

1、CMOS工艺制造，低功耗

2、外部元器件少

3、RC振荡电阻

4、工作电压范围宽：2.6-15v

5、数据最多可达6位

6、地址码最多可达531441种

应用范围

1、车辆防盗系统

2、家庭防盗系统

3、遥 控 玩 具

4、其他电器遥控

名称管脚说 明

A0-A111-8、

10-13地址管脚,用于进行地址编码,可置

为“0”,“1”,“f”(悬空),

D0-D57-8、

10-13数据输入端，有一个为“1”即有编码发出，

内部下拉

Vcc18电源正端（＋）

Vss9电源负端（－）

TE14编码启动端，用于多数据的编码发射，低

1

PT2262

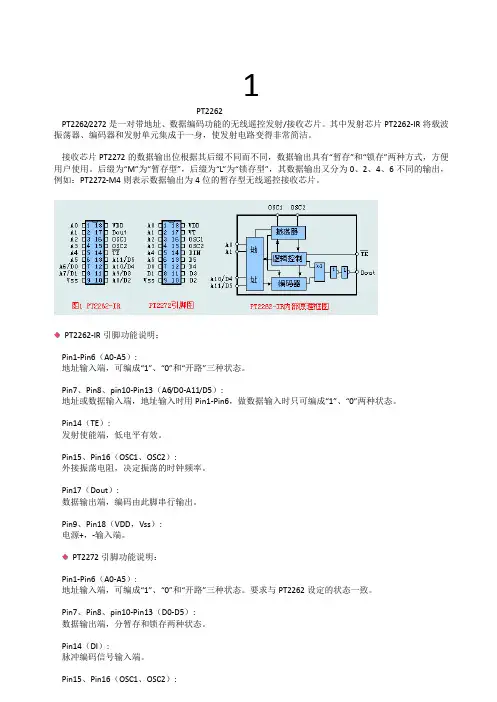

PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯片。

PT2262-IR引脚功能说明：

Pin1-Pin6（A0-A5）:

地址输入端，可编成“1”、“0”和“开路”三种状态。

Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）:

地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。

Pin14（TE）:

发射使能端，低电平有效。

Pin15、Pin16（OSC1、OSC2）:

外接振荡电阻，决定振荡的时钟频率。

Pin17（Dout）:

数据输出端，编码由此脚串行输出。

Pin9、Pin18（VDD，Vss）:

电源+，-输入端。

PT2272引脚功能说明：

Pin1-Pin6（A0-A5）:

地址输入端，可编成“1”、“0”和“开路”三种状态。要求与PT2262设定的状态一致。

Pin7、Pin8、pin10-Pin13（D0-D5）:

数据输出端，分暂存和锁存两种状态。

Pin14（DI）:

脉冲编码信号输入端。

Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。

Pin17（VT）:

输出端，接收有效信号时，VT端由低电平变为高电平。

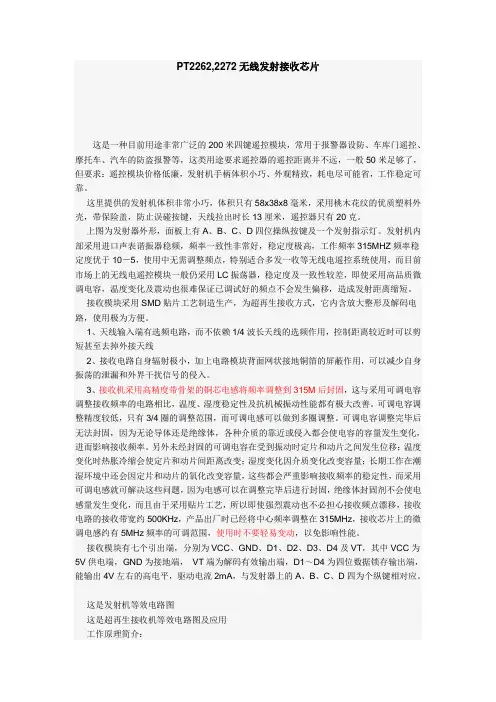

PT2262,2272无线发射接收芯片

这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。

这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。

上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线 9

2、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。
