信号采集与处理--MATLAB窗函数及其特征

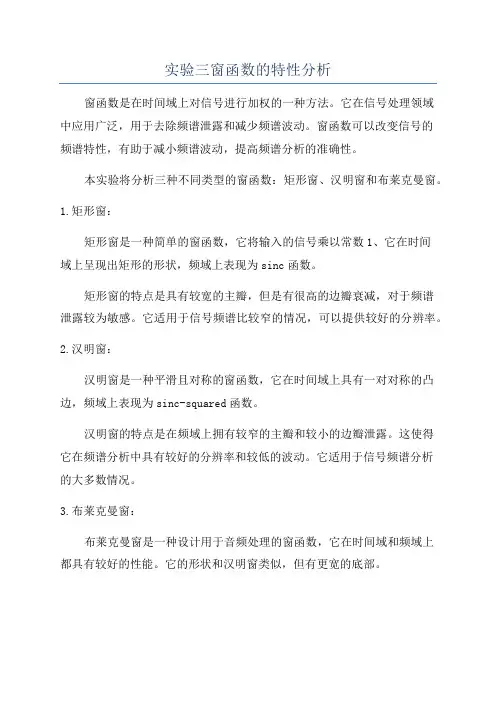

实验三窗函数的特性分析窗函数是在时间域上对信号进行加权的一种方法。

它在信号处理领域中应用广泛，用于去除频谱泄露和减少频谱波动。

窗函数可以改变信号的频谱特性，有助于减小频谱波动，提高频谱分析的准确性。

本实验将分析三种不同类型的窗函数：矩形窗、汉明窗和布莱克曼窗。

1.矩形窗：矩形窗是一种简单的窗函数，它将输入的信号乘以常数1、它在时间域上呈现出矩形的形状，频域上表现为sinc函数。

矩形窗的特点是具有较宽的主瓣，但是有很高的边瓣衰减，对于频谱泄露较为敏感。

它适用于信号频谱比较窄的情况，可以提供较好的分辨率。

2.汉明窗：汉明窗是一种平滑且对称的窗函数，它在时间域上具有一对对称的凸边，频域上表现为sinc-squared函数。

汉明窗的特点是在频域上拥有较窄的主瓣和较小的边瓣泄露。

这使得它在频谱分析中具有较好的分辨率和较低的波动。

它适用于信号频谱分析的大多数情况。

3.布莱克曼窗：布莱克曼窗是一种设计用于音频处理的窗函数，它在时间域和频域上都具有较好的性能。

它的形状和汉明窗类似，但有更宽的底部。

布莱克曼窗的特点是具有更强的边瓣抑制能力，相对于汉明窗能够更好地抑制频谱波动和频谱泄露。

它适用于对频谱准确性要求较高的信号处理任务。

综上所述，不同的窗函数在频域上具有不同的特性。

矩形窗适用于频谱较窄的信号，提供较好的分辨率；汉明窗适用于大多数频谱分析的情况，具有较低的波动；布莱克曼窗能够更好地抑制频谱波动和泄露，适用于对准确性要求较高的任务。

在实际应用中，选择窗函数需要根据具体的信号特性和分析需求来进行。

需要折衷考虑分析的准确性和频谱泄露问题，并选择合适的窗函数来优化频谱分析的结果。

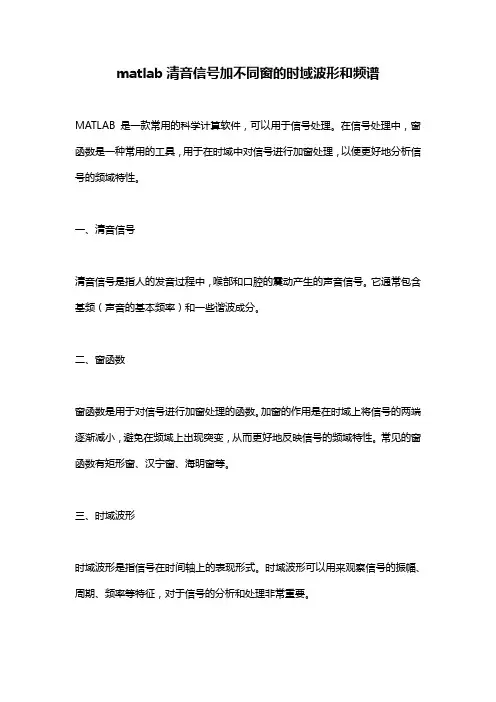

matlab清音信号加不同窗的时域波形和频谱MATLAB是一款常用的科学计算软件，可以用于信号处理。

在信号处理中，窗函数是一种常用的工具，用于在时域中对信号进行加窗处理，以便更好地分析信号的频域特性。

一、清音信号清音信号是指人的发音过程中，喉部和口腔的震动产生的声音信号。

它通常包含基频（声音的基本频率）和一些谐波成分。

二、窗函数窗函数是用于对信号进行加窗处理的函数。

加窗的作用是在时域上将信号的两端逐渐减小，避免在频域上出现突变，从而更好地反映信号的频域特性。

常见的窗函数有矩形窗、汉宁窗、海明窗等。

三、时域波形时域波形是指信号在时间轴上的表现形式。

时域波形可以用来观察信号的振幅、周期、频率等特征，对于信号的分析和处理非常重要。

四、频谱频谱是指信号在频率轴上的表现形式。

频谱可以用来观察信号的频率成分、谐波分布情况等特征，是信号处理中非常重要的概念之一。

五、清音信号加窗的时域波形和频谱在MATLAB中，可以使用window函数生成各种窗函数，并使用fft函数对信号进行傅里叶变换。

以下是一段MATLAB代码，用于生成清音信号并加上不同窗函数的时域波形和频谱图。

```matlab%生成清音信号fs = 10000; %采样频率t = (0:1/fs:0.1); %时间范围f1 = 100; %基频f2 = 2*f1; %第一个谐波f3 = 3*f1; %第二个谐波y = sin(2*pi*f1*t) + 0.3*sin(2*pi*f2*t) + 0.2*sin(2*pi*f3*t); %清音信号%生成不同窗函数rectwin = rectwin(length(y)); %矩形窗hammingwin = hamming(length(y)); %汉宁窗hanningwin = hanning(length(y)); %海明窗%加窗处理并绘图subplot(3,2,1);plot(t,y); %原始信号title('Original Signal');subplot(3,2,2);plot(abs(fft(y))); %原始信号的频谱title('Original Spectrum');subplot(3,2,3);plot(t,y.*rectwin');title('Rectangular Windowed Signal'); subplot(3,2,4);plot(abs(fft(y.*rectwin')));title('Rectangular Windowed Spectrum'); subplot(3,2,5);plot(t,y.*hammingwin');title('Hamming Windowed Signal'); subplot(3,2,6);plot(abs(fft(y.*hammingwin')));title('Hamming Windowed Spectrum');```上述代码生成了一个包含三个谐波的清音信号，并分别使用矩形窗、汉宁窗和海明窗进行加窗处理。

matlab窗函数代码在信号处理和数字滤波器设计中，窗函数是一种常用的工具，用于限制信号的时间或频率特性。

MATLAB提供了多种窗函数的函数，为用户提供了便捷的窗函数生成方法。

本文将介绍使用MATLAB实现窗函数的代码，并展示窗函数在信号处理中的一些应用。

一、窗函数的概念和作用窗函数，顾名思义，是将信号与一个窗口函数进行相乘的操作。

窗口函数通常是一个在有限时间或有限频率范围内非零的函数，其作用是在截断信号的同时减小频谱泄露或干扰的效果。

窗函数主要用于以下几个方面：1. 信号截断：在信号处理中，常常需要将信号截断到特定的时间或频率范围内，窗函数可以实现这一功能。

2. 频谱分析：窗函数可以减少频谱泄露的问题，提高频谱分析的准确性。

3. 滤波器设计：窗函数可以用于设计数字滤波器，限制滤波器的频率响应，降低滤波器的波纹和旁瓣响应。

4. 信号调制：窗函数可以对信号进行调制，从而改变信号的频谱特性。

二、常见的窗函数在MATLAB中，常见的窗函数有以下几种：1. 矩形窗函数（rectwin）：矩形窗函数是最简单的窗口函数，其在指定范围内等于1，在其他范围内等于0。

矩形窗函数常常用于频谱分析和滤波器设计中。

MATLAB代码实现：```matlabN = 256; % 窗口长度w = rectwin(N); % 生成矩形窗函数```2. 汉宁窗函数（hann）：汉宁窗函数是一种改进的窗口函数，其在给定范围内平滑过渡，减少频谱泄露和旁瓣响应。

MATLAB代码实现：```matlabN = 256; % 窗口长度w = hann(N); % 生成汉宁窗函数```3. 汉明窗函数（hamming）：汉明窗函数也是一种改进的窗口函数，类似于汉宁窗函数，但其衰减更快。

MATLAB代码实现：```matlabN = 256; % 窗口长度w = hamming(N); % 生成汉明窗函数```4. 埃尔米特窗函数（hermite）：埃尔米特窗函数在MATLAB中用chebwin函数实现，其在给定范围内呈现类似埃尔米特多项式的特性。

实验报告实验课程：数字信号处理实验开课时间：2020—2021 学年秋季学期实验名称：窗函数的特性分析实验时间：2020年9月16日星期三学院：物理与电子信息学院年级：大三班级：182 学号：1843202000234 姓名：武建璋一、实验预习（2）固定N=60，分别取beta=1，5，11。

clc,clear,close allbeat1=1;beat2=5;beat3=11;N=60;figure(1)subplot(3,2,[1,2])W=kaiser(N,beat1);stem([0:N-1],W);subplot(3,2,[3,4]);Ww=kaiser(N,beat2);stem([0:N-1],Ww);subplot(3,2,[5,6]);WW=kaiser(N,beat3);stem([0:N-1],WW);figure(2)subplot(3,2,[1,2])W1=fft(W,N)plot([0:N-1],abs(fftshift(W1))) subplot(3,2,[3,4]);W2=fft(Ww,N)plot([0:N-1],abs(fftshift(W2))) subplot(3,2,[5,6]);W3=fft(WW,N)plot([0:N-1],abs(fftshift(W3)))4、某序列为x[k] = (11πk/20) + cos(9πk/20),使用fft函数分析其频谱。

(1) 利用不同宽度N的矩形窗截短该序列，N分别为20，40，160，观察不同长度N 的窗对谱分析结果的影响。

clc,clear,close allN1=20;N2=40;N3=160;k1=0:N1;k2=0:N2;k3=0:N3;X1=0.5.*cos((11*pi*k1)/20)+cos((9*pi*k1)/20)X2=0.5.*cos((11*pi*k2)/20)+cos((9*pi*k2)/20)X3=0.5.*cos((11*pi*k3)/20)+cos((9*pi*k3)/20)figure(1)subplot(3,2,[1,2])W1=fft(X1,N1)plot([0:N1-1],abs(fftshift(W1)))subplot(3,2,[3,4]);W2=fft(X2,N2)plot([0:N2-1],abs(fftshift(W2)))subplot(3,2,[5,6]);W3=fft(X3,N3)plot([0:N3-1],abs(fftshift(W3)))figure(2)subplot(3,2,[1,2])W=abs(fftshift(W1))stem([0:N1-1],W);subplot(3,2,[3,4]);Ww=abs(fftshift(W2))stem([0:N2-1],Ww);subplot(3,2,[5,6]);WW=abs(fftshift(W3))stem([0:N3-1],WW);(2) 利用汉明窗重做（1）。

在MATLAB中，窗函数和FFT（快速傅里叶变换）是信号处理和频域分析中常用的工具。

下面分别介绍一下MATLAB中的窗函数和FFT的基本用法：窗函数：窗函数在信号处理中用于抑制频谱泄漏和减小截断效应。

MATLAB 中提供了多种窗函数，如rectwin、hamming、hanning、blackman等。

下面是一个简单的例子，展示如何生成一个长度为N 的汉宁窗（Hanning Window）：N = 256; % 窗口长度w = hanning(N); % 生成汉宁窗plot(w);title('Hanning Window');xlabel('Sample');ylabel('Amplitude');FFT：FFT 用于将信号从时域转换到频域，MATLAB 中使用fft 函数来实现。

以下是一个简单的示例，演示如何对一个包含正弦波的信号进行FFT：Fs = 1000; % 采样率T = 1/Fs; % 采样间隔L = 1000; % 信号长度t = (0:L-1)*T; % 时间向量f = 50; % 正弦波频率A = 1; % 正弦波振幅x = A*sin(2*pi*f*t); % 生成正弦波信号Y = fft(x); % 对信号进行FFTP2 = abs(Y/L); % 计算双边频谱P1 = P2(1:L/2+1); % 截取单边频谱P1(2:end-1) = 2*P1(2:end-1);frequencies = Fs*(0:(L/2))/L; % 频率轴figure; % 绘制频谱图plot(frequencies, P1);title('Single-Sided Amplitude Spectrum of x(t)');xlabel('Frequency (Hz)');ylabel('|P1(f)|');这个例子中，我们生成了一个包含50 Hz 正弦波的信号，并对其进行了FFT。

几种常见窗函数及其MATLAB程序实现2013-12-16 13:58 2296人阅读评论(0) 收藏举报分类：Matlab（15）数字信号处理中通常是取其有限的时间片段进行分析，而不是对无限长的信号进行测量和运算。

具体做法是从信号中截取一个时间片段，然后对信号进行傅里叶变换、相关分析等数学处理。

信号的截断产生了能量泄漏，而用FFT算法计算频谱又产生了栅栏效应，从原理上讲这两种误差都是不能消除的。

在FFT分析中为了减少或消除频谱能量泄漏及栅栏效应，可采用不同的截取函数对信号进行截短，截短函数称为窗函数，简称为窗。

泄漏与窗函数频谱的两侧旁瓣有关，对于窗函数的选用总的原则是，要从保持最大信息和消除旁瓣的综合效果出发来考虑问题，尽可能使窗函数频谱中的主瓣宽度应尽量窄，以获得较陡的过渡带；旁瓣衰减应尽量大，以提高阻带的衰减，但通常都不能同时满足这两个要求。

频谱中的如果两侧瓣的高度趋于零，而使能量相对集中在主瓣，就可以较为接近于真实的频谱。

不同的窗函数对信号频谱的影响是不一样的，这主要是因为不同的窗函数，产生泄漏的大小不一样，频率分辨能力也不一样。

信号的加窗处理，重要的问题是在于根据信号的性质和研究目的来选用窗函数。

图1是几种常用的窗函数的时域和频域波形，其中矩形窗主瓣窄，旁瓣大，频率识别精度最高，幅值识别精度最低，如果仅要求精确读出主瓣频率，而不考虑幅值精度，则可选用矩形窗，例如测量物体的自振频率等；布莱克曼窗主瓣宽，旁瓣小，频率识别精度最低，但幅值识别精度最高；如果分析窄带信号，且有较强的干扰噪声，则应选用旁瓣幅度小的窗函数，如汉宁窗、三角窗等；对于随时间按指数衰减的函数，可采用指数窗来提高信噪比。

表1 是几种常用的窗函数的比较。

如果被测信号是随机或者未知的，或者是一般使用者对窗函数不大了解，要求也不是特别高时，可以选择汉宁窗，因为它的泄漏、波动都较小，并且选择性也较高。

但在用于校准时选用平顶窗较好，因为它的通带波动非常小，幅度误差也较小。

MATLAB窗函数大全1.矩形窗(Rectangle Window)调用格式:w=boxcar(n),根据长度n 产生一个矩形窗w。

2.三角窗(Triangular Window)调用格式:w=triang(n),根据长度n 产生一个三角窗w。

3.汉宁窗(Hanning Window)调用格式:w=hanning(n),根据长度n 产生一个汉宁窗w。

4.海明窗(Hamming Window)调用格式:w=hamming(n),根据长度n 产生一个海明窗w。

5.布拉克曼窗(Blackman Window)调用格式:w=blackman(n),根据长度n 产生一个布拉克曼窗w。

6.恺撒窗(Kaiser Window)调用格式:w=kaiser(n,beta),根据长度n 和影响窗函数旁瓣的β参数产生一个恺撒窗w。

窗函数:1.矩形窗:利用w=boxcar(n)的形式得到窗函数,其中n为窗函数的长度,而返回值w为一个n阶的向量,它的元素由窗函数的值组成。

‘w=boxcar(n)’等价于‘w=ones(1,n)’.2.三角窗:利用w=triang(n)的形式得到窗函数,其中n为窗函数的长度,而返回值w为一个n阶的向量,它的元素由窗函数的值组成。

w=triang(N-2)等价于bartlett(N)。

3.汉宁窗:利用w=hanning(n)得到窗函数,其中n为窗函数的长度,而返回值w 为一个n 阶的向量,包含了窗函数的n个系数。

4.海明窗:利用w=hamming(n)得到窗函数,其中n为窗函数的长度,而返回值w 为一个n 阶的向量,包含了窗函数的n个系数。

它和汉宁窗的主瓣宽度相同,但是它的旁瓣进一步被压低。

5.布拉克曼窗:利用w=blackman(n)得到窗函数,其中n为窗函数的长度,而返回值w为一个n阶的向量,包含了窗函数的n个系数。

它的主瓣宽度是矩形窗主瓣宽度的3倍,为12*pi/N,但是它的最大旁瓣值比主瓣值低57dB。

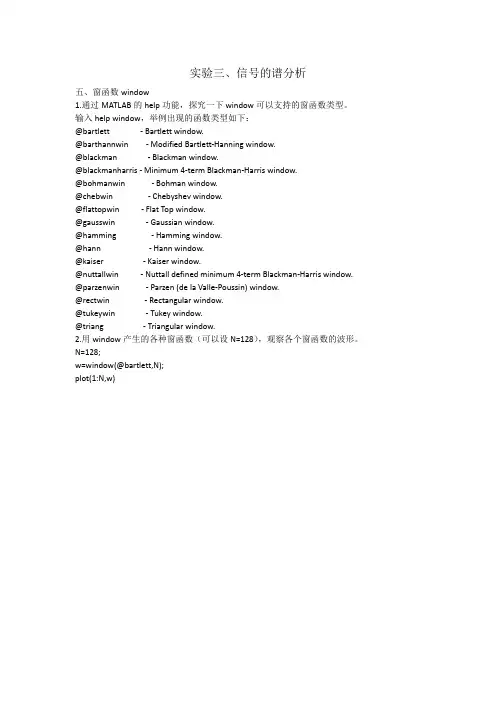

实验三、信号的谱分析五、窗函数window1.通过MATLAB的help功能，探究一下window可以支持的窗函数类型。

输入help window，举例出现的函数类型如下：@bartlett - Bartlett window.@barthannwin - Modified Bartlett-Hanning window.@blackman - Blackman window.@blackmanharris - Minimum 4-term Blackman-Harris window.@bohmanwin - Bohman window.@chebwin - Chebyshev window.@flattopwin - Flat Top window.@gausswin - Gaussian window.@hamming - Hamming window.@hann - Hann window.@kaiser - Kaiser window.@nuttallwin - Nuttall defined minimum 4-term Blackman-Harris window. @parzenwin - Parzen (de la Valle-Poussin) window.@rectwin - Rectangular window.@tukeywin - Tukey window.@triang - Triangular window.2.用window产生的各种窗函数（可以设N=128），观察各个窗函数的波形。

N=128;w=window(@bartlett,N);plot(1:N,w)2040608010012014000.10.20.30.40.50.60.70.80.91w1=window(@barthannwin,N); plot(1:N,w1)2040608010012014000.10.20.30.40.50.60.70.80.91barthannwinw2=window(@blackman,N); plot(1:N,w2)2040608010012014000.10.20.30.40.50.60.70.80.91w3=window(@chebwin,N); plot(1:N,w3)2040608010012014000.10.20.30.40.50.60.70.80.91chebwinw4=window(@gausswin,N); plot(1:N,w4)2040608010012014000.10.20.30.40.50.60.70.80.91w5=window(@hamming,N); plot(1:N,w5)2040608010012014000.10.20.30.40.50.60.70.80.91hamming3.计算并分析各个窗函数的谱，观测其谱形状的特点。

几种常见窗函数及其MATLAB程序实现2013-12-16 13:582296人阅读评论(0)收藏举报分类：Matlab（15）数字信号处理中通常是取其有限的时间片段进行分析，而不是对无限长的信号进行测量和运算。

具体做法是从信号中截取一个时间片段，然后对信号进行傅里叶变换、相关分析等数学处理。

信号的截断产生了能量泄漏，而用FFT算法计算频谱又产生了栅栏效应，从原理上讲这两种误差都是不能消除的。

在FFT分析中为了减少或消除频谱能量泄漏及栅栏效应，可采用不同的截取函数对信号进行截短，截短函数称为窗函数，简称为窗。

泄漏与窗函数频谱的两侧旁瓣有关，对于窗函数的选用总的原则是，要从保持最大信息和消除旁瓣的综合效果出发来考虑问题，尽可能使窗函数频谱中的主瓣宽度应尽量窄，以获得较陡的过渡带；旁瓣衰减应尽量大，以提高阻带的衰减，但通常都不能同时满足这两个要求。

频谱中的如果两侧瓣的高度趋于零，而使能量相对集中在主瓣，就可以较为接近于真实的频谱。

不同的窗函数对信号频谱的影响是不一样的，这主要是因为不同的窗函数，产生泄漏的大小不一样，频率分辨能力也不一样。

信号的加窗处理，重要的问题是在于根据信号的性质和研究目的来选用窗函数。

图1是几种常用的窗函数的时域和频域波形，其中矩形窗主瓣窄，旁瓣大，频率识别精度最高，幅值识别精度最低，如果仅要求精确读出主瓣频率，而不考虑幅值精度，则可选用矩形窗，例如测量物体的自振频率等；布莱克曼窗主瓣宽，旁瓣小，频率识别精度最低，但幅值识别精度最高；如果分析窄带信号，且有较强的干扰噪声，则应选用旁瓣幅度小的窗函数，如汉宁窗、三角窗等；对于随时间按指数衰减的函数，可采用指数窗来提高信噪比。

表1 是几种常用的窗函数的比较。

如果被测信号是随机或者未知的，或者是一般使用者对窗函数不大了解，要求也不是特别高时，可以选择汉宁窗，因为它的泄漏、波动都较小，并且选择性也较高。

但在用于校准时选用平顶窗较好，因为它的通带波动非常小，幅度误差也较小。

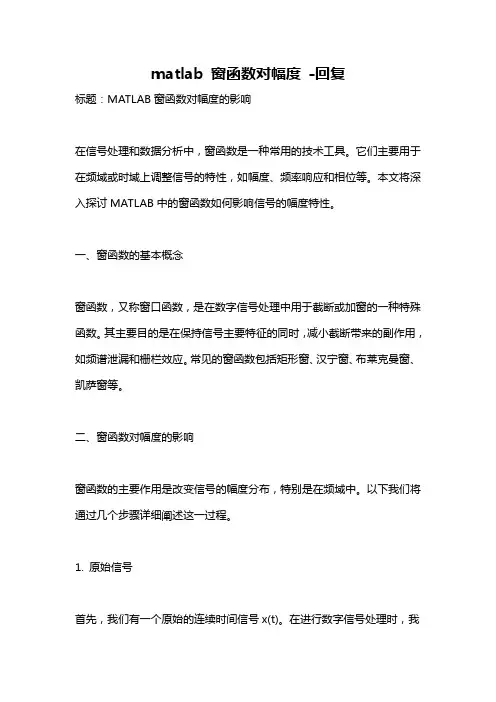

matlab 窗函数对幅度-回复标题：MATLAB窗函数对幅度的影响在信号处理和数据分析中，窗函数是一种常用的技术工具。

它们主要用于在频域或时域上调整信号的特性，如幅度、频率响应和相位等。

本文将深入探讨MATLAB中的窗函数如何影响信号的幅度特性。

一、窗函数的基本概念窗函数，又称窗口函数，是在数字信号处理中用于截断或加窗的一种特殊函数。

其主要目的是在保持信号主要特征的同时，减小截断带来的副作用，如频谱泄漏和栅栏效应。

常见的窗函数包括矩形窗、汉宁窗、布莱克曼窗、凯萨窗等。

二、窗函数对幅度的影响窗函数的主要作用是改变信号的幅度分布，特别是在频域中。

以下我们将通过几个步骤详细阐述这一过程。

1. 原始信号首先，我们有一个原始的连续时间信号x(t)。

在进行数字信号处理时，我们需要将其转换为离散时间信号x[n]。

这个过程通常涉及到采样和量化两个步骤。

2. 窗函数的应用然后，我们将窗函数w[n]应用于离散时间信号x[n]，得到一个新的信号y[n] = x[n] * w[n]。

这里的“*”表示元素乘法，即对应位置的数值相乘。

3. 幅度的变化应用窗函数后，原始信号的幅度特性会发生变化。

这是因为窗函数自身的幅度特性会影响乘积y[n]的幅度分布。

例如，如果我们使用矩形窗，其幅度特性是常数1，那么y[n]的幅度特性将与x[n]完全相同。

然而，如果我们使用其他类型的窗函数，如汉宁窗或布莱克曼窗，其幅度特性是非均匀的，这将导致y[n]的幅度分布发生变化。

4. 频域分析为了更直观地理解窗函数对幅度的影响，我们可以将y[n]转换到频域，得到Y(ω)。

这个过程通常通过傅里叶变换或快速傅里叶变换（FFT）来实现。

在频域中，我们可以看到窗函数对信号幅度的具体影响。

一般来说，窗函数会使信号的主瓣宽度变宽，同时引入一些旁瓣。

旁瓣的幅度取决于窗函数的类型和参数选择。

三、实例分析以下是一个简单的MATLAB示例，展示如何使用窗函数并观察其对幅度的影响。

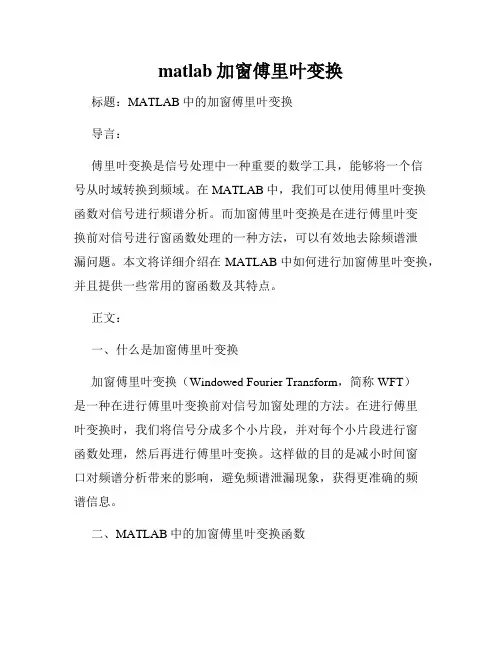

matlab加窗傅里叶变换标题：MATLAB中的加窗傅里叶变换导言：傅里叶变换是信号处理中一种重要的数学工具，能够将一个信号从时域转换到频域。

在MATLAB中，我们可以使用傅里叶变换函数对信号进行频谱分析。

而加窗傅里叶变换是在进行傅里叶变换前对信号进行窗函数处理的一种方法，可以有效地去除频谱泄漏问题。

本文将详细介绍在MATLAB中如何进行加窗傅里叶变换，并且提供一些常用的窗函数及其特点。

正文：一、什么是加窗傅里叶变换加窗傅里叶变换（Windowed Fourier Transform，简称WFT）是一种在进行傅里叶变换前对信号加窗处理的方法。

在进行傅里叶变换时，我们将信号分成多个小片段，并对每个小片段进行窗函数处理，然后再进行傅里叶变换。

这样做的目的是减小时间窗口对频谱分析带来的影响，避免频谱泄漏现象，获得更准确的频谱信息。

二、MATLAB中的加窗傅里叶变换函数在MATLAB中，我们可以使用fft函数进行傅里叶变换。

而为了实现加窗傅里叶变换，我们还需要选择一个合适的窗函数。

常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。

下面是几个常用的加窗傅里叶变换函数的示例代码：1. 矩形窗：```N = 256; % 信号长度x = randn(N, 1); % 生成随机信号window = rectwin(N); % 矩形窗X = fft(x .* window); % 加窗傅里叶变换```2. 汉宁窗：```N = 256; % 信号长度x = randn(N, 1); % 生成随机信号window = hann(N); % 汉宁窗X = fft(x .* window); % 加窗傅里叶变换```3. 汉明窗：```N = 256; % 信号长度x = randn(N, 1); % 生成随机信号window = hamming(N); % 汉明窗X = fft(x .* window); % 加窗傅里叶变换```4. 布莱克曼窗：```N = 256; % 信号长度x = randn(N, 1); % 生成随机信号window = blackman(N); % 布莱克曼窗X = fft(x .* window); % 加窗傅里叶变换```以上示例代码中，N为信号长度，x为输入信号，window为选择的窗函数，X为加窗傅里叶变换后的频谱。

6种窗函数基本参数窗函数是一种在信号处理、频谱分析和滤波器设计中经常使用的数学工具。

它是一种在有限时间区间内为信号施加权重的函数，可以用来调整信号在频谱域中的性质。

窗函数的选择可以影响信号的频谱特性，因此选择适当的窗函数是非常重要的。

在信号处理中，有多种常用的窗函数，下面将介绍其中的6种常用窗函数及其基本参数：1. 矩形窗函数（Rectangular Window）：矩形窗函数是最简单的窗函数之一，其窗函数为常数值1，表示在有限时间窗口内等比例地对信号进行加权。

其数学表达式为：\[w(n)=1\]其中，\(n\)为窗函数的序号，代表时间点。

2. 汉宁窗函数（Hanning Window）：汉宁窗函数是一种常用的窗函数，具有较好的频率分辨率和副瓣抑制能力。

其数学表达式为：\[ w(n) = 0.5 - 0.5\cos\left(\frac{2\pi n}{N-1}\right) \]其中，\(N\)为窗口长度。

3. 汉明窗函数（Hamming Window）：汉明窗函数也是一种常用的窗函数，与汉宁窗函数相似但有所不同。

其数学表达式为：\[ w(n) = 0.54 - 0.46\cos\left(\frac{2\pi n}{N-1}\right) \]其中，\(N\)为窗口长度。

4. 布莱克曼窗函数（Blackman Window）：布莱克曼窗函数是一种频谱主瓣宽度较窄的窗函数，能够有效抑制副瓣。

其数学表达式为：\[ w(n) = 0.42 - 0.5\cos\left(\frac{2\pi n}{N-1}\right) + 0.08\cos\left(\frac{4\pi n}{N-1}\right) \]其中，\(N\)为窗口长度。

5. 凯塞窗函数（Kaiser Window）：凯塞窗函数是一种可调节的窗函数，参数\(\beta\)用来控制主瓣宽度和副瓣抑制的平衡。

其数学表达式为：\[ w(n) = \frac{I_0\left[\beta\sqrt{1-\left(\frac{2n}{N-1}-1\right)^2}\right]}{I_0(\beta)} \]其中，\(I_0(\cdot)\)为修正贝塞尔函数，\(\beta\)为形状参数。

matlab窗函数代码MATLAB 窗函数代码用于信号处理中的频谱分析和滤波设计等领域。

窗函数在时域上对信号进行加权，使得信号在频谱上表现出更好的特性。

本文将介绍MATLAB 窗函数代码的使用方法和原理，并通过一步一步的回答来帮助读者了解窗函数的概念及其在信号处理中的应用。

第一步：了解窗函数的概念窗函数是一种在时域上对信号进行加权的方法，它在信号的前后端施加一个权重因子来减小信号的边界效应。

常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等等。

通过对信号进行窗函数加权后，信号在频谱上的表现会更加平滑，减少了频谱泄漏和频谱扩展等问题。

第二步：了解MATLAB 中窗函数的使用方法在MATLAB 中，我们可以使用窗函数对信号进行加权。

MATLAB 提供了一系列的窗函数函数，在使用前需要先了解各个窗函数的特性及其在不同应用场景中的适用性。

例如，可以通过`rectwin` 函数生成矩形窗函数，`hann` 函数生成汉宁窗函数，`hamming` 函数生成汉明窗函数等。

第三步：生成窗函数通过在MATLAB 中调用相应的窗函数函数，我们可以生成不同类型的窗函数。

例如，通过`window = rectwin(N)` 可以生成长度为N 的矩形窗函数，`window = hann(N)` 可以生成长度为N 的汉宁窗函数，`window= hamming(N)` 可以生成长度为N 的汉明窗函数。

第四步：对信号进行窗函数加权在获得窗函数后，我们可以将其应用于待处理的信号上。

例如，可以通过`y = x .* window` 将窗函数应用于信号x 上，得到加权后的信号y。

这样，信号在边界处的幅值会逐渐减小，减小了边界效应。

第五步：进行频谱分析窗函数加权后的信号常用于频谱分析中。

我们可以使用MATLAB 中的傅里叶变换函数`fft` 将信号从时域转换到频域。

例如，通过`Y = fft(y)` 将加权后的信号y 进行傅里叶变换，得到其频谱Y。

窗函数有多种类型，它们各自具有不同的特性和用途。

以下是一些常见的窗函数类型及其特点：
1.矩形窗（Rectangular Window）：矩形窗的幅度为常数1，对应于时域上的矩形函
数。

在频域上，矩形窗的频谱为sinc函数，具有宽主瓣和高旁瓣的特性。

矩形窗的优点是主瓣比较集中，缺点是旁瓣较高，并有负旁瓣，导致变换中带进了高频干扰和泄漏，甚至出现负谱现象。

2.汉明窗（Hamming Window）：汉明窗是一种常用的窗函数，具有较低的旁瓣衰
减。

它在时域上的形式为0.54 - 0.46*cos(2πn/N)，n为时域上的序号，N为窗口长度。

汉明窗在频域上具有较为平坦的幅度响应和较低的旁瓣，适用于需要减少旁瓣干扰的应用场景。

3.海宁窗（Hanning Window）：海宁窗是汉明窗的一种特殊形式，也被称为汉宁
窗。

它在时域和频域上的特性与汉明窗类似，但是旁瓣衰减更快。

海宁窗在时域上表示为正弦函数和余弦函数的组合，其频谱具有较为尖锐的主瓣和较低的旁瓣。

适用于需要快速衰减旁瓣的应用场景。

4.凯泽窗（Kaiser Window）：凯泽窗是一种具有可调参数的窗函数，其旁瓣衰减速
度和主瓣宽度可以根据参数进行调整。

凯泽窗在频域上具有较为尖锐的主瓣和快速衰减的旁瓣，适用于需要灵活控制窗函数特性的应用场景。

这些窗函数类型各有特点，应根据具体应用场景选择适合的窗函数类型。

信号采集与处理MATLAB 窗函数及其特征数字信号处理中通常是取其有限的时间片段进行分析，而不是对无限长的信号进行测量和运算。

具体做法是从信号中截取一个时间片段，然后对信号进行傅里叶变换、相关分析等数学处理。

信号的截断产生了能量泄漏，而用FFT算法计算频谱又产生了栅栏效应，从原理上讲这两种误差都是不能消除的。

在FFT分析中为了减少或消除频谱能量泄漏及栅栏效应，可采用不同的截取函数对信号进行截短，截短函数称为窗函数，简称为窗。

泄漏与窗函数频谱的两侧旁瓣有关，对于窗函数的选用总的原则是，要从保持最大信息和消除旁瓣的综合效果出发来考虑问题，尽可能使窗函数频谱中的主瓣宽度应尽量窄，以获得较陡的过渡带；旁瓣衰减应尽量大，以提高阻带的衰减，但通常都不能同时满足这两个要求。

频谱中的如果两侧瓣的高度趋于零，而使能量相对集中在主瓣，就可以较为接近于真实的频谱。

不同的窗函数对信号频谱的影响是不一样的，这主要是因为不同的窗函数，产生泄漏的大小不一样，频率分辨能力也不一样。

信号的加窗处理，重要的问题是在于根据信号的性质和研究目的来选用窗函数。

图1是几种常用的窗函数的时域和频域波形，其中矩形窗主瓣窄，旁瓣大，频率识别精度最高，幅值识别精度最低，如果仅要求精确读出主瓣频率，而不考虑幅值精度，则可选用矩形窗，例如测量物体的自振频率等；布莱克曼窗主瓣宽，旁瓣小，频率识别精度最低，但幅值识别精度最高；如果分析窄带信号，且有较强的干扰噪声，则应选用旁瓣幅度小的窗函数，如汉宁窗、三角窗等；对于随时间按指数衰减的函数，可采用指数窗来提高信噪比。

表1 是几种常用的窗函数的比较。

如果被测信号是随机或者未知的，或者是一般使用者对窗函数不大了解，要求也不是特别高时，可以选择汉宁窗，因为它的泄漏、波动都较小，并且选择性也较高。

但在用于校准时选用平顶窗较好，因为它的通带波动非常小，幅度误差也较小。

5.3 广义余弦窗汉宁窗、海明窗和布莱克曼窗，都可以用一种通用的形式表示，这就是广义余弦窗。

窗函数(window function)窗函数是频谱分析中一个重要的部分，CoCo包含了所有通用的窗函数以及冲击测试中的受迫/指数(force/exponential)窗。

窗函数修正了由于信号的非周期性并减小了频谱中由于泄露而带来的测量不准确性。

快速傅里叶变换假定了时间信号是周期无限的。

但在分析时，我们往往只截取其中的一部分，因此需要加窗以减小泄露。

窗函数可以加在时域，也可以加在频域上，但在时域上加窗更为普遍。

截断效应带来了泄漏，窗函数是为了减小这个截断效应，其设计成一组加权系数。

例如，一个窗函数可以定义为：w(t)=g(t) -T/2<t<T/2w(t)=0 其他g(t)是窗函数，T是窗函数的时间待分析的数据x(t)则表示为：x(t)=w(t)*x(t)'x(t)'表示原始信号x(t)表示待分析信号。

加窗在时域上表现的是点乘，因此在频域上则表现为卷积。

卷积可以被看成是一个平滑的过程。

这个平滑过程可以被看出是由一组具有特定函数形状的滤波器，因此，原始信号中在某一频率点上的能量会结合滤波器的形状表现出来，从而减小泄漏。

基于这个原理，人们通常在时域上直接加窗。

大多数的信号分析仪一般使用矩形窗（rectangular），汉宁（hann），flattop和其他的一些窗函数。

矩形窗函数：w(k)=1汉宁窗：w(k)=0.5*(1-cos(2*pi*k/(N-1))) 0<=k<=N-1由于加窗计算中衰减了原始信号的部分能量，因此对于最后的结果还需要加上修正系数。

在线性谱分析中，一般使用幅度系数（amplitude correction），在功率谱中，一般使用能量系数（energy correction）。

具体请看下以章节。

泄露效应对于简单的信号，比如一个单频率的正弦波，泄露就表现为不在其频率点上仍然会有能量的出现。

离其本身的频率越近的频率，泄露的情况越严重，而离的越远，则情况则会好一些。

matlab窗函数频谱,功率谱、频率分辨率、频谱泄漏与窗函数功率谱、频率分辨率、频谱泄漏与窗函数2008-06-01 23:49功率谱、频率分辨率、频谱泄漏与窗函数在分析和测定所采集的数据记录时，快速傅⽴叶变换(FFT)和功率谱是⾮常有⽤的⼯具。

借助这些⼯具能够有效地采集时域信号、测定其频谱成分、并对结果进⾏显⽰。

功率谱图(参考抽样程序)在频率轴(x 轴)上的频率范围和分辨率取决于采样速率和数据记录的长度(采样点数)。

功率谱图上的频率点数或谱线数为N/2 ，N 是信号采样记录中包含的点数。

所有的频点间隔为fSAMPLE/N ，通常称之为频率分辨率或FFT 分辨率： fSAMPLE/N = 1 / (N · (tSAMPLE)频谱泄漏和窗函数FFT 分析中常常要⽤到窗函数。

在基于FFT 的测量中正确选择窗函数⾮常关键。

频谱泄漏是由FFT 算法中的假设造成的，FFT 算法中假设离散时间序列可以精确地在整个时域进⾏周期延拓，所有包含该离散时间序列的信号为周期函数，周期与时间序列的长度相关。

然⽽如果时间序列的长度不是信号周期的整数倍(fIN/fSAMPLE ( NWINDOW/NRECORD) ，假设条件即不成⽴，就会发⽣频谱泄漏。

绝⼤多数情况下所处理的是⼀个未知的平稳信号，不能保证采样点数为周期的整数倍。

频谱泄漏使给定频率分量的能量泄漏到相邻的频率点，从⽽在测量结果中引⼊误差。

选择合适的窗函数可以减⼩频谱泄漏效应。

为进⼀步了解窗函数对频谱的影响，我们考察⼀下窗函数的频率特性。

输⼊数据通过⼀个窗函数相当于原始数据的频谱与窗函数频谱的卷积。

窗函数的频谱由⼀个主瓣和⼏个旁瓣组成，主瓣以时域信号的每个频率成份为中⼼。

旁瓣在主瓣的两侧以⼀定的间隔衰减⾄零。

FFT 产⽣离散的频谱，出现在FFT 每个谱线的是在每个谱线上的连续卷积频谱。

如果原始信号的频谱成份与FFT 中的谱线完全⼀致，这种情况下采样数据的长度为信号周期的整数倍，频谱中只有主瓣。

%N =51%求矩形窗的频率响应图wn = rectwin(51) ; %矩形窗函数%20*log10(abs(WN))[h1,w] = freqz(wn,1);figure(1);plot(w/pi,20*log10(abs(h1/max(h1))));axis([0 1 -100 0]);xlabel('归一化频率/\pi');ylabel('20log_{10}|W(e^{j\omega})| /dB');title('矩形窗的傅里叶变换');set(gca,'YTick',[-100 -80 -60 -40 -20 0])set(gca,'XTick',[0 :0.2: 1])set(gca,'XAxisLocation','top'); %设置X轴在上方set(gca,'YAxisLocation','left'); %设置Y轴在左方text(1,-108,'\pi');%gtext('\pi');%求三角窗的频率响应图wn1 = bartlett(51);[h1,w1] = freqz(wn1,1);figure(2);plot(w/pi,20*log10(abs(h1/max(h1))));axis([0 1 -100 0]);xlabel('归一化频率/\pi');ylabel('20log_{10}|W(e^{j\omega})| /dB');title('三角窗的傅里叶变换');set(gca,'YTick',[-100 -80 -60 -40 -20 0])set(gca,'XTick',[0 :0.2: 1])set(gca,'XAxisLocation','top');%设置X轴在上方set(gca,'YAxisLocation','left'); %设置Y轴在左方%hanningwn1 = hanning(51) ;[h1,w1] = freqz(wn1,1);figure(3);plot(w/pi,20*log10(abs(h1/max(h1))));axis([0 1 -100 0]);xlabel('归一化频率/\pi');ylabel('20log_{10}|W(e^{j\omega})| /dB');title('Hanning的傅里叶变换');set(gca,'YTick',[-100 -80 -60 -40 -20 0]);set(gca,'XTick',[0 :0.2: 1]);set(gca,'XAxisLocation','top');%设置X轴在上方set(gca,'YAxisLocation','left'); %设置Y轴在左方%hammingwn1 = hamming(51) ;[h1,w1] = freqz(wn1,1);figure(4);plot(w/pi,20*log10(abs(h1/max(h1))));axis([0 1 -100 0]);xlabel('归一化频率/\pi');ylabel('20log_{10}|W(e^{j\omega})| /dB');title('Hamming的傅里叶变换');set(gca,'YTick',[-100 -80 -60 -40 -20 0])set(gca,'XTick',[0 :0.2: 1])set(gca,'XAxisLocation','top');%设置X轴在上方set(gca,'YAxisLocation','left'); %设置Y轴在左方%Blackmanwn1 = blackman(51) ;[h1,w1] = freqz(wn1,1);figure(5);plot(w/pi,20*log10(abs(h1/max(h1))));axis([0 1 -100 0]);xlabel('归一化频率/\pi');ylabel('20log_{10}|W(e^{j\omega})| /dB');title('Blackman的傅里叶变换');set(gca,'YTick',[-100 -80 -60 -40 -20 0])set(gca,'XTick',[0 :0.2: 1])set(gca,'XAxisLocation','top');%设置X轴在上方set(gca,'YAxisLocation','left'); %设置Y轴在左方参考书：数字信号处理教程(第三版) 程佩青清华大学出版社2009年11月第9次印刷P340的图7-11矩形窗三角窗汉宁窗海明窗布拉克曼窗。

几种常见窗函数及其MATLAB程序实现2013-12-16 13:58 2296人阅读评论(0) 收藏举报分类：Matlab（15）数字信号处理中通常是取其有限的时间片段进行分析，而不是对无限长的信号进行测量和运算。

具体做法是从信号中截取一个时间片段，然后对信号进行傅里叶变换、相关分析等数学处理。

信号的截断产生了能量泄漏，而用FFT算法计算频谱又产生了栅栏效应，从原理上讲这两种误差都是不能消除的。

在FFT分析中为了减少或消除频谱能量泄漏及栅栏效应，可采用不同的截取函数对信号进行截短，截短函数称为窗函数，简称为窗。

泄漏与窗函数频谱的两侧旁瓣有关，对于窗函数的选用总的原则是，要从保持最大信息和消除旁瓣的综合效果出发来考虑问题，尽可能使窗函数频谱中的主瓣宽度应尽量窄，以获得较陡的过渡带；旁瓣衰减应尽量大，以提高阻带的衰减，但通常都不能同时满足这两个要求。

频谱中的如果两侧瓣的高度趋于零，而使能量相对集中在主瓣，就可以较为接近于真实的频谱。

不同的窗函数对信号频谱的影响是不一样的，这主要是因为不同的窗函数，产生泄漏的大小不一样，频率分辨能力也不一样。

信号的加窗处理，重要的问题是在于根据信号的性质和研究目的来选用窗函数。

图1是几种常用的窗函数的时域和频域波形，其中矩形窗主瓣窄，旁瓣大，频率识别精度最高，幅值识别精度最低，如果仅要求精确读出主瓣频率，而不考虑幅值精度，则可选用矩形窗，例如测量物体的自振频率等；布莱克曼窗主瓣宽，旁瓣小，频率识别精度最低，但幅值识别精度最高；如果分析窄带信号，且有较强的干扰噪声，则应选用旁瓣幅度小的窗函数，如汉宁窗、三角窗等；对于随时间按指数衰减的函数，可采用指数窗来提高信噪比。

表1 是几种常用的窗函数的比较。

如果被测信号是随机或者未知的，或者是一般使用者对窗函数不大了解，要求也不是特别高时，可以选择汉宁窗，因为它的泄漏、波动都较小，并且选择性也较高。

但在用于校准时选用平顶窗较好，因为它的通带波动非常小，幅度误差也较小。
