高考复习——电磁感应

高考物理电磁感应知识点归纳高考物理电磁感应知识点归纳1.电磁感应现象电磁现象：利用磁场产生电流的现象称为电磁感应，产生的电流称为感应电流。

(1)产生感应电流的条件：通过闭合电路的磁通量发生变化，即0。

(2)产生感应电动势的条件：无论回路是否闭合，只要通过线圈平面的磁通量发生变化，线路中就会产生感应电动势。

导体中产生感应电动势的部分相当于电源。

(3)电磁感应的本质是产生感应电动势。

如果回路闭合，会有感应电流；如果回路不闭合，只会有感应电动势而没有感应电流。

2.磁通量(1)定义：磁感应强度b与垂直于磁场方向的面积s的乘积称为通过这个表面的磁通量，定义公式为=BS。

如果面积S不垂直于B，则B应乘以垂直于磁场方向的投影面积S，即=BS，SI单位：Wb。

在计算磁通量时，应该是通过某一区域的磁感应线的净数量。

每张脸都有正面和背面；当磁感应线从表面的正方向穿透时，通过表面的磁通量为正。

相反，磁通量是负的。

磁通量是穿过正面和背面的磁感应线的代数和。

3.楞次定律(1)楞次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化。

楞次定律适用于感应电流方向的一般判断，而右手定则只适用于剪线时磁感应线的运动，用右手定则比楞次定律更容易判断。

(2)理解楞次定律(1)谁阻碍谁——感应电流的磁通量阻碍了感应电流的磁通量。

阻碍——阻碍的是通过回路的磁通量的变化，而不是磁通量本身。

如何阻碍——当一次磁通增加时，感应电流的磁场方向与一次磁场方向相反；当一次磁通量减少时，感应电流的磁场方向与一次磁场的方向相同，即，一次磁通量增加，一次磁通量减少。

阻塞-阻塞的结果不是停止，而是增加和减少。

(3)楞次定律的另一种表述：感应电流总是阻碍其产生的原因，表现形式有三种：(1)阻碍原始磁通量的变化；阻碍物体之间的相对运动；阻止一次电流(自感)的变化。

4.法拉第电磁感应定律电路中感应电动势的大小与通过电路的磁通量的变化率成正比。

表达式E=n/t当导体切割磁感应线时，感应电动势公式为E=BLvsin。

电磁感应定律高考解读1. 在真空中，一个磁通量为1Wb的磁场垂直穿过一个面积为1m^2的闭合平面，则该平面内的感应电动势是多少？答案：1V2. 一个导体棒在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，导体棒长度为0.5m，则导体棒两端的感应电动势是多少？答案：0.25V3. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V4. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V5. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V6. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V7. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V8. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V9. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V10. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V11. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V12. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V13. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V14. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V15. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V16. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V17. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V18. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V19. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V20. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V21. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V22. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V23. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V24. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V25. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V26. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V27. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V28. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V29. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V30. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V31. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V32. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V33. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V34. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V35. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V36. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V37. 一个闭合回路在磁场中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，回路面积为0.5m^2，则回路中的感应电动势是多少？答案：0.25V38. 一个磁铁在空间中以1m/s的速度沿垂直于磁场方向移动，磁场磁感应强度为0.5T，磁铁面积为0.5m^2，则磁场中的感应电动势是多少？答案：0.25V39. 一个闭合回路在磁场中绕垂直于磁场方向的轴旋转，回路半径为0.2m，角速度为2rad/s，磁场磁感应强度为0.5T，则回路中的感应电动势是多少？答案：1V40. 一个磁铁插入一个闭合线圈中，磁铁的磁极与线圈平面的夹角为30°，磁感应强度为0.5T，线圈匝数为10，则线圈中的感应电动势是多少？答案：0.125V。

电磁感应综合应用1.掌握电磁感应与电路结合问题的分析方法2.掌握电磁感应动力学问题的重要求解内容3.能解决电磁感应与能量结合题型4.培养学生模型构建能力和运用科学思维解决问题的能力电磁感应中的电路问题1、分析电磁感应电路问题的基本思路对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．在闭合电路中，“相当于电源”的导体两端的电压与真实的电源两端的电压一样，等于路端电压，而不等于感应电动势．【例题1】用均匀导线做成的正方形线框边长为0.2m，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以10T/s的变化率增强时，线框中a、b两点间的电势差是()A．U ab＝0.1V B．U ab＝－0.1VC．U ab＝0.2V D．U ab＝－0.2V【演练1】如图所示，两个相同导线制成的开口圆环，大环半径为小环半径的2倍，现用电阻不计的导线将两环连接在一起，若将大环放入一均匀变化的磁场中，小环处在磁场外，a、b两点间电压为U1，若将小环放入这个磁场中，大环在磁场外，a、b两点间电压为U2，则()A.＝1B.＝2C.＝4D.＝【例题2】把总电阻为2R的均匀电阻丝焊接成一半径为a的圆环，水平固定在竖直向下的磁感应强度为B的匀强磁场中，如图所示，一长度为2a，电阻等于R，粗细均匀的金属棒MN放在圆环上，它与圆环始终保持良好的接触，当金属棒以恒定速度v向右移动经过环心O时，求：(1)棒上电流的大小和方向及棒两端的电压U MN；(2)圆环消耗的热功率和在圆环及金属棒上消耗的总热功率．【演练2】如图甲所示，固定在水平面上电阻不计的光滑金属导轨，间距d＝0.5m．右端接一阻值为4Ω的小灯泡L，在CDEF矩形区域内有竖直向上的匀强磁场，磁感应强度B按如图乙规律变化．CF长为2m．在t＝0时，金属棒从图中位置由静止在恒力F作用下向右运动到EF位置，整个过程中，小灯泡亮度始终不变．已知ab金属棒电阻为1Ω，求：(1)通过小灯泡的电流；(2)恒力F的大小；(3)金属棒的质量．电磁感应的动力学问题1．导体棒的两种运动状态(1)平衡状态——导体棒处于静止状态或匀速直线运动状态，加速度为零；(2)非平衡状态——导体棒的加速度不为零．2．两个研究对象及其关系电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为有感应电流而受到安培力)，而感应电流I和导体棒的速度v是联系这两个对象的纽带．3．电磁感应中的动力学问题分析思路(1)电路分析：导体棒相当于电源，感应电动势相当于电源的电动势，导体棒的电阻相当于电源的内阻，感应电流I＝.(2)受力分析：导体棒受到安培力及其他力，安培力F安＝BIl＝，根据牛顿第二定律：F合＝ma.(3)过程分析：由于安培力是变力，导体棒做变加速运动或变减速运动，当加速度为零时，达到稳定状态，最后做匀速直线运动，根据共点力的平衡条件列方程：F合＝0.4. 电磁感应中电量求解（1）利用法拉第电磁感应定律由整理得：若是单棒问题（2）利用动量定理单棒无动力运动时-BILΔt=mv2-mv1 又整理得：BLq= mv1-mv2【例题3】如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下．导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图．(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小．(3)求在下滑过程中，ab杆可以达到的速度最大值．(4)若从开始下滑到最大速度时，下滑的距离为x,求这一过程中通过电阻R的电量q.【演练3】（多选）如图所示，电阻不计间距为L的光滑平行导轨水平放置，导轨左端接有阻值为R的电阻，以导轨的左端为原点，沿导轨方向建立x轴，导轨处于竖直向下的磁感应强度大小为B的匀强磁场中。

高考物理电磁感应现象压轴难题知识归纳总结含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图，垂直于纸面的磁感应强度为B ，边长为 L 、电阻为 R 的单匝方形线圈 ABCD 在外力 F 的作用下向右匀速进入匀强磁场，在线圈进入磁场过程中，求： (1)线圈进入磁场时的速度 v 。

(2)线圈中的电流大小。

(3)AB 边产生的焦耳热。

【答案】(1)22FR v B L =；(2)F I BL=；(3)4FL Q =【解析】 【分析】 【详解】(1)线圈向右匀速进入匀强磁场，则有F F BIL ==安又电路中的电动势为E BLv =所以线圈中电流大小为==E BLvI R R 联立解得22FRv B L =(2)根据有F F BIL ==安得线圈中的电流大小F I BL=(3)AB 边产生的焦耳热22()4AB F R L Q I R t BL v==⨯⨯ 将22FRv B L =代入得 4FL Q =2．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m3．如图所示，在倾角为37︒的光滑斜面上存在两个磁感应强度均为B 的匀强磁场区域。

第九章电磁感应第一单元电磁感应现象楞次定律一、高考考点,电磁感应现象Ⅰ(考纲要求)1.电磁感应现象当穿过闭合电路的磁通量时，电路中有产生的现象．2．产生感应电流的条件表述1闭合电路的一部分导体在磁场内做运动．表述2穿过闭合电路的磁通量．3．产生电磁感应现象的实质电磁感应现象的实质是产生，如果回路闭合则产生；如果回路不闭合，则只有，而无 .楞次定律Ⅱ(考纲要求)1.楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要引起感应电流的的变化.(2)适用条件：所有现象.2.右手定则(如右下图所示)(1)内容：伸开右手，使拇指与垂直，并且都与手掌在同一平面内，让从掌心进入，并使拇指指向导线，这时四指所指的方向就是的方向. (2)适用情况：导体产生感应电流.2.判断感应电流方向的“三步法”：3.右手定则掌心——磁感线垂直穿入，拇指——指向导体运动的方向，四指——指向感应电流的方向.二、基础自测1.下图中能产生感应电流的是().2.如图所示，小圆圈表示处于匀强磁场中的闭合电路一部分导线的横截面，速度v在纸面内．关于感应电流的有无及方向的判断正确的是().A.甲图中有感应电流，方向向里B.乙图中有感应电流，方向向外C.丙图中无感应电流3.(2009·浙江理综)如图在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m，阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是()A.a→b→c→d→aB.d→c→b→a→dC.先是d→c→b→a→d，后是a→b→c→d→aD.先是a→b→c→d→a，后是d→c→b→a→d4.某班同学在探究感应电流产生的条件时，做了如下实验：探究Ⅰ：如图甲，先将水平导轨、导体棒ab放置在磁场中，并与电流表组成一闭合回路．然后进行如下操作：①ab与磁场保持相对静止；②让导轨与ab一起平行于磁感线运动；③让ab做切割磁感线运动.探究Ⅱ：如图乙所示，将螺线管与电流表组成闭合回路．然后进行如下操作：①把条形磁铁放在螺线管内不动；②把条形磁铁插入螺线管；③把条形磁铁拔出螺线管.探究Ⅲ：如图914丙所示，螺线管A、滑动变阻器、电源、开关组成一个回路；A放在螺线管B内，B与电流表组成一个闭合回路．然后进行如下操作：①闭合和断开开关瞬间；②闭合开关，A中电流稳定后；③闭合开关，A中电流稳定后，再改变滑动变阻器的阻值.可以观察到：(请在(1)(2)(3)中填写探究中的序号)(1)在探究Ⅰ中，________闭合回路会产生感应电流；(2)在探究Ⅱ中，________闭合回路会产生感应电流；(3)在探究Ⅲ中，________闭合回路会产生感应电流；(4)从以上探究中可以得到的结论是：当________时，闭合回路中就会产生感应电流.5.(2010·上海卷)如图，金属环A用轻线悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P向左移动，则金属环A将向___ ____(填“左”或“右”)运动，并有_____ ___(填“收缩”或“扩张”)趋势.二、高考体验1．(2009·海南高考)一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是()A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑动头向c端移动时D．在S已向a闭合的情况下，将R的滑动头向d端移动时2．(2009·重庆理综)如图所示为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称．在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY运动(O是线圈中心)，则()．A．从X到O，电流由E经○G流向F，先增大再减小B．从X到O，电流由F经○G流向E，先减小再增大C．从O到Y，电流由F经○G流向E，先减小再增大D．从O到Y，电流由E经○G流向F，先增大再减小3．(2010·海南高考)金属环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环()．A．始终相互吸引B．始终相互排斥C．先相互吸引，后相互排斥D．先相互排斥，后相互吸引4．(2010·课标全国理综，21)如图所示，两个端面半径同为R 的圆柱形铁芯同轴水平放置，相对的端面之间有一缝隙，铁芯上绕导线并与电源连接，在缝隙中形成一匀强磁场．一铜质细直棒ab 水平置于缝隙中，且与圆柱轴线等高、垂直．让铜棒从静止开始自由下落，铜棒下落距离为0.2R 时铜棒中电动势大小为E 1，下落距离为0.8R 时电动势大小为E 2.忽略涡流损耗和边缘效应．关于E 1、E 2的大小和铜棒离开磁场前两端的极性，下列判断正确的是( )．A ．E 1>E 2，a 端为正B ．E 1>E 2，b 端为正C ．E 1<E 2，a 端为正D ．E 1<E 2，b 端为正5．(2011·上海单科，13)如图所示，均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a ( )．A ．顺时针加速旋转B ．顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转6．(2011·上海单科，20)如图所示，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布，一铜制圆环用丝线悬挂于O 点，将圆环拉至位置a 后无初速释放，在圆环从a 摆向b 的过程中( )．A ．感应电流方向先逆时针后顺时针再逆时针B ．感应电流方向一直是逆时针C ．安培力方向始终与速度方向相反D ．安培力方向始终沿水平方向第二单元 法拉第电磁感应定律 自感 涡流一、高考考点法拉第电磁感应定律 Ⅱ(考纲要求)1.感应电动势(1)概念：在 中产生的电动势；(2)产生条件：穿过回路的 发生改变，与电路是否闭合 .(3)方向判断：感应电动势的方向用 或 判断.2．法拉第电磁感应定律(1)内容：感应电动势的大小跟穿过这一电路的 成正比.(2)公式：E ＝n ΔΦΔt ，其中n 为线圈匝数. (3)感应电流与感应电动势的关系：遵守 定律，即I ＝ ．3.导体切割磁感线时的感应电动势(1)导体垂直切割磁感线时．感应电动势可用E ＝ 求出，式中l 为导体切割磁感线的有效长度.(2)导体棒在磁场中转动时．导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势 E ＝ ＝ (平均速度等于中点位置线速度12l ω).自感、涡流 Ⅰ (考纲要求)1.自感现象(1)概念：由于导体本身的 变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做 .(2)表达式：E ＝ ．(3)自感系数L①相关因素：与线圈的 、形状、 以及是否有铁芯有关.2.涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生 ，这种电流像水的漩涡所以叫涡流. 电磁感应的重要应用(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到 ，安培力的方向总是 导体的相对运动(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生 使导体受到安培力的作用，安培力使导体运动起来.交流感应电动机就是利用 的原理工作的.(3)电磁阻尼和电磁驱动的原理体现了 的推广应用1.对公式E ＝n ΔΦΔt的理解：2.公式E ＝BL v 与公式E ＝nΔΦΔt 的比较二、基础自测1.(2012·安徽六校联考)图中a ～d 所示分别为穿过某一闭合回路的磁通量Φ随时间t 变化的图象，关于回路中产生的感应电动势下列论述正确的是( ).A.图a 中回路产生的感应电动势恒定不变B.图b 中回路产生的感应电动势一直在变大C.图c 中回路在0～t 1时间内产生的感应电动势小于在t 1～t 2时间内产生的感应电动势D.图d 中回路产生的感应电动势先变小再变大2.如图所示，半径为r 的金属圆盘在垂直于盘面的匀强磁场B 中，绕O 轴以角速度ω沿逆时针方向匀速转动，则通过电阻R 的电流的方向和大小是(金属圆盘的电阻不计)A.由c 到d ，I ＝Br 2ωR B ．由d 到c ，I ＝Br 2ωRC.由c 到d ，I ＝Br 2ω2R D ．由d 到c ，I ＝Br 2ω2R3.在匀强磁场中，有一个接有电容器的单匝导线回路，如图所示，已知C ＝30 μF ，L 1＝5 cm ，L 2＝8 cm ，磁场以5×10－2 T/s 的速率增加，则( ).A.电容器上极板带正电，带电荷量为6×10－5 CB.电容器上极板带负电，带电荷量为6×10－5 CC.电容器上极板带正电，带电荷量为6×10－9 CD.电容器上极板带负电，带电荷量为6×10－9 C4.如图所示为一光滑轨道，其中MN 部分为一段对称的圆弧，两侧的直导轨与圆弧相切，在MN 部分有如图所示的匀强磁场，有一较小的金属环如图放置在P 点，金属环由静止自由释放，经很多次来回运动后，下列判断正确的有( ).A.金属环仍能上升到与P 等高处B.金属环最终将静止在最低点C.金属环上升的最大高度与MN 等高D.金属环上升的最大高度一直在变小5.闭合回路由电阻R 与导线组成，其内部磁场大小按Bt 图变化，方向如图所示，则回路中( ).A.电流方向为顺时针方向B.电流强度越来越大C.磁通量的变化率恒定不变D.产生的感应电动势越来越大二、高考体验（一）公式E ＝Bl v 的应用(高频考查)1．(2010·全国Ⅰ，17)某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10－5 T ．一灵敏电压表连接在当地入海河段的两岸，河宽100 m ，该河段涨潮和落潮时有海水(视为导体)流过．设落潮时，海水自西向东流，流速为2 m/s.下列说法正确的是( )．A ．电压表记录的电压为5 mVB ．电压表记录的电压为9 mVC ．河南岸的电势较高D ．河北岸的电势较高2．(2011·山东理综，21)如图所空间存在两个磁场，磁感应强度大小均为B ，方向相反且垂直纸面，MN 、PQ 为其边界，OO ′为其对称轴．一导线折成边长为l 的正方形闭合回路abcd ，回路在纸面内以恒定速度v 0向右运动，当运动到关于OO ′对称的位置是( )．A ．穿过回路的磁通量为零B ．回路中感应电动势大小为2Bl v 0C ．回路中感应电流的方向为顺时针方向D ．回路中ab 边与cd 边所受安培力方向相同3．(2010·全国卷Ⅱ，18)如图空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d 水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a 开始下落．已知磁场上下边界之间的距离大于水平面a 、b 之间的距离．若线圈下边刚通过水平面b 、c (位于磁场中)和d 时，线圈所受到的磁场力的大小分别为F b 、F c 和F d ，则( )．A ．F d >F c >F bB ．F c <F d <F bC ．F c >F b >F dD ．F c <F b <F d（二）法拉第电磁感应定律E ＝n ΔΦΔt的应用(高频考查) 4．(2010·浙江理综，19)半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图9216甲所示．有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示．在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒．则以下说法正确的是( )．A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2πr 2d5．(2011·广东卷，15)将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )．A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同6．(2011·福建卷，17)如图所示，足够长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中( )．A ．运动的平均速度大小为12vB ．下滑的位移大小为qR BLC ．产生的焦耳热为qBL vD ．受到的最大安培力大小为B 2L 2v Rsin θ 第3讲 专题 电磁感应的综合应用一、高考考点考点一 电磁感应中的力学问题1．题型特点：电磁感应中产生的感应电流在磁场中将受到安培力的作用，因此，电磁感应问题往往跟力学问题联系在一起，解决这类问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左手定则、右手定则、安培力的计算公式等，还要应用力学中的有关规律，如牛顿运动定律、动能定理、机械能守恒定律等．要将电磁学和力学的知识综合起来应用．2．解题方法(1)选择研究对象，即哪一根导体棒或几根导体棒组成的系统；(2)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向；(3)求回路中的电流大小；(4)分析其受力情况；(5)分析研究对象所受各力的做功情况和合外力做功情况，选定所要应用的物理规律；(6)运用物理规律列方程求解．电磁感应力学问题中，要抓好受力情况、运动情况的动态分析：导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→加速度变化→速度变化，周而复始地循环，循环结束时，加速度等于零，导体达到稳定状态．附：安培力的方向判断 3．电磁感应问题中两大研究对象及其相互制约关系【典例1】一个质量m＝0.1 kg的正方形金属框总电阻R＝0.5 Ω，金属框放在表面绝缘的斜面AA′B′B的顶端(金属框上边与AA′重合)，自静止开始沿斜面下滑，下滑过程中穿过一段边界与斜面底边BB′平行、宽度为d 的匀强磁场后滑至斜面底端(金属框下边与BB′重合)，设金属框在下滑过程中的速度为v，与此对应的位移为x，那么v2x图象如图所示，已知匀强磁场方向垂直斜面向上，金属框与斜面间的动摩擦因数μ＝0.5，取g＝10 m/s2，sin 53°＝0.8；cos 53°＝0.6.(1)根据v2x图象所提供的信息，计算出金属框从斜面顶端滑至底端所需的时间T；(2)求出斜面AA′B′B的倾斜角θ；(3)求匀强磁场的磁感应强度B的大小；【变式1】如图甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L＝1 m，上端接有电阻R＝3 Ω，虚线OO′下方是垂直于导轨平面的匀强磁场．现将质量m＝0.1 kg、电阻r＝1 Ω的金属杆ab，从OO′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v-t图象如图乙所示(取g＝10 m/s2)．求：(1)磁感应强度B的大小．(2)杆在磁场中下落0.1 s的过程中电阻R产生的热量．1．题型特点：磁通量发生变化的闭合电路或切割磁感线导体将产生感应电动势，回路中便有感应电流．从而涉及电路的分析及电流、电压、电功等电学物理量的计算．2．解题方法(1)确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E ＝Blv sin θ或E ＝n ΔΦΔt求感应电动势的大小，利用右手定则或楞次定律判断电流方向．如果在一个电路中切割磁感线的有几个部分但又相互联系，可等效成电源的串、并联．(2)分析电路结构(内、外电路及外电路的串并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串并联电路的基本性质等列方程求解．【典例2】 如图所示，匀强磁场B ＝0.1 T ，金属棒AB 长0.4 m ，与框架宽度相同，电阻为13Ω，框架电阻不计，电阻R 1＝2 Ω，R 2＝1 Ω，当金属棒以5 m/s 的速度匀速向左运动时，求：(1)流过金属棒的感应电流多大？(2)若图中电容器C 为0.3 μF ，则充电荷量是多少？【变式2】 如图所示，PN 与QM 两平行金属导轨相距1 m ，电阻不计，两端分别接有电阻R 1和R 2，且R 1＝6 Ω，ab 导体的电阻为2 Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1 T ．现ab 以恒定速度v ＝3 m/s 匀速向右移动，这时ab 杆上消耗的电功率与R 1、R 2消耗的电功率之和相等，求：(1)R2的阻值．(2)R 1与R 2消耗的电功率分别为多少？(3)拉ab 杆的水平向右的外力F 为多大？解析 (1)内外功率相等，则内外电阻相等，1．题型特点：一般可把图象问题分为三类(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量；(3)根据图象定量计算．2．电磁感应的图象：主要包括B-t图象、Φ-t图象、E-t图象和I-t图象，还可能涉及感应电动势E和感应电流I随线圈位移x变化的图象，即E-x图象和I-x图象．【典例3】如图所示，边长为L、总电阻为R的正方形线框abcd放置在光滑水平桌面上，其bc边紧靠磁感应强度为B、宽度为2L、方向竖直向下的有界匀强磁场的边缘．现使线框以初速度v0匀加速通过磁场，下列图线中能定性反映线框从进入到完全离开磁场的过程中，线框中的感应电流的变化的是()．——电磁感应图象问题的解决方法(1)明确图象的种类，即是B­t图象还是Φ­t图象，或者E­t图象、I­t图象等．(2)分析电磁感应的具体过程．(3)用右手定则或楞次定律确定方向对应关系．(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式．(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等．(6)判断图象(或画图象或应用图象解决问题)．【变式3】(2012·江西十校二模)矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图所示，t＝0时刻，磁感应强度的方向垂直纸面向里．若规定导线框中感应电流逆时针方向为正，则在0～4 s时间内，线框中的感应电流I以及线框的ab边所受安培力F随时间变化的图象为下图中的(安培力取向上为正方向)()．考点四电磁感应中的能量问题1．题型特点：电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能转化为电能的过程．2．能量转化及焦耳热的求法(1)能量转化(2)求解焦耳热Q的几种方法【典例4】如图所示，水平虚线L1、L2之间是匀强磁场，磁场方向水平向里，磁场高度为h.竖直平面内有一等腰梯形线框，底边水平，其上下边长之比为5∶1，高为2h.现使线框AB边在磁场边界L1的上方h高处由静止自由下落，当AB边刚进入磁场时加速度恰好为0，在AB边刚出磁场的一段时间内，线框做匀速运动．求：(1)DC边刚进入磁场时，线框加速度的大小；(2)从线框开始下落到DC边刚进入磁场的过程中，线框的机械能损失和重力做功之比——解决这类问题的基本方法：(1)用法拉第电磁感应定律和楞次定律确定感应电动势的大小和方向．(2)画出等效电路，求出回路中电阻消耗的电功率表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程．【变式4】如图所示，在倾角为θ＝37°的斜面内，放置MN和PQ两根不等间距的光滑金属导轨，该装置放置在垂直斜面向下的匀强磁场中．导轨M、P端间接入阻值R1＝30 Ω的电阻和理想电流表，N、Q端间接阻值为R2＝6 Ω的电阻．质量为m＝0.6 kg、长为L＝1.5 m的金属棒放在导轨上以v0＝5 m/s的初速度从ab处向右上滑到a′b′处的时间为t＝0.5 s，滑过的距离l＝0.5 m．ab处导轨间距L ab＝0.8 m，a′b′处导轨间距L a′b′＝1 m．若金属棒滑动时电流表的读数始终保持不变，不计金属棒和导轨的电阻．sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2，求：(1)此过程中电阻R1上产生的热量；(2)此过程中电流表上的读数；(3)匀强磁场的磁感应强度．二、高考体验一、电磁感应中的图象问题(高频考查)1．(2010·广东理综，16)如图939所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN 处匀速运动到M′N′的过程中，棒上感应电动势E随时间t变化的图象，可能正确的是()．2．(2011·海南卷，6)如图所示，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线可能正确的是()．3．(2011·山东卷，22)如图所示，两固定的竖直光滑金属导轨足够长且电阻不计．两质量、长度均相同的导体棒c、d，置于边界水平的匀强磁场上方同一高度h处．磁场宽为3h，方向与导轨平面垂直．先由静止释放c，c刚进入磁场即匀速运动，此时再由静止释放d，两导体棒与导轨始终保持良好接触．用a c表示c的加速度，E kd表示d的动能，x c、x d分别表示c、d相对释放点的位移，图中正确的是()．二、电磁感应中的力、电综合问题(高频考点)4. (2011·天津卷，11)如图9312所示，两根足够长的光滑平行金属导轨MN、PQ间距为L＝0.5 m，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m＝0.02 kg，电阻均为R＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B＝0.2 T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd 恰好能够保持静止．取g＝10 m/s2，问：(1)通过棒cd的电流I是多少，方向如何？(2)棒ab受到的力F多大？(3)棒cd每产生Q＝0.1 J的热量，力F做的功W是多少？5．(2011·浙江卷，23)如图甲所示，在水平面上固定有长为L＝2 m、宽为d＝1 m的金属“U”型导轨，在“U”型导轨右侧l＝0.5 m范围内存在垂直纸面向里的匀强磁场，且磁感应强度随时间变化规律如图乙所示，在t＝0时刻，质量为m＝0.1 kg的导体棒以v0＝1 m/s的初速度从导轨的左端开始向右运动，导体棒与导轨之间的动摩擦因数为μ＝0.1，导轨与导体棒单位长度的电阻均为λ＝0.1 Ω/m，不计导体棒与导轨之间的接触电阻及地球磁场的影响(取g＝10 m/s2)．(1)通过计算分析4 s内导体棒的运动情况；(2)计算4 s内回路中电流的大小，并判断电流方向；(3)计算4 s内回路产生的焦耳热．6.(2011·大纲全国卷，24)如图所示，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放，金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率．补练第一单元电磁感应现象楞次定律【典例1】如图一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是().A.ab向右运动，同时使θ减小B.使磁感应强度B减小，θ角同时也减小C.ab向左运动，同时增大磁感应强度BD.ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)【变式1】如图所示，光滑导电圆环轨道竖直固定在匀强磁场中，磁场方向与轨道所在平面垂直，导体棒ab的两端可始终不离开轨道无摩擦地滑动，当ab由图示位置释放，直到滑到右侧虚线位置的过程中，关于ab棒中的感应电流情况，正确的是().A.先有从a到b的电流，后有从b到a的电流B.先有从b到a的电流，后有从a到b的电流C.始终有从b到a的电流D.始终没有电流产生【典例2】下图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是().【变式2】北半球地磁场的竖直分量向下．如图所示，在北京某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向．下列说法中正确的是().A.若使线圈向东平动，则a点的电势比b点的电势低B.若使线圈向北平动，则a点的电势比b点的电势低C.若以ab为轴将线圈向上翻转，则线圈中感应电流方向为a→b→c→d→aD.若以ab为轴将线圈向上翻转，则线圈中感应电流方向为a→d→c→b→a【典例3】如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动．则PQ所做的运动可能是().A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动【变式3】如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引().A.向右做匀速运动B．向左做减速运动C.向右做减速运动D．向右做加速运动【典例】如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时()．A．P、Q将互相靠拢B．P、Q将互相远离C．磁铁的加速度仍为gD．磁铁的加速度小于g。

第2讲 法拉第电磁感应定律、自感、涡流知识巩固练1.如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场.若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则 ( )A.W 1＜W 2，q 1＜q 2B.W 1＜W 2，q 1=q 2C.W 1＞W 2，q 1=q 2D.W 1＞W 2，q 1＞q 2【答案】C 【解析】第一次用0.3 s 时间拉出，第二次用0.9 s 时间拉出，两次速度比为3∶1，由E =BLv ，两次感应电动势比为3∶1，两次感应电流比为3∶1，由于F 安=BIL ，两次安培力比为3∶1，由于匀速拉出匀强磁场，所以外力比为3∶1，根据功的定义W =Fx ，所以W 1∶W 2=3∶1.根据电量q =I Δt ，感应电流I =E R ，感应电动势E =ΔΦΔt ，得q =ΔΦR ，所以q 1∶q 2=1∶1，故W 1＞W 2，q 1=q 2，故C 正确.2.如图所示，abcd 为水平放置的平行“”形光滑金属导轨，导轨间距为l ，电阻不计.导轨间有垂直于导轨平面向下的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角.金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动的过程中 ( )A.M 、N 两点电势相等B.金属杆中感应电流的方向由N 流向MC.电路中感应电流的大小始终为Bl ω2rD.电路中通过的电荷量为Bl 2rtan θ 【答案】A 【解析】根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，A 正确；转动过程中磁通量减小，根据楞次定律可知金属杆中感应电流的方向是由M 流向N ，B 错误；由于切割磁场的金属杆长度逐渐变短，感应电动势逐渐变小，回路中的感应电流逐渐变小，C 错误；因为导体棒MN在回路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，不计算通过电路的电荷量，D错误.能根据q=ΔΦR3.(多选)如图所示的电路中，电感L的自感系数很大，电阻可忽略，D为理想二极管，则下列说法正确的有()A.当S闭合时，L1立即变亮，L2逐渐变亮B.当S闭合时，L1一直不亮，L2逐渐变亮C.当S断开时，L1立即熄灭，L2也立即熄灭D.当S断开时，L1突然变亮，然后逐渐变暗至熄灭【答案】BD4.(2023年江门一模)汽车使用的电磁制动原理示意图如图所示，当导体在固定通电线圈产生的磁场中运动时，会产生涡流，使导体受到阻碍运动的制动力.下列说法正确的是()A.制动过程中，导体不会发热B.制动力的大小与导体运动的速度无关C.改变线圈中的电流方向，导体就可获得动力D.制动过程中导体获得的制动力逐渐减小【答案】D【解析】由于导体中产生了涡流，根据Q=I2Rt知，制动过程中，导体会发热，A错误；导体运动速度越大，穿过导体中回路的磁通量的变化率越大，产生的涡流越大，则所受安培力，即制动力越大，即制动力的大小与导体运动的速度有关，B错误；根据楞次定律可知，原磁场对涡流的安培力总是要阻碍导体的相对运动，即改变线圈中的电流方向，导体受到的安培力仍然为阻力，C错误；制动过程中，导体的速度逐渐减小，穿过导体中回路的磁通量的变化率变小，产生的涡流变小，则所受安培力，即制动力变小，D正确5.(2023年北京东城一模)如图所示电路中，灯泡A、B的规格相同，电感线圈L的自感系数足够大且电阻可忽略.下列说法正确的是()A.开关S由断开变为闭合时，A，B同时变亮，之后亮度都保持不变B.开关S由断开变为闭合时，B先亮，A逐渐变亮，最后A，B一样亮C.开关S由闭合变为断开时，A，B闪亮一下后熄灭D.开关S由闭合变为断开时，A闪亮一下后熄灭，B立即熄灭【答案】D【解析】开关S由断开变为闭合时，根据电感线圈的自感现象可知，A、B同时变亮，随着线圈上的电流逐渐增大，最终稳定时，线圈为可视为导线.则A灯逐渐变暗直至熄灭，电路中总电阻减小，则B灯逐渐变亮，A、B错误；开关S由闭合变为断开时，B立即熄灭，电感线圈电流不能突变为0，则会充当电源，回路中A灯变亮，之后线圈中电流减小，直至A灯熄灭，C错误，D正确.6.(多选)涡流检测是工业上无损检测的方法之一.如图所示，线圈中通以一定频率的正弦式交变电流，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化.下列说法正确的是()A.涡流的磁场总是要阻碍穿过工件磁通量的变化B.涡流的频率等于通入线圈的交变电流的频率C.通电线圈和待测工件间存在恒定的作用力D.待测工件可以是塑料或橡胶制品【答案】AB综合提升练7.(多选)一跑步机的原理图如图所示，该跑步机水平底面固定有间距L=0.8 m的平行金属电极，电极间充满磁感应强度大小B=0.5 T、方向竖直向下的匀强磁场，且接有理想电压表和阻值为8 Ω的定值电阻R，匀速运动的绝缘橡胶带上镀有电阻均为2 Ω的平行细金属条，金属条间距等于电极长度为d且与电极接触良好.某人匀速跑步时，电压表的示数为0.8 V.下列说法正确的是()A.通过电阻R的电流为0.08 AB.细金属条的速度大小为2.5 m/sC.人克服细金属条所受安培力做功的功率为0.2 WD.每2 s内通过电阻R的电荷量为0.2 C【答案】BD【解析】由题知单根细金属条电阻为R1=2 Ω，匀速跑步时，始终只有一根细金属条在切割磁感线，其产生的电动势为E=BLv，电压表测量R两端电压，由题知其示数为0.8 V，即U=E·R=0.8 V，解得E=1 V，v=2.5 m/s，通过电阻R的电流R+R1=0.1 A，A错误，B正确；人克服细金属条所受安培力做功的功率为为I=ER+R1P=F A v=BILv=0.1 W，C错误；每2 s内通过电阻R的电荷量为q=It=0.1×2 C=0.2 C，D 正确.8.目前，许多停车场门口都设置车辆识别系统，在自动栏杆前、后的地面各自铺设相同的传感器线圈A 、B ，两线圈各自接入相同的电路，电路a 、b 端与电压有效值恒定的交变电源连接，如图所示.工作过程回路中流过交变电流，当以金属材质为主体的汽车接近或远离线圈时，线圈的自感系数会发生变化，导致线圈对交变电流的阻碍作用发生变化，使得定值电阻R 的c 、d 两端电压就会有所变化，这一变化的电压输入控制系统，控制系统就能做出抬杆或落杆的动作.下列说法正确的是 ( )A.汽车接近线圈A 时，该线圈的自感系数减少B.汽车离开线圈B 时，回路电流将减小C.汽车接近线圈B 时，c 、d 两端电压升高D.汽车离开线圈A 时，c 、d 两端电压升高【答案】D 【解析】汽车上有很多钢铁，当汽车接近线圈时，相对于给线圈增加了铁芯，所以线圈的自感系数增大，感抗也增大，在电压不变的情况下，交流回路的电流将减小，所以R 两端电压将减小，即c 、d 两端电压将减小，A 、B 、C 错误，D 正确.9.(2023年江苏调研)如图所示，边长为L 的正方形导线框abcd 放在纸面内，在ad 边左侧有足够大的匀强磁场，磁感应强度大小为B ，方向垂直纸面向里，导线框的总电阻为R .现使导线框绕a 点在纸面内顺时针匀速转动，经时间Δt 第一次转到图中虚线位置.求：(1)Δt 内导线框abcd 中平均感应电动势的大小和通过导线截面的电荷量；(2)此时线框的电功率.解：(1)Δt 时间内穿过线框的磁通量变化量为ΔΦ=BL 2-12BL 2=12BL 2，由法拉第电磁感应定律得E =ΔΦΔt =BL 22Δt ， 平均感应电流I =E R ，通过导线的电荷量为Q =I ·Δt =BL 22R .(2)线框中瞬时电动势为E =12B ω(√2L )2=B ωL 2，其中ω=π4Δt ，线框的电功率为P =E 2R =B 2ω2L 4R =π2B 2L 416R Δt 2.。

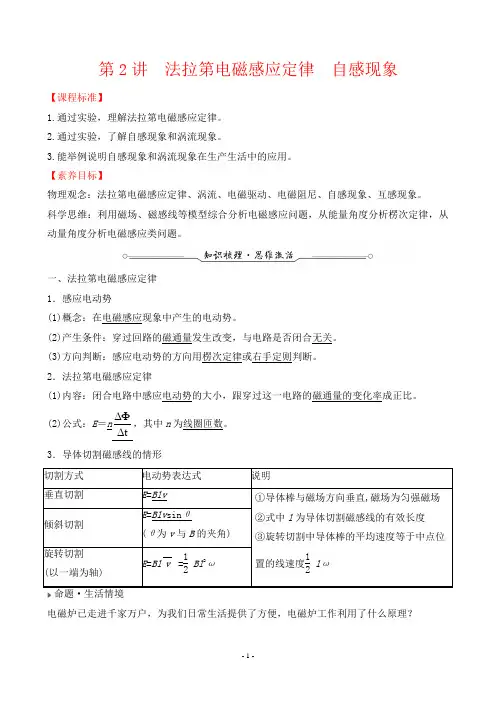

第2讲 法拉第电磁感应定律 自感现象【课程标准】1.通过实验，理解法拉第电磁感应定律。

2.通过实验，了解自感现象和涡流现象。

3.能举例说明自感现象和涡流现象在生产生活中的应用。

【素养目标】物理观念：法拉第电磁感应定律、涡流、电磁驱动、电磁阻尼、自感现象、互感现象。

科学思维：利用磁场、磁感线等模型综合分析电磁感应问题，从能量角度分析楞次定律，从动量角度分析电磁感应类问题。

一、法拉第电磁感应定律 1．感应电动势(1)概念：在电磁感应现象中产生的电动势。

(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。

(3)方向判断：感应电动势的方向用楞次定律或右手定则判断。

2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

(2)公式：E ＝nt∆Φ∆，其中n 为线圈匝数。

3．导体切割磁感线的情形 切割方式 电动势表达式说明垂直切割 E =Blv ①导体棒与磁场方向垂直,磁场为匀强磁场 ②式中l 为导体切割磁感线的有效长度 ③旋转切割中导体棒的平均速度等于中点位置的线速度12l ω倾斜切割 E =Blv sin θ (θ为v 与B 的夹角)旋转切割 (以一端为轴) E =Bl v =12Bl 2ω命题·生活情境电磁炉已走进千家万户，为我们日常生活提供了方便，电磁炉工作利用了什么原理？提示：电磁炉利用了电磁感应原理产生涡流。

二、自感、涡流、电磁驱动、电磁阻尼1．自感现象：(1)概念：由于线圈本身的电流变化而在自身内产生的电磁感应现象称为自感。

(2)自感电动势：①定义：在自感现象中产生的感应电动势叫作自感电动势。

②表达式：E＝L ΔIΔt。

(3)自感系数L：①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关。

②单位：亨利(H)，1 mH＝10－3 H，1 μH＝10－6 H。

2．涡流、电磁阻尼、电磁驱动：涡流电磁阻尼电磁驱动内容块状金属放在变化磁场中时，金属块内产生的旋涡状感应电流导体在磁场中运动时，感应电流会使导体受到安培力，安培力总是阻碍导体的相对运动如果磁场相对于导体转动，在导体中会产生感应电流，使导体受到安培力而运动起来产生原因电磁感应角度1 法拉第电磁感应定律(1)导体棒在磁场中运动一定能产生感应电动势。

电磁感应中的“杆—轨道”模型一、“单杆＋导轨”模型“单杆＋导轨”模型的四种典型情况(不计单杆的电阻)v0≠0、轨道水平光滑v0＝0、轨道水平光滑示意图运动分析导体杆以速度v切割磁感线产生感应电动势E＝BL v，电流I＝ER＝BL vR，安培力F＝ILB＝B2L2vR，做减速运动：v↓⇒F↓⇒a↓，当v＝0时，F＝0，a＝0，杆保持静止S闭合时，ab杆受安培力F＝BLEr，此时a＝BLEmr，杆ab速度v↑⇒感应电动势BL v↑⇒I↓⇒安培力F＝ILB↓⇒加速度a↓，当E感＝E时，v最大，且v m＝EBL开始时a＝Fm，以后杆ab速度v↑⇒感应电动势E＝BL v↑⇒I↑⇒安培力F安＝ILB↑，由F－F安＝ma知a↓，当a＝0时，v最大，v m＝FRB2L2开始时a＝Fm，以后杆ab速度v↑⇒E＝BL v↑，经过Δt速度为v＋Δv，此时感应电动势E′＝BL(v＋Δv)，Δt时间内流入电容器的电荷量Δq＝CΔU＝C(E′－E)＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝ILB＝CB2L2aF－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度做匀加速运动速度图像能量分析动能全部转化为内能Q＝12m v2电源输出的电能转化为杆的动能W电＝12m v2mF做的功一部分转化为杆的动能，一部分产生焦耳热W F＝Q＋12m v2mF做的功一部分转化为动能，一部分转化为电场能W F＝12m v2＋E C例1(多选)如图1所示，两平行光滑长直金属导轨水平放置，间距为L，两导轨间存在磁感应强度大小为B、方向竖直向下的匀强磁场。

一质量为m、电阻为R、长度恰好等于导轨间宽度的导体棒ab垂直于导轨放置。

闭合开关S，导体棒ab 由静止开始运动，经过一段时间后达到最大速度。

已知电源电动势为E、内阻为15 R，不计金属轨道的电阻，则()图1A.导体棒的最大速度为v＝E2BLB.开关S闭合瞬间，导体棒的加速度大小为5BL·E6mRC.导体棒的速度从零增加到最大速度的过程中，通过导体棒的电荷量为mEB2L2D.导体棒的速度从零增加到最大速度的过程中，导体棒产生的焦耳热为mE22B2L2答案BC解析当动生电动势和电源电动势相等时，电流为零，导体棒不再受安培力，做向右的匀速直线运动，此时速度最大，则有E＝BL v，解得v＝EBL，故A错误；开关闭合瞬间，电路中的电流为I＝ER＋R5＝5E6R，导体棒所受安培力为F＝ILB＝5BL ·E 6R ，由牛顿第二定律可知导体棒的加速度为a ＝5BL ·E6mR ，故B 正确；由动量定理得I －LB ·t ＝m v ，又q ＝I －t ，联立解得q ＝mEB 2L 2，故C 正确；对电路应用能量守恒定律有qE ＝Q 总＋12m v 2，导体棒产生的焦耳热为Q R ＝R R ＋R 5Q 总＝56Q 总，联立解得Q R ＝5mE 212B 2L 2，故D 错误。

专题九电磁感应定律及综合应用电磁感应是电磁学中最为重要的内容，也是高考命题频率最高的内容之一。

题型多为选择题、计算题。

主要考查电磁感应、楞次定律、法拉第电磁感应定律、自感等知识。

本部分知识多结合电学、力学部分出压轴题，其命题形式主要是电磁感应与电路规律的综合应用、电磁感应与力学规律的综合应用、电磁感应与能量守恒的综合应用。

复习中要熟练掌握感应电流的产生条件、感应电流方向的判断、感应电动势的计算，还要掌握本部分内容与力学、能量的综合问题的分析求解方法。

预测高考重点考查法拉第电磁感应定律及楞次定律和电路等效问题．综合试题还是涉及到力和运动、动量守恒、能量守恒、电路分析、安培力等力学和电学知识．主要的类型有滑轨类问题、线圈穿越有界磁场的问题、电磁感应图象的问题等．此除日光灯原理、磁悬浮原理、电磁阻尼、超导技术这些在实际中有广泛的应用问题也要引起重视。

知识点一、法拉第电磁感应定律法拉第电磁感应定律的内容是感应电动势的大小与穿过回路的磁通量的变化率成正比．在具体问题的分析中，针对不同形式的电磁感应过程，法拉第电磁感应定律也相应有不同的表达式或计算式．磁通量变化的形式表达式备注通过n 匝线圈内的磁通量发生变化E ＝n ·ΔΦΔt(1)当S 不变时，E ＝nS ·ΔB Δt (2)当B 不变时，E ＝nB ·ΔS Δt 导体垂直切割磁感线运动E ＝BLv 当v ∥B 时，E ＝0导体绕过一端且垂直于磁场方向的转轴匀速转动E ＝12BL 2ω线圈绕垂直于磁场方向的转轴匀速转动E ＝nBSω·sin ωt 当线圈平行于磁感线时，E 最大为E ＝nBSω，当线圈平行于中性面时，E ＝0知识点二、楞次定律与左手定则、右手定则1．左手定则与右手定则的区别：判断感应电流用右手定则，判断受力用左手定则．2．应用楞次定律的关键是区分两个磁场：引起感应电流的磁场和感应电流产生的磁场．感应电流产生高考物理二轮复习：电磁感应定律及综合应用知识点解析及专题练习的磁场总是阻碍引起感应电流的磁场的磁通量的变化，“阻碍”的结果是延缓了磁通量的变化，同时伴随着能量的转化．3．楞次定律中“阻碍”的表现形式：阻碍磁通量的变化(增反减同)，阻碍相对运动(来拒去留)，阻碍线圈面积变化(增缩减扩)，阻碍本身电流的变化(自感现象)．知识点三、电磁感应与电路的综合电磁感应与电路的综合是高考的一个热点内容，两者的核心内容与联系主线如图4－12－1所示：1．产生电磁感应现象的电路通常是一个闭合电路，产生电动势的那一部分电路相当于电源，产生的感应电动势就是电源的电动势，在“电源”内部电流的流向是从“电源”的负极流向正极，该部分电路两端的电压即路端电压，U ＝R R ＋rE .2．在电磁感应现象中，电路产生的电功率等于内外电路消耗的功率之和．若为纯电阻电路，则产生的电能将全部转化为内能；若为非纯电阻电路，则产生的电能除了一部分转化为内能，还有一部分能量转化为其他能，但整个过程能量守恒．能量转化与守恒往往是电磁感应与电路问题的命题主线，抓住这条主线也就是抓住了解题的关键．在闭合电路的部分导体切割磁感线产生感应电流的问题中，机械能转化为电能，导体棒克服安培力做的功等于电路中产生的电能．说明：求解部分导体切割磁感线产生的感应电动势时，要区别平均电动势和瞬时电动势，切割磁感线的等效长度等于导线两端点的连线在运动方向上的投影．高频考点一对楞次定律和电磁感应图像问题的考查例1、(多选)(2019·全国卷Ⅰ·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图4(a)中虚线MN 所示．一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．t ＝0时磁感应强度的方向如图(a)所示；磁感应强度B 随时间t 的变化关系如图(b)所示．则在t ＝0到t ＝t 1的时间间隔内()图4A．圆环所受安培力的方向始终不变B．圆环中的感应电流始终沿顺时针方向C．圆环中的感应电流大小为B0rS4t0ρD．圆环中的感应电动势大小为B0πr24t0【举一反三】（2018年全国II卷）如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l,磁感应强度大小相等、方向交替向上向下。

第九章 电磁感应知识网络：第1单元 电磁感应 楞次定律一、电磁感应现象1.产生感应电流的条件感应电流产生的条件是：穿过闭合电路的磁通量发生变化。

以上表述是充分必要条件。

不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化。

当闭合电路的一部分导体在磁场中做切割磁感线的运动时，电路中有感应电流产生。

这个表述是充分条件，不是必要的。

在导体做切割磁感线运动时用它判定比较方便。

2.感应电动势产生的条件。

感应电动势产生的条件是：穿过电路的磁通量发生变化。

这里不要求闭合。

无论电路闭合与否，只要磁通量变化了，就一定有感应电动势产生。

这好比一个电源：不论外电路是否闭合，电动势总是存在的。

但只有当外电路闭合时，电路中才会有电流。

二、右手定则伸开右手，使大拇指与四指在同一个平面内，并跟四指垂直，让磁感线穿过手心，使大拇指指向导体的运动方向，这时四指所指的方向就是感应电流的方向。

三、楞次定律1．楞次定律——感应电流总具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

( 阻碍 原磁场增加时，反抗, 原磁场减小时，补充 )2．对“阻碍”意义的理解：（1）阻碍原磁场的变化。

“阻碍”不是阻止，而是“延缓”（2）阻碍的是原磁场的变化，而不是原磁场本身，如果原磁场不变化，即使它再强，也不会产生感应电流．（3）阻碍不是相反．当原磁通减小时，感应电流的磁场与原磁场同向，以阻碍其减小；当磁体远离导体运动时，导体运动将和磁体运动同向，以阻碍其相对运动．（4）由于“阻碍”，为了维持原磁场变化，必须有外力克服这一“阻碍”而做功，从而导致R其它形式的能转化为电能．因此楞次定律是能量转化和守恒定律在电磁感应中的体现．3．楞次定律的具体应用从“阻碍相对运动”的角度来看，楞次定律的这个结论可以用能量守恒来解释：既然有感应电流产生，就有其它能转化为电能。

⾼考物理⼀轮复习之《电磁感应》知识汇总第⼀节　电磁感应现象　楞次定律【基本概念、规律】⼀、磁通量1．定义：在磁感应强度为B的匀强磁场中，与磁场⽅向垂直的⾯积S和B的乘积．2．公式：Φ＝B·S.3．单位：1 Wb＝1_T·m2.4．标⽮性：磁通量是标量，但有正、负．⼆、电磁感应1．电磁感应现象当穿过闭合电路的磁通量发⽣变化时，电路中有电流产⽣，这种现象称为电磁感应现象．2．产⽣感应电流的条件(1)电路闭合；(2)磁通量变化．3．能量转化发⽣电磁感应现象时，机械能或其他形式的能转化为电能．特别提醒：⽆论回路是否闭合，只要穿过线圈平⾯的磁通量发⽣变化，线圈中就有感应电动势产⽣．三、感应电流⽅向的判断1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适⽤情况：所有的电磁感应现象．2．右⼿定则(1)内容：伸开右⼿，使拇指与其余四个⼿指垂直，并且都与⼿掌在同⼀个平⾯内，让磁感线从掌⼼进⼊，并使拇指指向导体运动的⽅向，这时四指所指的⽅向就是感应电流的⽅向．(2)适⽤情况：导体切割磁感线产⽣感应电流．【重要考点归纳】考点⼀　电磁感应现象的判断1.判断电路中能否产⽣感应电流的⼀般流程：2.判断能否产⽣电磁感应现象，关键是看回路的磁通量是否发⽣了变化．磁通量的变化量ΔΦ＝Φ2－Φ1有多种形式，主要有：(1)S、θ不变，B改变，这时ΔΦ＝ΔB·S sin θ；(2)B、θ不变，S改变，这时ΔΦ＝ΔS·B sin θ；(3)B、S不变，θ改变，这时ΔΦ＝BS(sin θ2－sin θ1)．考点⼆　楞次定律的理解及应⽤1．楞次定律中“阻碍”的含义2．应⽤楞次定律判断感应电流⽅向的步骤考点三　“⼀定律三定则”的综合应⽤1．“三个定则与⼀个定律”的⽐较2.应⽤技巧⽆论是“安培⼒”还是“洛伦兹⼒”，只要是涉及磁⼒都⽤左⼿判断．“电⽣磁”或“磁⽣电”均⽤右⼿判断．【思想⽅法与技巧】楞次定律推论的应⽤楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产⽣感应电流的原因，推论如下：(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍相对运动——“来拒去留”；(3)使线圈⾯积有扩⼤或缩⼩的趋势——“增缩减扩”；(4)阻碍原电流的变化(⾃感现象)——“增反减同”第⼆节　法拉第电磁感应定律　⾃感　涡流【基本概念、规律】⼀、法拉第电磁感应定律1．感应电动势(1)感应电动势：在电磁感应现象中产⽣的电动势．产⽣感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻．(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I＝E/（R+r）2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的⼤⼩，跟穿过这⼀电路的磁通量的变化率成正⽐．3．导体切割磁感线的情形(1)若B、l、v相互垂直，则E＝Blv.(2)若B⊥l，l⊥v，v与B夹⾓为θ，则E＝Blv sin_θ.⼆、⾃感与涡流1．⾃感现象(1)概念：由于导体本⾝的电流变化⽽产⽣的电磁感应现象称为⾃感，由于⾃感⽽产⽣的感应电动势叫做⾃感电动势．(3)⾃感系数L的影响因素：与线圈的⼤⼩、形状、匝数以及是否有铁芯有关．2．涡流当线圈中的电流发⽣变化时，在它附近的任何导体中都会产⽣像⽔的旋涡状的感应电流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培⼒，安培⼒的⽅向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产⽣感应电流，使导体受到安培⼒作⽤，安培⼒使导体运动起来．交流感应电动机就是利⽤电磁驱动的原理⼯作的．【重要考点归纳】考点⼀　公式E＝nΔΦ/Δt的应⽤1．感应电动势⼤⼩的决定因素(1)感应电动势的⼤⼩由穿过闭合电路的磁通量的变化率和线圈的匝数共同决定，⽽与磁通量Φ、磁通量的变化量ΔΦ的⼤⼩没有必然联系．3.应⽤电磁感应定律应注意的三个问题考点⼆　公式E＝Blv的应⽤1．使⽤条件本公式是在⼀定条件下得出的，除了磁场是匀强磁场外，还需B、l、v三者相互垂直．实际问题中当它们不相互垂直时，应取垂直的分量进⾏计算，公式可为E＝Blv sin θ，θ为B与v⽅向间的夹⾓．2．使⽤范围3．有效性公式中的l为有效切割长度，即导体与v垂直的⽅向上的投影长度．例如，求下图中MN两点间的电动势时，有效长度分别为甲图：l＝cd sin β.4．相对性E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．5.感应电动势两个公式的⽐较考点三　⾃感现象的分析1．⾃感现象“阻碍”作⽤的理解(1)流过线圈的电流增加时，线圈中产⽣的⾃感电动势与电流⽅向相反，阻碍电流的增加，使其缓慢地增加．(2)流过线圈的电流减⼩时，线圈中产⽣的⾃感电动势与电流⽅向相同，阻碍电流的减⼩，使其缓慢地减⼩．2．⾃感现象的四个特点(1)⾃感电动势总是阻碍导体中原电流的变化．(2)通过线圈中的电流不能发⽣突变，只能缓慢变化．(3)电流稳定时，⾃感线圈就相当于普通导体．(4)线圈的⾃感系数越⼤，⾃感现象越明显，⾃感电动势只是延缓了过程的进⾏，但它不能使过程停⽌，更不能使过程反向．3．⾃感现象中的能量转化通电⾃感中，电能转化为磁场能；断电⾃感中，磁场能转化为电能．4.分析⾃感现象的两点注意(1)通过⾃感线圈中的电流不能发⽣突变，即通电过程，线圈中电流逐渐变⼤，断电过程，线圈中电流逐渐变⼩，⽅向不变．此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电⾃感现象中灯泡是否“闪亮”问题的判断，在于对电流⼤⼩的分析，若断电后通过灯泡的电流⽐原来强，则灯泡先闪亮后再慢慢熄灭．第三节　电磁感应中的电路和图象问题【基本概念、规律】⼀、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发⽣变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压⼆、电磁感应中的图象问题1．图象类型(1)随时间t变化的图象如B－t图象、Φ－t图象、E－t图象和i－t图象．(2)随位移x变化的图象如E－x图象和i－x图象．2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．(3)利⽤给出的图象判断或画出新的图象．【重要考点归纳】考点⼀　电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产⽣感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发⽣变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的⼀般思路：(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利⽤电路规律求解．主要应⽤欧姆定律及串、并联电路的基本性质等列⽅程求解．4.(1)对等效于电源的导体或线圈，两端的电压⼀般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的⽅向，电势逐渐升⾼．考点⼆　电磁感应中的图象问题1．题型特点⼀般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量；(3)根据图象定量计算．2．解题关键弄清初始条件，正负⽅向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的⼀般步骤(1)明确图象的种类，即是B－t图象还是Φ－t图象，或者是E－t图象、I－t图象等；(2)分析电磁感应的具体过程；(3)⽤右⼿定则或楞次定律确定⽅向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、⽜顿运动定律等规律写出函数关系式；(5)根据函数关系式，进⾏数学分析，如分析斜率的变化、截距等；(6)画出图象或判断图象．4.解决图象类选择题的最简⽅法——分类排除法．⾸先对题中给出的四个图象根据⼤⼩或⽅向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增⼤还是减⼩)、变化快慢(均匀变化还是⾮均匀变化)，特别是⽤物理量的⽅向，排除错误选项，此法最简捷、最有效．【思想⽅法与技巧】电磁感应电路与图象的综合问题解决电路与图象综合问题的思路(1)电路分析弄清电路结构，画出等效电路图，明确计算电动势的公式．(2)图象分析①弄清图象所揭⽰的物理规律或物理量间的函数关系；②挖掘图象中的隐含条件，明确有关图线所包围的⾯积、图线的斜率(或其绝对值)、截距所表⽰的物理意义．(3)定量计算运⽤有关物理概念、公式、定理和定律列式计算．第四节　电磁感应中的动⼒学和能量问题【基本概念、规律】⼀、电磁感应现象中的动⼒学问题1．安培⼒的⼤⼩2．安培⼒的⽅向(1)先⽤右⼿定则判定感应电流⽅向，再⽤左⼿定则判定安培⼒⽅向．(2)根据楞次定律，安培⼒的⽅向⼀定和导体切割磁感线运动⽅向相反．⼆、电磁感应中的能量转化1．过程分析(1)电磁感应现象中产⽣感应电流的过程，实质上是能量的转化过程．(2)感应电流在磁场中受安培⼒，若安培⼒做负功，则其他形式的能转化为电能；若安培⼒做正功，则电能转化为其他形式的能．(3)当感应电流通过⽤电器时，电能转化为其他形式的能．2．安培⼒做功和电能变化的对应关系“外⼒”克服安培⼒做多少功，就有多少其他形式的能转化为电能；安培⼒做多少功，就有多少电能转化为其他形式的能．【重要考点归纳】考点⼀　电磁感应中的动⼒学问题分析1．导体的平衡态——静⽌状态或匀速直线运动状态．处理⽅法：根据平衡条件(合外⼒等于零)列式分析．2．导体的⾮平衡态——加速度不为零．处理⽅法：根据⽜顿第⼆定律进⾏动态分析或结合功能关系分析．3.分析电磁感应中的动⼒学问题的⼀般思路(1)先进⾏“源”的分析——分离出电路中由电磁感应所产⽣的电源，求出电源参数E和r；(2)再进⾏“路”的分析——分析电路结构，弄清串、并联关系，求出相关部分的电流⼤⼩，以便求解安培⼒；(3)然后是“⼒”的分析——分析研究对象(常是⾦属杆、导体线圈等)的受⼒情况，尤其注意其所受的安培⼒；(4)最后进⾏“运动”状态的分析——根据⼒和运动的关系，判断出正确的运动模型．考点⼆　电磁感应中的能量问题1．电磁感应过程的实质是不同形式的能量转化的过程，⽽能量的转化是通过安培⼒做功的形式实现的，安培⼒做功的过程，是电能转化为其他形式能的过程，外⼒克服安培⼒做功，则是其他形式的能转化为电能的过程．2．能量转化及焦⽿热的求法(1)能量转化(2)求解焦⽿热Q的三种⽅法3. 在解决电磁感应中的能量问题时，⾸先进⾏受⼒分析，判断各⼒做功和能量转化情况，再利⽤功能关系或能量守恒定律列式求解．【思想⽅法与技巧】电磁感应中的“双杆”模型1．模型分类“双杆”模型分为两类：⼀类是“⼀动⼀静”，甲杆静⽌不动，⼄杆运动，其实质是单杆问题，不过要注意问题包含着⼀个条件：甲杆静⽌、受⼒平衡．另⼀种情况是两杆都在运动，对于这种情况，要注意两杆切割磁感线产⽣的感应电动势是相加还是相减．2．分析⽅法通过受⼒分析，确定运动状态，⼀般会有收尾状态．对于收尾状态则有恒定的速度或者加速度等，再结合运动学规律、⽜顿运动定律和能量观点分析求解．3.分析“双杆”模型问题时，要注意双杆之间的制约关系，即“动杆”与“被动杆”之间的关系，需要注意的是，最终两杆的收尾状态的确定是分析该类问题的关键．电磁感应中的含容电路分析⼀、电磁感应回路中只有电容器元件1.这类问题的特点是电容器两端电压等于感应电动势，充电电流等于感应电流．(2)由本例可以看出：导体棒在恒定外⼒作⽤下，产⽣的电动势均匀增⼤，电流不变，所受安培阻⼒不变，导体棒做匀加速直线运动．⼆、电磁感应回路中电容器与电阻并联问题1.这⼀类问题的特点是电容器两端的电压等于与之并联的电阻两端的电压，充电过程中的电流只是感应电流的⼀⽀流．稳定后，充电电流为零．2.在这类问题中，导体棒在恒定外⼒作⽤下做变加速运动，最后做匀速运动．。

1
B.
2
如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻
中的感应电流逐渐减小
3
时，线圈中的电流改变方向
一个周期内，线圈产生的热量为
4
、总电阻为的正
边与磁场边界平行，如图（a）所示，已知导线框一直向右做匀速
时刻进入磁场．线框中感应电动势随时间变化的图线如图（b）所示（感
左转轴上侧绝缘漆挂掉，右转轴下侧的绝缘漆刮掉左转轴上下两侧绝缘漆都挂掉，右转轴下侧的绝缘漆刮掉
5
D.
和．圆形匀强磁场的边缘恰好与线圈重合，则穿6
7
磁场的方向；
答案B.
1
A 2
中的感应电流逐渐减小3
时，线圈中的电流改变方向
一个周期内，线圈产生的热量为
，所以线圈平面平行于磁感线，故A正确；
和，故B错误；
C．在交变电流产生的过程当中，磁通量最大时，感应电动势以及感应电流最小，故C 4
5
左转轴上侧绝缘漆挂掉，右转轴下侧的绝缘漆刮掉
左转轴上下两侧绝缘漆都挂掉，右转轴下侧的绝缘漆刮掉
6
D.
7
磁场的方向；
考点
开关接后，开始向右加速运动，速度达到最大值时，设上的感应电动势为，有
⑥
依题意有⑦
设在此过程中的平均电流为，上受到的平均安培力为，有
⑧
由动量定理，有
⑨
又⑩
联立⑤⑥⑦⑧⑨⑩式得
⑪
电磁感应
涡流、电磁阻尼和电磁驱动。

高考物理讲解：电磁感应公式总结
1、E=nΔΦ/Δt，E：感应电动势(V)，n：感应线圈匝数，
ΔΦ/Δt：磁通量的变化率。

2、E=BLV sin A（切割磁感线运动），E=BLV中的v和L不可以和磁感线平行，但可以不和磁感线垂直，其中sin A为v或L与磁感线的夹角。

L：有效长度(m)，一般用于求瞬时感应电动势，但也可求平均电动势。

3、Em=nBSω，Em：感应电动势峰值。

4、E=BL2ω/2，ω：角速度（rad/s），V：速度（m/s）。

电磁感应是指因为磁通量变化产生感应电动势的现象。

电磁感应现象的发现，是电磁学领域中最伟大的成就之一。

电磁感应不仅揭示了电与磁之间的内在联系，而且为电与磁之间的相互转化奠定了实验基础，为人类获取巨大而廉价的电能开辟了道路，在实用上有重大意义。

电磁感应现象的发现，标志着一场重大的工业和技术革命的到来。

高考物理电磁感应现象知识点汇总一、高中物理解题方法：电磁感应现象的两类情况1．如图甲所示，相距d 的两根足够长的金属制成的导轨，水平部分左端ef 间连接一阻值为2R 的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°.长度也为d 、质量为m 的金属棒ab 电阻为R ，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG 、NH 段动摩擦因数μ＝18(其余部分摩擦不计)．MN 、PQ 、GH 相距为L ，MN 、PQ 间有垂直轨道平面向下、磁感应强度为B 1的匀强磁场，PQ 、GH 间有平行于斜面但大小、方向未知的匀强磁场B 2，其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin 37°＝0.6，cos 37°＝0.8，当ab 棒从MN 上方一定距离由静止释放通过MN 、PQ 区域(运动过程中ab 棒始终保持水平)，电压传感器监测到U －t 关系如图乙所示．（1）求ab 棒刚进入磁场B 1时的速度大小． （2）求定值电阻上产生的热量Q 1.（3）多次操作发现，当ab 棒从MN 以某一特定速度进入MNQP 区域的同时，另一质量为2m ，电阻为2R 的金属棒cd 只要以等大的速度从PQ 进入PQHG 区域，两棒均可同时匀速通过各自场区，试求B 2的大小和方向．【答案】（1）11.5U B d （2）2221934-mU mgL B d；（3）32B 1 方向沿导轨平面向上 【解析】 【详解】(1)根据ab 棒刚进入磁场B 1时电压传感器的示数为U ,再由闭合电路欧姆定律可得此时的感应电动势：1 1.52UE U R U R=+⋅= 根据导体切割磁感线产生的感应电动势计算公式可得：111E B dv =计算得出:111.5Uv B d=. (2)设金属棒ab 离开PQ 时的速度为v 2，根据图乙可以知道定值电阻两端电压为2U ，根据闭合电路的欧姆定律可得：12222B dv R U R R⋅=+计算得出：213Uv B d=；棒ab 从MN 到PQ ，根据动能定理可得： 222111sin 37cos3722mg L mg L W mv mv μ︒︒⨯-⨯-=-安 根据功能关系可得产生的总的焦耳热 ：=Q W 总安根据焦耳定律可得定值电阻产生的焦耳热为：122RQ Q R R=+总 联立以上各式得出：212211934mU Q mgL B d=-(3)两棒以相同的初速度进入场区匀速经过相同的位移，对ab 棒根据共点力的平衡可得：221sin 37cos3702B d vmg mg Rμ︒︒--=计算得出：221mgRv B d =对cd 棒分析因为：2sin372cos370mg mg μ︒︒-⋅>故cd 棒安培力必须垂直导轨平面向下，根据左手定则可以知道磁感应强度B 2沿导轨平面向上，cd 棒也匀速运动则有：1212sin 372cos37022B dv mg mg B d R μ︒︒⎛⎫-+⨯⨯⨯= ⎪⎝⎭将221mgRv B d =代入计算得出：2132B B =. 答：(1)ab 棒刚进入磁场1B 时的速度大小为11.5UB d; (2)定值电阻上产生的热量为22211934mU mgL B d-; (3)2B 的大小为132B ，方向沿导轨平面向上.2．电源是通过非静电力做功把其它形式的能转化为电势能的装置，在不同的电源中，非静电力做功的本领也不相同，物理学中用电动势E 来表明电源的这种特性。
