球墨铸铁管理论重量表
球墨铸铁管是铸铁的一种，是铁、碳、硅的合金。
球墨铸铁中的石墨以球状石墨的形式存在。
一般情况下，石墨的尺寸为6-7，铸管的球化要求为1-3（球化率≥80%）。
因此，材料本身的力学性能得到了较好的改善，具有铁的本质和钢的性能。
球墨铸铁退火组织为铁素体和少量珠光体，具有良好的力学性能。
一根DN100球墨铸铁管重95kg
一根DN150球墨铸铁管重144Kg
一根DN200球墨铸铁管重194公斤
DN300球墨铸铁管重323kg
一根dn400球墨铸铁管重482kg
DN500球墨铸铁管重669kg
一根DN600球墨铸铁管重882kg
DN800球墨铸铁管重1394kg
一根DN1000球墨铸铁管重2017kg
一根DN1200球墨铸铁管重2758公斤
一根DN1400球墨铸铁管重3669kg
一根DN1600球墨铸铁管重4668kg
球墨铸铁管主要称为离心球墨铸铁管。
它具有钢材性能好、耐腐蚀性好、延展性好、密封效果好、安装方便等特点，主要用于市政、工矿企业的供水、输气、输油。
给水管道具有较高的性价比。
与PE管相比，球墨铸铁管的安装时间比PE管简单、快捷，安装后的内外承压也更好。
从气密性和耐腐蚀性来看，石墨球管安装后具有较好的密封性能，可以采取各种防腐措施来提高其耐腐蚀性。
就水力性能而言，由于球墨铸铁管的规格通常是指内径，所以PE管的规格通常是指外径。
在相同规格下，球墨铸铁管可以获得较大的径流量；从综合安装维护成本来看，球墨铸管具有较好的性价比。
内壁喷锌水泥砂浆防腐材料。
球墨铸铁管件一 ISO2531、GB13295、Q/TLHT16尺寸：mm重量：kg 单价：元/只盘插短管盘承短管法兰盲板套筒（刚）套筒公称口径（DN）重量单价重量单价重量单价重量单价重量单价1009.6 69.12 9.9 71.28 4.3 30.96 9.9 71.28 14.0 100.80 15015.6 112.32 15.8 113.76 7.2 51.84 15.9 114.48 21.0 151.20 20022.5 162.00 22.8 164.16 11.0 79.20 23.0 165.60 28.0 201.60 30043.0 309.60 41.5 298.80 24.0 172.80 41.0 295.20 50.0 360.00 40064.0 460.80 61.6 443.52 36.5 262.80 64.0 460.80 70.0 504.00 50094.0 676.80 88.1 634.32 56.0 403.20 93.0 669.60 96.0 691.20 600133.0 957.60 123.0 885.60 85.0 612.00 129.0 928.80 131.0 943.20 800226.0 1627.20 217.0 1562.40 172.0 1238.40 223.0 1605.60 233.0 1677.60 1000328.0 2361.60 340.0 2448.00 293.0 2109.60 349.0 2512.80 297.0 2138.40 双承渐缩管双盘渐缩管承插渐缩管插承渐缩管公称口径（DN）重量单价重量单价重量单价重量单价100×808.5 61.20 9.366.96 6.244.64 7.251.84150×8013.5 97.20 16.1115.92 11.280.64 12.287.84150×10013.8 99.36 15.1108.72 11.179.92 12.287.84200×10020.5 147.60 27.0194.40 17.8128.16 18.9136.08200×15021.0 151.20 22.0158.40 16.5118.80 19.5140.40300×10039.0 280.80 43.0309.60 38.5277.20 39.5284.40300×15039.5 284.40 46.0331.20 35.0252.00 38.0273.60300×20039.5 284.40 51.0367.20 33.2239.04 37.1267.12400×20067.0 482.40 71.0511.20 52.2375.84 59.1425.52400×30064.0 460.80 84.0604.80 52.8380.16 58.9424.08500×300100.0 720.00 111.0799.20 95.0684.00 91.4658.06500×40094.0 676.80 111.0792.00 76.3549.36 84.7609.84600×300152.0 1094.40 171.01231.20 142.01022.40 145.01044.00600×400142.0 1022.40 164.01180.80 124.0892.80 132.7955.44600×500131.0 973.20 149.01072.80 105.0756.00 115.8833.76800×400278.0 2001.60 292.02102.40 270.01944.00 273.01965.60800×500273.0 1965.60 285.02052.00 260.01872.00 268.01929.60800×600252.0 1814.40 275.01980.00 215.01548.00 229.11649.521000×500469.0 3376.80 501.03607.20 465.03348.00 467.03362.401000×600462.0 3326.40 487.03506.40 452.03254.40 458.03297.601000×800448.0 3225.60 418.03009.60 335.02412.00 347.02498.40说明：1、本价格自2007年1月1日起执行，含运距300km以内的运费。
铸铁管的分类铸铁管是一种应用广泛的管道材料，由于其良好的耐腐蚀性和耐压性，被广泛应用于建筑、水利、化工、石油、天然气等领域。
根据用途和材质的不同，铸铁管可以分为多种类型。
本文将介绍铸铁管的分类及其特点。
一、按用途分类1. 排水管道排水管道是铸铁管的主要应用领域之一。
它包括市政排水管道、建筑排水管道、工业排水管道等。
排水管道的特点是管道内部流体为污水或废水，需要具有良好的耐腐蚀性。
2. 给水管道给水管道主要用于供水系统中。
铸铁管具有良好的耐压性和耐腐蚀性，可以满足供水管道的要求。
3. 燃气管道燃气管道是将燃气输送到用户终端的管道系统。
铸铁管具有良好的耐压性和耐腐蚀性，可以满足燃气管道的要求。
二、按材质分类1. 灰铸铁管灰铸铁管是最常见的铸铁管。
它的主要成分是碳、硅、锰、硫、磷等元素。
灰铸铁管具有较好的耐腐蚀性和耐压性，适用于一般的排水、给水和燃气管道。
2. 球墨铸铁管球墨铸铁管是一种强度高、韧性好的铸铁管。
它的主要成分是碳、硅、锰、钼等元素。
球墨铸铁管具有良好的耐腐蚀性和耐压性，适用于高压、大口径的管道系统。
3. 白口铸铁管白口铸铁管是一种高硬度、高耐磨的铸铁管。
它的主要成分是碳、硅、锰等元素。
白口铸铁管具有优异的耐磨性和耐腐蚀性，适用于输送磨损性物质的管道系统。
4. 高铬铸铁管高铬铸铁管是一种具有较高耐腐蚀性的铸铁管。
它的主要成分是铬、镍、钼等元素。
高铬铸铁管具有优异的耐酸碱腐蚀性和耐高温性能，适用于化工、冶金等行业的管道系统。
三、按制造工艺分类1. 砂型铸造铸铁管砂型铸造铸铁管是最常见的铸造工艺。
它的制造工艺简单，成本较低，适用于小批量生产。
2. 金属型铸造铸铁管金属型铸造铸铁管是一种高精度的铸造工艺。
它的成本较高，适用于大批量生产。
3. 液压铸造铸铁管液压铸造铸铁管是一种高效、高精度的铸造工艺。
它的成本较高，适用于大批量生产。
总之，铸铁管是一种应用广泛的管道材料，根据用途、材质和制造工艺的不同，可以分为多种类型。
球墨铸铁管特点球墨铸铁管用球墨铸铁铸造的管道，称球墨铸铁管。
球墨铸铁管一般直径大，管壁厚，质地脆，强度低，价格便宜，是经济的供水管材，正常使用寿命可达20～25年。
优点：在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。
缺点：球墨铸铁管的连接受人为因素如操作水平、责任心等影响较大，施工方面不如PE管便捷。
球墨铸铁管供水用分为T型与K型T型接口就是用胶圈用来连接的，安装方便。
K型接口是用法兰来连接的，除胶圈外，还需要螺母螺栓，安装稍微复杂。
T型接口的尺寸从DN40--1400K型接口的尺寸从DN100-2600T型接口铸铁管产品离心球墨铸铁管是用离心铸造工艺生产的一种管材，材质为球墨铸铁。
球墨铸铁管做为一种新型管材，其较好的性能表现在力学性能优良、节省金属；施工简便、综合工程造价经济，可靠性高，耐腐蚀性能，安全供水输气；用于供水管线、供水管网、输油管线管网、输气管线管网的领域，使用寿命长球墨铸铁是一种铁、碳、硅的合金，其中碳以球状游离态石墨存在。
???离心球墨铸铁管的抗拉强度及耐压性能与钢管相当，相比灰铸铁管其延伸率大大提高，具有良好的韧型；离心球墨铸铁管在抗震能力上效果显着，使用年限也显着延长，长达50—70年.???另外，离心球墨铸铁管直线性好、表面光洁、尺寸准确、壁厚均匀、机械性能好、涂层粘附牢固，采用T 型承插式柔性接口，胶圈密封，安装方便。
（以下图片便是T型接口球墨管）T型接口球铁管重量(K9级，标准有效长度6米)：S型接口球墨铸铁管S型接口球铁管重量（K9，标准有效长度6米）N1型接口球墨铸铁管N1型接口球铁管重量（K9级，标准有效长度6米）连续灰口铸铁管的公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。
直管长度有4米、5米及6米;按壁厚不同分LA、A和B三级。
砂型离心灰口铸铁管的公称口径为200～1000毫米，有效长度有5米及6米；按壁厚不同分P、G两级。
消防给水管材的选用1 引言随着社会与经济的不断发展，为了保证建筑的防火安全，消防给水工程的重要性日益突出。
在实际工程应用过程中，消防给水管材选择与连接方法不当造成的问题层出不穷。
轻则返工耽误工期，造成不必要的浪费；重则造成系统无法正常运行。
作为工程技术人员有必要从消防给水管材种类、管材选用与管材连接技术等方面出发，掌握各种消防管材在不同消防系统、不同使用场所应注意的问题，并加以明确的辨别，确保各种消防给水管材得以正确的使用。
2 消防给水管材的种类2.1 球墨给水铸铁管2.1.1 使用场所主要用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。
2.1.2 球墨铸铁管分类（1）按口径分：DN40-DN2600共30种规格，消防工程常用管材DN40-250mm。
（2）按对接形式分：滑入式（T型）、机械式（K型、NⅡ型、SⅡ型）和法兰式。
（3）法兰式的对接方式根据标准壁厚级别、DN和PN可分为：离心铸造焊接法兰管、离心铸造螺纹法兰管和整体铸造法兰管。
（4）其管材承压分别为PN10、PN16、PN25和PN40等级别。
2.1.3 承插直管与连接方式允许压力（1）承插直管允许压力见表1所示。
表1 承插直管允许压力管材允许压力承插直管消防常用管材DN40-DN250mm允许工作压力（PFA） 2.5-6.4 MPa 5.4-6.4 MPa最大允许工作压力(PMA) 3.0-7.7 MPa 6.5-7.7 MPa允许试验压力（PEA） 3.5-9.6 MPa 7.0-9.6 MPa* 承插直管在最大允许工作压力与允许试验压力值下，工作会受管线其它部分低承受力的限制。
（2）承插直管及连接方式允许的工作压力应符合相关要求。
其它要求详《水及燃气管道用球墨铸铁管、管件和附件》（GB/T 13295-2003）。
2.2 低压流体输送焊接钢管2.2.1 分类普通焊接钢管、热浸镀锌焊接钢管。
2.2.2 普通焊接钢管适用范围（1）消火栓给水系统的埋地、架空管道。

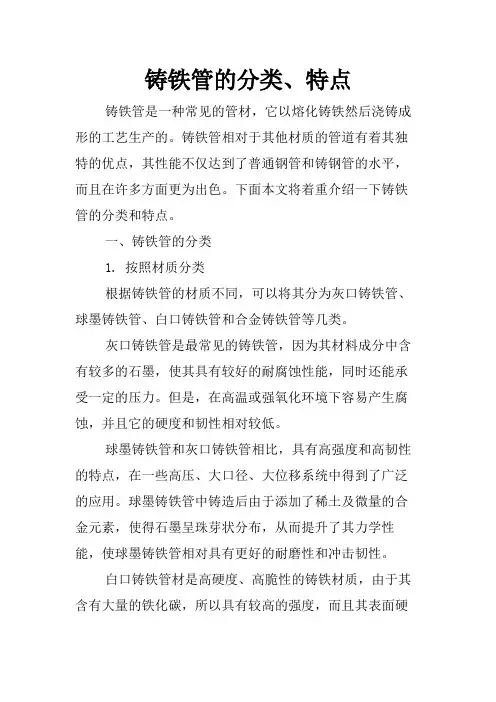

铸铁管的分类、特点铸铁管是一种常见的管材，它以熔化铸铁然后浇铸成形的工艺生产的。
铸铁管相对于其他材质的管道有着其独特的优点，其性能不仅达到了普通钢管和铸钢管的水平，而且在许多方面更为出色。
下面本文将着重介绍一下铸铁管的分类和特点。
一、铸铁管的分类1. 按照材质分类根据铸铁管的材质不同，可以将其分为灰口铸铁管、球墨铸铁管、白口铸铁管和合金铸铁管等几类。
灰口铸铁管是最常见的铸铁管，因为其材料成分中含有较多的石墨，使其具有较好的耐腐蚀性能，同时还能承受一定的压力。
但是，在高温或强氧化环境下容易产生腐蚀，并且它的硬度和韧性相对较低。
球墨铸铁管和灰口铸铁管相比，具有高强度和高韧性的特点，在一些高压、大口径、大位移系统中得到了广泛的应用。
球墨铸铁管中铸造后由于添加了稀土及微量的合金元素，使得石墨呈珠芽状分布，从而提升了其力学性能，使球墨铸铁管相对具有更好的耐磨性和冲击韧性。
白口铸铁管材是高硬度、高脆性的铸铁材质，由于其含有大量的铁化碳，所以具有较高的强度，而且其表面硬度高、耐用性好、拉伸强度大，具有很好的抗压能力，广泛应用在高温、高压和高耐腐蚀行业。
合金铸铁管则是将其他元素或合金添加到铸铁中，可分为高铬铸铁、高锰铸铁等，通过合金化可以有效提高铸铁管的性能和使用寿命。
2. 按照外形分类铸铁管可以分为管式、弯头、承插管件等一系列外形不同的产品，每种铸铁管具有不同的形状和特点，用途也不一样。
铸铁管按其形状分：管材(包括直管和弯头、三通、四通等)；管件(如环槽管、承插管、异径管、放水口)等。
二、铸铁管的特点1. 耐用性好铸铁管的耐腐蚀性能好，使用寿命长。
铸铁管中的石墨球除了使其呈现出良好的耐腐蚀性以外，还缓和了钢铁和铸钢管的缺陷，延长了维护和保养的时间。
2. 韧性大由于铸铁的组织松散，具有非常高的韧性，同时具有良好的抗震、抗压和抗弯能力。
铸铁管对高压、重负荷场所的承受能力要远高于其他类型的管道。
3. 耐磨性好铸铁管具有很好的耐磨性能，在输送相对较重的介质中具有不错的表现。
离心球墨铸铁管接口型式Modified by JACK on the afternoon of December 26, 2020球墨铸铁管接口型式目前常用的球墨铸铁管的接口型式可分为T型、K型、S型、TF自锚接口和N1型的两种接口型式。
现将以上接口型式的结构及应用介绍如下：1、滑入式（T型）柔性接口滑入式柔性接口目前广泛应用于DN1200以下口径的球墨铸铁管，具有结构简单、密封性较好、价格较低、安装简单方便的特点。
该种承口在结构上考虑了橡胶圈的定位和偏转角特点，因此，这种接口能适应一定的基础变形，具有一定的抗震能力，同时利用偏转角实现管线长距离的转向，能适应管道伸缩、弯折、不均匀沉降和抗震要求。
缺点是防脱性能差，在管线的拐弯处必须要设置抵抗轴向力的基墩。
滑入式（T型）接口（TYT型）2、机械式（K型）柔性接口机械式柔性接口多用于DN1200以上口径的管道。
日本早期管道就是采用这种接口。
机械式柔性接口与滑入式柔性接口的不同之处，前者是靠压兰的作用使胶圈产生接触压力形成密封，而后者是靠承、插口的尺寸使胶圈压缩产生接触压力形成密封。
机械式柔性接口除了具有结构简单、安装方便，密封性较好的特点外，由于压兰、螺栓压紧装置，因此对管道的维护检修很方便，通过紧固螺栓或拆卸压兰更换胶圈的办法来消除接口渗漏。
该种接口的柔性稍差，适应地基不均匀沉降的能力稍差，安装不如T型方便。
机械式（K型）接口1-压兰；2-橡胶圈；3-螺栓及螺母3、N1/S型接口N/S型接口是我国专用于城市燃气管道的接口。
N1型式依据日本早期K型柔性接口设计的，其特点与K型接口一致。
S型柔性接口是在N1型的基础上考虑在软基础地区的使用特点加大了承口的连接长度和偏转角，同时还设计了防脱装置，使S型接口具有较好的防滑能力。
机械式（N1型）接口1-螺栓；2-压兰；3-密封圈；4-支撑圈机械式（S型）接口1-螺栓；2-压兰；3-密封圈；4-隔离圈；4-锁环4、TF型自锚接口TF型自锚式接口是由焊接在管子插口端的焊环、外形带曲率的锁紧环和特殊的压兰及钩头螺栓组成。
铸铁管的分类,特点及连接方式
铸铁管是一种常见的管材，在建筑、水利、供热、石油化工等领域广泛应用。
根据用途和材料不同，铸铁管可分为多种类型。
以下是铸铁管的分类、特点及连接方式：
一、分类：
1. 灰口铸铁管：是最常见的铸铁管材料，适用于低压水管、煤气管、排水管等。
2. 球墨铸铁管：是铸铁管的一种改进型材料，具有更好的强度和韧性，适用于高压水管、输油管等。
3. 白口铸铁管：材质更纯，不含砂眼、气泡等杂质，适用于高精度机械、仪器等领域。
二、特点：
1. 铸铁管具有较高的强度和刚性，适用于承受较大压力和荷载；
2. 耐腐蚀性能较好，可用于输送酸、碱等化学介质；
3. 生产工艺简单，价格较为经济实惠。
三、连接方式：
1. 法兰连接：铸铁管通常采用法兰连接方式，可根据不同的压力等级选择不同的法兰型号，连接牢固、密封性好。
2. 管帽连接：适用于直径较小的管道，连接方式简单、易于拆装。
3. 管卡连接：适用于较大的管道和高压管道，连接方式灵活、方便，但需要较高的安装技术和设备。
总之，铸铁管作为一种重要的管材，在各个领域都有广泛的应用。
选用合适的铸铁管材料和连接方式，能够有效提高管道的使用寿命和安全性。
球墨铸铁管特点
球墨铸铁管用球墨铸铁铸造的管道，称球墨铸铁管。
球墨铸铁管一般直径大，管壁厚，质地脆，强度低，价格便宜，是经济的供水管材，正常使用寿命可达20～25年。
优点：在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。
缺点：球墨铸铁管的连接受人为因素如操作水平、责任心等影响较大，施工方面不如PE管便捷。
球墨铸铁管供水用分为T型与K型
T型接口就是用胶圈用来连接的，安装方便。
K型接口是用法兰来连接的，除胶圈外，还需要螺母螺栓，安装稍微复杂。
T型接口的尺寸从DN40--1400
K型接口的尺寸从DN100-2600
T型接口铸铁管产品
离心球墨铸铁管是用离心铸造工艺生产的一种管材，材质为球墨铸铁。
球墨铸铁管做为一种新型管材，其较好的性能表现在力学性能优良、节省金属；施工简便、综合工程造价经济，可靠性高，耐腐蚀性能，安全供水输气；用于供水管线、供水管网、输油管线管网、输气管线管网的领域，使用寿命长球墨铸铁是一种铁、碳、硅的合金，其中碳以球状游离态石墨存在。
离心球墨铸铁管的抗拉强度及耐压性能与钢管相当，相比灰铸铁管其延伸率大大提高，具有良好的韧型；离心球墨铸铁管在抗震能力上效果显著，使用年限也显著延长，长达50—70年.
另外，离心球墨铸铁管直线性好、表面光洁、尺寸准确、壁厚均匀、机械性能好、涂层粘附牢固，采用T型承插式柔性接口，胶圈密封，安装方便。
（以下图片便是T型接口球墨管）
T型接口球铁管重量(K9级，标准有效长度6米)：
公称直径DN(mm)外径DE(mm)壁厚e(mm)
每米重量
(Kg/m)
承口重量 (近似
值)(Kg)
总重量
(近似值)(Kg)
80 98 6 12.2 3.4 76.5 100 118 6.1 15.1 4.3 95 125 144 6.2 18.9 5.7 119 150 170 6.3 22.8 7.1 144 200 222 6.4 30.6 10.3 194 250 274 6.8 40.2 14.2 255 300 326 7.2 50.8 18.9 323 350 378 7.7 63.2 23.7 403 400 429 8.1 75.5 29.5 482 450 480 8.6 89.3 38.3 575 500 532 9 104.3 42.8 669 600 635 9.9 137.3 59.3 882 700 738 10.8 173.9 79.1 1123 800 842 11.7 215.2 102.6 1394 900 945 12.6 260.2 129.6 1691 1000 1048 13.5 309.3 161.3 2017 1100 1152 14.4 362.8 194.7 2372 1200 1255 15.3 420.1 237.7 2758 1400 1462 17.1 547.2 279.3 3563
S型接口球铁管重量（K9，标准有效长度6米）
公称直径
DN （mm）
直管部分承口重量
(近似值)
（kg）
总重量
(近似值)
（kg）外径DE
(mm)
壁厚e
（mm）
每米重量
（kg/m）
100118 6.115.18.9699.7 150169 6.322.711.7149.4 200220 6.430.617.8201 250271.6 6.840.221.8263 300322.87.250.827.5332 3503747.763.233.48413 400425.68.175.540.39493 5005289104.350.4676 600630.89.9137.165.18888
N1型接口球铁管重量（K9级，标准有效长度6米）
公称直径
DN （mm）
直管部分承口重量
(近似值)
（kg）
总重量
(近似值)
（kg）外径DE
(mm)
壁厚e
（mm）
每米重量
（kg/m）
100118 6.115.110.1101 150169 6.322.714.4151 200220 6.430.617.6201 250271.6 6.840.226.5268 300322.87.250.833338 3503747.763.238.7418 400425.68.175.546.8500 5005289104.364690 600630.89.9137.188911 70073310.8173.9961141连续灰口铸铁管的公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。
直管长度有4米、5米及6米;按壁厚不同分LA、A和B 三级。
砂型离心灰口铸铁管的公称口径为200～1000毫米，有效长度有5米及6米；按壁厚
不同分P、G两级。
强度大、韧性好、管壁薄、金属用量少、能承受较高的压力，
球墨铸铁管与灰口铸铁管相比，强度大、韧性好、管壁薄、金属用量少、能承受较高的压力，有效长度有5米及6米；按壁厚不同分P、G两级。
是铸铁管材的发展方向。
管与管之间的连接，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。
柔性接口用橡胶圈密封，允许有一定限度的转角和位移，因而具有良好的抗震性和密封性，比刚性接口安装简便快速，按铸造方法不同，劳动强度小。
DN-公称直径
Ф－外径
DN15-ф22mm，DN20-ф27mm
DN25-ф34mm，DN32-ф42mm
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm，DN80-ф89mm
DN100-ф114mm，DN125-ф140mm
DN150-ф168mm，DN200-ф219mm
DN250-ф273mm，DN300-ф324mm
DN350-ф360mm，DN400-ф406mm
DN450-ф457mm，DN500-ф508mm
DN600-ф610mm，
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，。
