估算采样时钟抖动的办法

时钟和定时芯片降低抖动提高精度时钟和定时芯片降低抖动提高精度时钟和定时芯片是现代电子产品中不可或缺的组成部分。

它们在各种应用中都具有重要的作用，如通信设备、计算机、汽车电子以及工业自动化等领域。

然而，由于各种因素的干扰，时钟和定时芯片在实际应用中可能会出现抖动问题，从而降低了精度。

本文将讨论抖动的原因以及如何通过各种方法来降低抖动，以提高时钟和定时芯片的精度。

一、抖动的原因抖动是指时钟或定时芯片在其理想频率周围产生的随机时间偏差。

其主要原因包括以下几个方面：1. 外部干扰：时钟和定时芯片可能会受到来自电源波动、信号干扰、温度变化等外部因素的干扰，从而导致抖动。

2. 设计缺陷：在时钟和定时芯片的设计中，可能存在电路设计不合理、布局问题或者材料质量等方面的缺陷，这些都可能对抖动产生影响。

3. 阻尼问题：时钟和定时芯片内部的振荡器可能存在阻尼不足的问题，从而导致抖动的产生。

4. 时钟信号传输问题：当时钟信号被传输到其他电路或系统时，可能会受到传输线路质量、噪声等因素的影响，从而引起抖动。

二、降低抖动的方法为了提高时钟和定时芯片的精度，需要采取相应的措施来降低抖动。

以下是几种常见的方法：1. 选择合适的振荡器：振荡器是时钟和定时芯片的关键组件，选择合适的振荡器对降低抖动至关重要。

一般而言，TCXO（温度补偿型晶体振荡器）和OCXO（精确温度补偿型晶体振荡器）具有较高的精度和稳定性，可用于要求较高精度的领域。

2. 优化电路设计：在时钟和定时芯片的设计过程中，需要注意电路的布局、功耗管理以及环境干扰等因素，优化电路设计可以有效减少抖动问题的发生。

3. 降低干扰影响：通过合理的防护措施，例如添加滤波电容、隔离干扰源等，可以有效降低外部干扰对时钟和定时芯片的抖动影响。

4. 传输线路优化：对于需要传输时钟信号的场景，应注意优化传输线路的设计，减少噪声干扰和信号失真，从而避免抖动问题的产生。

5. 使用校准技术：校准技术可以通过对时钟和定时芯片的输出进行实时校准，从而提高其精度和稳定性。

译自： SiT-AN10007 Rev 1.2 January 2014Clock Jitter Definitions and Measurement Methods时钟抖动的定义与测量方式[译]懒兔子1 简介抖动是实际信号的一组边沿与理想信号之间的偏差（兔子：说白了，抖动就是实际情况和理想情况不一样，差别越大抖动越大）。

时钟信号的抖动通常由系统中的噪声或其他干扰因素引起。

影响因素包括热噪声、电源变化（波动）、负载的状况（负载也可以反过来影响时钟信号）、设备噪声和临近电路耦合进来的干扰。

2 抖动的分类抖动可以通过许多方式测量（不同方式测量到的抖动被分别加以定义），以下是主要的抖动分类：1. 周期抖动（Period Jitter）2. 相邻周期间的抖动（Cycle to Cycle Period Jitter）3. 长时间抖动（Long Term Jitter）4. 相位抖动（Phase Jitter）5. 单位时间间隔抖动（TIE，Time Interval Error）2.1 周期抖动周期抖动是时钟信号的实际周期长度与理想周期长度之间的偏差，测量样本为数目不定（随机）的一组周期。

如果给定一定数目的单个时钟周期，我们就可以通过测量每个周期的长度并计算平均的周期长度，以及这些时钟周期的标准差和峰峰值（peak-to-peak value）。

这里所说的标准差和峰峰值也分别被称为RMS抖动和Pk-Pk周期抖动。

许多文献将周期抖动直接定义为被测时钟周期与理想周期之间的误差。

但是真实情况下很难对理想周期进行量化。

如果我们用示波器观察一个标称100MHz的晶振，测得的平均时钟周期却可能是9.998ns，而不是理想的10ns。

所以退而求其次，通常将平均周期作为理想周期看待（兔子：因为实际周期都是在理想值周围按照一定规律分布的，如果测量时间足够长，得到的平均值就可以非常接近理想值）。

2.1.1 周期抖动的应用周期抖动对于计算数字系统的时序裕量十分有用。

相位噪声和抖动的概念及其估算方法相位噪声是指信号相位的随机变化，包括相位偏移和频率变化。

它可以由信号在频率上扩展的能量来描述。

相位噪声对于许多系统来说是非常严重的问题，因为它会导致信号失真，限制系统的精度和性能。

相位噪声可以通过将信号与参考信号进行比较来测量，通常使用频谱分析法来估算。

抖动是指信号周期性的时移变化，通常是由于时钟信号的不稳定性引起的。

抖动可以看作是相位噪声的一种特殊形式，但它更关注短期和周期性的时间偏移。

抖动可以通过测量信号上相邻周期的时间差来估算。

1.频谱分析法：这是最常用的相位噪声估算方法。

通过将信号与参考信号进行频谱分析，可以得到相位噪声的频谱密度。

频谱密度描述了信号在不同频率上的相位随机变化程度，从而提供了相位噪声的估计。

2.相位瞬时法：相位瞬时法通过观察信号上相邻采样点之间的相位差异来估算相位噪声。

它可以通过计算信号的瞬时相位和瞬时频率来获得。

3.时隙法：时隙法是一种抖动估算方法，通过测量信号在不同时钟周期上的时间差异来估计抖动。

它可以使用高精度的时钟信号对待测信号进行采样，然后利用时隙间的时间差来计算抖动。

4.皮亚诺法：皮亚诺法是一种抖动估算方法，通过测量信号在一段时间内的累积相位偏移来估计抖动。

它利用计时器和参考时钟来测量信号的周期和时钟周期之间的偏移，从而计算抖动。

以上方法只是相位噪声和抖动的估算方法中的一部分，根据不同的应用和实际需求，还可以使用其他方法来进行估算。

在实际应用中，为了获得准确的估算结果，通常需要考虑到噪声的频率范围、采样率和信号特性等因素，选择合适的估算方法和参数。

相位噪声和抖动的估算是一个相对复杂的问题，在实际应用中需要结合具体情况进行综合考虑和分析。

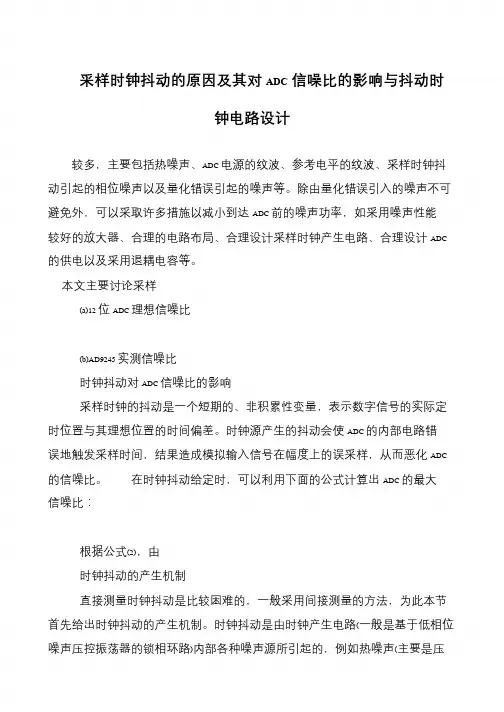

采样时钟抖动的原因及其对ADC信噪比的影响与抖动时钟电路设计较多，主要包括热噪声、ADC 电源的纹波、参考电平的纹波、采样时钟抖动引起的相位噪声以及量化错误引起的噪声等。

除由量化错误引入的噪声不可避免外，可以采取许多措施以减小到达ADC 前的噪声功率，如采用噪声性能较好的放大器、合理的电路布局、合理设计采样时钟产生电路、合理设计ADC 的供电以及采用退耦电容等。

本文主要讨论采样(a)12 位ADC 理想信噪比(b)AD9245 实测信噪比时钟抖动对ADC 信噪比的影响采样时钟的抖动是一个短期的、非积累性变量，表示数字信号的实际定时位置与其理想位置的时间偏差。

时钟源产生的抖动会使ADC 的内部电路错误地触发采样时间，结果造成模拟输入信号在幅度上的误采样，从而恶化ADC 的信噪比。

在时钟抖动给定时，可以利用下面的公式计算出ADC 的最大信噪比：根据公式(2)，由时钟抖动的产生机制直接测量时钟抖动是比较困难的，一般采用间接测量的方法，为此本节首先给出时钟抖动的产生机制。

时钟抖动是由时钟产生电路(一般是基于低相位噪声压控振荡器的锁相环路)内部各种噪声源所引起的，例如热噪声(主要是压控振荡器输出信号的热噪声基底)、相位噪声和杂散噪声等，理论分析表明：当所需产生的频率较高时，相位噪声和杂散噪声对时钟抖动的恶化并不明显。

一般来说，VCO 输出级放大器的热噪声基底可以看成有限带宽的高斯白噪声，其有效带宽大约为工作频率的两倍。

当VCO 正确地调谐到需要的输出频率时，噪声基底对抖动的影响可以用下面的公式计算：式中f0 是振荡器的中心频率，f 表示相对于中心频率的偏移，L(f)是在频率偏移f 处的相位噪声(单位是dBc/Hz)。

为了进一步改进系统的性能，人们往往在VCO 的输出端使用一个频率响应类似于带通滤波器的功率匹配网络，这对带宽外的噪声有一定的衰减作用。

这样，就能够利用从0 Hz 到f0 区间内的积分估算最差情况下的噪声，该范围以外的噪声被大大削弱，可以忽略，因为从0 到f0 范围内的噪声基底是平滑的，L(f)可视为常数，于是公式(3)简化为：故由噪声基底引起的边沿时钟抖动为：理论上可以认为从锁相环路输出信号的相位噪声特性同VCO 特性基本一致，但实际的锁相电路会引入一定的噪声，而VCO 输出放大器也会使产生的时钟信号的相位噪声特性变差。

时钟抖动测试方法
时钟抖动测试是一种用于测试时钟稳定性的方法。

时钟抖动是指时钟
信号在短时间内发生的微小波动，这种波动可能会导致系统出现错误。

因此，时钟抖动测试对于保证系统的稳定性和可靠性非常重要。

时钟抖动测试的方法有很多种，下面介绍一种常用的方法：
1. 准备测试设备：需要一台高精度的频率计和一台信号发生器。

2. 设置信号发生器：将信号发生器的频率设置为需要测试的时钟频率，并将输出信号连接到频率计上。

3. 测量时钟频率：使用频率计测量时钟的频率，并记录下来。

4. 生成测试信号：使用信号发生器生成一个频率为1Hz的正弦波信号，并将其连接到示波器上。

5. 观察示波器波形：在示波器上观察正弦波信号的波形，如果波形出
现了明显的抖动，则说明时钟存在抖动问题。

6. 分析测试结果：根据示波器上观察到的波形，可以分析出时钟的抖
动情况。

如果抖动很小，则说明时钟稳定性较好；如果抖动较大，则需要进一步调整时钟频率或者更换时钟源。

需要注意的是，时钟抖动测试需要在实验室等稳定的环境下进行，避免外界干扰对测试结果的影响。

此外，测试时钟的频率应该尽量接近实际使用时钟的频率，以保证测试结果的准确性。

总之，时钟抖动测试是一项非常重要的测试工作，可以帮助我们保证系统的稳定性和可靠性。

通过上述方法进行测试，可以有效地检测时钟抖动问题，并及时采取措施进行调整，从而提高系统的性能和可靠性。

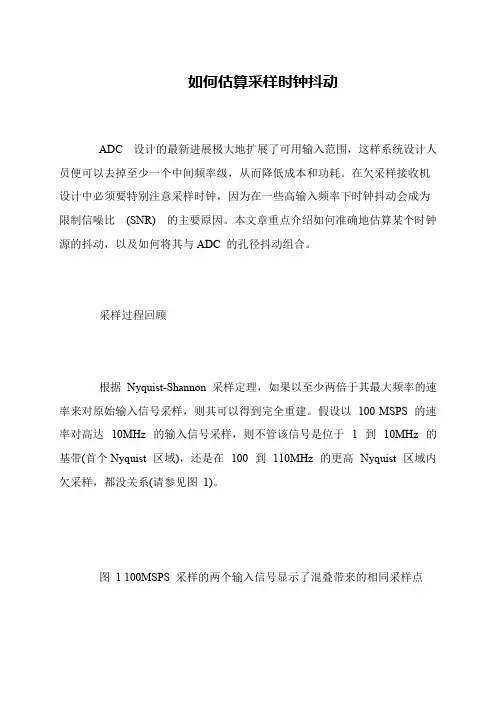

如何估算采样时钟抖动
ADC 设计的最新进展极大地扩展了可用输入范围，这样系统设计人员便可以去掉至少一个中间频率级，从而降低成本和功耗。

在欠采样接收机设计中必须要特别注意采样时钟，因为在一些高输入频率下时钟抖动会成为限制信噪比(SNR) 的主要原因。

本文章重点介绍如何准确地估算某个时钟源的抖动，以及如何将其与ADC 的孔径抖动组合。

采样过程回顾
根据Nyquist-Shannon 采样定理，如果以至少两倍于其最大频率的速率来对原始输入信号采样，则其可以得到完全重建。

假设以100 MSPS 的速率对高达10MHz 的输入信号采样，则不管该信号是位于 1 到10MHz 的基带(首个Nyquist 区域)，还是在100 到110MHz 的更高Nyquist 区域内欠采样，都没关系(请参见图1)。

图1 100MSPS 采样的两个输入信号显示了混叠带来的相同采样点 。

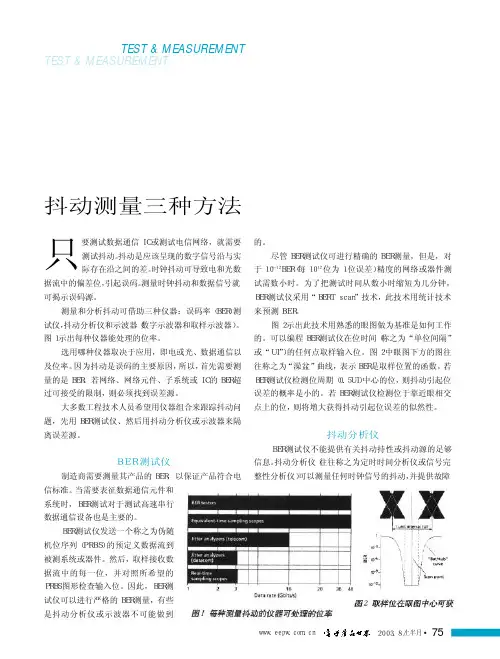

TEST & MEASUREMENT75TEST & MEASUREMENTｗｗｗ．ｅｅｐｗ．ｃｏｍ．ｃｎ ２００３．８／上半月测试测量抖动测量三种方法图１ 每种测量抖动的仪器可处理的位率图２ 取样位在眼图中心可获只要测试数据通信ＩＣ或测试电信网络，就需要测试抖动。

抖动是应该呈现的数字信号沿与实际存在沿之间的差。

时钟抖动可导致电和光数据流中的偏差位，引起误码。

测量时钟抖动和数据信号就可揭示误码源。

测量和分析抖动可借助三种仪器：误码率（ＢＥＲ）测试仪，抖动分析仪和示波器（数字示波器和取样示波器）。

图１示出每种仪器能处理的位率。

选用哪种仪器取决于应用，即电或光、数据通信以及位率。

因为抖动是误码的主要原因，所以，首先需要测量的是ＢＥＲ。

若网络、网络元件、子系统或ＩＣ的ＢＥＲ超过可接受的限制，则必须找到误差源。

大多数工程技术人员希望用仪器组合来跟踪抖动问题，先用ＢＥＲ测试仪、然后用抖动分析仪或示波器来隔离误差源。

ＢＥＲ测试仪制造商需要测量其产品的ＢＥＲ，以保证产品符合电信标准。

当需要表征数据通信元件和系统时，ＢＥＲ测试对于测试高速串行数据通信设备也是主要的。

ＢＥＲ测试仪发送一个称之为伪随机位序列（ＰＲＢＳ）的预定义数据流到被测系统或器件。

然后，取样接收数据流中的每一位，并对照所希望的ＰＲＢＳ图形检查输入位。

因此，ＢＥＲ测试仪可以进行严格的ＢＥＲ测量，有些是抖动分析仪或示波器不可能做到的。

尽管ＢＥＲ测试仪可进行精确的ＢＥＲ测量，但是，对于１０－１２ＢＥＲ（每１０１２位为１位误差）精度的网络或器件测试需数小时。

为了把测试时间从数小时缩短为几分钟，ＢＥＲ测试仪采用“ＢＥＲＴ　ｓｃａｎ”技术，此技术用统计技术来预测ＢＥＲ。

图２示出此技术用熟悉的眼图做为基准是如何工作的。

可以编程ＢＥＲ测试仪在位时间（称之为“单位间隔”或“ＵＩ”）的任何点取样输入位。

图２中眼图下方的图往往称之为“澡盆”曲线，表示ＢＥＲ是取样位置的函数。

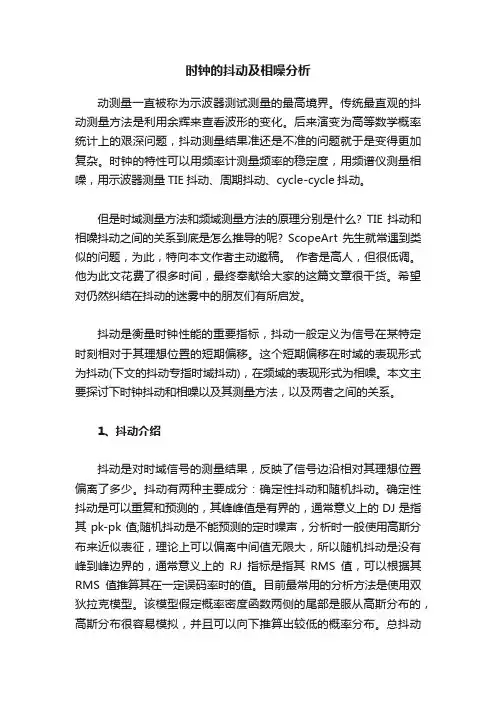

时钟的抖动及相噪分析动测量一直被称为示波器测试测量的最高境界。

传统最直观的抖动测量方法是利用余辉来查看波形的变化。

后来演变为高等数学概率统计上的艰深问题，抖动测量结果准还是不准的问题就于是变得更加复杂。

时钟的特性可以用频率计测量频率的稳定度，用频谱仪测量相噪，用示波器测量TIE抖动、周期抖动、cycle-cycle抖动。

但是时域测量方法和频域测量方法的原理分别是什么? TIE抖动和相噪抖动之间的关系到底是怎么推导的呢? ScopeArt先生就常遇到类似的问题，为此，特向本文作者主动邀稿。

作者是高人，但很低调。

他为此文花费了很多时间，最终奉献给大家的这篇文章很干货。

希望对仍然纠结在抖动的迷雾中的朋友们有所启发。

抖动是衡量时钟性能的重要指标，抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。

这个短期偏移在时域的表现形式为抖动(下文的抖动专指时域抖动)，在频域的表现形式为相噪。

本文主要探讨下时钟抖动和相噪以及其测量方法，以及两者之间的关系。

1、抖动介绍抖动是对时域信号的测量结果，反映了信号边沿相对其理想位置偏离了多少。

抖动有两种主要成分：确定性抖动和随机抖动。

确定性抖动是可以重复和预测的，其峰峰值是有界的，通常意义上的DJ是指其pk-pk值;随机抖动是不能预测的定时噪声，分析时一般使用高斯分布来近似表征，理论上可以偏离中间值无限大，所以随机抖动是没有峰到峰边界的，通常意义上的RJ指标是指其RMS值，可以根据其RMS值推算其在一定误码率时的值。

目前最常用的分析方法是使用双狄拉克模型。

该模型假定概率密度函数两侧的尾部是服从高斯分布的，高斯分布很容易模拟，并且可以向下推算出较低的概率分布。

总抖动是RJ和DJ概率密度函数的卷积。

但是，业界对于高斯分布能否精确地描绘随机抖动直方图的尾部还存在争议。

真正的随机抖动是遵守高斯分布的，但实际的测量中多个低幅度的DJ会卷积到一个分布函数，这导致测量出的概率密度分布的中心接近高斯分布，而尾部却夹杂了一些DJ。

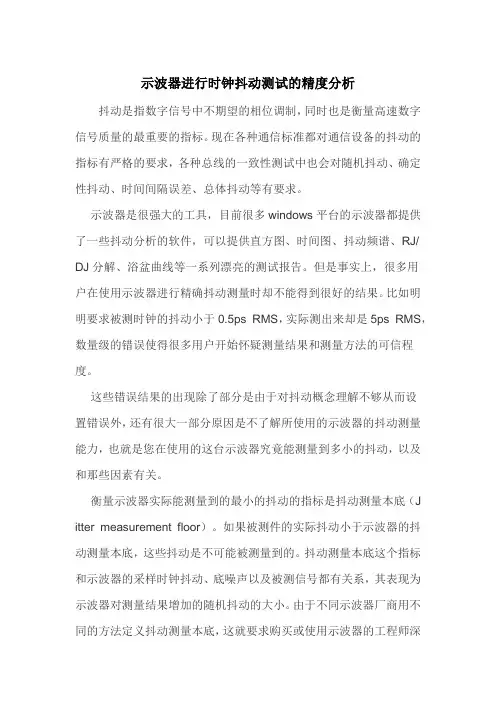

示波器进行时钟抖动测试的精度分析抖动是指数字信号中不期望的相位调制，同时也是衡量高速数字信号质量的最重要的指标。

现在各种通信标准都对通信设备的抖动的指标有严格的要求，各种总线的一致性测试中也会对随机抖动、确定性抖动、时间间隔误差、总体抖动等有要求。

示波器是很强大的工具，目前很多windows平台的示波器都提供了一些抖动分析的软件，可以提供直方图、时间图、抖动频谱、RJ/ DJ分解、浴盆曲线等一系列漂亮的测试报告。

但是事实上，很多用户在使用示波器进行精确抖动测量时却不能得到很好的结果。

比如明明要求被测时钟的抖动小于0.5ps RMS，实际测出来却是5ps RMS，数量级的错误使得很多用户开始怀疑测量结果和测量方法的可信程度。

这些错误结果的出现除了部分是由于对抖动概念理解不够从而设置错误外，还有很大一部分原因是不了解所使用的示波器的抖动测量能力，也就是您在使用的这台示波器究竟能测量到多小的抖动，以及和那些因素有关。

衡量示波器实际能测量到的最小的抖动的指标是抖动测量本底（J itter measurement floor）。

如果被测件的实际抖动小于示波器的抖动测量本底，这些抖动是不可能被测量到的。

抖动测量本底这个指标和示波器的采样时钟抖动、底噪声以及被测信号都有关系，其表现为示波器对测量结果增加的随机抖动的大小。

由于不同示波器厂商用不同的方法定义抖动测量本底，这就要求购买或使用示波器的工程师深入理解不同指标定义的含义。

通常用来衡量示波器抖动测量能力的指标有2个：固有抖动（Int rinsic Jitter）和抖动测量本底（Jitter Measurement Floor）。

这2个指标间有关系但又不完全一样，下面就来解释一下。

1、固有抖动示波器的固有抖动，有时又叫采样时钟抖动，是指由于示波器内部采样时钟误差所造成的抖动。

由于现在高带宽示波器的采样时钟频率都非常高，可高达80G/s或者更高，因此要保证每一个实际的采样点都落在其应该在的理想位置是个非常有挑战性的工作。

时钟的抖动测量与分析时钟抖动的分类与定义时钟抖动通常分为时间间隔误差（Time Interval Error，简称TIE），周期抖动（Period Jitter）和相邻周期抖动（cycle to cycle jitter）三种抖动。

TIE又称为phase jitter，是信号在电平转换时，其边沿与理想时间位置的偏移量。

理想时间位置可以从待测试时钟中恢复，或来自于其他参考时钟。

Period Jitter是多个周期内对时钟周期的变化进行统计与测量的结果。

Cycle to cycle jitter是时钟相邻周期的周期差值进行统计与测量的结果。

对于每一种时钟抖动进行统计和测量，可以得到其抖动的峰峰值和RMS值（有效值），峰峰值是所有样本中的抖动的最大值减去最小值，而RMS值是所有样本统计后的标准偏差。

如下图1为某100M时钟的TIE、Period Jitter、Cycle to Cycle jitter的峰峰值和RMS值的计算方法。

图1：三种时钟抖动的计算方法时钟抖动的应用范围在三种时钟抖动中，在不同的应用范围需要重点测量与分析某类时钟抖动。

TIE抖动是最常用的抖动指标，在很多芯片的数据手册上通常都规定了时钟TIE抖动的要求。

对于串行收发器的参考时钟，通常测量其TIE抖动。

如下图2所示，在2.5Gbps的串行收发器芯片的发送端，参考时钟为100MHz，锁相环25倍频到2.5GHz后，为Serializer（并行转串行电路）提供时钟。

当参考时钟抖动减小时，TX输出的串行数据的抖动随之减小，因此，需要测量该参考时钟的TIE抖动。

另外，用于射频电路的时钟通常也需测量其TIE抖动（相位抖动）。

在并行总线系统中，通常重点关注period jitter和cycle to cycle jitter。

比如在共同时钟总线（common clock bus）中（如图3所示），完整的数据传输需要两个时钟脉冲，第一个脉冲用于把数据锁存到发送芯片的IO Buffer，第二个脉冲将数据锁存到接收芯片中，在一个时钟周期内让数据从发送端传送到接收端，当发送端到接收端传输延迟（flight time）过大时，数据的建立时间不够，传输延迟过小时，数据的保持时间不够；同理，当这一个时钟的周期值偏大时，保持时间不够；周期值偏小时，建立时间不够。

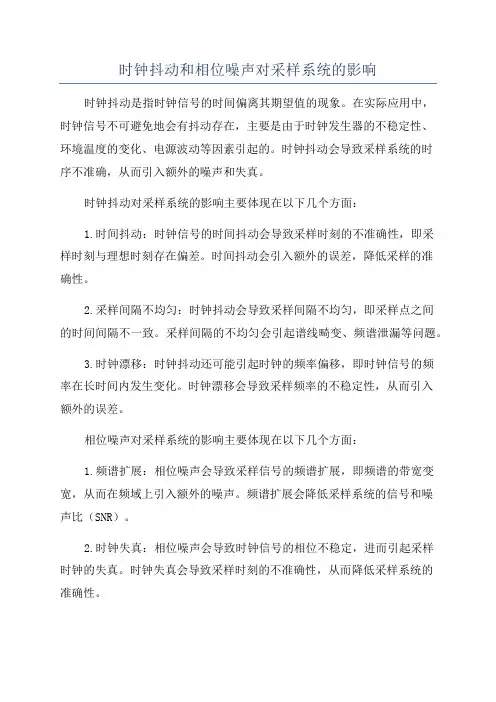

时钟抖动和相位噪声对采样系统的影响时钟抖动是指时钟信号的时间偏离其期望值的现象。

在实际应用中，时钟信号不可避免地会有抖动存在，主要是由于时钟发生器的不稳定性、环境温度的变化、电源波动等因素引起的。

时钟抖动会导致采样系统的时序不准确，从而引入额外的噪声和失真。

时钟抖动对采样系统的影响主要体现在以下几个方面：1.时间抖动：时钟信号的时间抖动会导致采样时刻的不准确性，即采样时刻与理想时刻存在偏差。

时间抖动会引入额外的误差，降低采样的准确性。

2.采样间隔不均匀：时钟抖动会导致采样间隔不均匀，即采样点之间的时间间隔不一致。

采样间隔的不均匀会引起谱线畸变、频谱泄漏等问题。

3.时钟漂移：时钟抖动还可能引起时钟的频率偏移，即时钟信号的频率在长时间内发生变化。

时钟漂移会导致采样频率的不稳定性，从而引入额外的误差。

相位噪声对采样系统的影响主要体现在以下几个方面：1.频谱扩展：相位噪声会导致采样信号的频谱扩展，即频谱的带宽变宽，从而在频域上引入额外的噪声。

频谱扩展会降低采样系统的信号和噪声比（SNR）。

2.时钟失真：相位噪声会导致时钟信号的相位不稳定，进而引起采样时钟的失真。

时钟失真会导致采样时刻的不准确性，从而降低采样系统的准确性。

3.时钟频偏：相位噪声还可能引起时钟信号的频率偏移，即时钟信号的频率在短时间内产生变化。

时钟频偏会导致采样频率的不稳定性，进而影响采样信号的恢复和重构。

针对时钟抖动和相位噪声对采样系统的影响，有一些常见的解决方法和技术可以应用：1.时钟抖动：可以采用外部稳定的时钟源，如石英晶体振荡器，来提供准确的时钟信号。

此外，也可以采用时钟同步和校准的技术，通过校准时钟源的偏差和抖动，以保证采样系统的时序准确性。

2.相位锁定环（PLL）：相位锁定环是一种常用的技术，用于减小时钟信号的相位噪声。

相位锁定环通过对时钟信号的频率和相位进行反馈调整，使得时钟信号的相位模糊和频谱扩展得到减小。

3.数字滤波器：可以采用数字滤波器来抑制时钟抖动和相位噪声对采样信号的影响。

译自： SiT-AN10007 Rev 1.2 January 2014Clock Jitter Definitions and Measurement Methods时钟抖动的定义与测量方式[译]懒兔子1 简介抖动是实际信号的一组边沿与理想信号之间的偏差（兔子：说白了，抖动就是实际情况和理想情况不一样，差别越大抖动越大）。

时钟信号的抖动通常由系统中的噪声或其他干扰因素引起。

影响因素包括热噪声、电源变化（波动）、负载的状况（负载也可以反过来影响时钟信号）、设备噪声和临近电路耦合进来的干扰。

2 抖动的分类抖动可以通过许多方式测量（不同方式测量到的抖动被分别加以定义），以下是主要的抖动分类：1. 周期抖动（Period Jitter）2. 相邻周期间的抖动（Cycle to Cycle Period Jitter）3. 长时间抖动（Long Term Jitter）4. 相位抖动（Phase Jitter）5. 单位时间间隔抖动（TIE，Time Interval Error）2.1 周期抖动周期抖动是时钟信号的实际周期长度与理想周期长度之间的偏差，测量样本为数目不定（随机）的一组周期。

如果给定一定数目的单个时钟周期，我们就可以通过测量每个周期的长度并计算平均的周期长度，以及这些时钟周期的标准差和峰峰值（peak-to-peak value）。

这里所说的标准差和峰峰值也分别被称为RMS抖动和Pk-Pk周期抖动。

许多文献将周期抖动直接定义为被测时钟周期与理想周期之间的误差。

但是真实情况下很难对理想周期进行量化。

如果我们用示波器观察一个标称100MHz的晶振，测得的平均时钟周期却可能是9.998ns，而不是理想的10ns。

所以退而求其次，通常将平均周期作为理想周期看待（兔子：因为实际周期都是在理想值周围按照一定规律分布的，如果测量时间足够长，得到的平均值就可以非常接近理想值）。

2.1.1 周期抖动的应用周期抖动对于计算数字系统的时序裕量十分有用。

如何解决通信技术中的时钟抖动时钟抖动是通信技术中一个重要的问题，它可以影响到通信设备之间的数据传输效果。

为了解决这个问题，需要采取一系列的措施来保证通信系统的稳定性和可靠性。

本文将介绍如何解决通信技术中的时钟抖动问题。

首先，我们需要了解时钟抖动的原因。

时钟抖动是由于通信设备之间的时钟不完全同步所引起的。

在通信系统中，每个设备都有自己的时钟，这些时钟在运行过程中会有微小的差异，导致时钟信号不完全同步。

这种时钟抖动会导致数据在传输过程中的时序不准确，从而影响到通信质量。

为了解决时钟抖动问题，可以采取以下几个方面的措施：1. 使用精确的时钟源：选择一个具有高精度和稳定性的时钟源，可以减少时钟抖动的产生。

例如，使用GPS定位系统提供的时间信号，可以保证时钟的精确同步。

2. 技术补偿：通过技术手段对时钟抖动进行补偿，使数据传输过程中的时序变得更加准确。

这包括采用时钟同步算法、抖动校准技术等。

例如，采用PLL（锁相环）技术可以对时钟抖动进行补偿，使时钟信号更加稳定。

此外，还可以采用均衡、插帧和冗余技术来纠正时钟抖动导致的数据错误。

3. 优化硬件设计：在通信设备的硬件设计中，可以采取一些优化措施来减少时钟抖动的产生。

例如，在电路板的布局和设计过程中，避免时钟信号的串扰和干扰，采用高品质的时钟发生器和滤波器等。

4. 网络优化：在通信网络的设计和优化中，可以采取一些策略来减少时钟抖动的影响。

例如，合理规划网络拓扑结构，减少数据传输的延迟和抖动；使用更高带宽、更低延迟的网络设备等。

5. 定期校准和监测：定期对通信设备的时钟进行校准和监测，可以确保时钟的精确同步和稳定性。

这可以通过使用网络时间协议（NTP）或其他时钟同步协议来实现。

总结起来，解决通信技术中的时钟抖动问题需要从多个方面入手，包括选择精确的时钟源、采用技术补偿和优化硬件设计等。

此外，网络优化和定期校准也是解决时钟抖动问题的有效手段。

通过综合应用这些措施，可以有效降低时钟抖动对通信系统的影响，提高通信质量和可靠性。

时钟的抖动测量与分析时钟抖动的分类与定义时钟抖动通常分为时间间隔误差（Time Interval Error，简称TIE），周期抖动（Period Jitter）和相邻周期抖动（cycle to cycle jitter）三种抖动。

TIE又称为phase jitter，是信号在电平转换时，其边沿与理想时间位置的偏移量。

理想时间位置可以从待测试时钟中恢复，或来自于其他参考时钟。

Period Jitter是多个周期内对时钟周期的变化进行统计与测量的结果。

Cycle to cycle jitter是时钟相邻周期的周期差值进行统计与测量的结果。

对于每一种时钟抖动进行统计和测量，可以得到其抖动的峰峰值和RMS值（有效值），峰峰值是所有样本中的抖动的最大值减去最小值，而RMS值是所有样本统计后的标准偏差。

如下图1为某100M时钟的TIE、Period Jitter、Cycle to Cycle jitter的峰峰值和RMS值的计算方法。

图1：三种时钟抖动的计算方法时钟抖动的应用范围在三种时钟抖动中，在不同的应用范围需要重点测量与分析某类时钟抖动。

TIE抖动是最常用的抖动指标，在很多芯片的数据手册上通常都规定了时钟TIE抖动的要求。

对于串行收发器的参考时钟，通常测量其TIE抖动。

如下图2所示，在2.5Gbps的串行收发器芯片的发送端，参考时钟为100MHz，锁相环25倍频到2.5GHz后，为Serializer（并行转串行电路）提供时钟。

当参考时钟抖动减小时，TX输出的串行数据的抖动随之减小，因此，需要测量该参考时钟的TIE抖动。

另外，用于射频电路的时钟通常也需测量其TIE抖动（相位抖动）。

在并行总线系统中，通常重点关注period jitter和cycle to cycle jitter。

比如在共同时钟总线（common clock bus）中（如图3所示），完整的数据传输需要两个时钟脉冲，第一个脉冲用于把数据锁存到发送芯片的IO Buffer，第二个脉冲将数据锁存到接收芯片中，在一个时钟周期内让数据从发送端传送到接收端，当发送端到接收端传输延迟（flight time）过大时，数据的建立时间不够，传输延迟过小时，数据的保持时间不够；同理，当这一个时钟的周期值偏大时，保持时间不够；周期值偏小时，建立时间不够。

时钟抖动定义与测量方法引言以5G无线技术、电动汽车和先进移动设备为代表的应用大趋势正影响着全球社会，并将重塑未来的各个产业。

这些大趋势为电子产品，尤其是传感器和MEMS，提供了巨大的商机。

SiTime作为MEMS时钟解决方案的领先供应商，已经出货超过20亿颗MEMS时钟器件，拥有超过90％的MEMS时钟器件市场份额.。

SiTime的使命是为5G通讯、移动物联网、汽车和工业市场的客户解决最具挑战的时钟问题。

1、抖动的定义今天我们就来聊聊时钟抖动的定义与测量方法抖动是时钟信号边沿事件的时间点集合相对于其理想值的离散时序变量。

时钟信号中的抖动通常是由系统中的噪声或其他干扰导致的。

具体因素包括热噪声、电源变化、负载条件、器件噪声以及相邻电路耦合的干扰等。

2、抖动类型时钟信号抖动定义有多种主要如下：周期抖动(Period Jitter）相邻周期抖动(Cycle to Cycle Period Jitter)长期抖动 (Long Term Jitter)相位抖动 (Phase Jitter)时间间隔误差 (Time Interval Error or TIE)2.1 周期抖动周期抖动是时钟信号的周期时间相对于一定数量、随机选定的理想时钟信号周期的偏差。

如果我们能对一定数量的时钟周期进行测量，就可以计算出这一段时间测量窗口内的平均时钟周期以及其标准偏差与峰峰值。

我们通常将标准偏差和峰峰值分别称作RMS 值和Pk-Pk 周期抖动。

许多已发表的文献中往往将周期抖动定义为测得的时钟周期与理想周期之间的差异，但在实际应用中，想要量化理想周期往往有困难。

如果用示波器观察设定频率为 100 MHz 的振荡器的输出，测得的平均周期可能是9.998 ns，而非理想周期的10 ns。

因此，在实际测量中可将测量时间窗口内的平均周期视为理想周期。

2.1.1 周期抖动应用周期抖动在数字系统中的时序冗余度计算方面非常实用。

例如，在一个基于微处理器的系统中，处理器在时钟上升之前需要 1 ns的数据建立时间。

时钟抖动时域分析（二）引言本系列文章共三个部分，第 1 部分重点介绍了如何准确地估算某个时钟源的抖动，并将其与ADC 的孔径抖动组合。

在本文即第 2 部分中，这种组合抖动将用于计算ADC 的信噪比(SNR)，之后将其与实际测量情况进行比较。

滤波采样时钟测量我们做了一个试验，目的是检查测得时钟相位噪声与提取自ADC 测得SNR 的时钟抖动的匹配程度。

如图11 所示，一个使用Toyocom 491.52-MHz VCXO 的TI CDCE72010 用于产生122.88-MHz 采样时钟，同时我们利用Agilent 的E5052A 来对滤波相位噪声输出进行测量。

利用一个SNR 主要受限于采样时钟抖动的输入频率对两种不同的TI 数据转换器（ADS54RF63 和ADS5483）进行评估。

快速傅里叶变换(FFT) 的大小为131000 点。

图11 滤波后时钟相关性测试装置结构图12 所示曲线图描述了滤波后CDCE72010 LVCMOS 输出的测得输出相位噪声。

131000 点的FFT 大小将低积分带宽设定为~500 Hz。

积分上限由带通滤波器设定，其影响在相位噪声曲线图中清晰可见。

超出曲线图所示带通滤波器限制的相位噪声为E5052A 的噪声底限，不应包括在抖动计算中。

滤波后相位噪声输出的积分带来~90 fs 的时钟抖动。

图12 滤波后时钟的测得相位噪声接下来，我们建立起了热噪声基线。

我们直接从~35 fs 抖动的时钟源生成器使用滤波后采样时钟对两种ADC 采样，而CDCE72010 被绕过了。

将输入频率设定为10 MHz，预计对时钟抖动SNR 无影响。

然后，通过增加输入频率至SNR 主要为抖动限制的频率，确定每个ADC 的孔径抖动。

由于采样时。
