LED路灯规格参数汇总和照度计算一、LED路灯规格参数汇总：1.功率：LED路灯的功率通常以瓦特（W）为单位表示，一般有30W、50W、100W、150W、200W等多种规格可选。
3. 光效：光效是指LED路灯的光通量与功率的比值，以流明/瓦特（lm/W）为单位表示。
光效越高，说明灯具发光效果越好，能够更有效地利用能源。
常见的LED路灯光效为100lm/W、120lm/W、150lm/W等。
4.色温：色温是指光源的颜色偏暖或偏冷的程度，以开尔文（K）为单位表示。
一般LED路灯良好的色温范围为3000K-6500K，其中3000K为暖白色，4000K为自然白色，5000K-6500K为冷白色。
5.色坐标：色坐标是描述颜色在CIE色度图中位置的数值，用于表示光的色彩。
常见的色坐标有x、y、u'、v'等。
6.显色指数：显色指数是描述光源对物体真实颜色还原能力的指标，以Ra为单位表示，数值越高，表示光源还原颜色的能力越好。
一般LED 路灯的显色指数在70以上，有些高品质的LED路灯可以达到80以上。
7.光分布曲线：LED路灯的光分布曲线用于描述光的亮度在空间中的分布情况，常见的分布曲线有对称型、非对称型、双向对称型等，用以适应不同的照明要求。
二、LED路灯照度计算：照度是用来衡量光照强度的物理量，以勒克斯（lux）为单位表示。
LED路灯的照度计算可以根据照明的需求和环境条件进行。
一般而言，LED路灯在城市道路上的照度要求为10-20lux，城市主干道和高速公路的照度要求为15-40lux，而特殊场所如广场、体育场等的照度要求则更高，通常为100-500lux。
常见的照度计算公式为：E = Φ / A，其中E为照度（lux），Φ为灯具光通量（lm），A为受照面积（平方米）。
为了更准确地计算照度，需要考虑灯具的光分布曲线、灯具的安装位置和角度，以及环境中的遮挡物等因素。
以上是LED路灯规格参数的汇总和照度计算的相关内容，LED路灯的选择和设计需根据实际需求和环境条件进行合理的选择。
LED投光灯的参数和特征文章简介：一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用目前尚没有达到功能照明之用，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。
二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率L本文关键词：景观照明技术应用行业芯片景观照明控制颜色LED技术LED设计一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用(目前尚没有达到功能照明之用)，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。
二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率LED管(每个LED管会带有一个由PMMA制成的高光效透镜，其主要功用是二次分配LED管发出的光)，也有少数公司因为散热技术处理得好，而选用了3W甚至更高功率的LED管，目前，我所了解到的大概有1W、3W、8W、12W、18W、36W等几种功率形式，因为都得考虑到一个散热因素，故而每个大功率LED投光灯都会配有一个散热装置(常用的为铝制)，散热装置的大小取决于LED 管功率的大小，这或多或少也给LED投光灯的外形设计带来了些许不便，纵观整个行业，受价格、光效及全民认知度等多方面因素的影响，大功率LED投光灯的应用并不太广，但这种状况正在慢慢改变，国内已有很多工程(如珠江两岸亮化、厦门中山路亮化工程等)应用了大功率LED投光灯。
三、LED投光灯控制形式：LED投光灯有外控和内控两种控制方式，内控无需外接控制器可以内置多种变化模式(最多可达六种)，而外控则要配置外控控制器方可实现颜色变化，目前市面上的应用还是以外控居多。
四、主要的应用场合及可实现的效果：LED投光灯通过内置微芯片的控制，在小型工程应用场合中，可无控制器使用，能实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果，也可以通过DMX 的控制，实现追逐、扫描等效果。
【名称】：50W大功率投光灯型号：MH-CHX-136
【材料】：压铸铝
【芯片】：台湾晶元尺寸：290*240*150
【颜色】：正白或暖白(可定做红、蓝、绿、黄，七彩RGB) 显色指数：＞75
【电压】：24V 110V 220V（默认为220V）
【功率】：50W（LED数量：1颗）色温：3000-6500（K）【质保】：2年防水等级：IP65
【寿命】：五万小时以上工作温度：-40℃—55℃
【光通量】：4500-5000（LM）工作频率：50~60（Hz）
应用范围：
（一）适用于商场、展示厅、展柜、橱柜、博物馆等场合，可与筒灯、壁灯、轨道灯等配套使用。
家庭照明、装饰、客厅、卧室、壁灯、台灯、卫生间、阳台、厨房、顶灯、吧台、庭院、私家园林、景观照明。
（二）学校、医院、工厂、办公室、商厦、写字楼、用于伏案工作的台灯，走廊、楼梯照明。
led灯具的主要参数LED灯具的主要参数是指影响LED灯具性能和亮度的关键参数。
下面将从功率、亮度、色温、色彩指数、寿命、光束角度等多个方面介绍LED灯具的主要参数。
1. 功率LED灯具的功率是指其消耗的电力。
通常以瓦特（W）为单位表示。
功率越高，LED灯具发出的光线越亮。
但是功率过高会导致能耗增加，因此在选择LED灯具时需要根据实际需要和节能要求来确定合适的功率。
2. 亮度LED灯具的亮度是指其发出的光线强度。
以流明（lm）为单位表示。
亮度决定了LED灯具的照明效果，同时也与功率相关。
一般来说，LED灯具的亮度越高，照明效果越好。
但是需要根据具体使用场景和需求来选择合适的亮度。
3. 色温色温是指LED灯具发出的光线的颜色。
以开尔文（K）为单位表示。
LED灯具的色温分为冷光和暖光两种。
冷光色温较高，一般在5000K以上，发出的光线偏蓝色；暖光色温较低，一般在3000K 以下，发出的光线偏黄色。
根据不同的场景和需求，选择合适的色温可以营造出不同的氛围和灯光效果。
4. 色彩指数色彩指数（CRI）是衡量LED灯具还原物体真实颜色能力的参数。
以百分比表示，最高为100。
色彩指数越高，LED灯具还原物体颜色的能力越好。
因此，在需要准确还原物体颜色的场景，如美术馆、展览厅等，选择色彩指数较高的LED灯具尤为重要。
5. 寿命寿命是指LED灯具的使用寿命。
一般以小时（h）为单位表示。
LED灯具的寿命受到多个因素的影响，如使用环境、温度、驱动电流等。
一般来说，LED灯具的寿命在2万小时以上，远远超过传统灯具的寿命。
因此，选择寿命较长的LED灯具可以减少更换灯具的频率和维修成本。
6. 光束角度光束角度是指LED灯具发出的光线的散发范围。
以角度（°）表示。
光束角度的大小直接影响到LED灯具的照射范围和照明效果。
一般来说，光束角度较小的LED灯具发出的光线较为集中，适用于局部照明；光束角度较大的LED灯具发出的光线较为散射，适用于整体照明。

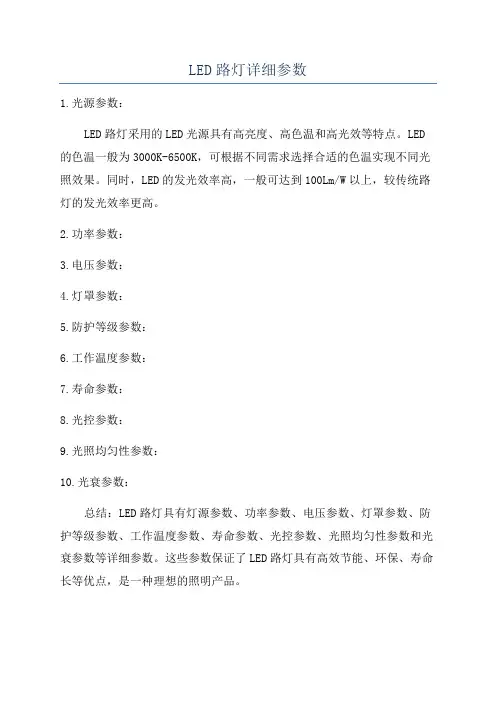

LED路灯详细参数
1.光源参数：
LED路灯采用的LED光源具有高亮度、高色温和高光效等特点。
LED 的色温一般为3000K-6500K，可根据不同需求选择合适的色温实现不同光照效果。
同时，LED的发光效率高，一般可达到100Lm/W以上，较传统路灯的发光效率更高。
2.功率参数：
3.电压参数：
4.灯罩参数：
5.防护等级参数：
6.工作温度参数：
7.寿命参数：
8.光控参数：
9.光照均匀性参数：
10.光衰参数：
总结：LED路灯具有灯源参数、功率参数、电压参数、灯罩参数、防护等级参数、工作温度参数、寿命参数、光控参数、光照均匀性参数和光衰参数等详细参数。
这些参数保证了LED路灯具有高效节能、环保、寿命长等优点，是一种理想的照明产品。
LED 投光灯规格书客户代码:品名: LED 150W投光灯规格: L425 * W325 * H190mm送样日期: 2014年6月30日本厂型号: HTG06150档案号:送样数量:承认书份数: 1份客户承认核准制作一.产品材质：高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；大功率LED 光源；搭配高效率恒流电源.二.适用场所：主要用于户外投光照明、建筑物外墙、港口码头等，户外广告。
厂区、体育馆、停车场、广场、码头、工地、广告牌、桥梁、江河堤岸、园林、景观、庭院、草坪、池塘以及其他夜景亮化、照明的场所。
三、特点：1.采用集成大功率LED（50W）作为光源。
运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片。
2.散热器与灯壳一体化设计，LED 直接与外壳紧密相接，通过外壳散热翼与空气对流散热，充分保证了LED灯的使用寿命。
3.灯壳采用铝合金压铸成型，可以有效的散热和防水、防尘。
灯具表面进行了耐紫外线抗腐蚀处理，整体灯具达到P65 标准。
4.采用单体椭圆反射腔配合球状弧面来设计，针对性地将LED 发出的光控制在需要的范围内，提高了灯具出光效果的均匀性和光能的利用率，更能凸显LED泛光灯节能优点。
与传统的纳灯相比，可节电70%以上.5.无不良眩光、无频闪。
消除了普通灯不良眩光引起的刺眼、视觉疲劳与视线干扰。
6.启动无延时，通电即亮，无需等待，消除了传统灯具长时间的启动过程。
7.绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。
四、投光灯技术参数产品图和配光图：产品功率150W总功率功率168WLED 初始光通量15000lm整灯维持光通量13500lm相关色温暖白3200K 正白6500K显色指数暧白:＞70正白＞80配光曲线矩形光斑发光角度140度理论光衰＜10%（20000小时）输入电压AC85V-265V（50~60Hz）工作电压DC 30V结点温度50-70度整灯光郊＞88%功率因素＞0.95防护等级IP65尺寸L425*W325*H190mm净重8.5公斤材质优质压铸铝+钢化玻璃工作环境温度：-40℃—50℃湿度：10%—90%电源连接线棕色L火线蓝色 N零线黄色或黄绿G地线五、使用说明1.产品使用工作电压：AC 85V～265V 50/60Hz。
LED 投光灯说明书LED投光灯是本公司新开发的一种新型集光照明灯具，该灯采用铝合金压铸底壳，进口材料面罩，超高亮度LED光源，具有外观时尚，坚固可靠，防水防尘，亮度高，光线柔和，节能环保等特点。
灯具特点：灯具特点1、单色性好，光线柔和，发光效率高。
2、冷光源、无热幅射、无有害金属汞、绿色环保。
3、功率低、耗电小、寿命长、稳定性好、可靠性高。
4、消耗能量较同光效的白炽灯减少80%。
5、工作温度可达-30℃~40℃，低温启动正常，响应速度快。
6、灯体采用金属制成，抗冲击性好，面罩采用PC材料，光线均匀柔和，坚固耐用。
7、灯体设计新颖别致，典雅美观，具有现代照明灯具特点，安装简单，调节方便。
技术参数：技术参数光源组成：超高亮白色大功率LED输入电压：AC85~264V频率范围：47~63HZ额定亮度：>0.9发光亮度：≥53Lux(6m),≥30Lux(8m),≥18Lux(10m),≥13Lux(12m)安装高度：6~12米使用寿命：≥30.000小时工作温度：-30℃~40℃灯体与灯罩材质：铝合金和pc材料防护等级：IP65净重：2.5Kg使用说明：使用说明根据灯具的安装位置，预先埋好灯杆，将灯具安装到灯杆上，接好电源线即可。
造用场所：造用场所造合花园，小区，园林，道路等场所的照明。
大功率LED投光灯系列产品简介大功率LED投光灯系列产品主要规格有30W、50W、70W、100W、140W等，还可根据用户要求开发特殊规格的产品，该灯具还可用作高速公路隧道照明灯、广告牌射灯、厂矿照明灯、庭院灯和路灯。
该产品的主要特点有：发光强度高，，照射距离远1、发光强度高目前LED的发光效率已经达到120Lm/W，已远远超过高压钠灯（80 Lm/W）、日光灯（60 Lm/W）和其他光源，而且LED发光角度为160º~180º，所有光能量可以全部投射到被照物表面，其他光源的发光角度均为360º，所以通常只有一半光能量投射到被照物表面，因此在同样光效的情况下，LED灯的发光强度（单位角度内的光通量）比其他灯具要高一倍，因此LED灯的发光强度（即通常人们感知的灯光亮度）比其他光源高得多。

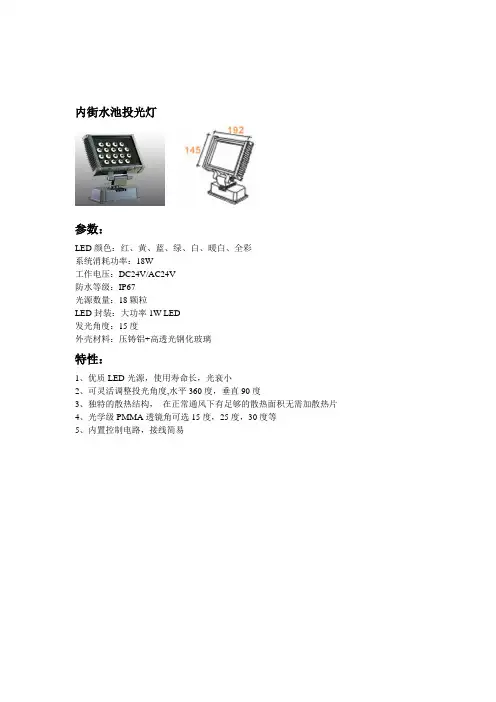

内街水池投光灯
参数：
LED颜色：红、黄、蓝、绿、白、暖白、全彩
系统消耗功率：18W
工作电压：DC24V/AC24V
防水等级：IP67
光源数量：18颗粒
LED封装：大功率1W LED
发光角度：15度
外壳材料：压铸铝+高透光钢化玻璃
特性：
1、优质LED光源，使用寿命长，光衰小
2、可灵活调整投光角度,水平360度，垂直90度
3、独特的散热结构，在正常通风下有足够的散热面积无需加散热片
4、光学级PMMA透镜角可选15度，25度，30度等
5、内置控制电路，接线简易
护栏管
参数：
LED颜色：全彩
系统消耗功率：12W
工作电压：DC12V
防水等级：IP65
光源数量：144颗粒(R48、G48、B48) LED封装：草帽F5
发光角度：120度
外壳材料：乳白PC+铝合金底座
特性：
1、优质LED光源，使用寿命长，光衰小
2、采用恒流驱动
3、环境温度：-20ºC ~~45ºC
4、可实现多种变化效果
LED幕墙点光圆RGB
a.应用范围：
·室内外动度效果显示
·高层建筑、广告显示
·桥梁建筑等地面
·酒吧舞台、大楼外立面
b.产品特点：
·颜色丰富、变化出不同的亮度·绚烂夜店、喷泉水舞
·耗电省、多色彩
·环保、安全、易施工
C.LED幕墙点光圆灯技术参数：
e.电气规格。
投光灯规格书Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】产品规格书产品名称: LED High-Bay/LED工矿灯产品型号: RT-120W/150W（使用前请阅读此规格书）产品描述：▪采用新型高亮芯片的LED，显色性高，寿命长达50000小时，较传统光源工矿灯节能70%以上。
▪采用带有格栅纹理的艺术面罩，提高了漫反射能力，使灯光更柔和，更均匀。
▪直接工作于100-240V～交流电下，可直接替换传统灯具。
▪特殊的电路设计，每个LED独立工作，单个LED损坏不会对整灯有影响。
▪采用具有新型散热设计，质量较传统散热器减少50%，散热能力强，降低LED 的结温，提高灯具寿命。
▪产品绿色环保，起动快，没有闪烁，没有噪音，无紫外光、红外光等辐射，不含汞等有害物质。
应用范围：灯具适用于工厂企业、超市市场、仓库等需要投光或泛光的场所。
技术参数：( T a=25℃)11 净重 ≤6.5kg12 LED 发光效率 ≥110 lm/w (5000–6500K) 13 整灯发光效率 ≥90 lm/w (5000–6500K)14 IP 防护等级 IP20 15 安装方式 吊式 16建议安装高度6m –11m备注：以上参数为基本参数，详细参数以具体各型号产品测试值为准。
光学参数：a. 配光曲线 发光角度：65°b.照度表※ 以上为110WLED 工矿灯暗室自然条件下测试数据（仅供参考），具体应用以具体产品实测数值为准。
机械尺寸：※ 所有尺寸单位均为毫米。
安装方式：(1) 接线方式如图1所示:接入100-240V ～电网，黑色/棕色线接火线，白色/蓝色线接零线，绿色/黄绿线接地线。
(2)如图2，将LED 工矿灯装入横梁或吊杆上即可。
包装方式:如上图所示，将LED 工矿灯装进PE 袋，用EPE 珍珠泡棉盖 包装好后，然后置入外纸箱中。
6957lx 7562lx 8402lx 772lx 930lx 933lx 278lx 325lx 336lx 141lx 165lx 171lx 108lx128lx131lx出货标签 客户名称： 订单号码：产品名称：3m 5m 7m 8m1m 1.28M2 82.5M263M2 32.2M2 11.6M2 照度距 离 发光区域 4000-5000K 2700-3800K 5000-6500K LED 工矿灯 LED Flood Light PE 袋PE package 包装右盖 Packing right cover 外纸箱 Outer carton 包装左盖Packing left cover▪产品轻拿轻放，小心损坏产品▪安装与维修须交由专业人员。
LED灯的主要参数：1、色温：常规色温：暖白光（WW）2700-3200k、自然光（NW）4000-4500K、正白光（PW）6000-6500K、冷白光（CW）7000-7500k。
2、功率：LED球泡灯一般的功率都在12W以下。
常见LED球泡灯功率分为：3w、4w、5w、6w、7w、8w、9w、10w。
3、电压和电流：电压和电流也是LED球泡灯很重要的基本参数。
世界不同国家的电网电压以及某些场合使用的电压是不一样的。
常用的电压为12v、110v、220v、85v-265v。
电流分为输入电流和灯珠电流。
第一：输入电流：可以用电源测试出来了，不同的功率不一样，以仪器为准。
第二：灯珠电流：一般大功率都是以300mA—320mA-之间。
电流对LED灯的光衰影响很大，因此电流的稳定性也很重要。
灯珠电流和电压不能给的太大，否则会严重影响LED灯的寿命。
4、光效：光效也是LED球泡灯很重要的一个因素。
目前（2013年8月）为止，用日亚、科锐等芯片的灯珠光效一般为150-0Lm/W左右。
【此处不考虑实验室环境下测试的光效，目前（2013-4月为止，科锐公布的实验室下最高光效为276Lm/W】，目前国内用台湾芯片的灯珠光效基本在100-130Lm/W上下。
5、光通量：光通量主要由LED球泡灯的光效和功率来决定。
一般用积分球测量。
6、照度：照度一般灯光设计师会考虑的比较多，一般情况下，我们考虑的很少。
照度的单位为勒克斯，英文为Lux，现在也可以缩写为Lx。
1 Lm的光通量均匀分布在1平方米表面上所产生的光照度.照度通常用照度表进行测量，照度表使用简单，购买成本便宜，在没有积分球系统的时候可以用照度表来测量作为一些参考。
7、光衰：光衰用通俗的话讲，就是球泡灯在使用一定时间后，亮度下降了多少。
影响LED灯光衰最主要的因素是散热和电流。
电流不稳定、散热效果差，光衰就会很严重。
如果LED灯泡使用的是隔离式恒压+恒流LED驱动电源、车铝灯壳散热，则光衰控制在2‰以内。
LED投光灯技术参数
泛光灯其外壳采用6063铝合金灯体和整体模压加工工艺，确保了良好的散热效果，有效的减少了LED使用过程中的光衰。
采用光学级PMMA高效透镜，光损小，照度好。
独特的开关恒流源技术，确保了每颗LED稳定工作。
技术参数:
颜色范围：红、绿、蓝三原色连续地变换输出不同亮度，可产生1600多万种颜色
LED颜色：单色或七彩
LED 功率：1 watt
光束发散角度：15-120°（可选择）
光线照射距离：15-25M
光源寿命：50000小时
额定工作电压：100V~256V AC/12V/24V DC
LED电流：320mA ±5%
消耗功率：（根据实际功率定）
防护等级：IP65
环境温度：-18℃~40°℃（0℉~+104℉）
工作温升：5℃~30°℃（41℉~+86℉）
垂直旋转角度：175°
水平旋转角度：15°
外观尺寸：（按灯具尺寸）
外壳材质：压铸铝合金
表面处理：电泳
重量：（根据灯具实际重量）
该投光灯主要用于园林景观、建筑外墙、花园、凉亭、酒吧、商铺等工程照明。
LED投光灯TG280A70W规格书型号：TG280A70W外壳材质：铝材，钢化玻璃电压：内置恒流驱动，220V，无需再配变压器！尺寸：280*230*360mm功率：70W光源：美国普瑞芯片发光角度：140°显色指数：80Ra光效：90LM/W（正白）功率因素：≥0.83光通量：5600LM（正白）色温：2700-8500K（可选）环境温度：-20℃-85℃防水等级：IP65质保年限：2年性能特点：低能耗，使用寿命长，安全系数高；防水性能优良，避免外表不断老化耐腐蚀概述中文名：LED投光灯LED投光灯LED投光灯英文名：LED Downlight又名LED泛光灯、LED投射灯、LED射灯、LED投光灯。
运用范围LED投光灯主要运用于单体建筑，历史建筑群外墙照明，大楼内光外透照明，室内局部照明，绿化景观照明，广告牌照明，医疗文化等专门设施照明，酒吧，舞厅等娱乐场所气氛照明。
注意事项采用LED电光源综合技术，根据LED半导体发光的特点，巧妙的电路设计及独特的照明几何外观使Led射灯省电可达80%以上，真正达到了高效节能。
超长的使用寿命，达到40000小时以上，在各种特殊环境中，如低温，高温条件下均可良好使用。
它解决了半导体电光源在照明领域中功率低下，亮度不足的难题，显示出卓越的超高亮度特性。
不需要镇流器，无起动困难问题，完善的过流，过压，短路，温度，浪涌保护，其照明的光学性能更完美。
安装使用投光灯既可以单个安装使用,也可以多灯组合起来集中安装在20m以上的杆子上,构成高杆照明装置。
这种装置除了造型美观、可集中维护保养、减少灯杆和占地面积等特点外，最大的优点是照明功能强。
光从高处投射下来时,环境的空间亮度高，光覆盖面大,给人一种类似白昼的感觉，因此有较高的照明质量和视觉效果。
LED投光灯为满足室外使用时最起码的安全性能要求，投光灯的外壳防护等级应为IP×3（敞开式）。
为了提高灯具的耐用性能，减少维护工作量，人们越来越重视发展一次性投资费用较高的密闭式投光灯，其外壳防护等级为IP55。
LED路灯规格全参数汇总情况和照度计算一、LED路灯规格全参数汇总情况在汇总LED路灯规格全参数时，需要考虑以下几个方面的参数：光源参数、电源参数、光学参数、结构参数等。
1.光源参数：主要包括光源类型、功率、色温、颜色指数等。
-光源类型：常用的LED路灯光源类型有COB（芯片封装）LED、SMDLED等。
-功率：LED路灯的功率一般为15W、30W、45W、60W、90W、120W等。
-色温：一般为3000K（白炽灯色）、4000K（自然白）、5000K（纯白）、6000K（冷白）等。
-颜色指数：常用的颜色指数为RA80，表示光源对物体颜色还原的能力。
2.电源参数：主要包括输入电压、电流、工作温度等。
-输入电压：一般为AC85-265V，适应不同地区的电压标准。
-电流：一般为常亮电流恒流驱动。
-工作温度：一般为-20℃～+45℃，适应不同地理环境的使用条件。
3.光学参数：主要包括光通量、光照度、光分布曲线等。
- 光照度：光照度是指所照射在其中一表面上的光线功率密度，常用单位为勒克斯（Lux）。
-光分布曲线：路灯的光分布曲线可以通过设计实现不同的照明效果，如宽光、窄光、对称光、非对称光等。
4.结构参数：主要包括灯具尺寸、重量、材质等。
- 灯具尺寸：常用的尺寸有300mm×200mm×70mm、400mm×300mm×100mm等。
- 重量：一般为1kg到5kg不等。
-材质：常用的材质有铝合金、玻璃纤维增强塑料等。
二、LED路灯照度计算为了评估LED路灯的照明效果，可以通过计算照度来进行衡量。
照度计算需要考虑空间的几何形状、灯具位置、灯具照射角度和灯具光源参数等因素。
照度计算的基本公式为：E=Φ/A其中，E为照度（单位：勒克斯），Φ为灯具光通量（单位：流明），A为照明面积（单位：平方米）。
要计算照度，需要先确定场景中的照明面积的大小和位置。
然后根据选择的灯具的光通量，计算照明面积上的照度值。
