IES文件生成与修改
IES文件的用处:
IES文件里主要包含的是测试出来的照明产品的配光参数,可供DIALUX、LIGHTTOOLS、AGI32等做照明模拟软件使用。
(同样作用的还有以 .ldt 、.cib、.cie作为后缀名的文件)
很多工程方采购方决定用一款照明产品前都会需要该产品的光电参数,使用照明模拟软件进行初步的模拟,以确定能否达到使用要求。
IES文件如何打开:
IES文件可以用记事本的格式打开,如下
如上,IES文件是供给DIALUX等照明软件使用的,非专业人士基本看不懂里面一堆数字的含义。
IES文件从哪里来:
IES文件是灯具的光参数报告,是通过“光度分布计”测试出来的;
光度分布计测试系统
灯具通过光度分布计测试完成后即可导出IES测试文件:
IES文件的修改:
首先我们来看看光度分布计的测试系统,也就是测试出IES文件的这个系统,一个灯具测试完成后的测试结果信息如下:
通过这个测试信息栏我们发现实检光通亮部分是可以认为修改的,并且由于测试出来的光束角已经确定,当实检光通量改变时,各个点的照度值和光强参数值也会随着实检光通亮的变化而公式性的变化。
(这里也指出一点,如果只是将IES文件以记事本格式打开,修改里面的光通量数据,其结果是不会改变的,改变的只是一个数值而已,而不是实际的发光效果)
所以说相同或近似配光(发光角度样式)的灯具只要有一个原始的测试文件,就可以通过软件修改光通量达到所需的效果,导出IES 文件,导出测试报告,先用于模拟设计看是否能达到设计的需求,或是先用于满足客户需求等等,而不需要等把样品制作出来、等样品测试完成,这也是大部分厂家节约样品成本和时间的做法。
附件:分布光度计测试报告。

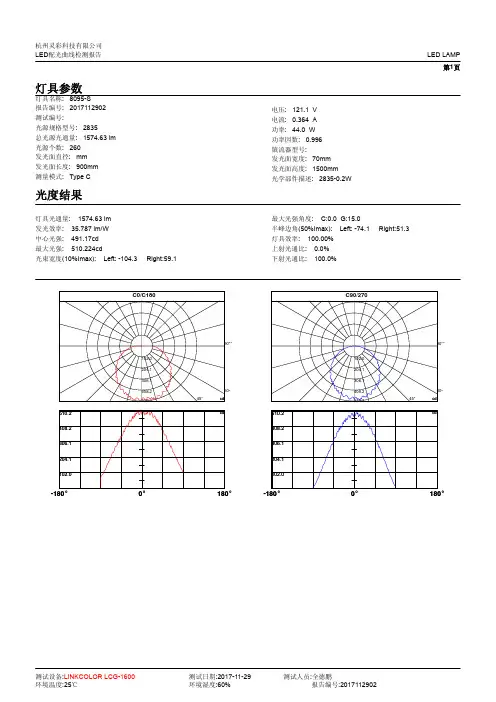

第1页灯具参数灯具名称: 8095-S报告编号: 2017112902测试编号:光源规格型号: 2835总光源光通量: 1574.63 lm 光源个数: 260发光面直径: mm 发光面长度: 900mm 测量模式: Type C电压: 121.1 V 电流: 0.364 A 功率: 44.0 W 功率因数: 0.996镇流器型号:发光面宽度: 70mm 发光面高度: 1500mm光学部件描述: 2835-0.2W光度结果灯具光通量: 1574.63 lm 发光效率: 35.787 lm/W 中心光强: 491.17cd 最大光强: 510.224cd光束宽度(10%Imax): Left: -104.3 Right:59.1最大光强角度: C:0.0 G:15.0半峰边角(50%Imax): Left: -74.1 Right:51.3灯具效率: 100.00%上射光通比: 0.0%下射光通比: 100.0%C0/C18090°°45°60°510.2408.2306.1204.1102.0-180°180°0°cd102.0204.1306.1408.2510.2cd C90/27090°°45°60°510.2408.2306.1204.1102.0-180°180°0°cd102.0204.1306.1408.2510.2cdC\G0.0 1.0 2.0 3.0 4.0 5.0 6.07.08.09.00.0491.2480.9479.8489.9501.7507.5479.8483.3482.9495.0 45.0491.2479.7471.9489.8486.2495.1498.0488.7495.7468.9 90.0491.2479.7471.9489.8486.2495.1498.0488.7495.7468.9 135.0491.2503.1505.4498.9487.5481.9484.8499.3502.2503.3 180.0491.2503.1505.4498.9487.5481.9484.8499.3502.2503.3 225.0491.2474.2471.6481.9489.0493.3489.3476.8466.7462.6 270.0491.2474.2471.6481.9489.0493.3489.3476.8466.7462.6 315.0491.2480.9479.8489.9501.7507.5479.8483.3482.9495.0 360.0491.2480.9479.8489.9501.7507.5479.8483.3482.9495.0C\G10.011.012.013.014.015.016.017.018.019.00.0492.8486.1502.2489.9506.8510.2502.6505.8479.3481.9 45.0472.0481.2477.7487.3476.2464.5457.8461.6469.2473.6 90.0472.0481.2477.7487.3476.2464.5457.8461.6469.2473.6 135.0494.6488.3496.8475.4485.9491.9464.6475.9460.9453.9 180.0494.6488.3496.8475.4485.9491.9464.6475.9460.9453.9 225.0468.7477.8480.2473.0460.8449.4446.8453.3460.4434.8 270.0468.7477.8480.2473.0460.8449.4446.8453.3460.4434.8 315.0492.8486.1502.2489.9506.8510.2502.6505.8479.3481.9 360.0492.8486.1502.2489.9506.8510.2502.6505.8479.3481.9C\G20.021.022.023.024.025.026.027.028.029.00.0490.9499.2498.4486.4472.1464.2465.4471.7476.3472.8 45.0469.0449.2443.1437.4442.3442.1428.5442.2428.4414.7 90.0469.0449.2443.1437.4442.3442.1428.5442.2428.4414.7 135.0473.0460.3447.0438.0440.2445.1447.5440.8426.6413.5 180.0473.0460.3447.0438.0440.2445.1447.5440.8426.6413.5 225.0448.2438.3443.6421.9428.1431.4406.5405.2401.6391.9 270.0448.2438.3443.6421.9428.1431.4406.5405.2401.6391.9 315.0490.9499.2498.4486.4472.1464.2465.4471.7476.3472.8 360.0490.9499.2498.4486.4472.1464.2465.4471.7476.3472.8C\G30.031.032.033.034.035.036.037.038.039.00.0459.8456.6437.2454.9444.5427.9440.3426.9411.7425.9 45.0409.8423.9419.0416.7391.3393.3396.0393.9384.0371.0 90.0409.8423.9419.0416.7391.3393.3396.0393.9384.0371.0 135.0406.0407.7411.0412.0402.9388.8390.0370.9372.1376.0 180.0406.0407.7411.0412.0402.9388.8390.0370.9372.1376.0 225.0407.7397.0381.3391.6370.6371.9373.7368.3354.8340.5 270.0407.7397.0381.3391.6370.6371.9373.7368.3354.8340.5 315.0459.8456.6437.2454.9444.5427.9440.3426.9411.7425.9 360.0459.8456.6437.2454.9444.5427.9440.3426.9411.7425.9C\G40.041.042.043.044.045.046.047.048.049.00.0418.6411.7410.4384.2385.7389.7369.4377.9364.1352.3 45.0357.9352.4353.6355.1350.8338.5325.5314.1309.1309.9 90.0357.9352.4353.6355.1350.8338.5325.5314.1309.1309.9 135.0373.7350.7351.3339.1335.3342.7329.3317.9325.5311.4 180.0373.7350.7351.3339.1335.3342.7329.3317.9325.5311.4 225.0331.5329.4332.6330.8321.6308.9295.1287.6285.3285.5 270.0331.5329.4332.6330.8321.6308.9295.1287.6285.3285.5 315.0418.6411.7410.4384.2385.7389.7369.4377.9364.1352.3 360.0418.6411.7410.4384.2385.7389.7369.4377.9364.1352.3C\G50.051.052.053.054.055.056.057.058.059.00.0346.8348.1348.9347.3336.9323.1311.4305.1305.4305.9 45.0308.3286.1289.1275.1265.2272.1259.5257.5248.5231.6 90.0308.3286.1289.1275.1265.2272.1259.5257.5248.5231.6 135.0316.1297.6300.7287.8277.5273.3273.4273.6266.6255.8 180.0316.1297.6300.7287.8277.5273.3273.4273.6266.6255.8 225.0282.3272.1259.1246.7240.1243.5230.6225.6219.5208.6 270.0282.3272.1259.1246.7240.1243.5230.6225.6219.5208.6 315.0346.8348.1348.9347.3336.9323.1311.4305.1305.4305.9 360.0346.8348.1348.9347.3336.9323.1311.4305.1305.4305.9C\G60.061.062.063.064.065.066.067.068.069.00.0300.9290.4277.4267.1275.5265.2261.5242.6237.7236.9 45.0228.6225.5209.7205.1202.0184.2181.1175.5169.7160.6 90.0228.6225.5209.7205.1202.0184.2181.1175.5169.7160.6 135.0243.7235.1231.6231.6229.4221.8211.3200.1192.3188.8 180.0243.7235.1231.6231.6229.4221.8211.3200.1192.3188.8 225.0205.0200.1187.4177.7167.4161.0157.1152.9145.7136.0 270.0205.0200.1187.4177.7167.4161.0157.1152.9145.7136.0 315.0300.9290.4277.4267.1275.5265.2261.5242.6237.7236.9 360.0300.9290.4277.4267.1275.5265.2261.5242.6237.7236.9C\G70.071.072.073.074.075.076.077.078.079.00.0235.2220.0219.5207.2198.7194.5187.4189.5183.3172.6 45.0148.9138.4129.9124.8119.7113.3103.993.984.477.1 90.0148.9138.4129.9124.8119.7113.3103.993.984.477.1 135.0185.2174.1174.8163.9159.5154.4146.8136.8127.7121.5 180.0185.2174.1174.8163.9159.5154.4146.8136.8127.7121.5 225.0124.4116.5109.9105.299.992.583.073.866.360.3 270.0124.4116.5109.9105.299.992.583.073.866.360.3 315.0235.2220.0219.5207.2198.7194.5187.4189.5183.3172.6 360.0235.2220.0219.5207.2198.7194.5187.4189.5183.3172.6C\G80.081.082.083.084.085.086.087.088.089.00.0162.2155.8152.2148.5144.1137.2125.8124.7115.3109.2 45.072.365.258.049.441.234.928.220.516.012.5 90.072.365.258.049.441.234.928.220.516.012.5 135.0117.0113.2107.599.591.287.683.280.376.372.7 180.0117.0113.2107.599.591.287.683.280.376.372.7 225.054.048.140.833.227.121.517.613.710.0 6.8 270.054.048.140.833.227.121.517.613.710.0 6.8 315.0162.2155.8152.2148.5144.1137.2125.8124.7115.3109.2 360.0162.2155.8152.2148.5144.1137.2125.8124.7115.3109.2C\G90.00.0104.945.08.690.08.6135.00.0180.00.0225.0 4.1270.0 4.1315.0104.9360.0104.9光强分布曲线 [单位: cd]-90°90°+/-180°0°灯具方位图光强分布曲线 (Linear)(cd) |C0/C180: C90/C270: C0:-180°180°510.2408.2306.1204.1102.0102.0204.1306.1408.2510.2最大锥面光强分布曲线 [单位: cd]270°90°180°0°光强分布曲线 (Linear)(cd) |γ15:-180°180°510.2408.2306.1204.1102.0102.0204.1306.1408.2510.2等照度曲线[lx]高度: 1 m最大照度值 : 510.22lx3.33m3.33m2.67m 2.67m2.m 2.m1.33m 1.33m0.67m 0.67m0.m0.m0.67m0.67m 1.33m1.33m2.m2.m 2.67m2.67m3.33m 3.351.02 (10%Emax)102.04 (20%Emax)153.07 (30%Emax)204.09 (40%Emax)255.11 (50%Emax)306.13 (60%Emax)357.16 (70%Emax)408.18 (80%Emax)459.2 (90%Emax)509.71 (100%Emax)空间等照度曲线照度值第8页亮度限制曲线(无发光侧边灯具)直径: mm 长度: 900mm 宽度: 70mm 高度: 1500mmG(°) 85756555456 7 8 9 10002 3 4 5 6 7 8 9 10000 2 3 4 (cd/m2)234 68 a / hs a b c d e f g h 亮度限制曲线 (C0/C90)眩光等级质量等级使用照度 (lx)1.15A 20001000500≤3001.5B 20001000500≤3001.85C 20001000500≤3002.2D 20001000500≤3002.55E20001000500≤300(cd/m2)γC0C9045°50°55°60°65°70°75°80°85°C0:C90:8747759885637614894175299551725699626918109176912119266948148266609249886356第9页第10页[m2] 1 2 3 456789[N]杭州灵彩科技有限公司LED 配光曲线检测报告LED LAMP测试设备:LINKCOLOR LCG-1600测试日期:2017-11-29测试人员:全德鹏环境温度:25℃环境湿度:60%11页。

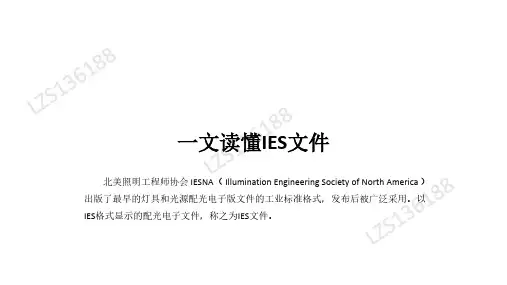

一文读懂IES文件北美照明工程师协会IESNA(Illumination Engineering Society of North America )出版了最早的灯具和光源配光电子版文件的工业标准格式,发布后被广泛采用。
以IES格式显示的配光电子文件,称之为IES文件。
IES文件未打开时,在缩略图显示下是一个极坐标配光曲线图。
用windows自带的记事本打开IES文件,我们可以发现里面蕴含了很多的数据,但是这些数据是什么意思呢?我们来一步一步的认识它们。
23.13.23.331整体来看,分成1、2、3三个区。
区域1为说明区,包含了生产厂商、灯具、光源等各种信息说明;区域2为索引区,包含了灯具的属性,与区域3存在关联性;区域3是数据区,它记录着灯具测试的所有数据,其中3.1是垂直角度数据,3.2是水平角度数据,3.3是发光强度数据。
说明区:IESNA:LM-63-2002 <测试标准> 测试按照IESNA:LM-63-2002标准执行[TEST] 20240905-1 <测试编号>测试报告的编号,可以用日期或者公司内部自定义的编号等[TESTLAB] EVERFINE <测试试验室/公司>测试试验室/公司的名称或缩写[TESTDATE] 2024-09-05 <测试日期>指的是IES文件测试的日期[ISSUEDATE] 2024-09-06 <发布日期>指的是IES文件发布的日期[MANUFAC] ABC <灯具制造厂商>所测试灯具的生产厂商[LUMCAT] ABC1234-01 <灯具编号> 测试灯具的编号[LUMINAIRE] LED5W4000K24°Ra90射灯<灯具描述>测试灯具的描述[LAMPCAT] CXM-3 <光源编号> 灯具所用光源的编号[LAMP] LED 36V <光源描述>灯具所用光源的描述,如类型、功率、尺寸等TILT=NONE<光源倾斜产生的光输出变化>此处NONE表示光输出无变化1408.50 1.0361112-0.070-0.0700.000 1.00 1.00 4.50光源数量,一般来说都是用1表示光通量,这里是整灯的光通量408.5lm光强放大倍数,一般来说都是用1表示垂直角度的数量,这里代表垂直角度有361个水平角度的数量,这里代表水平角度有1个测试类型,这里1代表Type C类型单位,这里2代表米发光面宽度,这里是发光面宽度0.07米发光面长度,这里是发光面长度0.07米发光面高度,这是是米镇流器系数,一般来说用1表示预留系数,一般用1表示,以保持与LM-63早期版本兼容灯具输入功率,这里是4.5W索引区:0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00 6.50 7.00 7.50 8.00 8.50 9.00 9.50 10.00 10.50 11.00数据区:11.50 12.00 12.50 13.00 13.50 14.00 14.50 15.00 15.50 16.00 16.50 17.00 17.50 18.00 18.50 19.00 19.50 20.00 20.5021.00 21.50 22.00 22.50 23.00 23.50 24.00 24.50 25.00 25.50 26.00 26.50 27.00 27.50 28.00 28.50 29.00 29.50 30.0030.50 31.00 31.50 32.00 32.50 33.00 33.50 34.00 34.50 35.00 35.50 36.00 36.50 37.00 37.50 38.00 38.50 39.00 39.5040.00 40.50 41.00 41.50 42.00 42.50 43.00 43.50 44.00 44.50 45.00 45.50 46.00 46.50 47.00 47.50 48.00 48.50 49.0049.50 50.00 50.50 51.00 51.50 52.00 52.50 53.00 53.50 54.00 54.50 55.00 55.50 56.00 56.50 57.00 57.50 58.00 58.5059.00 59.50 60.00 60.50 61.00 61.50 62.00 62.50 63.00 63.50 64.00 64.50 65.00 65.50 66.00 66.50 67.00 67.50 68.0068.50 69.00 69.50 70.00 70.50 71.00 71.50 72.00 72.50 73.00 73.50 74.00 74.50 75.00 75.50 76.00 76.50 77.00 77.5078.00 78.50 79.00 79.50 80.00 80.50 81.00 81.50 82.00 82.50 83.00 83.50 84.00 84.50 85.00 85.50 86.00 86.50 87.0087.50 88.00 88.50 89.00 89.50 90.00 90.50 91.00 91.50 92.00 92.50 93.00 93.50 94.00 94.50 95.00 95.50 96.00 96.5097.00 97.50 98.00 98.50 99.00 99.50 100.00 100.50 101.00 101.50 102.00 102.50 103.00 103.50 104.00 104.50 105.00105.50 106.00 106.50 107.00 107.50 108.00 108.50 109.00 109.50 110.00 110.50 111.00 111.50 112.00 112.50 113.00113.50 114.00 114.50 115.00 115.50 116.00 116.50 117.00 117.50 118.00 118.50 119.00 119.50 120.00 120.50 121.00121.50 122.00 122.50 123.00 123.50 124.00 124.50 125.00 125.50 126.00 126.50 127.00 127.50 128.00 128.50 129.00129.50 130.00 130.50 131.00 131.50 132.00 132.50 133.00 133.50 134.00 134.50 135.00 135.50 136.00 136.50 137.00137.50 138.00 138.50 139.00 139.50 140.00 140.50 141.00 141.50 142.00 142.50 143.00 143.50 144.00 144.50 145.00145.50 146.00 146.50 147.00 147.50 148.00 148.50 149.00 149.50 150.00 150.50 151.00 151.50 152.00 152.50 153.00153.50 154.00 154.50 155.00 155.50 156.00 156.50 157.00 157.50 158.00 158.50 159.00 159.50 160.00 160.50 161.00161.50 162.00 162.50 163.00 163.50 164.00 164.50 165.00 165.50 166.00 166.50 167.00 167.50 168.00 168.50 169.00169.50 170.00 170.50 171.00 171.50 172.00 172.50 173.00 173.50 174.00 174.50 175.00 175.50 176.00 176.50 177.00177.50 178.00 178.50 179.00 179.50 180.00报告中的垂直角度以0.5°递增,对于Type C测试平面,第一个值是0°最后一个值是180°,共361个数据。
一文带你读懂IES文件数据以及配光曲线这个话题,让我想起了以前做外贸的很多客户都会要求灯饰企业拿IES文件,那时候也曾有业务问我,什么是IES,IES到底能用来干嘛,今天我们就围绕着这个两个话题来展开。
IES格式Illuminating Engineering Society of NorthAmerica,成立于1906年,是一个以发展照明技术、科学和实践的技术学会,而以IES格式显示的配光电子文件,我们将其称为IES文件。
IES文件数据详解首先IES在略缩图的显示下,就是一个配光曲线图(图1),如果用记事本的方式将它打开,就可以读取内部的数据(图2)。
图1图2看到这里,大家一定会说,IES文件既然可以用记事本打开,那么也应该可以修改的吧?没错,确实是能修改的,但某些地方并不推荐修改,因为修改之后,就很容易出现问题。
图3图3中①、②、③区域分别表示:①说明区,就是生产企业的信息、光源的型号等。
这里是可以随便修改的,不会出现任何问题②索引区,也是就灯具属性目录,可修改但不推荐③数据区,它记录着灯具所有的数据,包括发光角度、坐标等,在完全没有把握的情况下,最好不要动下面我们来说下可以修改但有风险的索引区。
这里指的是光源的数量,一般来说都是用1表示,因为LED光源是以整体发光的。
▼这里是整灯的光通量,不过这个修改起来都是没有任何意义的,在实际软件运用中,并不会影响到数据的改变,所以想要造假的朋友就放弃吧。
▼这里是垂直角度数量,水平角度数量。
▼这是度量单位,一般以英制(英尺),国际(米)表示▼这是发光面的尺寸,顺序为宽、长、高,修改后,在模拟软件中会出现模型上的变化。
▼这里是输入的功率,这东西修改了也没有意义,比较功率这东西很少人在乎。
▼IES文件到底能干什么?相信看完以上对IES文件的介绍后,大家都明白,所谓的IES就像人的信息记录一样,记录着灯具光的一系列信息,既然是信息,那就可以被查阅,在这里我谈下我对IES文件的运用。
IES 文件是什么IES文件是一种在建筑和照明设计领域中经常使用的文件格式。
IES是Illuminating Engineering Society (照明工程学会) 的缩写。
什么是IES文件?IES文件是一种光源测量文件,通常被用于描述灯光的效果、亮度、颜色等特性。
它是一种文本文件,其中包含了光源在不同方向上的亮度分布数据。
这些数据可以用来模拟和渲染灯光在真实环境中的效果。
IES文件的内容IES文件由一系列的文本块组成,每个文本块包含了特定的数据。
以下是一个典型的IES文件的结构:[文件标识][厂商名称][灯光类型][其他属性...][TILT=垂直倾斜角度]# 方向1[亮度数据]# 方向2[亮度数据]# 方向3[亮度数据]...在文件的开头,会包含一些标识信息,如厂商名称、灯光类型等。
然后是一个可选的[垂直倾斜角度],它指示了光源在垂直方向上的倾斜角度。
接下来的每个文本块都描述了在一个特定方向上的亮度数据。
通常,一个IES文件中会包含多个方向上的亮度数据,以便更准确地描述光源在各个方向上的亮度分布。
如何使用IES文件IES文件通常用于模拟和渲染光线效果。
它可以在照明设计软件(例如DIALux、Relux等)中使用,以便在建筑设计中模拟真实的光线效果。
设计师可以根据IES文件提供的数据,对应用特定灯具的效果进行预测和优化。
在使用IES文件时,设计师还可以调整光源的参数,如亮度、颜色等,并实时预览光线在不同方向上的投射效果。
这样可以帮助设计师更好地理解和控制光线效果,从而优化照明设计方案。
IES文件的优势和局限性IES文件作为一种标准文件格式,在照明设计领域得到了广泛应用。
它的优势在于能够精确描述光源在不同方向上的亮度分布,让设计师能够更好地理解和控制光线效果。
然而,IES文件也有一些局限性。
首先,IES文件只描述了光源的亮度分布,而没有包含其他光学特性,如光线衰减、反射等。
其次,IES文件通常是由灯具厂商提供的,因此在使用时需要考虑不同厂商的数据差异和真实性。

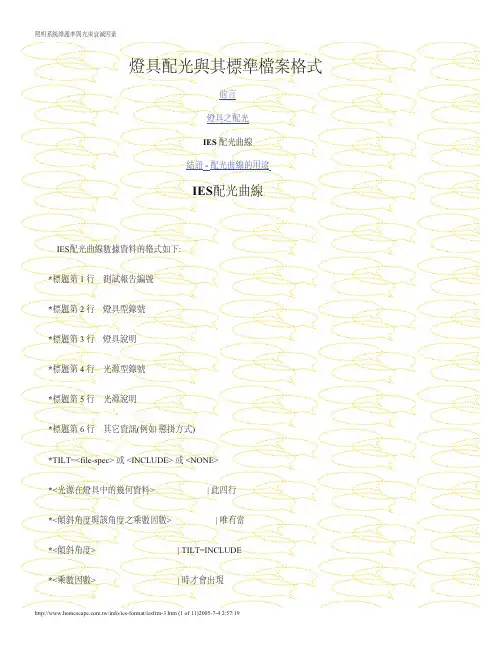

IES文件解读IESNA:LM-63-2002 <测试报告编号>[TEST] <灯具型录号>[TESTLAB] StarSpec<灯具说明>[TESTDATE] 2011-04-11<光源型录号>[ISSUEDATE] 2011-04-11T14:20:39.468750<光源说明>[OTHER] StarSpec SSP6316-D50 SYSTEM[MANUFAC] <灯具制造商> C0820<形状:方形(0810:长条形0830:弧形)>-PLA-5-10<一百颗芯片>-N42-400<驱动电流>-4900<色温>------(电流*电压*芯片数/转换率=整灯功率)[LUMCAT] <灯具型录号码>[LUMINAIRE] <灯具描述>[LAMPCAT] LED<灯管型录号码>[LAMP] LED<用在光度测定报表中的灯管描述>TILT=NONE<>1<光源数> 12193.3<光通量>1<乘数因子> 101<垂直角度个数> 37<水平角度个数> 1<光度测定法形式C:1、B:2、A:3> 2<灯具光通量度量单位类别feet英寸:1、meters公尺:2>0.3<光源长>0.3<宽> 0<高>1.0<镇流器因数> 1.0<镇流器光源光度因数>131.1<功率>0 0.9 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.19 9.9 10.8 11.7 12.6 13.5 14.4 15.3 16.2 17.118 18.9 19.8 20.7 21.6 22.5 23.4 24.3 25.2 26.127 27.9 28.8 29.7 30.6 31.5 32.4 33.3 34.2 35.136 36.9 37.8 38.7 39.6 40.5 41.4 42.3 43.2 44.145 45.9 46.8 47.7 48.6 49.5 50.4 51.3 52.2 53.154 54.9 55.8 56.7 57.6 58.5 59.4 60.3 61.2 62.163 63.9 64.8 65.7 66.6 67.5 68.4 69.3 70.2 71.172 72.9 73.8 74.7 75.6 76.5 77.4 78.3 79.2 80.181 81.9 82.8 83.7 84.6 85.5 86.4 87.3 88.2 89.190 <垂直角度>0 10 20 30 40 50 60 70 80 90100 110 120 130 140 150 160 170 180 190200 210 220 230 240 250 260 270 280 290300 310 320 330 340 350 360 <水平角度>。
圖三燈管底座垂直向上圖四水平同向於 90°平面圖五水平同向於 0°平面3.2<傾斜角度與該角度之乘數因數>角度與對應乘數之數對總數3.3<角度>角度應依遞增次序列出,且範圍由0°~90°(含)或0°~180°(含)3.4<乘數因數>乘數應依對應角度之次序列出,例如:170 15 30 45 60 75 901.0 .95 .94 .90 .88 .87 .944.<光源數>燈管個數燈具中燈管的總數5.<流明數/光源>每支燈管之流明數圖六沿著 0°-180° 之光度測定13.<高>高度發光體開口之平均高度註:見圖六a,詳細說明如前段所定義,假設發光體開口為矩形,可能指定一個圓形的發光開口,以負數輸入開口的直徑作為燈具寬度並輸入。
作為燈具長度。
負的寬度及正的長度可被用來定義橢圓形。
對B種光度測定法,發光尺寸適用於直照最低點(垂直0度)的泛光燈。
點光源應是寬度、長度及高度皆為0。
發光開口 <寬度> <長度>矩形 WIDTH LENGTH圓形 DIAMETER 0(ZERO)橢圓形 WIDTH LENGTH點 0(ZERO) 0(ZERO)14.<安定器因數>安定器係數是一燈管在一安定器下運轉產生之光束與在標準安定器下運轉產生之額定光束之比值。
此係數在此檔中未被應用在燭光乘數中。
15.<安定器光源光度因數>安定器燈管光度測定係數是以用來產生光度測定報表的給定安定器及燈泡式所得到之燈具輸出光束與相同燈具匹配安定器及燈管形式在光度測定的測試條件之下所得的燈具輸出光束之比值,安定器燈管光度測定係數決定於二項因數(a)用來計算的燈管及安定器形式(b)在燈具光度測定期間使用的燈管及安定器形式。
此因素應被包含於燈具之光度測定報表中,以作為不同的燈管與安定器組合之修正因數,圖七簡單實例燈具配光曲線圖以下是另一個使用IESNA91光度測定的檔案實例:IESNA91[TEST] ABC1234 ABC Laboratories[MANUFAC] Aardvark lighting Inc.[LUMCAT] SKYVIEW 123-XYZ-abc-400[LUMINAIRE] Wide beam flood light to be used without tilt [MORE] where light pollution is a problem[LAMPCAT] MH-400-CLEAR[LAMP] Metal halide 400 watt[BALLAST] Aardvark B-400MH-ABC[MAINTCAT] 4[OTHER] This luminaire is useful as an indirect flood and to [SEARCH] POLLUTION SPORTS INDIRECT[MORE] reduce light pollution in down light applications. [BLOCK][LUMCAT] TENNISVIEW 123-XYZ-abc-400 [LUMINAIRE] Wide beam flood for direct lighting applications. [MAINTCAT] 6[ENDBLOCK]圖八 ABC1234燈具配光曲線圖從上面第二例中可以看到許多關鍵字,關於關鍵字的一般法則如下:關鍵字(The keyword)•每一新行的第一個字元不得為空白•必須為大寫•應出現在"TILT="之前•不得包含任何不在關鍵字中的任何字元•需包含在方括號中•除了[MORE],[BLOCK]及[ENDBLOCK]之外的關鍵字皆只能在描述的區塊中出現一次,且在描述的區塊之外出現一次。

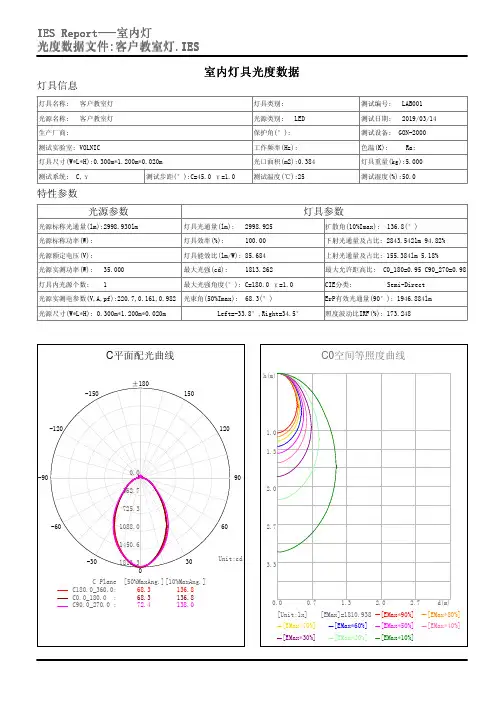

室内灯具光度数据灯具灯灯特特参数二维平面光强分布曲线C 平面平光曲线Unit:cdC平面[50%MaxAng.][10%MaxAng.]C180.0_360.0:68.3136.8C0.0_180.0 :68.3136.8C90.0_270.0 :72.4138.0三维光强分布三三曲线曲曲:3D曲线灯具垂直角度水平角度视角:方向:0倾倾:0滚滚:0旋旋:0环带光通量表环带光通量表 环带光通量表 环带光通量表 - (- (- (续续)矩形等光强曲线等光强曲线Curves:[Unit: cd][IMax] =1813.262Maximum Light Intensity(cd): 1813.26Maximum Cand.@Angle: H=-1.0°,V=0.0°0102030405060708090-10-20-30-40-50-60-70-80-90102030405060708090-10-20-30-40-50-60-70-80-90β Angles(°)C0C90B A n g l e s (°)[IMax*90%]=1631.936[IMax*80%]=1450.610[IMax*70%]=1269.283[IMax*60%]=1087.957[IMax*50%]=906.631[IMax*40%]=725.305[IMax*30%]=543.979[IMax*20%]=362.652[IMax*10%]=181.326平面等平度曲线平面等平度曲线Curves:unit:lx[EMax] =201.382 工作面灯具工工空度(m): 3.00工作面空空平度(lx): 201.382工作面空空平度位置(d/h): H0.0 V-0.0C0C900.00.71.32.02.73.3d/h 0.71.32.02.73.30.00.7 1.3 2.0 2.7d/h0.71.32.02.73.3[EMax*90%]=181.243[EMax*80%]=161.105[EMax*70%]=140.967[EMax*60%]=120.829[EMax*50%]=100.691[EMax*40%]=80.553[EMax*30%]=60.414[EMax*20%]=40.276[EMax*10%]=20.138三维等平度曲线三维平面平度三三3D Model90%80%70%60%50%40%30%20% View Angles(deg): 0Height(m): 3.0Distance(m): 10.0空间等平度曲线空间等平度曲线Curves:[Unit: lx][EMax] =1810.938 空间平面空空平度空空空角度: 1810.938lx,0eg垂直面空空光强空空空角度: 1811.766cd,0eg h(m)1.01.32.02.73.3d(m)0.00.7 1.3 2.02.7[EMax*90%]=1629.844[EMax*80%]=1448.751[EMax*70%]=1267.657[EMax*60%]=1086.563[EMax*50%]=905.469[EMax*40%]=724.375[EMax*30%]=543.281[EMax*20%]=362.188[EMax*10%]=181.094平度距离图表光束角:68.3室内灯具亮度限制曲线Luminous Size:Area(m^2)=0.384000Luminous Type: Luminous Curves: 眩光等级表眩光等级1.151.51.852.22.55质量等级A B C D E使用平度2000a10002000b50010002000c<=30050010002000d <=30050010002000e<=3005001000f<=300500g<=300h亮度值表Gama(deg)C0C90452059226950176318965515721656601454152765135114187012591317751181122480111511398511241083亮度限制曲线γ Angles 8575655545a/h 2346856789100023456789100002345a b c d ef g h室内灯具概算图表参数参1:Rhocc = 0.7Rhow = 0.5Rhofc = 0.2LLF = 0.8参数参2:Rhocc = 0.5Rhow = 0.3Rhofc = 0.2LLF = 0.8平平平度(lx): 100空间空度:H1(m) = 2室内灯具利用系数图表利用系数图表空间系数地板反射系数 RFC=20%顶棚(%)墙面(%)室空间比1234567891080705030100 70503010705030105030105030105030100利用系数(%)118118118118 10910510198 101948883 93847771 86766862 80696155 75635549 70585044 65534640 62494237 5846393411411411411410610299969891868190827570847467617867605473625449685749446452454060494137574538341081081089794928783797873687165606558535953485548435144394741364438331031031039290888379767570676863596257525752475347434943394640364337339797978886857976747268656661576055515550465146424842384439354236339582726355494440373431统一眩光指数图表统一眩光指数顶棚反射系数RCC 墙面反射系数RW 地板反射系数RFC 房间尺寸X=2H Y=2H Y=3H Y=4H Y=6H Y=8H Y=12H X=4H Y=2H Y=3H Y=4H Y=6H Y=8H Y=12H X=8H Y=4H Y=6H Y=8H Y=12H X=12H Y=4H Y=6H Y=8H 不同间隔布灯时,观察者位置引起的变化S=1.0H S=1.5H S=2.0H 简化表格:北欧标准表:修正量0.700.500.200.700.300.200.500.500.200.500.300.200.300.300.200.700.500.200.700.300.200.500.500.200.500.300.200.300.300.20横向视角纵向视角12.913.214.314.613.413.714.715.015.115.414.114.415.315.614.614.915.816.016.216.514.614.915.816.015.115.416.216.516.717.015.115.316.116.315.615.816.616.817.117.315.215.516.216.415.716.016.716.917.217.515.315.616.316.515.816.116.717.017.317.513.413.714.614.813.914.215.015.315.515.814.815.115.816.015.315.616.316.516.817.015.515.716.316.516.016.216.817.117.417.616.016.216.817.016.616.817.317.517.918.116.216.416.917.116.817.017.417.718.018.216.416.617.017.217.017.217.617.818.218.415.715.916.416.616.316.516.917.117.517.716.416.616.917.117.017.217.517.718.218.416.716.917.217.417.317.517.818.018.418.616.917.117.417.517.517.718.018.118.618.815.715.916.316.516.316.516.917.117.517.716.416.616.917.117.017.217.517.718.218.416.817.017.217.417.417.617.818.018.518.70.4/-0.40.5/-0.50.8/-0.80.8/-0.80.9/-1.11.0/-1.1BK0BK02.52.4依据CIE Pub.117计算,数据已修正,参考光源光通量8.2flm.光强数据表。
IES文件解读IESNA:LM-63-2002 <测试报告编号>[TEST] <灯具型录号>[TESTLAB] StarSpec<灯具说明>[TESTDATE] 2011-04-11<光源型录号>[ISSUEDATE] 2011-04-11T14:20:39.468750<光源说明>[OTHER] StarSpec SSP6316-D50 SYSTEM[MANUFAC] <灯具制造商> C0820<形状:方形(0810:长条形0830:弧形)>-PLA-5-10<一百颗芯片>-N42-400<驱动电流>-4900<色温>------(电流*电压*芯片数/转换率=整灯功率)[LUMCAT] <灯具型录号码>[LUMINAIRE] <灯具描述>[LAMPCAT] LED<灯管型录号码>[LAMP] LED<用在光度测定报表中的灯管描述>TILT=NONE<>1<光源数> 12193.3<光通量>1<乘数因子> 101<垂直角度个数> 37<水平角度个数> 1<光度测定法形式C:1、B:2、A:3> 2<灯具光通量度量单位类别feet英寸:1、meters公尺:2>0.3<光源长>0.3<宽> 0<高>1.0<镇流器因数> 1.0<镇流器光源光度因数>131.1<功率>0 0.9 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.19 9.9 10.8 11.7 12.6 13.5 14.4 15.3 16.2 17.118 18.9 19.8 20.7 21.6 22.5 23.4 24.3 25.2 26.127 27.9 28.8 29.7 30.6 31.5 32.4 33.3 34.2 35.136 36.9 37.8 38.7 39.6 40.5 41.4 42.3 43.2 44.145 45.9 46.8 47.7 48.6 49.5 50.4 51.3 52.2 53.154 54.9 55.8 56.7 57.6 58.5 59.4 60.3 61.2 62.163 63.9 64.8 65.7 66.6 67.5 68.4 69.3 70.2 71.172 72.9 73.8 74.7 75.6 76.5 77.4 78.3 79.2 80.181 81.9 82.8 83.7 84.6 85.5 86.4 87.3 88.2 89.190 <垂直角度>0 10 20 30 40 50 60 70 80 90100 110 120 130 140 150 160 170 180 190200 210 220 230 240 250 260 270 280 290300 310 320 330 340 350 360 <水平角度>。
光通量ies测试报告我们上次在“更改光色”的课程学习了在DIALux里修改灯具中的光源光通量。
那么,能不能直接改IES的光通量呢?下面是一位同学修改IES里的光通量之后,DIALux中显示就不准确了??灯具效率732% ?我的回答见下图 ?原则上,我们是不能随意修改IES数据的,除非在十分有信心的情况下。
哪些是有“信心”的情况?请详见140121期的课后问答哦。
这时,应该怎么改才对呢?我们先看看IES文件里面有啥?用记事本打开一个IES 文件,我们见到很多“密码”:注意TILT下面那一行数字,我们解读前三个:1、3500、1。
他们的含义分别是现在你想给这个灯具换个大点瓦数的光源,如果只把3500修改成7000的话,放进软件计算时,照度是不会改变的哦~只是灯具效率下降了一半而已~应该改的是:把光通量后面那个1改成2,你就会得到7000流明的光源啦!此时再放进软件去计算,照度会比原先高一倍,而灯具效率不变。
再次强调:徐工不是在教你作假哦!一定要确认修改是符合科学的,才能改哈!1. IES LM-79 主要测试为光电性能测试,由于某些测试项目需要借助分布式光度计才能完成,所以一般的厂家没有能力做一份完整的报告,这个测试一般针对的是整灯的厂家。
主要的测试项目如下:总光通量发光效率光强分布相关色温显色指数色品坐标输入交流电压输入交流电流输入功率输入电压频率功率因子LM-80主要测的是LED光源的流明维持,这一测试针对的是光源厂家,所以生产灯具的厂家只需要向你们的光源厂家要这一份测试报告就好了IES LM-79:20XX标准简介近期越来越多的美国买家要求LED灯具出具LM-79的测试报告,这一块也慢慢越来越受各个LED生产厂家的关注。
因为一般厂家的积分球满足不了该标准的测试要求,有一部分的项目需要借助分布式光度计才能完成,而一份完整的LM-79测试报告这些测试项目也都有要求,因此将此标准的简单介绍写下来,以供大家探讨。
[IES]教你如何读懂IES文件!IES文件是什么文件?其实,IES文件就是光源(灯具)配光曲线文件的电子格式,因为它的扩展名为“*.ies”平时就直接称它为IES文件了。
IES如果你用缩略图来看的话,你看到的是它的子午面配光曲线图,也就是极坐标曲线图,结合你以前对它的了解它并不算是非常难的事情,但是,如果把它用ASCII文本文件(就是平时用的记事本,扩展名为“*.txt”的个你未必就能再识得它了,这就是它神秘的一面。
下面让我们来用宏源0612B灯具的IES文件为例,用记事本打开它是什么样子的,并对其中的意思进行逐条的IESNA:LM-63-1995[TEST] 080325[TESTLAB] EVERFINE[TESTDATE] 2008-3-25[ISSUEDATE] XX-XXX-1995[LAMPPOSITION][OTHER] EVERFINE[MANUFAC] 上海宏源电器照明有限公司[LUMINAIRE] LVD-DVD -1100[LAMP] LVD200WTILT=NONE1 16000.0 1.000 181 25 12 0.000 0.000 0.0001.000 1 208.30.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.55.0 5.56.0 6.57.0 7.58.0 8.59.0 9.510.0 10.5 11.0 11.5 12.0 12.5 13.0 13.5 14.0 14.515.0 15.5 16.0 16.5 17.0 17.5 18.0 18.5 19.0 19.520.0 20.5 21.0 21.5 22.0 22.5 23.0 23.5 24.0 24.525.0 25.5 26.0 26.5 27.0 27.5 28.0 28.5 29.0 29.530.0 30.5 31.0 31.5 32.0 32.5 33.0 33.5 34.0 34.535.0 35.5 36.0 36.5 37.0 37.5 38.0 38.5 39.0 39.540.0 40.5 41.0 41.5 42.0 42.5 43.0 43.5 44.0 44.545.0 45.5 46.0 46.5 47.0 47.5 48.0 48.5 49.0 49.550.0 50.5 51.0 51.5 52.0 52.5 53.0 53.5 54.0 54.555.0 55.5 56.0 56.5 57.0 57.5 58.0 58.5 59.0 59.560.0 60.5 61.0 61.5 62.0 62.5 63.0 63.5 64.0 64.565.0 65.5 66.0 66.5 67.0 67.5 68.0 68.5 69.0 69.570.0 70.5 71.0 71.5 72.0 72.5 73.0 73.5 74.0 74.575.0 75.5 76.0 76.5 77.0 77.5 78.0 78.5 79.0 79.580.0 80.5 81.0 81.5 82.0 82.5 83.0 83.5 84.0 84.585.0 85.5 86.0 86.5 87.0 87.5 88.0 88.5 89.0 89.590.00.0 15.0 30.0 45.0 60.0 75.0 90.0 105.0 120.0 135.0150.0 165.0 180.0 195.0 210.0 225.0 240.0 255.0 270.0 285.0300.0 315.0 330.0 345.0 360.03112.15 3109.71 3103.95 3112.15 3127.44 3149.82 3171.53 3200.78 3202.11 3203.88 3207.21 3192.80 3201.22 3218.29 3210.97 3199.01 3190.59 3183.05 3175.08 3156.24 3143.83 3132.31 3123.67 3111.70 3099.52 3098.19 3092.65 3090.88 3094.20 3098.41(限于篇幅,省略中间数据。
【技术文档】灯光方案设计——IES文件的制作和修改一、摘要灯光方案的设计离不开灯具的IES文件,只有合适的IES文件才能产生理想的照明仿真效果,打动客户。
IES文件的产生途径比较单一:一般情况下是将制作好的灯具样品放到光度分布计中检测,自动生成。
这种方式实现的周期很长,效果的不确定性也比较大。
本文档通过对IES文档的格式进行解析,提出了另一种IES文件的生产办法,更为灵活、快捷。
二、IES文件概述1986年,北美照明工程师协会IESNA(Illumination Engineering Society of North America)出版了最早的灯具和光源配光电子版文件的工业标准格式,发行灯具配光曲线的电子文档格式,即IES推荐的配光资料电子版转换标准格式(IESNA LM-63-1986:IES Recommended Standard File Format for Electronic Transfer Photometric Data),很快地被北美照明制造行业厂家与照明计算软件开发公司采用。
此标准于1991年進行修改,增加了一些关键词。
于1995年又做了修订,澄清了一些內容,而其将标题修订为”配光资料及相关讯息电子版转换的IES标准文件格式”,所有修訂的新版本都能和之前的旧版本相容。
经1991、1995、2002年三次修訂後。
目前使用的2002年标准已經于2002年8月获得美国国家标准学会(American National Standard Institute, ANSI)批准认可,IESNA LM-63-2002(IESNA Standard File Format for Electronic Transfer Photometric Data)已经成为北美唯一使用的配光文件格式,文件的扩展名”*.ies”。
三、IES文件解析我们以一个投光灯的IES文件为例(下图为一个投光灯的IES文件):文件的扩展名为:IES;但我们可以用记事本直接打开,也可以将其扩展名更改为’txt’。
IES格式的光度学数据文件在照明计算软件DIALux中的应用以道路照明计算为例:
1、打开DIALux,导入灯具文件
2、使用精灵模式快速街道设计
3、 下一步,设置街道组件和属性,主要设置街道组件宽度、车道数量、路面覆盖层(C1——混凝土路面,C2——沥青路面)
4、下一步,设置评估区域和照度种类,可对每个组件单独选择、也可以统一选择一个照度种类,依据CJJ 45-2006《城市道路照明设计标准》选择
快速路、主干路
ME1
快速路、主干路
ME2
次干路ME3c (TI 调整为10%)
次干路ME4b (TI 调整为10%)
5、下一步,添加选择的灯具,从先前导入的灯具文件选择、添加
6、下一步,设置可变的排列参数
选择灯杆距离可变时,确定光点高度、灯具的排列方式等
选择光点高度可变时,设置最小、最大值,确定灯杆距离、灯具的排列方式等
7、下一步,根据定位建议选择一种排列方式
8、下一步,取消选择“立即计算以构建街道”,完成
9、选择“设计案”、“街道”里面的“灯具排列”,选择“灯杆与灯具的距离”选项卡,修改灯
具倾斜角度(不宜超过15°)
10、开始计算
11、查看计算结果,选择“报表”,“街道”里面的“结果目录”,双击“结果目录”查看亮度、眩光、周边照度系数(环境比)等指标;
照度)等指标。
ies文件中中心光强数据1.引言1.1 概述IES文件是一种光照数据文件格式,常用于描述光源的发光特性和光照分布。
它可以被广泛应用于建筑照明设计、室内设计、舞台灯光设计等领域。
IES文件中的中心光强数据是对光源的辐射能力进行描述的重要参数。
中心光强数据指的是光线沿着光源的主要方向传播时的强度值。
通常,光源会将光线聚焦在某个特定的方向上,这个方向就是光源的主要方向。
中心光强数据告诉我们在该方向上光线的强度分布情况,可以帮助我们更好地了解光源的发光特性。
中心光强数据在光照设计中具有重要意义。
设计师可以根据中心光强数据来判断光源是否适合某个特定的照明场景。
例如,在舞台灯光设计中,设计师可以根据中心光强数据选择合适的灯具,以达到期望的照明效果。
在建筑照明设计中,设计师可以通过中心光强数据来评估灯具的照明效果,以确保室内空间的舒适度和工作效率。
此外,中心光强数据还对于优化光源布置和照明方案的制定具有重要意义。
通过分析不同光源的中心光强数据,我们可以比较它们在光照分布上的差异,进而选择最适合的光源。
此外,中心光强数据还可以用于计算光源的照度分布,在照明设计中起到指导作用。
综上所述,IES文件中的中心光强数据在光照设计中具有重要的意义。
它能够帮助设计师选择合适的光源,评估照明效果,并对照明方案进行优化。
随着科技的发展和照明技术的进步,中心光强数据的应用前景也将越来越广阔,为我们打造更美好的光照环境提供了有力支撑。
1.2文章结构文章结构部分是对整篇文章的组织和框架进行介绍和解释。
它提供了读者一个整体的概览,使他们能够了解文章的主要目的和主题的发展。
在本文中,我们将介绍IES文件中中心光强数据的含义和重要性,并展望其应用前景。
文章的结构如下:1. 引言- 1.1 概述- 1.2 文章结构- 1.3 目的2. 正文- 2.1 IES文件的定义和用途- 2.2 中心光强数据的含义和重要性3. 结论- 3.1 总结中心光强数据的意义- 3.2 展望中心光强数据的应用前景在引言部分,我们将对IES文件和中心光强数据进行简要介绍,概述文章内容,然后解释文章的结构和目的。
