供水管道水压试验记录___试验表

室内给水管道水压试验记录
表11-3-34（钢管及复合管）GB50242-2002
4.2.1:室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均匀工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

河南省建设厅监制。

给水管道水压试验记录
施工单位：
工程名称
试验日期
桩号及地段 给水试验段一
管道内径
接口种类
试验段长度 (m)
管材种类
(mm)
工作压力
试验压力
15min 允许降压值 (Mpa)
允许渗水量
(Mpa)
(Mpa)
L/(min km)·
达到试验压力的时
恒压结束 恒压时间 实际渗水量
次数
恒压时间内注 试
间 t 1
时间 t 2
T(min)
入的水量 W(L)
q (L/min
·
m)
1
验
注 2
水
3
方
法
4
5
法
折合平均实测渗水量
0.0 ·km)
外
观
将试验压力降至工作压力并保持恒压
30min ，检查管道均无漏水现象
评
语 试验过程及试验结果均符合
GB-50268-2008(给水排水管道工程施工及验收规范
) 的要求。

建设单位：
监理单位：
施工单位：
参加单位
及人员。

压力管道水压试验(注水法)记录表(自动计算)记录表应试验的管道名称: 压力管道试验时间：2021年10月10日试验地点：管道所在地试验压力：15MPa编号时间瞬时表记计量瓶法计算结果容积温度备注（hh:mm）值（MPa）初末差（mL）（MPa）记录值（mL）（℃）1 09:00 0 0 0 0 0 0 02 09:103 3 100 200 0.03 100 253 09:20 6 6 300 400 0.03 100 254 09:30 9 9 500 600 0.03 100 255 09:40 12 12 700 800 0.03 100 256 09:50 15 15 900 1000 0.03 100 257 10:00 15 15 1100 1200 0 0 25 试验结束说明：1. 管道名称：本次试验品质等级为B级，管道设计压力为0.6MPa，实际工作压力平时在0.3MPa以下，为了检测水压试验适用性，此次选择实验水压力为15MPa。

2. 试验时间：上午9点开始试验，配备守护人员1名。

3. 试验地点：此次试验在库房内进行，规定范围为管道全长700米范围内。

4. 试验压力：试验压力设定为15MPa，每个时间段内的压力变化值应不大于0.1MPa。

5. 第一组记录：实验开始时间为09:00，此时管道内的压力为0，计量瓶法记录初值为0，此组记录仅为压力管道的起点记录。

6. 第二组记录：实验时间为09:10，管道内的压力为3MPa，计量瓶法记录初值为100mL，末值为200mL，差值为100mL，计算结果为0.03MPa，计算机自动记录容积为100mL，温度为25℃。

7. 第三组至第六组记录：实验时间依次为09:20、09:30、09:40、09:50，管道内的压力递增，计量瓶法的记录值也随之增加。

8. 第七组记录：实验时间为10:00，管道内的压力为15MPa，计量瓶法记录初值为1100mL，末值为1200mL，差值为100mL，计算结果为0MPa，此时试验结束。

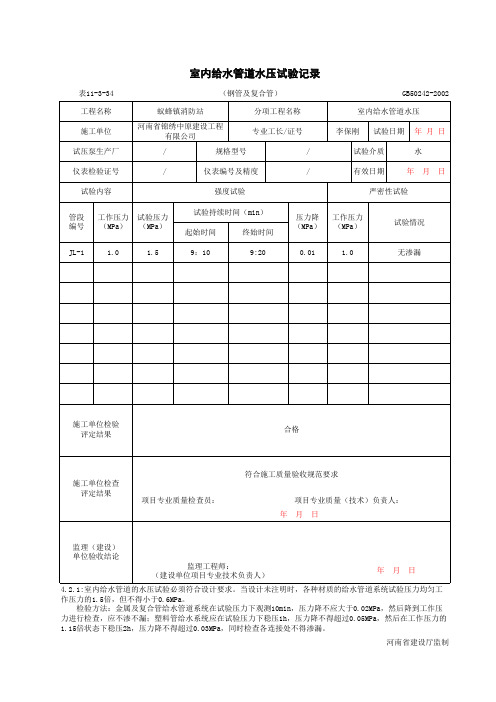

室内给水管道水压试验记录
GB50242-2002
工程名称分项工程名称给水管道安装
施工单位专业工长/证书试验日期年月日试压泵生产厂/ 规格型号/ 试验介质自来水仪表检验证书仪表编号及精度有效日期
试验内容强度试验严密性试验
管段编号工作压力
（MPa）
试验压力
（MPa）
试验持续时间压力降
（MPa）
工作压力
（MPa）
试验情况
起始时间终始时间
施工单位检验评
定结果项目专业质量（技术）负责人：
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
4.2.1室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳定1h，压力降不得超过0.05MPa，然后在工作压力的1.5倍状态下稳压2h,压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

供水管道水压试验记录范本1. 引言说到供水管道，大家可能都觉得它就是个不起眼的存在，但其实，它可是我们生活中不可或缺的小英雄呢！每天，水龙头一开，哗哗的水流就顺势而出，真是让人心情大好。

不过，大家有没有想过，水压这个东西，若是不稳定，那后果可就不堪设想啦。

为了保证水压稳定，供水管道的水压试验就成了必不可少的环节。

今天咱们就来聊聊这水压试验的记录怎么做，轻松点儿，幽默点儿，绝对让你听得津津有味！2. 水压试验的意义2.1 为啥要做水压试验？首先，咱们得弄明白，水压试验究竟是个啥玩意儿。

其实，简单来说，就是检测管道能不能扛得住压力，免得到时候“哗啦啦”一声，给你来个水漫金山。

咱们谁都不想一早起来，发现自家厨房成了“游泳池”吧？所以，水压试验就是在确保这些管道能顺利把水送到你家之前，给它们做个“健康检查”。

2.2 怎么个做法？那么，水压试验是怎么进行的呢？一般情况下，首先得把管道里的空气排出去，接着用水把管道灌满。

然后，咱们就开始慢慢加压，观察管道是否会漏水。

如果在测试过程中出现渗漏，那就说明管道得“休息”一下，得修修了。

说白了，水压试验就是给管道量血压，看它是否“健康”。

3. 试验记录的重要性3.1 记录啥？好啦，咱们接下来聊聊试验记录。

这东西可不是小事儿，记录不仅要写下测试的时间、地点，还得标明管道的种类和尺寸。

这就像吃饭前要点菜，得清楚自己吃了啥，别到头来一肚子问号。

最重要的，试验的压力值、测试结果以及管道的状态，都要一一记下，免得日后查账时找不到人。

3.2 记录的好处有了这些记录，未来无论是维护还是检修，咱们都能游刃有余。

试想一下，如果管道出问题了，找到记录就像找到了救命稻草，能让维修师傅迅速上手。

这比盲人摸象可强多了，省时又省力，还能避免不必要的麻烦。

4. 试验后的注意事项4.1 数据分析试验结束后，咱们可得好好分析一下这些数据。

别小看这些数字，里面可藏着很多“秘密”。

比如，假如某个管道的压力值总是偏低，那咱们就得引起警觉，可能是哪里出了问题。

给水管道试压记录表填写范本水管道的试压记录表是用来记录管道试压过程中的各项数据和结果的重要文件。

下面是一个水管道试压记录表的范本及相关参考内容，包括试压试验的时间、试验管段的信息、试验压力及持续时间、泄漏检测记录等。

试压试验记录表日期：_________ 时间：_________试验管段信息：管道名称：____________________管道规格：____________________试验管段编号：____________________试验压力及持续时间：试验压力：______MPa试验持续时间：______小时试验开始时间：________________试验结束时间：________________试验过程及结果：1. 开始试验前，确保试压介质为干净无杂质的水，并根据标准要求进行预压处理。

2. 打开进气阀，将水导入试压管道，并逐渐增加试验压力至预定值。

同时记录下试验压力与时间的变化。

3. 在试验持续时间内，通过观察压力表，确认试验压力的稳定性。

如试验压力有波动，需及时排除故障，并调整试验压力至稳定。

4. 试验持续时间结束后，逐渐降低试验压力至零，并记录下试验压力与时间的变化。

泄漏检测记录：1. 在试压过程中，可使用泄漏检测仪器进行泄漏检测。

记录下试验过程中出现的任何泄漏情况，包括泄漏位置、泄漏等级及处理方式。

2. 若发现泄漏情况，及时停止试验并确认泄漏点，进行修复。

修复完成后，重新进行试压，并记录修复后的试验压力和时间。

3. 如无泄漏情况，记录为“无泄漏”。

试验记录签名：试验人员：______________日期：______________总结：本次试压记录表中，试验管段的信息、试验压力及持续时间、泄漏检测记录等进行了详细的填写和记录。

试验人员需要对试压过程进行实时观察和记录，及时处理泄漏情况，并进行签名确认。

记录的数据和结果将有助于评估试验的准确性和管道工程的质量。

温馨提示：以上内容仅为一个水管道试压记录表的范本及相关参考内容，具体填写还需根据实际情况和标准要求进行调整。

给水管道水压试验记录1. 引言本文档记录了给水管道水压试验的过程和结果。

水压试验是为了验证给水管道及其连接部件的密封性和承压能力，确保其在正常使用情况下不会发生渗漏或破裂。

2. 测试对象本次水压试验的对象为新安装的给水管道系统，包括主管道、支管道、阀门、接头和连接件等。

3. 测试设备和材料本次测试所需的设备和材料如下：•水泵•压力表•测试管道•封堵设备（封堵布、垫片等）•工具（扳手、管道胶等）4. 测试前准备4.1 确定测试压力和持续时间根据设计要求，确定给水管道的测试压力和持续时间。

一般情况下，测试压力应为设计压力的1.5倍，并持续30分钟以上。

4.2 检查管道安装质量检查管道的安装质量，包括管道连接处的紧固情况、焊接质量和密封垫片的安装等。

确保管道连接牢固且无漏水点。

4.3 准备封堵设备准备好封堵设备，用于封堵管道的未安装部分，以确保只有待测试的管道参与水压试验。

5. 水压试验步骤5.1 封堵管道使用封堵设备封堵管道的未安装部分，确保只有待测试的管道参与水压试验。

封堵时要注意封堵布和垫片的选择，以确保封堵牢固且无泄漏。

5.2 准备水泵和压力表连接水泵和压力表，确保其工作正常。

校准和验收水泵和压力表，以确保测试结果的准确性。

5.3 充水及加压逐渐向管道充水，同时使用水泵增加压力，直至达到设定的测试压力。

在加压过程中，检查管道是否有异常现象，如漏水、渗水等。

如果发现异常，应立即停止加压并检查原因。

5.4 压力保持达到设定的测试压力后，停止加压，观察一定时间，检查管道是否有压力下降或渗漏现象。

测试时间至少为30分钟，期间应保持测试压力稳定。

6. 测试结果根据实际测试情况，给水管道水压试验的结果如下：•测试压力：XXX kPa•测试持续时间：XXX 分钟•结果：管道无渗漏现象，压力保持稳定。

7. 结论根据水压试验结果，确认给水管道系统的密封性和承压能力符合设计要求。

在正常使用情况下，管道系统应能保持稳定的供水压力，不会发生渗漏或破裂现象。

2017年农村饮水安全巩固提升工程供水管道水压试验记录给水管道水压试验记录填写说明1.设计最大工作压力(Mpa):由设计出；2.试验压力(Mpa)：查表7.3.15;3.10分降压值(Mpa):实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min) • (km):查表7.3.16 ;5.注水法(1)达到试验压力的时间(t1):观察记录；(2)恒压结束时间(t 2):观察记录；(3)恒压时间内注入的水量W( L):观测记录；(4)渗水量q (L/min ):计算,q=W/ (T1-T2);(5)折合平均渗水量L/(min) • (km):计算渗水量x 1000/试验段长度；实例：某工程管道长度为155m管径为①100mm管材为PE接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004 Mpa,达到试验压力的时间t1为8: 30,恒压结束时间t2为10: 30,恒压时间内注入水量为0.52L，计算并填表。

(1)根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

(2)根据实测观察，2小时内降压0.045Mpa所以，10分钟降压值为0.045/12=0.00375 Mpa(3)根据表7.3.16得知，允许渗水量为0.28 L/(min) • (km)。

(4)观察得知：达到试验压力的时间(t1 )为8: 30',恒压结束时间(t2)为10: 30',有效试验时间为2小时，即120分钟。

恒压时间内注入的水量W为0.52L，所以，渗水量q= W/(T1-T2) =0.52/120=0.00433L/min，折合平均渗水量为0.0043 x 1000/155=0.028 L/(min) • (km)填表如下:计算: q=W (t1 -12)。

给水管道试压记录表填写范本水管道试压记录表试压单位：__________________________试压对象：__________________________试压日期：__________________________试压压力：__________________________试压持续时间：__________________________试压结果：__________________________试压单位：填写进行试压的单位名称。

试压对象：填写进行试压的水管道系统的名称或位置。

试压日期：填写进行试压的具体日期。

试压压力：填写试压时施加的压力大小。

通常情况下，水管道的试压压力应根据设计要求进行设置，常见的试压压力为1.25倍或1.5倍正常使用压力。

试压持续时间：填写试压持续的时间长度，通常为一定的时间段，例如30分钟或1小时。

试压结果：填写试压的结果，即是否发现漏水或其他问题。

试压成功表示水管道系统能够承受试压压力而不产生漏水或渗漏现象。

试压失败则表示水管道系统存在问题，需要进行修复或调整。

试压记录表应包含以下内容：1. 试压前准备：记录试压前的准备工作，包括检查水压表的准确性、清理水管道系统、关闭所有相关阀门等。

确保试压过程中不会有其他外部因素干扰结果。

2. 试压操作：记录试压过程中的实际操作，包括施加试压压力的方式和具体数值、监测试压压力的方法和数据记录等。

3. 试压结果：记录试压结束后的结果，包括是否有漏水或渗漏现象，以及相关的具体情况描述。

4. 问题记录：如有试压失败或发现问题，记录具体问题的位置和描述，并提出解决方案或修复措施。

注意事项：1. 试压时应根据实际情况选择合适的压力和持续时间，并确保试压过程中的安全操作。

2. 在填写试压记录表时，应准确详细地记录试压的相关信息，方便以后查找和参考，以及进行相关的工程验收和后续维护工作。

3. 试压记录表应由相关负责人或工程技术人员填写，并按规定进行签字确认，以确保试压结果的可靠性和有效性。
