高频增强滤波(High Frequency Enhancement Filtering)是一种图像处理技术,旨在突出或增强图像中的高频成分。
高频成分通常指的是图像中细节丰富、边缘清晰的部分,如纹理、边缘和细节线条等。
高频增强滤波器通常通过提升图像中高频部分的强度来达到增强图像的目的。
这与低通滤波器相反,后者会消除或减少高频信息以平滑图像并去除噪声。
在实际应用中,高频增强滤波器可以用来改善图像的视觉效果,例如提高图像的对比度和锐化程度,或者用于特定的应用,如医学影像分析、遥感影像处理等。
高频增强滤波可以通过多种方式实现,包括使用数字信号处理方法(如频域滤波、空间域滤波等),以及使用计算机视觉算法(如卷积神经网络等)。
这些方法各有优缺点,并且选择哪种方法取决于具体的应用需求和可用资源。
虽然高频增强滤波可以提高图像的视觉效果,但它也可能带来一些副作用,如过度锐化导致的边缘假象、噪声放大等。
因此,在进行高频增强时需要权衡利弊,确保结果满足预期目标。
数字图像处理作业——频域滤波器设计摘要在图像处理的过程中,消除图像的噪声干扰是一个非常重要的问题。
本文利用matlab软件,采用频域滤波的方式,对图像进行低通和高通滤波处理。
低通滤波是要保留图像中的低频分量而除去高频分量,由于图像中的边缘和噪声都对应图像傅里叶频谱中的高频部分,所以低通滤波可以除去或消弱噪声的影响并模糊边缘轮廓;高通滤波是要保留图像中的高频分量而除去低频分量,所以高通滤波可以保留较多的边缘轮廓信息。
本文使用的低通滤波器有巴特沃斯滤波器和高斯滤波器,使用的高通滤波器有巴特沃斯滤波器、高斯滤波器、Laplacian高通滤波器以及Unmask高通滤波器。
实际应用中应该根据实际图像中包含的噪声情况灵活地选取适当的滤波算法。
1、频域低通滤波器:设计低通滤波器包括 butterworth and Gaussian (选择合适的半径,计算功率谱比),平滑测试图像test1和2。
实验原理分析根据卷积定理,两个空间函数的卷积可以通过计算两个傅立叶变换函数的乘积的逆变换得到,如果f(x, y)和h(x, y)分别代表图像与空间滤波器,F(u, v)和H(u, v)分别为响应的傅立叶变换(H(u, v)又称为传递函数),那么我们可以利用卷积定理来进行频域滤波。
在频域空间,图像的信息表现为不同频率分量的组合。
如果能让某个范围内的分量或某些频率的分量受到抑制,而让其他分量不受影响,就可以改变输出图的频率分布,达到不同的增强目的。
频域空间的增强方法的步骤:(1)将图像从图像空间转换到频域空间;(2)在频域空间对图像进行增强;(3)将增强后的图像再从频域空间转换到图像空间。
低通滤波是要保留图像中的低频分量而除去高频分量。
图像中的边缘和噪声都对应图像傅里叶频谱中的高频部分,所以低通滤波可以除去或消弱噪声的影响并模糊边缘轮廓。
理想低通滤波器具有传递函数:其中D0为制定的非负数,D(u,v)为点(u,v)到滤波器中心的距离。

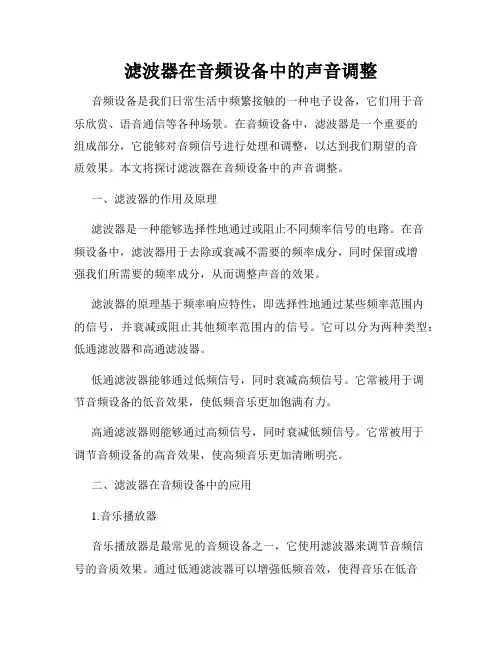

滤波器在音频设备中的声音调整音频设备是我们日常生活中频繁接触的一种电子设备,它们用于音乐欣赏、语音通信等各种场景。
在音频设备中,滤波器是一个重要的组成部分,它能够对音频信号进行处理和调整,以达到我们期望的音质效果。
本文将探讨滤波器在音频设备中的声音调整。
一、滤波器的作用及原理滤波器是一种能够选择性地通过或阻止不同频率信号的电路。
在音频设备中,滤波器用于去除或衰减不需要的频率成分,同时保留或增强我们所需要的频率成分,从而调整声音的效果。
滤波器的原理基于频率响应特性,即选择性地通过某些频率范围内的信号,并衰减或阻止其他频率范围内的信号。
它可以分为两种类型:低通滤波器和高通滤波器。
低通滤波器能够通过低频信号,同时衰减高频信号。
它常被用于调节音频设备的低音效果,使低频音乐更加饱满有力。
高通滤波器则能够通过高频信号,同时衰减低频信号。
它常被用于调节音频设备的高音效果,使高频音乐更加清晰明亮。
二、滤波器在音频设备中的应用1.音乐播放器音乐播放器是最常见的音频设备之一,它使用滤波器来调节音频信号的音质效果。
通过低通滤波器可以增强低频音效,使得音乐在低音方面更有震撼力。
通过高通滤波器可以增强高频音效,使得音乐在高音方面更加明亮。
通过适当调整滤波器的频率和增益,我们可以根据自己的喜好来调整音频设备的音质。
2.语音通信设备在语音通信设备中,滤波器的应用更加广泛。
通过低通滤波器可以去除高频噪声,使得语音通信更加清晰可辨。
通过高通滤波器可以去除低频噪声,使得语音通信更加干净。
此外,滤波器还可以用于调整语音音调,使得语音更加自然。
3.音频录制设备音频录制设备中的滤波器可以帮助我们选择性地录制特定频率范围内的音频。
例如,在录制某种乐器时,我们可以使用滤波器来衰减其他乐器的音频信号,使得所需乐器的音频表现更加突出。
三、滤波器的优化与改进随着科技的发展,滤波器的设计和优化也在不断改进。
目前,一些音频设备已经使用了数字滤波器,它们使用数字信号处理技术对音频进行滤波。

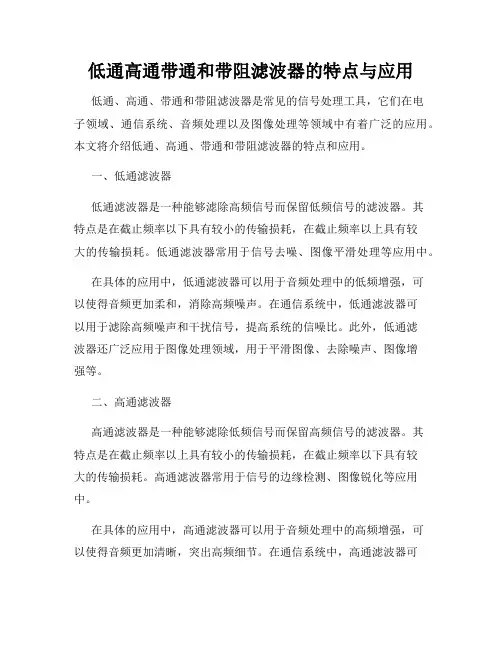

低通高通带通和带阻滤波器的特点与应用低通、高通、带通和带阻滤波器是常见的信号处理工具,它们在电子领域、通信系统、音频处理以及图像处理等领域中有着广泛的应用。
本文将介绍低通、高通、带通和带阻滤波器的特点和应用。
一、低通滤波器低通滤波器是一种能够滤除高频信号而保留低频信号的滤波器。
其特点是在截止频率以下具有较小的传输损耗,在截止频率以上具有较大的传输损耗。
低通滤波器常用于信号去噪、图像平滑处理等应用中。
在具体的应用中,低通滤波器可以用于音频处理中的低频增强,可以使得音频更加柔和,消除高频噪声。
在通信系统中,低通滤波器可以用于滤除高频噪声和干扰信号,提高系统的信噪比。
此外,低通滤波器还广泛应用于图像处理领域,用于平滑图像、去除噪声、图像增强等。
二、高通滤波器高通滤波器是一种能够滤除低频信号而保留高频信号的滤波器。
其特点是在截止频率以上具有较小的传输损耗,在截止频率以下具有较大的传输损耗。
高通滤波器常用于信号的边缘检测、图像锐化等应用中。
在具体的应用中,高通滤波器可以用于音频处理中的高频增强,可以使得音频更加清晰,突出高频细节。
在通信系统中,高通滤波器可以用于滤除低频噪声和直流偏置,提高信号的质量。
在图像处理领域,高通滤波器可以用于增强图像的边缘和细节,提高图像的清晰度。
三、带通滤波器带通滤波器是一种能够滤除低频和高频信号而保留某个频率范围内信号的滤波器。
其特点是在两个截止频率之间具有较小的传输损耗,在截止频率以下和以上具有较大的传输损耗。
带通滤波器常用于通信系统中的频段选择、音频处理中的频率调节等应用。
在具体的应用中,带通滤波器可以用于信号的频段选择,滤除不需要的频率分量。
在音频处理中,带通滤波器可以用于频率范围的调节,改变音频的音色。
此外,带通滤波器还可以应用于图像处理领域中的频域滤波,如频率域图像增强、频率域图像合成等。
四、带阻滤波器带阻滤波器是一种能够滤除某个频率范围内信号而保留其他频率信号的滤波器。
滤波器在音频设备中的杂音消除音频设备在使用过程中常常会产生杂音,这不仅影响了音质的表现,也降低了听音的体验。
为了解决这个问题,工程师们引入了滤波器这一装置,它能够有效消除音频设备中的杂音。
本文将探讨滤波器在音频设备中的作用和原理。
一、滤波器的作用滤波器是一种能够通过改变信号的频率谱分布来实现滤波效果的电子器件。
在音频设备中,滤波器主要用于消除干扰信号和杂音,保证音频信号的准确传输。
它具有以下几个主要的作用:1. 消除低频杂音:音频信号中的低频杂音常常是由电源电压不稳定、设备内部电路共享电源等原因引起的。
使用低通滤波器可以有效消除这些低频杂音,提高音频的清晰度和纯度。
2. 消除高频杂音:高频杂音往往是由于设备内部元件的突发信号、阻抗失匹配等问题引起的。
通过使用高通滤波器,可以滤除这些高频杂音,使音频更加干净和透明。
3. 调节音频频率响应:滤波器还可以根据需要来调节音频信号的频率响应。
比如,在音乐制作过程中,可以使用均衡器来增强或削弱不同频段的音量,调整音频的整体效果。
二、滤波器的原理滤波器的原理基于对不同频率信号的选择性传输。
最常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
它们通过对音频信号进行加权运算,实现对特定频率范围的信号传递或抑制。
1. 低通滤波器:低通滤波器能够使低于某个截止频率的信号通过,而将高于截止频率的信号抑制。
它主要用于消除音频中的低频杂音。
2. 高通滤波器:高通滤波器则相反,它使高于某个截止频率的信号通过,而将低于截止频率的信号抑制。
高通滤波器主要用于消除音频中的高频杂音。
3. 带通滤波器:带通滤波器可以让指定频率范围内的信号通过,而将其他频率范围的信号抑制。
它常被用于调节音频频率响应和消除特定频率范围的干扰信号。
4. 带阻滤波器:带阻滤波器与带通滤波器相反,它将特定频率范围内的信号抑制,而将其他频率范围的信号通过。
三、滤波器的应用滤波器在音频设备中有着广泛的应用。
数字图像处理之频率滤波频率滤波是数字图像处理中一种重要的技术,用于改变图像的频域特征,从而实现图像的增强、去噪、边缘检测等目的。
本文将详细介绍频率滤波的基本原理、常用方法以及实际应用。
一、频率滤波的基本原理频率滤波是基于图像的频域特征进行处理的,其基本原理是将图像从空域转换到频域,利用频域上的滤波操作来改变图像的频谱分布,再将处理后的图像从频域转换回空域。
频率滤波可以通过傅里叶变换来实现,将图像从空域转换到频域的过程称为傅里叶变换,将图像从频域转换回空域的过程称为傅里叶逆变换。
二、频率滤波的常用方法1. 低通滤波器低通滤波器用于去除图像中的高频成分,保留低频成分。
常见的低通滤波器有理想低通滤波器、巴特沃斯低通滤波器和高斯低通滤波器。
理想低通滤波器具有截止频率和陡峭的截止边缘,但会引入振铃效应;巴特沃斯低通滤波器具有平滑的截止边缘,但无法实现理想的截止特性;高斯低通滤波器具有平滑的截止特性,但没有明确的截止频率。
2. 高通滤波器高通滤波器用于强调图像中的高频成分,抑制低频成分。
常见的高通滤波器有理想高通滤波器、巴特沃斯高通滤波器和高斯高通滤波器。
它们的特点与低通滤波器相反,理想高通滤波器具有截止频率和陡峭的截止边缘,巴特沃斯高通滤波器具有平滑的截止边缘,高斯高通滤波器具有平滑的截止特性。
3. 带通滤波器带通滤波器用于选择图像中特定频率范围内的成分,抑制其他频率范围内的成分。
常见的带通滤波器有理想带通滤波器、巴特沃斯带通滤波器和高斯带通滤波器。
它们的特点与低通滤波器和高通滤波器相似,只是在频率响应上有所不同。
三、频率滤波的实际应用1. 图像增强频率滤波可以用于增强图像的细节和对比度。
通过选择合适的滤波器和参数,可以增强图像中的边缘和纹理等细节,使图像更加清晰和锐利。
同时,频率滤波也可以调整图像的亮度和对比度,使图像更加鲜明和饱满。
2. 图像去噪频率滤波可以用于去除图像中的噪声。
通过选择合适的滤波器和参数,可以抑制图像中的高频噪声,保留图像中的低频信号。
实验作业5:1、用理想低通滤波器在频率域实现低通滤波程序代码:I=imread('d:/3.jpg');I=rgb2gray(I);figure(1),imshow(I);title('原图像');s=fftshift(fft2(I));figure(2);imshow(abs(s),[]);title('图像傅里叶变换所得频谱'); [a,b]=size(s);a0=round(a/2);b0=round(b/2);d=10;for i=1:afor j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2);if distance<=d h=1;else h=0;end;s(i,j)=h*s(i,j);end;end;s=uint8(real(ifft2(ifftshift(s)))); figure(3);imshow(s);title('低通滤波所得图像');滤波d=102、用理想高通滤波器在频率域实现高频增强I=imread('d:/3.jpg');I=rgb2gray(I);figure(1),imshow(I);title('原图像');s=fftshift(fft2(I));figure(2);imshow(abs(s),[]);title('图像傅里叶变换所得频谱'); figure(3);imshow(log(abs(s)),[]);title('图像傅里叶变换取对数所得频谱');[a,b]=size(s);a0=round(a/2);b0=round(b/2);d=10;p=0.2;q=0.5;for i=1:afor j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2);if distance<=d h=0;else h=1;end;s(i,j)=(p+q*h)*s(i,j);end;end;s=uint8(real(ifft2(ifftshift(s))));figure(4);imshow(s);title('高通滤波所得图像'); figure(5);imshow(s+I);title('高通滤波所得高频增强图像');心得体会:这次按照低通滤波器和高通滤波器的定义,按照低通滤波的过程,一步一步写,先是进行傅里叶变换,再对其频谱进行平移,使其中心位于中心,再对此时的频谱进行‘圆形滤波’,刚开始纠结于公式,要怎么想出一个H(s)的滤波器的表达式,然后再进行相乘,后来没有想出来,就直接在每次循环里面直接进行乘法运算,如:for i=1:afor j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2);if distance<=d h=1;else h=0;end;s(i,j)=h*s(i,j);end;end;后来低通滤波这么一写,高通滤波也就挺简单的了,没怎么想,把上面那个h=1和h=0的位置调换一下就变成了高通滤波器,至于高频增强,就改用了s(i,j)=(p+q*h)*s(i,j);在想滤波器表达式怎么写的时候找了好多资料,结果别人的程序都没看懂,后来看到稍微有点接近的,就吸取了那种写法,写出以上程序。
电路基础原理应用滤波器实现音频信号的去噪与增强随着科技的不断发展,音频信号的处理在电子领域中扮演着重要的角色。
在现实生活中,音频信号往往会受到噪音的干扰,导致信号质量下降。
为了解决这个问题,滤波器这一电路元件被广泛应用于音频信号的去噪和增强中。
滤波器是一种能够选择特定频率范围内信号的电路元件。
它可以通过阻止或放行特定频率范围内的信号来实现去噪或增强。
基于滤波器的工作原理,我们可以将其分为两大类:低通滤波器和高通滤波器。
低通滤波器是一种允许低于某个截止频率的信号通过的滤波器。
在音频信号处理中,我们常常将低频成分看作噪音。
低通滤波器能够有效地去除低频噪音,使得音频信号更加清晰。
以数字音频为例,我们可以利用巴特沃斯滤波器或者是无限脉冲响应滤波器等来实现低通滤波器。
与此相反,高通滤波器则是允许高于某个截止频率的信号通过的滤波器。
在音频信号处理中,我们常常将高频成分看作噪音。
高通滤波器能够有效地去除高频噪音,使得音频信号更加纯净。
类似地,我们可以利用工具箱中的滤波器,如巴特沃斯滤波器或者是无限脉冲响应滤波器等来实现高通滤波器。
除了低通滤波器和高通滤波器,还有一种常用的滤波器是带通滤波器。
带通滤波器能够通过一个特定的频率范围内的信号,同时去除其他频率范围内的噪音。
带通滤波器在音频信号处理中经常被使用于对特定频率范围内信号的增强。
我们可以利用滑动窗口技术,将音频信号分为多段,并依次通过带通滤波器,最终将各段信号叠加得到增强后的音频信号。
通过应用滤波器实现音频信号的去噪和增强,可以在很大程度上提升音频信号的质量。
但是滤波器的实现并不容易,需要兼顾滤波器的选择、设计和实现等多个方面。
在实际应用中,我们需要根据具体需要选择适合的滤波器,并进行相应的模拟电路或者数字电路设计。
当然,滤波器的应用还可以远不止音频信号的处理,还可以用于图像信号的处理、通信信号的处理等多个领域。
在数字化时代,滤波器已经成为一种非常重要的电路元件,为我们提供了处理信号的便利性。

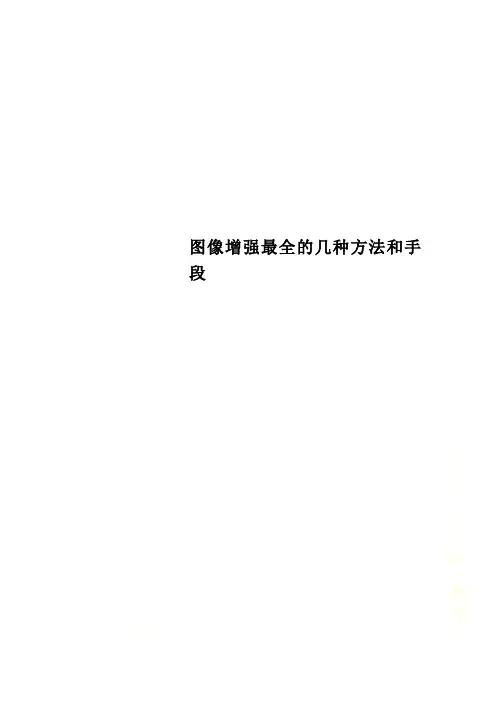

图像增强最全的几种方法和手段图像处理学院信息工程学院姓名钟佳杭班级14级物联网工程学号1440903010323、跳变性的高频分量。
但其在去除图像尖峰细节的同时也将图像边缘的跳变细节去除掉了,而使得图像较模糊。
低频滤波有理想低通滤波器、Butterworth 滤波器、指数滤波器等。
高通滤波器技术是利用高通滤波器来忽略图像中过度平缓的部分,突出细节和跳变等的高频部分,使得增强后的图像边缘信息分明清晰。
高通滤波技术进行增强处理后的图像,视觉效果不好,较适用于图像中物体的边缘提取。
高通滤波器有理想高通滤波器、梯形滤波器、指数滤波器等。
频域增强方法中还有带通和带阻滤波、同态滤波等,一般是用来解决光动态范围过大或者光照不均而引起的图像不清等情况。
3具体的图像增强算法3.1灰度拉伸算法及原理灰度拉伸又叫对比度拉伸,它是最基本的一种灰度变换,使用的最简单的分段线性变换函数,主要思想是提高图像处理时灰度级的动态范围。
它可以有选择的拉伸某段灰度区间以改善输出图像。
如图,所示的变换函数的运算结果是将原图在a到b之间的灰度拉伸到c到d之间。
如果一幅图像的灰度集中在较暗的区域而导致图像偏暗,可以用灰度拉伸功能来拉伸(斜率>1)物体灰度区间以改善图像;同样如果图像灰度集中在较亮的区域而导致图像偏亮,也可以用灰度拉伸功能来压缩(斜率<1)物体灰度区间以改善图像质量。
图2 灰度拉伸如下图所示为对一副光照不均的图像进行灰度拉伸前后的处理结果对比,明显地改善了图像的视觉效果。
原始图像灰度拉伸(斜率〉1)图3 灰度拉伸图像前后对比3.2 直方图均衡化算法及原理直方图是多种空间域处理技术的基础。
直方图操作能有效地用于图像增强,直方图固有的信息在其他图像处理应用中也是非常有用的,如图像压缩与分割。
直方图在软件中易于计算,也适用于商用硬件设备,因此,它们成为了实时图像处理的一个流行工具。
灰度级为]1,0[-L 范围的数字图像的直方图是离散函数k k n r h =)(,这里k r 是第k 级灰度,k n 是图像中灰度级为k r 的像素个数。

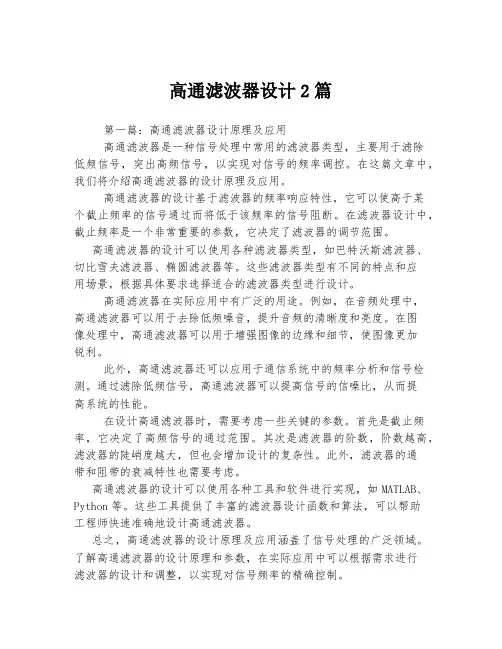

高通滤波器设计2篇第一篇:高通滤波器设计原理及应用高通滤波器是一种信号处理中常用的滤波器类型,主要用于滤除低频信号,突出高频信号,以实现对信号的频率调控。
在这篇文章中,我们将介绍高通滤波器的设计原理及应用。
高通滤波器的设计基于滤波器的频率响应特性,它可以使高于某个截止频率的信号通过而将低于该频率的信号阻断。
在滤波器设计中,截止频率是一个非常重要的参数,它决定了滤波器的调节范围。
高通滤波器的设计可以使用各种滤波器类型,如巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。
这些滤波器类型有不同的特点和应用场景,根据具体要求选择适合的滤波器类型进行设计。
高通滤波器在实际应用中有广泛的用途。
例如,在音频处理中,高通滤波器可以用于去除低频噪音,提升音频的清晰度和亮度。
在图像处理中,高通滤波器可以用于增强图像的边缘和细节,使图像更加锐利。
此外,高通滤波器还可以应用于通信系统中的频率分析和信号检测。
通过滤除低频信号,高通滤波器可以提高信号的信噪比,从而提高系统的性能。
在设计高通滤波器时,需要考虑一些关键的参数。
首先是截止频率,它决定了高频信号的通过范围。
其次是滤波器的阶数,阶数越高,滤波器的陡峭度越大,但也会增加设计的复杂性。
此外,滤波器的通带和阻带的衰减特性也需要考虑。
高通滤波器的设计可以使用各种工具和软件进行实现,如MATLAB、Python等。
这些工具提供了丰富的滤波器设计函数和算法,可以帮助工程师快速准确地设计高通滤波器。
总之,高通滤波器的设计原理及应用涵盖了信号处理的广泛领域。
了解高通滤波器的设计原理和参数,在实际应用中可以根据需求进行滤波器的设计和调整,以实现对信号频率的精确控制。
第二篇:高通滤波器的特性和设计方法高通滤波器是常用的一种滤波器类型,它可以通过提取高频信号、滤除低频信号来实现对信号频率的调节。
这篇文章将介绍高通滤波器的特性和设计方法。
高通滤波器具有以下几个重要特性。
首先,它具有高频放大的特性,即增强高频信号的幅度。
高通滤波原理高通滤波是一种常用的信号处理技术,它可以用来去除低频信号,突出高频信号,从而实现信号的增强和特征的提取。
高通滤波器在图像处理、音频处理等领域有着广泛的应用。
在本文中,我们将介绍高通滤波的原理及其在实际应用中的一些特点。
高通滤波的原理是基于频域分析的,它的核心思想是通过滤波器将低频信号抑制,从而突出高频信号。
在频域中,信号的高频成分对应着图像或音频中的细节部分,而低频成分则对应着整体的背景信息。
因此,通过高通滤波可以实现对图像或音频细节的增强,使其更加清晰和鲜明。
高通滤波器可以采用不同的实现方式,比较常见的有巴特沃斯滤波器、布特沃斯滤波器和高斯滤波器等。
这些滤波器在频域中有着不同的频率响应特性,可以实现对不同频率信号的抑制和增强。
在实际应用中,我们可以根据需要选择合适的滤波器类型和参数,来实现对信号的处理和提取。
除了在图像和音频处理中的应用,高通滤波器还常常用于信号的预处理和特征提取。
在机器视觉和模式识别领域,高通滤波可以帮助我们提取图像的边缘和纹理等特征,从而实现对图像的分割和识别。
在语音识别和音频处理中,高通滤波可以帮助我们去除噪声和杂音,提取语音的特征,从而实现对语音的识别和分析。
总的来说,高通滤波是一种非常重要的信号处理技术,它在多个领域都有着广泛的应用。
通过对信号频率的分析和处理,高通滤波可以实现对信号的增强和特征的提取,从而帮助我们更好地理解和利用信号信息。
在实际应用中,我们可以根据具体的需求和信号特点,选择合适的高通滤波器类型和参数,来实现对信号的处理和优化。
综上所述,高通滤波器在信号处理领域有着重要的作用,它可以帮助我们实现对信号的增强和特征的提取。
通过对信号频率的分析和处理,高通滤波可以实现对信号的优化,从而为后续的信号处理和分析提供更好的基础。
希望本文对高通滤波的原理和应用有所帮助,谢谢阅读!。
滤波器的噪声抑制和信号增强方法在电子设备和通信系统中,滤波器扮演着至关重要的角色。
滤波器可以有效地去除原始信号中的噪声,增强所需信号的质量。
本文将讨论滤波器的噪声抑制和信号增强方法。
一、噪声抑制方法1. 低通滤波器低通滤波器是一种常用的滤波器类型,其可以通过截断高频信号来抑制噪声。
低通滤波器适用于对频率响应要求不高的场景,如音频信号处理。
通过选择合适的截止频率,低通滤波器可以减小噪声对信号的影响。
2. 高通滤波器与低通滤波器相反,高通滤波器可以通过截断低频信号来抑制噪声。
高通滤波器适用于对于低频噪声的抑制,如语音信号处理。
通过选择合适的截止频率,高通滤波器可以提高信号的清晰度。
3. 带阻滤波器带阻滤波器是一种可以同时抑制特定频率范围内信号的滤波器。
带阻滤波器适用于需要去除特定频率的干扰噪声的场景。
通过选择合适的频带范围,带阻滤波器可以减少干扰噪声对信号的干扰。
二、信号增强方法1. 直流偏置直流偏置是一种常用的信号增强方法,其可以消除信号中的直流分量,使得信号更加稳定。
通过添加合适的偏置电压,直流偏置可以提高信号的动态范围和可靠性。
2. 自适应滤波自适应滤波是一种根据信号特性自动调整滤波器参数的方法。
自适应滤波器可以根据信号的变化实时调整滤波器的参数,以适应不同的信号环境。
这种方法可以显著提高信号的质量和稳定性。
3. 时域滤波时域滤波是通过对信号的时间域进行处理来增强信号的方法。
常见的时域滤波方法包括平均滤波、中值滤波等。
时域滤波方法适用于对信号的瞬时特性进行增强,可以有效去除周期性噪声和突发噪声。
综上所述,滤波器的噪声抑制和信号增强方法具有多种选择。
根据实际需求和信号特性选择合适的滤波器类型和增强方法,可以有效地提高信号的质量和可靠性。
在电子设备和通信系统的设计中,滤波器的应用将起到至关重要的作用。
作业51、用理想低通滤波器在频率域实现低通滤波程序代码如下:clear;A=imread('picture4.jpg');I=rgb2gray(A);figure(1);imshow(I);title('原图像');g = imnoise(I, 'gaussian' ,0 ,0.01);J = I+g;figure(2);imshow(J);title('加高斯噪声后图像');s=fftshift(fft2(I));figure(3);imshow(abs(s),[]);title('图像傅里叶变换所得频谱');[a,b]=size(s);a0=round(a/2);b0=round(b/2);d=150;for i=1:afor j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2);if distance<=d h=1;else h=0;end;s(i,j)=h*s(i,j);end;end;s=uint8(real(ifft2(ifftshift(s))));figure(4);imshow(s);title('低通滤波后所得图像');得到的图像如下:2、用理想高通滤波器在频率域实现高频增强程序源代码如下:clrar;A=imread('picture5.jpg');I=rgb2gray(A);figure(1);imshow(I);title('原图像');s=fftshift(fft2(I));figure(2);imshow(abs(s),[]);title('图像傅里叶变换所得频谱');figure(3);imshow(log(abs(s)),[]);title('图像傅里叶变换取对数所得频谱');[a,b]=size(s);a0=round(a/2);b0=round(b/2);d=150;p=0.2;q=0.5;for i=1:afor j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2); if distance<=d h=0;else h=1;end;s(i,j)=(p+q*h)*s(i,j);end;end;s=uint8(real(ifft2(ifftshift(s)))); figure(4);imshow(s);title('高通滤波所得图像');figure(5);imshow(s+I);title('高通滤波所得高频增强图像');得到的图像如下:。
理想低通滤波器的频域引言理想低通滤波器是一种常见的信号处理工具,它可以通过去除高频信号来实现对信号的平滑和降噪。
在频域中,理想低通滤波器将保留低于某个截止频率的信号成分,并将高于该截止频率的信号成分完全消除。
本文将详细介绍理想低通滤波器在频域中的特点、性能和应用。
理想低通滤波器的定义理想低通滤波器是一种在频域中以理想方式工作的滤波器。
它的特点是在指定截止频率之前完全保留信号成分,并将截止频率之后的所有信号成分完全消除。
这意味着理想低通滤波器具有无限陡峭的截止边缘和无衰减的截止区域。
理想低通滤波器的频域响应理想低通滤波器在频域中呈现出矩形形状的幅度响应曲线,也称为矩形函数。
这意味着在截止频率之前,理想低通滤波器的幅度响应为1,而在截止频率之后则为0。
矩形函数的宽度取决于截止频率,截止频率越高,矩形函数的宽度越窄。
理想低通滤波器的性能理想低通滤波器具有以下几个重要性能指标:截止频率截止频率是理想低通滤波器最重要的参数之一。
它决定了信号中哪些成分将被保留,哪些成分将被消除。
较低的截止频率将导致更多高频成分被保留,而较高的截止频率将导致更多高频成分被消除。
幅度响应理想低通滤波器的幅度响应在截止频率之前为1,在截止频率之后为0。
这意味着理想低通滤波器完全保留了低于截止频率的信号成分,并完全消除了高于截止频率的信号成分。
频域特性理想低通滤波器在时域中具有无限长的冲激响应,这导致了一些频域特性的限制。
例如,理想低通滤波器无法实现实时滤波,因为它需要对整个信号进行处理才能得到输出。
此外,理想低通滤波器在频域中产生了振铃效应,这是由于矩形函数的频谱特性造成的。
理想低通滤波器的应用理想低通滤波器在信号处理领域有着广泛的应用。
以下是一些常见的应用场景:语音信号处理在语音信号处理中,理想低通滤波器可以用于去除高频噪声、平滑语音信号以及提取关键频率成分。
图像处理在图像处理中,理想低通滤波器可以用于平滑图像、去除高频噪声以及边缘检测。
滤波器的频率选择特性与带宽控制方法随着电子设备的迅速发展,滤波器作为一种重要的电路元件,被广泛应用于通信、音频、视频等领域中。
滤波器的主要功能是去除或衰减电路中不需要的信号,以及保留或增强所需的信号。
本文将介绍滤波器的频率选择特性以及带宽控制方法。
一、滤波器的频率选择特性滤波器的频率选择特性是指滤波器在不同频率下的响应情况,即对于不同频率的输入信号,滤波器能够选择性地通过或抑制。
滤波器的频率选择特性可以分为两类:低通滤波器和高通滤波器。
1. 低通滤波器低通滤波器是指对于频率小于某一截止频率的信号,能够通过的滤波器。
低通滤波器在音频领域中被广泛应用,用于去除高频噪声,保留低频音频信号。
常见的低通滤波器有RC低通滤波器、LC低通滤波器等。
2. 高通滤波器高通滤波器是指对于频率大于某一截止频率的信号,能够通过的滤波器。
高通滤波器在通信领域中常用于去除低频噪声,保留高频信号。
常见的高通滤波器有RC高通滤波器、LC高通滤波器等。
二、带宽控制方法带宽是指滤波器在频率选择特性中,能够满足一定要求的频率范围。
带宽的选择对于滤波器的性能以及应用有着重要影响。
下面介绍两种常见的带宽控制方法。
1. 调整阻抗通过调整滤波器电路中的阻抗值,可以改变滤波器的带宽。
一般来说,增大阻抗可以减小带宽,而减小阻抗可以增大带宽。
这种方法常用于被动滤波器,如RC滤波器、LC滤波器等。
2. 设计滤波器参数通过设计滤波器的参数,如电容、电感等数值,可以控制滤波器的带宽。
对于主动滤波器,如运放滤波器、数字滤波器等,可以通过改变电路中元件数值及布局来实现带宽控制。
此外,数字滤波器还可以通过调整算法参数来控制带宽。
三、滤波器的应用滤波器广泛应用于通信、音频、视频等领域。
在通信领域,滤波器用于解调、调制等信号处理过程中,提高信号的质量和可靠性。
在音频领域,滤波器用于音频信号的处理和增强,提高音质和音乐效果。
在视频领域,滤波器用于图像信号的处理,去除噪声和增强图像细节。
高频增强电路与低通滤波器电路如何设计
对于如何设计高频增强电路与低通滤波器电路,我们仍然以共发射极发大电路为例!
首先,说一下低通滤波器电路
我们考虑一下在共发射极放大电路的集电极并联电容的作用!
低通滤波电路
如上图所示,此电路时截止频率为1KHz的低通滤波电路。
改电路具有将1KHz 频率以上的高频截止功能。
这是因为集电极电阻具有频率特性,所以导致三极管放大也有频率效应。
频率越高,因为电容的影响,导致电容与电阻并联的阻抗也就越小,所以电路的增益R c/Re也就越小。
使得电路具有了低通滤波器效应!
幅频特性曲线如下图!
幅频特性曲线
最后说一下,高频增强电路
与上面不同的是,电容这一次是并联在发射极上的!
同样,发射极电阻同样具有频率特性,所以导致三极管放大也有频率效应。
频率越高,因为电容的影响,导致电容与电阻并联的阻抗也就越小,所以电路的增益Rc/Re也就越大。
使得电路具有了高频增强效应!
幅频特性曲线
此电路一般用于音频控制以及FM发射电路高频预加重电路中!
注意,此电路并不能把增益变成无限大。
他的截止频率为:。
实验作业5:1、用理想低通滤波器在频率域实现低通滤波程序代码:I=imread('d:/3.jpg');I=rgb2gray(I);figure(1),imshow(I);title('原图像');s=fftshift(fft2(I));figure(2);imshow(abs(s),[]);title('图像傅里叶变换所得频谱'); [a,b]=size(s);a0=round(a/2);b0=round(b/2);d=10;for i=1:afor j=1:b distance=sqrt((i-a0)^2+(j-b0)^2) ;if distance<=d h=1;else h=0;end;s(i,j)=h*s(i,j);end;end;s=uint8(real(ifft2(ifftshift(s)) ));figure(3);imshow(s);title('低通滤波所得图像');滤波d=102、用理想高通滤波器在频率域实现高频增强I=imread('d:/3.jpg');I=rgb2gray(I);figure(1),imshow(I);title('原图像');s=fftshift(fft2(I));figure(2);imshow(abs(s),[]);title('图像傅里叶变换所得频谱'); figure(3);imshow(log(abs(s)),[]);title('图像傅里叶变换取对数所得频谱');[a,b]=size(s);a0=round(a/2);b0=round(b/2);d=10;p=0.2;q=0.5;for i=1:a for j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2) ;if distance<=d h=0;else h=1;end;s(i,j)=(p+q*h)*s(i,j);end;end;s=uint8(real(ifft2(ifftshift(s)) ));figure(4);imshow(s);title('高通滤波所得图像');figure(5);imshow(s+I);title('高通滤波所得高频增强图像');心得体会:这次按照低通滤波器和高通滤波器的定义,按照低通滤波的过程,一步一步写,先是进行傅里叶变换,再对其频谱进行平移,使其中心位于中心,再对此时的频谱进行‘圆形滤波’,刚开始纠结于公式,要怎么想出一个H(s)的滤波器的表达式,然后再进行相乘,后来没有想出来,就直接在每次循环里面直接进行乘法运算,如:for i=1:afor j=1:bdistance=sqrt((i-a0)^2+(j-b0)^2);if distance<=d h=1;else h=0;end;s(i,j)=h*s(i,j);end;end;后来低通滤波这么一写,高通滤波也就挺简单的了,没怎么想,把上面那个h=1和h=0的位置调换一下就变成了高通滤波器,至于高频增强,就改用了s(i,j)=(p+q*h)*s(i,j);在想滤波器表达式怎么写的时候找了好多资料,结果别人的程序都没看懂,后来看到稍微有点接近的,就吸取了那种写法,写出以上程序。
哪些是图像锐化操作方法
图像锐化是一种常见的图像处理技术,目的是提高图像的边缘和细节,使图像看起来更加清晰和鲜明。
以下是一些常见的图像锐化操作方法:
1. 锐化滤波器:
- Sobel算子:通过对图像进行梯度计算来增强边缘。
- Laplacian算子:通过计算图像的二阶导数来增强边缘。
- 理想锐化滤波器:通过增强高频分量来提高图像的锐度。
2. 高通滤波:
- 经典的高通滤波器如Laplacian滤波器可以增强图像的高频分量,从而提高锐度。
- 基于梯度的高通滤波器如Prewitt、Roberts等也可以用于图像锐化。
3. 锐化掩模:
- 锐化掩模是使用原始图像和模糊图像之间的差异来增强图像的边缘。
- 常见的锐化掩模有Unsharp Masking(USM)和高斯锐化等。
4. 频域滤波:
- 快速傅里叶变换(FFT)可以将图像转换到频域进行处理。
在频域中,可以通过滤波来增强高频分量。
5. 对比度增强:
- 使用对比度增强技术可以增强图像的边缘和细节,从而使图像看起来更加锐利。
需要注意的是,锐化操作容易引入噪声和伪影,因此在实际应用中需要进行适当的调整和平衡。
理想低通滤波器反变换全文共四篇示例,供读者参考第一篇示例:理想低通滤波器是一种常见的信号处理工具,用于去除频谱中高频部分的信息,保留低频成分。
在实际应用中,我们经常需要设计和应用这种滤波器,以满足特定的信号处理需求。
本文将介绍理想低通滤波器的基本原理和反变换,并探讨其在信号处理领域的应用。
理想低通滤波器的原理很简单,即将频率高于截止频率的信号成分完全滤除,而保留频率低于截止频率的信号成分。
其频率响应为矩形窗口形状,即在截止频率处有一个明显的截止。
在时域中,理想低通滤波器对信号进行卷积操作,将频域中高频成分置零,得到滤波后的信号。
理想低通滤波器的频率响应可以表示为:H(ω) = { 1, |ω| ≤ ω_c0, |ω| > ω_cω为频率,ω_c为截止频率。
在时域中,理想低通滤波器的冲激响应为:h(t) = 2ω_c sinc(2ω_c t)sinc函数定义为sinc(x) = sin(x)/x。
理想低通滤波器的冲激响应在时域中呈现出一系列周期性的冲激信号,这些冲激信号在频谱中对应着频率分量的衰减效应。
理想低通滤波器的反变换是指将滤波后的信号重新变换回时域,还原原始信号。
由于理想低通滤波器对频域中高频成分进行了置零操作,在反变换过程中会出现所谓的Gibbs现象,即在信号边缘出现振荡。
Gibbs现象是因为理想低通滤波器的频率响应是一个截止频率处不连续的窗口函数,在时域中对应着一个无限延伸的冲激响应。
这导致反变换过程中,在信号的边缘出现震荡,失真原始信号的形状。
为了解决Gibbs现象,可以采用改进后的滤波器设计方法,如巴特沃斯滤波器、切比雪夫滤波器等。
理想低通滤波器的应用广泛,例如在语音信号处理、图像处理、无线通信等领域都有重要作用。
在语音信号处理中,理想低通滤波器可用于去除噪声和杂音,提取清晰的语音信息;在图像处理中,理想低通滤波器可用于平滑图像、边缘检测等;在无线通信中,理想低通滤波器可用于频域上的信号调制和解调,滤波干扰信号等。
作业5
1、用理想低通滤波器在频率域实现低通滤波
程序代码如下:
clear;
A=imread('picture4.jpg');
I=rgb2gray(A);
figure(1);
imshow(I);
title('原图像');
g = imnoise(I, 'gaussian' ,0 ,0.01);
J = I+g;
figure(2);
imshow(J);
title('加高斯噪声后图像');
s=fftshift(fft2(I));
figure(3);
imshow(abs(s),[]);
title('图像傅里叶变换所得频谱');
[a,b]=size(s);
a0=round(a/2);
b0=round(b/2);
d=150;
for i=1:a
for j=1:b
distance=sqrt((i-a0)^2+(j-b0)^2);
if distance<=d h=1;
else h=0;
end;
s(i,j)=h*s(i,j);
end;
end;
s=uint8(real(ifft2(ifftshift(s))));
figure(4);
imshow(s);
title('低通滤波后所得图像');
得到的图像如下:
2、用理想高通滤波器在频率域实现高频增强
程序源代码如下:
clrar;
A=imread('picture5.jpg');
I=rgb2gray(A);
figure(1);
imshow(I);
title('原图像');
s=fftshift(fft2(I));
figure(2);
imshow(abs(s),[]);
title('图像傅里叶变换所得频谱');
figure(3);
imshow(log(abs(s)),[]);
title('图像傅里叶变换取对数所得频谱');
[a,b]=size(s);
a0=round(a/2);
b0=round(b/2);
d=150;
p=0.2;q=0.5;
for i=1:a
for j=1:b
distance=sqrt((i-a0)^2+(j-b0)^2); if distance<=d h=0;
else h=1;
end;
s(i,j)=(p+q*h)*s(i,j);
end;
end;
s=uint8(real(ifft2(ifftshift(s)))); figure(4);
imshow(s);
title('高通滤波所得图像');
figure(5);
imshow(s+I);
title('高通滤波所得高频增强图像');
得到的图像如下:。
