485总线布线规范

485总线结构的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

（图二、控制器与计算机相连）2、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。

系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。

485施工常见错误现象485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。

有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

78485总线的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

2、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。

系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。

485施工常见错误现象：485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。

有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

RS485通讯布线要求及故障处理方法RS485通讯是一种串行通信协议，被广泛应用于工业自动化、仪器仪表、楼宇控制等领域。

在进行RS485通讯布线时，需要遵循一定的要求，以确保通讯的稳定性和可靠性。

同时，在实际使用过程中，可能会出现各种故障，需要采取相应的处理方法。

以下是关于RS485通讯布线要求及故障处理方法的详细介绍。

一、RS485通讯布线要求1.线缆选择RS485通讯通常采用双绞线作为传输介质，常见的双绞线为UTP（没有屏蔽层）和STP（有屏蔽层）。

在选择线缆时，应根据实际环境需求和通讯距离选择合适的线缆类型。

对于长距离通讯，建议采用STP线缆，以提供更好的抗干扰性能。

2.线缆长度3.线缆接线4.线缆终端电阻5.消除接地环路在RS485通讯布线过程中，应尽量消除接地环路，以减小传输过程中的磁耦合干扰。

可以使用差分模式传输、绝缘隔离等方式来降低接地环路的影响。

1.信号干扰导致通讯错误如果RS485通讯出现错误，首先需要检查是否有外部信号干扰。

可以采取以下措施来解决这个问题：-检查线缆是否与高电压、大电流线路靠得过近，如果是，应移开线缆位置。

-检查线缆是否被其他高频信号干扰，如果是，可以采用屏蔽线缆或者增加屏蔽材料来减少干扰。

-如果通讯距离较长，可以考虑使用中继器进行信号放大和重新发送。

2.配置错误导致通讯失败如果RS485通讯无法建立连接，可能是由于配置错误导致的。

可以采取以下措施来解决这个问题：-检查通讯设备的RS485通讯参数设置，包括波特率、数据位、校验位等是否一致。

-检查通讯设备的地址设置，确保每个设备都有唯一的地址。

-检查通讯设备的通讯模式，包括主从模式、多主模式等是否设置正确。

3.线缆接线错误导致通讯中断如果RS485通讯中断，可能是由于线缆接线错误导致的。

可以采取以下措施来解决这个问题：-检查线缆接线是否正确，确保每个设备的A线和B线连接到相同的终端。

-检查线缆终端电阻是否连接正确，保证电阻的阻值为120欧姆。

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

RS-485总线现场应用规范1.线材选择● 使用2芯屏蔽双绞线,而不是多芯双绞线；● 铜质，线径0.5～1平方毫米，请不要使用铝质或其它杂质线缆；● 绞距20毫米，不要使用大绞距；● 直流电阻38～88欧姆/公里，线材阻抗120欧姆最佳；2.布线规范● 485通信线总长不超过1200米，长距离传输需要降低波特率。

● 在同一个网络系统中，必须使用同一种电缆，尽量减少线路中的接点。

接点处确保焊接良好，包扎紧密，避免松动和氧化。

● 485总线一定要是菊花链（手拉手式）的总线结构,坚决杜绝星型连接和分叉连接。

● 远离动力线，不要与动力线共穿同一布线管，更不能捆扎在一起，距离保持500mm 以上。

● 如果RS485电缆和动力电缆必须交叉，那么必须保证RS485电缆和动力电缆之间的夹角为90度。

● 用屏蔽线将所有485设备的GND 地连接起来。

● 当总线长度超过100米后，应在两端485设备的485+和485-上并接 120欧姆的终端电阻。

● 如果现场使用大功率变频器，必须要求接输出滤波器，改善输出EMI 。

3.FAQ3.1: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上，在理想环境的前提下才有可能使得传输距离达到1200米。

一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米，而且能通讯并不代表每次通讯都正常。

所以通常485总线实际的稳定的通讯距离远远达不到1200米。

负载485设备多,线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护，波特率的太高等等因素都会降低通讯距离。

3.2: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的。

一般485芯片负载能力有三个级别32台、128台、256台。

理论上的标称往往实际上是达不到的。

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

RS-485总线布线规则及方法——(RS485总线系统应用之4)《RS-485总线布线规则及方法》东风汽车有限公司计量测试中心王德宪摘要：本文阐述了RS-485双向串行总线的特点、RS-485总线在实际应用中的布线规则、拓扑结构和匹配电阻的连接方法。

可供有关技术人员在RS-485总线设计和施工时做参考。

关键词：RS-485、总线、规则、方法1.前言在工业测控和数据采集系统的数据通信中，需要利用计算机通过串行接口与测控网中的设备进行数据或命令传输。

截止到目前为止，被广泛应用的串行通信接口有RS-232、RS-485/422等。

RS-232是最早的串行接口，应用于低波特率的串行通信。

RS-232采取的是单端不平衡传输方式，其收发端的数据信号都是相对于地信号的，所以共模抑制能力差。

再加上双绞线分布电容的影响，其最大传输距离仅为 15米，最高传输速率只有20kbit/s(=2560Byte/s)，并且只支持点对点通信。

为克服RS-232串口的通信距离短、波特率低的缺点，后来推出了RS-485/422接口标准(以下简称485总线)。

由于485总线的先进性，很快在工业测控等领域得到了广泛地应用。

2. 485总线的特点485总线采用了平衡发送和差分接收接口标准。

在发送端将串行口的TTL电平信号转换成差分信号由A、B两线输出，经过双绞线传输到接收端后，再将差分信号还原成TTL电平信号。

因此具有极强的抗共模干扰能力，加之总线收发器灵敏度很高，可以检测到低至200mV的电压。

故传输信号经过千米以上的衰减后都可以完好恢复。

在100kbit/s的传输速率下，通信距离可以达到1200米左右。

如果通信距离较短，其最大传输速率可达10Mbit/s。

如果需传输更长的距离，需要增加485中继器。

RS-485采用半双工工作方式，支持多点数据通信。

RS-485总线网络拓扑一般采用终端匹配的总线型结构。

即采用一条总线将各个节点串接起来，不支持环形或星型网络。

485总线报警主机系统布线要求和注意事项报警主机系统是一种常见的安全设备，用于监控和报警防范。

正确的布线和注意事项对于确保系统正常运行至关重要。

下面将介绍485总线报警主机系统布线的要求和注意事项。

一、布线要求1.确定主机安装位置：应选取距离被监控区域近、交通便利、通风良好的地方，避免阳光直射和湿度过高的环境。

2.选择合适的线缆：使用符合国家标准的屏蔽双绞线缆，以保证信号传输的稳定性和可靠性。

常用的线缆规格为CAT5或CAT63.布线路径选择：应选择远离电源和高压设备的路径，并且避免与高压、高磁、强电磁干扰的设备共用走线。

4.最大传输距离：根据线缆类型和使用环境确定最大传输距离，避免造成信号衰减和数据传输错误。

二、注意事项1.电气连线：保持电源线、通信线、地线分开敷设，并且分别接地，以避免干扰和火灾风险。

2.接地方法：主机的接地应符合国家相关标准，确保接地可靠。

接地电阻一般应小于4欧姆。

3.线缆穿越墙壁或楼板：在布线过程中，要避免将线缆直接穿越墙壁或楼板，以防止损坏线缆和影响建筑结构。

4.信号屏蔽：必须保持信号线与高压电缆、电机等干扰源进行适当隔离和屏蔽，以确保信号的稳定传输。

5.分区布线：根据被监控区域的特点，将其划分为几个区域，每个区域连接一个485总线响应器，以提高系统的灵活性和可靠性。

6.拓扑结构：布线中多采用星型结构，即将各个子系统的主机连接到一个主机集线器上，这样可以简化系统的管理和维护。

7.系统规模：考虑实际需求，选择合适的主机数量和总线长度，以保证系统的稳定运行。

8.防雷措施：对于需要布置在户外或易受雷击区域的主机，应安装雷电保护装置，以防止雷电击毁设备。

通过以上的要求和注意事项，可以确保485总线报警主机系统的布线正确、稳定和安全。

在布线过程中，需要根据具体的现场环境和实际需求来灵活调整，并严格按照相关标准操作。

此外，安装和调试后还应进行必要的测试和检查，确保系统能够正常运行。

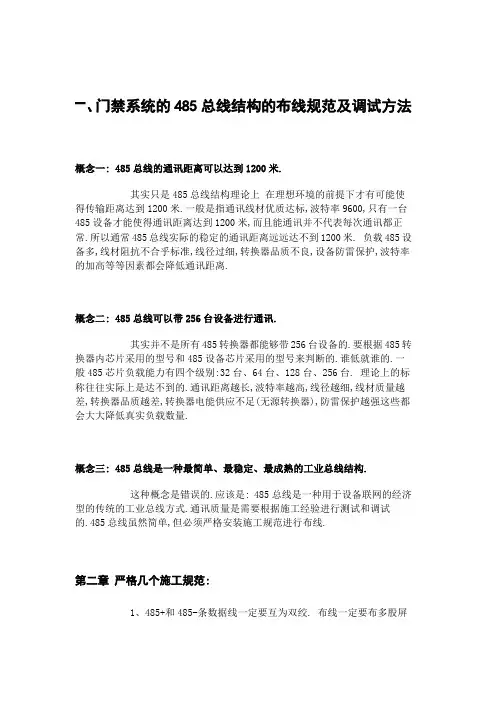

-、门禁系统的485总线结构的布线规范及调试方法概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带256台设备进行通讯.其实并不是所有485转换器都能够带256台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有四个级别:32台、64台、128台、256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单、最稳定、最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式.通讯质量是需要根据施工经验进行测试和调试的.485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:1、485+和485-条数据线一定要互为双绞. 布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.2、485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.3、设备供电的交流电及机箱一定要真实接地,而且接地良好. 有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.4、避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:1、通讯不上,无反应.2、可以上传数据,但不可以下载数据.3、通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.4、有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:要确保设备接线正确,且严格合乎规范.1、共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.2、终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.3、中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.4、单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.5、笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:1、建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.2、严格安装485总线的施工规范进行施工,杜绝任何侥幸心理. 对线路较长、负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.二、门禁施工常见的布线错误门禁施工常见错误现象一用网络线布电锁锁到控制器的线!门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！由于电锁工作电流比较大（相对于门禁系统的其他设备例如控制器读卡器），电锁离控制器有一定的距离，线上的压降会比较大。
