ATX电源接口定义----20针及24针(图)

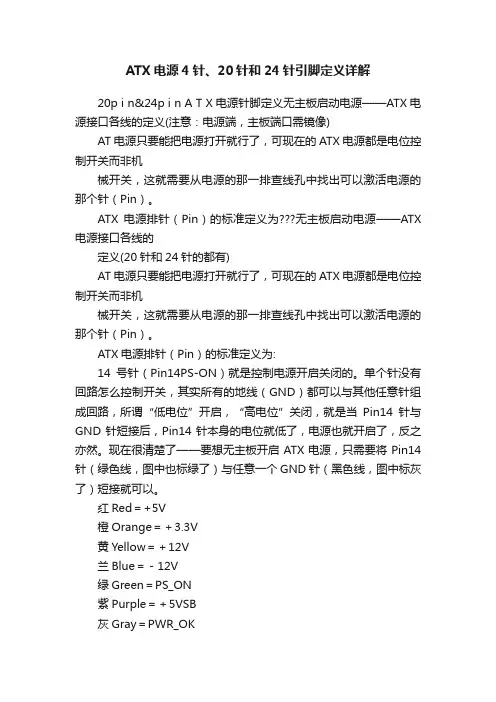

ATX电源4针、20针和24针引脚定义详解20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS 电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

１ATX 电源针脚定义及工作原理ATX 电源原理与结构图解无主板启动电源——ATX 电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。

ATX 电源排针（Pin ）的标准定义为 无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。

ATX 电源排针（Pin ）的标准定义为:14号针（Pin 14 PS-ON ）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND ）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V 绿Green＝PS_ON橙Orange＝＋3.3V 紫Purple＝＋5VSB黄Yellow＝＋12V 灰Gray＝PWR_OK兰Blue＝－12V 白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

电脑电源主板电源插头‎20pin针以及A‎T X使用的24PIN‎针针脚定义（转）‎1. 24针‎A TX电源排针（Pi‎n）的标准定义为:‎14号针（Pin 1‎4 PS-ON）就是‎控制电源开启关闭的。

‎单个针没有回路怎么控‎制开关，其实所有的地‎线（GND）都可以与‎其他任意针组成回路，‎所谓“低电位”开启，‎“高电位”关闭，就是‎当Pin 14针与‎G ND 针短接后，P‎i n 14针本身的电‎位就低了，电源也就开‎启了，反之亦然。

现在‎很清楚了——要想无主‎板开启ATX电源，只‎需要将Pin 14针‎（绿色线，图中也标绿‎了）与任意一个GND‎针（黑色线，图中标灰‎了）短接就可以。

1‎4号针（Pin 14‎PS-ON）就是控‎制电源开启关闭的。

单‎个针没有回路怎么控制‎开关，其实所有的地线‎（GND）都可以与其‎他任意针组成回路，所‎谓“低电位”开启，“‎高电位”关闭，就是当‎P in 14针与G‎N D 针短接后，Pi‎n 14针本身的电位‎就低了，电源也就开启‎了，反之亦然。

现在很‎清楚了——要想无主板‎开启ATX电源，只需‎要将Pin 14针（‎绿色线，图中也标绿了‎）与任意一个GND针‎（黑色线，图中标灰了‎）短接就可以。

红R‎e d＝+5V橙Or‎a nge＝＋3.3V‎黄Yellow＝＋‎12V兰Blue＝‎－12V绿Gree‎n＝PS_ON紫P‎u rple＝＋5VS‎B灰Gray＝PW‎R_OK白Whit‎e＝—5V黑Bla‎c k＝COM＝GND‎＝接地24pin ‎我们使用的ATX开‎关电源，输出的电压有‎＋12V、－12V、‎＋5V、－5V、＋3‎.3V等几种不同的电‎压。

在正常情况下，上‎述几种电压的输出变化‎范围允许误差一般在5‎%之内，如下表所示，‎不能有太大范围的波动‎，否则容易出现死机的‎数据丢失的情况。

‎i915/925使用‎新的电源架构ATX ‎12V-24针，它的‎标准接口从原来的两个‎提升至三个。

20pin&24pinATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：附: ATX电源的工作原理自从IBM推出第一台PC至今，微机电源已从AT电源发展到ATX电源。

时至今日，微机电源仍是根据IBM公司的个人电脑标准制造的。

市场上的ATX电源，不管是品牌电源还是杂牌电源，从电路原理上来看，一般都是在AT电源的基础上，做了适当的改动发展而来的，因此，我们买到的ATX电源，在电路原理上一般都大同小异。

在微机国产化的进程上，微机电源技术也由国内生产厂家逐渐消化吸收，生产出了众多国有品牌的电源。

微机电源并非高科技产品，以国内生产厂家的技术和生产实力，应该可以生产出物美价廉的电源产品。

然而，纵观整个微机电源市场情况却不尽人意，许多电源产品存在着各种选料和质量问题，故障率较高。

ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

其主电路原理图见图１，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T1之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T1以后的电路，不和交流220V直接相连，称为低压侧电路。

１ATX 电源针脚定义及工作原理ATX 电源原理与结构图解无主板启动电源——ATX 电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。

ATX 电源排针（Pin ）的标准定义为 无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。

ATX 电源排针（Pin ）的标准定义为:14号针（Pin 14 PS-ON ）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND ）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V 绿Green＝PS_ON橙Orange＝＋3.3V 紫Purple＝＋5VSB黄Yellow＝＋12V 灰Gray＝PWR_OK兰Blue＝－12V 白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

电源接口定义Document number：NOCG-YUNOO-BUYTT-UU986-1986UTATX电源的接口定义（20针和24针）一、ATX电源的定义：ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部硬件使用的直流5V，12V，24V等电压的电源ATX电源与AT电源的区别：与AT电源相比，ATX电源增加了“＋、＋5VSB、PS－ON”三个输出。

AT电源只要能把电源打开就行了，而ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin），即PS-ON信号！14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了！关于ATX电源增加的部分，其中“＋”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。

ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于伏时关闭电源。

二、ATX电源的结构特点：ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：电源增加了一个辅助开关电源。

当ATX电源交流输入端一旦有220 V的交流电时，辅助电源就开始工作，一路经整流7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

ATX电源接口定义----20针及24针(图)20针24针针脚名称颜色说明1 橙色+ VDC2 橙色+ VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & + is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 橙色+ VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDCATX电源接口定义-最大带宽：可根据此处选择内存型号PC133类型显示SDRAM 可选择SD内存内存容量有：128M 256M 512MPC2100-133MHZ--传输类型为DDR 266 内存容量有：256M 512M 1GPC2700-166MHZ--传输类型为DDR 333 内存容量有：256M 512M 1GPC3200-200MHZ--传输类型为DDR 400 内存容量有：256M 512M 1GPC2 4200/4300-266MHZ--传输类型为DDR2 533 内存容量为512M 1G 2GPC2 5300-333MHZ--传输类型为DDR2 667 内存容量为512M 1G 2GPC2 6400-400MHZ--传输类型为DDR2 800 内存容量为1G 2GPC3 8500-533MHZ--传输类型为DDR3-1066 内存容量为1G 2GPC3 10600-666MHZ--传输类型为DDR3-1333 内存容量为1G 2G。

20与24针电源各个针脚定义一。

20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。

ATX电源的接口定义（20针和24针）一、ATX电源的定义：ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部硬件使用的直流5V，12V，24V等电压的电源ATX电源与AT电源的区别：与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－O N ”三个输出。

AT电源只要能把电源打开就行了，而ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin），即PS-ON信号！14号针（Pin 14 PS-O N）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个G N D针（黑色线，图中标灰了）短接就可以了！关于ATX电源增加的部分，其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。

ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。

二、ATX电源的结构特点：ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：1.ATX电源增加了一个辅助开关电源。

当ATX电源交流输入端一旦有2 20V的交流电时，辅助电源就开始工作，一路经整流7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

A T电源针针和针引脚定义详解标准化工作室编码[XX968T-XX89628-XJ668-XT689N]20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。

20pin&24pin ATX电源针脚概念无主板启动电源——ATX电源接口各线的概念()AT电源只要能把电源打开就好了，可此刻的ATX电源都是电位操纵开关而非机械开关，这就需要从电源的那一排查线孔中找出能够激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准概念为无主板启动电源——ATX电源接口各线的概念(20针和24针的都有)AT电源只要能把电源打开就好了，可此刻的ATX电源都是电位操纵开关而非机械开关，这就需要从电源的那一排查线孔中找出能够激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准概念为:14号针（Pin 14 PS-ON）确实是操纵电源开启关闭的。

单个针没有回路怎么操纵开关，其实所有的地线（GND）都能够与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，确实是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

此刻很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就能够够。

红Red＝+5V橙Orange＝＋黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地咱们利用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋等几种不同的电压。

在正常情形下，上述几种电压的输出转变范围许诺误差一样在5%之内，如下表所示，不能有太大范围的波动，不然容易显现死机的数据丢失的情形。

i915/925利用新的电源架构ATX 12V-24针，它的标准接口从原先的两个提升至三个。

这种分离式的设计，与过往在效劳器上的EPS电源很相似，EPS利用+12V两路独立供电的，两个+12V电压输出别离对CPU和其它I/O设备进行供电，如此能够减少由如硬盘光驱等设备对CPU工作时的阻碍，大大提高系统的稳固性。

电脑机箱电源基础知识机箱作为电脑主要配件的载体，其主要任务就是固定与保护配件。

而电源的作用就是把市电(22ov 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。

它们都是标准化、通用化的电脑外设。

从外形上讲，机箱有立式和卧式之分，以前基本上都采用的是卧式机箱，而现在一般采用立式机箱。

主要是由于立式机箱没有高度限制，在理论上可以提供更多的驱动器槽，而且更利于内部散热。

如果从结构上分，机箱可以分为at 、atx 、micro atx 、nlx 等类型，目前市场上主要以atx 机箱为主。

在atx 的结构中，主板是安装在机箱的左上方，并且是横向放置的。

而电源安装位置在机箱的右上方，前方的位置是预留给储存设备使用的，而机箱后方则预留了各种外接端口的位置。

这样规划的目的就是在安装主板时，可以避免i/o 口的过于复杂，而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。

整体上也能够让使用者在安装适配器、内存或者处理器时，不会移动其他设备。

这样机箱内的空间就更加宽敞简洁，对散热很有帮助。

在机箱的规格中，最重要的就是主板的定位孔，因为定位孔的位置和多少决定着机箱所能使用主板的类型。

比如说，atx 机箱标准规格中，共有17 个主板定位孔，而atx 主板真正使用的只有其中的9 个，其他的孔主要是为了兼容其他类型的主板而设计的。

一、电源的工作原理微机电源的工作原理是:220v 市电输入经滤波及整流之后变成309v 直流电压，该直流电压被送到脉宽调制器(pwm)功率转换线路，在pwm 控制线路控制下，变成幅值在300v 的矩形波，再经高频变压器降压及整流滤波即可输出＋12v 、＋5v 的直流稳定电压。

通过控制300v 矩形方波的占空比即可以得到稳定的直流输出值，这也就是反馈稳压的主要原理。

目前常见的微机电源功率从130w 到250w 不等，最常用的便是250w 的。

在电源内部有一个110v/ 220v 的选择开关，因为我国市电采用220v 的标准，所以国内制造或组装的微机电源绝大部分将11ov/ 220v 开关剪下焊接在220v 的一端。

电脑主板ATX电源20pin针与24PIN针的针脚定义及区别1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

－主电源仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。

当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。

使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；PS-ON 和地线短接可以手动开启电源17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
