太阳能热水系统安装的步骤

安装太阳能系统施工方案1. 引言太阳能系统是一种利用太阳辐射能进行电力或热能转换的系统，具有环保、可再生等特点，在当今能源环境问题日益突出的情况下，太阳能系统得到越来越广泛的应用。

本文将提供一份安装太阳能系统的施工方案，以帮助实施者顺利完成工程。

2. 工程准备2.1. 确定系统容量：根据需求和预算确定太阳能系统的容量，包括太阳能电池组件、储能装置等。

2.2. 定位：选择合适的安装位置，确保充分利用太阳辐射，避免遮挡。

2.3. 安全考虑：评估安装位置的结构稳定性，确保系统安装期间和使用过程中的安全性。

2.4. 材料准备：准备所需的太阳能组件、支架、电缆等安装材料。

3. 施工步骤3.1. 支架安装：根据安装位置和太阳能组件的大小，选择适当的支架类型，并按照规范进行安装。

3.2. 电路连接：连接太阳能组件之间的电路，确保电能顺利传输并最大化利用。

3.3. 电池组件安装：将电池组件安装在支架上，确保固定性和倾角适当。

3.4. 电缆铺设：铺设电缆，将太阳能组件与逆变器、电池组件等设备连接起来。

3.5. 逆变器安装：根据系统容量和需求选择逆变器，并按照说明书进行正确的安装。

3.6. 接地设置：进行接地设置，确保系统运行安全可靠。

3.7. 系统检测：进行系统的电气连接检测、电气参数测试等，确保系统安装质量。

3.8. 系统启动：开启太阳能系统运行，进行初步调试和监测。

4. 施工注意事项4.1. 安全第一：在施工过程中，严格遵守安全操作规程，穿戴合适的劳动防护用品。

4.2. 资质要求：施工人员应具备相关的资质或证书，熟悉太阳能系统的安装要求和操作流程。

4.3. 材料质量：确保采用符合标准要求的太阳能电池组件、逆变器等设备，杜绝使用假冒伪劣产品。

4.4. 工程验收：在施工完成后进行系统验收，确保系统质量和安全性。

5. 施工后维护5.1. 清洁：定期清洁太阳能组件表面，避免灰尘和污垢的积累，保持系统发电效率。

5.2. 检修：定期检查太阳能组件和设备的运行状况，发现问题及时处理和维修。

太阳能热水器安装施工工艺随着环保意识的提升和能源危机的加剧，太阳能热水器成为了越来越多家庭的选择。

太阳能热水器的安装施工工艺是保证其正常运行和发挥高热效率的关键。

本文将为您介绍太阳能热水器的安装施工工艺，以及注意事项和解决常见问题的方法。

一、准备工作太阳能热水器的安装施工需要一系列准备工作，包括选址、设计、材料准备等。

首先，选址应考虑阳光照射充足、避免阴影遮挡和物体遮挡。

其次，根据家庭成员的用水量和水质状况，设计合适容量和型号的热水器。

最后，根据设计方案准备施工所需的材料和工具，确保施工顺利进行。

二、安装步骤1. 安装支架和水箱：根据选址确定的位置安装支架，并将水箱固定在支架上。

要确保支架稳固可靠，水箱安装平稳。

2. 安装集热器板：将集热器板放置在支架上方，调整角度使其与太阳直射角度接近90度。

使用螺丝将集热器板与支架连接，确保稳定性。

3. 安装水管和连接器：将热水管和冷水管分别连接到水箱上的出水口和进水口。

使用密封胶条等材料保证连接处密封牢固，避免漏水。

4. 安装管道和阀门：根据实际需求安装热水管道和冷水管道。

在热水管道上设置循环阀和安全阀，以保证系统的正常运行和安全性。

5. 连接电源和控制器：将太阳能热水器的控制器和电源连接到室内，确保控制器正常运行。

根据要求进行接线，并检查电源是否连接正确。

6. 测试运行：在安装完所有部件后，进行测试运行，确认系统无漏水和故障。

可以用一个小水桶接水，检查水流和温度是否正常。

三、注意事项1. 安全保护：在施工过程中，必须注意自身安全和材料设备的保护。

使用合适的安全设备，避免发生意外事故。

同时，要小心操作，防止损坏热水器和周边设备。

2. 施工环境：施工环境要保持整洁有序，避免施工杂物对热水器的影响。

要注意临时材料存放和废弃物的处理，确保施工区域的清洁和安全。

3. 专业施工：太阳能热水器的安装施工对技术要求较高，建议找专业的安装工程师进行施工。

他们具有丰富的经验和专业知识，可以确保施工的质量和效果。

太阳能设备安装工序
太阳能设备安装是一项复杂的工程，需要按照一定的工序进行进行。

下面将对太阳能设备的安装工序进行详细介绍。

1、方案设计
在进行太阳能设备安装前，需要根据实际情况制定详细的安装方案。

方案设计要考虑太阳能设备的种类、数量、摆放位置等因素，确保设
备能够最大程度地接受阳光辐射。

2、测量布局
在确定安装位置后，需要进行测量布局工作。

通过精确的测量，确
定设备的安装位置和方向，确保设备能够正常运行并提高能源利用效率。

3、基础施工
太阳能设备需要有坚固的基础支撑，因此在安装前需要进行基础施
工工作。

这包括挖掘基坑、浇筑基础、加固支撑等工序，确保设备安
装牢固稳定。

4、安装支架
安装支架是太阳能设备的重要组成部分，支架安装不仅要考虑稳固性，还需要注意不影响设备的正常运转。

支架安装完成后，需要进行
调整，使设备能够正确朝向太阳。

5、安装组件
安装支架完成后，需要进行太阳能电池板、逆变器等组件的安装工作。

安装过程中需注意组件之间的连接和线缆的敷设，确保设备能够正常运行。

6、接入电网
安装完成后，需要将太阳能设备接入电网。

这需要按照相关标准和规范进行操作，确保安全可靠。

7、调试运行
安装完成后，需要对太阳能设备进行调试运行。

通过检查设备的运行状态和能源输出情况，确保设备安装正确并能正常工作。

通过以上工序的安装工作，可以确保太阳能设备能够正常运行，为人们带来清洁的能源，同时也减少对传统能源的依赖，对环境保护起到积极的作用。

希望以上内容能对太阳能设备安装工序有所帮助。

太阳能热水器使用手册太阳能热水器是一种可利用太阳能源将水加热的设备，它是一种环保、节能的热水供应方式。

本手册将为您详细介绍太阳能热水器的正确使用方法和注意事项，以确保您能充分利用太阳能热水器的功能，同时延长其使用寿命。

一、安装前准备在安装太阳能热水器之前，请确保您已经测量好安装位置，确保该位置能够充分接收到阳光照射，并且没有任何遮挡物阻碍太阳能热水器的工作。

此外，还需要准备好所需的安装工具和材料。

二、安装步骤1.确保安装位置的平整度和牢固性，若有需要，请在合适的位置进行支撑物的安装。

2.安装支架：将支架固定在安装位置上，确保其稳固地与地面连接。

3.安装水箱：将水箱与支架连接，必要时使用合适的密封材料进行固定。

4.连接管道：将热水输出管道与太阳能热水器的出水口相连，同时将冷水输入管道与太阳能热水器的进水口相连。

5.连接补水管：将补水管与太阳能热水器的补水口相连，确保补水管与水箱之间的连接紧密可靠。

6.连接电源：若您的太阳能热水器配备有电加热功能，请将电源线连接到适当的电源插座上。

三、使用方法1.选择合适的水温：太阳能热水器通常提供多种水温选择，您可以根据自己的需要调节水温。

请注意，水温过高可能会烫伤皮肤，因此请谨慎使用高温水。

2.合理安排使用时间：太阳能热水器依赖阳光来进行加热，因此在阳光充足的白天使用效果更佳。

在清晨或晚上使用时，可能需要借助电加热功能来提供热水。

3.定期清洗和维护：太阳能热水器需要定期清洗和维护，以确保其正常工作。

清理水箱中的沉积物和杂质，清洗吸热板上的灰尘和污垢，可以提高热能的利用效率，并延长太阳能热水器的使用寿命。

4.注意安全事项：在使用太阳能热水器时，请确保采取必要的安全防护措施。

避免用水过热可能引起的烫伤事故，不要将电源线接触到水中，以免发生电击事故。

四、故障排除1.水温异常：若太阳能热水器供热效果不佳或水温异常，可能是吸热板上有灰尘或污垢，需要进行清洗；或是天气较阴雨，阳光不足，此时可以启用电加热功能供应热水。

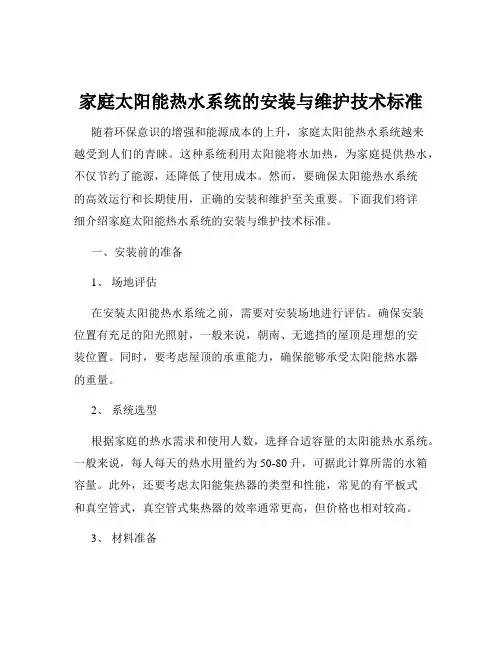

家庭太阳能热水系统的安装与维护技术标准随着环保意识的增强和能源成本的上升，家庭太阳能热水系统越来越受到人们的青睐。

这种系统利用太阳能将水加热，为家庭提供热水，不仅节约了能源，还降低了使用成本。

然而，要确保太阳能热水系统的高效运行和长期使用，正确的安装和维护至关重要。

下面我们将详细介绍家庭太阳能热水系统的安装与维护技术标准。

一、安装前的准备1、场地评估在安装太阳能热水系统之前，需要对安装场地进行评估。

确保安装位置有充足的阳光照射，一般来说，朝南、无遮挡的屋顶是理想的安装位置。

同时，要考虑屋顶的承重能力，确保能够承受太阳能热水器的重量。

2、系统选型根据家庭的热水需求和使用人数，选择合适容量的太阳能热水系统。

一般来说，每人每天的热水用量约为 50-80 升，可据此计算所需的水箱容量。

此外，还要考虑太阳能集热器的类型和性能，常见的有平板式和真空管式，真空管式集热器的效率通常更高，但价格也相对较高。

3、材料准备准备好安装所需的材料和工具，包括太阳能集热器、水箱、管道、阀门、支架、连接件等。

确保材料的质量符合国家标准，并且具有良好的耐候性和防腐性能。

二、安装步骤1、支架安装首先安装支架，将其固定在屋顶上。

支架要安装牢固，水平度和垂直度要符合要求，以确保太阳能集热器能够稳定地安装在上面。

2、集热器安装将太阳能集热器安装在支架上，注意集热器的朝向和倾斜角度。

集热器的朝向应正南方向，倾斜角度应根据当地的纬度进行调整，一般在 30-45 度之间，以保证最大限度地接收阳光。

3、水箱安装将水箱安装在合适的位置，通常安装在室内或屋顶的承重墙上。

水箱的高度要高于集热器，以保证自然循环的顺畅。

4、管道连接连接太阳能集热器、水箱和用水终端之间的管道。

管道要选用优质的热水管，并且要做好保温措施，以减少热量损失。

管道的连接要牢固，密封良好，避免漏水。

5、控制系统安装安装太阳能热水系统的控制系统，包括温度传感器、控制器、电磁阀等。

控制系统要能够准确地监测水温、水位等参数，并根据设定的程序自动控制太阳能热水系统的运行。

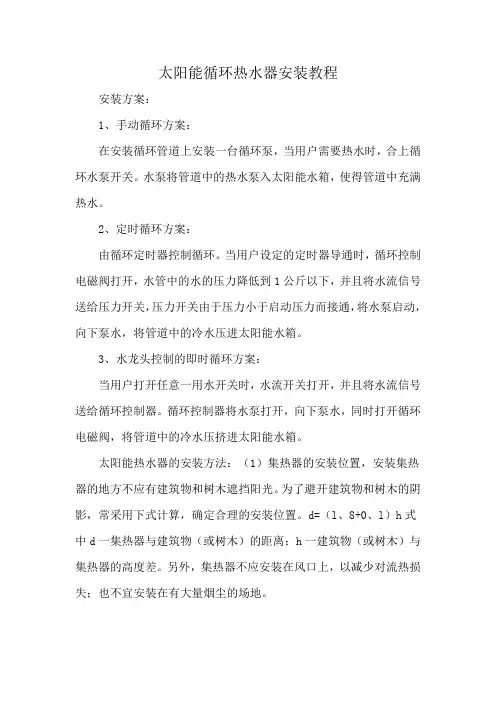

太阳能循环热水器安装教程安装方案：1、手动循环方案：在安装循环管道上安装一台循环泵，当用户需要热水时，合上循环水泵开关。

水泵将管道中的热水泵入太阳能水箱，使得管道中充满热水。

2、定时循环方案：由循环定时器控制循环。

当用户设定的定时器导通时，循环控制电磁阀打开，水管中的水的压力降低到1公斤以下，并且将水流信号送给压力开关，压力开关由于压力小于启动压力而接通，将水泵启动，向下泵水，将管道中的冷水压进太阳能水箱。

3、水龙头控制的即时循环方案：当用户打开任意一用水开关时，水流开关打开，并且将水流信号送给循环控制器。

循环控制器将水泵打开，向下泵水，同时打开循环电磁阀，将管道中的冷水压挤进太阳能水箱。

太阳能热水器的安装方法：（1）集热器的安装位置，安装集热器的地方不应有建筑物和树木遮挡阳光。

为了避开建筑物和树木的阴影，常采用下式计算，确定合理的安装位置。

d=（l、8+0、l）h式中d一集热器与建筑物（或树木）的距离；h一建筑物（或树木）与集热器的高度差。

另外，集热器不应安装在风口上，以减少对流热损失；也不宜安装在有大量烟尘的场地。

太阳能热水器的安装方法：（2）集热器的安装方位固定式的集热器应朝正南安装。

如果在使用上有偏东或偏西的要求，或者在地形上不能满足朝向正南时，集热器的朝向可向东或向西偏斜，但偏斜角度不得超过15度。

太阳能热水器的安装方法：（3）集热器的安装倾角，固定式集热器倾角的确定，应考虑整个使用期间的要求。

若要得到最大的年日射量，集热器面朝赤道，倾角近似等于当地纬度；如果要求冬季获得最大的日射量，倾角应比当地纬度大10度；如果要求夏季获得最大日射量，则倾角要比当地纬度小10度。

太阳能热水器的安装方法：（4）水箱的安装高度对于自然循环式热水器系统，由于热虹吸压头大小与水的密度、水箱和集热器之间的位差成正比，所以要求水箱比集热器高出一定的距离。

但是，随着水箱高度的增加，循环水管相应延长，从而使系统的沿程阻力和热损失增加，因此水箱又不能架得太高，一般要求水箱底部高出集热器上集管0、3-1、0米。

太阳能热水器安装技术交底
1. 简介
本文档旨在交底太阳能热水器的安装技术，确保安装过程正确、安全、高效。

2. 准备工作
在安装太阳能热水器之前，需进行以下准备工作：
- 检查安装位置是否符合要求，确保有足够的日照面积。

- 检查所需的工具和材料，包括支架、管道、太阳能集热器等。

- 清理安装位置，确保没有障碍物。

3. 安装步骤
按照以下步骤安装太阳能热水器：
1. 安装支架：根据安装位置的要求，安装支架并固定好。

2. 安装太阳能集热器：将太阳能集热器安装在支架上，并调整
好角度，使其能够充分接受太阳光。

3. 连接管道：使用合适的管道连接太阳能集热器和热水储存器。

4. 安装保温层：在管道上添加保温层，以减少热量损失。

5. 接通电源：将太阳能热水器与电源连接，确保正常供电。

6. 调试测试：完成安装后，对太阳能热水器进行调试测试，确保其正常工作。

4. 安全注意事项
在安装太阳能热水器时，需注意以下安全事项：
- 请确保按照相关安装要求进行操作，避免安装错误。

- 在操作过程中，使用合适的安全装备和工具。

- 避免在天气恶劣或风雨天进行安装。

- 如发现任何安全隐患或问题，请立即停止安装并寻求专业人士的帮助。

5. 维护保养
安装完成后，为确保太阳能热水器的正常运行，需要定期进行维护保养，包括清洁集热器、检查管道连接等。

以上是太阳能热水器安装技术交底的内容，请根据具体情况进行操作，并遵守相关安全要求。

太阳能集热系统安装工艺流程安装准备→设备基础→设备吊装→安装就位找正设备固定→设备配管及支架安装→设备调试1、设备基础施工（1）根据设备用房平面图和基础图放安装基准线，如有多台设备时应一次放出基准线。

主要设备必须预留出检修通道；距墙、顶及设备之间应有合理的检修间距。

（2）设备基础必须按实际到场的设备尺寸以及设备基础图尺寸要求进行施工，设备基础的高度除应符合设备稳装的要求外，还应根据联结设备的进出水管道的标高、附属装置的使用要求来确定。

（3）设备就位前应对设备基础进行预检，合格后方可进行安装。

基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计或厂家技术要求，表面平整外观质量较好不得有蜂窝、麻面、裂纹、孔洞、露筋等缺陷。

水箱、罐等静置设备的支架或底座安装，其尺寸及位置应符合设计或厂家技术要求，埋设平整牢固。

（4）采用基础减振的应把地面清理干净，按设计要求放置减震器，把基础吊装平稳搁置在减震器上，减震器压缩量应一致，并找直找正。

（5）在设备基础上画上设备的纵横基础线，做出安装位置的记号。

成排设备中心线或内边线应在同一条直线上。

2、太阳能钢支架施工（1）钢支架基础弹线定位根据设计图，以土建预留的太阳能结构支座中心点为基准点，分别向两侧垂直方向依次推进，用粉线袋在线路中心进行弹线。

主要定位的是基础前后排间距和每排基础长度，其中前后排间距要求要求较严格，误差控制在±5mm以内，长度原则是流出200mm余量。

具体尺寸以深化设计图纸为准。

（2）钢支架基础横梁焊接固定太阳能钢支架基础横梁，按照图纸标定尺寸焊接固定在太阳能混凝土支座的埋件上。

采用水平仪矫正水平，横梁水平高度一致，误差控制在±2mm以内。

槽钢基础横梁焊接固定好后进行防腐处理。

（3）三角支架规格确定整个太阳能集热器阵列习惯叫法：前后为排，东西为列，每列上下两层。

（4）三角支架制作三角支架用材为L40国标镀锌角钢，采用焊接工艺，现场制作三角支架。

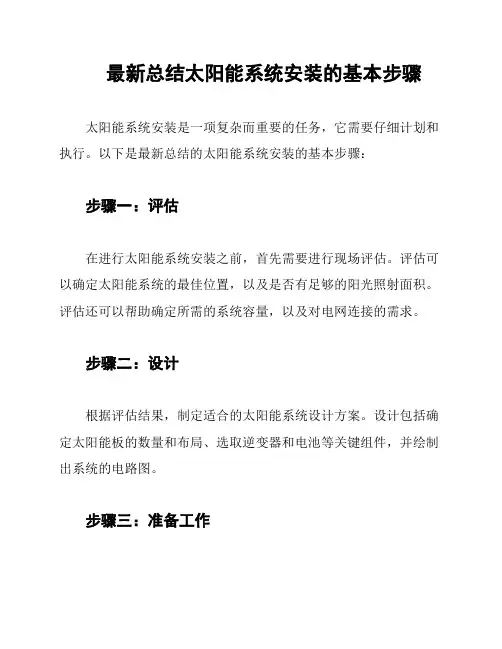

最新总结太阳能系统安装的基本步骤太阳能系统安装是一项复杂而重要的任务，它需要仔细计划和执行。

以下是最新总结的太阳能系统安装的基本步骤：步骤一：评估在进行太阳能系统安装之前，首先需要进行现场评估。

评估可以确定太阳能系统的最佳位置，以及是否有足够的阳光照射面积。

评估还可以帮助确定所需的系统容量，以及对电网连接的需求。

步骤二：设计根据评估结果，制定适合的太阳能系统设计方案。

设计包括确定太阳能板的数量和布局、选取逆变器和电池等关键组件，并绘制出系统的电路图。

步骤三：准备工作在安装太阳能系统之前，需要进行一些准备工作。

这包括获取所需的许可证和文件，购买必要的材料和设备，以及安排所需的人力资源。

步骤四：安装安装是太阳能系统安装的核心步骤。

在安装过程中，需要按照设计方案将太阳能板和其他组件正确安装好。

这包括安装支架、连接电缆、设置逆变器和连接电池等。

步骤五：电网连接如果您计划将太阳能系统连接到电网，那么在安装完成后，您需要与当地的电网运营商联系，并申请将太阳能系统连接到电网的许可。

这个步骤可能需要一些时间来完成。

步骤六：测试和调试安装完成后，需要进行测试和调试以确保太阳能系统正常工作。

这包括检查电路连接、测试组件性能以及调整逆变器和电池的设置。

步骤七：维护和监测一旦太阳能系统安装完成并开始运行，就需要进行定期的维护和监测。

这包括清洁太阳能板、检查电缆和连接器、监测系统性能以及及时修复任何故障。

以上是最新总结的太阳能系统安装的基本步骤。

每个步骤都是重要且不可忽视的，正确地执行这些步骤可以确保太阳能系统的有效性和安全性。

在进行太阳能系统安装之前，建议咨询专业人士以获取更详细的指导和建议。
