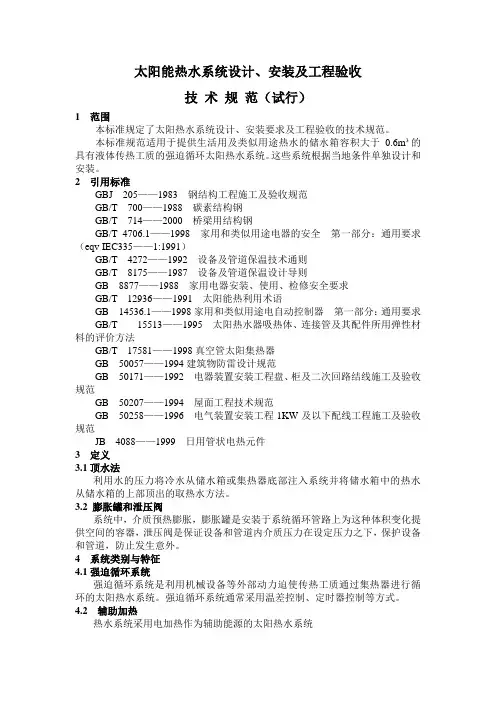

太阳能热水系统设计、安装及验收规范

太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。

浙江省工程建设标准居住建筑太阳能热水系统设计、安装及验收规范Code for Design, Installation and Acceptance ofResidential Building Solar Water Heating System（报批稿）DB33/ xxxx－2006主编单位：浙江大学建筑设计研究院参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司2006年8月前言根据浙江省建设厅《2004年度浙江省工程建设地方标准、标准设计图编制修订计划》（建科发[2004]115号）文中的《居住建筑太阳能热水系统设计、安装及验收规范》的编制要求，规范编制组在深入调查研究，认真总结实践经验，参考国内外相关标准，结合浙江省的地方气候、地理及经济特点，在广泛征求意见的基础上，通过反复讨论，修改和完善，编制了本规范。

本规范的主要技术内容是：总则、引用标准及术语、基本规定、规划及土建设计，系统选择、系统设计、系统安装及验收。

本规范黑体字标志的条文为强制性条文，必须严格执行。

本规范由浙江省建设厅负责管理和对强制性条文的解释。

由主编单位浙江大学建筑设计研究院负责具体技术内容的解释。

本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送至浙江大学建筑设计研究院（地址：杭州市浙大路38号浙江大学玉泉校区，邮编310027，电子邮箱：****************）。

本规范主偏单位：浙江大学建筑设计研究院本规范参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司本规范主要起草人：（略）目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。

太阳能热水系统设计安装及验收规范太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质经过集热器进行循环的太阳热水系统。

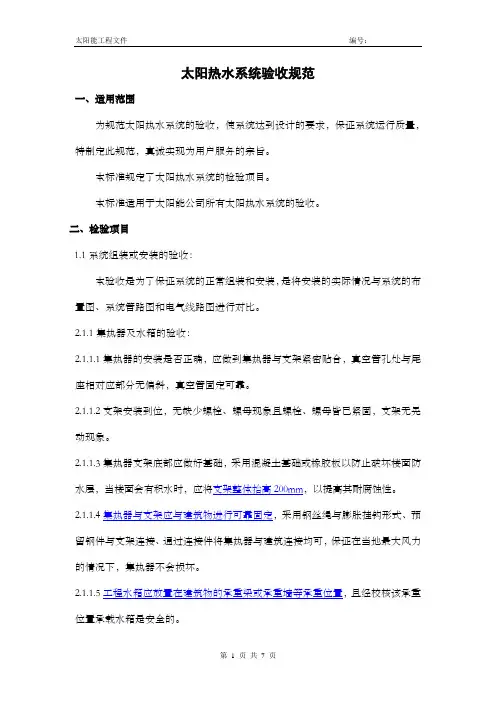

太阳热水系统验收规范一、适用范围为规范太阳热水系统的验收，使系统达到设计的要求，保证系统运行质量，特制定此规范，真诚实现为用户服务的宗旨。

本标准规定了太阳热水系统的检验项目。

本标准适用于太阳能公司所有太阳热水系统的验收。

二、检验项目1.1系统组装或安装的验收：本验收是为了保证系统的正常组装和安装，是将安装的实际情况与系统的布置图、系统管路图和电气线路图进行对比。

2.1.1集热器及水箱的验收：2.1.1.1集热器的安装是否正确，应做到集热器与支架紧密贴合，真空管孔处与尾座相对应部分无偏斜，真空管固定可靠。

2.1.1.2支架安装到位，无缺少螺栓、螺母现象且螺栓、螺母皆已紧固，支架无晃动现象。

2.1.1.3集热器支架底部应做好基础，采用混凝土基础或橡胶板以防止破坏楼面防水层，当楼面会有积水时，应将支架整体抬高200mm，以提高其耐腐蚀性。

2.1.1.4集热器与支架应与建筑物进行可靠固定，采用钢丝绳与膨胀挂钩形式、预留钢件与支架连接、通过连接件将集热器与建筑连接均可，保证在当地最大风力的情况下，集热器不会损坏。

2.1.1.5工程水箱应放置在建筑物的承重梁或承重墙等承重位置，且经校核该承重位置承载水箱是安全的。

2.1.1.6工程水箱应制作基础，防止破坏建筑物表面，常用基础为混凝土基础或钢构基础，具体以设计为准。

2.1.1.7组装、安装和基础制作中所应用到的钢材应考虑防腐要求，未经处理的钢材应按设计要求进行清除焊渣、除锈、热镀锌、刷防腐漆、银粉漆等的处理。

2.1.1.8集热器的摆放应朝向正南或正南偏西5°，可根据屋面朝向进行调整，具体以设计为准。

2.1.1.9集热器应排列整齐，真空集热管无损坏。

2.1.1.10集热器排与排之间的距离应达到设计要求，避免阳光遮挡。

2.2.1外观：表面应光洁平整、无裂纹、无划伤、无飞边、厚薄及色泽均匀。

2.1.2管路及配件、设备的验收:2.1.2.1 管路及配件的材料应与设计要求一致，并与传热工质相容，内壁不能发生腐蚀。

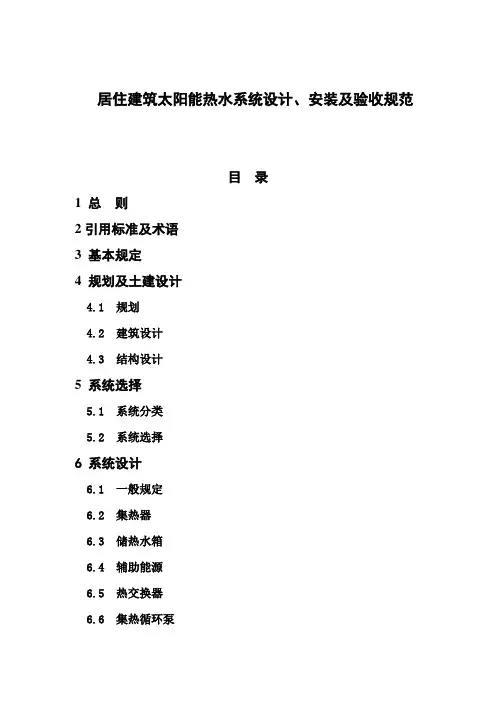

居住建筑太阳能热水系统设计、安装及验收规范目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。

1.0.2 本规范适用于我省新建、改建、扩建的居住建筑分户式和集中式太阳能热水系统。

在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。

1.0.3 居住建筑太阳能热水系统的设计、安装及验收，除应符合本规范外，尚应符合国家、省现行的有关标准、规范的要求。

2引用标准及术语2.1 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后的修改单（不包括刊误内容）或修订版均不适用本标准。

凡不注明日期的引用文件，其最新版本适用于本标准。

GB/12936-1991 太阳能热利用术语GB50368-2005 住宅设计规范GB50345-2004 屋面工程技术规范GB50207-2002 屋面工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50057-94 建筑物防雷设计规范（2000年版）GB50015-2003 建筑给水排水设计规范GB/T18713-2002 太阳热水系统设计、安装及工程验收技术规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50364-2005 民用建筑太阳能热水系统应用技术规范2．2 术语1 居住建筑residential building供人们居住使用的建筑，包括住宅、宿舍、旅馆等建筑。

太阳热水系统设计、安装及工程验收技术规范《太阳热水系统设计、安装及工程验收技术规范》自2002年11月1日实施。

现将《太阳热水系统设计、安装及工程验收技术规范》中太阳热水系统设计主要内容摘录如下，供读者参考。

1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的自然循环、直流式和强迫循环太阳热水系统（包括带辅助能源的太阳热水系统）。

这些系统是根据当地条件单独设计和安装的。

5系统设计5.1调查用户基本情况5.1.1环境条件——安装地点纬度——月均日辐照度——日照时间——环境温度5.1.2用水情况——日均用水量——用水方式——用水温度——用水位置——用水流量5.1.3场地情况——场地面积——场地形状——建筑物承载能力——遮挡情况5.1.4水电情况——水压——电压——水、电供应情况5.2确定系统运行方式太阳热水系统的运行方式应根据用户基本条件、用户的使用需求及集热器与储水箱的相对安装位置等因素综合加以确定，可按表1推荐的方式选取。

5.3确定集热器类型集热器类型应根据太阳热水系统在一年中的运行时间、运行期内最低环境温度等因素确定，可按表2推荐的类型选用。

5.5储水箱5.5.1储水箱的容量应与日均用水量相适应。

5.5.2大面积太阳热水系统的储水箱一般为常压水箱，水箱应有足够的强度和刚度。

5.5.3在储水箱的适当位置应设有通气口、溢流口、排污口和必要的入孔（一般大于3t的水箱）。

5.5.4储水箱应满足防腐要求，保持水质清洁。

5.5.5为了减少热量损失，储水箱上应设有保温层，其保温设计见5.10。

5.6辅助能源5.6.1如果单靠太阳热水系统不能满足水温及水量的要求，可采用电、燃气、油、煤等辅助能源加以补充。

如果条件许可，宜采用电作为辅助能源。

5.6.2辅助能源可直接加热储水箱中的水，也可通过换热器间接加热储水箱中的水。

居住建筑太阳能热水系统设计、安装及验收规范目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。

1.0.2 本规范适用于我省新建、改建、扩建的居住建筑分户式和集中式太阳能热水系统。

在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。

1.0.3 居住建筑太阳能热水系统的设计、安装及验收，除应符合本规范外，尚应符合国家、省现行的有关标准、规范的要求。

2引用标准及术语2.1 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后的修改单（不包括刊误内容）或修订版均不适用本标准。

凡不注明日期的引用文件，其最新版本适用于本标准。

GB/12936-1991 太阳能热利用术语GB50368-2005 住宅设计规范GB50345-2004 屋面工程技术规范GB50207-2002 屋面工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50057-94 建筑物防雷设计规范（2000年版）GB50015-2003 建筑给水排水设计规范GB/T18713-2002 太阳热水系统设计、安装及工程验收技术规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50364-2005 民用建筑太阳能热水系统应用技术规范2．2 术语1 居住建筑residential building供人们居住使用的建筑，包括住宅、宿舍、旅馆等建筑。

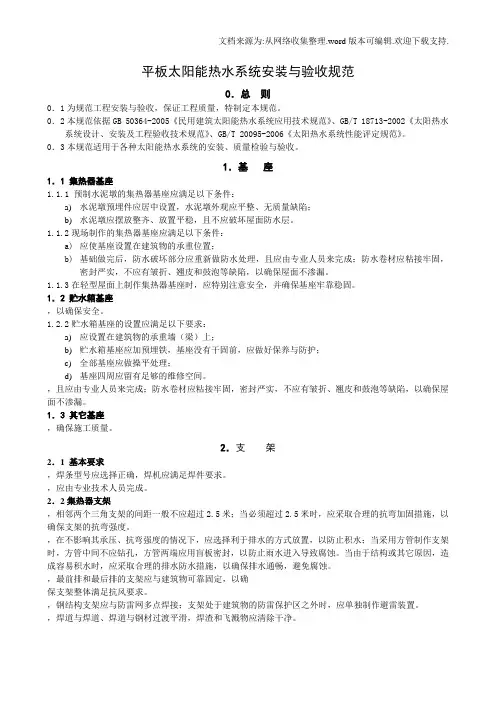

平板太阳能热水系统安装与验收规范0．总则0．1为规范工程安装与验收，保证工程质量，特制定本规范。

0．2本规范依据GB 50364-2005《民用建筑太阳能热水系统应用技术规范》、GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》、GB/T 20095-2006《太阳热水系统性能评定规范》。

0．3本规范适用于各种太阳能热水系统的安装、质量检验与验收。

1．基座1．1 集热器基座1.1.1 预制水泥墩的集热器基座应满足以下条件：a)水泥墩预埋件应居中设置，水泥墩外观应平整、无质量缺陷；b)水泥墩应摆放整齐、放置平稳，且不应破坏屋面防水层。

1.1.2现场制作的集热器基座应满足以下条件：a)应使基座设置在建筑物的承重位置；b)基础做完后，防水破坏部分应重新做防水处理，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。

1.1.3在轻型屋面上制作集热器基座时，应特别注意安全，并确保基座牢靠稳固。

1．2 贮水箱基座，以确保安全。

1.2.2贮水箱基座的设置应满足以下要求：a)应设置在建筑物的承重墙（梁）上；b)贮水箱基座应加预埋铁，基座没有干固前，应做好保养与防护；c)全部基座应做操平处理；d)基座四周应留有足够的维修空间。

，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。

1．3 其它基座，确保施工质量。

2．支架2．1 基本要求，焊条型号应选择正确，焊机应满足焊件要求。

，应由专业技术人员完成。

2．2集热器支架，相邻两个三角支架的间距一般不应超过2.5米；当必须超过2.5米时，应采取合理的抗弯加固措施，以确保支架的抗弯强度。

，在不影响其承压、抗弯强度的情况下，应选择利于排水的方式放置，以防止积水；当采用方管制作支架时，方管中间不应钻孔，方管两端应用盲板密封，以防止雨水进入导致腐蚀。

当由于结构或其它原因，造成容易积水时，应采取合理的排水防水措施，以确保排水通畅，避免腐蚀。

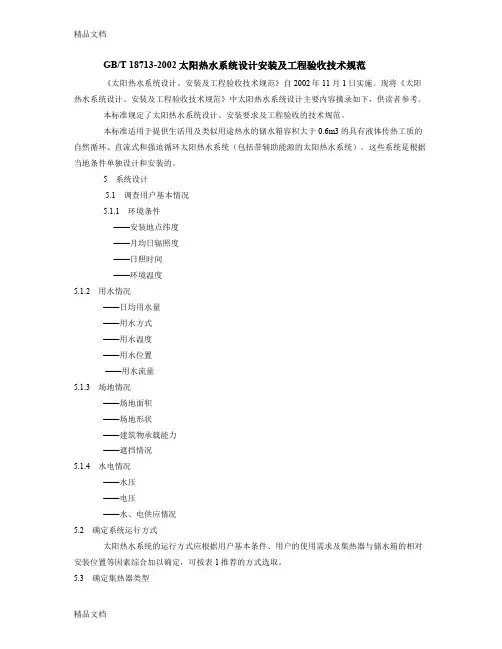

GB/T 18713-2002太阳热水系统设计安装及工程验收技术规范《太阳热水系统设计、安装及工程验收技术规范》自2002年11月1日实施。

现将《太阳热水系统设计、安装及工程验收技术规范》中太阳热水系统设计主要内容摘录如下，供读者参考。

本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的自然循环、直流式和强迫循环太阳热水系统（包括带辅助能源的太阳热水系统）。

这些系统是根据当地条件单独设计和安装的。

5系统设计5.1调查用户基本情况5.1.1环境条件——安装地点纬度——月均日辐照度——日照时间——环境温度5.1.2用水情况——日均用水量——用水方式——用水温度——用水位置——用水流量5.1.3场地情况——场地面积——场地形状——建筑物承载能力——遮挡情况5.1.4水电情况——水压——电压——水、电供应情况5.2确定系统运行方式太阳热水系统的运行方式应根据用户基本条件、用户的使用需求及集热器与储水箱的相对安装位置等因素综合加以确定，可按表1推荐的方式选取。

5.3确定集热器类型集热器类型应根据太阳热水系统在一年中的运行时间、运行期内最低环境温度等因素确定，可按表2推荐的类型选用。

5.5储水箱5.5.1储水箱的容量应与日均用水量相适应。

5.5.2大面积太阳热水系统的储水箱一般为常压水箱，水箱应有足够的强度和刚度。

5.5.3在储水箱的适当位置应设有通气口、溢流口、排污口和必要的入孔（一般大于3t的水箱）。

5.5.4储水箱应满足防腐要求，保持水质清洁。

5.5.5为了减少热量损失，储水箱上应设有保温层，其保温设计见5.10。

5.6辅助能源5.6.1如果单靠太阳热水系统不能满足水温及水量的要求，可采用电、燃气、油、煤等辅助能源加以补充。

如果条件许可，宜采用电作为辅助能源。

5.6.2辅助能源可直接加热储水箱中的水，也可通过换热器间接加热储水箱中的水。

太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。

太阳热水系统一体化设计安装与验收规程1 总则1.0.1 为积极推广太阳能热利用技术，规范太阳热水系统的设计、安装、调试及工程验收，使住宅建筑太阳热水系统安全可靠、性能稳定、与建筑完美结合，制定本规程。

1.0.2 本规程适宜和于我省城乡新建住宅建筑中采纳集中和局部供热水的太阳热水系统。

改建、扩建的住宅和其他民用建筑中采纳太阳热水系统时，可参照执行。

1.0.3 太阳热水系统设计应纳入建筑规划和建筑设计，做到统一规划、同步设计、同步施工，与建筑工程同时投入使用。

1.0.4 集中采热的太阳热水系统中，太阳集热器应做成模块，实现标准化、系列化、多样化。

1.0.5 太阳热水系统的设计、安装、调试和工程验收，除执行本规程外，尚应符合国家和我省现行的有关标准、规范的规定。

2 引用标准下列标准所包括的条文，通过在本规程中引用而构成为本规程的条文。

本规程出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

（1）建筑给水排水设计规范 GB50015-2003（2）建筑物防雷设计规范 GB50057-94（3）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92（4）建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 （5）建筑电气工程施工质量验收规范 GB50303-2002（6）屋面工程技术规范 GB50345-2004（7）太阳能利用术语 GB/T 12936-1991（8）真空管太阳集热器 GB/T 17581-1998（9）太阳热水系统设计、安装肮脏工程验收技术规范 GB/T18713-2002 （10）太阳集热器热性能室内试验方法 GB/T18972-2003（11）家用太阳热水器电辅助热源 NY/513-2002（12）家用太阳热水器储水箱 NY/T514-20023 术语、符号3.1 术语1．天球 celestial sphere为研究天体的位置和运动而辅设的一个半径为无限长的假想球体。

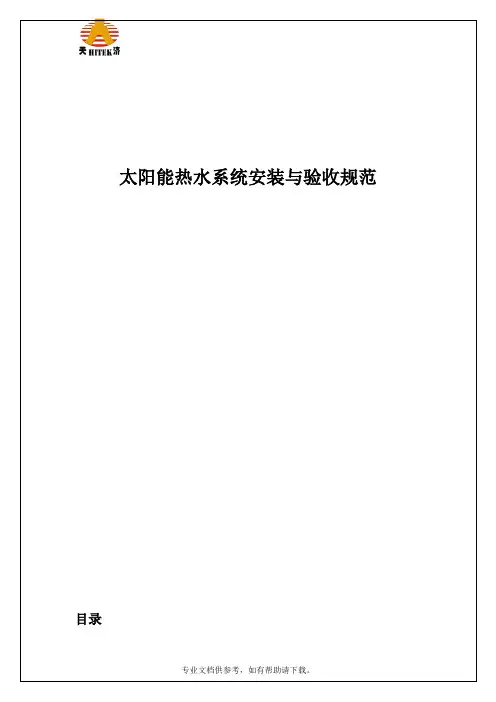

目录0．总则 (1)1．基座 (1)2．支架 (1)3. 贮水箱 (2)4．集热器 (3)5. 管路 (4)6．检漏、冲洗 (7)7．防腐与保温 (7)8．辅助加热设备 (8)9．电气与自动控制系统 (9)10.工程系统安全措施 (11)11．系统调试 (12)12．工程质量检验 (13)13．资料整理与人员培训 (14)14．工程验收与移交 (14)太阳能热水工程系统安装与验收规范0．总则0．1为规范工程安装与验收，保证工程质量，特制定本规范。

0．2本规范依据GB 50364-2005《民用建筑太阳能热水系统应用技术规范》、GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》、GB/T 20095-2006《太阳热水系统性能评定规范》，结合本公司实际情况编写。

0．3本规范适用于各种太阳能热水系统的安装、质量检验与验收。

1．基座1．1 集热器基座1.1.1 预制水泥墩的集热器基座应满足以下条件：a)水泥墩预埋件应居中设置，水泥墩外观应平整、无质量缺陷；b)水泥墩应摆放整齐、放置平稳，且不应破坏屋面防水层。

1.1.2现场制作的集热器基座应满足以下条件：a)应使基座设置在建筑物的承重位置；b)基础做完后，防水破坏部分应重新做防水处理，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。

1.1.3在轻型屋面上制作集热器基座时，应特别注意安全，并确保基座牢靠稳固。

1．2 贮水箱基座1.2.1贮水箱基座应由专业施工人员完成，以确保安全。

1.2.2贮水箱基座的设置应满足以下要求：a)应设置在建筑物的承重墙（梁）上；b)贮水箱基座应加预埋铁，基座没有干固前，应做好保养与防护；c)全部基座应做操平处理；d)基座四周应留有足够的维修空间。

1.2.3防水破坏部分应重做防水，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。

居住建筑太阳能热水系统设计、安装及验收规范目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。

1.0.2 本规范适用于我省新建、改建、扩建的居住建筑分户式和集中式太阳能热水系统。

在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。

1.0.3 居住建筑太阳能热水系统的设计、安装及验收，除应符合本规范外，尚应符合国家、省现行的有关标准、规范的要求。

2引用标准及术语2.1 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后的修改单（不包括刊误内容）或修订版均不适用本标准。

凡不注明日期的引用文件，其最新版本适用于本标准。

GB/12936-1991 太阳能热利用术语GB50368-2005 住宅设计规范GB50345-2004 屋面工程技术规范GB50207-2002 屋面工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50057-94 建筑物防雷设计规范（2000年版）GB50015-2003 建筑给水排水设计规范GB/T18713-2002 太阳热水系统设计、安装及工程验收技术规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50364-2005 民用建筑太阳能热水系统应用技术规范2．2 术语1 居住建筑residential building供人们居住使用的建筑，包括住宅、宿舍、旅馆等建筑。

居住建筑太阳能热水系统设计、安装及验收规范目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。

1.0.2 本规范适用于我省新建、改建、扩建的居住建筑分户式和集中式太阳能热水系统。

在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。

1.0.3 居住建筑太阳能热水系统的设计、安装及验收，除应符合本规范外，尚应符合国家、省现行的有关标准、规范的要求。

2引用标准及术语2.1 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后的修改单（不包括刊误内容）或修订版均不适用本标准。

凡不注明日期的引用文件，其最新版本适用于本标准。

GB/12936-1991 太阳能热利用术语GB50368-2005 住宅设计规范GB50345-2004 屋面工程技术规范GB50207-2002 屋面工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50057-94 建筑物防雷设计规范（2000年版）GB50015-2003 建筑给水排水设计规范GB/T18713-2002 太阳热水系统设计、安装及工程验收技术规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50364-2005 民用建筑太阳能热水系统应用技术规范2．2 术语1 居住建筑residential building供人们居住使用的建筑，包括住宅、宿舍、旅馆等建筑。
