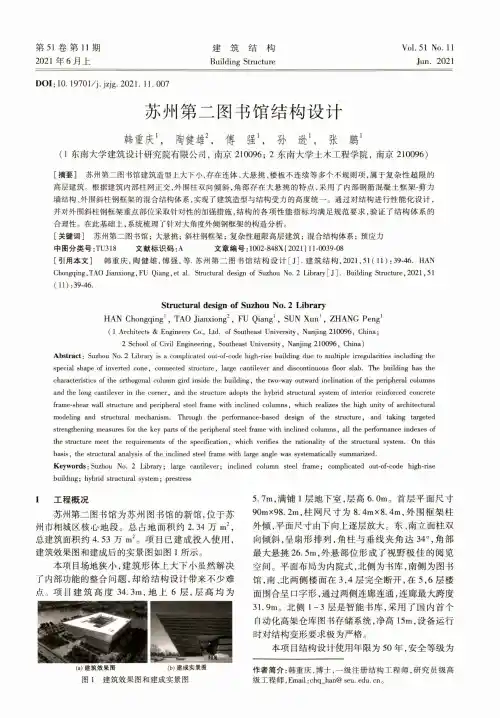

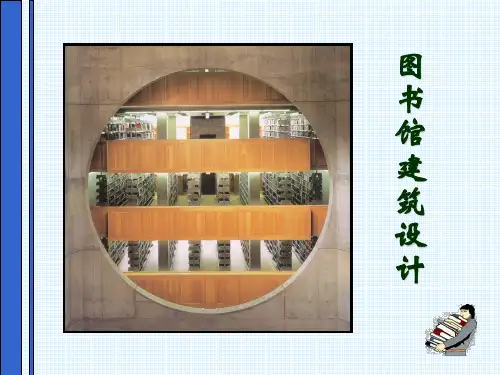

图书馆建筑设计Library Design, School of Architecture, S.E. U图书馆的空间发展脉络与展望图书馆建筑空间的设计原则与设计方法本次设计任务书的解释图书馆的空间发展脉络与展望1. 早期图书馆图书馆最初的作用: 保存文献管理特点: 以藏为主、藏阅合一空间特点: 以阅览厅为中心2.中世纪的图书馆修道院图书馆，大学图书馆：管理特点: 以藏为主、藏阅合一图书制作材料：羊皮纸(parchment)文艺复兴时期图书馆: 向公众开放——“拴”空间特点: 中心大厅式图书馆：孕育着管理方式的变革图书馆的空间发展脉络与展望美国国会图书馆3. 近现代图书馆管理特点——藏阅并重、藏阅分离美国巴尔的摩公共图书馆——灵活空间、开敞布局，模数式图书馆的雏形4. 我国图书馆的发展概况古代——藏经楼近代——旧北图：中西合璧，仿木结构建国后——功能固定，不同结构，闭架管理，不大考虑灵活性北大图书馆：水平分区，垂直分层发展——中小型图书馆进行探索南铁医图书馆：布局紧凑、柱网整齐、使用灵活5．90年代以后图书馆建筑的发展趋势概念变化：“书籍的百货公司”——“情报信息中心”（以藏为主走向藏用结合，以用为主）信息载体的多样化：多媒体读物——声、像、图片、实物等阅读方式的变化管理方式发生变化：闭架走向开架——人书靠近，读者自我服务与馆员服务结合空间形式的变化灵活开放，三统一——开间、层高、荷载一线藏书向多线藏书职能变化：综合服务空间：影视、会议、文化活动社会交流空间继续教育中心——“图书馆是人民永恒的学校”1.图书馆建筑的的设计原则与设计方法1.图书馆建筑的设计原则2.现代图书馆设计3.图书馆各部分的设计1.图书馆建筑的设计原则1.1 图书馆空间组织的原则满足三类空间的功能要求：阅览——采光、通风、朝向、安静藏书——方便管理和使用、通风、朝向行政——方便管理，安静解决三条流线与空间的关系：读者流——进馆见书、迅速便捷图书流——人书分开、避免干扰工作流——方便、不和读者流交叉1.2. 传统图书馆的空间布局以书库为中心——小型：“一”，“工”，——大型：“山”，“田”，以书库和阅览室共为中心——“工”，“山”，“田”2. 现代图书馆设计2.1. 现代图书馆的特点以读者为中心——增加服务空间和休息交流空间——开架阅览、开闭结合、提高效率空间高度灵活——合理柱距：6米-7.5米，1.25米的模数新技术手段——计算机系统、文献监护系统2.2. 模数式图书馆设计“模数式设计”：——概念：不带天井、形状方整、柱网统一的块状布局Modular Planning——梅特卡夫（Matcalf. K. D.)的定义——核心：功能改变时没有任何结构上的困难——方法：着眼灵活性采取适宜的柱网尺寸，使房间利于多种功能，辅助空间尽量集中，统一层高——特点：灵活性强、功能互换、任意分隔、施工方便——缺点：经济性、采光、普适性2.3. 模块式图书馆设计——从外向内的设计方法——概念：模数柱网+ 功能块——核心：克服模数式图书馆设计的过分绝对性，提高经济性和环境质量——方法：必要的功能空间分区；分区模数化设计；辅助空间尽量集中；可以有天井——特点：灵活性强、经济性好、环境质量高3. 图书馆各部分的设计3.1. 门厅(Lobby)交通枢纽——联系各个功能空间，闹静分区——组织人流，减小干扰——综合服务：咨询、文印，陈列，布告等3.2. 信息检索厅、出纳台(Searching Corner, Information & Circulation Center)位置——中心位置，靠门厅、靠书库3.3. 书库（Stacks)书库的分类——基本、辅助、特藏、贮备、保存本书库的平面布置书架的尺寸——总高限高：2150——间距：1050，1250，1450书库的平面形状：3:2 <=2:1 ——经济性库内交通——库内楼梯+提升设备——朝阳一面留通道1.3.3. 阅览室(Reading Room)基本要求——灵活、开敞、安静、朝向、采光、通风、照明阅览桌尺寸——900-1200X650-750开间的确定——既是书架间距的倍数：1250也是阅览桌间距的倍数：25001.Exeter Library——建筑以书作为请柬..日本丰之国资源图书馆——矶崎新Seattle LibrarySeattle LibraryHeadquarters总部Reading Room阅览区Books螺旋书库Mixing Chamber混合交互区Assembly采编区Living Room城市起居室Store仓库Kids儿童阅览Operation设备用房Parking停车Seattle LibrarySeattle Library美国哈佛大学的图书馆群美国哈佛大学的图书馆群Fung LibraryFung LibraryFung LibraryFung LibraryFung LibraryGSD －Loeb Design Library1.本次设计任务书的解释1. 本次设计的重点2. 任务书相关概念的解释与要求。
图书馆建筑设计任务书一、设计题目：高校专业图书馆图书馆是高等学校扩大师生员工知识领域，提高精神文明的重要建筑之一。
某高校建筑与艺术学院和土木建筑工程学院为满足广大师生学习要求，现拟在校园内建设一所藏阅一体的专业图书馆，以共享图书资源，改善办学条件，提高教学质量；同时美化校园环境。
二、设计内容：（建筑面积控制在4000㎡以下）阅览部分：普通期刊阅览室： 200㎡综合阅览室： 200㎡学生阅览室： 3x200㎡视听阅览室： 200㎡教师阅览室： 200㎡1．辅助书库： 500㎡2．出纳、检索部分（计算机检索）： 100㎡3．行政、业务办公及技术设备用房部分：行政办公： 4x 20㎡接待室： 50㎡会议室： 100㎡采编室： 120㎡交流间： 50㎡计算机网络中心： 80㎡照相室： 40㎡装裱整修用房： 40㎡配电间： 20㎡预留间： 2x20㎡5．学术报告厅： 300㎡6．其它部分：门厅、值班室、储藏室、开水间、卫生间、楼电梯间与走廊等。
7．室外空间：环境绿化与场地设计；室外停车位：3-5辆。
三、设计要求及教学目的：1．对图书馆建筑有基本认识。
2．内部布置合理，创造舒适宜人的阅览空间。
3．造型简洁明快。
4．充分考虑室外环境空间的创造。
四、图纸要求：总平面图 1：500各层平面图 1：200立面图（不少于2个） 1：200剖面图 1：200设计说明、分析图彩色效果图图幅要求：1#标准图纸五、设计进度：第11-12周：讲课，收集资料。
第13-14周：第一轮草图，发散构思，多方案比较。
第15-16周：第二轮草图，平面布置，空间组织，建筑造型。
设计周，正图绘制，交图。
六、参考资料：《建筑设计资料集》第7集《图书馆建筑设计》《世界建筑造型与平面设计典例大观》文化建筑类其它相关书籍附：地形图第一章图书馆建筑综述第一节图书馆的发展过程图书馆作为一种建筑类型，其实已经存在了相当长的历史时期，从某种意义上来说，图书馆建筑也是人类文明的见证者和记录者。
目录目录 (1)第一章绪论 (2)1.1 建筑工程概况 (2)第二章建筑设计总说明 (4)2.1 建筑设计说明 (4)第三章结构计算部分 (9)3.1 结构设计说明 (9)3.2 计算依据 (10)3.3 重力荷载的计算 (14)3.4 框架侧移刚度的计算 (19)3.5 横向水平地震作用下框架结构的位移和内力计算 (22)3.6 风荷载作用下横向框架结构的位移和内力计算 (31)3.7 竖向荷载作用下横向框架结构的内力计算 (36)3.8 横向框架内力组合 (49)3.9梁柱截面设计及节点验算 (55)3.10楼板设计 (78)3.11楼梯设计 (85)3.12雨篷设计 (89)第四章基础设计 (91)4.1基础的一般要求...................................... 错误!未定义书签。
4.2基础底面积的确定和基底反力的验算.................... 错误!未定义书签。
4.3基础梁板内力分析及配筋计算.......................... 错误!未定义书签。
绪论1.1 建筑工程概况1.1.1建设项目某大学图书馆1.1.2设计原始资料1．建筑地点：某大学2．建筑面积：5500m2±5%3．结构形式：钢筋混凝土框架结构4．气象及地址条件：夏季主导风向：南基本风压：W0=0.40kPa基本雪压：S0=0.35 kPa室内外冬季设计温度：－15℃地下水位：按室外地坪以下8m考虑，地下水无侵蚀性土壤冻结深度：0.7m地质条件：1.1.3设计任务及要求根据原始资料，完成以下设计内容：1．建筑设计总平面图、平面图、立面图、剖面图。
2．结构设计结构平面布置图一榀框架结构的配筋计算及其配筋图一部楼梯及一个雨篷的内力分析配筋计算机器配筋图基础设计3．施工组织设计1.1.4设计参考资料1．国家标准、规范、规程《总图制图标准》(GB50103-2001)《房屋建筑制图统一标准》(GBJ50001-2001)《建筑结构制图标准》(GBJ50105-2001)《建筑设计防火规范》(GBJ 16-87)《民用建筑设计通则》(JGJ 37-87)《建筑结构荷载规范》(GB50009-2001)《砌体结构设计规范》(GB50003-2001)《混凝土结构设计规范》(GB50010-2002)《钢筋混凝土高层建筑结构设计与施工规程》(JGJ3-91)《建筑地基基础设计规范》(GB50007-2001)《建筑抗震设计规范》(GB50011-2001)《钢结构设计规范》(GBJ20017-2003)2．参考书教科书建筑设计资料集钢筋混凝土、钢结构设计手册建筑结构静力计算手册建筑结构构造资料集山西省建筑、结构通用图集第二章建筑设计总说明2.1 建筑设计说明2.1.1总平面说明建筑的外形应考虑到符合抗震规范规定，不允许出现质心与刚心的较大偏离。
第四章图书馆设计【本章重点和难点】图书馆各组成部分的具体要求及相互间的关系；书库设计要求；阅览室采光设计。
第一节概论图书馆建筑设计应结合国情和地方特点，符合先进的管理方式，适应现代化的服务手段，并适当考虑今后发展时，进行扩充、调整和改造的可能。
图书馆设计应使藏书接近读者，满足书刊资料的防护要求，为读者、工作人员创造良好的阅览环境和工作条件。
图书馆建筑设计除应遵守本规范外，还应符合《民用建筑设计通则》以及国家或专业部门颁发的有关设计标准、规范和规定。
第二节基地和总平面1 图书馆的基地宜选择环境安静、场地干燥、排水流畅、通风良好；远离易燃易爆、噪声和散发有害气体的污染源；并符合当地城镇规划及文化建筑的网点布局。
2图书馆宜独立建造。
如与其它建筑合建时，必须充分满足图书馆的使用功能和环境要求，并自成一区，单设出入口。
.3 总平面布置应作到功能分区明确，使人流与书流分开。
道路布置应便于图书运送、装卸和消防疏散。
4 规模较大的公共图书馆、少年儿童阅览区应有单独的入口和室外活动场地。
5 职工住宅和宿舍不宜建在馆区之内，用地毗连时应加分隔。
.6馆区总平面宜布置绿地、庭院，创造幽美的阅览环境，并应设置自行车和机动车停放场地。
第三节建筑设计一、一般规定1）图书馆的建筑设计应根据馆的性质、规模和职能分别配备藏书、借书、阅览、内部业务、技术设备、公共行政和辅助等各种空间或用房。
2）图书馆的建筑布局应与管理方式和服务手段相适应，合理安排编、藏、借、阅之间的运行路线，使读者、工作人员和书刊运送便捷通畅，互不干扰。
3）图书馆各藏、阅空间的柱网尺寸、层高、荷载设计应有较大的适应性和使用的灵活性。
4）四层及四层以上设有阅览室的图书馆宜设公用载人电梯。
5）藏、阅、工作空间应尽可能利用天然采光和自然通风，节约能源。
6）一般阅览室与业务用房的天然采光系数最低值不应小于1.5%，亮度不足时应设辅助照明。
7 ）图书馆各种用房天然采光设计参数应符合表3.1.7的规定。
