制冷管道安装1 范围本工艺标准适用于制冷系统中工作压力低于2MPa、温度在150～-20℃范围内、输送介质为制冷剂和润滑油的管道安装工程。

2 施工准备2.1 材料及主要机具2.1.1 所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明成质量鉴定文件。

2.1.2 制冷系统的各类阀件必须采用专用产品，并有出厂合格证。

2.1.3 无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。

2.1.4 铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气池等缺陷。

2.1.5 施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活板子、水平尺、铁锤、电气焊设备等。

2.1.6 测量工具：钢直尺、钢卷尺、角尺、半导体测温计、形压力计等。

2.2 作业条件2.2.1 设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

2.2.2 建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

2.2.3 施工准备工作完成，材料送至现场。

3 操作工艺3.1 工艺流程：预检→施工准备→管道等安装→系统吹污→系统气密性试验→系统抽真空→管道防腐→系统充制冷剂→检验3.2 施工准备3.2.1 认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

3.2.2 按施工图所示管道位置、你高、测量放线、查找出支吊架预埋铁件。

3.2.3 制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。

3.2.4 制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。

3.2.5 按照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处理的土垫隔热。

4—11制冷管道安装工艺标准（411—1998）1范围本工艺标准适用于制冷系统中工作压力低于2MPa、温度在150~－20℃范围内、输送介质为制冷剂和润滑油的管道安装工程。

2施工准备2.1材料及主要机具2.1.1所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。

2.1.2制冷系统的各类阀件必须采用专用产品，并有出厂合格证。

2.1.3无缝钢管内外表面应无显着腐蚀、无裂纹、重皮及凹凸不平等缺陷。

2.1.4铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。

2.1.5施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。

2.1.6测量工具：钢直尺、钢卷尺、角尺、半导体测温计、形压力计等。

2.2作业条件2.2.1设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

2.2.2建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

2.2.3施工准备工作完成，材料送至现场。

3操作工艺3.1工艺流程：预检→施工准备→管道等安装→系统吹污→系统气密性试验→系统抽真空→管道防腐→系统充制冷制→检验3.2施工准备3.2.1认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

3.2.3按施工图所示管道位置、标高、测量放线、查找出支吊架预埋铁件。

3.2.3制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。

3.2.4制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。

3.2.5按照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处理的木垫隔垫。

木垫厚度应与保温层厚度相同。

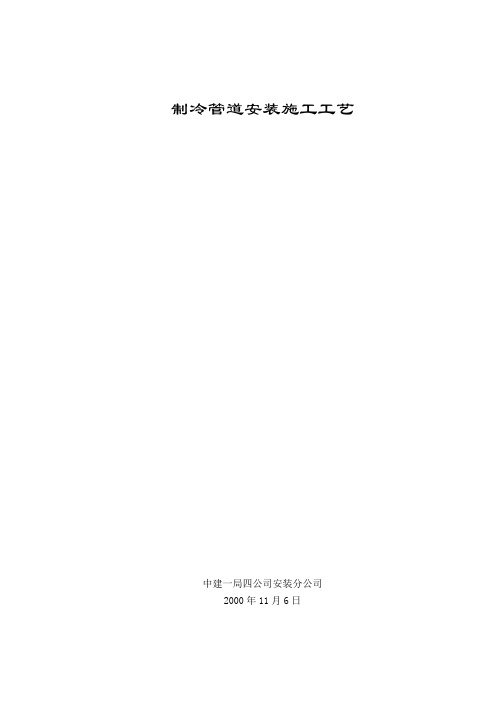

制冷管道安装施工工艺中建一局四公司安装分公司2000年11月6日目录1．材料要求 3 2．主要机具 3 3．作业条件 3 4．操作工艺 4 5．质量标准 7 6．成品保护 9 7．应注意的质量问题 10本章适用于制冷系统中工作压力低于2MPa、温度在150℃～－20℃范围内、输送介质为制冷剂和润滑油的管道安装工程。

1．材料要求1．1所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。

1．2制冷系统的各类阀件必须采用专用产品，并有出厂合格证。

1．3无缝钢管内外表面应无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷。

1．4铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。

2．主要机具2．1施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。

2．2测量工具：钢直尺、钢卷尺、角尺、半导体测温计、U形压力计等。

3．作业条件3．1设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

3．2建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

3．3施工准备工作完成，材料送至现场。

3．4制冷剂和润滑油系统的管子、管件、阀门除具备有产品出厂合格证明书或质量鉴定文件外，在安装前应作必要的清洗工作，其中：3．4．1管子及管件在安装前应将内外壁的铁锈及污物清除干净，并保持内外壁干燥3．4．2阀门应进行清洗。

凡具有产品合格证，进出口封闭良好，并在技术文件规定的期限内，可不做解体清洗。

4．操作工艺4．1工艺流程：4．2施工准备：4．2．1认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

4．2．2按施工图所示管道位置、标高测量放线、查找出支吊架预埋铁件。

4．2．3制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和强度、严密性试验。

制冷管道安装1 范围本工艺标准适用于制冷系统中工作压力低于2MPa、温度在150～-20℃范围内、输送介质为制冷剂和润滑油的管道安装工程。

2 施工准备材料及主要机具所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明成质量鉴定文件。

制冷系统的各类阀件必需采用专用产品，并有出厂合格证。

无缝钢管内外表面应无显著侵蚀、无裂纹、重皮及凹凸不平等缺点。

铜管内外壁均应光洁、无疵孔、裂痕、结疤、层裂或气池等缺点。

施工机具：卷扬机、空气紧缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活板子、水平尺、铁锤、电气焊设备等。

测量工具：钢直尺、钢卷尺、角尺、半导体测温计、形压力计等。

作业条件设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

建筑结构工程施工完毕，室内装修大体完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。

预埋件设置适当，符合制冷管道施工要求。

施工准备工作完成，材料送至现场。

3 操作工艺工艺流程：预检→施工准备→管道等安装→系统吹污→系统气密性实验→系统抽真空→管道防腐→系统充制冷剂→查验施工准备认真熟悉图纸、技术资料，弄清工艺流程、施工程序及技术质量要求。

按施工图所示管道位置、你高、测量放线、查找出支吊架预埋铁件。

制冷系统的阀门，安装前应按设计要求对型号、规格进行查对检查，并依照规范要求做好清洗和周密性实验。

制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封锁，并维持内外壁干燥。

依照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处置的土垫隔热。

木垫厚度应与保温层厚度相同。

支吊架型式间距见表4-36。

制冷管道支吊架间距表表4-36管径(mm) < 45 57 76 89 108 4 133 4 159 219 6 > 377 7管道、吊架最大间距(m) 3 4 5制冷系统管道、阀门、仪表安装。

氟利昂制冷管道安装工艺1 范围本工艺适用于工作压力不高于2.5MPa，工作温度在-40～150℃的蒸汽压缩式制冷系统氟利昂制冷剂管道安装工程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有文件的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50243-2002 通风与空调工程施工质量验收规范GB50236-98 现场设备、工业管道焊接工程施工及验收规范GB50235-97 工业金属管道工程施工及验收规范GB50185-93 工业设备及管道绝热工程质量检验评定标准GB/T7306.2-2000 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹3工艺流程方框图 (见图1)图1 工艺流程方框图4 工艺过程4.1施工准备4.1.1施工技术准备4.1.1.1熟悉施工图纸和有关的技术资料，了解施工程序、施工方法、质量标准及施工验收技术规范。

4.1.1.2按施工图与现场复查核对，发现问题及时提请有关部门解决，并按规定办理确认手续。

4.1.1.3编制施工预算及施工方案及施工技术措施。

4.1.1.4根据施工方案对施工班组进行技术交底。

交底包括执行标准规范、施工方法、技术质量要求、安全操作规定、施工进度，材料及加工件使用要求等。

4.1.2管道施工所具备的条件4.1.2.1管道管件和阀门的型号、材质及工作压力等必须符合设计要求，并且有合格证，质量证明书。

4.1.2.2规划和搭设临时设施和管道预制加工及管道清洗场地。

4.1.2.3施工工具、施工机械准备就绪，计量器具应在定检、周检期内。

4.1.3材料准备4.1.3.1按进度计划要求编制材料计划及加工件计划的申报。

4.1.3.2认真清点到场的材料及加工件，并应分类分项整齐堆放在指定地点，做好标色。

空调制冷管道的安装本工艺标准适用于制冷系统中工作压力不高于2.5MPa,工作温度在-20℃〜150℃、输送介质为制冷剂和润滑油的管道安装工程。

一、材料要求1采用的管材和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。

2制冷系统的各类管件及阀门的型号、规格、性能、技术参数必须符合设计要求，并有出厂合格证明。

3无缝钢管内外表面应无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷。

4铜管内外壁均应光洁，无疵孔、裂缝、结疤、层裂或气泡等缺陷。

二、主要机具1机具：卷扬机、空压机、真空泵、切割机、套丝机、手砂轮、倒链、台钻、电锤、坡口机、电气焊设备、试压泵等。

2工具：压力工作台、铜管板边器、手锯、套丝板、管钳、套筒扳手、梅花扳手、活扳手、铁锤等。

3量具：钢直尺、钢卷尺、角尺、水平尺、半导体测温计、U形压力计等。

三、作业条件1设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

2建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备己安装就位、找正找平，管道穿过结构部位的孔洞已配合预留、尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

3施工准备工作完成，材料送至现场。

四、操作工艺（一）工艺流程：（二）施工准备。

1认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求；编制施工方案、进行施工技术交底。

2按施工图所示的管道位置、标高测量放线，找出支吊架预埋件。

3制冷系统的阀门，进场后应按设计要求对型号、规格、性能及技术参数进行核对检查，并按照规范要求做好清洗和强度、严密性试验。

4制冷剂和润滑油系统的管道、管件应将内外壁铁锈及污物清除干净，除完锈应将管口封闭，并保持内外壁干燥。

5按照设计规定的型式、标高、坡度及坡向，预制加工管道支吊架。

需绝热的管道、支架与管道接触处应垫以绝热衬垫或用经防腐处理的木垫隔开，其厚度应与绝热层厚度相同。

支吊架的间距应符合设计及设备技术文件要求，当设计无规定时应符合下表的规定。

制冷管道支吊架间距（三）管道防腐。

制冷系统管路连接关键工艺制冷系统管路连接是制冷系统中非常重要的一环，它关系到系统的正常运行和制冷效果。

这篇文章将从管路连接的材料选择、连接方式和管路布局三个方面来介绍制冷系统管路连接的关键工艺。

一、管路连接材料选择在制冷系统中，常用的管路连接材料主要有铜管、钢管和塑料管。

铜管具有良好的导热性和耐腐蚀性，是制冷系统中最常见的管路连接材料。

钢管则具有较高的强度和耐压性能，适用于一些高压制冷系统。

塑料管具有质轻、绝缘性能好等优点，适用于一些特殊场合。

在选择管路连接材料时，需要根据制冷系统的具体要求和工作环境来进行选择。

二、连接方式1. 焊接连接：焊接是制冷系统中常用的一种连接方式。

通过焊接可以实现管路的密封和固定。

常见的焊接方式有氩弧焊和铜管焊接。

氩弧焊适用于对连接质量要求较高的场合，而铜管焊接则适用于一些小型制冷系统。

焊接连接的优点是连接牢固，密封性好，但需要专业的焊接技术和设备。

2. 螺纹连接：螺纹连接是一种简便易行的连接方式。

通过螺纹连接可以实现管路的拆卸和更换。

常见的螺纹连接方式有内螺纹和外螺纹连接。

内螺纹连接适用于管道的连接，而外螺纹连接适用于管件的连接。

螺纹连接的优点是安装方便，适用范围广，但其密封性较差，需要使用密封胶或垫片来进行密封。

3. 卡套连接：卡套连接是一种常用的连接方式。

通过卡套连接可以实现管路的快速拆卸和更换。

卡套连接的优点是安装方便，拆卸方便，但其密封性较差，需要使用密封胶或垫片来进行密封。

三、管路布局管路布局是制冷系统中管路连接的重要环节，合理的管路布局可以提高制冷效果和系统的运行效率。

在管路布局中，需要考虑以下几个因素：1. 管路长度：管路长度的增加会导致制冷系统的压力损失增加，影响制冷效果。

因此，在管路布局中应尽量减少管路的长度，避免过长的管路。

2. 管径选择：管径的选择会影响制冷系统的流量和压力损失。

一般来说，流量较大的管路应选择较大的管径，以减小压力损失；而流量较小的管路则可以选择较小的管径。

制冷管道施工工艺1范围本工艺标准适用于制冷系统中工作压力低于2MPa、温度在150〜—20C范围内、输送介质为制冷剂和润滑油的管道安装工程。

2、施工准备2.1材料及主要机具2.1.1所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。

2.1.2制冷系统的各类阀件必须采用专用产品，并有出厂合格证。

2.1.3无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。

2.1.4铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。

2.1.5施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。

2.1.6测量工具：钢直尺、钢卷尺、角尺、半导体测温计、书压力计等。

2.2作业条件2.2.1设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

2.2.2建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

2.2.3施工准备工作完成，材料送至现场。

3、操作工艺3.1工艺流程：预检一施工准备一管道等安装一系统吹污-系统气密性试验一系统抽真空一管道防腐一系统充制冷制f检验3.2施工准备3.2.1认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

3.2.3按施工图所示管道位置、标高、测量放线、查找出支吊架预埋铁件。

3.2.3制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。

3.2.4制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。

3.2.5按照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处理的木垫隔垫。

木垫厚度应与保温层厚度相同。

支吊架型式间距见表 3.2.5。

制冷剂管道安装工艺标准一、总则1 范围本标准适用于在建项目空调制冷系统工作压力低于 2. 5Mpa,工作温度在-20℃〜150℃范围内，制冷剂和润滑油的管道、管件与阀件的安装的施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300-2001建筑工程施工质量验收统一标准GB50242-2002建筑给水排水及采暖工程施工质量验收规范GB50243-2002通风与空调工程施工质量验收规范GB50235-2010工业金属管道工程施工及验收规范GB50236-2011现场设备、金属工业管道焊接工程施工及验收规范二、施工准备1技术准备1.1施工图齐全，并已会审完成。

1.2掌握施工工艺流程、施工程序及技术质量要求。

1.3项目已完成对施工单位的交底。

1.4施工的作业人员应具备相应的施工技术资质，特殊工种的作业人员应持证上岗。

1.5根据施工图进行管道位置、标高测量放线，检查并找出支、吊架预埋铁件。

2物资准备2.1用于工程项目的设备、材料的规格、型号应符合设计要求，质量符合现行设备、材料技术标准要求。

2.2设备基础己按设计要求具备，并经检査符合要求。

2.3无缝钢管、铜管的几何尺寸符合有关标准要求。

无缝管内外表面应无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷。

铜管内外璧均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。

并应进行除锈、清洗、脱脂、内部防腐。

对暂时不用的管子应将管口封闭，并保持内壁干燥。

3作业条件准备a）建筑结构工程施工完毕，与管道连接的设备已安装完毕，管道穿越结构的孔洞已配合预留，尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

b）按施工图所示管道位置、标高测量放线，査找出支、吊架预埋件。

现场的安全配套设施完成。

三、施工工艺1施工工艺流程2操作要求2.1管道支、吊架的制作a）制作管道支、吊架应按照管道系统所在的空间位置、现场支持结构的具体情况及管道的材质、规格、重量等确定支、吊架的形式和所用材料。

制冷管道施工工艺1范围本工艺标准适用于制冷系统中工作压力低于2MPa、温度在150〜—20C范围内、输送介质为制冷剂和润滑油的管道安装工程。

2、施工准备2.1材料及主要机具2.1.1所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。

2.1.2制冷系统的各类阀件必须采用专用产品，并有出厂合格证。

2.1.3无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。

2.1.4铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。

2.1.5施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。

2.1.6测量工具：钢直尺、钢卷尺、角尺、半导体测温计、书压力计等。

2.2作业条件2.2.1设计图纸、技术文件齐全，制冷工艺及施工程序清楚。

2.2.2建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。

预埋件设置恰当，符合制冷管道施工要求。

2.2.3施工准备工作完成，材料送至现场。

3、操作工艺3.1工艺流程：预检一施工准备一管道等安装一系统吹污-系统气密性试验一系统抽真空一管道防腐一系统充制冷制f检验3.2施工准备3.2.1认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

3.2.3按施工图所示管道位置、标高、测量放线、查找出支吊架预埋铁件。

3.2.3制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。

3.2.4制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。

3.2.5按照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处理的木垫隔垫。

木垫厚度应与保温层厚度相同。

支吊架型式间距见表 3.2.5。
