新型光纤总配线架介绍

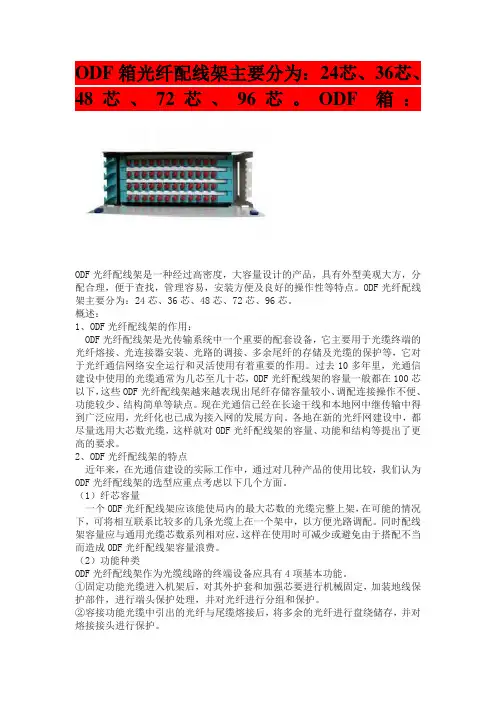

ODF箱光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。

ODF箱：ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。

ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。

概述：1、ODF光纤配线架的作用：ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。

现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。

各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。

2、ODF光纤配线架的特点近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。

（1）纤芯容量一个ODF光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。

同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。

（2）功能种类ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。

①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。

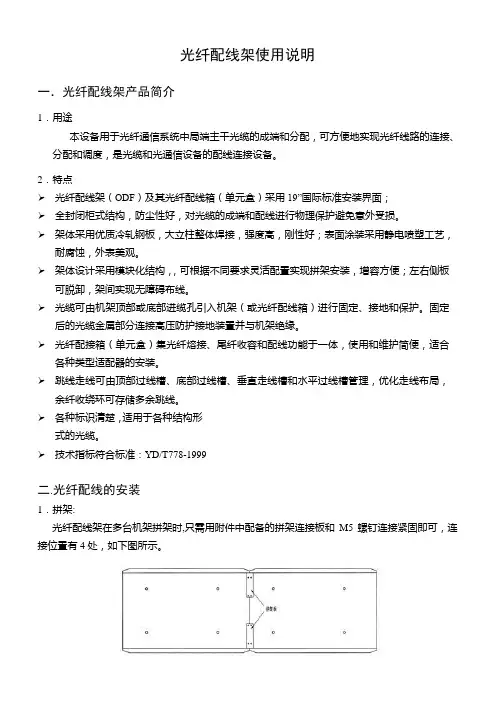

光纤配线架使用说明一．光纤配线架产品简介1．用途本设备用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度，是光缆和光通信设备的配线连接设备。

2．特点光纤配线架（ODF）及其光纤配线箱（单元盒）采用19”国际标准安装界面；全封闭柜式结构，防尘性好，对光缆的成端和配线进行物理保护避免意外受损。

架体采用优质冷轧钢板，大立柱整体焊接，强度高，刚性好；表面涂装采用静电喷塑工艺，耐腐蚀，外表美观。

架体设计采用模块化结构，，可根据不同要求灵活配置实现拼架安装，增容方便；左右侧板可脱卸，架间实现无障碍布线。

光缆可由机架顶部或底部进缆孔引入机架（或光纤配线箱）进行固定、接地和保护。

固定后的光缆金属部分连接高压防护接地装置并与机架绝缘。

光纤配接箱（单元盒）集光纤熔接、尾纤收容和配线功能于一体，使用和维护简便，适合各种类型适配器的安装。

跳线走线可由顶部过线槽、底部过线槽、垂直走线槽和水平过线槽管理，优化走线布局，余纤收绕环可存储多余跳线。

各种标识清楚，适用于各种结构形式的光缆。

技术指标符合标准：YD/T778-1999二.光纤配线的安装1．拼架:光纤配线架在多台机架拼架时,只需用附件中配备的拼架连接板和M5螺钉连接紧固即可，连接位置有4处，如下图所示。

图3 多架相拼示意图2．顶、底固定：光缆进入光纤配线架的弯曲半径不小于光缆直径的15倍。

机房不设静电地板时，架体底部用M10的膨胀螺栓固定在机房的地坪上，顶部用M10的螺栓与线槽连接，光缆由配线架顶部进缆孔引入；机房敷设静电底板时，需制作与底板相同高度的角铁架，角铁架先固定在地坪上，机架底部用M10的螺栓固定在角铁架上，光缆可由配线架底部进缆孔引入；若从光缆上面线槽引入机架，机架顶部用M10的螺栓与线槽连接。

图为顶、底部安装孔示意图。

三．光纤配线架施工步骤光纤配线架是一种配置灵活的配线架，根据所配置的配线箱的不同，可实现前后、上下不同的进缆方式，现以配线箱（后进缆）为例说明使用步骤：1．光缆进入机架后的开剥、固定与接地1）机架安装固定后，若机房小，可卸下机架前后门（门上转轴为弹簧式拉销）进行施工；2）将光缆从机架后侧底部（或顶部）的光缆孔中引入机架，并将光缆端部去除1米；3）开剥光缆。

2021/4/9
5
• 铜缆配线架
• 我们现在考察一下为安装选择合适的铜缆配线架所必须 考虑的因素。铜缆配线架一般分为经济型、中端或高端配 线架。
• 经济型配线架
• 经济型配线架通常在结构上脆弱，性能不稳定交缺少技 术支持或保证。配线架端接时一般会耗费较多的安装成本， 没有电缆管理设备支持，且标签设备也很差。经济型配线 架通常在每U的空间里端口密集度也更低。
• 中端配线架
• 中端配线架使用质量合理的材料制成，能发挥出比经济 型配线架更好的性能。一般由第三方对它们进行独立的测 试，并提供某种形式的长期质保。使用业界标准工具进行 端接时通常显得简单了些，标签也与公认的业界标签制造 商兼容。中端配线架有较高密度的配线架。
2021/4/9
6
• 高端配线架
• 高端配线架一般都是坚固结构，性能可 靠并且拥有独立的测试证书。它们一般配 有内置的电缆管理器件来支持和保护电缆， 从而很容易端接。同时也提供附属品，包 括电缆管理用的线缆绑带、锁紧螺帽和标 签设备。接触片上的镀金会更厚些，从而 使跳线插入时能达到更可靠的接触。有些 配线架还配有完整的插座盖，防止灰尘污 染。它们也能与智能配线集成一起。

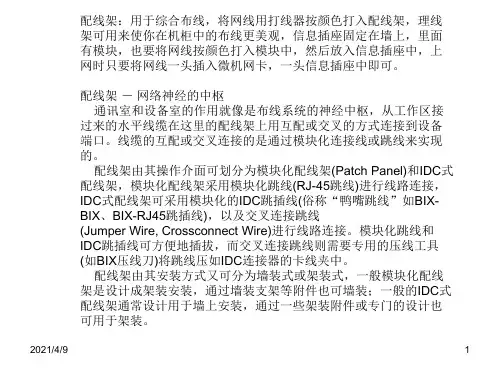

过来的水平线缆在这里的配线架上用互配或交叉的方式连接到设备 端口。线缆的互配或交叉连接的是通过模块化连接线或跳线来实现 的。
配线架由其操作介面可划分为模块化配线架(Patch Panel)和IDC式 配线架，模块化配线架采用模块化跳线(RJ-45跳线)进行线路连接， IDC式配线架可采用模块化的IDC跳插线(俗称“鸭嘴跳线”如BIXBIX、BIX-RJ45跳插线)，以及交叉连接跳线 (Jumper Wire, Crossconnect Wire)进行线路连接。模块化跳线和 IDC跳插线可方便地插拔，而交叉连接跳线则需要专用的压线工具 (如BIX压线刀)将跳线压如IDC连接器的卡线夹中。

光纤配线架用途引言光纤配线架是一种用于光纤布线的重要设备，它承载着光纤网络传输的基础任务。

本文将详细探讨光纤配线架的用途，从多个角度对其功能进行深入剖析。

光纤配线架的基本介绍光纤配线架是一种用于管理和组织光纤连接的装置。

它通常由金属或塑料材料制成，具有不同大小和形状的槽口，用于安装和存放光纤连接器、光纤盒以及光源设备。

光纤配线架主要用于以下方面：光纤连接管理1.光纤配线架充当了光纤连接的接口，将光纤连接器连接到关键设备，如交换机、路由器等。

通过使用配线架，可以更好地组织光纤的布线，减少连接点之间的杂乱和混乱，提高光纤网路的可靠性和稳定性。

2.光纤配线架还起到了保护光纤连接的作用。

它能够保护光纤连接器不受外界物质、灰尘等污染。

并且，配线架的结构设计使得光纤连接的安装和拆卸更加方便，维护人员可以更快速地处理故障和更换设备。

3.通过合理使用光纤配线架，可以将不同的光纤连接划分为不同的区域，便于管理。

例如，可以将数据中心的光纤连接、办公室的光纤连接等分别放置在不同的配线架中，减少混杂，提高整体网络的可控性。

光纤连接的灵活性1.光纤配线架提供了灵活的光纤连接方案。

通过在配线架中安装不同类型的光纤连接器，可以实现多种连接方式的切换和调整。

这种灵活性使得光纤布线可以适应不同类型的设备和应用场景。

2.在光纤配线架的设计中，还考虑到了模块化的概念，使得每个光纤连接器都可以独立操作和维护。

这种模块化的设计使得整个光纤布线系统更加易扩展、易维护，减少了系统维护的复杂性和成本。

光纤连接的可靠性和性能1.光纤配线架的设计不仅考虑了光纤连接的灵活性，还注重提高连接的可靠性和性能。

通过优化光纤连接器的排列方式和保护措施，可以降低光纤连接的损耗和干扰，提高数据传输的可靠性和质量。

2.光纤配线架还提供了清晰的标识和标记功能，使得维护人员可以清楚地辨认每个连接的用途和状态。

这对于故障排除和维护来说十分重要，可以提高维护人员的工作效率和准确性。
