铜绞线接地施工规范

铜绞线接地施工规范1. 引言铜绞线接地施工规范是指在电力系统建设过程中，进行接地施工时，必须遵守的技术规范和操作要求。

良好的接地系统是确保电力系统安全稳定运行的重要组成部分，而遵守规范的施工过程，则是保证接地系统性能和可靠性的关键。

本文将介绍铜绞线接地施工规范中的关键要点和操作细则。

2. 施工前的准备工作在进行铜绞线接地施工之前，需要进行一系列的准备工作，包括以下步骤：2.1 施工方案设计在施工前，必须根据具体的工程需求和实际情况制定施工方案。

施工方案包括接地系统的布置图纸、接地点的选择和标记、材料和设备的采购计划等。

2.2 材料和设备准备根据施工方案，准备所需的材料和设备，包括铜绞线、接地母线、焊接设备、接地夹具等。

检查材料和设备的质量，确保符合规范要求。

2.3 工地准备清理工地，确保施工区域干净整洁。

安排好工人的工作任务和安全防护措施。

3. 施工步骤和要求铜绞线接地施工的关键步骤和要求如下：3.1 焊接准备•清洁焊接部位：用金属刷清洁接地部位的表面，确保焊接部位无污物和氧化层。

•安装接地夹具：根据焊接部位的形状和大小选择合适的接地夹具，将其固定在焊接部位上。

•安装铜绞线和接地母线：将铜绞线和接地母线按照设计方案的要求连接到接地夹具上。

3.2 焊接操作•选择合适的焊接方法：根据施工环境和接地部位的要求，选择合适的焊接方法，如氩弧焊、电阻焊等。

•确保焊接质量：焊接时，应保证焊接电流和电压的正确调整，焊接时间和焊缝的质量符合规范要求。

•检查焊接效果：焊接完成后，应进行焊缝的目视检查和性能测试，确保焊接质量合格。

3.3 操作安全要求•佩戴个人防护装备：施工人员应佩戴合适的安全帽、绝缘手套、防静电鞋等个人防护装备，确保人身安全。

•防止火灾和爆炸：施工现场应远离易燃易爆物品，操作时要注意防止火花和明火。

•遵守工地安全规定：施工人员应遵循工地的安全规定，严禁吸烟、乱丢垃圾等行为。

4. 施工质量控制为确保铜绞线接地施工质量，需要进行施工质量控制，主要包括以下方面：4.1 施工过程监控在施工过程中，应由专人进行监控和检查，确保施工过程符合规范要求。

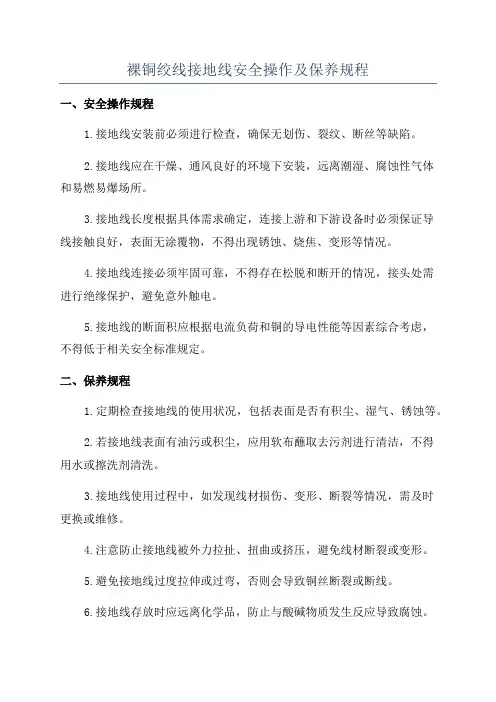

裸铜绞线接地线安全操作及保养规程一、安全操作规程1.接地线安装前必须进行检查，确保无划伤、裂纹、断丝等缺陷。

2.接地线应在干燥、通风良好的环境下安装，远离潮湿、腐蚀性气体和易燃易爆场所。

3.接地线长度根据具体需求确定，连接上游和下游设备时必须保证导线接触良好，表面无涂覆物，不得出现锈蚀、烧焦、变形等情况。

4.接地线连接必须牢固可靠，不得存在松脱和断开的情况，接头处需进行绝缘保护，避免意外触电。

5.接地线的断面积应根据电流负荷和铜的导电性能等因素综合考虑，不得低于相关安全标准规定。

二、保养规程1.定期检查接地线的使用状况，包括表面是否有积尘、湿气、锈蚀等。

2.若接地线表面有油污或积尘，应用软布蘸取去污剂进行清洁，不得用水或擦洗剂清洗。

3.接地线使用过程中，如发现线材损伤、变形、断裂等情况，需及时更换或维修。

4.注意防止接地线被外力拉扯、扭曲或挤压，避免线材断裂或变形。

5.避免接地线过度拉伸或过弯，否则会导致铜丝断裂或断线。

6.接地线存放时应远离化学品，防止与酸碱物质发生反应导致腐蚀。

7.根据使用环境和实际情况，定期测量接地线的电阻，确保其导电性能符合要求。

8.接地线使用寿命一般为10年左右，超过寿命需及时更换。

三、安全注意事项1.在操作接地线的过程中应佩戴绝缘手套和绝缘鞋，避免触电风险。

2.接地线维护时，需切断相应设备的电源，确保安全操作。

3.如需要在雨天或潮湿环境下维护接地线，应注意防止漏电。

4.禁止在使用过程中用尖锐物品划伤接地线表面，避免影响导电性能。

5.不得私自更换接地线的型号、规格和长度，以免影响接地效果。

6.当发现接地线存在异常情况时，应及时报修或更换，不得擅自处理。

7.接地线附近不得堆放杂物，保持通风畅通。

以上是裸铜绞线接地线的安全操作和保养规程，从操作规程、保养规程和安全注意事项等方面对接地线进行了详细介绍，旨在确保接地线的安全稳定运行，提高电气设备的安全性和可靠性。

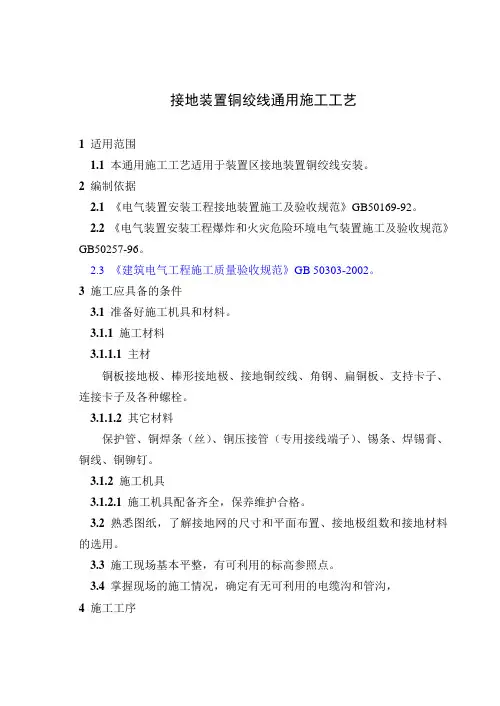

接地装置铜绞线通用施工工艺1 适用范围1.1 本通用施工工艺适用于装置区接地装置铜绞线安装。

2 编制依据2.1 《电气装置安装工程接地装置施工及验收规范》GB50169-92。

2.2 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96。

2.3 《建筑电气工程施工质量验收规范》GB 50303-2002。

3施工应具备的条件3.1准备好施工机具和材料。

3.1.1施工材料3.1.1.1 主材铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓。

3.1.1.2其它材料保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。

3.1.2施工机具3.1.2.1施工机具配备齐全，保养维护合格。

3.2熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。

3.3施工现场基本平整，有可利用的标高参照点。

3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟，4 施工工序挖接地沟 接地铜绞线敷设 隐蔽检查及回填5 施工工艺5.1 挖接地沟 5.1.1 按设计图纸要求进行画线，挖沟。

5.1.2 接地沟宜挖成上宽0.6米、下底宽0.4米的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净。

5.1.3 铜板接地极的位置应深挖，便于铜板接地极的放入。

5.2 接地极安装5.2.1 铜板接地极的规格符合设计要求，无设计要求时，采用800mm ×800mm ×1.5mm 的铜板制作。

5.2.2铜板接地极与连接线和接地铜绞线焊接好后方能安装。

见图 5.2.2。

图 5.5.2接地极安装 设备接地连接接地电阻测试5.2.3 铜板接地极与接地线的连接有以下几种形式：5.2.3.1在接地铜板上打孔，用单股φ1.3-φ2.5铜线将接地铜绞线绑在铜版接地体上，在铜绞线两侧用气焊与铜板接地极焊接。

见图 5.2.3.1。

铜绞线接地施工方案一、背景介绍铜绞线接地作为一种常见的接地方式，主要用于电力、通信、建筑等领域。

合理的铜绞线接地施工方案可以保障系统的安全性和稳定性，减少故障发生的概率。

本文将介绍铜绞线接地的施工方案，包括施工前的准备工作、材料选择、施工流程及注意事项等。

二、准备工作在铜绞线接地施工前，需要进行一系列的准备工作，以确保施工的顺利进行。

1.规划与设计：根据工程的具体情况，确定铜绞线接地的位置、长度和线径等参数。

合理的规划和设计可以提高接地系统的效果。

2.材料准备：准备好所需的施工材料，包括铜绞线、接地极、接地座、接地母线等。

确保材料的质量符合要求，并保证材料均为铜制品。

三、施工流程1.清理施工区域：施工前，需要清理施工区域，确保没有杂物和污染物影响施工质量。

同时，对必要的地面进行平整处理，以便进行接地座的安装。

2.安装接地座：根据设计要求，在施工区域中埋设接地座。

接地座应安装在合适的位置，深度不少于1.5米，并与大地形成良好的接触。

3.安装接地极：将接地极插入接地座，并确保与接地座紧密贴合。

同时，对接地极进行固定，以防止其松动。

4.铜绞线连接：根据设计要求，将铜绞线连接到接地极和接地母线上。

连接时应注意保持良好的接触，并使用合适的连接工具，如螺丝拧紧。

5.接地系统接地：将接地母线与主接地系统连接，并确保与主接地系统形成良好的接触。

接地母线应绕行主要设备区域，以便实现统一的接地效果。

6.检查和测试：完成铜绞线接地施工后，进行必要的检查和测试，以确保接地系统的质量良好。

可使用接地电阻测试仪等设备进行接地系统的测试。

四、注意事项在铜绞线接地施工过程中，需注意以下事项，以确保施工质量和安全。

1.接地座安装位置应避免临近湖泊、水源等易受水浸泡及可能产生腐蚀的场所。

2.接地座应尽量埋设在土壤湿度较高的地方，以提高接地效果。

3.接地座之间的距离应符合设计要求，避免干扰。

4.施工过程中，操作人员应穿戴好防静电服，并使用合适的工具和设备。

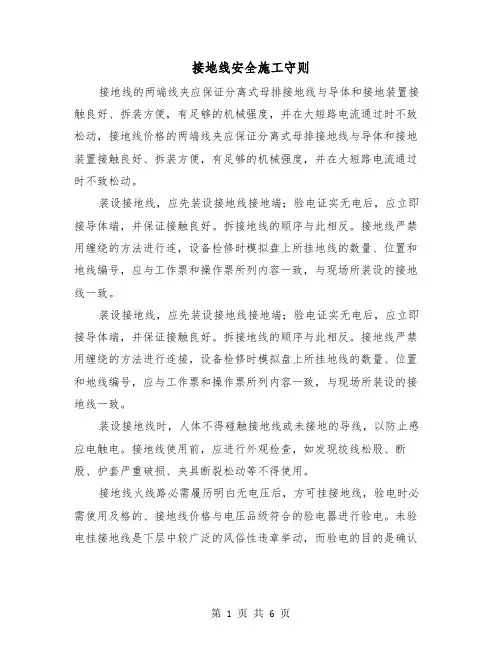

接地线安全施工守则接地线的两端线夹应保证分离式母排接地线与导体和接地装置接触良好、拆装方便，有足够的机械强度，并在大短路电流通过时不致松动，接地线价格的两端线夹应保证分离式母排接地线与导体和接地装置接触良好、拆装方便，有足够的机械强度，并在大短路电流通过时不致松动。

装设接地线，应先装设接地线接地端；验电证实无电后，应立即接导体端，并保证接触良好。

拆接地线的顺序与此相反。

接地线严禁用缠绕的方法进行连，设备检修时模拟盘上所挂地线的数量、位置和地线编号，应与工作票和操作票所列内容一致，与现场所装设的接地线一致。

装设接地线，应先装设接地线接地端；验电证实无电后，应立即接导体端，并保证接触良好。

拆接地线的顺序与此相反。

接地线严禁用缠绕的方法进行连接，设备检修时模拟盘上所挂地线的数量、位置和地线编号，应与工作票和操作票所列内容一致，与现场所装设的接地线一致。

装设接地线时，人体不得碰触接地线或未接地的导线，以防止感应电触电。

接地线使用前，应进行外观检查，如发现绞线松股、断股、护套严重破损、夹具断裂松动等不得使用。

接地线火线路必需履历明白无电压后，方可挂接地线，验电时必需使用及格的、接地线价格与电压品级符合的验电器进行验电。

未验电挂接地线是下层中较广泛的风俗性违章举动，而验电的目的是确认现场是否已停电，能解除停错电、未停电的报酬失误，防备带电挂接地线。

接地线具备双刃性，它具备平安的感化，使用不妥也会发生粉碎效应，所以事情终了要实时撤除接地线。

带接地线去合开关，会毁坏电气装备和粉碎电网的不乱，会致使紧张的恶性电气变乱。

按分歧电压品级选用对应规格的接地线。

这也是容易产生风俗性违章的地方，地线的线径要与电气装备的电压品级相立室。

严禁使用别的金属线取代接地线。

别的金属线打仗也不安稳，妨碍电流会敏捷融化金属线，断开接地回路，危及事情职员生命。

工作以前必需查抄整套接地线，软铜线是否有断股，绞线松股，护套是否有破坏，夹具螺丝毗连处有没有断裂或松动，线钩的螺旋是否畸形，不合适请求应实时调换或修睦后再使用。

铜包钢与铜绞线接地施工工艺及要求引言本工程延长石油靖边能源化工项目150万吨/ 年催化裂解（DCC）制乙烯装置，根据设计要求地面以下接地主干线采用防腐蚀性能强、价格低廉、有良好导电性能的铜包钢接地材料，地面以上接地材料均采用黄绿PVC铜绞线。

铜包钢与铜包钢、铜包钢与铜绞线、铜包钢与接地极之间均采用放热焊接工艺进行连接，铜绞线与铜绞线之间均采用钳压套管压接方式进行连接。

1. 工艺原理放热焊接是通过铝与氧化铜的化学反应（放热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接的现代焊接工艺。

放热焊接适用于铜、铜和铁及铁合金等同种或异种材料间的电气连接，它无需任何外加的能源。

2. 焊接要求1、①14.7mm镀铜钢圆线（铜包钢）与①17.2mm镀铜钢接地棒连接时采用“ T”连接。

2、①14.7mm镀铜钢圆线（铜包钢）与①14.7mm镀铜钢圆线之间对接采用“一”连接。

3、①14.7mm镀铜钢圆线（铜包钢）与①14.7mm镀铜钢圆线之间搭接采用“ T”连接或“十”连接。

4、①14.7mm镀铜钢圆线（铜包钢）与BVR-1*95mm2铜绞线之间采用“ T”连接。

5、所有分支支线BVR-1*95mm徒同绞线与BVR-1*95mm徒同绞线、BVR-1*95mm2同绞线与BVR-1*70mm2同绞线、BVR-1*95mm2 铜绞线与BVR-1*50mm2铜绞线、BVR-1*95mm连同绞线与BVR-1*35mm徒同绞线、BVR-1*95mm徒同绞线与BVR-1*25mm徒同绞线、BVR-1*95mm2铜绞线与BVR-1*16mm徒同绞线之间采用配套钳压套管进行连接。

3. 操作要点及流程1、将同绞线及熔模清理干净，再将同绞线熔接处用喷灯加热，然后安置同绞线于熔模内。

应选用相应夹具将同绞线在熔模入口附近固定住，防止同绞线张力作用被拉出模外。

（注意：熔模第一次使用时必须用喷灯将其烘干，去处模内水分。

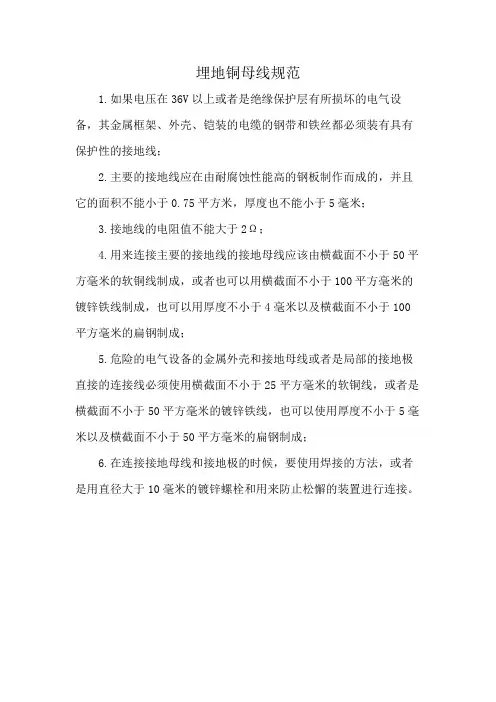

埋地铜母线规范
1.如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线；
2.主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0.75平方米，厚度也不能小于5毫米；
3.接地线的电阻值不能大于2Ω；
4.用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；
5.危险的电气设备的金属外壳和接地母线或者是局部的接地极直接的连接线必须使用横截面不小于25平方毫米的软铜线，或者是横截面不小于50平方毫米的镀锌铁线，也可以使用厚度不小于5毫米以及横截面不小于50平方毫米的扁钢制成；
6.在连接接地母线和接地极的时候，要使用焊接的方法，或者是用直径大于10毫米的镀锌螺栓和用来防止松懈的装置进行连接。

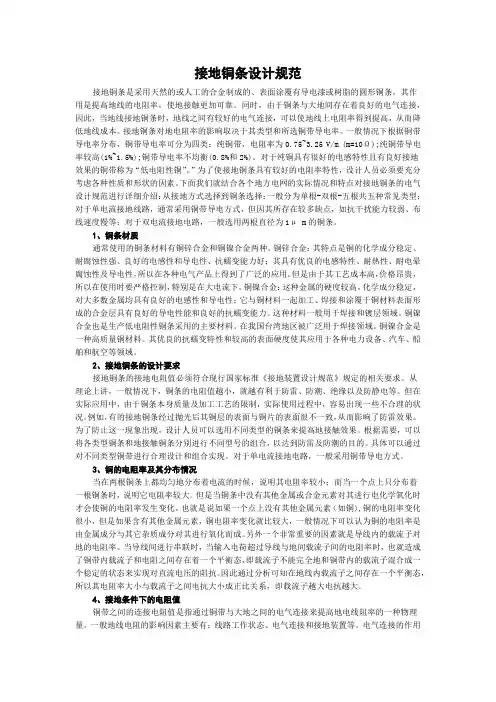

接地铜条设计规范接地铜条是采用天然的或人工的合金制成的、表面涂覆有导电漆或树脂的圆形铜条，其作用是提高地线的电阻率，使地接触更加可靠。

同时，由于铜条与大地间存在着良好的电气连接，因此，当地线接地铜条时，地线之间有较好的电气连接，可以使地线上电阻率得到提高，从而降低地线成本。

接地铜条对地电阻率的影响取决于其类型和所选铜带导电率。

一般情况下根据铜带导电率分布，铜带导电率可分为四类：纯铜带，电阻率为0.75~3.25 V/m (m=10Ω);纯铜带导电率较高(1%~1.5%);铜带导电率不均衡(0.8%和2%)。

对于纯铜具有很好的电感特性且有良好接地效果的铜带称为“低电阻性铜”。

”为了使接地铜条具有较好的电阻率特性，设计人员必须要充分考虑各种性质和形状的因素。

下面我们就结合各个地方电网的实际情况和特点对接地铜条的电气设计规范进行详细介绍：从接地方式选择到铜条选择：一般分为单根-双根-五根共五种常见类型；对于单电流接地线路，通常采用铜带导电方式，但因其所存在较多缺点，如抗干扰能力较弱、布线速度慢等；对于双电流接地电路，一般选用两根直径为1μ m的铜条。

1、铜条材质通常使用的铜条材料有铜锌合金和铜镍合金两种。

铜锌合金：其特点是铜的化学成分稳定、耐腐蚀性强、良好的电感性和导电性、抗蠕变能力好；其具有优良的电感特性、耐热性、耐电晕腐蚀性及导电性，所以在各种电气产品上得到了广泛的应用。

但是由于其工艺成本高，价格昂贵，所以在使用时要严格控制，特别是在大电流下。

铜镍合金：这种金属的硬度较高，化学成分稳定，对大多数金属均具有良好的电感性和导电性；它与铜材料一起加工、焊接和涂覆于铜材料表面形成的合金层具有良好的导电性能和良好的抗蠕变能力。

这种材料一般用于焊接和镀层领域。

铜镍合金也是生产低电阻性铜条采用的主要材料。

在我国台湾地区被广泛用于焊接领域。

铜镍合金是一种高质量铜材料。

其优良的抗蠕变特性和较高的表面硬度使其应用于各种电力设备、汽车、船舶和航空等领域。

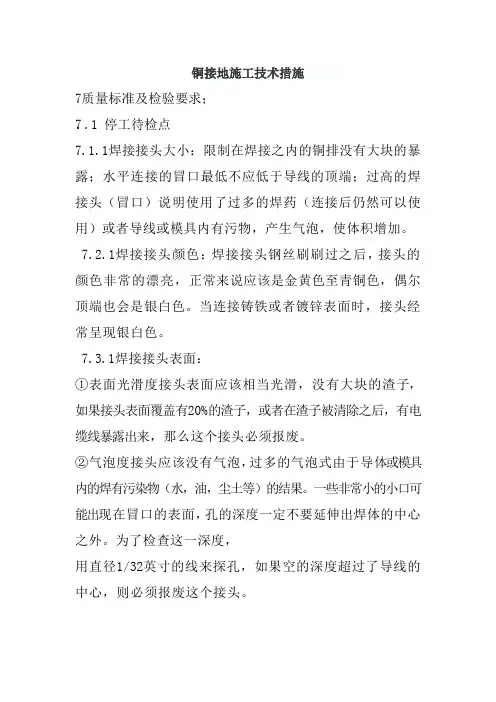

铜接地施工技术措施7质量标准及检验要求；7..1 停工待检点7.1.1焊接接头大小：限制在焊接之内的铜排没有大块的暴露；水平连接的冒口最低不应低于导线的顶端；过高的焊接头（冒口）说明使用了过多的焊药（连接后仍然可以使用）或者导线或模具内有污物，产生气泡，使体积增加。

7.2.1焊接接头颜色：焊接接头钢丝刷刷过之后，接头的颜色非常的漂亮，正常来说应该是金黄色至青铜色，偶尔顶端也会是银白色。

当连接铸铁或者镀锌表面时，接头经常呈现银白色。

7.3.1焊接接头表面：①表面光滑度接头表面应该相当光滑，没有大块的渣子，如果接头表面覆盖有20%的渣子，或者在渣子被清除之后，有电缆线暴露出来，那么这个接头必须报废。

②气泡度接头应该没有气泡，过多的气泡式由于导体或模具内的焊有污染物（水，油，尘土等）的结果。

一些非常小的小口可能出现在冒口的表面，孔的深度一定不要延伸出焊体的中心之外。

为了检查这一深度，用直径1/32英寸的线来探孔，如果空的深度超过了导线的中心，则必须报废这个接头。

铜排焊接扁钢接地引上线用放热焊接热熔焊接火泥熔焊放热焊接模具是能够重复使用的，而焊粉是一次性的，好比电焊机和电焊条。

放热焊接模具使用寿命一般在100次以上，部分型号寿命更长，例如一字焊接(特别是焊接线、棒等圆柱体形状的导体)，部分型号寿命略短，例如十字型模具，购买放热焊接工器具前请核实具体需要焊接什么形状的导体，规格是什么？(铜排是40×4? 50×5? 40×5?或者其他规格？铜缆是70mm2？95mm2？120mm2？150mm2？185mm2？或者其他规格？接地棒直径是Φ14.2？Φ17.2？Φ20？Φ22？或者其他规格？)，焊点形状是什么样？（一字接？T字接？十字接？水平的？立体的？），以上问题可以参见HOTWELD选型列表。

每种焊点的数量，我单位出厂模具上的铭牌均标有对应焊粉的型号，请一一对应使用。

简单说就是三个问题：1.需要明确要焊接材料的规格；焊点形状；每种焊点的数量。

110kV工程接地网分部工程施工方案省荆力工程承包有限责任公司110kV项目部二零一四年五月编制：年月日审核：年月日批准：年月日目录一、编制依据 (1)二、工程概况： (1)三、施工方法及技术要求 (2)3.1.铜包钢放热焊接工艺原理 (2)3.2施工前准备 (2)3.3 热焊施工工艺 (4)四、施工工艺要点 (5)4.1连接器表面要点 (5)4.2模具及被熔接物要点 (5)4.3焊粉应用时的注意事项 (5)五、熔接安装图示及注意事项 (5)5.1用于扁带与扁带的熔接 (6)5.2用于扁带与接地棒的熔接 (7)5.3用于扁带与钢质表面的熔接 (7)5.4用于电缆与扁带的熔接 (8)5.5用于电缆与电缆的熔接 (8)5.6用于电缆与接地棒的熔接 (9)六、施工质量计划及保证措施 (9)6.1质量目标 (9)6.2质量管理流程 (10)七、质量管理办法 (10)八、劳动力的保证 (11)九、质量保证措施 (11)十、施工人员机具配备情况 (12)10.1人员配备情况 (12)10.2施工机具配备情况 (12)10.3安全防护措施 (12)一、编制依据1、设计施工图纸2、《电气装置安装工程施工及验收规》(GB50169—2006)3、《钢筋焊接及验收规程》（JGJ18-2003）4、《国家电网公司输变电工程达标投产考核办法（2005年版）》5、《国家电网公司输变电优质工程评选办法（2008年版）》6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号）8、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》二、工程概况：本工程主要工程量一览表：24模具S160/ S160“T”套 327模具S16/Φ20 “T”套 128工具箱：3副模夹、10把火枪、5把清模铲和毛刷套 1三、施工方法及技术要求3.1.铜包钢放热焊接工艺原理放热焊接是通过铝和氧化铜的化学反应（放热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接，放热焊接适用于铜和铜、钢和铜的电气连接，它无需任何外加的能源和动力。

《电气装置安装工程接地装置施工及验收规范》强制性条文（2011年版）3.1.1电气装置的下列金属部分。

均应接地或接零：1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳：2 电气设备的传动装置；3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门：4 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座：5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。

穿线的钢管之间或钢管和电器设备之间有金属软管过渡的。

应保证金属软管段接地畅通；6 电缆桥架、支架和井架：7 装有避雷线的电力线路杆塔；8 装在配电线路杆上的电力设备；9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔；10 承载电气设备的构架和金属外壳；11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分；12 气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体；13 电热设备的金属外壳：14 铠装控制电缆的金属护层：15 互感器的二次绕组。

3.1.3需要接地的直流系统的接地装置应符合下列要求：1 能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设。

不得与金属管道、建筑物和设备的构件有金属的连接：2 在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施；3 直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时。

相互间的距离不应小于1m：4 三线制直流回路的中性线宜直接接地。

3.1.4接地线不应作其他用途。

3.2.4人工接地网的敷设应符合以下规定：1 人工接地网的外缘应闭合。

外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半；2 接地网内应敷设水平均压带。

GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。

该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。

第一章总则第1．0．1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1．0．2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1．0．3条接地装置的安装应按已批准的设计进行施工。

第1．0．4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。

第1．0．5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1．0．6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1．0．7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2．1．1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆上的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2．1．2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳。

裸铜绞线接地线安全操作及保养规程1. 前言裸铜绞线接地线是一种用于导电的电气元件，被广泛应用于石油、煤矿、船舶等领域。

使用裸铜绞线接地线需要非常小心，因为它在使用过程中会面临一些潜在的安全风险。

因此，在使用裸铜绞线接地线时，必须遵循一些操作和保养规程，以确保该元件在使用期间安全可靠。

本文将详细介绍裸铜绞线接地线的安全操作规程和保养规程。

2. 安全操作规程2.1 选择适当的材料裸铜绞线接地线的选择应该考虑以下几个因素：•导电性能•耐热性能•耐腐蚀性能•绝缘性能应根据实际需求选择适当材质的铜线。

2.2 准备接地点在布置裸铜绞线接地线之前，必须对接地点进行检查和评估。

确保接地点符合下列条件：•土地潮湿，有充足的水分•土地表面植被稠密，能有效地增加土壤的保水能力•土地未受污染2.3 进行接地使用裸铜绞线接地线时，需要遵循以下步骤：•确保铜线完全接触地面•将铜线埋到土壤深度为2至3厘米•如果需要更好的接地效果，可以在接地点周围埋入一些导电的化学物质2.4 线的固定安装好裸铜绞线接地线后，需要考虑线的固定问题，以确保其能够承受外部环境的影响。

我们可以在以下方面进行固定：•在合适的位置加装卡具•使用金属管件•对未被埋在土中的铜线进行固定固定的目的是防止铜线松动，碰撞和断裂。

2.5 防腐保护较长时间的使用会给裸铜绞线接地线带来腐蚀风险。

因此，应注重铜线的保护。

可以重点考虑以下两个方面：•使用合适的涂层。

例如聚氨酯材料，可以有效地防止腐蚀的发生。

此外，环氧树脂材料也是一个不错的选择。

•定期检查并进行保养。

长期的使用会使铜线受到外部物质的侵蚀，因此要定期检查接地线的状态并采取对策。

3. 保养规程3.1 监测接地电阻接地电阻是裸铜绞线接地线的重要指标。

如果接地电阻过高，将影响接地线的应用性质，导致接地线无法发挥正常的作用。

因此，在接地线的使用期间，应注意监测接地电阻，及时排除红外线障碍。

3.2 定期清洁长期使用的裸铜绞线接地线会产生一定程度的污染，这将进一步影响其导电性能。

继电保护等电位接地网设计施工细则
2敷设等电位接地网原则
2。

1装有微机型继电保护及安全自动装置的110ｋV及以上变电站或发电厂均应敷设等电位接地网
2。

2应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处,使用截面不小于１00 mm2的裸铜排(缆)敷设与主接地网紧密连接的等电位接地网。

２。

3分散布置的保护就地站、通信室与集控室之间,应使用截面不少于100 mm２的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。

2.４等电位接地网宜采用铜排方式。

２.5对主接地网采用铜地网的变电站,亦应按照上述原则敷设等电位接地网。

3等电位接地网安装方式
3。

２。

1。

3屏柜内接地铜排应用截面不小于５0mm2的铜缆与保护室内的等电位接地网相连。

4.4在干扰水平较高的场所，或是为取得必要的抗干扰效果，宜在敷设等电位接地网的基础上使用金属电缆托盘(架)，并将各段电缆托盘(架）与等电位接地网紧密连接，并将不同用途的电缆分类、分层敷设在金属电缆托盘（架)中．。

接地铜排和铜绞线连接方法接地可是电气安全里超重要的事儿呢，那接地铜排和铜绞线的连接也有不少小窍门哦。

咱先说一下直接连接的办法。

要是铜排和铜绞线直接连呀，得把铜绞线的线头处理得干干净净的，就像给它洗个清爽的澡一样。

把线头那部分的绝缘层去掉，然后把铜绞线散开一些，就像把小辫子散开似的。

接着呢，在铜排上找个合适的地方，把散开的铜绞线紧紧地缠绕在铜排上。

这里呀，缠绕的时候可不能松松垮垮的，得像小蛇紧紧缠住树枝那样，多绕几圈，这样才牢固呢。

绕好之后，可以用小铜鼻子把它们再固定一下，就像是给它们戴上一个小夹子，让连接更靠谱。

还有一种方法就是通过螺栓连接。

这时候呀，得先在铜排上打孔，打孔的时候可得小心点，别把铜排弄伤啦。

打好孔之后呢，把铜绞线的线头也处理好，然后把铜绞线的线头穿过打好的孔。

再拿个合适的螺栓，配上螺母和垫圈，就像给它们穿上一套小衣服一样。

螺栓拧紧的时候呀，也不能太用力，不然把铜绞线或者铜排拧变形了可就不好了。

要拧得刚刚好，让它们紧紧地靠在一起，这样电流就能顺畅地通过啦。

另外呀，如果想要连接得更保险一点，还可以在连接的地方涂上一些导电膏。

导电膏就像是给它们之间铺了一层顺滑的小路，能让电流跑得更欢快。

涂导电膏的时候呢，也不用涂太多，均匀地抹上一层就好啦，就像给小脸蛋涂面霜一样，薄薄的一层就够啦。

接地铜排和铜绞线连接的时候呀，不管用哪种方法，都要记得检查一下连接是不是牢固哦。

可不能马马虎虎的，毕竟这关系到电气设备的安全呢。

要是连接不好，就像小朋友的鞋带没系紧一样，容易出问题的。

所以呀，一定要认真对待这个连接的小工作哦。
