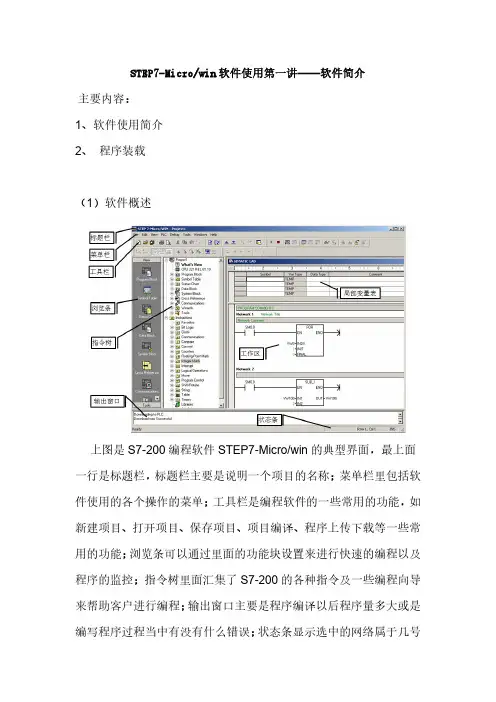

STEP7-Micro win软件使用第一讲——软件简介

STEP7-Micro/win软件使用第一讲——软件简介主要内容：1、软件使用简介2、程序装载（1）软件概述上图是S7-200编程软件STEP7-Micro/win的典型界面，最上面一行是标题栏，标题栏主要是说明一个项目的名称；菜单栏里包括软件使用的各个操作的菜单；工具栏是编程软件的一些常用的功能，如新建项目、打开项目、保存项目、项目编译、程序上传下载等一些常用的功能；浏览条可以通过里面的功能块设置来进行快速的编程以及程序的监控；指令树里面汇集了S7-200的各种指令及一些编程向导来帮助客户进行编程；输出窗口主要是程序编译以后程序量多大或是编写程序过程当中有没有什么错误；状态条显示选中的网络属于几号网络及网络所在行、列，对程序块进行定位；局部变量表，可在里面定义一些局部变量用于子程序的编写；工作区，是用于调用S7-200的指令以完成所需要的各种功能。

（2）软件兼容性（3）软件安装与卸载如同安装普通Windows应用程序一样安装STEP7-Micro/WIN，安装时如果计算机安装了很多西门子的工程软件，可能会多花一些时间。

注意不要随意中断安装，否则会造成无法正常卸载、安装。

在编程软件的同一版本中，软件升级需要安装Service Pack软件包。

STEP7-Micro/WIN V4.0SPx和V4.0不能共存，安装SP时看到提示后，需退出安装程序，卸载V4.0版，然后再次安装SPx；在一个版本系列中，只需要安装最新的SP包，而不必按顺序安装所有的SP；Service Pack不能单独安装。

如果在本地硬盘上没有安装正式版本，则会退出安装。

（4）软件安装与卸载从Windows操作系统的"开始">"设置"打开"控制面板"，在其中运行"添加/删除程序"，选择相应的STEP7-Micro/WIN版本卸载。

热线常问问题:STEP7-Micro/WIN的安装过程因为意外终止，造成不能卸载，也不能再次安装，这种情况如何处理？答：西门子将提供给客户一个文档，指导客户在注册表中做一些删除修改，如果按照文档进行注册表修改后还是不可以安装，则需要用户重装操作系统。

STEP7 MICROWIN编程软件的使用

使用编程软件控制“运行／停止”模式，在计算机编程软件和PLC之间必须建立通信联机，PLC硬件模式开关必须设为TERM （终端）或RUN（运行）；
编译：用来检查用户程序语法错误。用户程序编辑完成后通过编译在显示器下方的输出窗口显示编译结果，明确指出错误的网络段，可以根据错误提示对程序进行修改；
比较：联机情况下比较计算机和PLC中的程序和数据是否相同；
类型：设置PLC的CPU类型；
单次扫描：可编程控制器从STOP方式进入RUN方式，执行一次扫描后，回到STOP方式，可以观察到首次扫描后的状态；多次扫描：调试时可以指定PLC对程序执行有限次数扫描。通过选择PLC运行的扫描次数，可以在程序过程变量改变时对其进行监控；程序状态：用于在线监测PLC程序运行情况。 P L C 运行状态下选中该功能，可观察元件状态、强制元件的取值；
菜单栏
快捷工具
符号表
数据块交叉引用表状态表梯形图程序编辑区
浏览栏指令树
输出窗口
状态栏
局部变量表
新建程序文件打开已经存在的程序文件关闭正在编辑的程序文件
设置项目密码
导入：从STEP 7-MicroWIN 40编辑器之外导入程序导出：使用“导出”命令创建程序的ASCII 文本文件，导出扩展名为.awl的可用于仿真的文件上载：在运行MicroWIN40的个人计算机和PLC之间建立通讯后，从PLC中将程序上载至计算机的MicroWIN40软件中，用于修改或保存下载：运行MicroWIN40的计算机和PLC之间建立通讯后，将程序下载至该PLC。下载之前， PLC应位于“停止”模式。
全部编译：编译全部项目元件（程序块、数据块和系统块）；清除:联机情况下清除PLC内部的程序、数据等。当PLC运行出现错误时，可清除原有程序和数据，重新下载程序；上电复位：从PLC清除严重错误并返回RUN（运行）模式；

第7章-step7MicroWin的安装与使用

PLC及其应用
Slow Feature Analysis for process monitoring

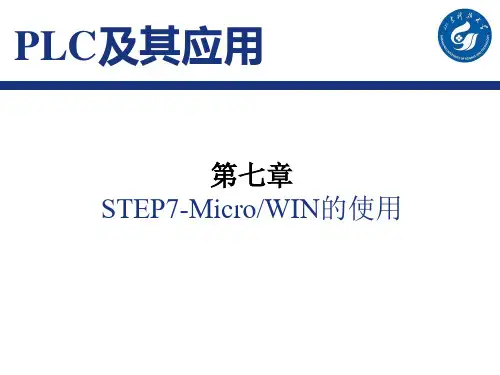

第七章 STEP7-Micro/WIN的使用
STEP7-Micro/WIN的使用
编程软件和运行环境
• STEP7-Micro/WIN是SIEMENS 公司专为SIMATIC系列S7200PLC研制开发的编程软件
STEP7-Micro/WIN的使用
如果需要同时监控的变量不能在程序编辑器中同时显示，可以使用状态表监控功能。与PLC的通信连接成功后，打开状态表，执行菜单命令“调试”→“开始状态表监控”或单击工具栏上的“ 状态表监控”按钮，可以启动状态表的监控
STEP7-Micro/WIN的使用
• 用户可以用多选框选择是否下载程序块、数据块、系统块、配方和数据记录配置，不能下载或上载符号表或状态表
STEP7-Micro/WIN的使用
2. 上载程序 • 上载前应建立起编程软件与PLC之间的通信连接，在STEP7-
Micro/WIN中新建一个空项目来保存上载的块，项目中原有的内容将被上载的内容覆盖。 • 单击工具栏中的“上载”按钮，或者执行菜单命令“文件 ”→“上载”，将会出现“上载”对话框，它与“下载”对话框的结构基本相同，用户可以用多选框选择是否上载程序块、数据块、系统块、配方和数据记录配置。单击“上载”按钮，开始上载数据。
STEP7-Micro/WIN的使用
程序的运行
• 下载成功后，将S7-200 CPU上的状态开关拨到RUN位置，CPU上的黄色“STOP”指示灯灭，绿色“RUN”指示灯点亮，PLC进入运行状态。
• 如果S7-200 CPU上的状态开关处于RUN或TERM 位置,还可以在 STEP7-Micro/WIN软件中使用菜单命令“PLC”→“运行”和 “PLC”→“停止”，或单击工具栏按钮和改变CPU的运行状态

STEP7-MicroWin软件使用说明

•强制功能可以实现对外的控制，跟实际操作作用一致。此时，系统故障指示灯亮。
• end
第三步：运行软件
• 6、程序状态监控
第三步：运行软件
第三步：运行软件
颜色出现。蓝色表示接通。
第三步：运行软件
• 7、调试过程中的强制 • 状态表监控
第三步：运行软件
• 写进要监控的地址在新值处将i0.0填1，点击强制
第三步：运行软件
第三步：运行软件
• 按钮结束强制，q0.0保持为1状态，再对i0.1强制，并解除当前强制，q0.1变为1并保持；对i0.2强制，q0.0和q0.1都变为0。

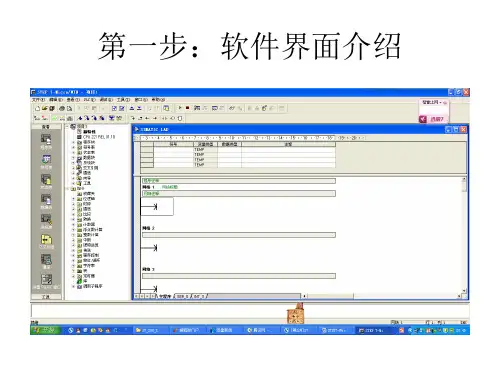

第一步：软件界面介绍
第一步：软件界面介绍
第二步：将PLC与电脑连接
第三步：运行软件
第三步：运行软件
• 1、设置PC/PPI串口，及其属性（USB/COM）
第三步：运行软件
• 2、检查通讯
第三步：运行软件
• 3、符号表
第三步：运行软件
• 4、程序块
第三步：运行软件
• 5、下载到PLC
ห้องสมุดไป่ตู้
第三步：运行软件

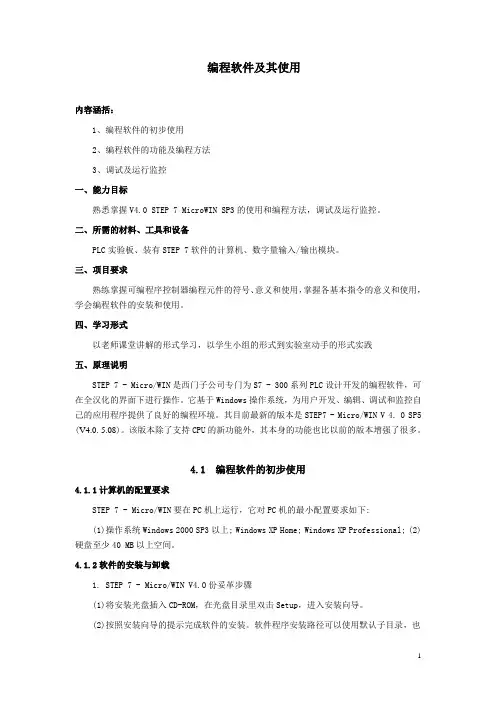

V4 STEP 7 MicroWIN教程

编程软件及其使用内容涵括：1、编程软件的初步使用2、编程软件的功能及编程方法3、调试及运行监控一、能力目标熟悉掌握V4.0 STEP 7 MicroWIN SP3的使用和编程方法，调试及运行监控。

二、所需的材料、工具和设备PLC实验板、装有STEP 7软件的计算机、数字量输入/输出模块。

三、项目要求熟练掌握可编程序控制器编程元件的符号、意义和使用，掌握各基本指令的意义和使用，学会编程软件的安装和使用。

四、学习形式以老师课堂讲解的形式学习，以学生小组的形式到实验室动手的形式实践五、原理说明STEP 7 - Micro/WIN是西门子公司专门为S7 - 300系列PLC设计开发的编程软件，可在全汉化的界面下进行操作。

它基于Windows操作系统，为用户开发、编辑、调试和监控自己的应用程序提供了良好的编程环境。

其目前最新的版本是STEP7 - Micro/WIN V 4. 0 SP5 (V4.0. 5.08)。

该版本除了支持CPU的新功能外，其本身的功能也比以前的版本增强了很多。

4.1 编程软件的初步使用4.1.1计算机的配置要求STEP 7 - Micro/WIN要在PC机上运行，它对PC机的最小配置要求如下:(1)操作系统Windows 2000 SP3以上; Windows XP Home; Windows XP Professional; (2)硬盘至少40 MB以上空间。

4.1.2软件的安装与卸载1. STEP 7 - Micro/WIN V4.O份妥革步骤(1)将安装光盘插入CD-ROM，在光盘目录里双击Setup，进入安装向导。

(2)按照安装向导的提示完成软件的安装。

软件程序安装路径可以使用默认子目录，也可以用"浏览"按钮弹出的对话框中任意选择或新建一个子目录。

(3)出现PG/PC Interface窗口单击OK按钮。

(4)在安装结束时，会出现下面的选项:是，我现在要重新启动计算机(默认选项) ;否，我以后再启动计算机。

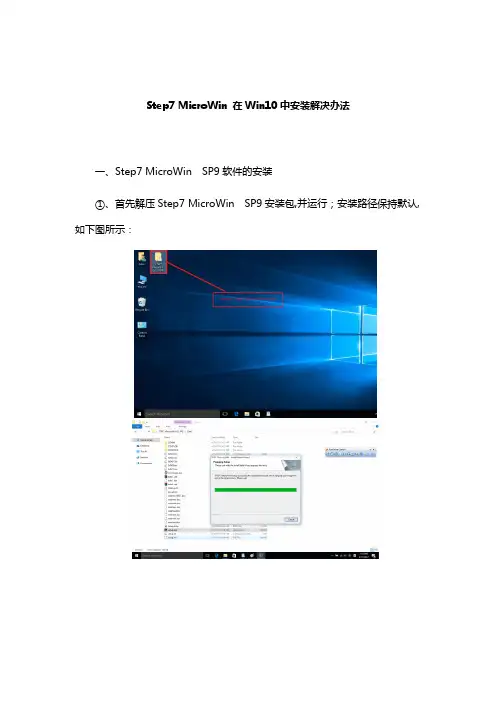

StepMicroWinV在Win中安装解决办法

Step7 MicroWin 在Win10中安装解决办法一、Step7 MicroWin SP9软件的安装①、首先解压Step7 MicroWin SP9安装包,并运行；安装路径保持默认,如下图所示：②、安装过程中,会出现报错提示;对于弹出的报错窗口,一律点击忽略,不能忽略的请关闭：③、安装完成,若提示重启,请重新启动系统；二、修复Set PG/PC Interface①、安装完成后,打开Step7 MicroWin SP9软件,并进入Set PG/PC Interface界面;会发现“Access Point of the Applications”为空白如下图,即此时不能通讯；这时请按下面提示,进行修复；②、关闭Step7 MicroWin软件,找到任务栏,使用“Cortana”,搜索CMD,搜索到CMD后,使用用鼠标右键“以管理员身份运行”；③、在CMD界面,输入下行代码包括符号并运行；"C:\Program Files\Common Files\\Siemens\\Automation\\Simatic OAM\\bin\\" –up④、如果以上代码运行一次, Set PG/PC Interface-->>“Access Point of the Applications”一栏依然为空白,请多重复运行几次以上代码,直到“Access Point of the Applications”一栏不再是空白为止;图示例中,作者运行了3遍才搞定；注意：运行过程中,Step7软件必须关闭；三、Step7帮助文件不能使用的方法①、当你打开Step7软件,会出现帮助不能使用的现象,请按下面步骤提示解决；②、打开附件1、Win10 help problem ,解压到文件夹,并以管理员身份运行；③、运行完成,帮助可以使用了；四、Step7 MicroWin软件网卡驱动问题解决办法①、使用过程中,可能会发现Set PG/PC Interface界面,根本没有Step7网卡驱动,不能进行以太网通讯；解决方法请看下面步骤：②、打开附件“2、”,解压到桌面,运行程序,安装过程会出现很多报错,请一律点击忽略；安装过程有点长,经过上面的操作,这时程序没有错误窗口弹出并且会卡在安装界面,此时请耐心再等待大概15分钟左右,然后请注销你的电脑,即使软件没有安装完;因为实际上TCP/IP驱动实际上已经修复好了;重新进入计算机,打开MicroWin软件,可以看到Set PG/PC Interface TCP/IP驱动已经修复好；深圳市亿维自动化技术有限公司集研发、生产、销售及服务于一体,产品涵盖PLC、HMI、伺服、变频器和行业专用控制器等,具有完整的自主知识产权和核心技术；亿维自动化已在20多个主要城市设有办事处,建成通达全国的服务网络；同时,国际业务拓展至海外30多个国家和地区,能够为全球用户提供优质、快捷的服务;。

第5章 STEP 7-MicroWIN编程软件的用法

• ①程序块（Program Block）由可执行的程序代码和注释组成。程序代码由主程序（OB1）、可选的子程序（SBR0）和中断程序（INT0）组成。 • ②符号表（Symbol Table）用来建立自定义符号与直接地址间的对应关系，并可附加注释，使得用户可以使用具有实际意义的符号作为编程元件，增加程序的可读性。例如，系统的停止按钮的输入地址是I0.0，则可以在符号表中将I0.0的地址定义为stop，这样梯形图所有地址为I0.0的编程元件都由stop代替。当编译后，将程序下载到PLC中时，所有的符号地址都将被转换成绝对地址。 • ③状态图（Status Chart）用于联机调试时监视各变量的状态和当前值。只需要在地址栏中写入变量地址，在数据格式栏中标明变量的类型，就可以在运行时监视这些变量的状态和当前值。
5.2 STEP7-Micro/WIN32编程软件的主要功能
• 1、基本功能 • STEP7-Micro/WIN32编程软件的基本功能是协助用户完成应用软件的开发，其主要实现以下功能。 • （1）在脱机（离线）方式下创建用户程序，修改和编辑原有的用户程序。在脱机方式时，计算机与PLC断开连接，此时能完成大部分的基本功能，如编程、编译、调试和系统组态等，但所有的程序和参数都只能存放在计算机的磁盘上。 • （2）在联机（在线）方式下可以对与计算机建立通信关系的PLC直接进行各种操作，如上载、下载用户程序和组态数据等。 • （3）在编辑程序的过程中进行语法检查，可以避免一些语法错误和数据类型方面的错误。经语法检查后，梯形图中错误处的下方自动加红色波浪线，语句表的错误行前自动画上红色叉，且在错误处加上红色波浪线。 • （4）对用户程序进行文档管理，加密处理等。 • （5）设置PLC的工作方式、参数和运行TEP7-Micro/WIN32编程软件界面一般可以分成以下几个区：标题栏、菜单条（包含8个主菜单项）、工具条（快捷按钮）、引导条（快捷操作窗口）、指令树（快捷操作窗口）、输出窗口、状态条和用户窗口（可同时或分别打开5个用户窗口）。 • 除菜单条外，用户可以根据需要决定其他窗口的取舍和样式。 • （1）菜单条在菜单条中共有8个主菜单选项，各主菜单项的功能如下。 • ①文件（File）菜单项可完成如新建、打开、关闭、保存文件、导入和导出、上载和下载程序、文件的页面设置、打印预览和打印设置等操作。 • ②编辑（Edit）菜单项提供编辑程序用的各种工具，如选择、剪切、复制、粘贴程序块或数据块的操作，以及查找、替换、插入、删除和快速光标定位等功能。 • ③视图（View）菜单项可以设置编程软件的开发环境，如打开和关闭其他辅助窗口（如引导窗口、指令树窗口、工具条按钮区），执行引导条窗口的所有操作项目，选择不同语言的编程器（LAD、STL或 FBD），设置3种程序编辑器的风格（如字体、指令盒的大小等）。

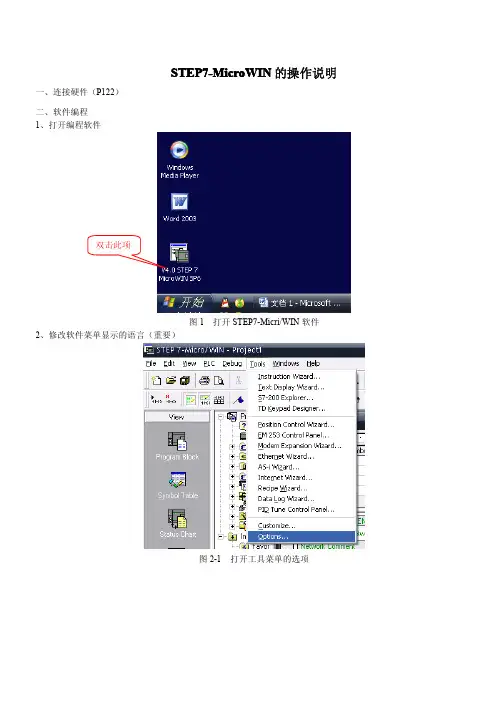

STEP MicroWIN软件的操作说明

STEP7-MicrSTEP7-Micro o WIN的操作说明一、连接硬件（P122）二、软件编程、打开编程软件1图1打开STEP7-Micri/WIN软件、修改软件菜单显示的语言（重要）2图2-2把软件的菜单显示语言修改为中文、重新打开编程软件，然后新建一个工程文件并保存3图3-1新建一个工程文件图3-2保存刚才所新建工程文件4、依据所编制的PLC 的I/O地址表建立一个符号表图4-1进入符号表编写模式图4-2依据实际情况添加符号表的符号、地址等信息单击此项地址必须在英文输入法下输入5、依据控制要求，参考教材P135~145编写梯形图程序进行程序编写模式图5-1 Array图5-2输入梯形图并添加必要注释6、编译并调试程序直到编译通过无错误，编译通过图6-2显示编译结果7、设置通信参数图7-1设置通信参数（1）图7-2设置通信参数（2）单击此项双击此项图7-3设置通信参数（3）8、依据实际情况选择PLC的型号图8-1选择PLC 类型（1）依据右侧检测结果修改远程通信地址图8-2选择PLC类型（2）9、把程序下载到PLC中图9-1进入程序下载界面双击此项单击此项单击此项图9-2下载程序图9-3正在下载程序图9-4下载成功10、对程序的监控图10-1进入程序状态监控模式表示下载成功单击此项图10-2程序状态监控模式图10-3建立状态表（1）蓝色表示触点/线圈接通/得电图10-4建立状态表（2）图10-5进入状态表监控模式图10-6强制一个值在英文输入法下直接输入变量的地址，如I0.0变量的数据格式,I0.0属于输入映像寄存器I 的一个位变量单击此项表示当前值用二进制表示,等于0先：输入新值1后：单击强制按钮图10-7强制值后效果图10-8解除一个强制操作启动按钮被按下，接触器线圈得电，电动机启动运单击此项11、运行程序图11-1运行程序图11-2按下启动按钮单击此项单击此项蓝色表示触点接通，表示线圈得电图11-3按下停动按钮。

STEP7MicroWINV4SP3使用说明书介绍

--------------项目四编程软件及其使用内容涵括：1、编程软件的初步使用2、编程软件的功能及编程方法3、调试及运转监控一、能力目标熟习掌握 V4.0 STEP 7 MicroWIN SP3的使用和编程方法，调试及运转监控。

二、所需的资料、工具和设施PLC实验板、装有STEP 7 软件的计算机、数字量输入/ 输出模块。

三、项目要求娴熟掌握可编程序控制器编程元件的符号、意义和使用，掌握各基本指令的意义和使用，学会编程软件的安装和使用。

四、学习形式以老师讲堂解说的形式学习，以学生小组的形式到实验室着手的形式实践五、原理说明STEP 7 - Micro/WIN是西门子企业特意为S7 - 300系列PLC设计开发的编程软件，可在全汉化的界面下进行操作。

它鉴于Windows 操作系统，为用户开发、编写、调试和监控自己的应用程序供给了优秀的编程环境。

其目前最新的版本是STEP7 - Micro/WIN V 4. 0 SP5 ( V4.0. 5.08 ) 。

该版本除了支持CPU的新功能外，其自己的功能也比从前的版本加强了好多。

编程软件的初步使用计算机的配置要求STEP 7 - Micro/WIN要在PC机上运转，它对PC机的最小配置要求以下:(1) 操作系统 Windows 2000 SP3 以上 ; Windows XP Home; Windows XP Professional; (2) 硬盘起码 40 MB 以上空间。

软件的安装与卸载份妥革步骤(1)将安装光盘插入 CD-ROM，在光盘目录里双击 Setup ，进入安装导游。

(2)依据安装导游的提示达成软件的安装。

软件程序安装路径能够使用默认子目录，也能够用 " 阅读 " 按钮弹出的对话框中随意选择或新建一个子目录。

(3)出现 PG/PC Interface 窗口单击OK按钮。

(4)在安装结束时，会出现下边的选项:是，我此刻要从头启动计算机( 默认选项 ) ;否，我此后再启动计算机。

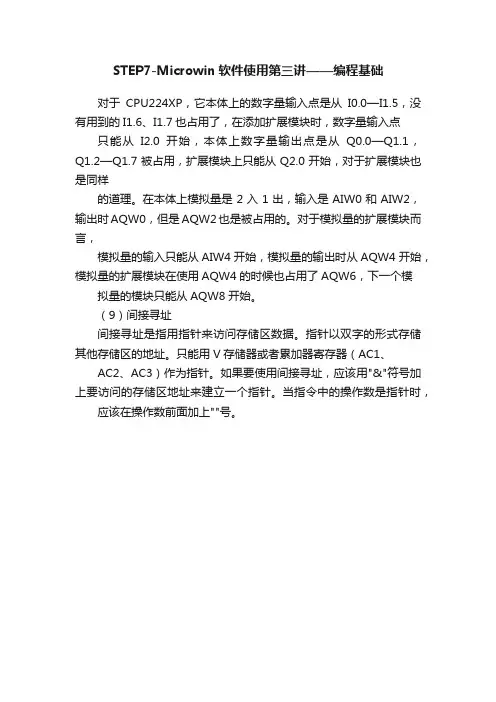

STEP7-Microwin软件使用第三讲——编程基础

STEP7-Microwin软件使用第三讲——编程基础
对于CPU224XP，它本体上的数字量输入点是从I0.0—I1.5，没有用到的I1.6、I1.7也占用了，在添加扩展模块时，数字量输入点只能从I2.0开始，本体上数字量输出点是从Q0.0—Q1.1，Q1.2—Q1.7被占用，扩展模块上只能从Q2.0开始，对于扩展模块也是同样
的道理。

在本体上模拟量是2入1出，输入是AIW0和AIW2，输出时AQW0，但是AQW2也是被占用的。

对于模拟量的扩展模块而言，
模拟量的输入只能从AIW4开始，模拟量的输出时从AQW4开始，模拟量的扩展模块在使用AQW4的时候也占用了AQW6，下一个模拟量的模块只能从AQW8开始。

（9）间接寻址
间接寻址是指用指针来访问存储区数据。

指针以双字的形式存储其他存储区的地址。

只能用V存储器或者累加器寄存器（AC1、AC2、AC3）作为指针。

如果要使用间接寻址，应该用"&"符号加上要访问的存储区地址来建立一个指针。

当指令中的操作数是指针时，应该在操作数前面加上""号。
