呼吸阀规格型号含义概述及解释说明1. 引言1.1 概述在现代工业和生活中,呼吸阀扮演着至关重要的角色。
作为一种关键的控制元件,呼吸阀用于调节和控制气体或液体的流动,并确保系统的稳定性和安全性。
因此,正确理解和解释呼吸阀规格型号的含义对于正确选择适合特定需求的呼吸阀至关重要。
1.2 文章结构本文旨在概述并解释呼吸阀规格型号的意义。
首先,我们将简要介绍呼吸阀的定义和作用,以便读者对其基本概念有一个清晰的了解。
接下来,我们将重点讨论规格型号在选择合适的呼吸阀时所起到的关键作用,并提供一些常见分类系统的概览。
然后,我们将详细解释呼吸阀规格型号中几个主要要点,如产品尺寸、连接方式、流量范围、压力范围、精度和材料等方面。
最后,在不同类型呼吸阀规格型号对应功能介绍部分,我们将比较双向呼吸阀与单向呼吸阀之间的区别和使用场景,并对调节性呼吸阀与安全性呼吸阀进行分析。
此外,我们还将提供一些特殊应用领域下的具体规格型号示例说明。
1.3 目的本文的目的是帮助读者深入了解呼吸阀规格型号以及它们在选择和使用呼吸阀时的重要性。
通过清晰解读不同参数和要素,读者将能够更准确地理解和评估适合自己需求的呼吸阀规格型号。
此外,我们还将通过对不同类型呼吸阀规格型号与功能之间关系的介绍,使读者能够更好地理解不同规格型号在特定应用场景中的作用。
(注:以上引言内容为模拟回答,仅供参考)2. 呼吸阀规格型号含义概述:2.1 呼吸阀的定义与作用呼吸阀是一种用于控制气体流动的装置,通常安装在管道或容器上。
它的主要作用是允许气体在一定条件下单向流动,并阻止反向流动。
呼吸阀广泛应用于多个领域,如工业、医疗和汽车行业等。
2.2 规格型号的重要性呼吸阀的规格型号承载着重要的信息,对购买和使用者来说至关重要。
通过规格型号,我们可以了解到呼吸阀的尺寸、连接方式、流量范围、压力范围、精度和材料等关键要素。
这些信息有助于选择适合特定应用场景的呼吸阀,并确保其能够正常工作并满足预期需求。
石油化工储罐呼吸阀的计算选型摘要:呼吸阀是常压和低压储罐常用附件之一,用于维持储罐内外稳定的压力差,从而保护储罐。
本文简单介绍了呼吸阀的一般原理和分类,分析了国内外规范中的计算选型方法,并结合实际工程案例进行了选型计算。
关键词:呼吸阀,概述,计算,选型呼吸阀是低压和常压储罐常用的安全附件,其技术成熟,性能稳定,可实现自动自主呼/吸调节储罐的压力,防止储罐破裂或被抽瘪。
同时,呼吸阀还在一定程度上减少罐内介质因挥发造成的损耗[1]。
由于储罐的占地面积大,储存介质常具有易燃、易爆等危险特性,并且储罐存储的介质都具有一定的经济价值,所以用呼吸阀保证储罐的安全显得尤为重要。
一、呼吸阀的选型计算1.呼吸阀的选型呼吸阀计算选型关键是呼吸阀通气量的计算。
在计算通气量时,需要知道储在各种工况下分别的进出情况。
存储介质本身的闪点也会影响到通气量的计算。
对于热呼吸量的计算,还需要考虑当地最大温升和温降。
2.呼吸阀计算规范在《API 2000-2014 Venting Atmospheric and Low-pressure Storage Tanks》中,对正常的吸入、呼出工况的计算方法与国内规范差别不大,对于热呼出工况,API2000中给出了两种不同的计算方法。
下文将分工况详述。
2.1呼出工况(Out-breathing)对于不易挥发的液体,且储罐气相蒸汽压小于5.0KPa时,呼吸阀呼出量Vop等于液体进罐量Vpf。
在SI单位制下即:对易挥发性液体,且储罐气相蒸汽压大于等于5.0KPa时,呼吸阀呼出量Vop等于液体进罐量Vpf。
在SI单位制下即:呼出量计算中所用的体积值为实际温度、压力下的体积,所以呼出量的单位为m3/h。
2.2吸入工况(Inbreathing)呼吸阀吸入工况相对单一,主要是由于罐内液体的排出。
呼吸阀呼出量Vip等于液体进罐量Vpe。
在SI单位制下即:特别应该注意的是,吸入工况最终计算得到的呼出量是标况下每小时吸入空气的体积,单位为Nm3/h。

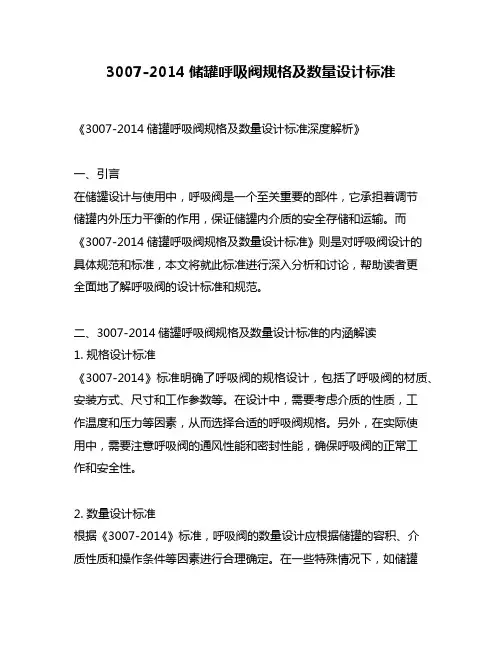

3007-2014储罐呼吸阀规格及数量设计标准《3007-2014储罐呼吸阀规格及数量设计标准深度解析》一、引言在储罐设计与使用中,呼吸阀是一个至关重要的部件,它承担着调节储罐内外压力平衡的作用,保证储罐内介质的安全存储和运输。
而《3007-2014储罐呼吸阀规格及数量设计标准》则是对呼吸阀设计的具体规范和标准,本文将就此标准进行深入分析和讨论,帮助读者更全面地了解呼吸阀的设计标准和规范。
二、3007-2014储罐呼吸阀规格及数量设计标准的内涵解读1. 规格设计标准《3007-2014》标准明确了呼吸阀的规格设计,包括了呼吸阀的材质、安装方式、尺寸和工作参数等。
在设计中,需要考虑介质的性质,工作温度和压力等因素,从而选择合适的呼吸阀规格。
另外,在实际使用中,需要注意呼吸阀的通风性能和密封性能,确保呼吸阀的正常工作和安全性。
2. 数量设计标准根据《3007-2014》标准,呼吸阀的数量设计应根据储罐的容积、介质性质和操作条件等因素进行合理确定。
在一些特殊情况下,如储罐容积较大或介质易挥发等,需要考虑设置备用呼吸阀以确保安全。
在设计过程中需要综合考虑多种因素,合理确定呼吸阀的数量。
3. 深度和广度的评估《3007-2014》标准的制定经过了深入的市场调研和技术研究,兼顾了国内外呼吸阀应用的实际情况和未来的发展趋势,因此具有较高的深度和广度。
在设计和使用中,需要全面了解并遵守这一标准,保证呼吸阀的设计和使用符合国家标准要求,并确保储罐的安全运行。
三、个人观点和理解从我个人的角度看,呼吸阀作为储罐的关键部件,其设计和使用标准至关重要。
《3007-2014》标准的出台,为呼吸阀的规格和数量设计提供了明确的指导,有利于保障储罐的安全运行。
在实际工程中,我们应该深入学习和理解这一标准,并结合实际应用,促进呼吸阀设计和使用的进一步完善与规范。
四、总结与回顾通过本文的阐述,我们了解了《3007-2014储罐呼吸阀规格及数量设计标准》的重要意义以及其规范的具体内容。
储罐呼吸阀选型标准
储罐呼吸阀的选型标准可包括以下几个方面:
1. 流量要求:根据储罐的大小和所存储的液体的性质,确定所需的呼吸阀的流量要求。
流量要求应能满足在储罐内部温度变化或液体进出引起的气体体积变化的需要。
2. 压力要求:根据储罐所能承受的最大压力,选择合适的呼吸阀的工作压力范围。
一般来说,储罐的压力应保持在安全范围内,呼吸阀的工作压力应略高于储罐的最大工作压力。
3. 材料选择:根据储罐内部液体的性质和温度,选择适合的材料用于呼吸阀的制造。
常用的材料有不锈钢、碳钢、铸铁等。
4. 防腐要求:根据储罐所处的环境条件和液体的腐蚀性,选择具有耐腐蚀性能的呼吸阀。
可以考虑使用防腐涂层或材料来增加呼吸阀的使用寿命。
5. 安全要求:选择符合相关安全标准和规定的呼吸阀,确保其在使用过程中能够有效地保护储罐免受压力和温度变化的影响,防止产生危险情况。
总之,选择储罐呼吸阀的型号和规格时,需要综合考虑流量、压力、材料、防腐和安全等方面的要求,以确保其能够满足储罐的实际使用需求。

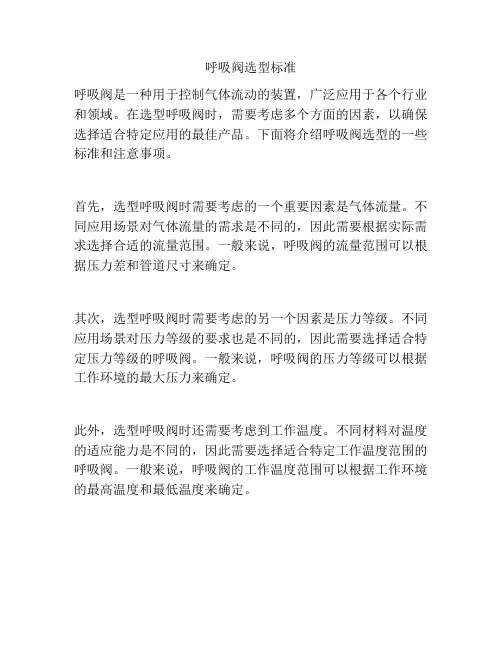

呼吸阀选型标准呼吸阀是一种用于控制气体流动的装置,广泛应用于各个行业和领域。
在选型呼吸阀时,需要考虑多个方面的因素,以确保选择适合特定应用的最佳产品。
下面将介绍呼吸阀选型的一些标准和注意事项。
首先,选型呼吸阀时需要考虑的一个重要因素是气体流量。
不同应用场景对气体流量的需求是不同的,因此需要根据实际需求选择合适的流量范围。
一般来说,呼吸阀的流量范围可以根据压力差和管道尺寸来确定。
其次,选型呼吸阀时需要考虑的另一个因素是压力等级。
不同应用场景对压力等级的要求也是不同的,因此需要选择适合特定压力等级的呼吸阀。
一般来说,呼吸阀的压力等级可以根据工作环境的最大压力来确定。
此外,选型呼吸阀时还需要考虑到工作温度。
不同材料对温度的适应能力是不同的,因此需要选择适合特定工作温度范围的呼吸阀。
一般来说,呼吸阀的工作温度范围可以根据工作环境的最高温度和最低温度来确定。
另外,选型呼吸阀时还需要考虑到材料的选择。
呼吸阀可以使用多种材料制造,如不锈钢、铜、铝等。
不同材料具有不同的特性和适用范围,因此需要根据实际需求选择合适的材料。
此外,选型呼吸阀时还需要考虑到其它一些因素,如密封性能、耐腐蚀性能、可靠性等。
这些因素对于呼吸阀的正常运行和使用寿命都起着重要的作用,因此需要选择具有良好性能和可靠性的呼吸阀。
在选型呼吸阀时,还可以参考一些相关标准和规范。
例如,国际标准化组织(ISO)和美国国家标准协会(ANSI)都发布了一些与呼吸阀相关的标准和规范,可以作为选型的参考依据。
总之,在选型呼吸阀时,需要综合考虑气体流量、压力等级、工作温度、材料选择、密封性能、耐腐蚀性能、可靠性等多个方面的因素。
只有在充分考虑了这些因素之后,才能选择到适合特定应用需求的最佳呼吸阀产品。

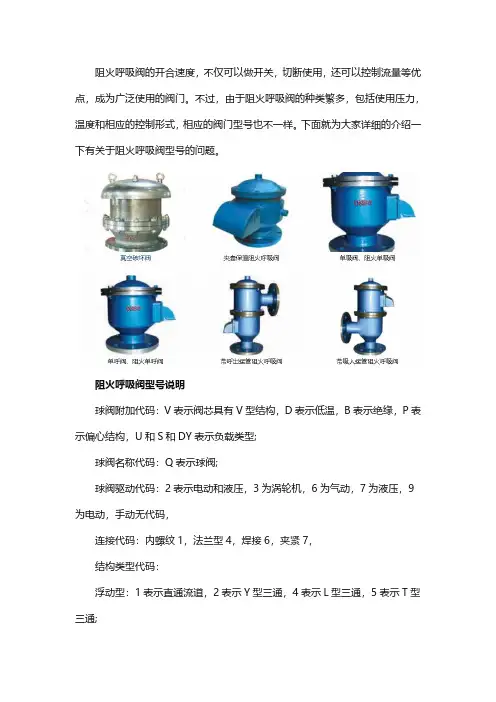

阻火呼吸阀的开合速度,不仅可以做开关,切断使用,还可以控制流量等优点,成为广泛使用的阀门。
不过,由于阻火呼吸阀的种类繁多,包括使用压力,温度和相应的控制形式,相应的阀门型号也不一样。
下面就为大家详细的介绍一下有关于阻火呼吸阀型号的问题。
阻火呼吸阀型号说明
球阀附加代码:V表示阀芯具有V型结构,D表示低温,B表示绝缘,P表示偏心结构,U和S和DY表示负载类型;
球阀名称代码:Q表示球阀;
球阀驱动代码:2表示电动和液压,3为涡轮机,6为气动,7为液压,9为电动,手动无代码,
连接代码:内螺纹1,法兰型4,焊接6,夹紧7,
结构类型代码:
浮动型:1表示直通流道,2表示Y型三通,4表示L型三通,5表示T型三通;
固定:0表示半球通过,6表示四通道,7表示通过流向,8表示L型三通,9表示Y型三通;
密封材料编号:B Babbit,F氟橡胶,F46衬氟,H不锈钢,J衬里橡胶,M蒙乃尔合金,N尼龙塑料,Monel P,Y碳化物,W阀体加工;
压力等级代码:16,压力16公斤(1.6Mpa)达64Mpa;150LB,美国标准磅压力,最大压力等级高达2500LB(150LB=1.6MPA/300LB=
2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);5K当天压力,最大压力63K;
车身材料编号:钛和钛合金,C碳钢,I铬钼钢,P18-8不锈钢,RMo2Ti 不锈钢,S塑料。
以上就是理航达机械设备为大家介绍的关于阻火呼吸阀型号说明的相关内容,希望对大家有所帮助!如果您有更多关于阻火呼吸阀方面的问题,可以向他们进行咨询哦。
罐顶上呼吸阀的安装设置,选型和计算方法不锈钢呼吸阀常压、低压储罐是石油化工厂中必不可少的设备。
常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因导致储罐内气体膨胀或收缩,储罐内气相的压力也随之波动,气体压力的波动极易使储罐出现超压或真空的情况,严重时会造成储罐超压鼓罐或低压瘪罐。
为了防止储罐出现超压或负压等失稳状态,工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,保护储罐安全,并且减少储罐内物料的挥发和损耗,对安全和环保均起到一定的促进作用。
一、储罐呼吸阀结构及工作原理:呼吸阀产品应符合SY/T0511-1996标准要求,分为普通型和全天候型两大系列,其操作温度和代号分别为:全天候型代号Q操作温度-30~+60℃,普通型代号P操作温度0~+60℃。
呼吸阀类型呼吸阀的结构形式多种多样,其外形多半呈球型。
国外产品有些外形根据实际需要有桶形、盘形等。
呼吸阀的内部结构实质上是由一个压力阀盘(即呼气阀)和一个真空阀盘(即吸气阀)组合而成的,压力阀盘和真空阀盘既可并排布置也可重叠布置。
其工作原理:当储罐压力和大气压力相等时,压力阀和真空阀的阀盘和阀座紧密配合,阀座边上密封结构有“吸附”效应,使阀座严密不漏。
当压力或真空度增加时,阀盘开始开启由于在阀座边上仍存在着“吸附”效应,所以仍能保持良好的密封。
当罐内压力升高到定压值时,将压力阀打开,罐内气体通过呼气阀(即压力阀)侧排人外界大气中,此时真空阀由于受到罐内正压作用处于关闭状态。
反之当罐内压力下降到一定真空度时,真空阀由于大气压的正压作证:呼吸阀的起跳压力应低于该呼吸阀所在储罐的正压设计压力,从而保护储罐不出现鼓罐事故,但应高于该储罐的操作压力,以确保储罐的正常操作;储罐呼吸阀的负压吸入压力要高于储罐设计的负压设计压力,从而保证储罐不出现憋罐事故。
三、呼吸阀呼吸量的确定其在正常状态下起密封作用以防止储罐内气体泄出只有在下列条件下呼吸阀才开始工作:1、储罐向外输出物料时,呼吸阀即开始向罐内吸入空气或氮气。

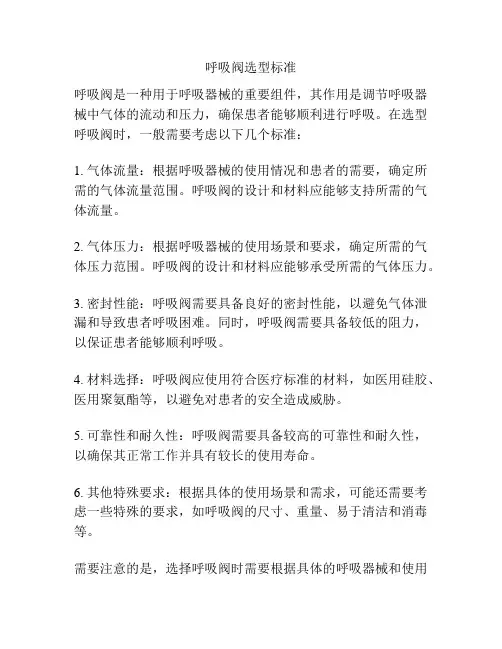

呼吸阀选型标准
呼吸阀是一种用于呼吸器械的重要组件,其作用是调节呼吸器械中气体的流动和压力,确保患者能够顺利进行呼吸。
在选型呼吸阀时,一般需要考虑以下几个标准:
1. 气体流量:根据呼吸器械的使用情况和患者的需要,确定所需的气体流量范围。
呼吸阀的设计和材料应能够支持所需的气体流量。
2. 气体压力:根据呼吸器械的使用场景和要求,确定所需的气体压力范围。
呼吸阀的设计和材料应能够承受所需的气体压力。
3. 密封性能:呼吸阀需要具备良好的密封性能,以避免气体泄漏和导致患者呼吸困难。
同时,呼吸阀需要具备较低的阻力,以保证患者能够顺利呼吸。
4. 材料选择:呼吸阀应使用符合医疗标准的材料,如医用硅胶、医用聚氨酯等,以避免对患者的安全造成威胁。
5. 可靠性和耐久性:呼吸阀需要具备较高的可靠性和耐久性,以确保其正常工作并具有较长的使用寿命。
6. 其他特殊要求:根据具体的使用场景和需求,可能还需要考虑一些特殊的要求,如呼吸阀的尺寸、重量、易于清洁和消毒等。
需要注意的是,选择呼吸阀时需要根据具体的呼吸器械和使用
要求进行综合考虑,同时需要遵循相关的医疗法规和标准。
最好由专业人士进行选型和指导,以确保选择合适的呼吸阀。
呼吸阀的选型计算公式主要考虑油罐在呼吸过程中损失的油品数量,具体为呼出气体流量和吸入气体流量。
具体公式如下:
Qya=Qej+1.2V(Δt/273τ)ε (1)
Qz=Qef+1.2V(Δt/273τ) (2)
其中,Qya是呼出气体流量,单位为m3/h;Qz是吸入气体流量,单位为m3/h;Qej是油罐收油时油品的最大流量,单位为m3/h;Qef 是油罐发油时油品的最大流量,单位为m3/h;V是气体空间的体积,单位为m3;Δt是气体空间的昼夜温差,单位为℃;τ是无收油作业时,一天之内呼吸阀的呼(吸)时间,单位为h;ε考虑到由于罐内油气浓度变化使呼吸气体积增加的系数,一般煤油罐ε取 1.2~1.5,汽油罐或稳定原油罐ε取2~3。
请注意,这些公式中的参数可能需要根据具体情况进行调整。
对于特定的油罐,可能需要使用特定的公式或者根据具体情况进行修正。
在选择呼吸阀时,还需要考虑其工作压力、温度和材质等因素。
建议在具体选择呼吸阀时,咨询相关领域的专家或参考相关标准进行选择。

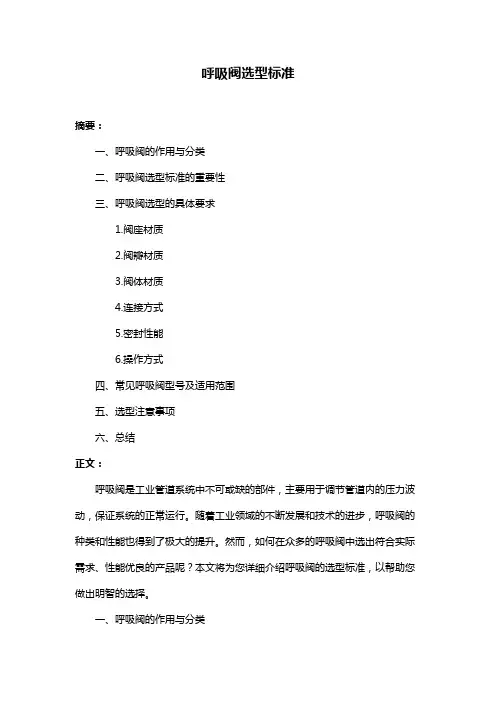

呼吸阀选型标准摘要:一、呼吸阀的作用与分类二、呼吸阀选型标准的重要性三、呼吸阀选型的具体要求1.阀座材质2.阀瓣材质3.阀体材质4.连接方式5.密封性能6.操作方式四、常见呼吸阀型号及适用范围五、选型注意事项六、总结正文:呼吸阀是工业管道系统中不可或缺的部件,主要用于调节管道内的压力波动,保证系统的正常运行。
随着工业领域的不断发展和技术的进步,呼吸阀的种类和性能也得到了极大的提升。
然而,如何在众多的呼吸阀中选出符合实际需求、性能优良的产品呢?本文将为您详细介绍呼吸阀的选型标准,以帮助您做出明智的选择。
一、呼吸阀的作用与分类呼吸阀的作用主要体现在以下几点:1.平衡系统内外压力,防止管道破裂;2.排放系统内的气体,降低压力;3.吸入新鲜空气,保证系统内气体成分;4.防止有毒、有害气体泄漏,确保人身安全。
根据工作原理和结构特点,呼吸阀可分为以下几类:1.机械式呼吸阀;2.电磁式呼吸阀;3.液压式呼吸阀;4.自动复位式呼吸阀等。
二、呼吸阀选型标准的重要性选型标准是衡量呼吸阀性能和质量的重要依据。
正确选用呼吸阀,可以确保系统安全、稳定、高效地运行,降低维护成本。
反之,错误的选型可能导致系统故障、能耗增加、安全隐患等问题。
三、呼吸阀选型的具体要求1.阀座材质:阀座材质应与管道内介质相匹配,具有良好的耐腐蚀性和耐磨性。
常见的阀座材质有碳钢、不锈钢、塑料等。
2.阀瓣材质:阀瓣材质应具有较高的硬度和耐磨性,以确保阀门的开启和关闭顺畅。
常见的阀瓣材质有碳钢、不锈钢、青铜等。
3.阀体材质:阀体材质应与管道内介质相匹配,具有良好的耐腐蚀性和强度。
常见的阀体材质有碳钢、不锈钢、铸铁等。
4.连接方式:根据管道的设计和实际需求,选择合适的连接方式,如螺纹连接、法兰连接、焊接连接等。
5.密封性能:呼吸阀的密封性能直接影响到系统的安全性和稳定性。
选用时应充分考虑阀门在各种工况下的密封性能,确保阀门在关闭状态下无泄漏。
6.操作方式:根据使用场景和操作习惯,选择合适的操作方式,如手动操作、电动操作、气动操作等。
呼吸阀选型介绍一、呼吸阀简介根据国家标准〈油化工企业设计防火规范〉(GB50160-90)之规定,“甲、乙类液体的固定顶罐,应用阻火器和呼吸阀”。
可见呼吸阀、阻火器是储罐不可缺少的安全设施。
呼吸阀不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能减少罐内介质的挥发和损耗,满足储罐大小呼吸的通气要求。
我公司生产的呼吸阀,具有结构紧凑、通气量大、泄露量少、密封性能好等特点。
二、结构及工作原理呼吸阀是保护油罐安全的重要附件,安装于灌顶,用于自动控制油罐内外气体通道的启闭,维持油罐的压力平衡,对油罐的超压或超真空起保护作用,又可以在一定范围内降低油品的蒸发损失。
呼吸阀是利用阀盘(有时阀盘上加重块)的重量,来控制罐内的呼气压力和吸入的真空度。
当罐内气体的压力超过油罐的允许压力值时,压力阀即被顶开,混合油气从罐内逸出(呼出),使罐内的压力不再增高。
当罐内气体的真空度超过油罐的允许真空度时,真空阀即被顶开,吸入空气(吸入)维持油罐压力平衡。
压力在一定范围内,油罐不呼吸,所以呼吸阀在一定程度上减少了油品的蒸发损耗。
呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。
选择呼吸阀型号时,要根据油品收发作业时的最大排量来确定。
呼吸阀的直径大于250mm时,可选用两个不超过250mm的呼吸阀。
当罐内油气压力大于油罐允许压力时,油蒸汽经压力阀外逸,此时真空阀处于关闭状态;当罐内油气压力小于油罐允许真空度时,新鲜空气通过真空阀进入罐内,此时压力阀处于关闭状态,允许压力(或真空压力)靠调节盘的重量来控制。
三、机械呼吸阀选择表四、呼吸阀主要技术参数制造、检测标准:按(石油储罐呼吸阀)SY7551-87、(石油储罐阻火器阻火性能和试验方法)GB5908-87等标准进行制造和验收。
五、呼吸阀的使用维护呼吸阀常见故障主要有:漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常见开等。
1、漏气:一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。
大型环保储罐呼吸阀设计选型分析大型环保储罐呼吸阀设计选型分析当储罐承受正压时,呼吸阀打开呼出气体泄放正压;当储罐承受负压时,呼吸阀打开吸入气体泄放负压。
由此在肯定的压力范围内确保储罐平安。
呼吸阀的内部结构实质上是由一个压力阀盘(即呼气阀)和一个真空阀盘(即吸气阀)组合而成的,压力阀盘和真空阀盘既可并排布置,也可重叠布置。
其工作原理:当储罐压力和大气压力相等时,压力阀和真空阀的阀盘和阀座紧密协作,阀座边上密封结构有"吸附'效应,使阀座严密不漏。
当压力或真空度增加时,阀盘开头开启,由于在阀座边上仍存在着"吸附'效应,所以仍能保持良好的密封。
当罐内压力上升到定压值时,将压力阀打开,罐内气体通过呼气阀(即压力阀)侧排入外界大气中,此时真空阀由于受到罐内正压作用处于关闭状态。
反之,当罐内压力下降到某个真空度时,真空阀由于大气压的正压作用而打开,外界的气体通过吸气阀(即真空阀)侧进人罐内,此时压力阀处于关闭状态。
在任何时候,压力阀和真空阀不能同时处于打开的状态。
当罐内压力或真空度降到正常操作压力状态时,压力阀和真空阀处于关闭状态,停止呼气或吸气过程。
大型环保储罐呼吸阀设计选型分析功能呼吸阀在正常状态下只是保证储罐平安密闭,尽量削减储罐内介质的蒸发损耗。
只有在下列非正常状态下呼吸阀才开头工作:①当储罐进行介质收发作业时,罐内气体体积变化引起气体压力发生变化,呼吸阀即开头较大流量呼吸;②由于外界环境影响,储罐内气体温度发生变化,引起罐内介质蒸汽压增高或降低(通称热效应),呼吸阀开头小流量的呼吸;③天气骤变或发生火灾等状况时,罐内温度短时间内快速变化,引起储罐内气体压力急剧上升或降低,造成呼吸阀大流量呼吸。
呼吸阀在各种工况下都应满意储罐呼吸所需的通气量,以确保储罐的平安。
工作原理呼吸阀是一种广泛应用在储罐顶部的通风装置,用来维持罐内外的气压平衡,通过掌握储罐的呼出压力和真空度,防止由于真空度、压力超过允许值(负压和超压)而造成的储罐凹瘪与翘底,同时由于压力的掌握,在肯定程度上也削减了罐内介质的蒸发损耗。
2018年5月储罐事故照片主要内容:1.相关标准2.常用术语3.设置原则4.典型设置方案5.呼吸阀的分类与结构6.呼吸阀选型时考虑的因素7.呼吸阀选型原则8.呼吸阀技术参数的确定9.呼吸阀选用步骤和注意事项10.呼吸阀的技术要求11.呼吸阀安装和注意事项1.相关标准GB50160-2008石油化工企业设计防火规范SH/T3007-2014 石油化工储运系统罐区设计规范SY/T 0511.1 -2010 石油储罐附件第1部分:呼吸阀(适用于常压包括微正压石油储罐)SY/T 0511.2 -2010 石油储罐附件第2部分:液压安全阀GB50074-2014 石油库设计规范API 2000 Venting Atmospheric and Low-Pressure storage tank2.常用术语液体流动效应呼吸:在正常操作情况下,由于液体进入和流出引起的气体进出(呼与吸),也称大呼吸。
热效应呼吸:在正常操作情况下,由于环境温度的升降使罐内气相膨胀或收缩而产生的气体进出(呼与吸),也称小呼吸。
正常通气:由于正常操作或大气环境变化引起的气体进出(呼与吸)。
紧急通气:由于换热管破裂或外部火灾等异常工况引起的气体进出。
2.常用术语泄压装置:用于泄放储罐中过度的超压负荷或负压的安全设施。
真空泄压阀:一种只能进行负压通气,防止储罐因出现真空而损坏的泄压装置。
泄压阀:一种只能进行正压通气,防止储罐因超压而损坏的泄压装置。
呼吸阀:一种由泄压阀和真空阀组合而成的,通过“呼”与“吸”(排出与吸入气体)保护储罐免受因超压或超负压而破坏的泄压装置。
呼吸人孔:可安装在人孔盖上的通气设施。
2.常用术语设定压力:当呼吸阀开始呈连续“呼吸”或“吸入”状态时,呼吸阀的入口压力(表压),也称开启压力。
一般包括正压和负压(真空)两个数值。
泄放压力:当呼吸阀通气量达到需要通气能力时,呼吸阀入口压力(表压)。
需要通气能力:避免储罐超压(包括超负压)所需的通气量。
2018年5月
储罐事故照片
主要内容:
1.相关标准
2.常用术语
3.设置原则
4.典型设置方案
5.呼吸阀的分类与结构
6.呼吸阀选型时考虑的因素
7.呼吸阀选型原则
8.呼吸阀技术参数的确定
9.呼吸阀选用步骤和注意事项
10.呼吸阀的技术要求
11.呼吸阀安装和注意事项
1.相关标准
GB50160-2008石油化工企业设计防火规范
SH/T3007-2014 石油化工储运系统罐区设计规范SY/T 0511.1 -2010 石油储罐附件第1部分:呼吸阀(适用于常压包括微正压石油储罐)
SY/T 0511.2 -2010 石油储罐附件第2部分:液压安全阀
GB50074-2014 石油库设计规范
API 2000 Venting Atmospheric and Low-Pressure storage tank
2.常用术语
液体流动效应呼吸:在正常操作情况下,由于液体进入和流出引起的气体进出(呼与吸),也称大呼吸。
热效应呼吸:在正常操作情况下,由于环境温度的升降使罐内气相膨胀或收缩而产生的气体进出(呼与吸),也称小呼吸。
正常通气:由于正常操作或大气环境变化引起的气体进出(呼与吸)。
紧急通气:由于换热管破裂或外部火灾等异常工况引起的气体进出。
2.常用术语
泄压装置:用于泄放储罐中过度的超压负荷或负压的安全设施。
真空泄压阀:一种只能进行负压通气,防止储罐因出现真空而损坏的泄压装置。
泄压阀:一种只能进行正压通气,防止储罐因超压而损坏的泄压装置。
呼吸阀:一种由泄压阀和真空阀组合而成的,通过“呼”与“吸”(排出与吸入气体)保护储罐免受因超压或超负压而破坏的泄压装置。
呼吸人孔:可安装在人孔盖上的通气设施。
2.常用术语
设定压力:当呼吸阀开始呈连续“呼吸”或“吸入”状态时,呼吸阀的入口压力(表压),也称开启压力。
一般包括正压和负压(真空)两个数值。
泄放压力:当呼吸阀通气量达到需要通气能力时,呼吸阀入口压力(表压)。
需要通气能力:避免储罐超压(包括超负压)所需的通气量。
额定通气能力:在指定正压或负压下泄压装置的通气量,用标准状态下的空气流量表示(Nm3∕h)。
超过圧力:超过泄压装置设定压力的压力,用设定压力百分数表示。
2.常用术语
通气压差:操作压力减设计压力的绝对值。
额定通气压差:达到额定通气量时的通气压差。
呼吸阀适用温度:呼吸阀阀盘和阀盖密封面接触处的温度。
3.设置原则
造成常压储罐超压原因
1.液体移入或者移出储罐真空物料闪蒸超压
2.天气变化
3.火灾
4.其它可能操作失误,导致储罐超压
气体串入导致超压
氮封气体注入或者放空失效
非正常的热量输入
内传热装置失效
放空处理系统失效
公用工程故障
3.设置原则
造成常压储罐超压原因
4.其它可能操作失误,导致储罐超压进料物流温度发生变化
液体满罐(API 2510 2350 )
大气压发生变化(冷冻罐)
控制阀失效
不同组成的物料混合
不保温的热罐
内部爆炸(爆燃)API 650
3.设置原则:
(1)甲B、乙类液体的固定顶罐必须设置呼吸阀(2)带氮封的内浮顶罐必须设置呼吸阀;(3)为了降低储罐中物料的损耗宜设置呼吸阀;(4)为了降低储罐中的物料被空气中的水、氧气等有害物种污染宜设置呼吸阀;
(5)火灾工况时,储罐受热,引发蒸汽量骤增,造成超压需要设置呼吸阀。
4.典型设置方案:
(1)呼吸阀单独使用
(2)呼吸阀与真空泄压阀、泄压阀联合使用
(3)呼吸阀与泄压人孔联合使用
(4)泄压阀与呼吸人孔联合使用
(5)呼吸阀与气封系统联合使用(N2)
5.呼吸阀的分类与结构:
实际应用中呼吸阀的几种基本型式:标准型呼吸阀
防火型呼吸阀
防冻防火型呼吸阀
呼吸人孔
真空泄压阀
泄压阀
5.呼吸阀的分类与结构:
按照结构分
直接作用式:重力式和弹簧式呼吸阀(6.9Kpa)
先导式呼吸阀
液封式呼吸阀
5.呼吸阀的分类与结构:
呼吸阀为呼气阀和吸气阀并为一体的总称,压力阀阀盘和真空阀阀盘既可并排布置,也可以重叠布置。
在任何时候呼气阀和吸气阀都不能同时处于开启状态。
5.呼吸阀的分类与结构:呼气端与吸气端重叠结构(同轴结构)
5.呼吸阀的分类与结构:按照结构分
先导式呼吸阀
5.呼吸阀的分类与结构:
8.呼吸阀技术参数的确定呼吸阀技术参数主要有:(1)呼吸阀定压
(2)需要通气能力
(3)额定通气能力
(4)呼吸阀的背压
8.呼吸阀技术参数的确定
(1)呼吸阀定压:正压、负压
定压与最高工作压力、设计压力的关系
最优定压值:呼吸损耗与设备投资造成的操作费用总和最小。
工艺人员根据技术经济比较,确定呼吸阀的定压。
呼吸阀定压应大于物料在50℃或者最高储存温度下的饱和蒸气压。
8.呼吸阀技术参数的确定(1)呼吸阀定压
常压固定顶罐及带氮封的内浮顶罐
无氮封
定压150 mmH2OG/-28 mmH2OG
泄放压力180 mmH2OG/-30 mmH2OG
有氮封
氮封压力50 mmH2OG
储罐设计压力200mmH2OG/-50 mmH2OG 低压固定顶罐
定压-30 mmH2OG
储罐设计压力-50 mmH2OG
8.呼吸阀技术参数的确定
(2)需要通气能力:在超压情况下是指需要的呼气量,而负压情况下指需要的吸气量。
在计算时需考虑以下因素:
a.液体物料从罐内以最大流量排出所造成的吸入
b.因最大环境温降导致罐内气体收缩所造成的吸入
c.物料以最大流量进入储罐所造成的呼出
d.因最大环境温升导致罐内气体膨胀和液体蒸发所造成的呼出
e.火灾时储罐受热,引发蒸汽量骤增而造成的呼出---火灾呼吸量正常呼吸量
8.呼吸阀技术参数的确定
计算公式均包含两项,前一项代表液体流动效应呼吸,后一项代表热效应呼吸,液体流动效应呼吸的取值是根据物料进出储罐的流量和物料的闪点来确定;而热效应呼吸的取值根据查表确定。
储罐需要的吸气量Q
in
Q in =Q
+Q1
Qin——储罐的需要吸气量Nm3/h
Q 0——液体物料流出储罐的最大流量,m3∕h。
各股排出物料的最大流量之和。
Q1——热效应引起的吸气量
8.呼吸阀技术参数的确定
储罐的需要呼气量
对于闪点大于37.8℃ (45℃)的物料
Q
out=1.07Q
i
+Q
2
对于闪点小于37.8℃ (45℃)的物料
Q
out=2.14Q
i
+Q
3
Qout——储罐的需要呼气量NM3/H
Q i 液体物料进入储罐的最大流量,包括由泵排入
物料和其它途径(如重力)排入的物料。
对于有多股物料排入的情况,考虑为各股排入物料的流量之和。
Q 2,Q
3
——热效应引起的吸气量
8.呼吸阀技术参数的确定
热效应引起的呼吸气量(API SRANDARD 2000 )
8.呼吸阀技术参数的确定火灾引起的呼气量
8.呼吸阀技术参数的确定
(3)额定通气能力:
呼吸阀的额定通气能力应大于储罐的需要的通气能力。
8.呼吸阀技术参数的确定
(4)呼吸阀的背压
对呼出管口带有连接管线,排放到特定位置或者系统的呼吸阀,应考虑下游设备的压力和气体排放阻力降而形成的背压。
9.呼吸阀选用步骤和注意事项
计算确定呼吸量
选用呼吸阀尺寸
确定呼吸阀定压和通气能力
根据厂家资料对额定通气能力、超过压力和接管尺寸等进行确认
注意:当单个呼吸阀不能满足要求时,可以安装两个以上呼吸阀。
9.呼吸阀选用步骤和注意事项
呼吸阀数据表实例
呼吸阀厂家资料
9.呼吸阀选用步骤和注意事项呼吸阀型号表示方法:
9.呼吸阀选用步骤和注意事项呼吸阀型号表示方法:
9.呼吸阀选用步骤和注意事项呼吸阀型号表示方法:
10.呼吸阀技术要求:
(1)呼吸阀阀盘的开启高度,不应小于呼吸阀公称直径的0.3倍。
(2)呼吸阀的阀体应能承受0.2MPa的水压,且无泄漏和变形。
(3)呼吸阀阀盘在开启和关闭时,应动作灵活,动作完成后处于关闭状态时,应能有效密封。
(4)生产厂家应通过成功的试验和计算提供流量-压降曲线,或提供规定通气量下的相应压降值。
问题:
压力容器是否需要设置呼吸阀?呼吸阀与通气管的区别?
问题:
压力容器是否需要设置呼吸阀?
不需要。
一般是在工作介质压力从全真空到103.4KPaG 的储存液体的常压罐及低压罐上安装呼吸阀。
呼吸阀与通气管的区别?
呼吸阀是一种常用的通气设施,与通气管不同的是:它能维持罐内压力在一定范围内波动,只有当罐内压力达到正设定压力或负设定压力时,才能排出气体或者吸入空气,而通气管则使储罐始终处于通气状态。
因此使用呼吸阀可以有效减少罐内气体与外界气体的交换量,降低物料损耗,减少罐内有害物质排放到大气,及空气中的水氧气等进入储罐。
谢谢大家!38。
